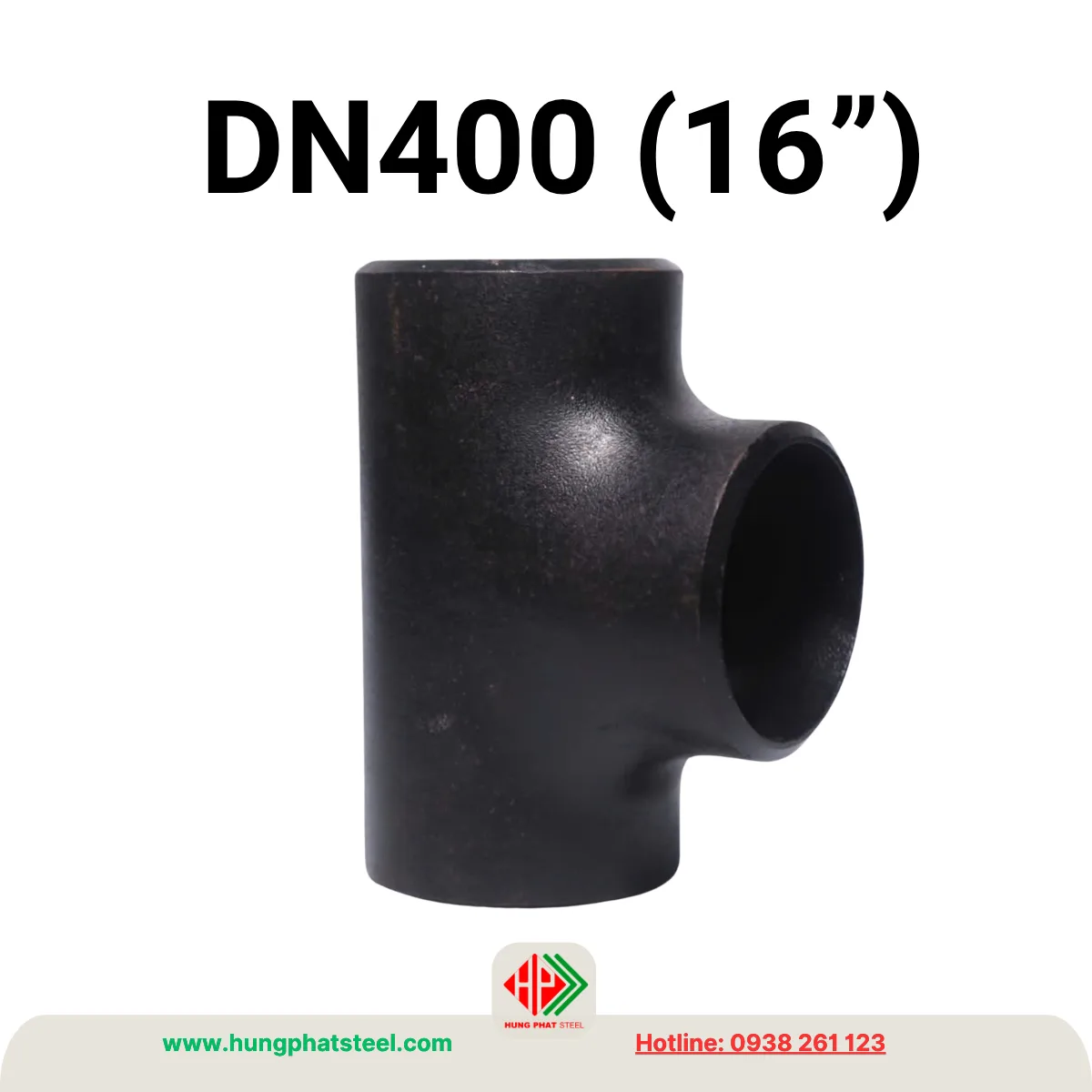

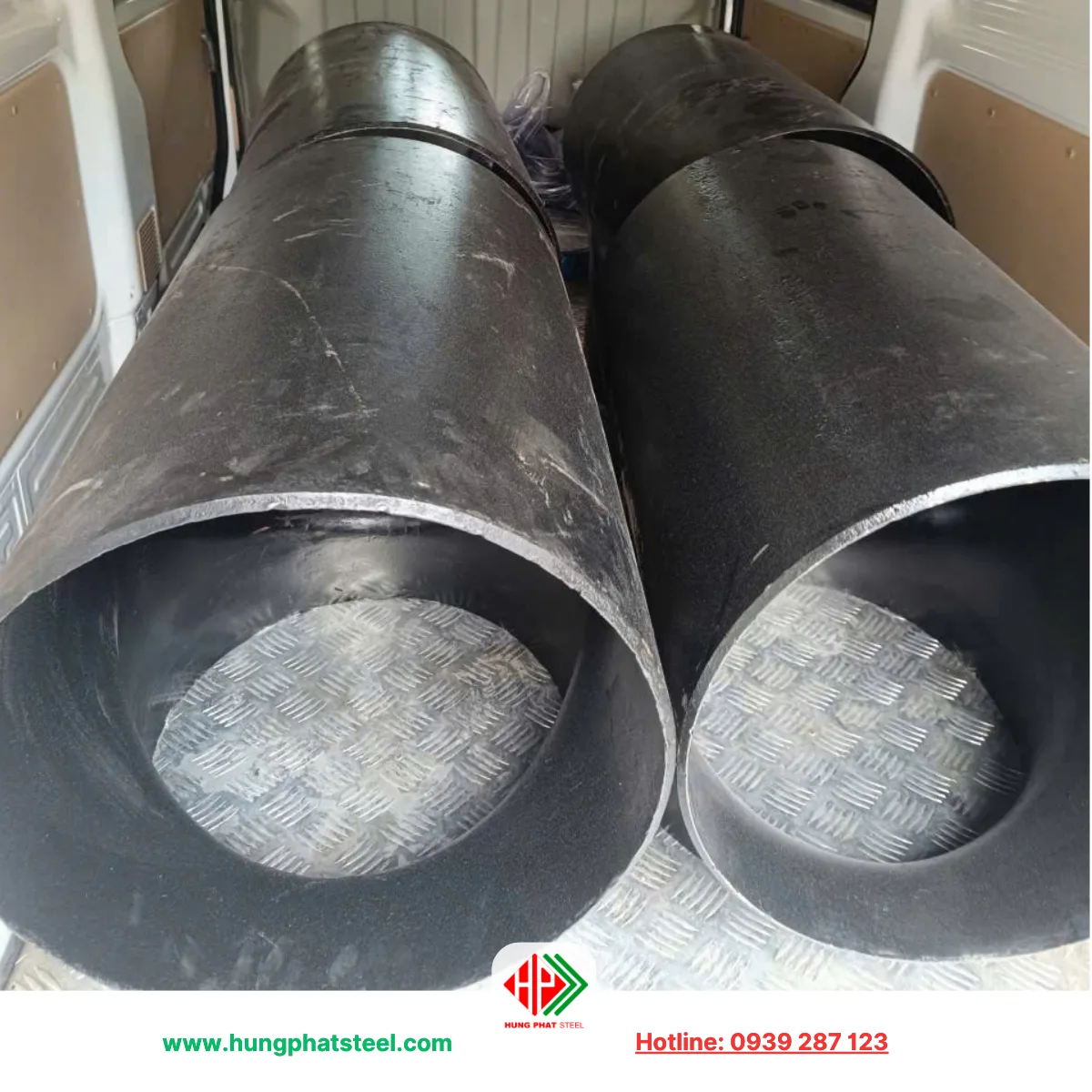

Tê Hàn DN400 (D406, 16inch)

Mô tả

Tê hàn DN400 (D406) là phụ kiện đường ống có kích thước danh nghĩa DN400, tương đương NPS 16 inch, được sử dụng để chia một tuyến ống chính thành hai hướng hoặc kết nối thêm một nhánh đường ống có cùng hoặc khác kích thước.

Với đường kính ngoài danh nghĩa khoảng 406 mm, tê hàn DN400 thuộc nhóm phụ kiện kích thước lớn, thường xuất hiện trong các hệ thống cấp nước, PCCC, dầu khí, năng lượng, hóa chất và các công trình công nghiệp quy mô lớn.

Khác với tê ren hoặc tê hàn socket, tê hàn DN400 thường được kết nối với đường ống bằng phương pháp hàn đối đầu. Cấu tạo này tạo thành mối nối chắc chắn và phù hợp với các tuyến ống có đường kính lớn, đặc biệt tại những công trình yêu cầu hệ thống vận hành ổn định trong thời gian dài.

Tê hàn DN400 (D406) là gì?

Tê hàn DN400 là phụ kiện có hình dạng giống chữ T, gồm một đường ống chính và một đường nhánh. Hai đầu của đường chính nằm trên cùng một trục, trong khi đầu nhánh vuông góc với đường ống chính đối với loại tê tiêu chuẩn 90 độ.

Tên gọi DN400 thể hiện kích thước danh nghĩa của phụ kiện. Ký hiệu D406 thường được sử dụng để nhận biết đường kính ngoài của đường ống khoảng 406 mm theo quy cách tương ứng.

Tê DN400 có thể được sử dụng để chia dòng, gom dòng hoặc tạo nhánh tùy theo cách bố trí hệ thống. Khi kết hợp với van, mặt bích, co, côn thu và các phụ kiện khác, tê tạo thành một bộ phận quan trọng trong mạng lưới đường ống.

Do có kích thước lớn, việc lựa chọn và lắp đặt tê DN400 cần được thực hiện theo bản vẽ kỹ thuật, đặc biệt là về chiều dày, vật liệu, kích thước đường nhánh và tiêu chuẩn chế tạo.

Xem thêm:
Tê hàn các loại
Danh mục: Phụ kiện hàn

Đặc điểm của Tê Hàn DN400

Điểm đặc trưng của tê hàn DN400 là kết nối bằng hàn đối đầu. Hai đầu của phụ kiện được gia công để có thể hàn trực tiếp với đường ống.

So với kết nối ren, phương pháp hàn đối đầu phù hợp hơn với các đường ống kích thước lớn vì không cần tạo ren trên thành ống. Mối hàn sau khi hoàn thiện tạo thành liên kết liên tục giữa đường ống và phụ kiện.

Tê DN400 cũng có kết cấu lớn và nặng hơn đáng kể so với các quy cách DN nhỏ. Vì vậy, trong quá trình vận chuyển và lắp đặt, công trình cần có phương án nâng hạ phù hợp.

Phần đầu tê thường được gia công vát mép để phục vụ quá trình hàn. Góc và hình dạng mép vát cần phù hợp với tiêu chuẩn chế tạo cũng như quy trình hàn được áp dụng tại công trường.

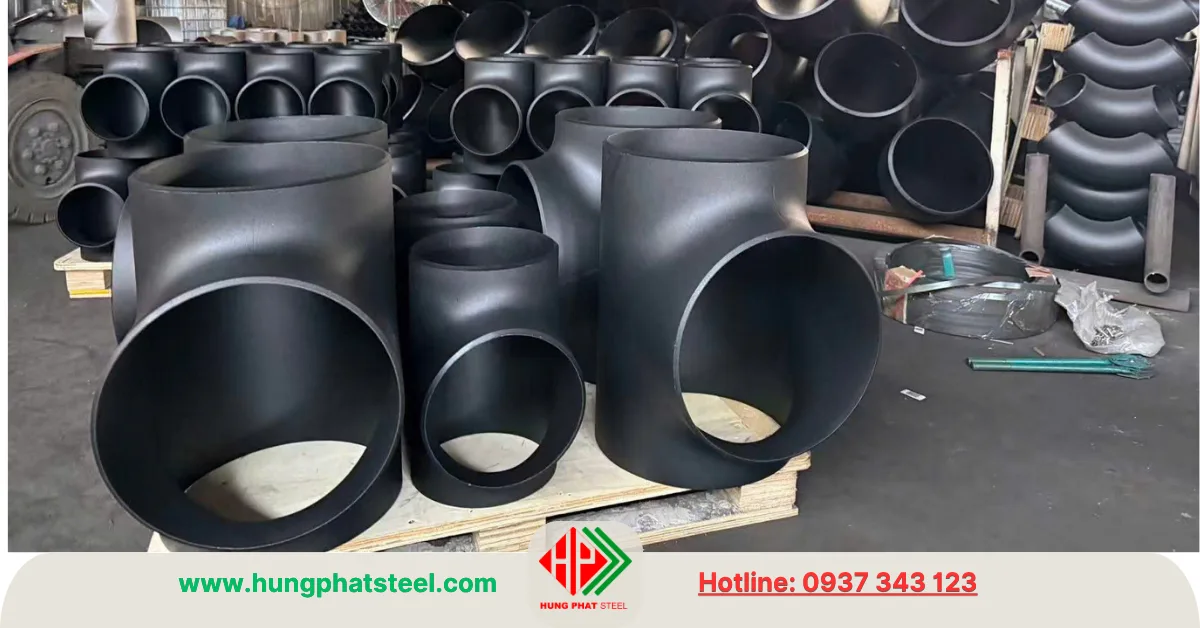

1/ Tê đều DN400

Tê đều DN400 là loại có ba đầu cùng kích thước danh nghĩa DN400. Đường ống chính và đường nhánh đều sử dụng quy cách tương ứng.

Loại tê này thích hợp với những hệ thống mà tuyến nhánh cần có kích thước tương đương với tuyến chính. Tê đều thường được sử dụng khi cần chia dòng từ một tuyến DN400 thành một nhánh DN400 hoặc kết nối các tuyến có cùng kích thước.

Ví dụ, hệ thống có đường ống chính DN400 và cần tạo thêm một nhánh DN400 có thể sử dụng tê hàn DN400 đều.

Do cả ba đầu đều có kích thước lớn, tê đều DN400 thường có trọng lượng đáng kể. Khi thi công, cần xác định vị trí chính xác trước khi hàn cố định để hạn chế phải điều chỉnh lại tuyến ống.

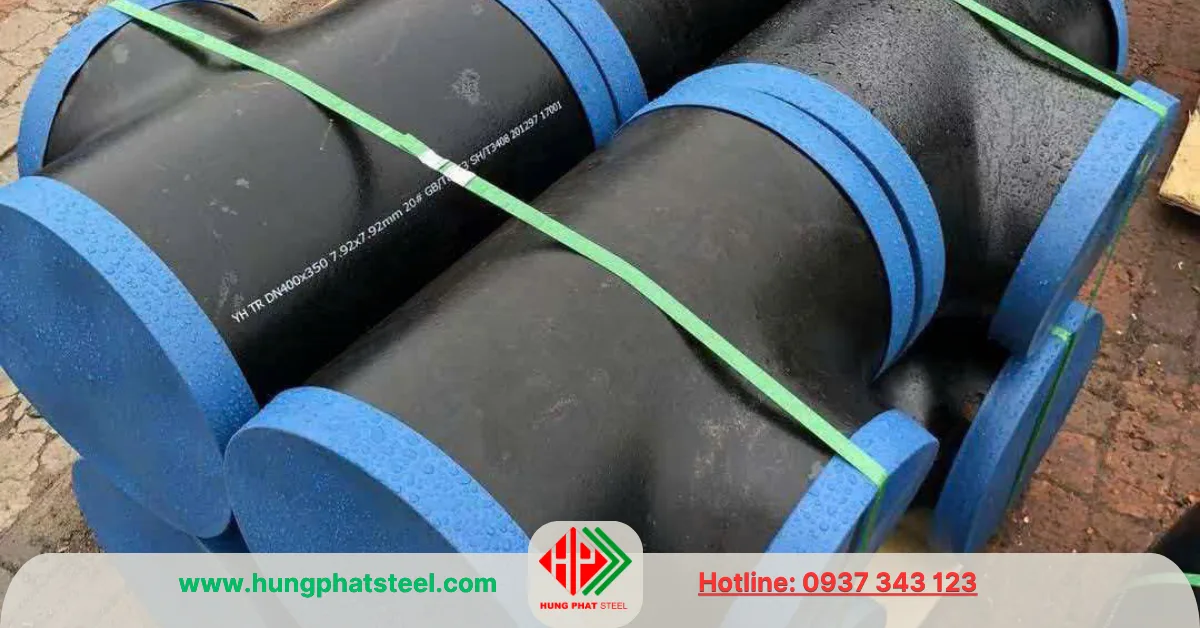

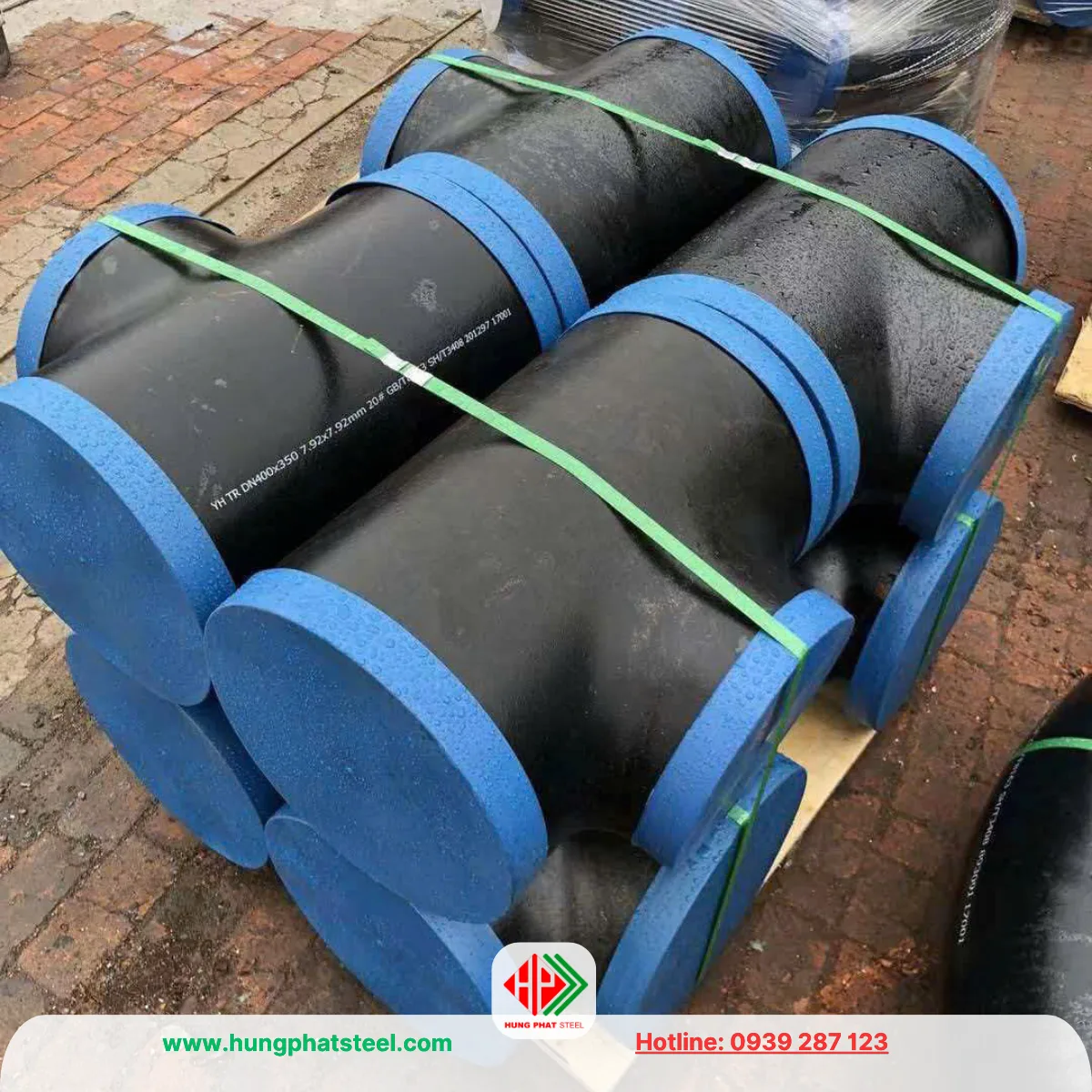

2/ Tê giảm DN400 (tê thu)

Tê giảm DN400 có đường ống chính DN400 nhưng đường nhánh có kích thước nhỏ hơn. Đây là loại được sử dụng khi cần tách một nhánh có lưu lượng thấp hơn hoặc kích thước nhỏ hơn tuyến chính.

Trên thị trường có thể gặp nhiều quy cách như tê giảm DN400/300, DN400/250, DN400/200, DN400/150 hoặc các kích thước khác tùy yêu cầu của hệ thống.

Việc sử dụng tê giảm giúp giảm số lượng phụ kiện cần lắp đặt trong một số cấu hình đường ống. Thay vì sử dụng tê đều DN400 rồi lắp thêm côn thu cho đường nhánh, có thể sử dụng trực tiếp tê giảm nếu thiết kế cho phép.

Khi đặt hàng, cần ghi rõ DN đường chính và DN đường nhánh để tránh nhầm lẫn. Đây là thông số đặc biệt quan trọng đối với phụ kiện kích thước lớn.

Tê Hàn DN400 phân loại theo chiều dày SCH

Ngoài kích thước và kiểu dáng, tê hàn DN400 còn được phân loại theo Schedule – SCH, thể hiện nhóm chiều dày thành phụ kiện.

Các quy cách SCH thường được quan tâm gồm SCH20, SCH40, SCH80, SCH160. Tuy nhiên, với các kích thước lớn như DN400, chiều dày thực tế cần được xác định theo tiêu chuẩn áp dụng và thông số kỹ thuật của nhà sản xuất.

• Tê DN400 SCH20 có chiều dày tương đối thấp trong nhóm quy cách này, phù hợp với những hệ thống có yêu cầu tương ứng.
• Tê DN400 SCH40 là quy cách được sử dụng trong nhiều hệ thống đường ống công nghiệp. Đây là lựa chọn phổ biến khi đường ống và phụ kiện được thiết kế theo chiều dày tương ứng.
• Tê DN400 SCH80 có thành dày hơn, phù hợp với những hệ thống yêu cầu chiều dày lớn hơn và điều kiện làm việc cao hơn.
• Tê DN400 SCH160 thuộc nhóm chiều dày lớn, được lựa chọn khi thiết kế yêu cầu phụ kiện có thành rất dày.

Cần lưu ý rằng SCH không phải là một mức áp suất cố định. Khả năng chịu áp của phụ kiện còn phụ thuộc vào vật liệu, chiều dày thực tế, nhiệt độ, môi chất và tiêu chuẩn thiết kế. Vì vậy, không nên lựa chọn SCH chỉ dựa trên suy nghĩ “SCH càng cao thì luôn tốt hơn”.

Vật liệu sản xuất Tê Hàn DN400

Tê hàn DN400 có thể được sản xuất từ nhiều loại thép khác nhau tùy vào môi trường và yêu cầu dự án.

Các loại thép carbon như ASTM A234 WPB thường được sử dụng cho phụ kiện hàn đối đầu trong các hệ thống đường ống công nghiệp. Ngoài ra, tùy dự án có thể sử dụng vật liệu theo các tiêu chuẩn và mác thép khác.

Đối với hệ thống yêu cầu khả năng chống ăn mòn cao, có thể lựa chọn tê bằng vật liệu inox hoặc hợp kim phù hợp. Tuy nhiên, vật liệu cần được xác định theo thiết kế thay vì chỉ dựa vào kích thước DN400.

Khi mua hàng cho công trình, nên xác định rõ mác vật liệu, tiêu chuẩn sản xuất và chứng từ vật liệu nếu hồ sơ dự án yêu cầu.

Tiêu chuẩn của Tê Hàn DN400

Đối với phụ kiện hàn đối đầu kích thước lớn, ASME B16.9 là một trong những tiêu chuẩn thường được sử dụng để quy định kích thước và yêu cầu đối với phụ kiện hàn đối đầu sản xuất công nghiệp.

Ngoài ASME B16.9, sản phẩm có thể được sản xuất theo các tiêu chuẩn khác tùy nguồn hàng và yêu cầu dự án. Do đó, khi đặt tê DN400 cần xác định rõ tiêu chuẩn áp dụng.

Đối với các công trình lớn như nhà máy, hệ thống năng lượng, dầu khí hoặc đường ống cấp nước quy mô lớn, hồ sơ kỹ thuật thường quy định cụ thể tiêu chuẩn vật liệu, kích thước, độ dày và yêu cầu kiểm tra.

Ứng dụng của Tê Hàn DN400 (D406)

Nhờ kích thước lớn và khả năng kết nối hàn đối đầu, tê DN400 được sử dụng trong nhiều hệ thống công nghiệp.

Trong hệ thống cấp nước, tê DN400 được dùng để chia tuyến ống chính thành các nhánh phục vụ từng khu vực. Những công trình cấp nước đô thị, khu công nghiệp hoặc nhà máy có thể sử dụng các quy cách tê DN400 tùy lưu lượng.

Trong hệ thống PCCC, tê DN400 có thể được sử dụng trên những tuyến ống có đường kính lớn, đặc biệt tại các trạm bơm hoặc hệ thống cấp nước chữa cháy quy mô lớn.

Trong nhà máy công nghiệp, sản phẩm được sử dụng để phân nhánh các tuyến vận chuyển chất lỏng hoặc khí.

Đối với hệ thống dầu khí, hóa chất và năng lượng, tê DN400 có thể được lựa chọn cho các tuyến đường ống có yêu cầu kỹ thuật cao, với vật liệu và chiều dày được xác định theo thiết kế.

Những yếu tố cần kiểm tra khi mua hàng

Đối với phụ kiện DN400, việc xác định đúng thông số ngay từ đầu rất quan trọng. Người mua nên cung cấp DN400/D406, tê đều hoặc tê giảm, kích thước đường nhánh, chiều dày, vật liệu và tiêu chuẩn.

Nếu là tê giảm, cần ghi rõ cả hai kích thước, chẳng hạn DN400/300 hoặc DN400/250.

Ngoài ra, cần xác định loại tê theo góc chuyển hướng, bán kính và yêu cầu hình học nếu dự án có quy định riêng.

Đối với hàng dự án, nên yêu cầu các tài liệu liên quan như CO, CQ, chứng chỉ vật liệu hoặc báo cáo kiểm tra tùy yêu cầu của chủ đầu tư.

Thép Hùng Phát cung cấp Tê Hàn DN400

Thép Hùng Phát cung cấp và phân phối các loại phụ kiện đường ống, trong đó có Tê Hàn DN400 (D406) phục vụ hệ thống đường ống công nghiệp và các công trình quy mô lớn.

Sản phẩm có thể lựa chọn theo tê đều hoặc tê giảm, nhiều quy cách chiều dày và vật liệu tùy theo yêu cầu. Với các đơn hàng DN400, khách hàng nên gửi bản vẽ hoặc thông số kỹ thuật để xác định chính xác kích thước đường nhánh, chiều dày và tiêu chuẩn.

Tê Hàn DN400 (D406) là phụ kiện quan trọng trong những hệ thống đường ống có kích thước lớn, đảm nhiệm chức năng phân nhánh hoặc kết nối các tuyến ống. Việc lựa chọn đúng DN, D406, tê đều/tê giảm, SCH, vật liệu và tiêu chuẩn giúp phụ kiện tương thích với hệ thống và thuận lợi trong quá trình gia công, hàn lắp và vận hành.
