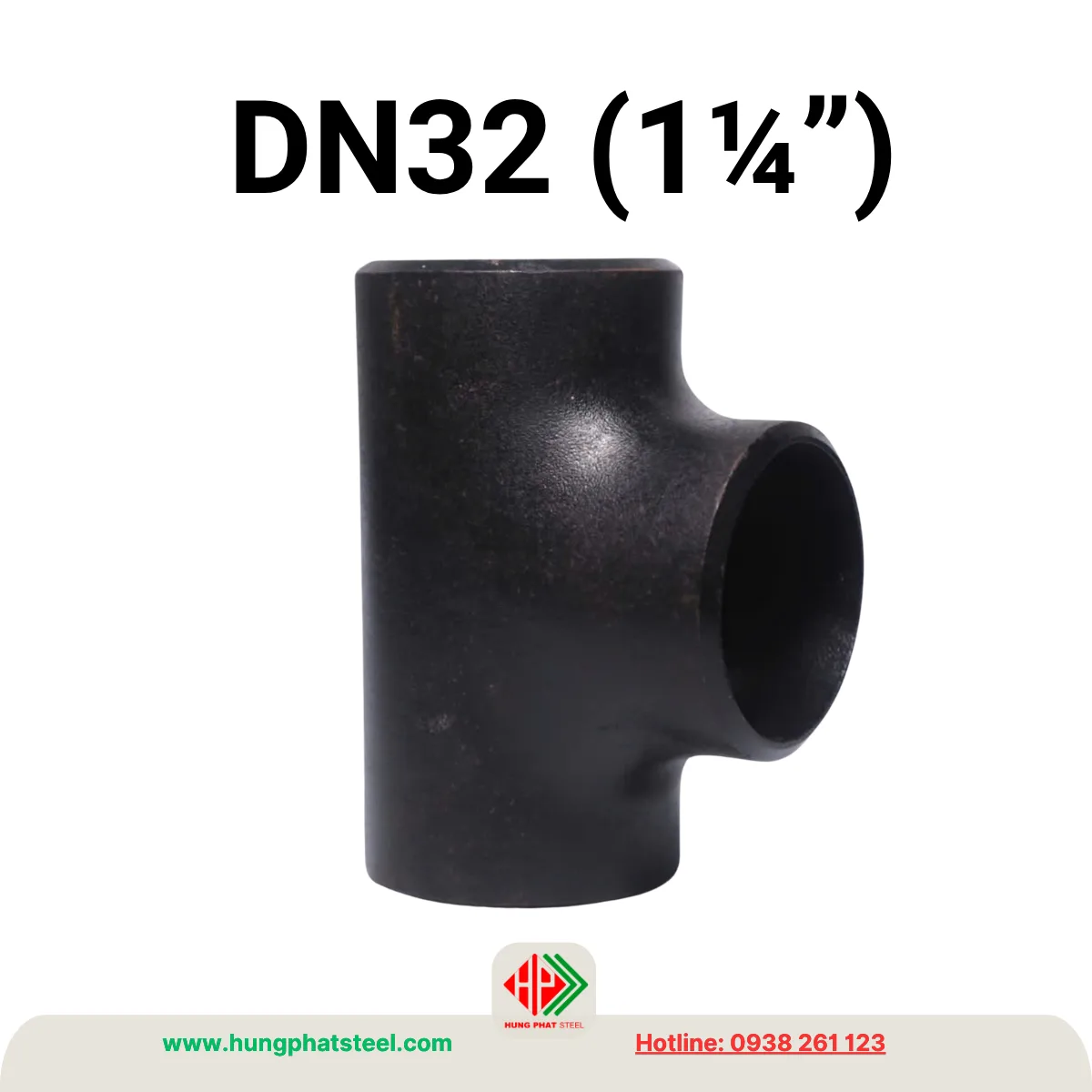

Tê Hàn DN32 (D42)

Mô tả

Tê hàn DN32 (D42) là phụ kiện đường ống được sử dụng để tạo điểm phân nhánh hoặc hợp lưu lưu chất trong hệ thống đường ống.

Sản phẩm có kích thước danh nghĩa DN32, tương đương 32A hoặc 1¼ inch, phù hợp với đường ống có đường kính ngoài 42.2 mm (thường được gọi là D42).

Đây là kích thước được sử dụng phổ biến trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), hơi nóng, khí nén, dầu khí, hóa chất và nhiều dây chuyền sản xuất công nghiệp.

Phụ kiện ống thép: Tê Hàn DN32 (D42)

Tê hàn được kết nối với đường ống bằng phương pháp hàn đối đầu (Butt Weld), tạo thành mối nối liền khối có độ kín cao, khả năng chịu áp lực lớn và hạn chế tối đa nguy cơ rò rỉ. So với các loại tê ren, tê hàn DN32 có độ bền cơ học cao hơn, phù hợp với những hệ thống vận hành liên tục hoặc làm việc trong điều kiện áp suất và nhiệt độ cao.

Cấu tạo của tê hàn DN32 (D42)

Tê hàn DN32 được thiết kế theo dạng chữ T với ba đầu nối có cùng đường kính. Hai đầu nằm trên một trục thẳng đóng vai trò là đường ống chính, trong khi đầu còn lại tạo góc 90° để chia nhánh hoặc kết nối thêm thiết bị.

Các đầu nối được gia công vát mép theo tiêu chuẩn để thuận tiện cho quá trình hàn đối đầu. Sau khi hoàn thiện, mối hàn tạo thành một kết cấu đồng nhất với đường ống, giúp tăng khả năng chịu lực và giảm tổn thất áp suất tại vị trí chuyển hướng dòng chảy.

Bề mặt phụ kiện được xử lý sạch, không nứt, không rỗ khí và đảm bảo độ đồng tâm cao, giúp việc lắp đặt nhanh chóng và chính xác.

Thông số kỹ thuật

Tê hàn DN32 (D42) được sản xuất theo nhiều tiêu chuẩn khác nhau để đáp ứng yêu cầu của từng hệ thống. Một số thông số cơ bản gồm:

• Kích thước DN: DN32 (32A).
• Quy đổi inch: 1¼ inch.
• Đường kính ngoài tương thích: 42.2 mm.
• Kiểu kết nối: Hàn đối đầu (Butt Weld).
• Góc chia nhánh: 90°.
• Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80, SCH160.
• Vật liệu: Thép carbon ASTM A234 WPB, inox 304, inox 316.
• Tiêu chuẩn sản xuất: ASME B16.9, ASTM, MSS SP-75 và các tiêu chuẩn tương đương.
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia và châu Âu.

Việc lựa chọn đúng cấp SCH giúp phụ kiện đồng bộ với đường ống, đảm bảo khả năng chịu áp lực và tuổi thọ của toàn bộ hệ thống.

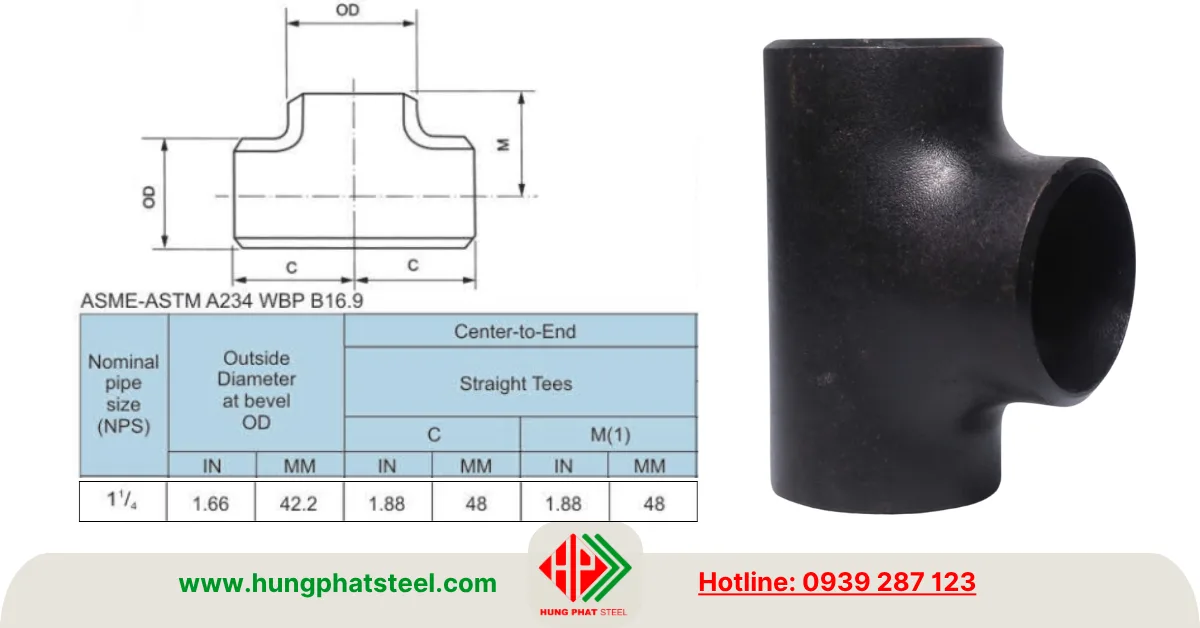

Quy cách kỹ thuật sản phẩm

Tham khảo thêm:
Tê hàn DN25
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các loại tê hàn DN32 (D42)

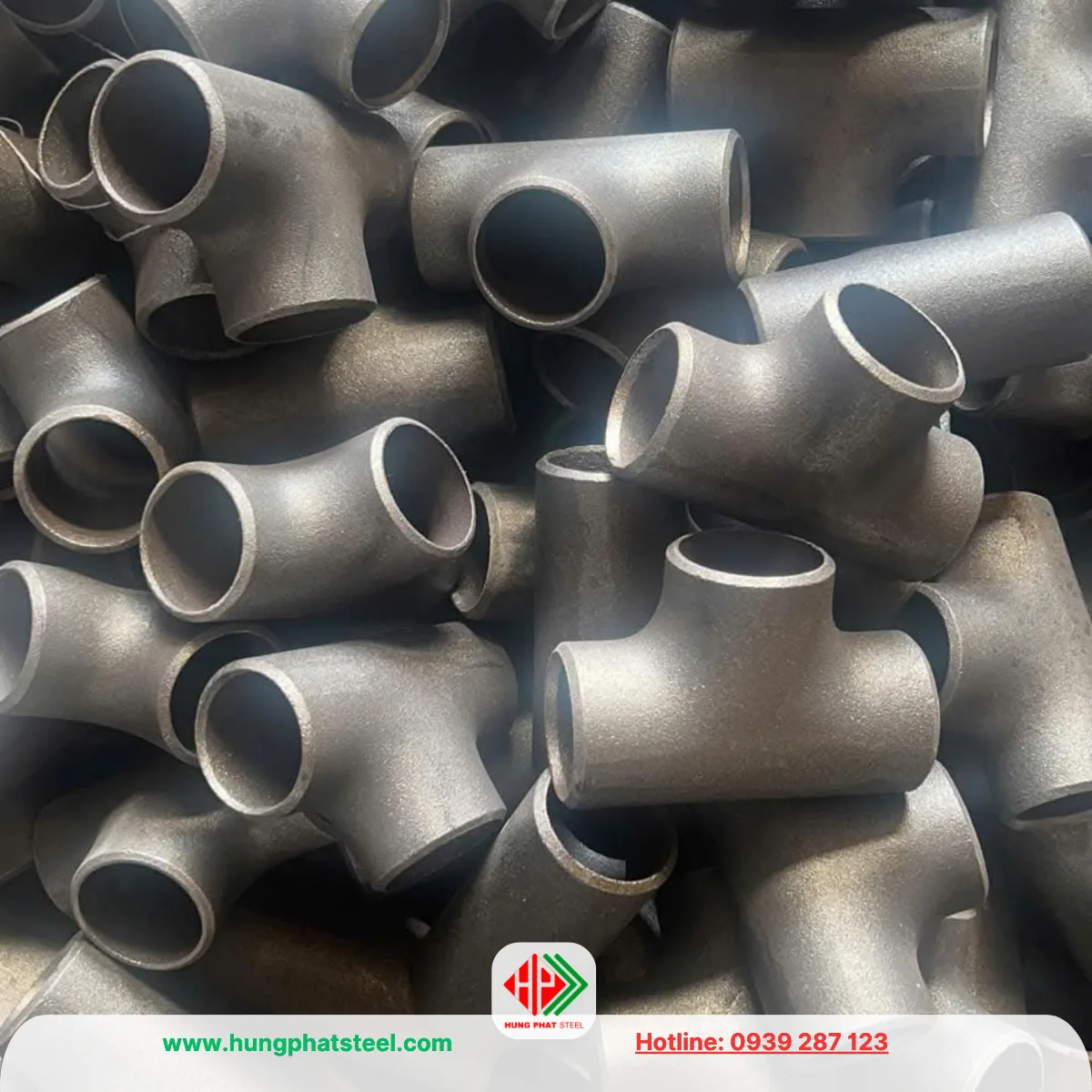

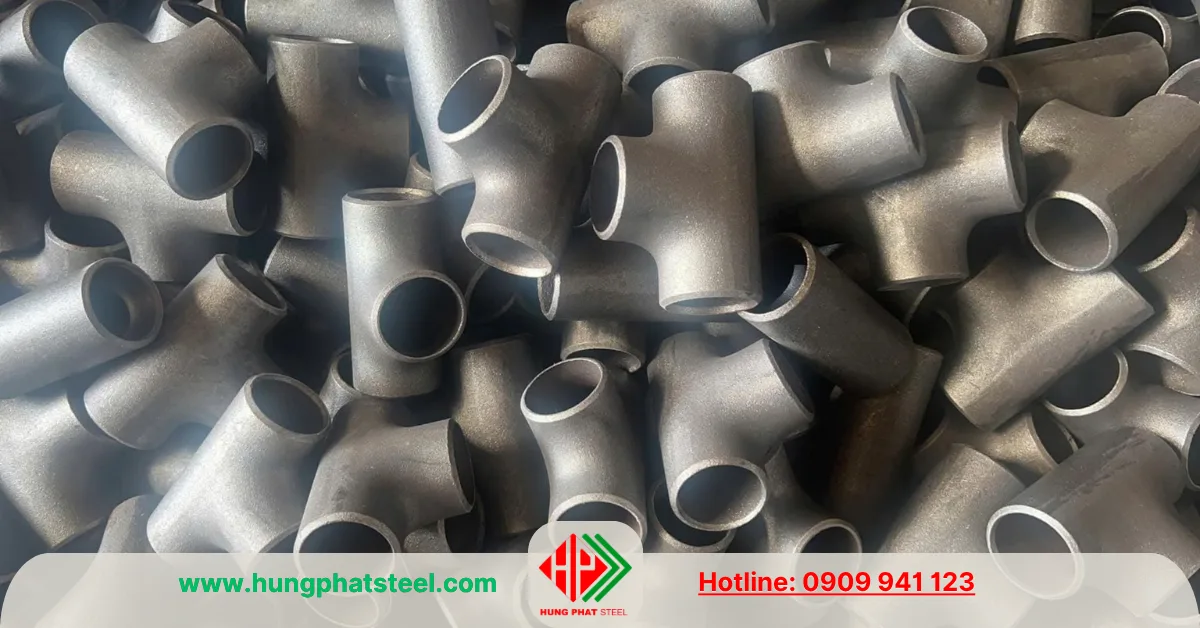

Tê hàn thép DN32 đen

Đây là dòng sản phẩm được sử dụng nhiều nhất trong các công trình công nghiệp. Với độ bền cơ học cao, khả năng chịu va đập tốt và giá thành hợp lý, tê hàn thép carbon thích hợp cho hệ thống hơi, dầu, khí và cấp nước.

Tê hàn DN32 mạ kẽm

Sản phẩm được phủ lớp kẽm bảo vệ nhằm tăng khả năng chống oxy hóa và hạn chế ăn mòn trong môi trường ngoài trời hoặc nơi có độ ẩm cao. Loại này thường được sử dụng trong hệ thống cấp nước và PCCC.

Ưu điểm của tê hàn DN32 (D42)

Một trong những ưu điểm lớn nhất của tê hàn DN32 là khả năng tạo mối nối kín và bền vững. Sau khi hàn, phụ kiện gần như trở thành một phần của đường ống, giúp giảm nguy cơ rò rỉ và tăng độ an toàn khi vận hành.

Nhờ kết cấu chắc chắn, sản phẩm chịu được áp suất cao, nhiệt độ lớn và các rung động trong quá trình hoạt động của hệ thống.

Ngoài ra, dòng chảy qua tê hàn ổn định hơn nhờ thiết kế đồng đều, giúp giảm tổn thất áp suất và nâng cao hiệu suất vận chuyển lưu chất.

Tuổi thọ của phụ kiện cũng rất cao nếu được lựa chọn đúng vật liệu và lắp đặt theo quy trình kỹ thuật.

Ứng dụng thực tế

Tê hàn DN32 (D42) được sử dụng trong nhiều lĩnh vực khác nhau.

Trong các tòa nhà và khu dân cư, phụ kiện được dùng để chia nhánh hệ thống cấp nước và đường ống kỹ thuật.

Đối với hệ thống PCCC, tê hàn DN32 kết nối các nhánh dẫn nước đến van, đầu phun sprinkler và các thiết bị chữa cháy.

Trong ngành dầu khí và hóa chất, sản phẩm được sử dụng trên các tuyến ống vận chuyển dầu, khí, hơi và hóa chất có áp suất cao.

Các nhà máy chế biến thực phẩm, bia, sữa và nước giải khát sử dụng tê hàn inox để đảm bảo yêu cầu vệ sinh và chống ăn mòn.

Ngoài ra, phụ kiện còn được ứng dụng trong hệ thống HVAC, khí nén, xử lý nước, nhà máy nhiệt điện, đóng tàu và cơ khí chế tạo.

Lưu ý khi lựa chọn

Khi lựa chọn tê hàn DN32, cần xác định chính xác vật liệu đường ống để sử dụng phụ kiện đồng bộ, tránh hiện tượng ăn mòn điện hóa.

Độ dày SCH của phụ kiện phải tương ứng với độ dày của đường ống nhằm đảm bảo khả năng chịu áp lực đồng đều.

Đối với hệ thống ngoài trời hoặc môi trường ẩm ướt, nên ưu tiên tê hàn mạ kẽm hoặc inox để tăng tuổi thọ.

Nếu hệ thống vận chuyển hóa chất hoặc nước biển, inox 316 sẽ là lựa chọn phù hợp hơn inox 304.

Bên cạnh đó, cần kiểm tra kích thước, độ đồng tâm, bề mặt và chứng chỉ chất lượng trước khi đưa vào thi công.

Quy trình lắp đặt

Quá trình lắp đặt bắt đầu bằng việc vệ sinh sạch đầu ống và mép vát của phụ kiện. Sau đó, căn chỉnh đúng vị trí và tiến hành hàn theo quy trình phù hợp với vật liệu.

Sau khi hoàn thành, cần làm sạch xỉ hàn, kiểm tra trực quan và thử áp lực bằng nước hoặc khí để đảm bảo không có hiện tượng rò rỉ.

Đối với thép carbon, nên sơn chống gỉ hoặc bọc bảo vệ sau khi hàn nhằm hạn chế tác động của môi trường và kéo dài tuổi thọ hệ thống.

Địa chỉ cung cấp tê hàn DN32 (D42)

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối tê hàn DN32 (D42) cùng nhiều loại phụ kiện đường ống như co hàn, côn thu, chén hàn, mặt bích và ống thép.

Sản phẩm có đầy đủ các vật liệu như thép carbon ASTM A234 WPB, inox 304, inox 316 với các cấp độ dày SCH10, SCH20, SCH40, SCH80 và SCH160, đáp ứng yêu cầu của nhiều hệ thống công nghiệp.

Với nguồn hàng sẵn kho, đầy đủ chứng từ CO, CQ, giá thành cạnh tranh và đội ngũ tư vấn kỹ thuật giàu kinh nghiệm, Thép Hùng Phát cung cấp giải pháp toàn diện cho các công trình dân dụng, nhà máy sản xuất, dự án PCCC, dầu khí, hóa chất và xử lý nước trên phạm vi toàn quốc.
