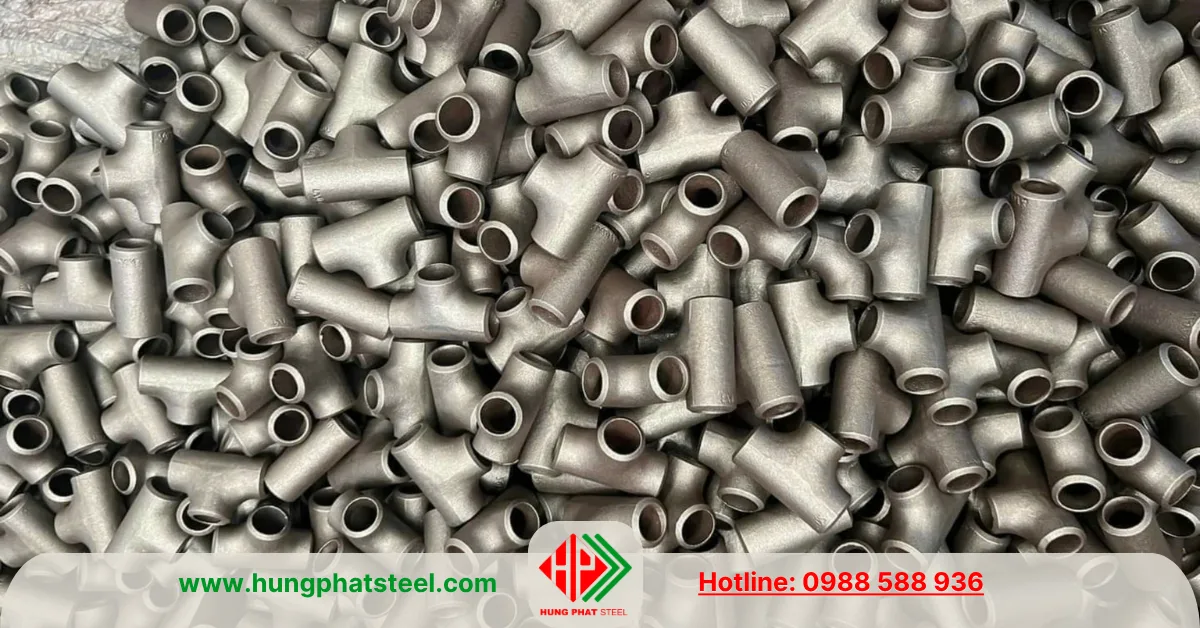

Tê Hàn DN25 (D34)

Mô tả

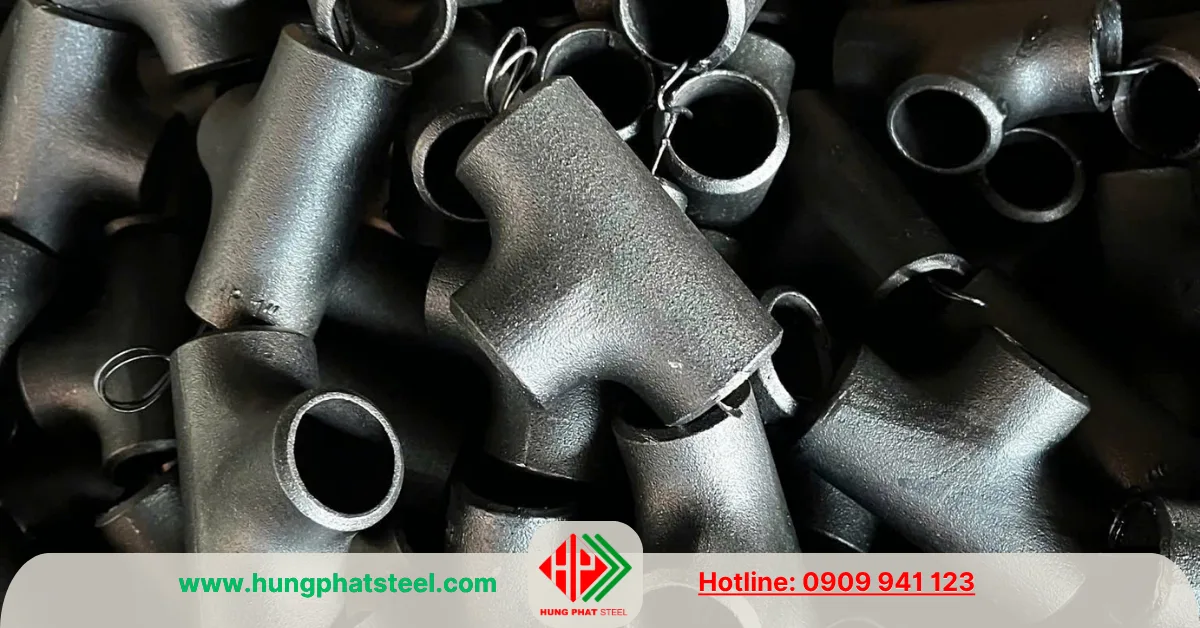

Tê hàn DN25 (D34) là phụ kiện nối ống được thiết kế có 3 nhánh được dùng nhiều trong hệ thống đường ống công nghiệp.

Sản phẩm có kích thước danh nghĩa DN25, tương đương 25A hoặc 1 inch, phù hợp với đường ống có đường kính ngoài 33.4 mm (thường gọi là D34). Đây là một trong những kích cỡ được sử dụng phổ biến trong hệ thống cấp nước, phòng cháy chữa cháy, đường ống hơi, khí nén, dầu khí và nhiều dây chuyền sản xuất.

Tổng quan sản phẩm: Tê Hàn DN25 (D34)

Khác với các loại phụ kiện nối ren, tê hàn được liên kết trực tiếp với đường ống bằng phương pháp hàn, tạo nên mối nối liền khối có độ kín cao và khả năng chịu áp lực lớn. Chính vì vậy, phụ kiện này thường được sử dụng trong các hệ thống làm việc liên tục, nơi yêu cầu độ an toàn và độ bền lâu dài.

Theo tiêu chuẩn ASME B16.9, phụ kiện hàn đối đầu được áp dụng cho các kích thước từ DN15 đến DN1200 với nhiều cấp độ dày khác nhau, giúp đồng bộ với hệ thống đường ống công nghiệp.

Tổng quan kỹ thuật

• Kích thước danh nghĩa: DN25 (25A).
• NPS: 1” (inch)
• Đường kính ngoài tương thích: OD33.4 mm.
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Kiểu dáng: Tê đều chia góc 90 độ.
• Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80, SCH160, XS.
• Vật liệu: Thép carbon ASTM A234 WPB, thép đen, thép mạ kẽm
• Tiêu chuẩn sản xuất: ASME B16.9, ASME B16.11, ASTM…
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia …

Đặc điểm thiết kế

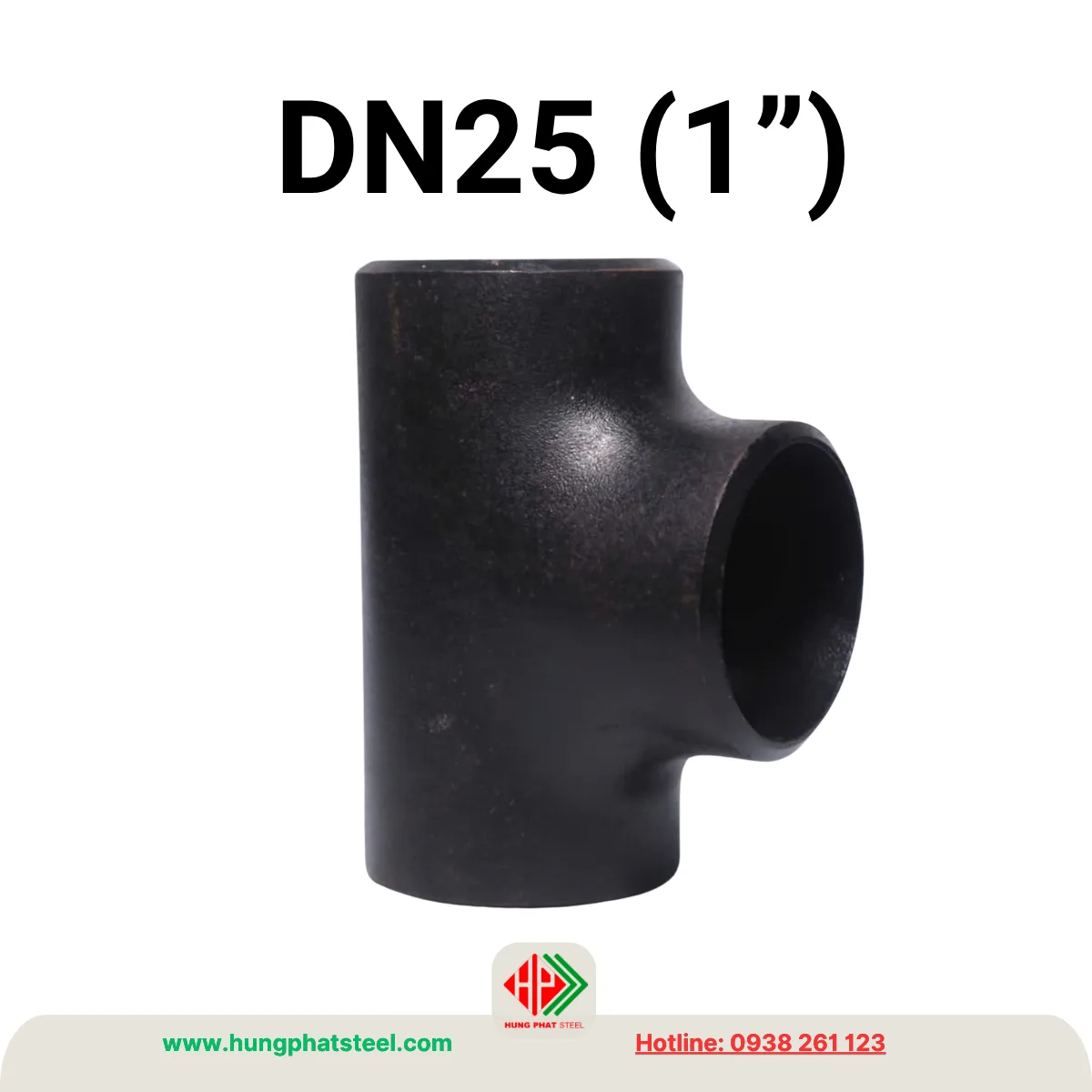

Tê hàn DN25 có hình dạng chữ T với ba cửa kết nối có cùng kích thước. Hai đầu nằm trên một đường thẳng đóng vai trò là tuyến ống chính, trong khi đầu còn lại được bố trí vuông góc 90 độ để tạo nhánh rẽ.

Các đầu nối thường được vát mép theo tiêu chuẩn hàn đối đầu nhằm tạo điều kiện thuận lợi cho việc thi công. Sau khi hàn hoàn thiện, phụ kiện và đường ống gần như trở thành một kết cấu thống nhất, giúp giảm thiểu nguy cơ rò rỉ lưu chất ngay cả khi hệ thống hoạt động ở áp suất hoặc nhiệt độ cao.

Nhờ cấu tạo đối xứng, lưu chất được phân phối tương đối ổn định, giảm hiện tượng xoáy dòng và hạn chế tổn thất áp suất tại vị trí chia nhánh.

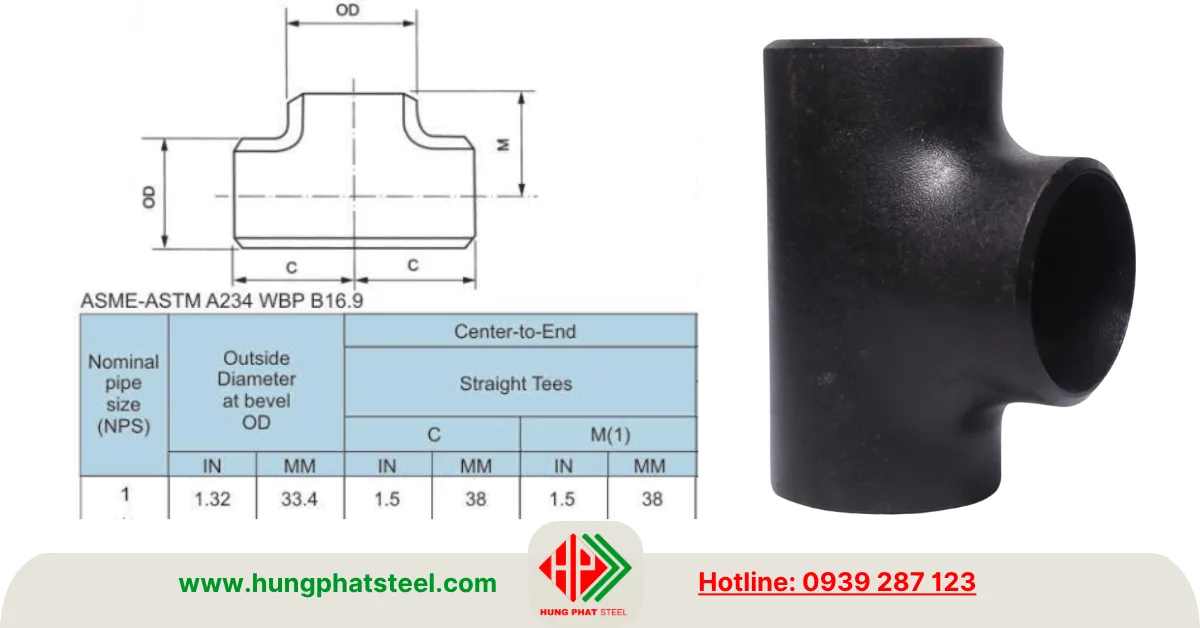

Thông số kỹ thuật sản xuất

Tham khảo thêm:
Tê hàn DN20
Tê hàn các loại
Danh mục: Phụ kiện hàn

Vật liệu chế tạo tê hàn DN25 (D34) thông dụng

Để đáp ứng nhiều điều kiện làm việc khác nhau, tê hàn DN25 được sản xuất từ nhiều loại vật liệu.

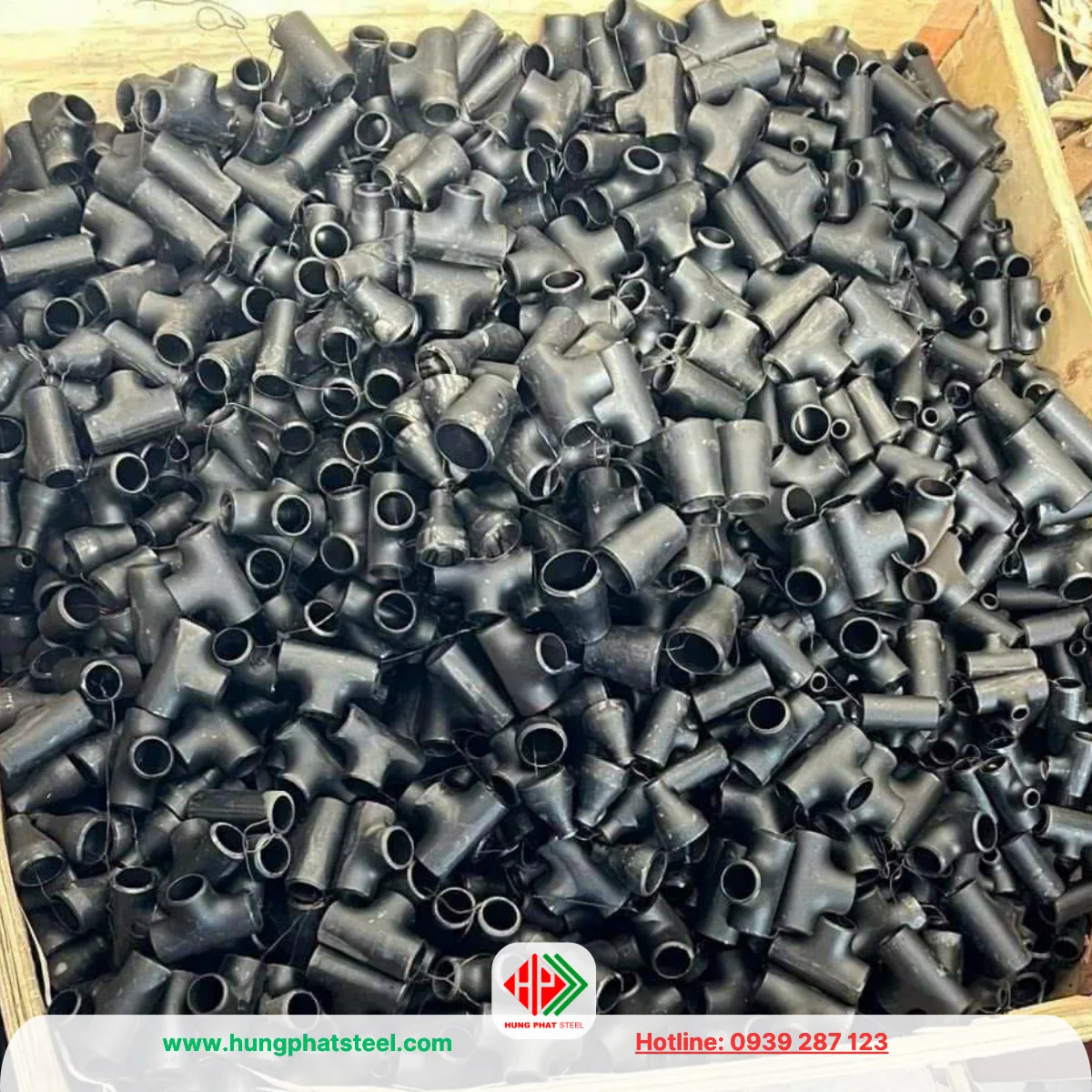

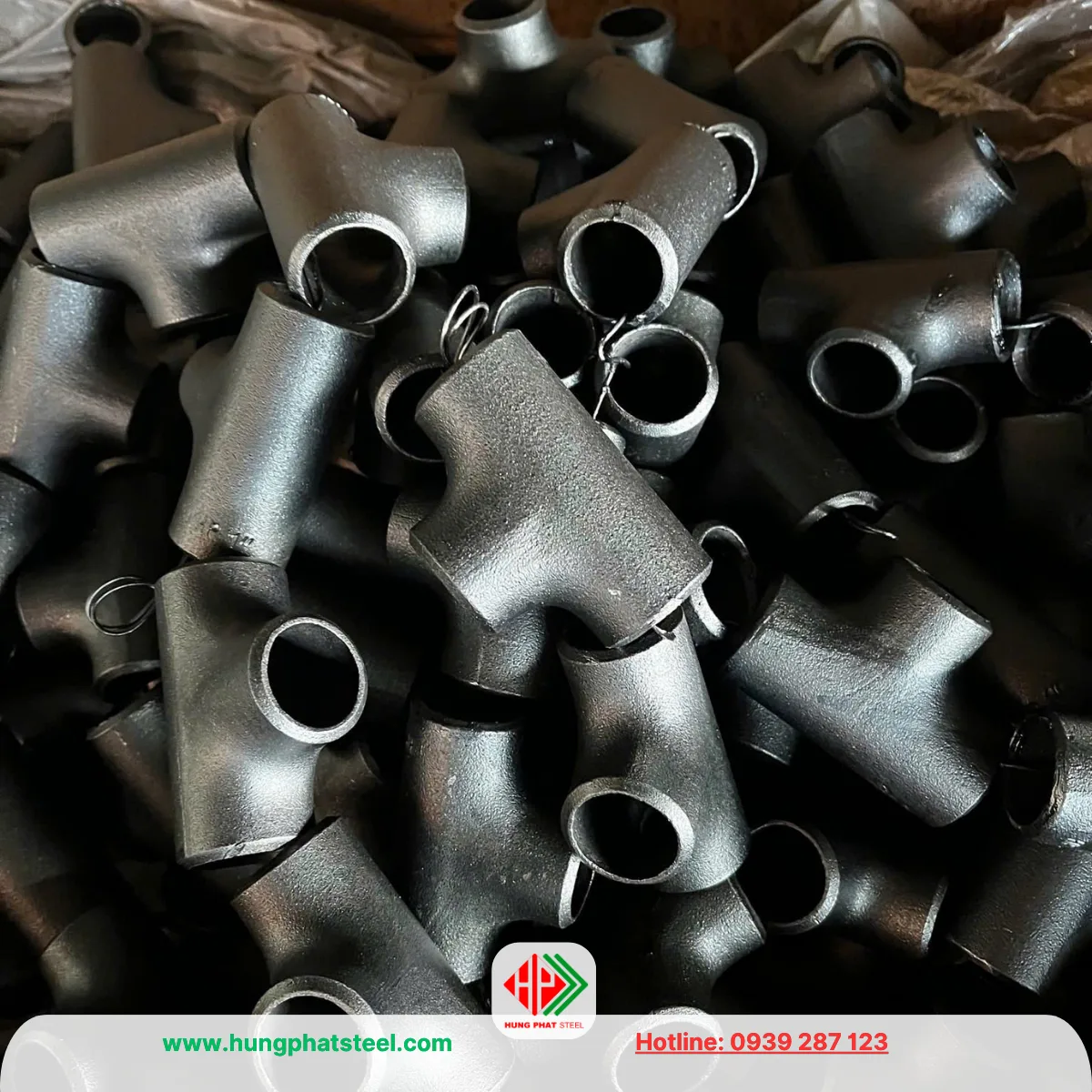

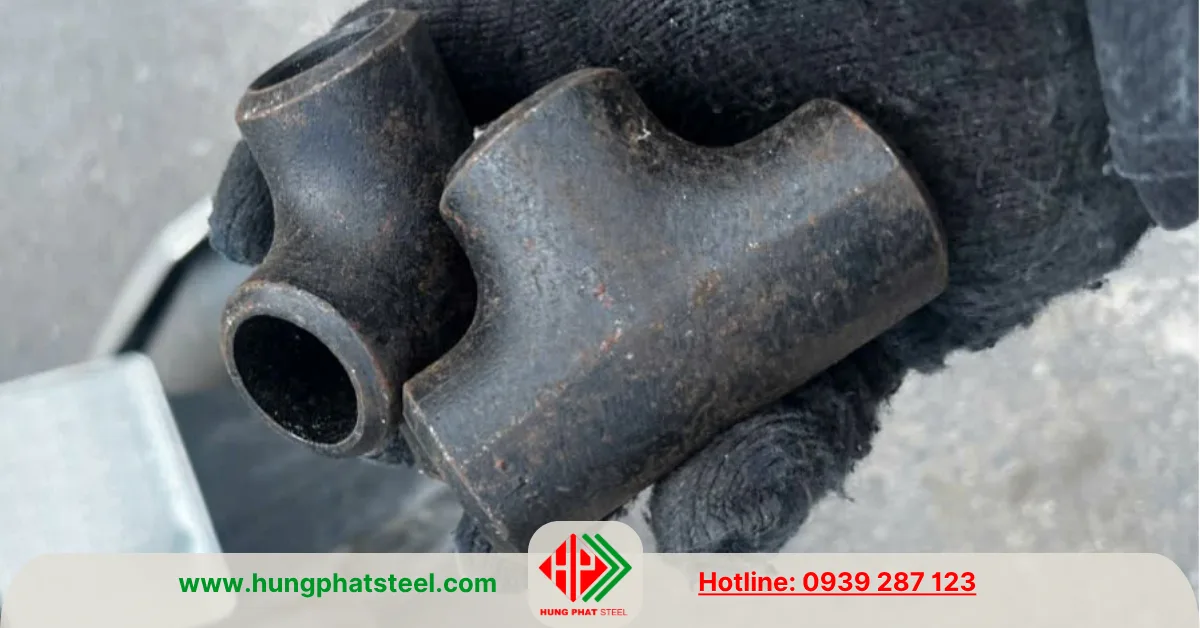

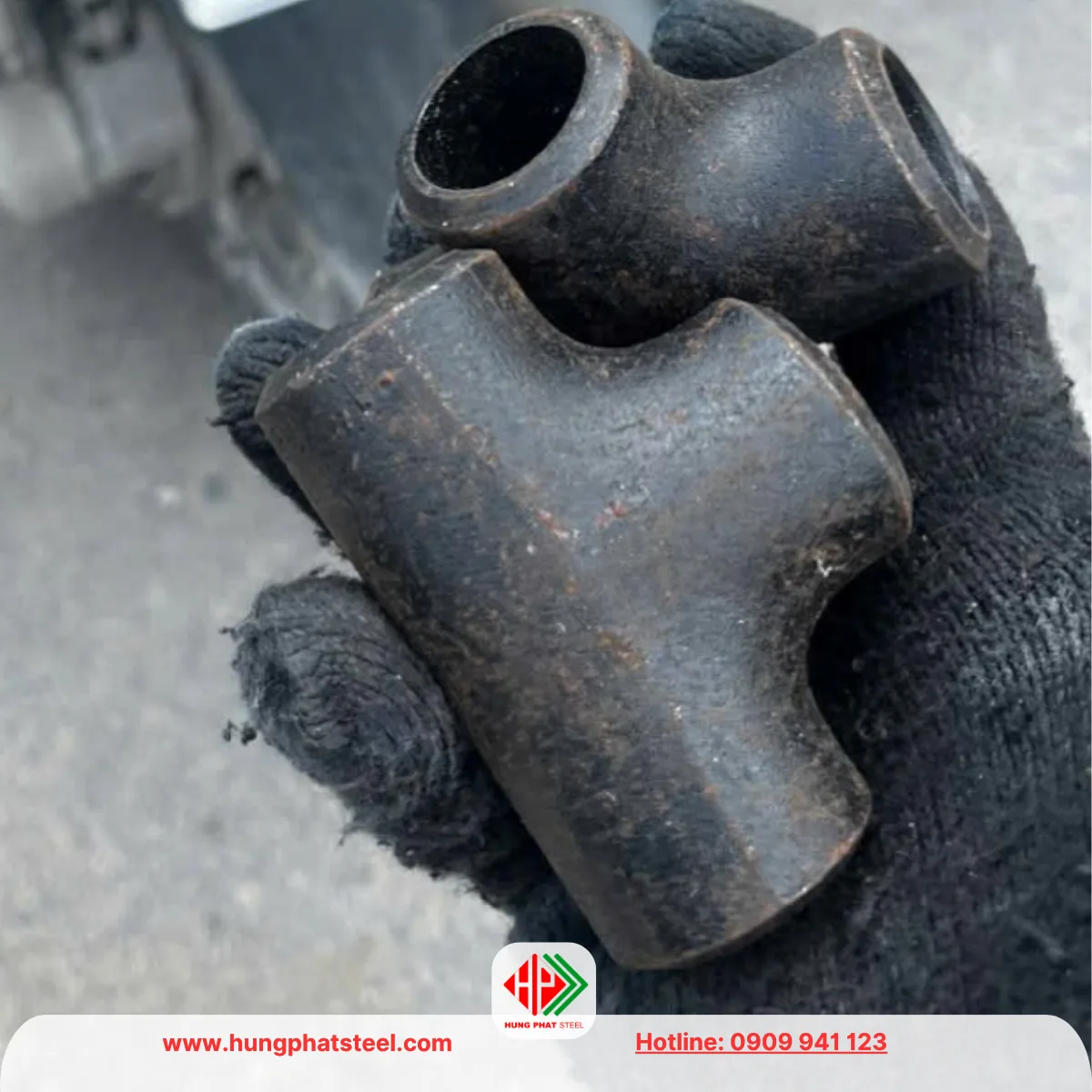

Tê hàn thép đen DN25

Phổ biến nhất là thép carbon ASTM A234 WPB, loại vật liệu có độ bền cơ học cao, khả năng chịu va đập tốt và dễ gia công hàn. Đây là lựa chọn hàng đầu trong các hệ thống hơi, khí nén, dầu và nước công nghiệp.

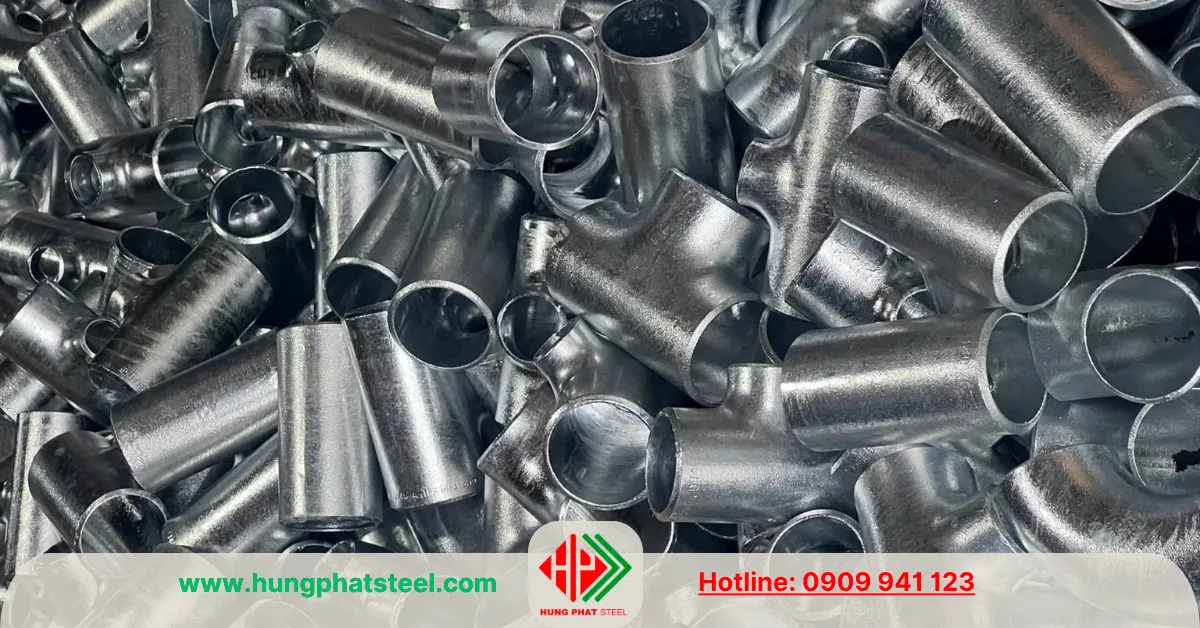

Tê hàn mạ kẽm DN25

Đối với môi trường có độ ẩm cao hoặc lắp đặt ngoài trời, nhiều công trình sử dụng tê hàn mạ kẽm nhằm tăng khả năng chống oxy hóa và kéo dài tuổi thọ thiết bị.

Việc lựa chọn đúng vật liệu sẽ quyết định trực tiếp đến tuổi thọ cũng như hiệu quả vận hành của toàn bộ hệ thống.

Các cấp độ dày SCH

Ngoài kích thước, độ dày thành phụ kiện cũng là yếu tố rất quan trọng.

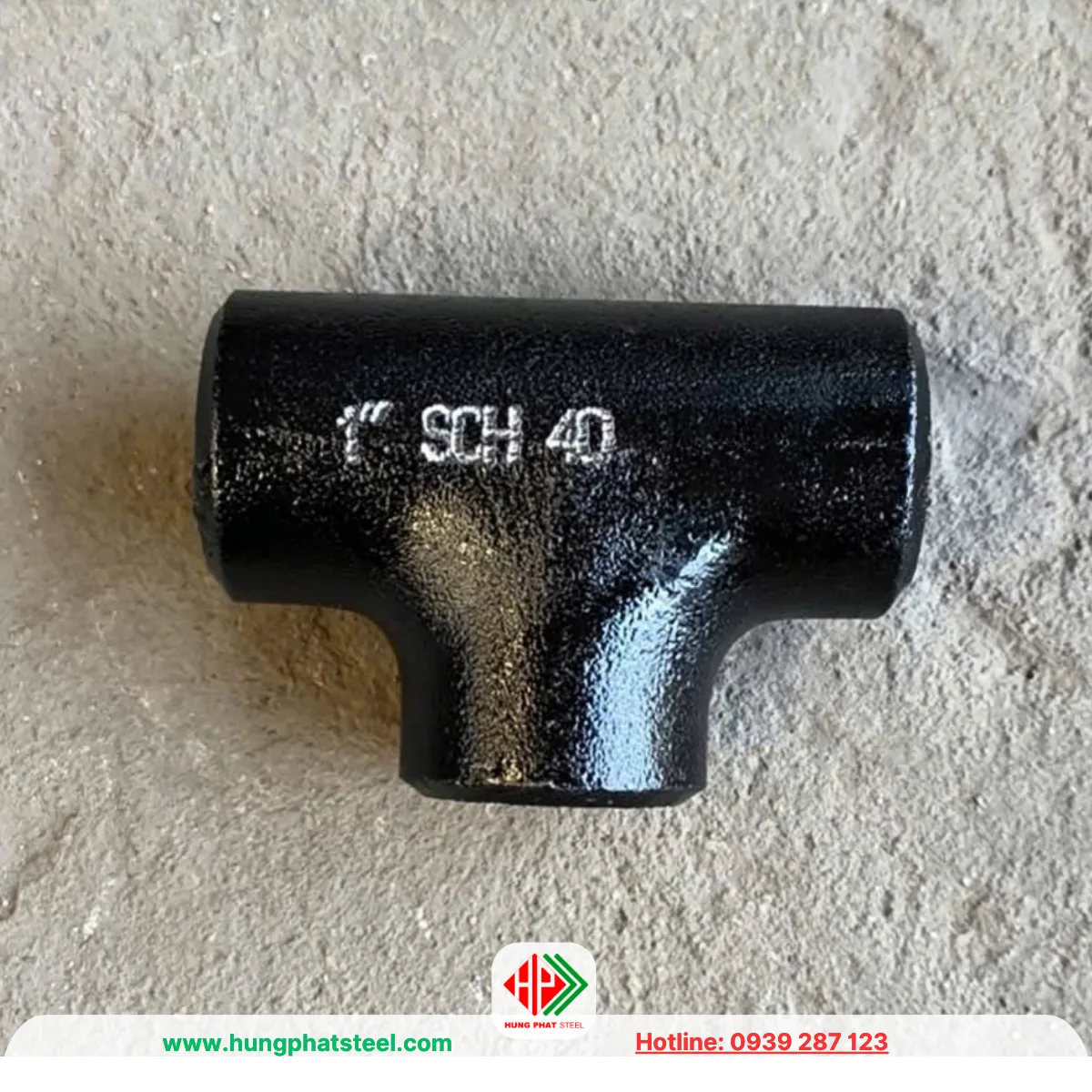

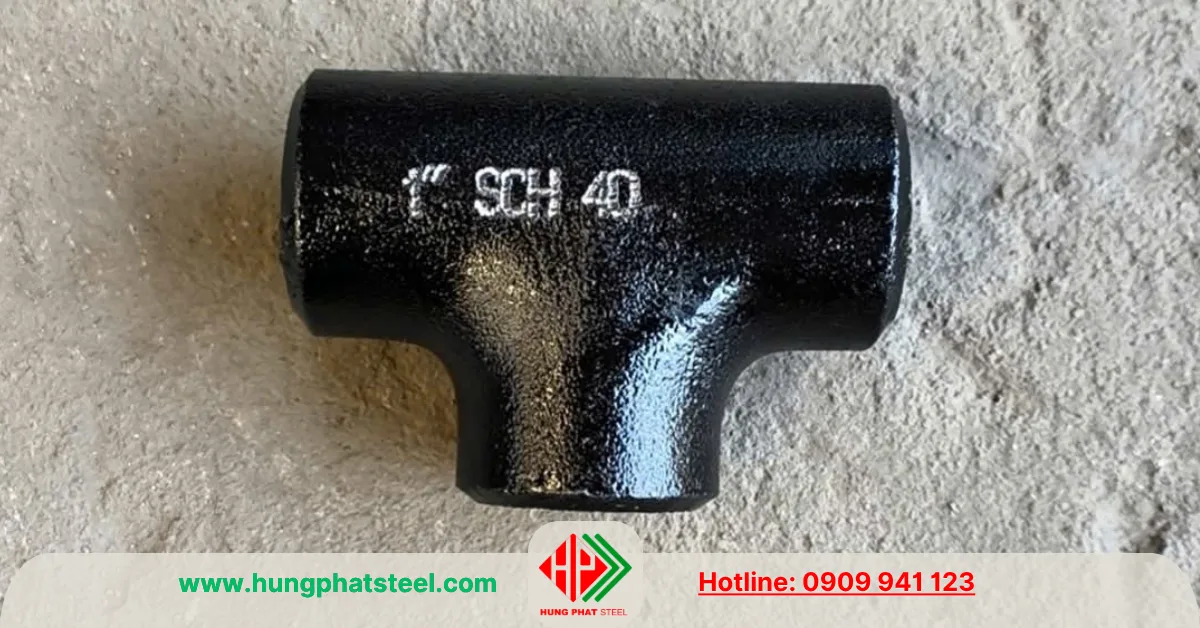

Tê hàn DN25 hiện có nhiều cấp SCH như SCH10, SCH20, SCH40, SCH80, SCH160 và XXS. Mỗi cấp độ dày tương ứng với khả năng chịu áp lực khác nhau và cần được lựa chọn đồng bộ với đường ống đang sử dụng. Kích thước DN25 tương ứng với đường kính ngoài tiêu chuẩn 33.4 mm theo hệ ASME.

Đối với hệ thống cấp nước hoặc HVAC, SCH10 và SCH20 thường được lựa chọn nhằm tối ưu chi phí. Trong khi đó, SCH40 và SCH80 được sử dụng nhiều trong các hệ thống công nghiệp có áp suất trung bình đến cao. Các cấp SCH160 hoặc XXS chủ yếu áp dụng cho môi trường áp suất lớn hoặc điều kiện làm việc đặc biệt.

Ưu điểm khi sử dụng tê hàn DN25

So với phụ kiện nối ren, tê hàn DN25 mang lại nhiều lợi ích nổi bật.

Điểm mạnh đầu tiên là khả năng chịu áp lực cao. Sau khi hàn, mối nối trở thành một phần của hệ thống đường ống nên ít bị ảnh hưởng bởi rung động hoặc biến đổi nhiệt độ.

Khả năng chống rò rỉ cũng vượt trội hơn so với kết nối ren vì không phụ thuộc vào băng tan, keo làm kín hoặc gioăng làm kín.

Bên cạnh đó, tuổi thọ sử dụng của phụ kiện khá dài nếu được lắp đặt đúng kỹ thuật và lựa chọn vật liệu phù hợp với môi trường làm việc.

Ngoài yếu tố kỹ thuật, tê hàn còn giúp hệ thống có tính thẩm mỹ cao hơn nhờ các mối nối gọn gàng, chắc chắn và đồng bộ.

Những lĩnh vực sử dụng phổ biến

Tê hàn DN25 xuất hiện trong hầu hết các hệ thống đường ống hiện nay.

Trong ngành xây dựng, sản phẩm được lắp đặt cho hệ thống cấp nước, hệ thống chữa cháy, hệ thống điều hòa trung tâm và các đường ống kỹ thuật trong tòa nhà.

Các nhà máy cơ khí và sản xuất sử dụng phụ kiện này để dẫn khí nén, nước làm mát, dầu thủy lực hoặc hơi nóng phục vụ dây chuyền sản xuất.

Ở lĩnh vực dầu khí và năng lượng, tê hàn DN25 được dùng trong các tuyến ống vận chuyển nhiên liệu, khí kỹ thuật và hóa chất.

Ngoài ra, ngành thực phẩm, bia, nước giải khát, dược phẩm và xử lý nước cũng sử dụng nhiều dòng tê hàn inox DN25 nhằm đáp ứng yêu cầu về vệ sinh và chống ăn mòn.

Những lưu ý khi thi công tê hàn DN25 trong đường ống

Để đảm bảo chất lượng hệ thống, cần kiểm tra kỹ kích thước và độ dày của phụ kiện trước khi hàn.

Bề mặt hàn phải được làm sạch dầu mỡ, bụi bẩn và lớp oxy hóa nhằm tạo mối hàn chắc chắn. Trong quá trình thi công, cần căn chỉnh đúng tâm giữa phụ kiện và đường ống để tránh lệch trục gây cản trở dòng chảy.

Sau khi hoàn thiện, hệ thống nên được thử áp bằng nước hoặc khí theo đúng quy trình kỹ thuật nhằm phát hiện sớm các điểm rò rỉ nếu có.

Đối với thép carbon, sau khi hàn nên sơn chống gỉ hoặc bọc bảo vệ nếu lắp đặt ngoài trời để hạn chế tác động của môi trường.

Cách nhận biết tê hàn DN25 chất lượng

Một phụ kiện đạt chất lượng sẽ có kích thước chính xác, bề mặt đồng đều và không xuất hiện các vết nứt, rỗ khí hoặc biến dạng.

Các mép vát được gia công đều, đúng góc hàn, giúp việc lắp đặt thuận lợi hơn. Trên thân phụ kiện thường có thông tin về vật liệu, kích thước, tiêu chuẩn sản xuất và nhà sản xuất để phục vụ công tác kiểm tra, truy xuất nguồn gốc.

Đối với các dự án yêu cầu nghiệm thu, khách hàng nên yêu cầu đầy đủ chứng chỉ CO, CQ nhằm đảm bảo sản phẩm đáp ứng đúng tiêu chuẩn kỹ thuật.

Đơn vị cung cấp tê hàn DN25 (D34)

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối phụ kiện hàn công nghiệp với đầy đủ kích thước từ DN15 đến DN1200. Danh mục sản phẩm bao gồm tê hàn đều, tê hàn giảm, co hàn 45°, co hàn 90°, bầu giảm, chén hàn, mặt bích và nhiều phụ kiện đường ống khác.

Sản phẩm được nhập khẩu từ nhiều quốc gia như Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia và các thương hiệu uy tín khác, đáp ứng các tiêu chuẩn ASME B16.9, ASTM A234 WPB và nhiều tiêu chuẩn quốc tế. Hàng hóa luôn có sẵn nhiều cấp độ dày SCH10, SCH20, SCH40, SCH80 và SCH160, phù hợp với các hệ thống từ dân dụng đến công nghiệp nặng.

Bên cạnh việc cung cấp sản phẩm chất lượng, Thép Hùng Phát còn hỗ trợ tư vấn kỹ thuật, báo giá nhanh, giao hàng toàn quốc và cung cấp đầy đủ chứng từ CO, CQ theo yêu cầu của từng dự án.
