Mặt Bích JIS 5K

Mô tả

Mặt bích JIS 5K là phụ kiện kết nối đường ống được sản xuất theo hệ tiêu chuẩn công nghiệp Nhật Bản JIS, thuộc cấp áp lực danh nghĩa 5K. Sản phẩm được sử dụng để liên kết đường ống với van công nghiệp, máy bơm, bồn chứa, thiết bị trao đổi nhiệt và các cụm thiết bị có đầu nối mặt bích. Kết nối bằng mặt bích giúp tháo lắp thuận tiện, hỗ trợ bảo trì, vệ sinh và thay thế thiết bị trong quá trình vận hành.

Mặt bích JIS 5K được sản xuất từ thép carbon hoặc thép không gỉ inox, đáp ứng nhu cầu lắp đặt trong hệ thống cấp thoát nước, đường ống dân dụng, hệ thống kỹ thuật tòa nhà và nhiều ứng dụng công nghiệp áp lực thấp. Kích thước mặt bích được xác định theo tiêu chuẩn áp dụng, bao gồm đường kính ngoài, độ dày, đường kính vòng tâm lỗ bulông, số lượng lỗ và kích thước phần kết nối với đường ống.

Giới thiệu: Mặt Bích JIS 5K

Ký hiệu 5K thể hiện cấp áp lực danh nghĩa theo hệ thống JIS, không đồng nghĩa với việc sản phẩm luôn chịu được áp suất làm việc cố định trong mọi điều kiện. Khả năng chịu áp thực tế phụ thuộc vào vật liệu, nhiệt độ, kết cấu mặt bích, gioăng làm kín, bulông và điều kiện vận hành của toàn bộ hệ thống.

Thông tin sơ bộ

• Tiêu chuẩn: JIS B2220 5K
• Kích cỡ: DN15-DN600
• Vật liệu: A105, SS400, A36, Q235, 304, 304L, 316, 316L…
• Kiểu dáng: rỗng, mù, Slip on, Welneck, FF, RF..
• Xuất xứ: nhập khẩu hoặc gia công theo yêu cầu
• Đơn vị cung ứng: Thép Hùng Phát

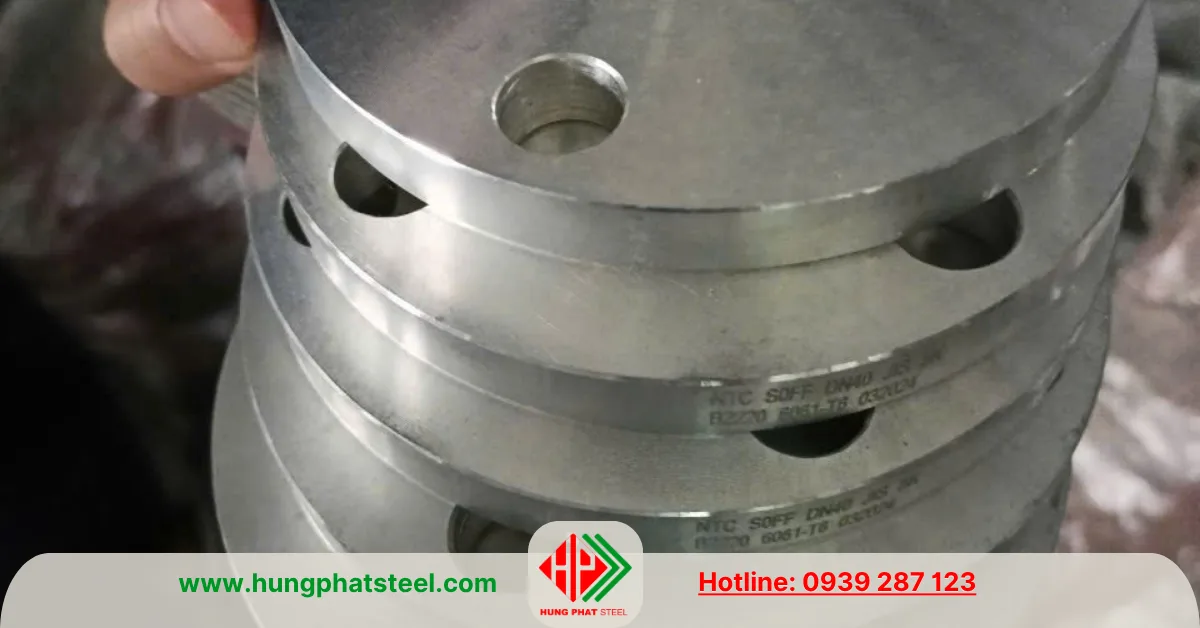

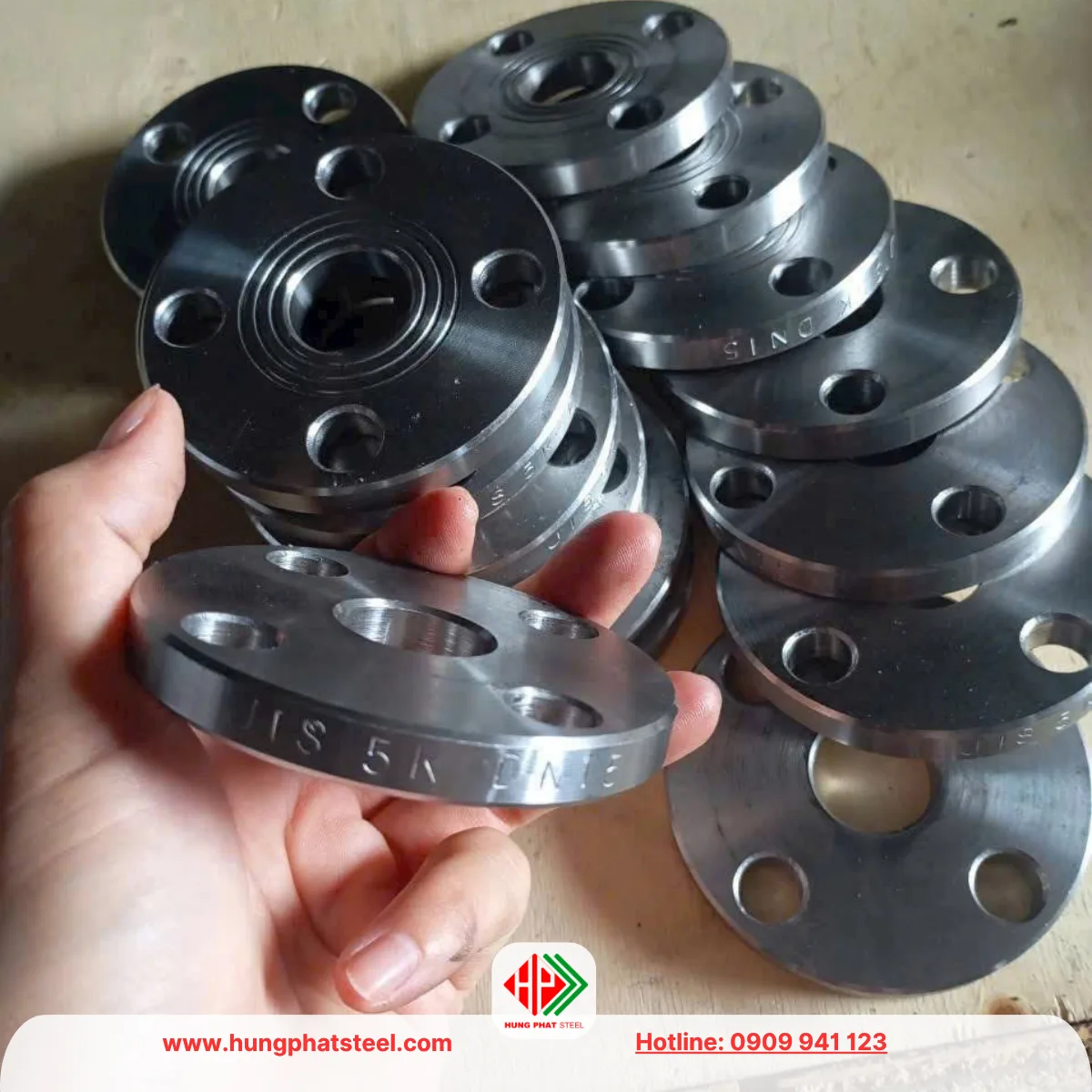

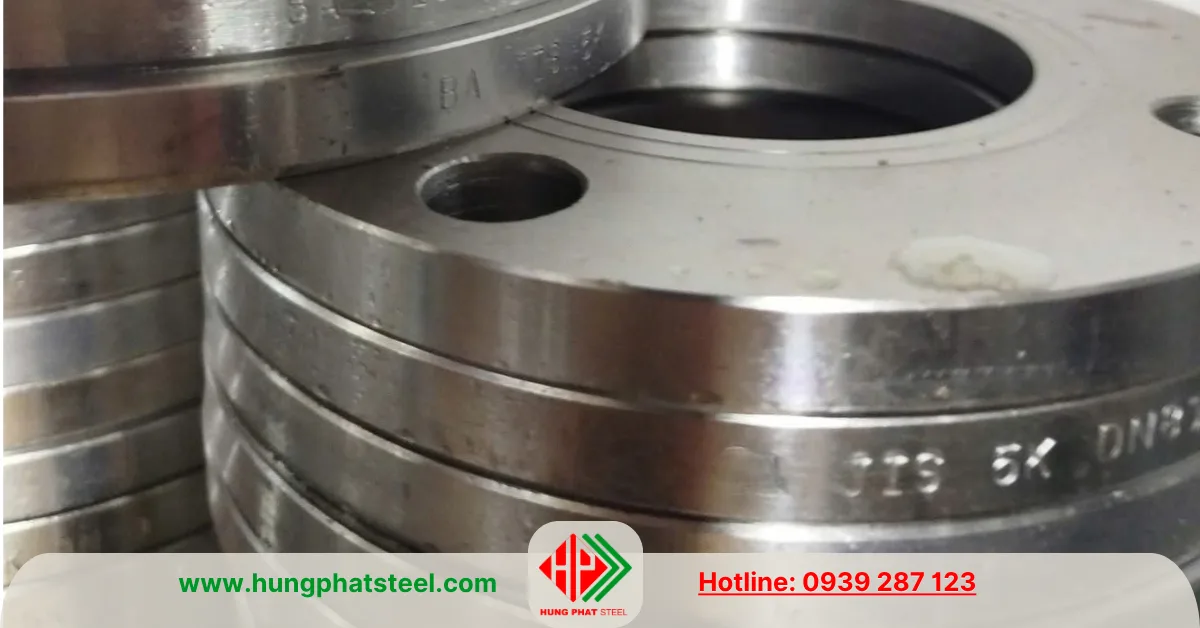

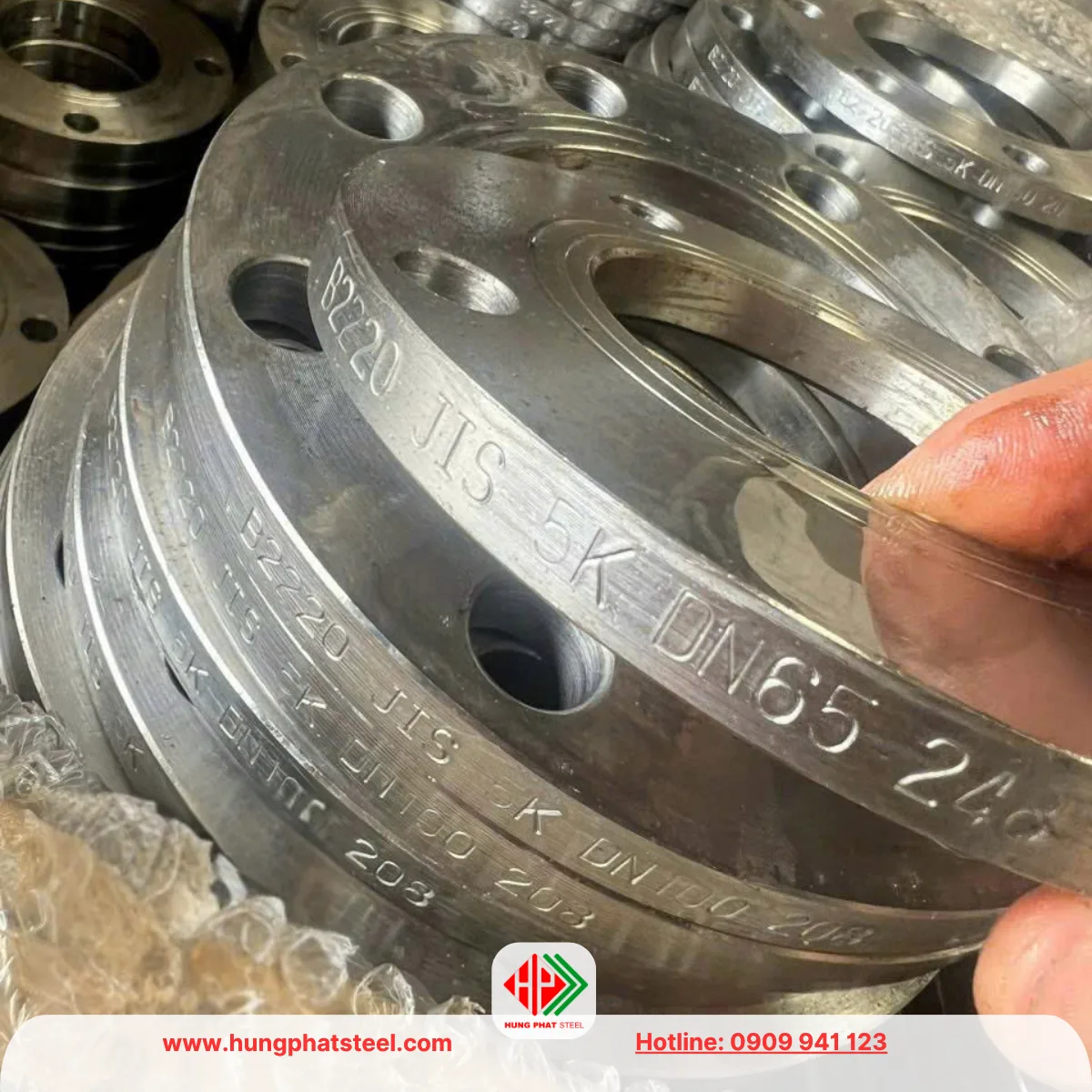

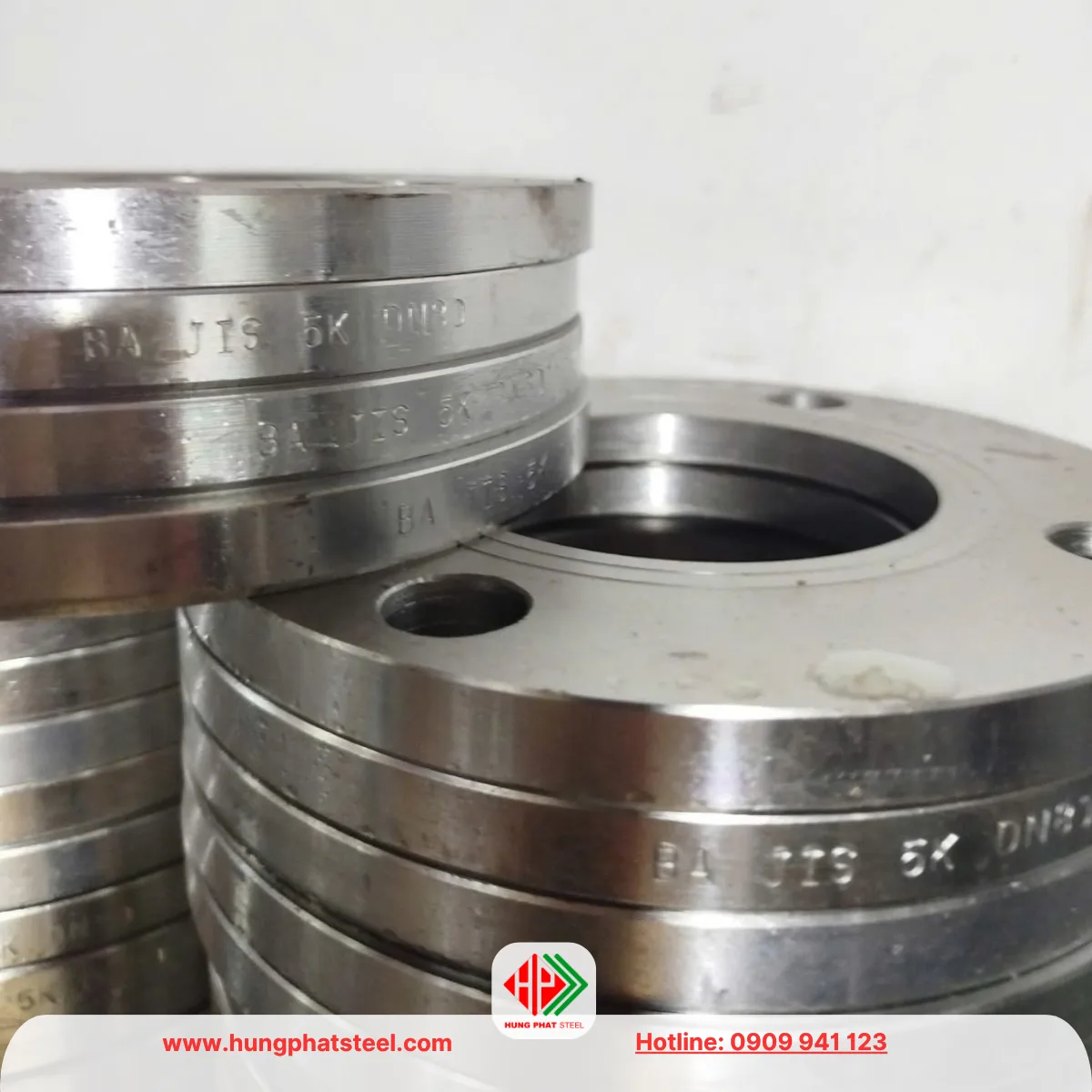

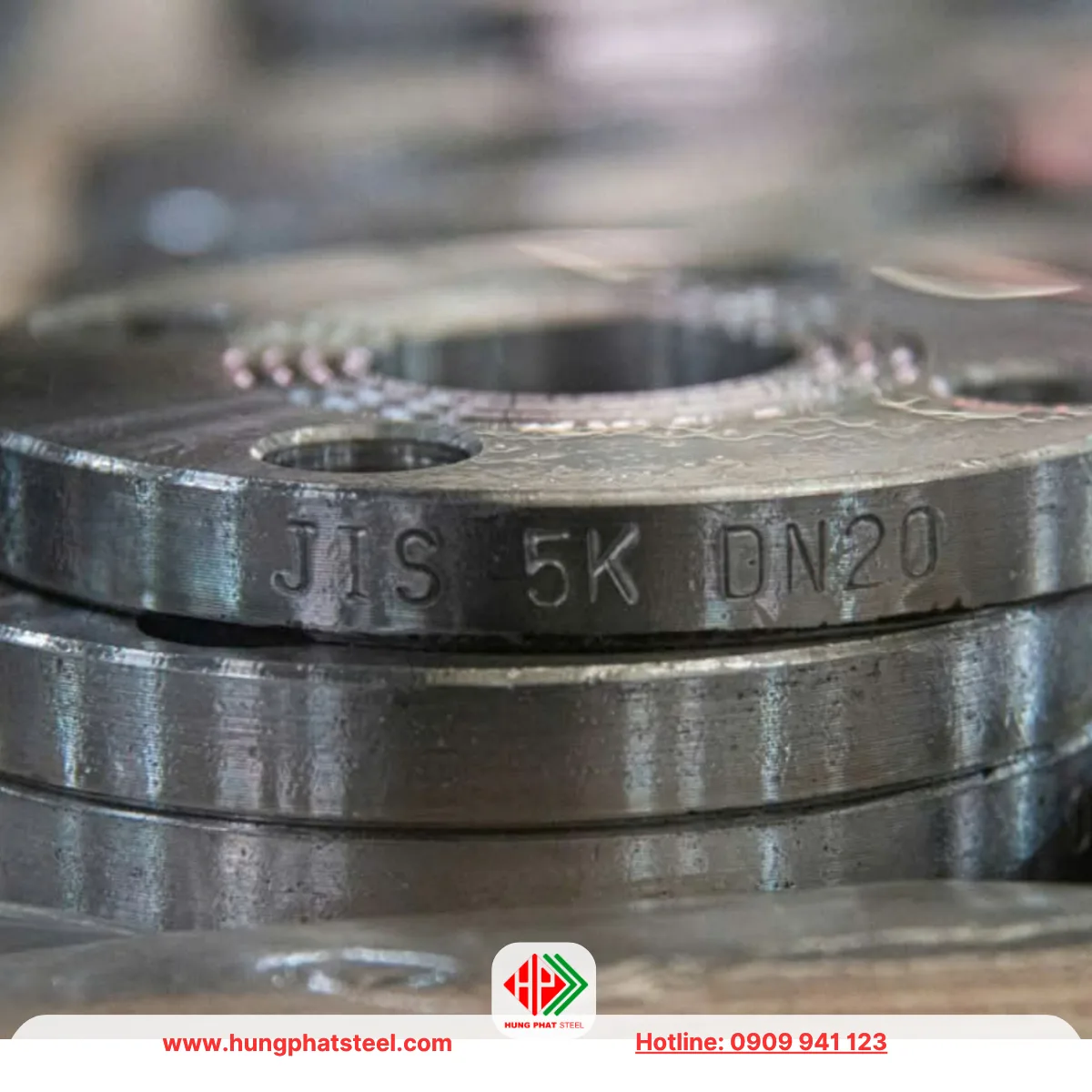

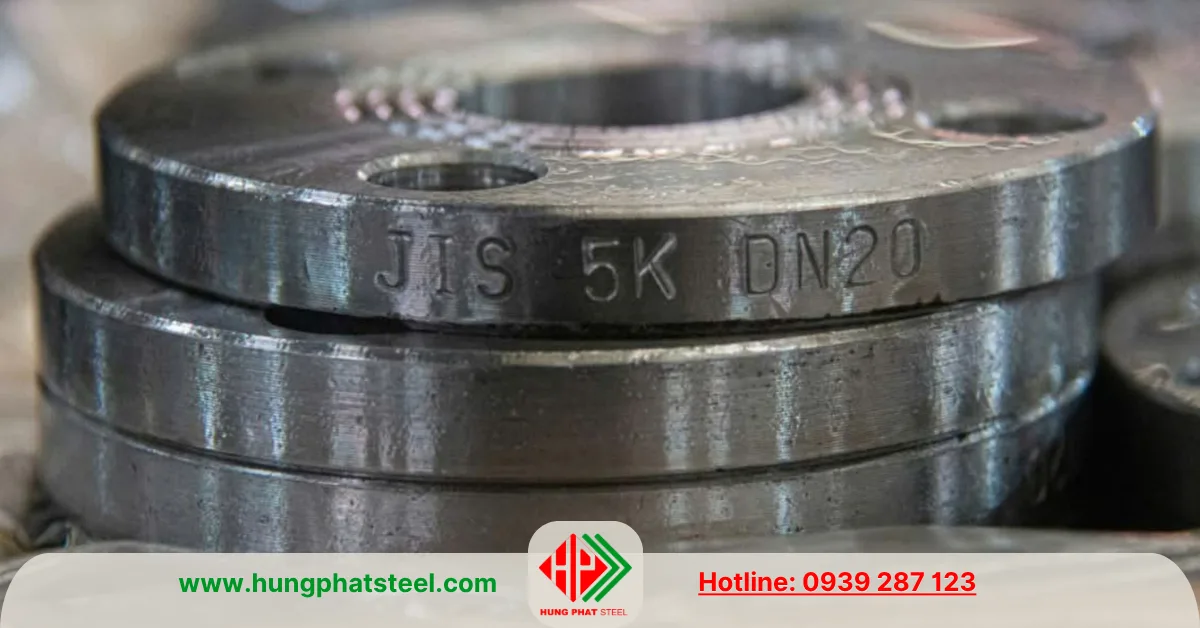

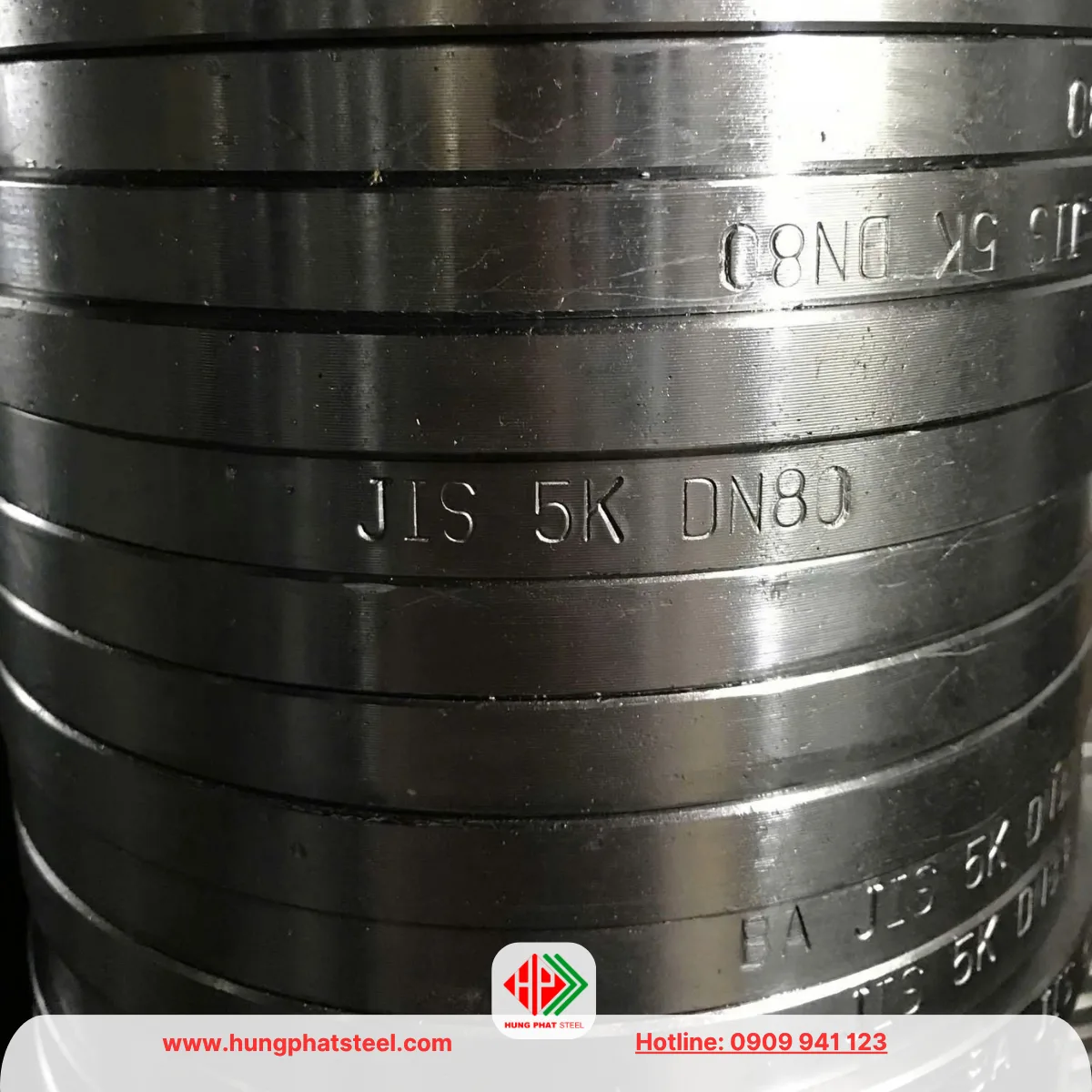

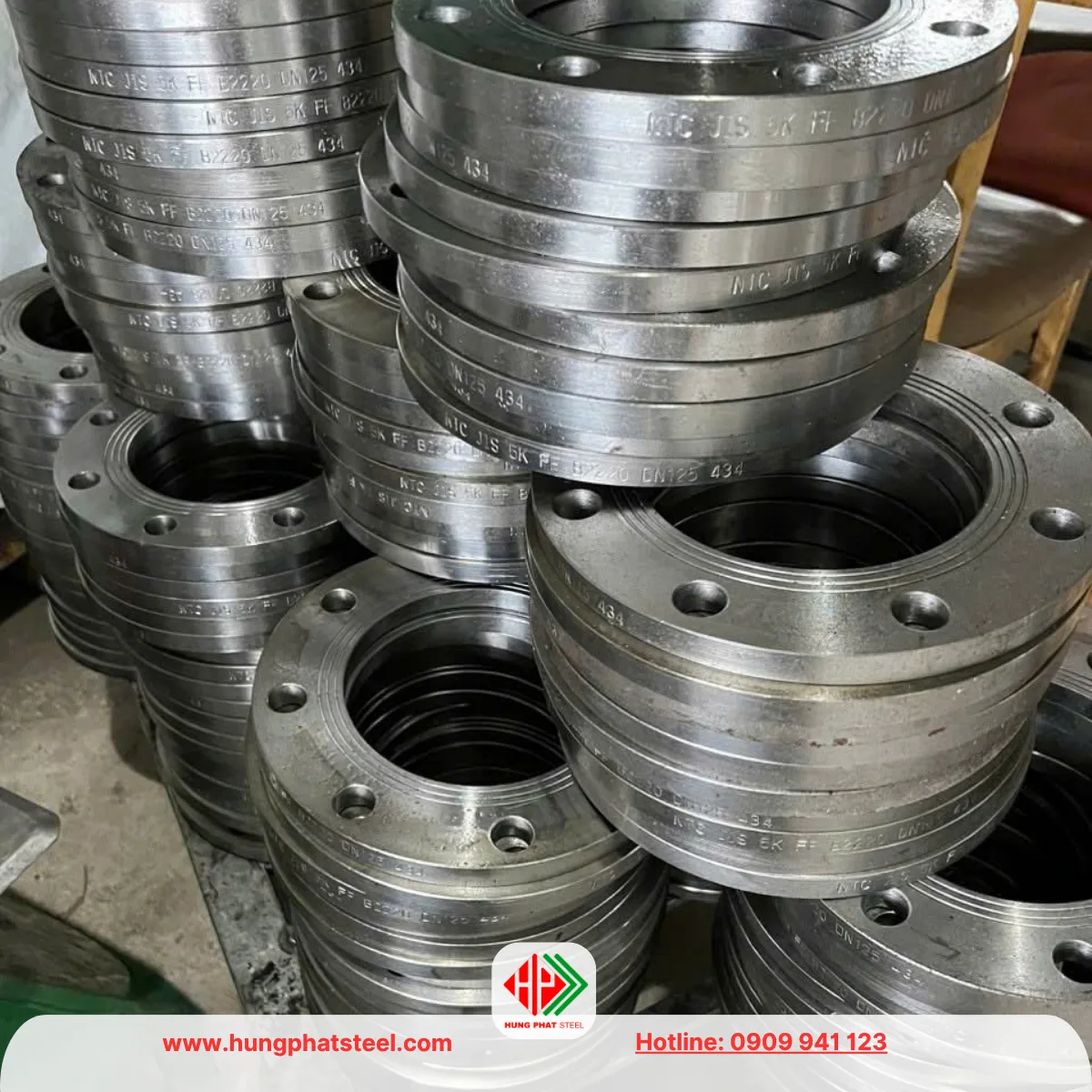

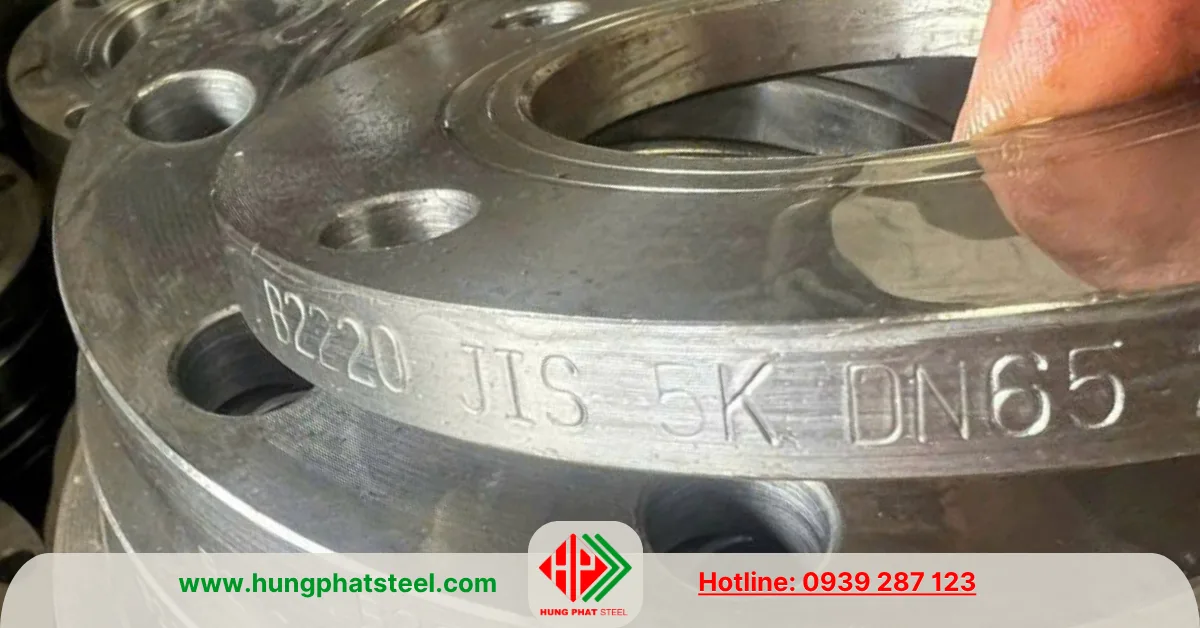

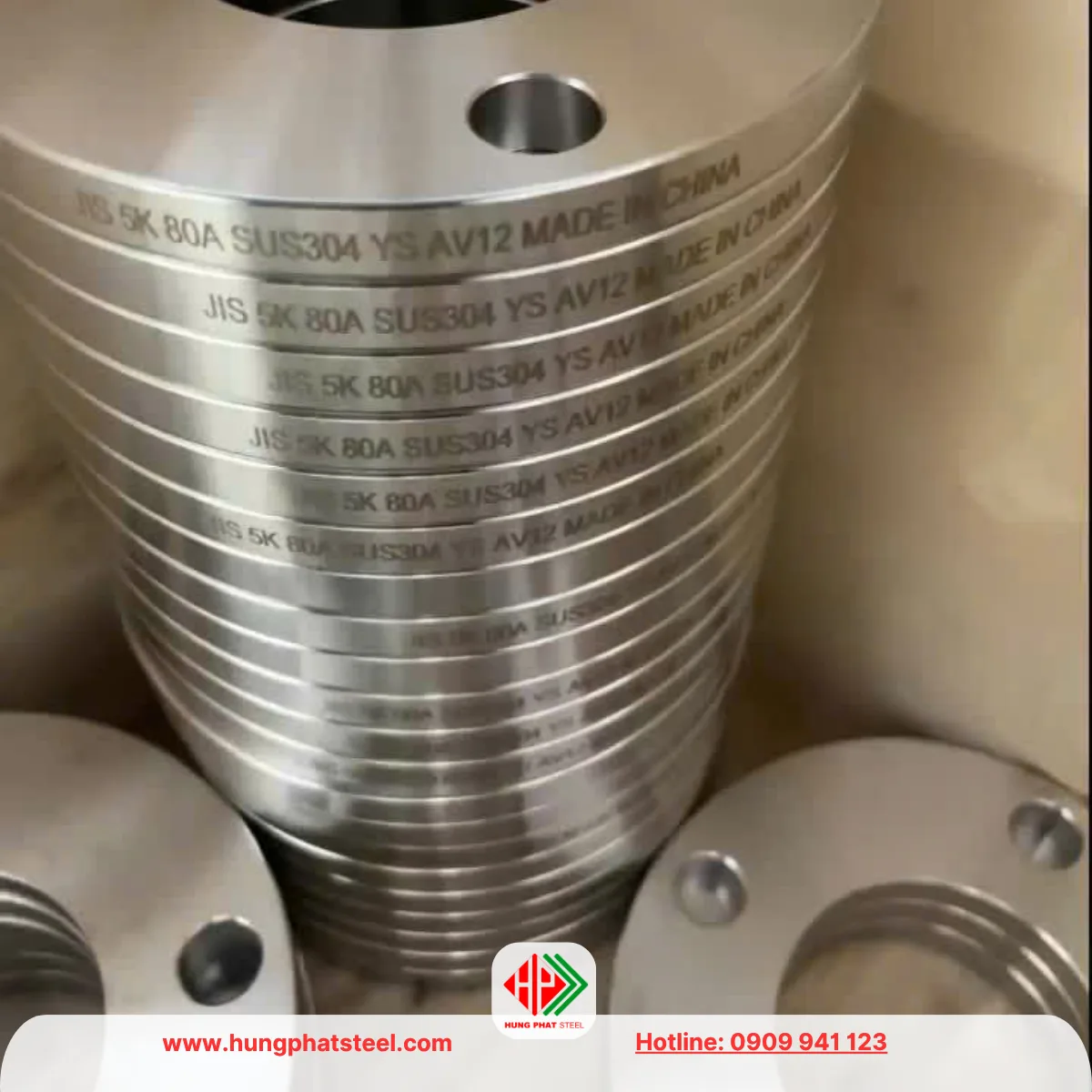

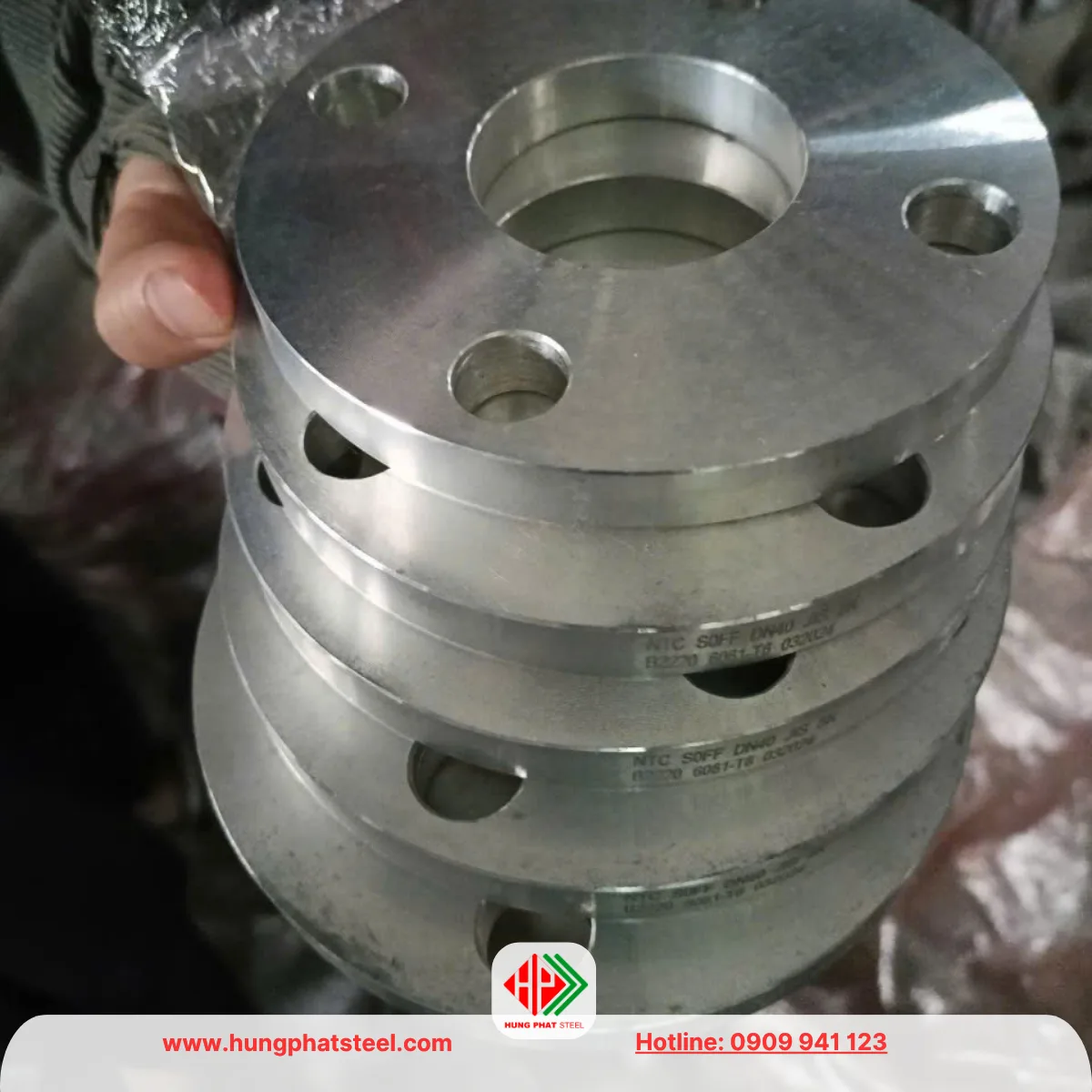

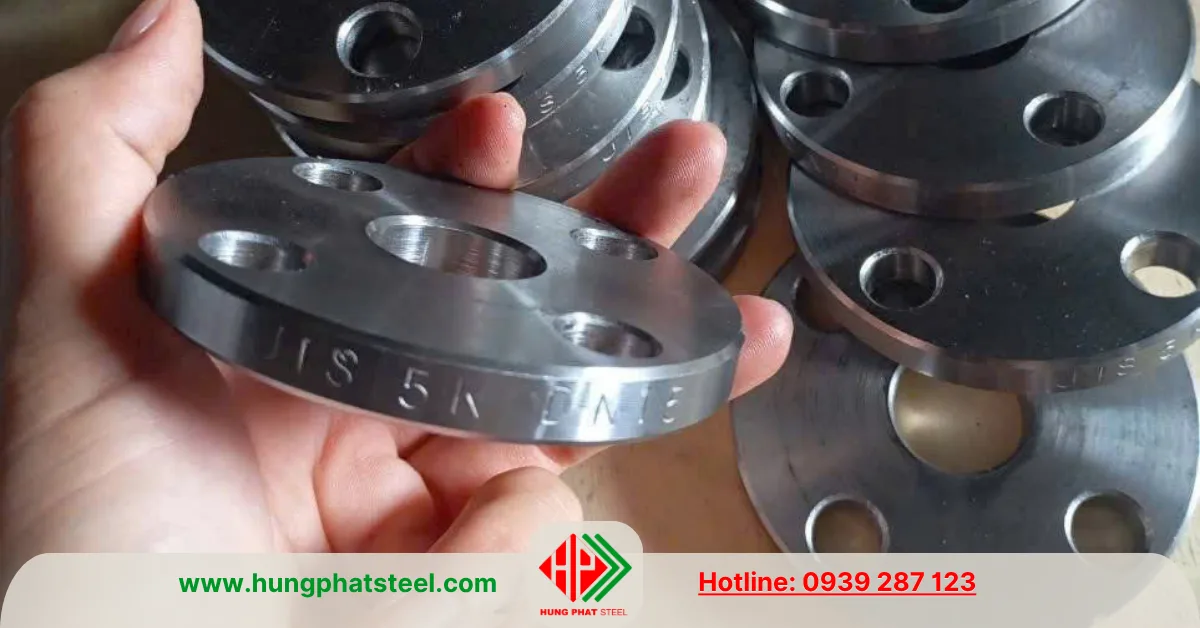

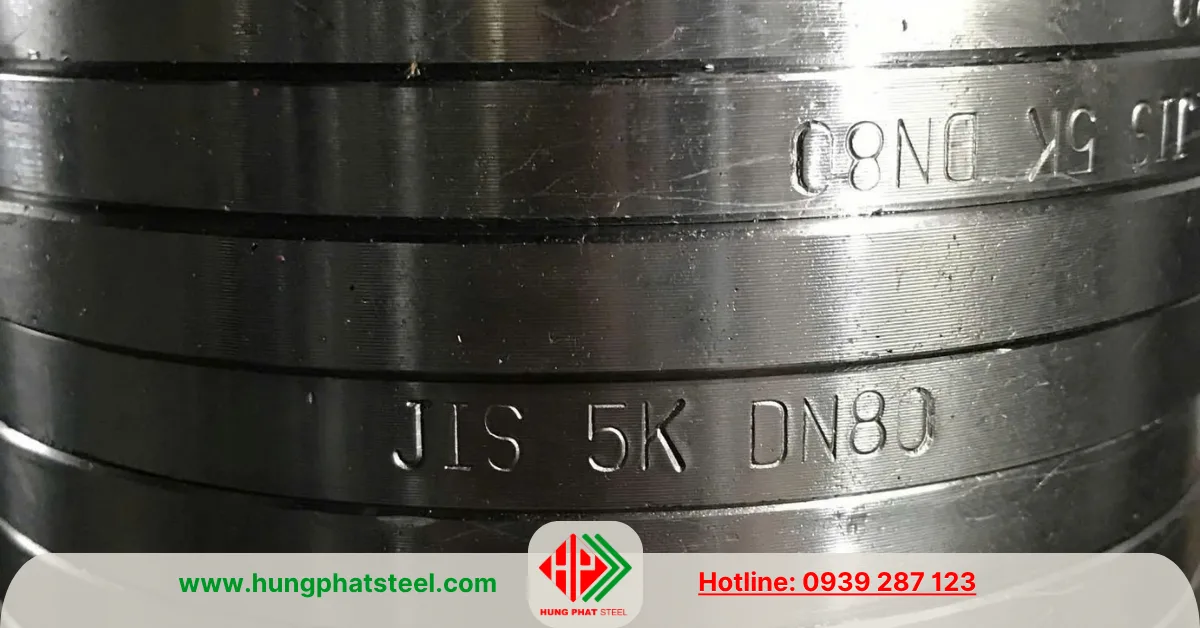

Hình ảnh sản phẩm

Tiêu chuẩn sản xuất mặt bích JIS 5K

Tiêu chuẩn JIS B 2220

JIS B 2220 là tiêu chuẩn quan trọng đối với mặt bích thép dùng trong hệ thống đường ống. Tiêu chuẩn quy định các thông số hình học, kích thước kết nối, cấp áp lực và yêu cầu liên quan đến vật liệu theo từng phạm vi áp dụng. Khi đặt mua mặt bích JIS 5K, cần xác định rõ sản phẩm được chế tạo theo phiên bản tiêu chuẩn tương ứng với thiết kế hệ thống.

Các thông số cơ bản gồm đường kính danh nghĩa, đường kính ngoài, độ dày mặt bích, đường kính vòng tâm lỗ bulông, số lượng lỗ bulông và kích thước lỗ. Những thông số này quyết định khả năng lắp ghép giữa mặt bích với đường ống, van và thiết bị đầu cuối.

Mặt bích JIS 5K không được lựa chọn chỉ dựa vào đường kính danh nghĩa. Sản phẩm cần đồng bộ với tiêu chuẩn mặt bích của thiết bị kết nối. Mặt bích có cùng DN nhưng thuộc hệ tiêu chuẩn khác nhau vẫn có thể khác biệt về vòng tâm lỗ, số lỗ bulông, đường kính ngoài và độ dày.

Cấp áp lực 5K

Cấp 5K thuộc nhóm cấp áp lực danh nghĩa thấp trong hệ thống phân cấp mặt bích JIS. Sản phẩm thường được sử dụng cho các tuyến ống có điều kiện vận hành phù hợp với cấp áp lực này, đặc biệt trong các hệ thống nước và hệ thống kỹ thuật thông dụng.

Áp suất làm việc cho phép phải được xác định theo tiêu chuẩn áp dụng, vật liệu chế tạo, nhiệt độ lưu chất và thiết kế tổng thể. Đối với hệ thống có áp lực cao, nhiệt độ lớn hoặc tải trọng cơ học đáng kể, việc lựa chọn cấp mặt bích phải dựa trên tính toán kỹ thuật thay vì chỉ căn cứ vào ký hiệu 5K.

Bảng tra quy cách

Xem thêm

• Mặt bích JIS 20K
• Mặt bích JIS các loại
• Mặt bích thép các tiêu chuẩn khác

Phân loại mặt bích JIS 5K theo vật liệu

Mặt bích JIS 5K thép carbon

• Mặt bích thép carbon JIS 5K được sử dụng rộng rãi trong các hệ thống đường ống nhờ độ bền cơ học tốt, khả năng gia công thuận tiện và chi phí đầu tư hợp lý. Vật liệu thép carbon phù hợp với nhiều tuyến ống dẫn nước, khí nén, dầu và lưu chất công nghiệp không yêu cầu khả năng chống ăn mòn đặc biệt.
• Bề mặt mặt bích thép carbon thường được xử lý bằng dầu chống gỉ, sơn bảo vệ hoặc lớp mạ theo yêu cầu sử dụng. Đối với đường ống lắp đặt ngoài trời, khu vực có độ ẩm cao hoặc môi trường dễ gây ăn mòn, lớp bảo vệ bề mặt giúp hạn chế quá trình oxy hóa và kéo dài tuổi thọ thiết bị.
• Khi sử dụng mặt bích thép carbon, cần lựa chọn vật liệu phù hợp với lưu chất và điều kiện vận hành. Đối với hệ thống có yêu cầu đặc biệt về nhiệt độ, độ ăn mòn hoặc vệ sinh công nghiệp, vật liệu cần được xác định theo thiết kế kỹ thuật.

Mặt bích JIS 5K inox 304

• Mặt bích JIS 5K inox 304 có khả năng chống gỉ tốt trong nhiều môi trường thông dụng. Inox 304 chứa crom và niken, tạo nên khả năng chống ăn mòn phù hợp với hệ thống cấp nước, thiết bị chế biến thực phẩm, đường ống công nghiệp nhẹ và các ứng dụng cần bề mặt sạch.
• Ưu điểm của inox 304 là khả năng chống oxy hóa trong điều kiện thích hợp, độ dẻo tốt và khả năng gia công tương đối thuận lợi. Vật liệu này được sử dụng trong những hệ thống cần giảm nguy cơ gỉ sét và hạn chế việc bảo dưỡng bề mặt thường xuyên.
• Tuy nhiên, inox 304 không phù hợp với mọi môi trường hóa chất. Trong môi trường chứa clorua cao hoặc có nguy cơ ăn mòn cục bộ, việc lựa chọn vật liệu cần căn cứ vào thành phần lưu chất, nhiệt độ và thời gian tiếp xúc.

Mặt bích JIS 5K inox 316

• Inox 316 được lựa chọn cho các ứng dụng có yêu cầu chống ăn mòn cao hơn inox 304. Thành phần molypden trong inox 316 giúp tăng khả năng chống ăn mòn cục bộ trong nhiều môi trường có chứa clorua.
• Mặt bích JIS 5K inox 316 phù hợp với một số hệ thống hóa chất, thiết bị công nghiệp, đường ống xử lý nước và môi trường làm việc có tính ăn mòn cao hơn điều kiện thông thường. Vật liệu này có giá thành cao hơn inox 304 nhưng đem lại lợi thế trong những ứng dụng yêu cầu khả năng chống ăn mòn tốt.
• Việc sử dụng inox 316 phải căn cứ vào đặc tính của lưu chất và điều kiện vận hành thực tế. Đối với môi trường hóa chất đặc thù, cần xác định mác inox theo yêu cầu kỹ thuật thay vì lựa chọn chỉ dựa trên tên vật liệu.

Các kiểu mặt bích JIS 5K

Mặt bích JIS 5K dạng hàn trượt

• Mặt bích hàn trượt, thường gọi là Slip On, có lỗ trong cho phép lồng mặt bích vào đầu ống trước khi hàn cố định. Kiểu kết nối này thuận tiện cho quá trình căn chỉnh và lắp đặt trong nhiều hệ thống đường ống thông dụng.
• Mặt bích hàn trượt được sử dụng khi thiết kế cho phép thực hiện mối hàn tại vị trí kết nối. Quá trình gia công cần bảo đảm độ đồng tâm giữa ống và mặt bích, đồng thời kiểm soát chất lượng mối hàn để hạn chế rò rỉ.

Mặt bích JIS 5K dạng hàn cổ

• Mặt bích hàn cổ có phần cổ nối với đường ống, tạo kết cấu kết nối bằng hàn theo thiết kế. Kiểu mặt bích này thường được lựa chọn trong những hệ thống yêu cầu kết cấu kết nối phù hợp với tải trọng và điều kiện vận hành cụ thể.
• Khi lựa chọn mặt bích hàn cổ, cần xác định chính xác kiểu kết cấu và kích thước theo tiêu chuẩn. Không nên mặc định mọi kiểu mặt bích hàn cổ đều thuộc cùng một cấp áp lực hoặc có thể thay thế trực tiếp cho mặt bích JIS 5K thông dụng.

Mặt bích JIS 5K ren

• Mặt bích ren được kết nối với đường ống bằng mối ghép ren, không yêu cầu hàn trực tiếp tại vị trí liên kết. Kiểu này phù hợp với những ứng dụng được thiết kế cho kết nối ren và có điều kiện vận hành tương ứng.
• Khi sử dụng mặt bích ren, cần bảo đảm tiêu chuẩn ren, kích thước và vật liệu tương thích. Kết nối ren phải được xử lý kín phù hợp để hạn chế rò rỉ trong quá trình sử dụng.

Mặt bích JIS 5K mù

• Mặt bích mù là loại mặt bích không có lỗ thông dòng ở trung tâm, được sử dụng để bịt kín đầu đường ống, cửa chờ hoặc đầu kết nối của thiết bị. Thiết kế này cho phép cô lập một đoạn hệ thống phục vụ lắp đặt, bảo trì hoặc mở rộng đường ống.
• Mặt bích mù phải có kích thước kết nối phù hợp với mặt bích đối diện. Khi lắp đặt, cần lựa chọn gioăng và bulông phù hợp với vật liệu, nhiệt độ và áp suất làm việc của hệ thống.

Kiểu bề mặt làm kín

Bề mặt làm kín là khu vực tiếp xúc với gioăng nhằm hạn chế rò rỉ tại mối nối. Tùy theo thiết kế và tiêu chuẩn áp dụng, mặt bích có thể sử dụng bề mặt phẳng hoặc kết cấu làm kín tương ứng với thiết bị kết nối.

JIS 5K FF

Mặt bích mặt phẳng FF thường được sử dụng trong các kết nối thiết kế cho bề mặt tiếp xúc phẳng.

JIS 5K RF

Mặt bích mặt lồi RF có phần bề mặt làm kín nhô lên, được sử dụng khi cấu hình kết nối yêu cầu kiểu mặt này.

Khi lắp đặt, bề mặt làm kín của hai mặt bích phải tương thích với nhau. Gioăng cần đúng kích thước và vật liệu; bulông phải được siết đều theo trình tự phù hợp nhằm tạo lực ép đồng đều trên bề mặt gioăng. Không nên ghép tùy ý hai kiểu bề mặt làm kín khác nhau nếu thiết kế không cho phép.

Ứng dụng của mặt bích JIS 5K

• Mặt bích JIS 5K được sử dụng trong hệ thống cấp thoát nước, đường ống kỹ thuật tòa nhà, hệ thống tuần hoàn nước, thiết bị xử lý nước và các tuyến ống công nghiệp có điều kiện vận hành phù hợp. Sản phẩm cũng được sử dụng để kết nối máy bơm, van, bồn chứa và thiết bị phụ trợ trong các cụm đường ống.
• Trong hệ thống cơ điện, mặt bích giúp tháo lắp các cụm thiết bị nhanh chóng khi cần kiểm tra hoặc thay thế. Trong hệ thống xử lý nước, vật liệu thép carbon và inox được lựa chọn theo đặc tính lưu chất, môi trường lắp đặt và yêu cầu tuổi thọ.
• Đối với hệ thống dẫn dầu, khí nén hoặc lưu chất công nghiệp, cấp áp lực và vật liệu mặt bích phải đáp ứng yêu cầu thiết kế. Không sử dụng mặt bích JIS 5K cho hệ thống có áp suất vượt quá giới hạn cho phép của tổ hợp mặt bích, gioăng, bulông và điều kiện nhiệt độ.

Lưu ý khi lựa chọn và lắp đặt

• Khi đặt mua mặt bích JIS 5K, cần xác định đường kính danh nghĩa, vật liệu thép hoặc inox, kiểu kết nối, kiểu bề mặt làm kín và yêu cầu xử lý bề mặt. Kích thước phải phù hợp với đường ống và thiết bị lắp ghép, đặc biệt là đường kính vòng tâm lỗ và số lượng lỗ bulông.
• Trong quá trình lắp đặt, cần vệ sinh bề mặt tiếp xúc, sử dụng gioăng đúng kích thước và siết bulông đồng đều. Các mối nối phải được kiểm tra độ kín trước khi đưa hệ thống vào vận hành. Với hệ thống có yêu cầu an toàn cao, việc thử áp cần tuân theo quy trình kỹ thuật được phê duyệt.
• Mặt bích thép carbon cần được bảo vệ chống ăn mòn theo môi trường sử dụng. Mặt bích inox cần tránh nhiễm bẩn sắt từ dụng cụ gia công thép carbon và cần được bảo quản phù hợp để duy trì chất lượng bề mặt.

Thép Hùng Phát cung cấp mặt bích JIS 5K

Thép Hùng Phát cung cấp mặt bích JIS 5K bằng thép carbon và inox phục vụ nhu cầu lắp đặt đường ống, hệ thống cấp thoát nước, cơ điện và công nghiệp. Sản phẩm được lựa chọn theo kích thước danh nghĩa, vật liệu, kiểu kết nối và yêu cầu kỹ thuật của từng công trình.

Thép Hùng Phát cung ứng mặt bích cùng các phụ kiện đường ống như co, tê, côn thu, van và bulông kết nối, hỗ trợ khách hàng đồng bộ vật tư cho quá trình thi công. Khách hàng cung cấp quy cách, vật liệu và số lượng cần dùng để được tư vấn sản phẩm phù hợp với hệ thống thực tế.
