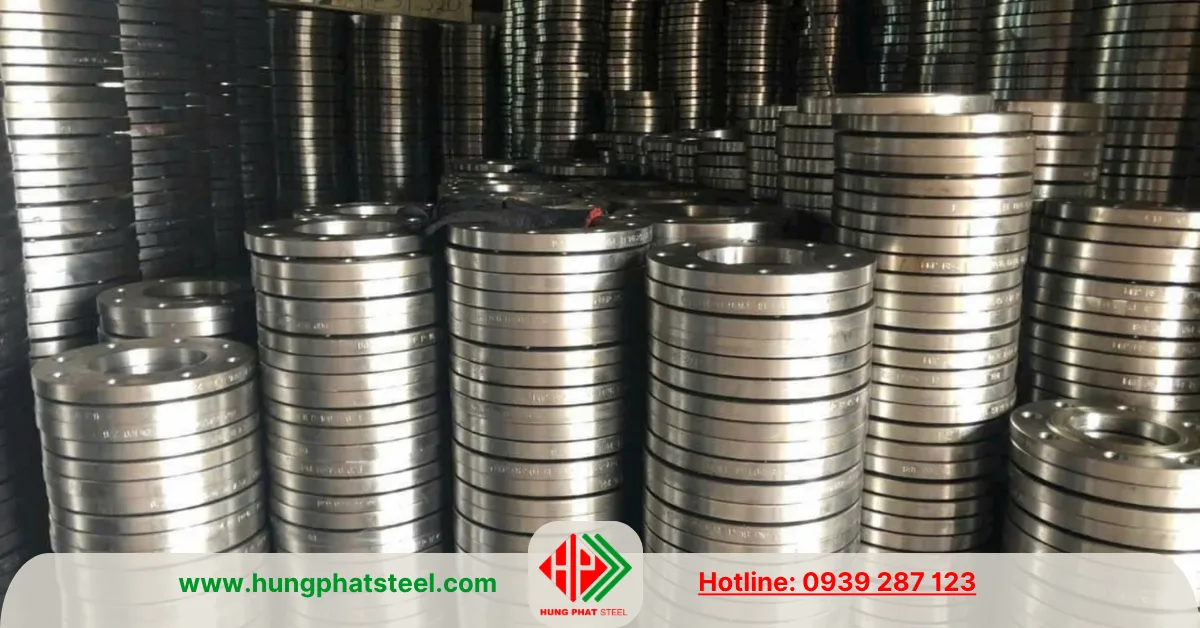

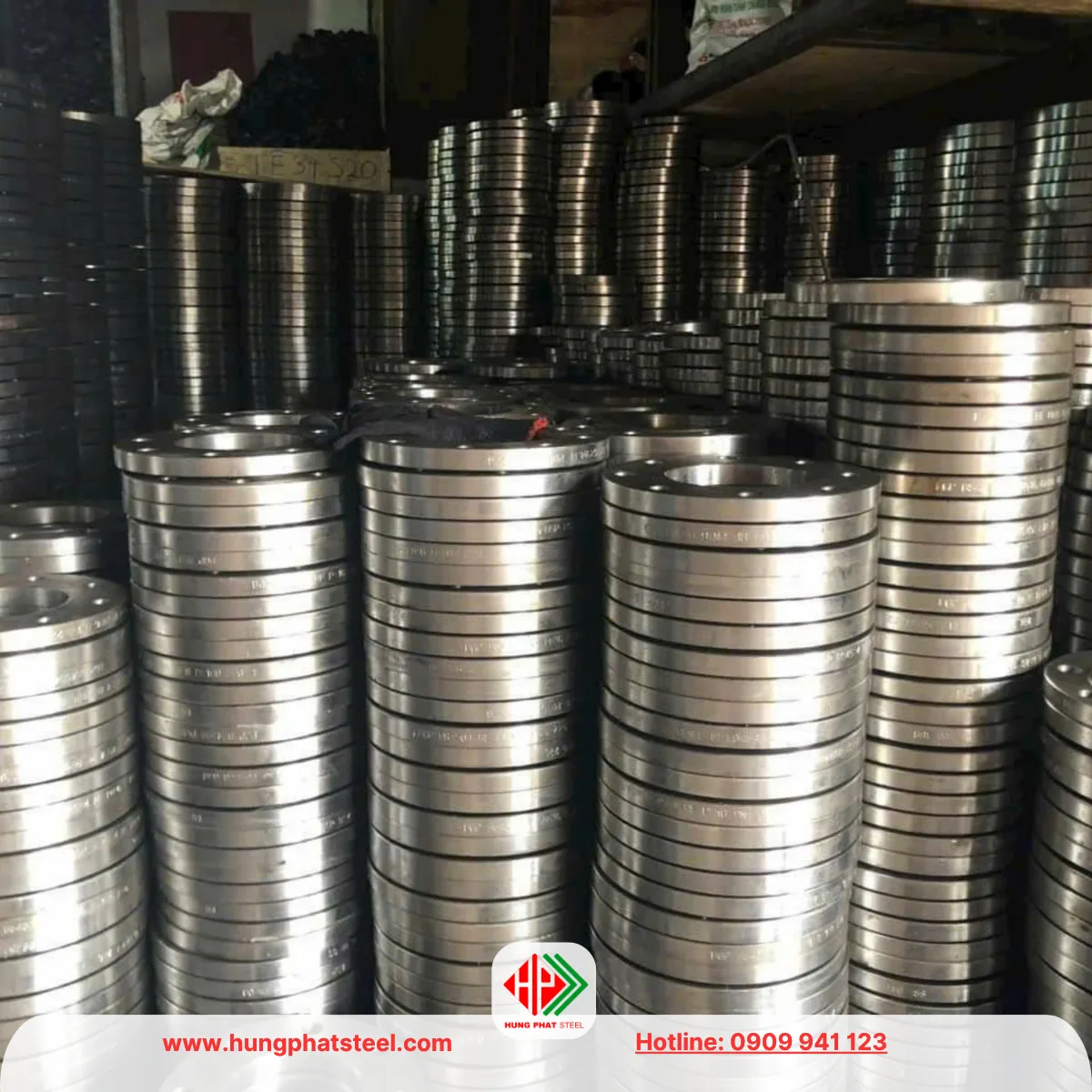

Mặt Bích JIS 10K DN300 (D325)

Mặt bích JIS 10K DN300 (D325) là phụ kiện cơ khí dùng để kết nối đường ống, van công nghiệp, máy bơm và các thiết bị trong hệ thống cấp thoát nước, xử lý nước, sản xuất công nghiệp và phòng cháy chữa cháy. Sản phẩm được thiết kế theo tiêu chuẩn JIS của Nhật Bản, cấp áp lực 10K, phù hợp với các hệ thống đường ống có yêu cầu kết nối bằng mặt bích.

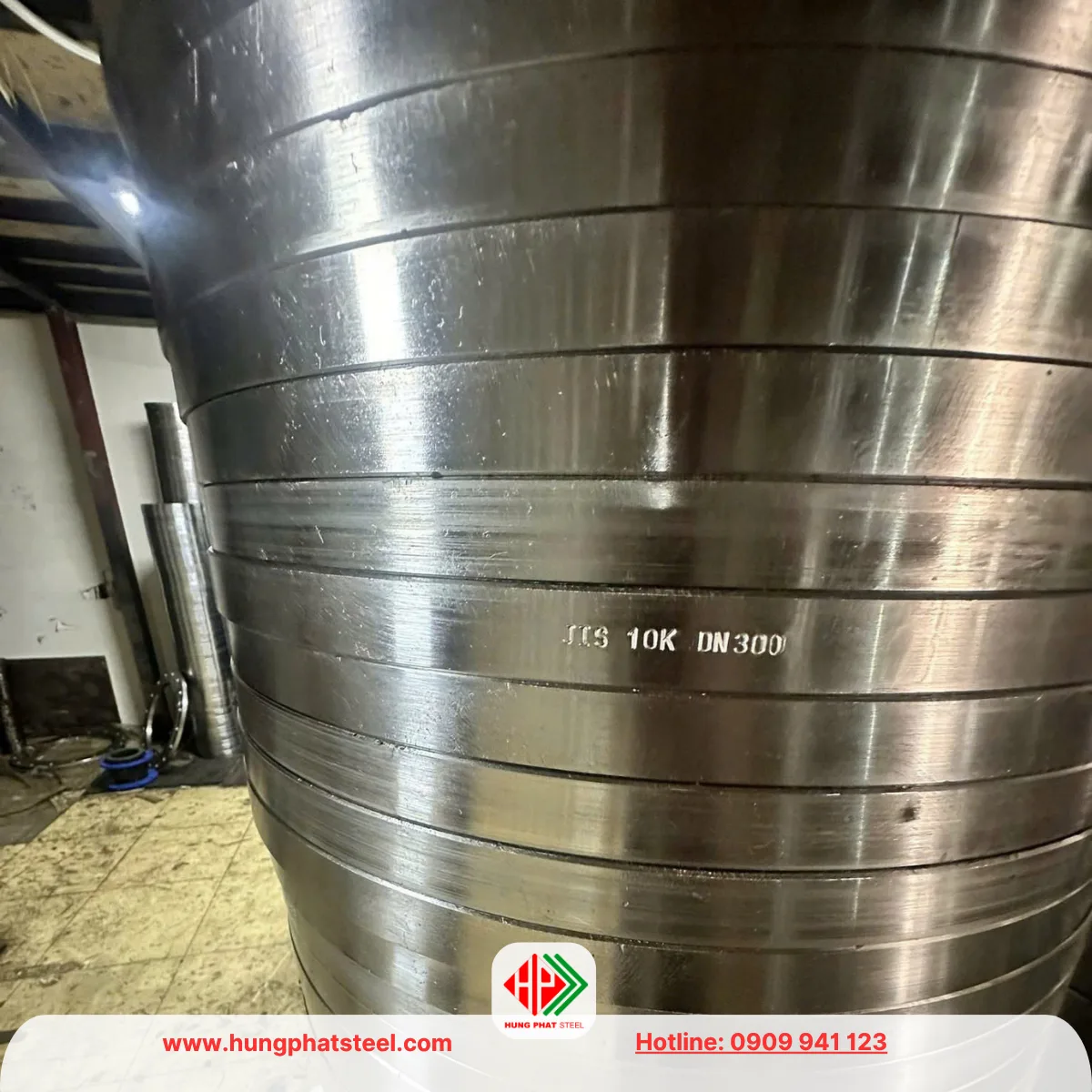

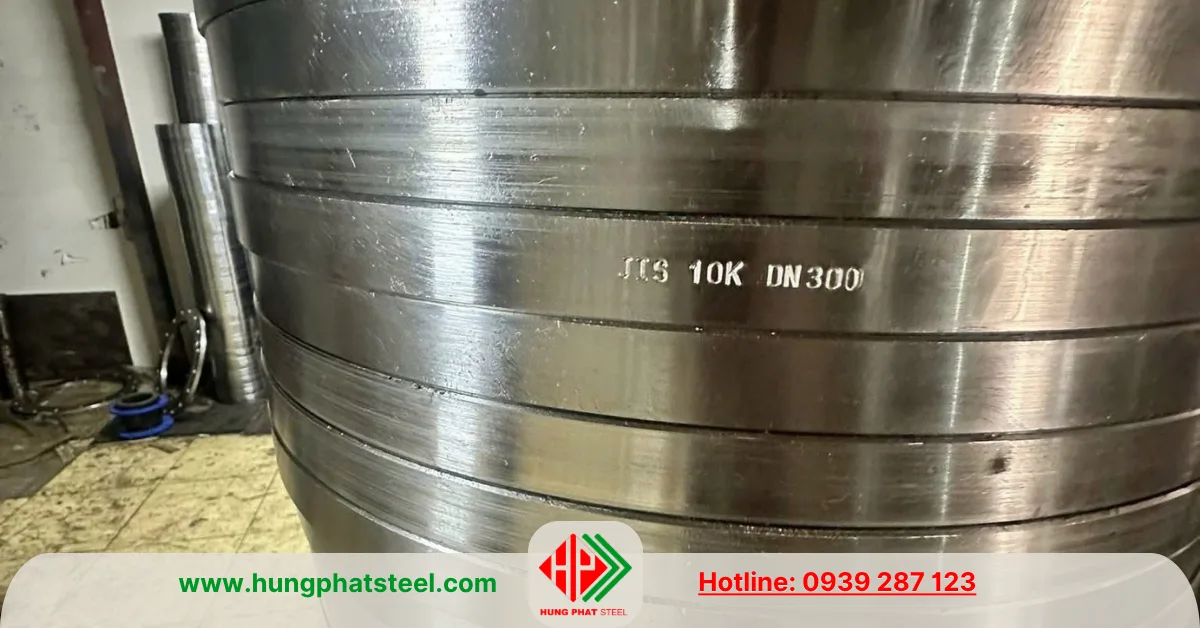

Mặt Bích JIS 10K DN300 (D325)

Mặt bích JIS 10K DN300 thường được sử dụng cho đường ống có đường kính danh nghĩa DN300. Ký hiệu D325 thường được dùng để chỉ đường kính ngoài ống khoảng 325 mm, tùy theo quy cách đường ống thực tế. Khi lựa chọn mặt bích, cần đối chiếu đường kính lỗ trong, đường kính ngoài mặt bích, số lượng lỗ bu lông và đường kính vòng tâm lỗ theo đúng tiêu chuẩn áp dụng.

Quy cách mặt bích JIS 10K DN300

Mặt bích JIS 10K DN300 có kích thước tương ứng với cấp áp lực 10K theo tiêu chuẩn JIS B2220 hoặc quy cách tương đương được nhà sản xuất công bố. Các thông số cần kiểm tra gồm đường kính ngoài mặt bích, độ dày, đường kính vòng tâm lỗ bu lông, số lỗ bu lông và kích thước lỗ tâm.

Quy cách		Thông số kỹ thuật mặt bích JIS 10K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
12	300	445	400	320	24	16	25	13.6

Xem thêm:
Ống thép phi 325 đen (DN300)
Mặt bích JIS 10K DN250
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN300

Kiểu dáng

Mặt bích JIS 10K DN300 được phân loại theo kết cấu kết nối và vật liệu chế tạo. Theo kiểu dáng, các dòng phổ biến gồm mặt bích hàn trượt (Slip-On), mặt bích hàn cổ (Weld Neck), mặt bích ren và mặt bích mù (Blind Flange). Tùy thiết kế, mặt bích có thể có bề mặt làm kín dạng RF hoặc FF.

Vật liệu

Theo vật liệu, sản phẩm thường được chế tạo từ thép carbon như SS400, thép rèn theo yêu cầu kỹ thuật hoặc inox 304, inox 316.

Mặt bích thép carbon thường được sử dụng trong hệ thống nước, đường ống công nghiệp và các công trình cơ khí.

Mặt bích inox phù hợp với những môi trường cần khả năng chống ăn mòn tốt hơn, tùy thuộc vào tính chất lưu chất và điều kiện vận hành.

Ứng dụng và lưu ý khi lựa chọn

Mặt bích JIS 10K DN300 được sử dụng trong hệ thống đường ống cấp nước, trạm bơm, nhà máy xử lý nước, hệ thống đường ống công nghiệp và các công trình cơ điện. Kết nối mặt bích giúp thuận tiện tháo lắp, bảo trì, thay thế van và thiết bị trong quá trình vận hành.

Khi mua mặt bích JIS 10K DN300 (D325), cần xác định chính xác tiêu chuẩn, kiểu mặt bích, vật liệu, đường kính ngoài ống thực tế và yêu cầu bề mặt làm kín.

Đồng thời, cần kiểm tra độ tương thích giữa mặt bích, gioăng làm kín và bu lông để bảo đảm khả năng lắp ghép. Cấp 10K là cấp áp lực danh nghĩa theo hệ tiêu chuẩn JIS, không nên quy đổi trực tiếp thành áp suất làm việc tối đa nếu chưa xét đến vật liệu, nhiệt độ và điều kiện sử dụng.

Đơn vị phân phối và gia công

Thép Hùng Phát cung ứng mặt bích JIS 10K DN300 bằng thép và inox theo nhu cầu công trình, hỗ trợ lựa chọn quy cách, vật liệu và gia công theo yêu cầu thực tế.
