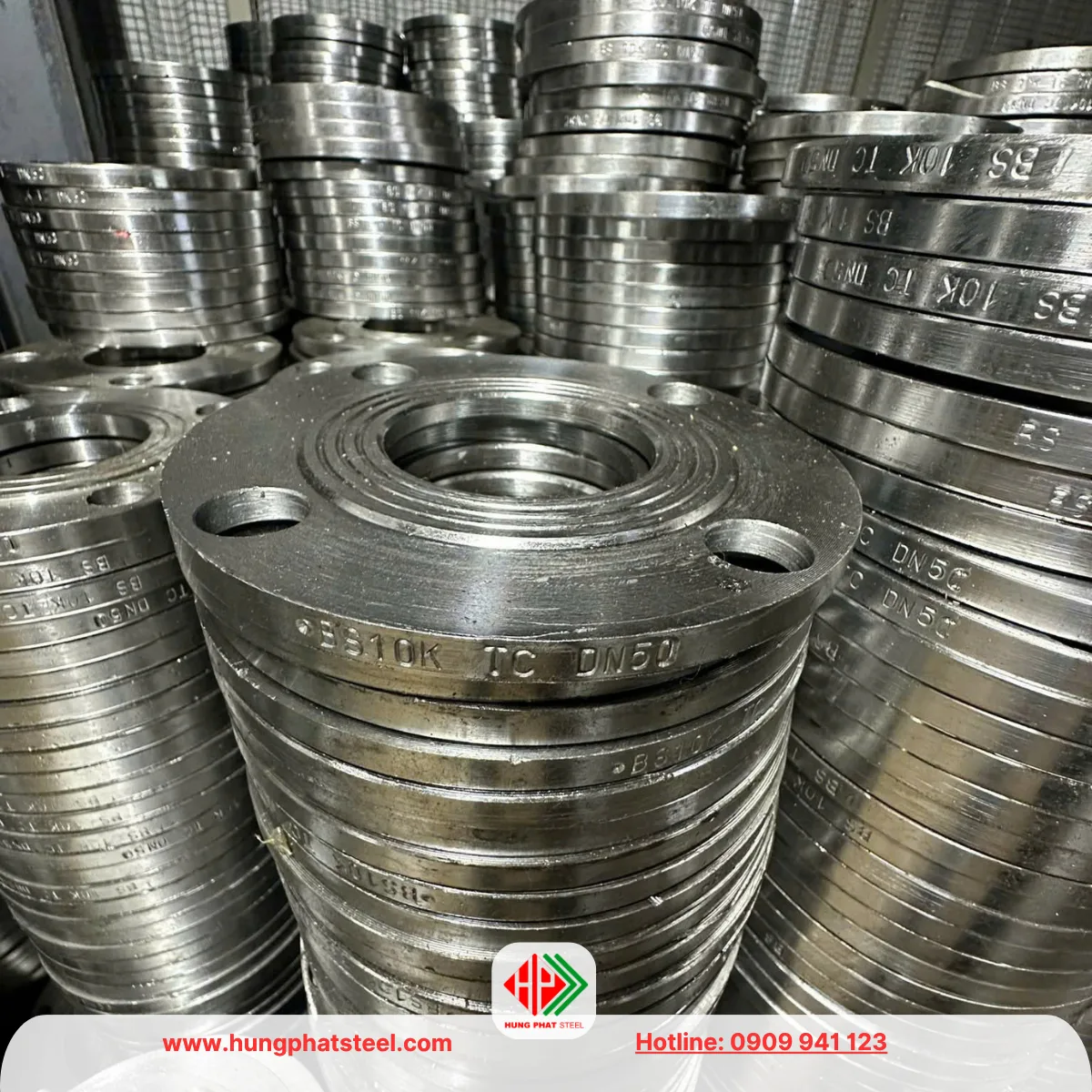

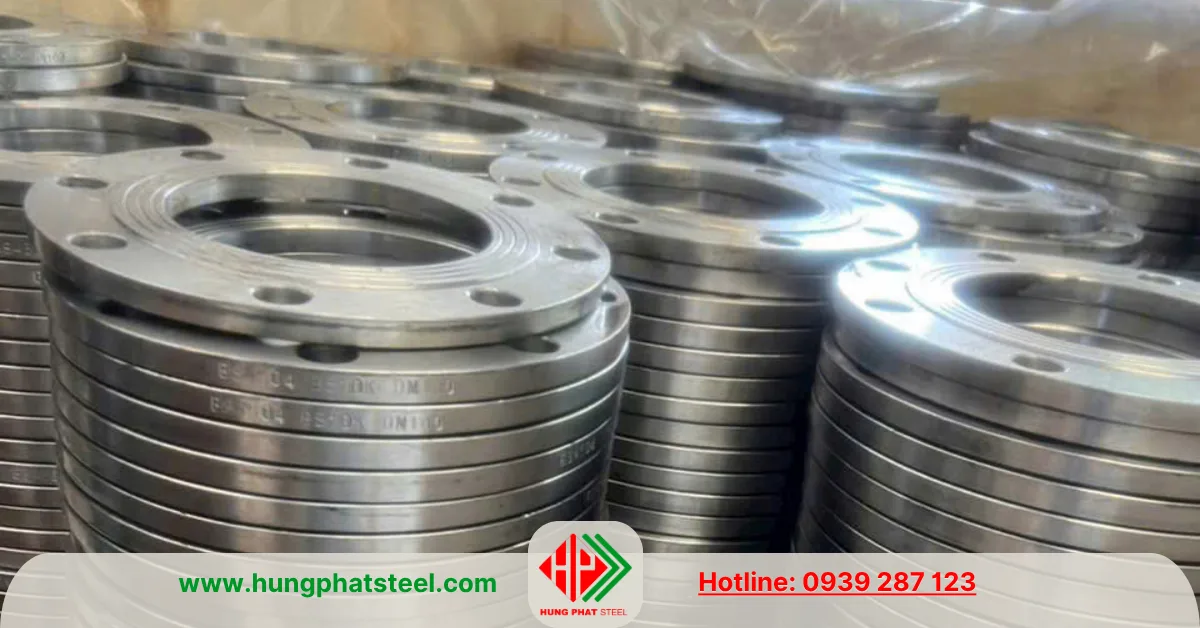

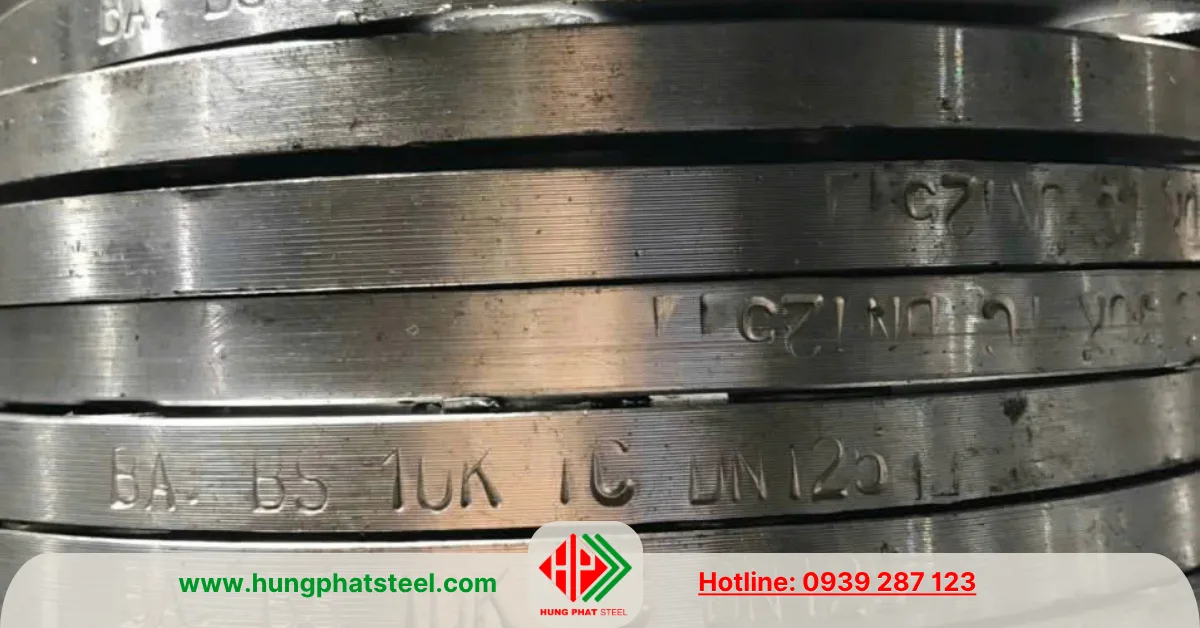

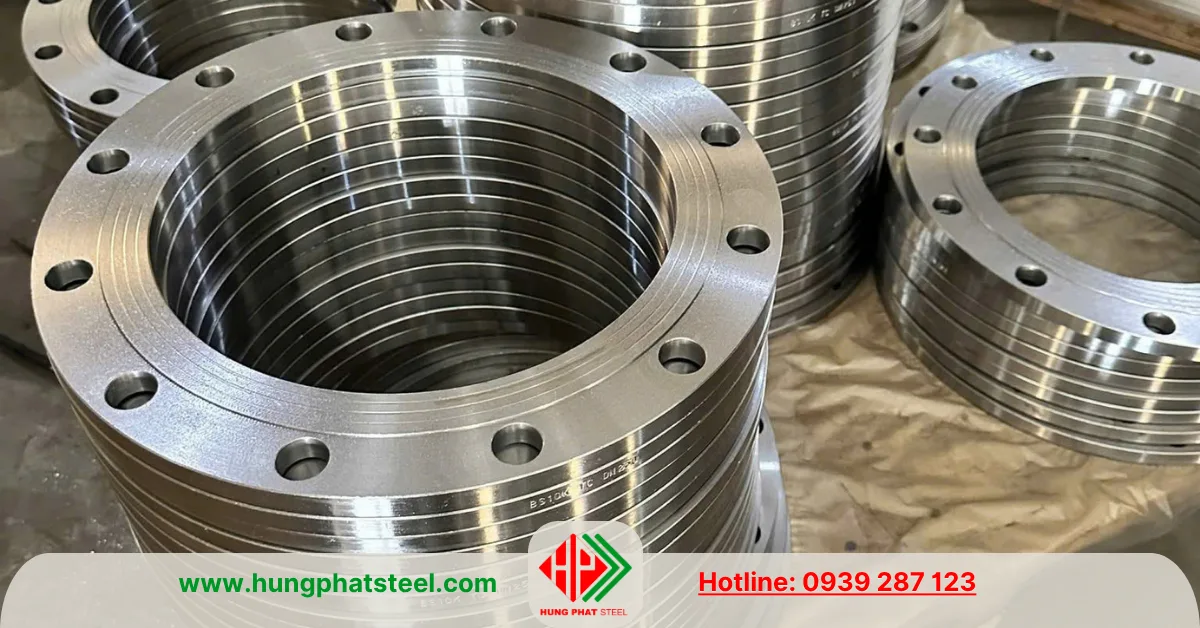

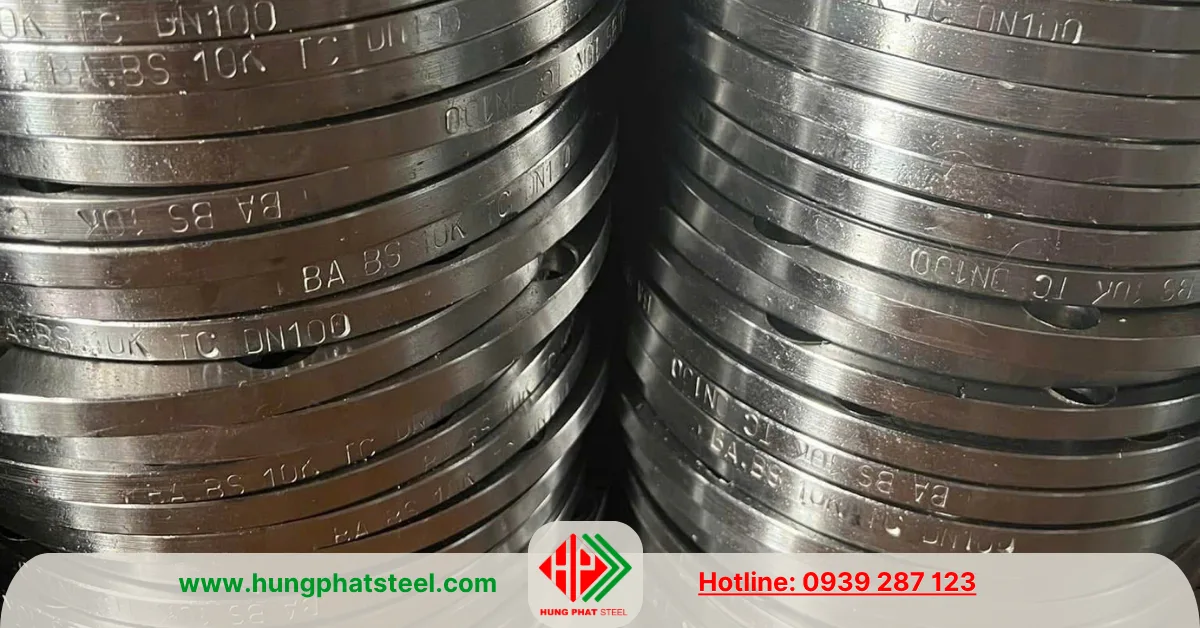

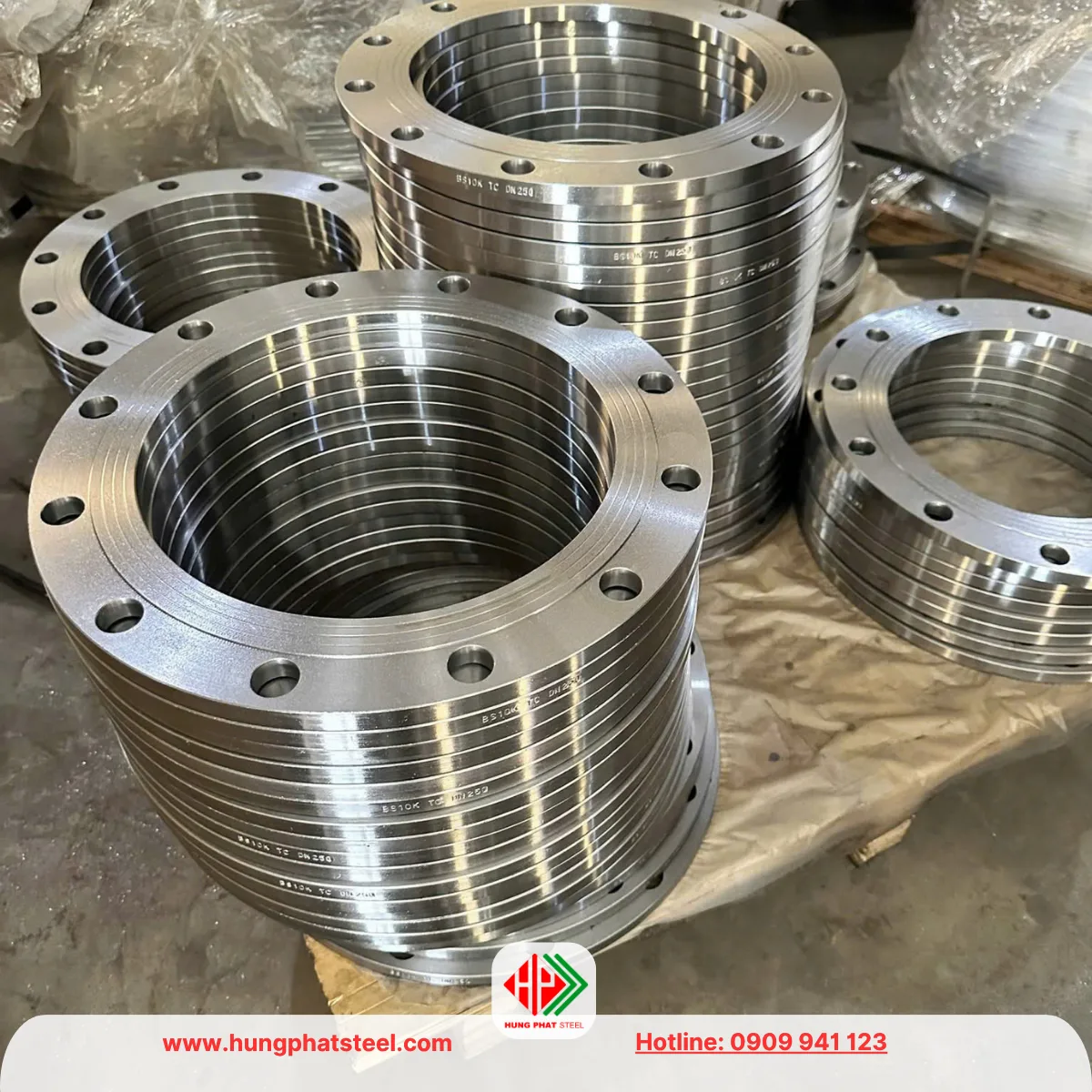

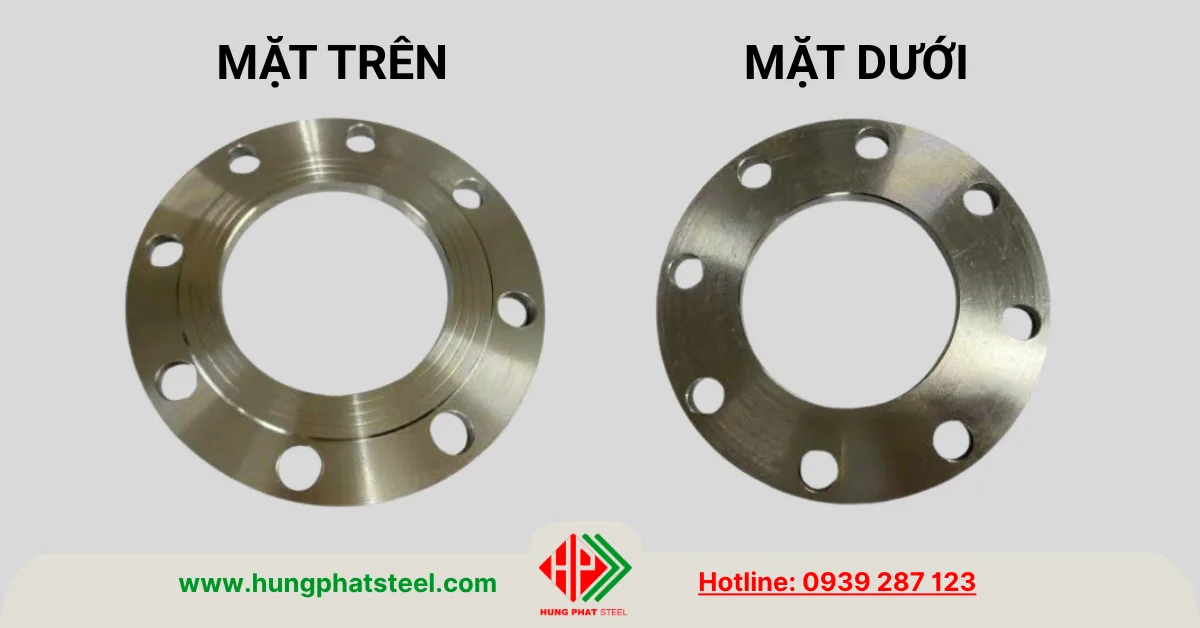

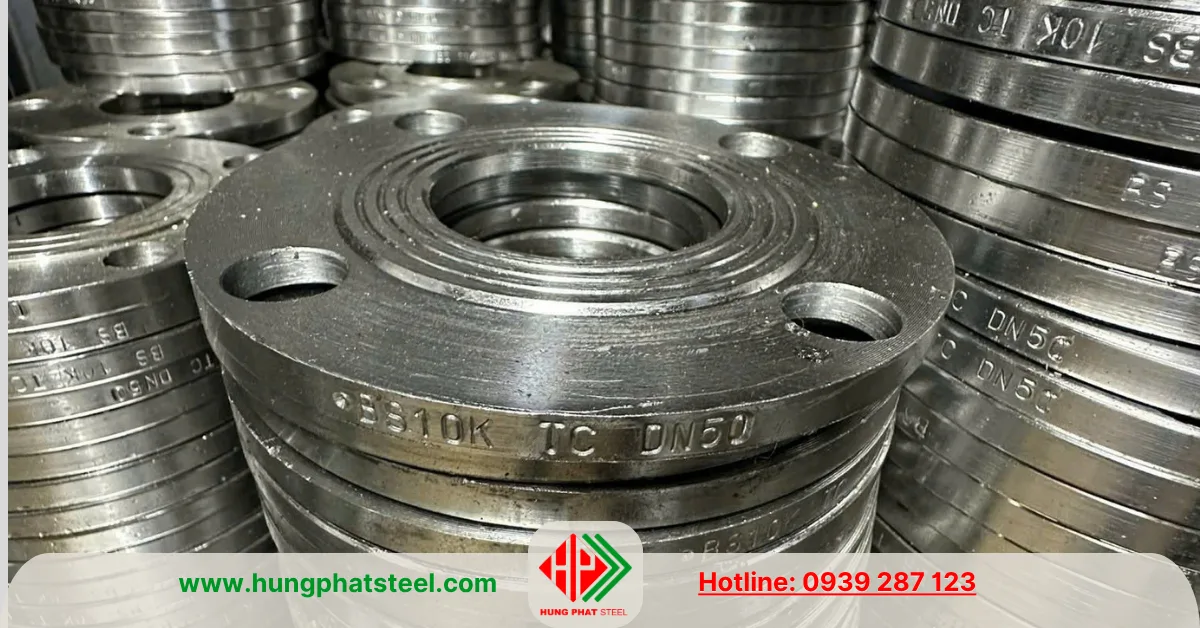

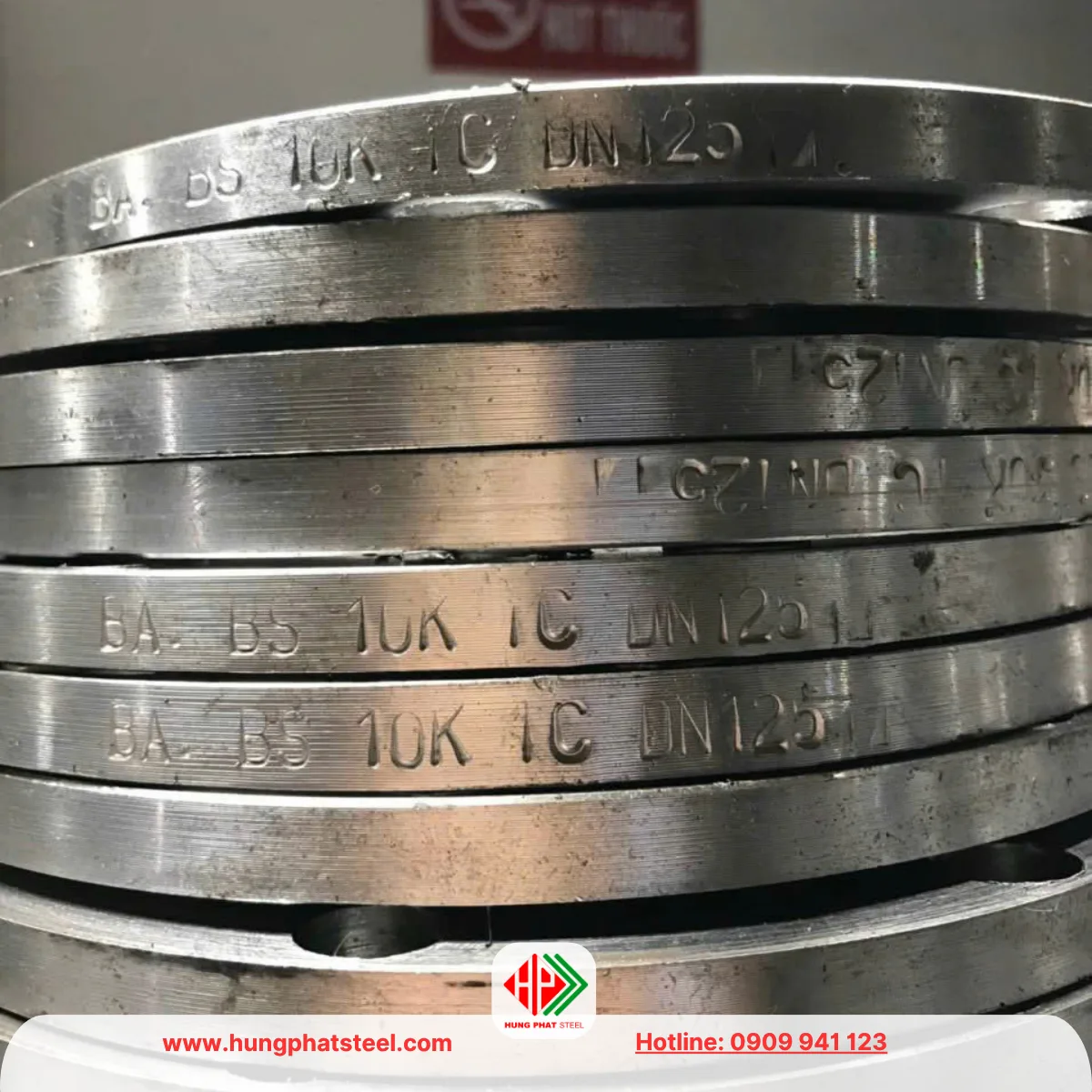

Mặt Bích BS 10K

Mô tả

Mặt bích BS 10K là cách gọi thương mại thường gặp trong ngành vật tư đường ống.

Mặt bích BS 10K là loại phụ kiện cơ khí dạng đĩa tròn, được sử dụng để kết nối đường ống với van, máy bơm và các thiết bị công nghiệp thông qua hệ thống bu lông, đai ốc.

Sản phẩm có nhiều kích thước từ DN15-DN600, vật liệu thép hoặc inox và kiểu kết cấu rỗng đặc, giúp tạo mối nối chắc chắn, thuận tiện tháo lắp, bảo trì và thay thế trong quá trình vận hành hệ thống đường ống.

Tiêu chuẩn Mặt Bích BS 10K

Mặt bích 10K thường được sử dụng để kết nối đường ống với van, máy bơm, thiết bị công nghiệp và các chi tiết đường ống khác. Kết cấu mặt bích cho phép tháo lắp thuận tiện khi bảo trì, sửa chữa hoặc thay thế thiết bị mà không cần cắt đường ống.

Sản phẩm được chế tạo từ nhiều loại vật liệu như thép carbon, inox 304 và inox 316. Tùy theo môi trường làm việc, người sử dụng lựa chọn vật liệu, kiểu kết nối và bề mặt làm kín phù hợp với yêu cầu kỹ thuật của hệ thống.

Thông số cơ bản

• Áp suất chịu lực ~10 bar (10 kg/cm²).
• Quy cách: Từ DN15 đến DN2000 (tương đương ống phi nhỏ đến phi lớn).
• Vật liệu: Thép carbon, SS400, Q235, A105, hoặc thép không gỉ (Inox 304, Inox 316).
• Phương pháp kết nối: Hàn (hàn cổ, hàn trượt) hoặc lắp ren.

Đặc điểm cấu tạo của mặt bích BS 10K

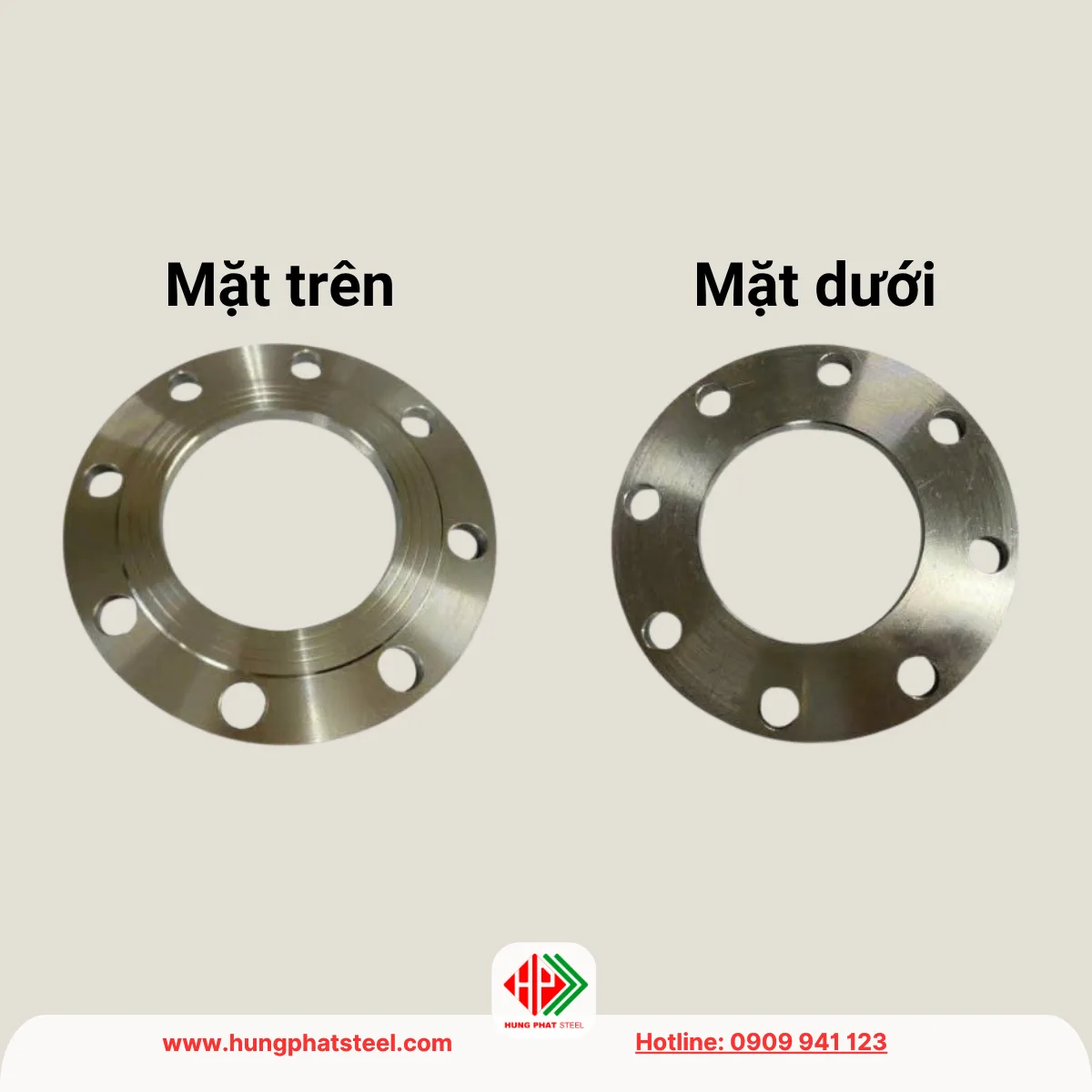

• Mặt bích có dạng đĩa tròn, phần giữa được gia công lỗ để kết nối với đường ống hoặc thiết bị. Xung quanh mặt bích là các lỗ bu lông được bố trí theo vòng tròn, dùng để liên kết với mặt bích đối diện thông qua bu lông và đai ốc.
• Khi lắp đặt, gioăng làm kín thường được đặt giữa hai bề mặt tiếp xúc nhằm hạn chế rò rỉ lưu chất. Độ kín của mối nối phụ thuộc vào chất lượng mặt bích, loại gioăng, lực siết bu lông và điều kiện vận hành.

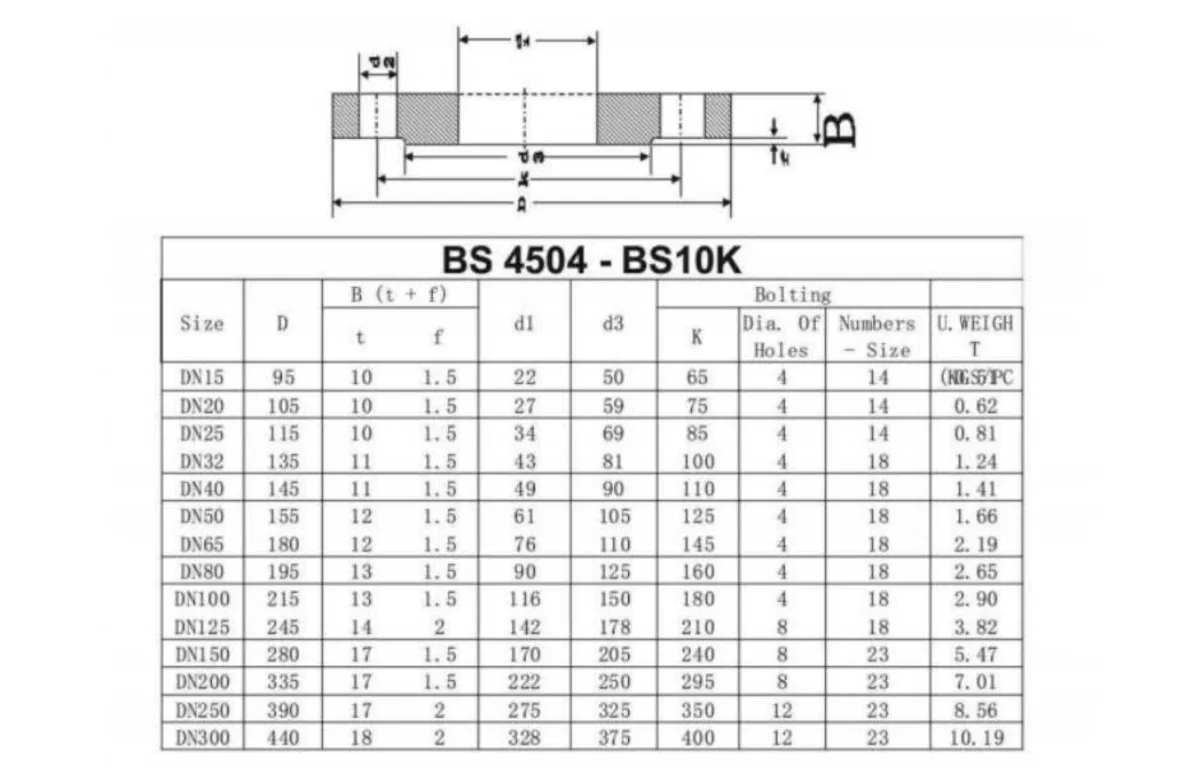

• Các thông số quan trọng gồm đường kính ngoài, đường kính lỗ tâm, độ dày, số lượng lỗ bu lông, đường kính vòng chia lỗ bu lông và kiểu bề mặt làm kín. Những thông số này phải phù hợp với tiêu chuẩn áp dụng để bảo đảm khả năng lắp ghép.

Tham khảo thêm:
Mặt bích BS 4504 PN16
Mặt bích tiêu chuẩn JIS
Mặt bích các loại

Phân loại mặt bích 10K theo kiểu dáng

Mặt bích BS10K rỗng

Mặt bích BS10K rỗng là loại mặt bích có lỗ tâm xuyên suốt, được sử dụng để kết nối trực tiếp với đường ống, van và các thiết bị trong hệ thống dẫn lưu chất.

Sản phẩm thường được gia công theo dạng mặt bích hàn trượt hoặc các kiểu kết nối phù hợp với thiết kế đường ống, giúp quá trình lắp đặt thuận tiện và tạo liên kết chắc chắn khi siết bu lông

Mặt bích BS10K hàn trượt (Slip On)

Mặt bích hàn trượt có lỗ tâm cho phép luồn ống qua trước khi hàn cố định. Kiểu mặt bích này thuận tiện trong quá trình lắp đặt và thường được sử dụng trong các hệ thống cấp nước, đường ống công nghiệp và cơ điện.

Khi lựa chọn, cần kiểm tra đường kính ngoài của ống, chiều dày thành ống và kích thước mặt bích để bảo đảm kết nối phù hợp.

Mặt bích BS10K hàn cổ (Weld Neck)

Mặt bích hàn cổ có phần cổ thuôn dài, được kết nối với đường ống bằng phương pháp hàn đối đầu. Thiết kế này hỗ trợ phân bố ứng suất tại khu vực kết nối và thường được sử dụng trong các hệ thống yêu cầu kỹ thuật cụ thể về áp lực, nhiệt độ hoặc tải trọng.

Mặt bích BS10K ren (Threaded Flange)

Mặt bích ren được gia công ren bên trong để lắp với đầu ống có ren ngoài. Sản phẩm có thể được sử dụng tại những vị trí không thuận tiện cho việc hàn. Cần xác định đúng tiêu chuẩn ren, kích thước và điều kiện làm việc trước khi sử dụng.

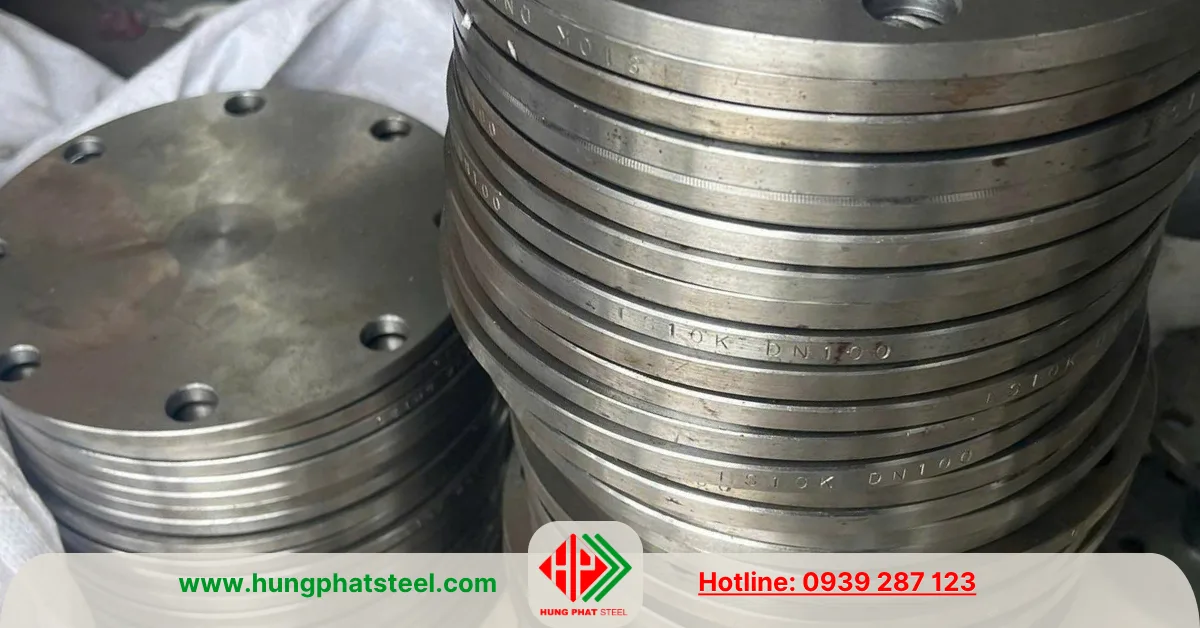

Mặt bích BS10K mù (Blind Flange)

Mặt bích mù không có lỗ thông dòng, được dùng để bịt kín đầu đường ống, cửa chờ hoặc vị trí kết nối trên thiết bị. Loại mặt bích này thuận tiện khi cần cô lập một nhánh đường ống hoặc dự phòng khả năng mở rộng hệ thống.

Mặt bích BS 10K hàn lồng (Lap jont Flange)

Mặt bích lồng có khả năng xoay tương đối với đầu nối chuyên dụng, giúp căn chỉnh lỗ bu lông dễ dàng hơn trong quá trình lắp đặt. Loại này được sử dụng trong những hệ thống có yêu cầu kết cấu kết nối đặc biệt.

Phân loại theo bề mặt làm kín

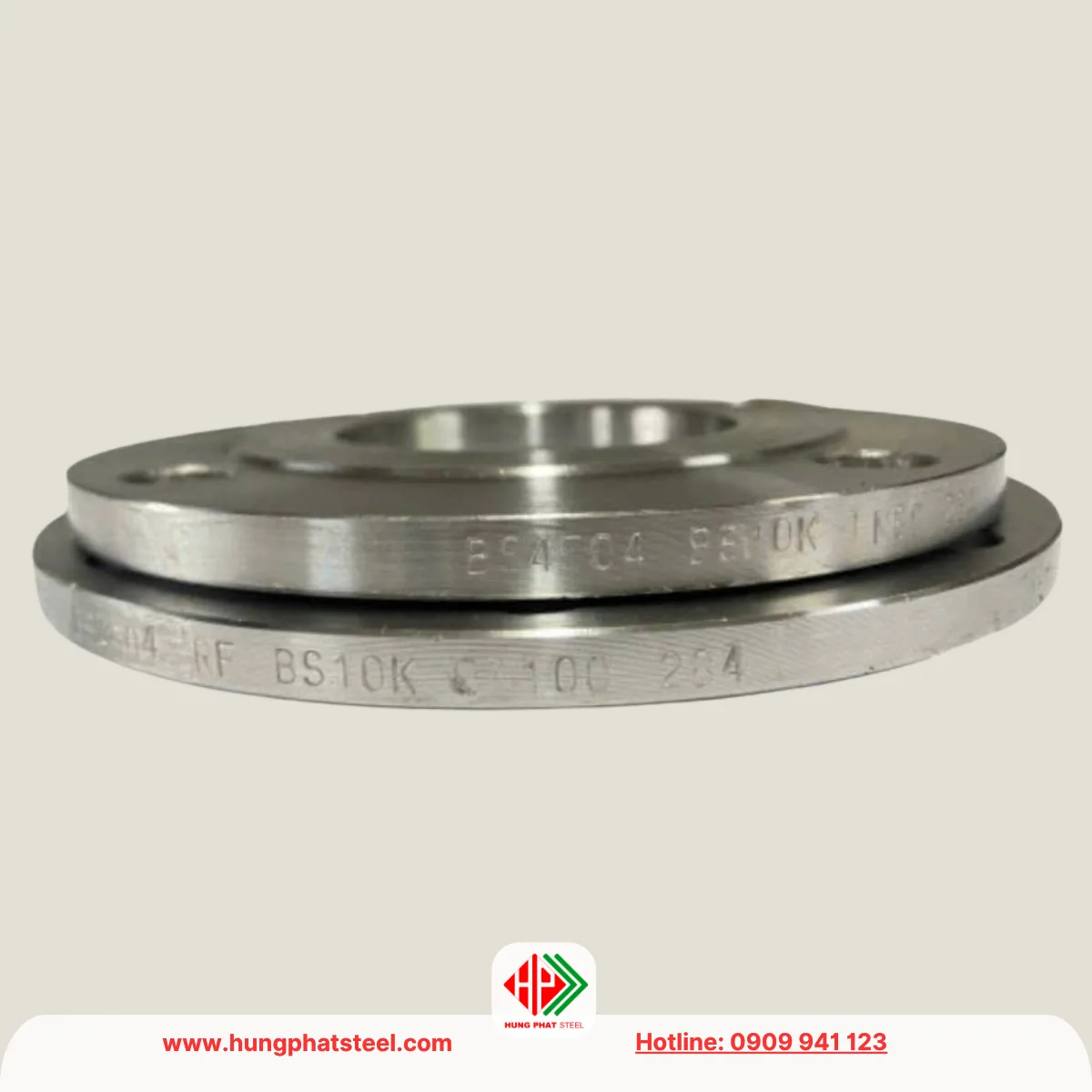

Mặt bích RF BS 10K

RF là viết tắt của Raised Face, nghĩa là mặt bích có bề mặt làm kín nhô lên. Kiểu bề mặt này thường được sử dụng với gioăng phù hợp để tạo độ kín cho mối nối.

Mặt bích FF BS 10K

FF là viết tắt của Flat Face, nghĩa là mặt bích có bề mặt làm kín phẳng. Kiểu mặt này thường được sử dụng trong những kết nối được thiết kế tương ứng, đặc biệt khi cần bảo đảm sự tiếp xúc phù hợp giữa hai bề mặt.

Không nên tự ý ghép mặt bích RF và FF nếu chưa xác nhận tính tương thích. Việc lựa chọn gioăng cần căn cứ vào môi chất, áp suất, nhiệt độ và vật liệu mặt bích.

Vật liệu sản xuất mặt bích 10K

Mặt bích thép carbon BS 10K

Mặt bích thép carbon được sử dụng phổ biến trong hệ thống cấp nước, đường ống công nghiệp, khí nén và nhiều ứng dụng cơ khí. Vật liệu này có độ bền cơ học tốt, thuận tiện gia công và phù hợp với nhiều yêu cầu lắp đặt.

Tùy điều kiện sử dụng, mặt bích thép carbon có thể được sơn bảo vệ hoặc xử lý bề mặt theo yêu cầu. Với môi trường dễ gây ăn mòn, cần lựa chọn biện pháp bảo vệ phù hợp.

Mặt bích inox 304 BS 10K

Mặt bích inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, được sử dụng trong hệ thống cấp nước, thực phẩm, cơ khí và một số ứng dụng công nghiệp.

Mặt bích inox 316 BS 10K

Mặt bích inox 316 thường được lựa chọn cho môi trường có yêu cầu chống ăn mòn cao hơn inox 304, tùy thuộc thành phần môi chất và điều kiện làm việc. Sản phẩm có thể được sử dụng trong một số ngành hóa chất, hàng hải và công nghiệp chế biến.

Ứng dụng của mặt bích 10K

• Mặt bích 10K được sử dụng trong nhiều hệ thống đường ống khi đáp ứng đúng yêu cầu thiết kế, bao gồm hệ thống cấp thoát nước, trạm bơm, đường ống công nghiệp, hệ thống HVAC và các cụm van.
• Trong hệ thống PCCC, mặt bích được dùng để kết nối van, máy bơm và đường ống tại các vị trí được thiết kế dạng mặt bích. Việc lựa chọn vật tư phải đáp ứng yêu cầu của hồ sơ kỹ thuật và quy định nghiệm thu của công trình.
• Ưu điểm của kết nối mặt bích là dễ tháo lắp, thuận tiện bảo trì và có thể thay thế từng thiết bị mà không cần tháo dỡ toàn bộ tuyến ống. Tuy nhiên, khả năng chịu áp lực thực tế phụ thuộc vào tiêu chuẩn, vật liệu, nhiệt độ và điều kiện vận hành, không chỉ dựa vào ký hiệu 10K.

Lưu ý khi lựa chọn mặt bích BS 10K

Khi đặt mua mặt bích, cần xác nhận tiêu chuẩn chính xác là JIS 10K hay BS 4504 PN10. Hai hệ tiêu chuẩn này không mặc nhiên tương thích, ngay cả khi cùng đường kính danh nghĩa.

Ngoài ra, cần xác định kích thước DN, vật liệu, kiểu kết nối, bề mặt làm kín, số lượng lỗ bu lông và yêu cầu gia công. Với các công trình công nghiệp hoặc PCCC, nên đối chiếu trực tiếp bản vẽ và bảng vật tư trước khi đặt hàng để tránh sai lệch khi lắp đặt.

Xuất xứ sản phẩm

Hàng nhập khẩu

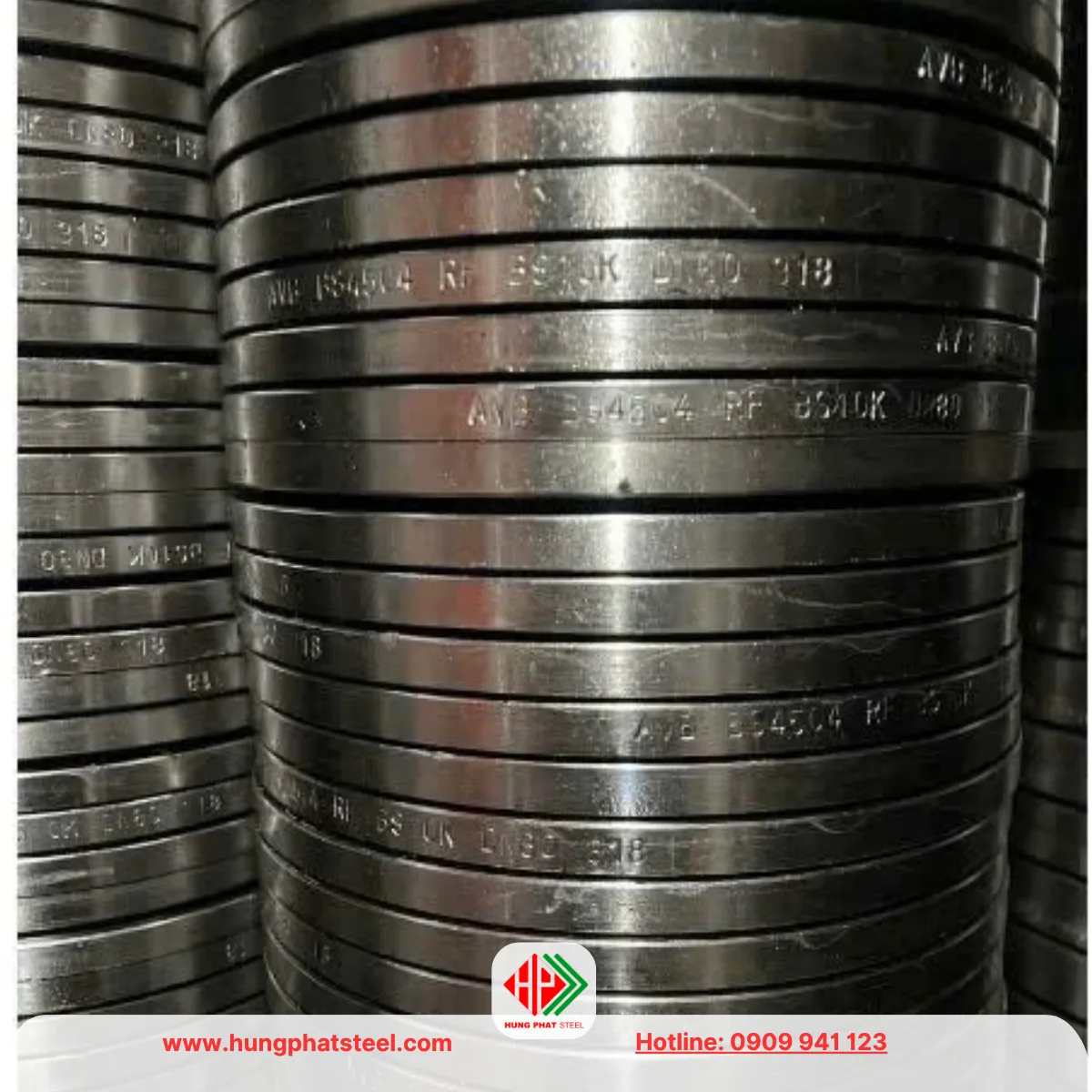

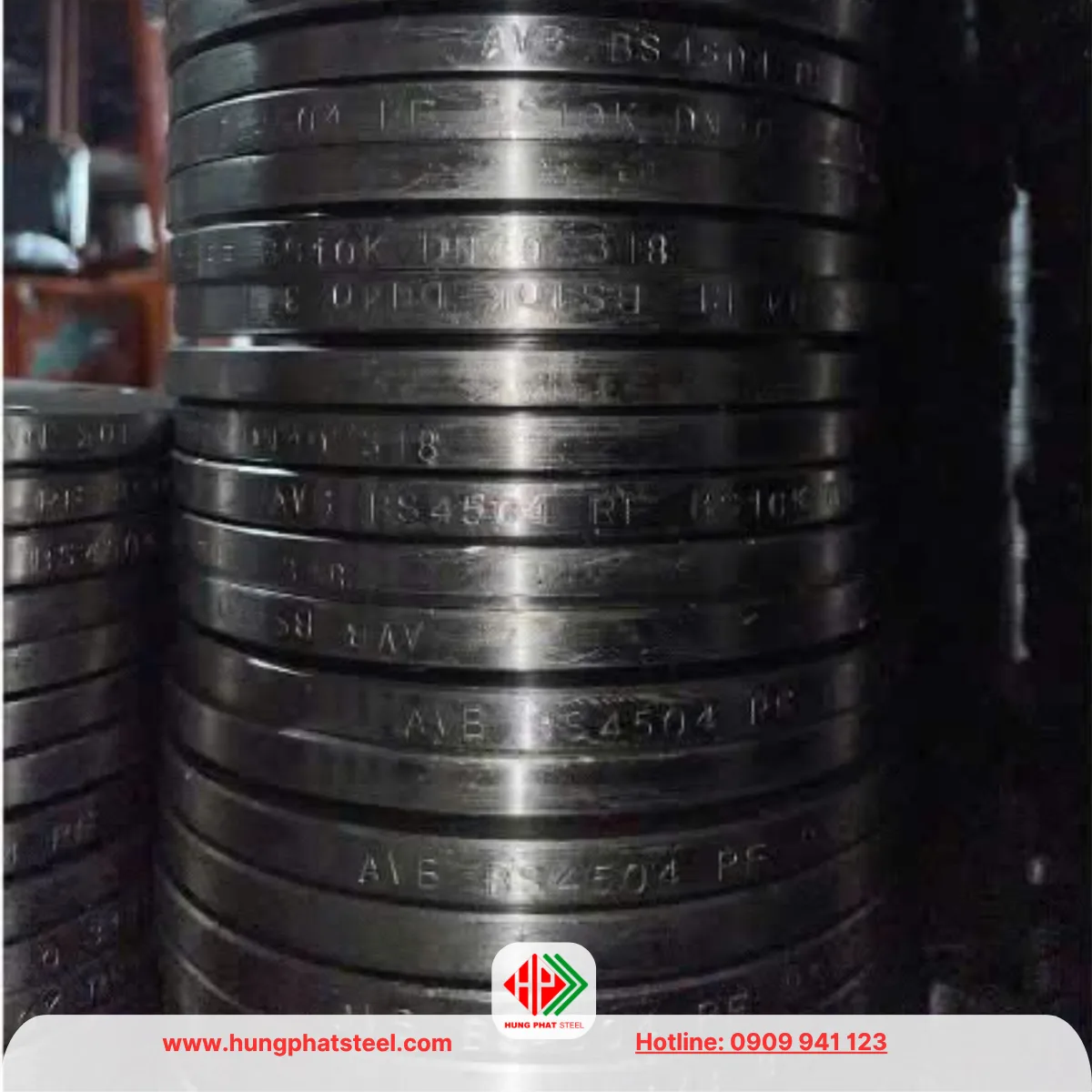

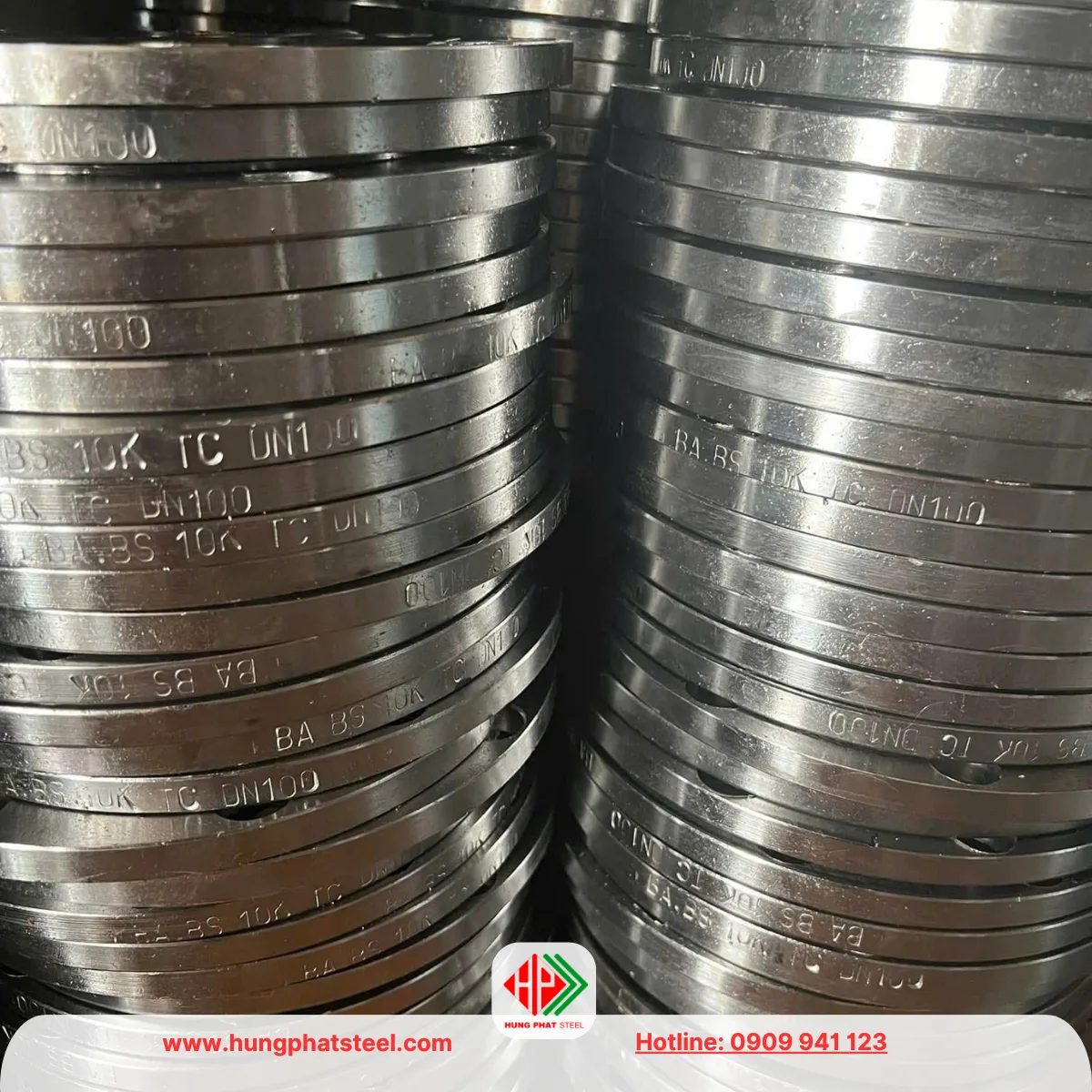

Mặt bích BS 10K hàng nhập khẩu tại Thép Hùng Phát có nhiều lựa chọn về kích thước, vật liệu và kiểu kết nối, đáp ứng nhu cầu sử dụng trong hệ thống cấp thoát nước, PCCC, cơ điện và đường ống công nghiệp. Sản phẩm được cung cấp theo quy cách và số lượng thực tế của từng đơn hàng, phù hợp với yêu cầu lắp đặt tại công trình.

Gia công theo yêu cầu

Bên cạnh hàng nhập khẩu, Thép Hùng Phát còn nhận gia công mặt bích theo bản vẽ và quy cách yêu cầu. Khách hàng có thể đặt gia công theo kích thước, độ dày, đường kính lỗ tâm, số lượng lỗ bu lông và vật liệu cụ thể, thuận tiện cho các dự án cần quy cách riêng hoặc đồng bộ với hệ thống đường ống hiện hữu.

Thép Hùng Phát cung cấp mặt bích thép và inox theo quy cách, vật liệu và yêu cầu kỹ thuật của công trình. Khách hàng có thể gửi bản vẽ hoặc danh sách vật tư để kiểm tra tiêu chuẩn, kích thước và lựa chọn đúng loại mặt bích cho hệ thống đường ống.
