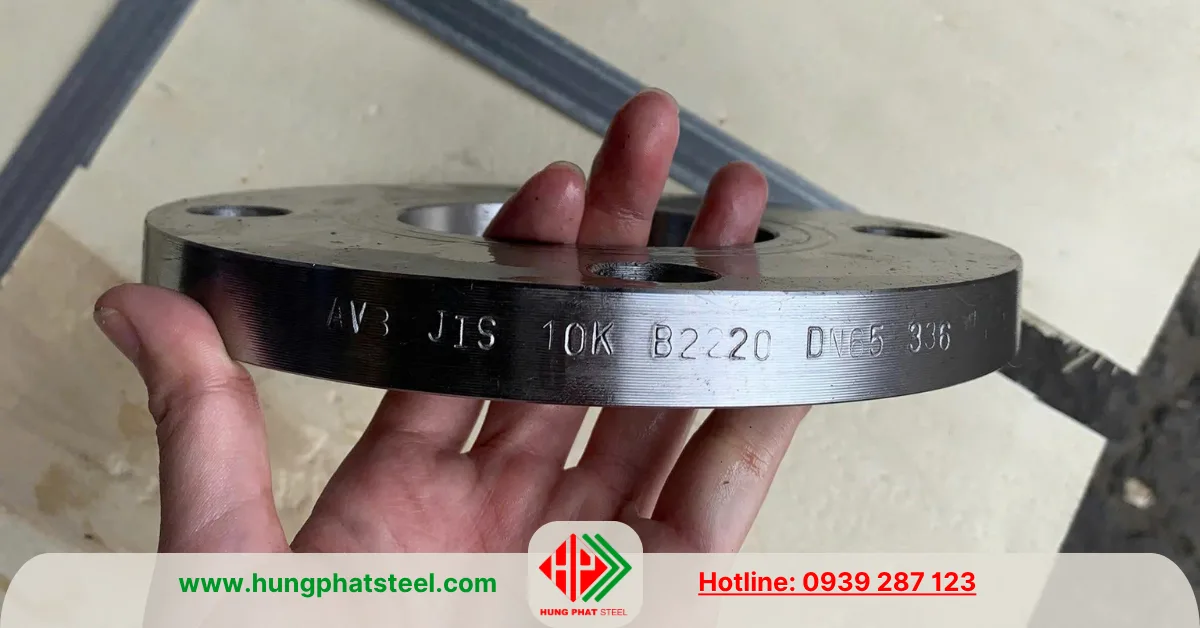

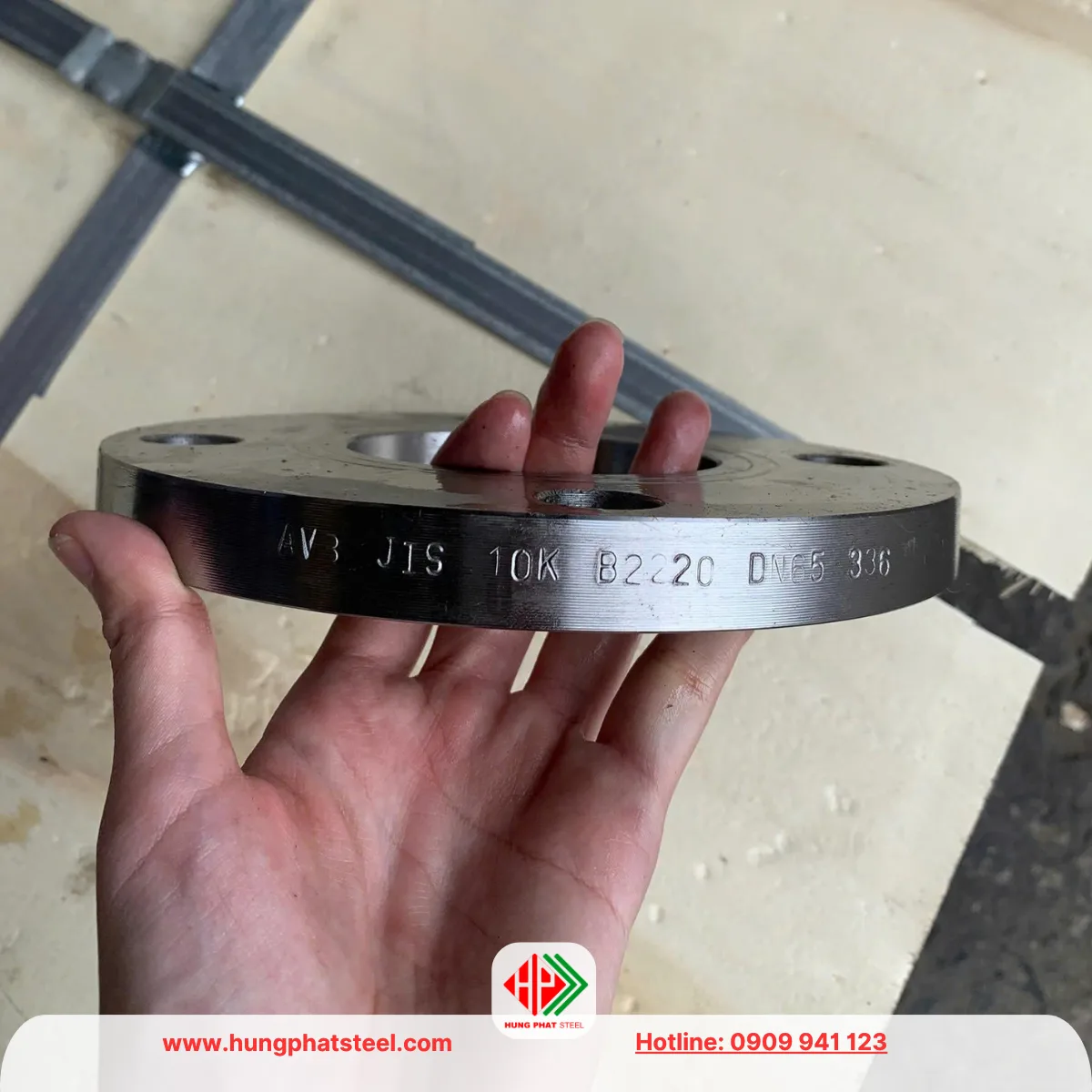

Mặt Bích JIS 10K DN65

Thép Hùng Phát cung cấp các dòng mặt bích phục vụ hệ thống đường ống, cơ khí và công nghiệp. Mặt bích JIS 10K DN65 có thể được lựa chọn theo vật liệu, kết cấu và yêu cầu sử dụng của từng công trình. Khách hàng nên cung cấp tiêu chuẩn, bản vẽ hoặc thông số kết nối thực tế để đối chiếu quy cách trước khi đặt hàng.

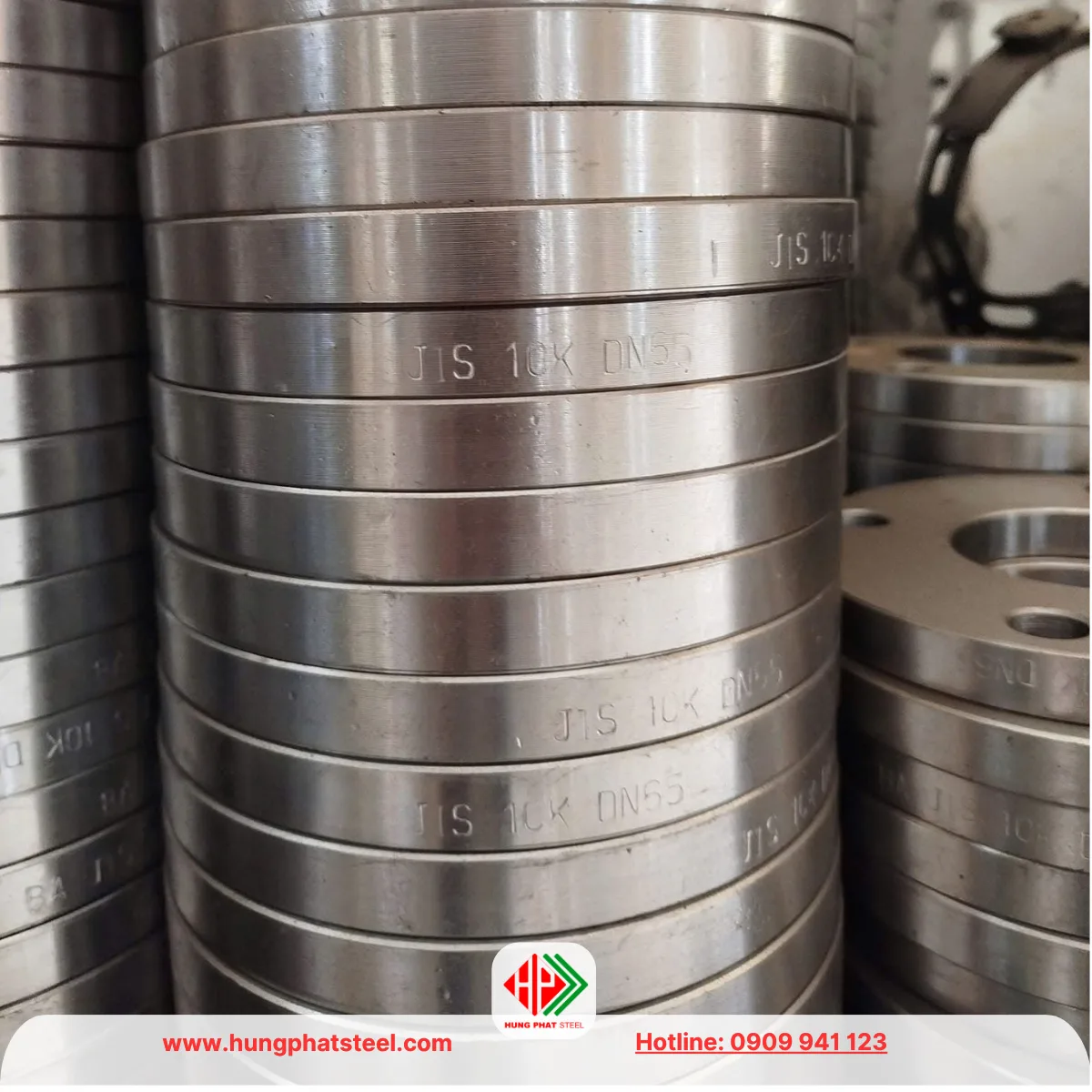

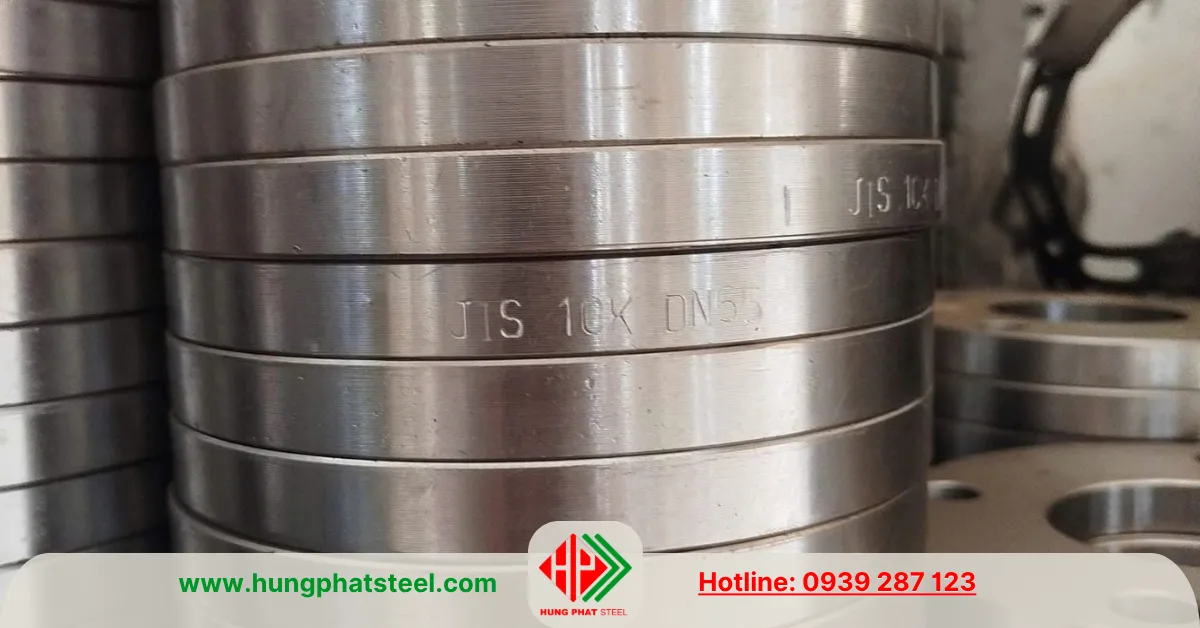

Mặt bích JIS 10K DN65 là phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn JIS của Nhật Bản, có kích thước danh nghĩa DN65, thường sử dụng cho đường ống thép đường kính ngoài D76. Sản phẩm được ứng dụng trong hệ thống cấp thoát nước, đường ống công nghiệp, hệ thống bơm, van công nghiệp và các cụm thiết bị cơ khí.

Đặc điểm mặt bích JIS 10K DN65

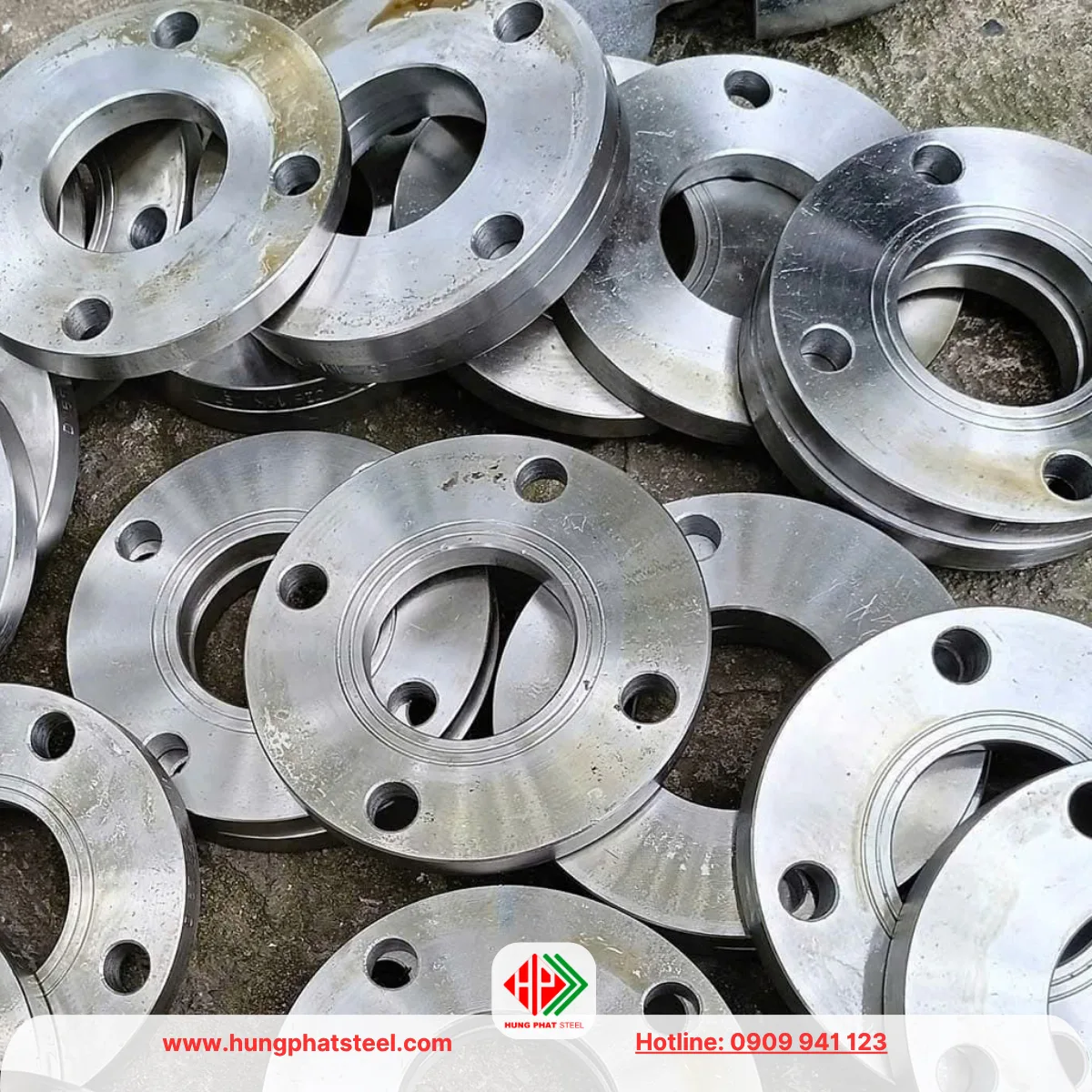

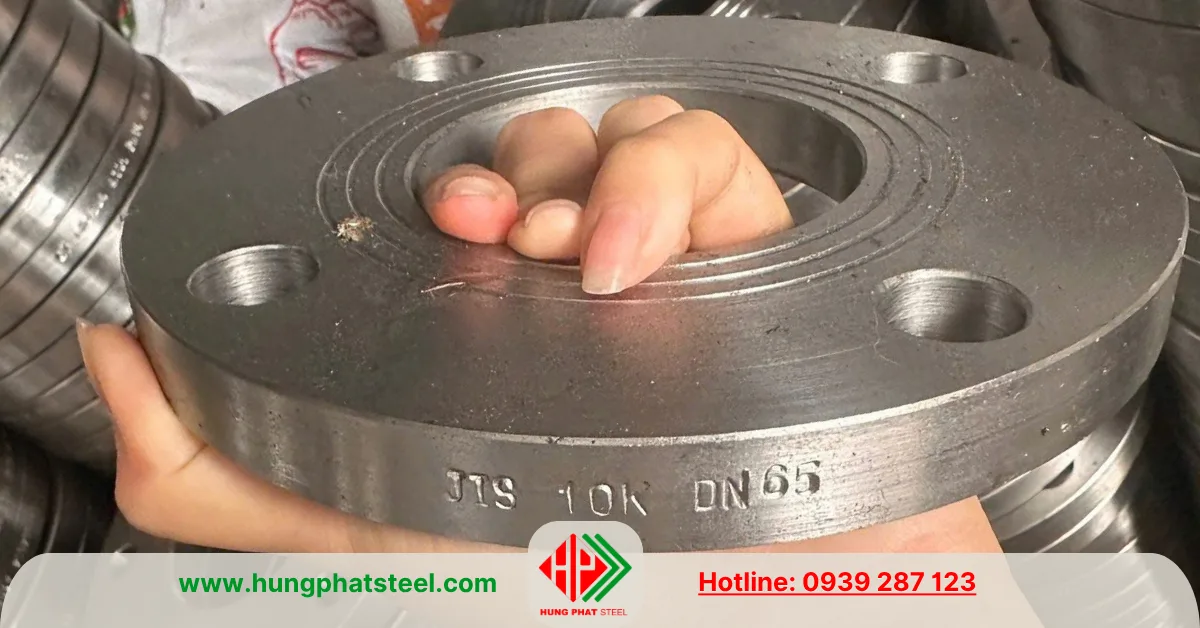

Mặt bích có kết cấu dạng đĩa tròn, phần trung tâm được gia công lỗ phù hợp với đường ống, xung quanh có các lỗ bulong để liên kết với mặt bích đối diện. Khi lắp đặt, hai mặt bích được ghép bằng bulong, đai ốc và gioăng làm kín, tạo thành mối nối chắc chắn nhưng vẫn có thể tháo rời khi cần kiểm tra, sửa chữa hoặc thay thế thiết bị.

Ký hiệu JIS 10K thể hiện dòng mặt bích theo tiêu chuẩn JIS với cấp áp lực danh nghĩa 10K. Khả năng làm việc thực tế còn phụ thuộc vào vật liệu, nhiệt độ, kiểu kết cấu và điều kiện vận hành của hệ thống.

Quy cách kích thước

Quy cách		Thông số kỹ thuật mặt bích JIS 10K						Trọng lượng
Inch	DN (mm)	ĐKN D	Tâm lỗ	Lỗ thoát	Độ dày	Số lỗ	ĐK lỗ bulông	Kg/cái
2-1/2	65	175	140	77.5	18	4	19	2.6

Xem thêm:
Ống thép phi 76 đen (DN65)

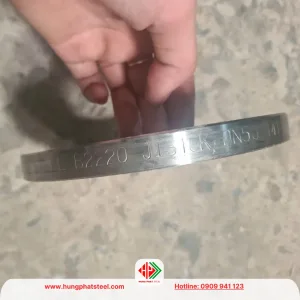

Mặt bích JIS 10K DN50
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN65

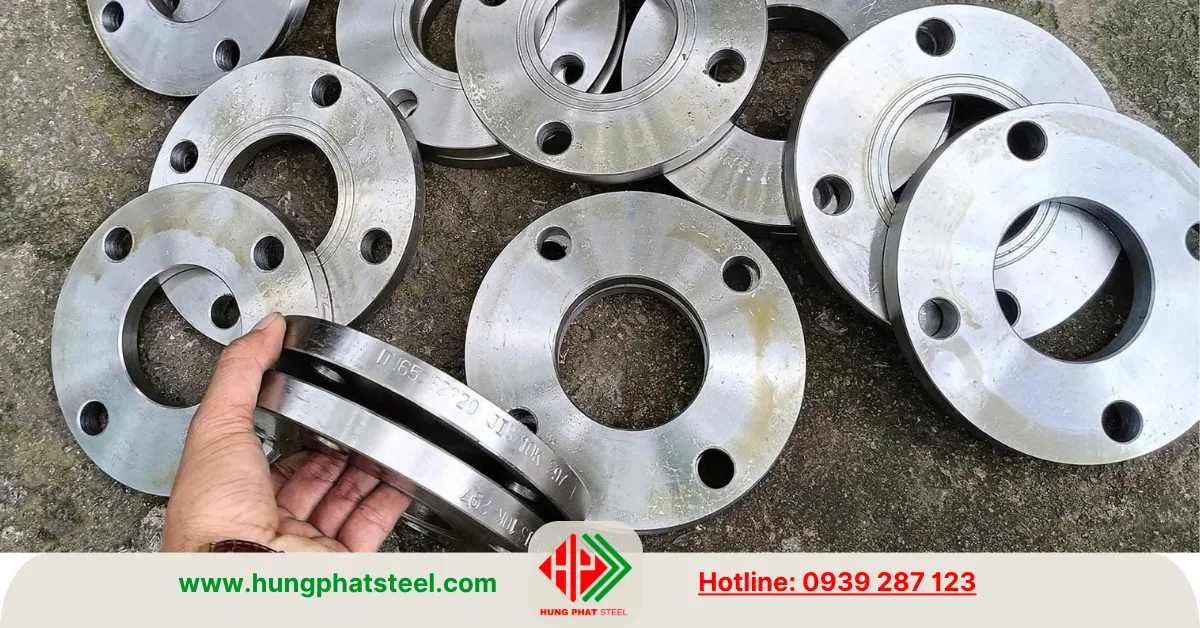

Mặt bích thép JIS 10K DN65

A105
SS400
Q235

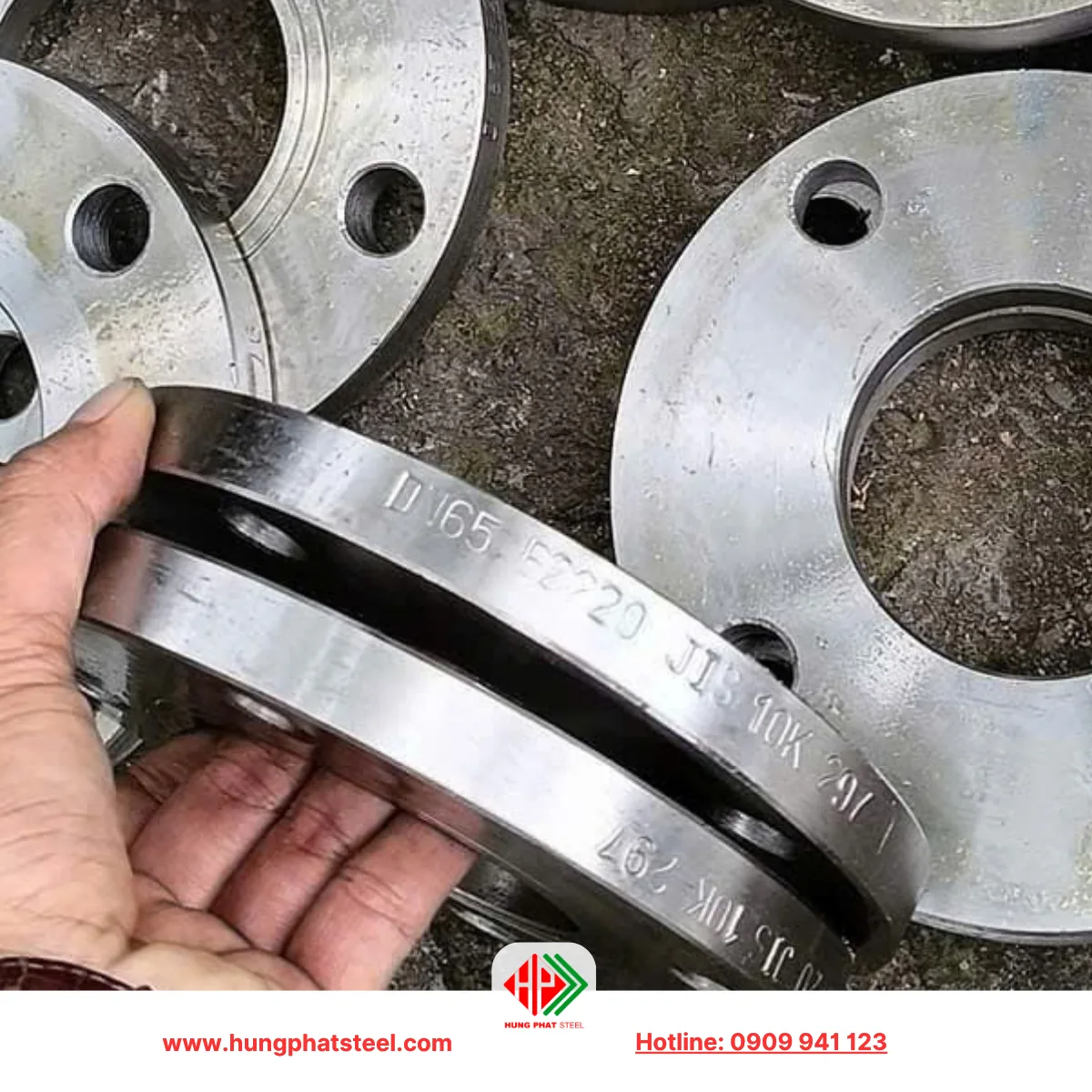

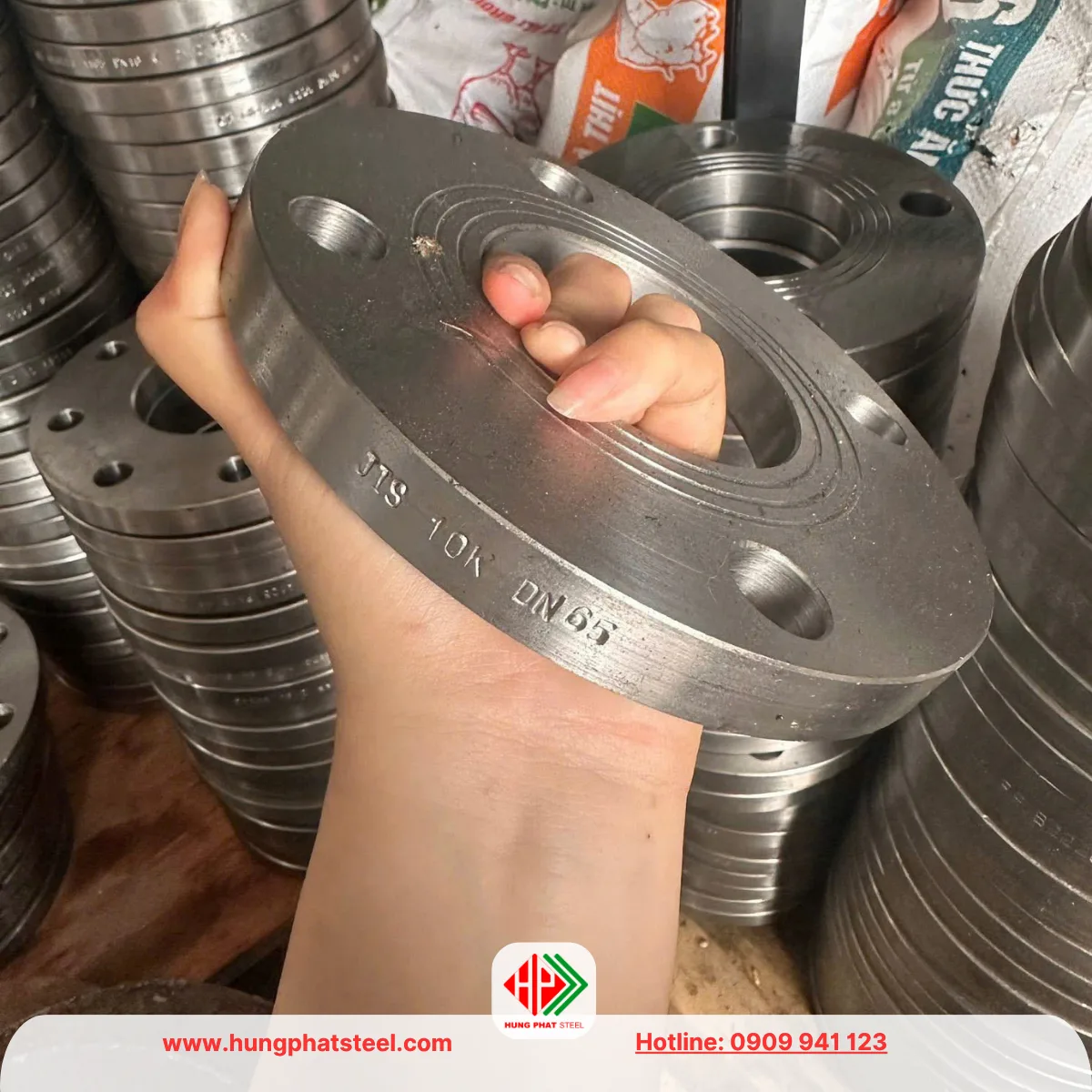

Mặt bích thép carbon JIS 10K DN65 là dòng sản phẩm thường được sử dụng trong hệ thống đường ống công nghiệp, cấp nước, hệ thống bơm và các công trình cơ khí. Vật liệu thép carbon có khả năng chịu lực phù hợp với nhiều điều kiện làm việc thông dụng, thuận tiện cho gia công và hàn nối. Đối với môi trường ẩm, ngoài trời hoặc có nguy cơ ăn mòn, mặt bích có thể được sơn bảo vệ hoặc xử lý bề mặt theo yêu cầu.

Mặt bích INOX JIS 10K DN65

Mặt bích inox 201 JIS 10K DN65 phù hợp với một số ứng dụng cơ khí và đường ống không yêu cầu khả năng chống ăn mòn quá cao. Tuy nhiên, inox 201 có khả năng chống ăn mòn thấp hơn inox 304 trong nhiều môi trường, vì vậy cần cân nhắc kỹ khi sử dụng ở nơi thường xuyên tiếp xúc với nước hoặc hóa chất.

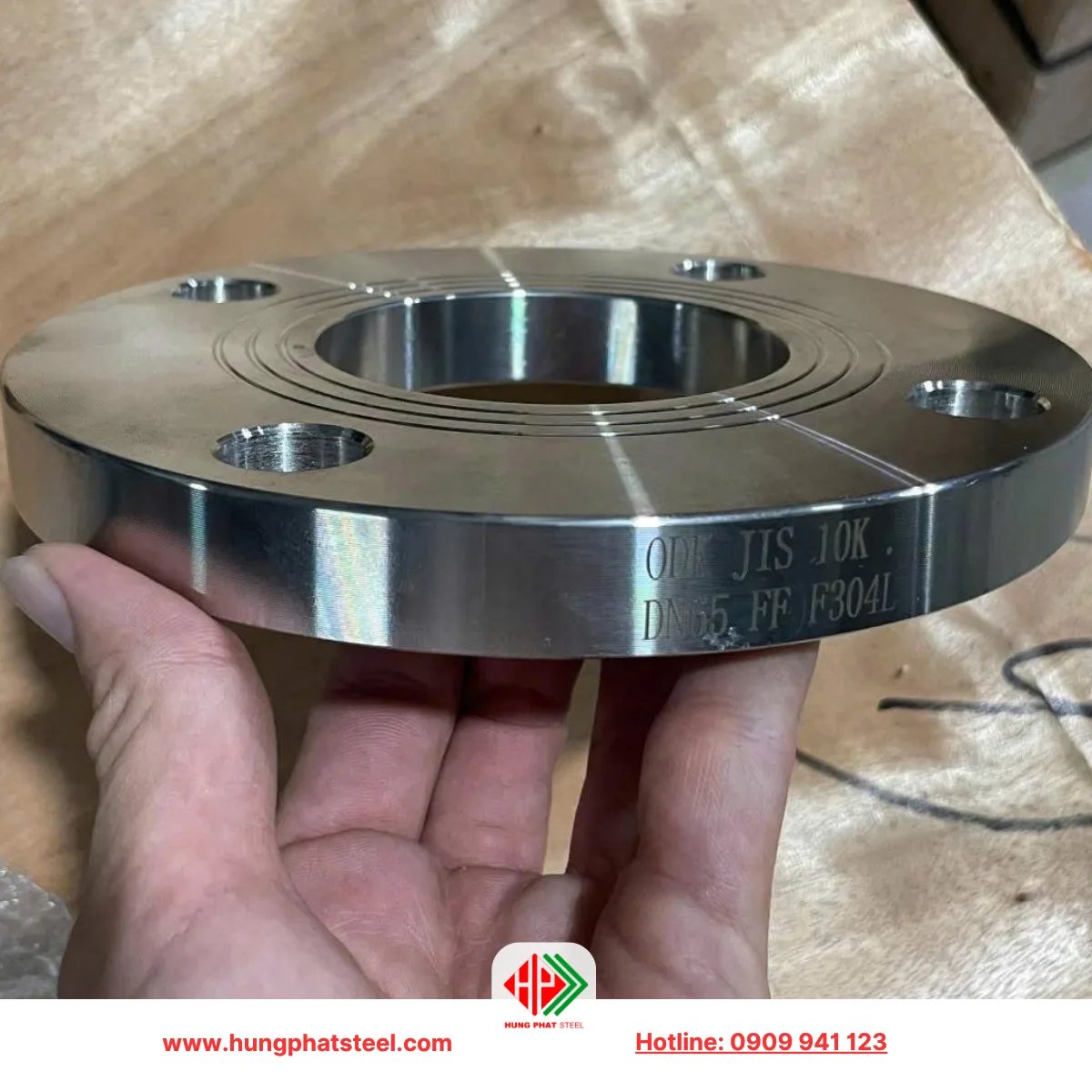

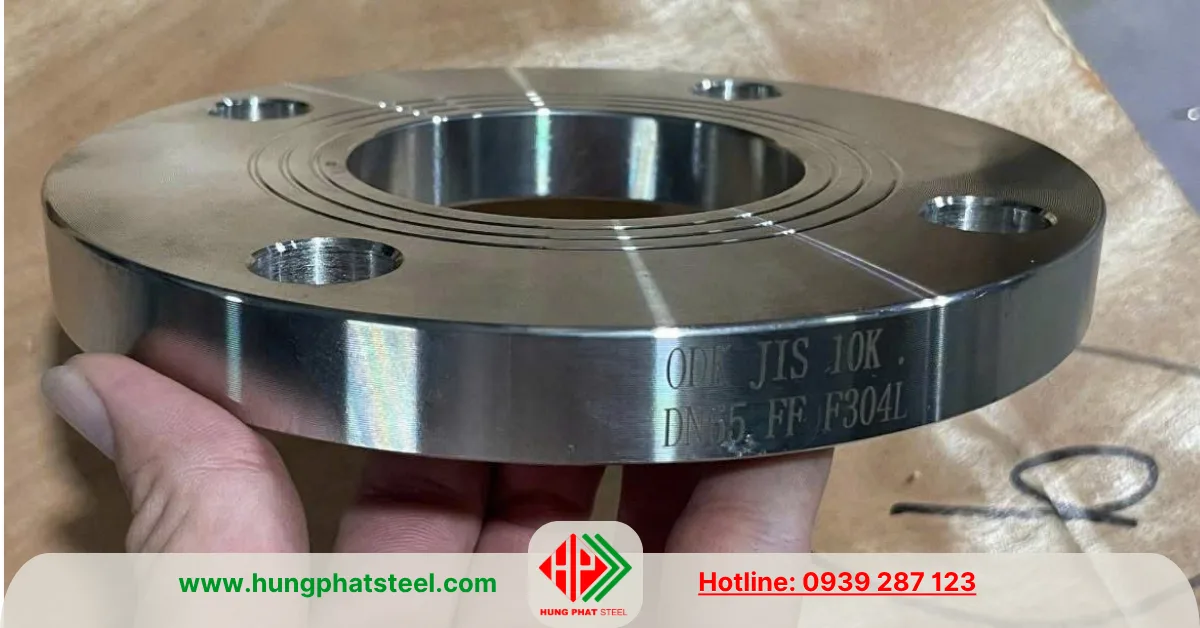

Mặt bích inox 304 JIS 10K DN65 được lựa chọn phổ biến trong các hệ thống cần khả năng chống gỉ và vệ sinh tốt. Sản phẩm có thể sử dụng trong đường ống nước, thực phẩm, thiết bị công nghiệp và các môi trường phù hợp với đặc tính của inox 304.
Mặt bích inox 316 JIS 10K DN65 thường được cân nhắc cho môi trường có nguy cơ ăn mòn cao hơn, đặc biệt khi có sự hiện diện của ion clorua. Tuy nhiên, khả năng chống ăn mòn thực tế còn phụ thuộc vào nồng độ hóa chất, nhiệt độ và điều kiện vận hành.

Phân loại theo kiểu bề mặt làm kín

Mặt bích FF (Flat Face) có bề mặt tiếp xúc làm kín phẳng. Kiểu này thường được sử dụng khi thiết kế yêu cầu hai mặt bích có bề mặt phẳng tương ứng. Khi lắp đặt, cần lựa chọn gioăng phù hợp và siết bulong đều để bảo đảm độ kín.
Mặt bích RF (Raised Face) có phần bề mặt làm kín nhô lên so với phần còn lại của mặt bích. Kết cấu này tạo vùng tiếp xúc tập trung cho gioăng, được sử dụng trong những cấu hình đường ống có yêu cầu tương thích với mặt bích RF. Kiểu bề mặt cần được xác định theo đúng tiêu chuẩn và thiết kế của hệ thống, không nên lựa chọn tùy ý giữa FF và RF.

Phân loại theo kết cấu kết nối

Mặt bích hàn trượt (Slip-On) được lồng vào đầu ống trước khi hàn cố định. Kiểu kết cấu này thuận tiện cho quá trình căn chỉnh và lắp đặt, thường được sử dụng trong các hệ thống đường ống công nghiệp thông dụng.
Mặt bích hàn cổ (Weld Neck) có phần cổ được thiết kế để hàn nối với đường ống. Kết cấu này giúp chuyển tiếp giữa mặt bích và đường ống, phù hợp với các ứng dụng cần xem xét kỹ ứng suất tại vị trí kết nối. Khả năng sử dụng phụ thuộc vào dòng sản phẩm và tiêu chuẩn chế tạo cụ thể.
Mặt bích ren (Threaded Flange) sử dụng ren để kết nối với đường ống tương thích, không cần hàn trực tiếp vào thân ống. Kiểu này chỉ phù hợp khi thiết kế, kích thước ren và điều kiện vận hành cho phép.

Các kiểu kết cấu trên là những dạng mặt bích phổ biến trên thị trường. Không phải mọi kiểu đều có sẵn trong cùng dòng JIS 10K DN65; cần kiểm tra catalog của nhà sản xuất trước khi lựa chọn.

Phân loại theo phương pháp xử lý bề mặt

Mặt bích thép carbon có thể là hàng đen, sơn chống gỉ hoặc mạ kẽm tùy mục đích sử dụng. Hàng đen thường được dùng trong môi trường có biện pháp bảo vệ phù hợp; hàng sơn giúp tăng khả năng bảo vệ bề mặt; hàng mạ kẽm phù hợp với một số ứng dụng cần tăng khả năng chống ăn mòn. Đối với mặt bích inox, sản phẩm thường giữ bề mặt kim loại sau gia công hoặc được xử lý theo yêu cầu về độ hoàn thiện.

Ứng dụng của mặt bích JIS 10K DN65

Mặt bích JIS 10K DN65 được sử dụng để kết nối đường ống với van, máy bơm, thiết bị lọc, bồn chứa và các cụm đường ống công nghiệp.
Sản phẩm phù hợp với nhiều hệ thống cấp thoát nước, xử lý nước, cơ khí chế tạo và công trình cơ điện khi đáp ứng đúng yêu cầu kỹ thuật.
Khi lựa chọn, cần kiểm tra kích thước đường kính ngoài, đường kính vòng chia lỗ bulong, số lượng lỗ, độ dày, vật liệu và kiểu bề mặt làm kín.
Không nên chỉ dựa vào DN65 hoặc ký hiệu 10K để xác định khả năng lắp ghép và áp lực làm việc. Mặt bích theo JIS cũng không mặc nhiên tương thích với các tiêu chuẩn ANSI hoặc DIN dù có cùng kích thước danh nghĩa.

Cung cấp mặt bích JIS 10K DN65 tại Thép Hùng Phát

Thép Hùng Phát cung cấp các dòng mặt bích phục vụ hệ thống đường ống, cơ khí và công nghiệp.
Mặt bích JIS 10K DN65 có thể được lựa chọn theo vật liệu, kết cấu và yêu cầu sử dụng của từng công trình.
Khách hàng nên cung cấp tiêu chuẩn, bản vẽ hoặc thông số kết nối thực tế để đối chiếu quy cách trước khi đặt hàng.
