Co Hàn INOX DN200 (D219)

Mô tả

Co hàn inox DN200 là phụ kiện đường ống dùng để chuyển hướng dòng chảy trong hệ thống bằng phương pháp hàn đối đầu (Butt Weld). Với kích thước danh nghĩa DN200, sản phẩm được sử dụng cho đường ống có đường kính ngoài 219.1 mm (D219), tương đương 8 inch theo hệ inch.

Khác với các loại co ren, co hàn inox DN200 được hàn trực tiếp vào đường ống, tạo nên liên kết bền vững và kín tuyệt đối. Mối hàn sau khi hoàn thiện gần như trở thành một phần của hệ thống, giúp tăng khả năng chịu áp lực, hạn chế rò rỉ và đảm bảo vận hành ổn định trong thời gian dài.

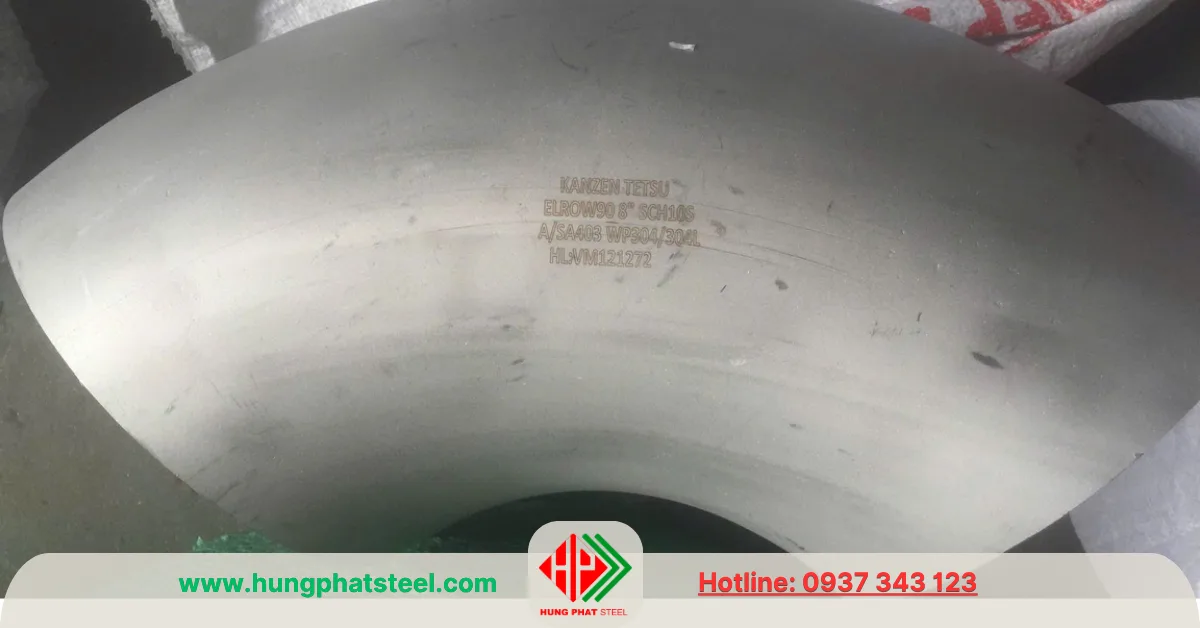

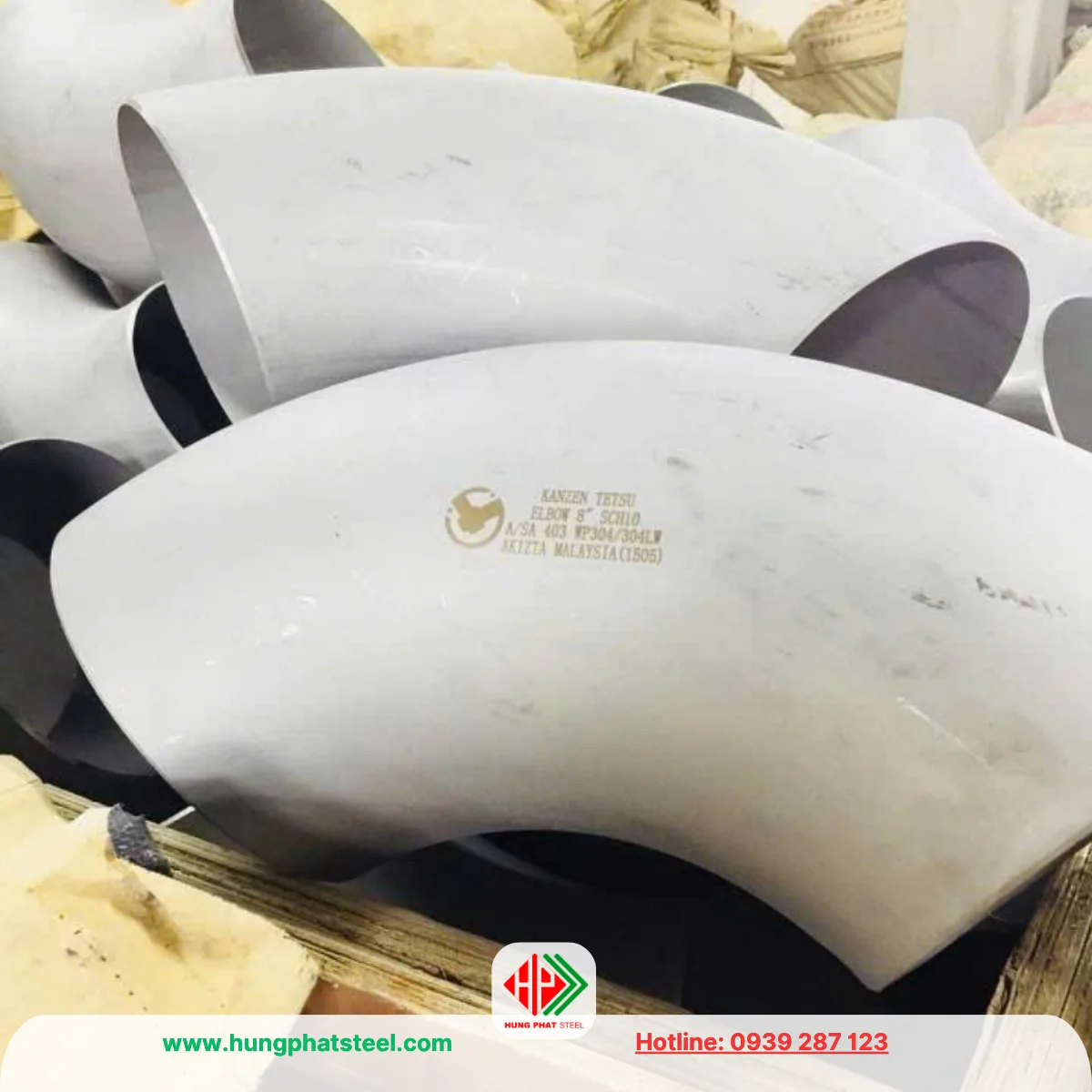

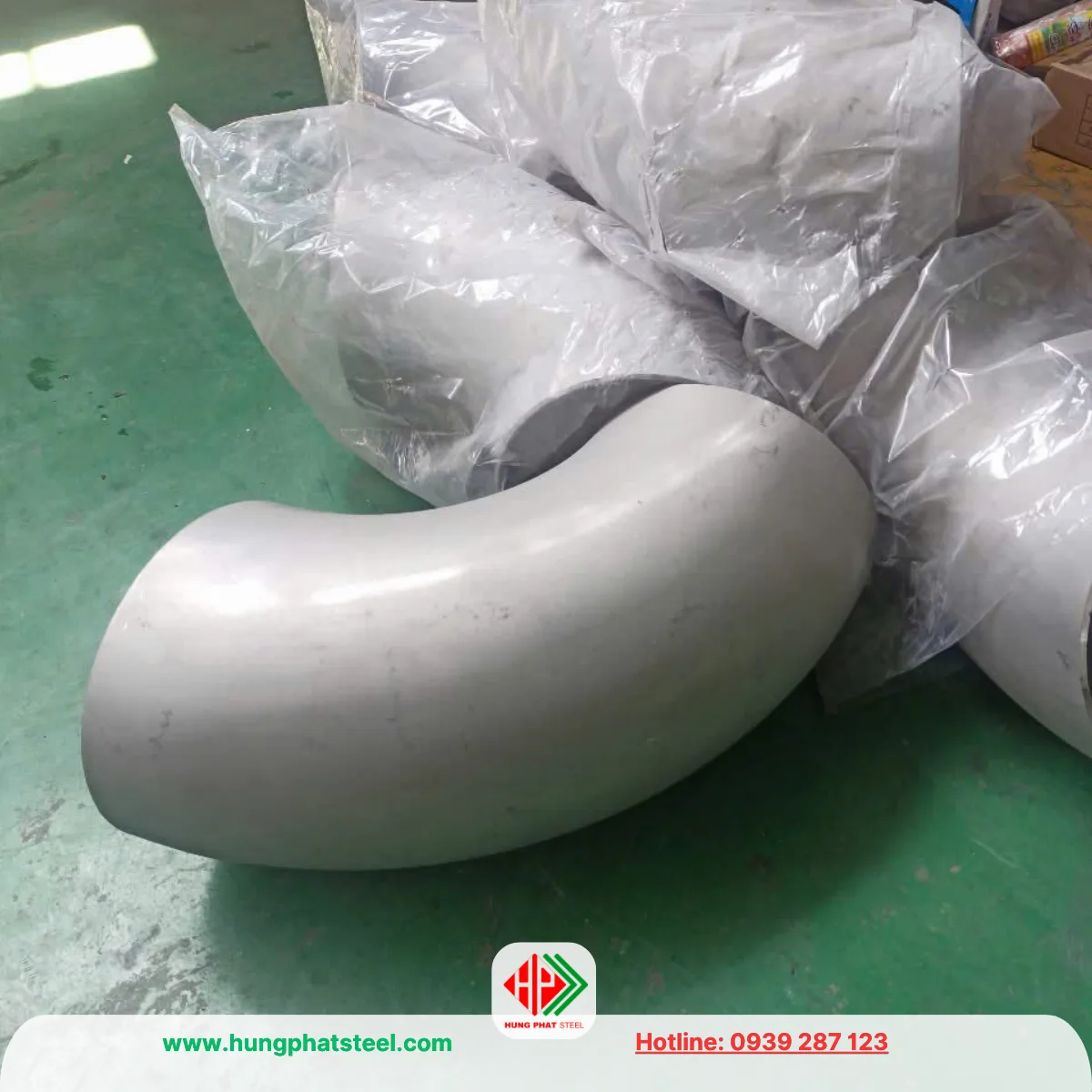

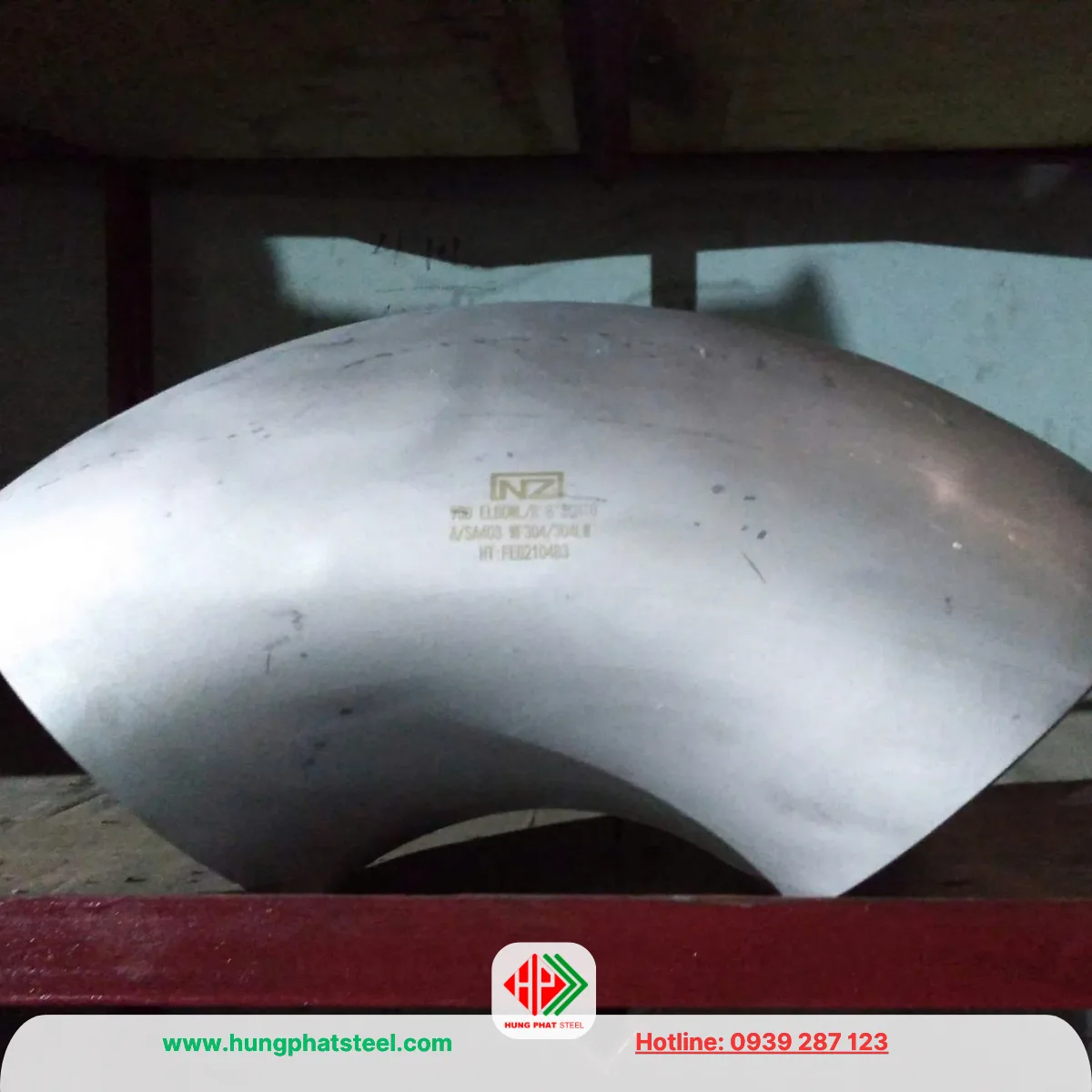

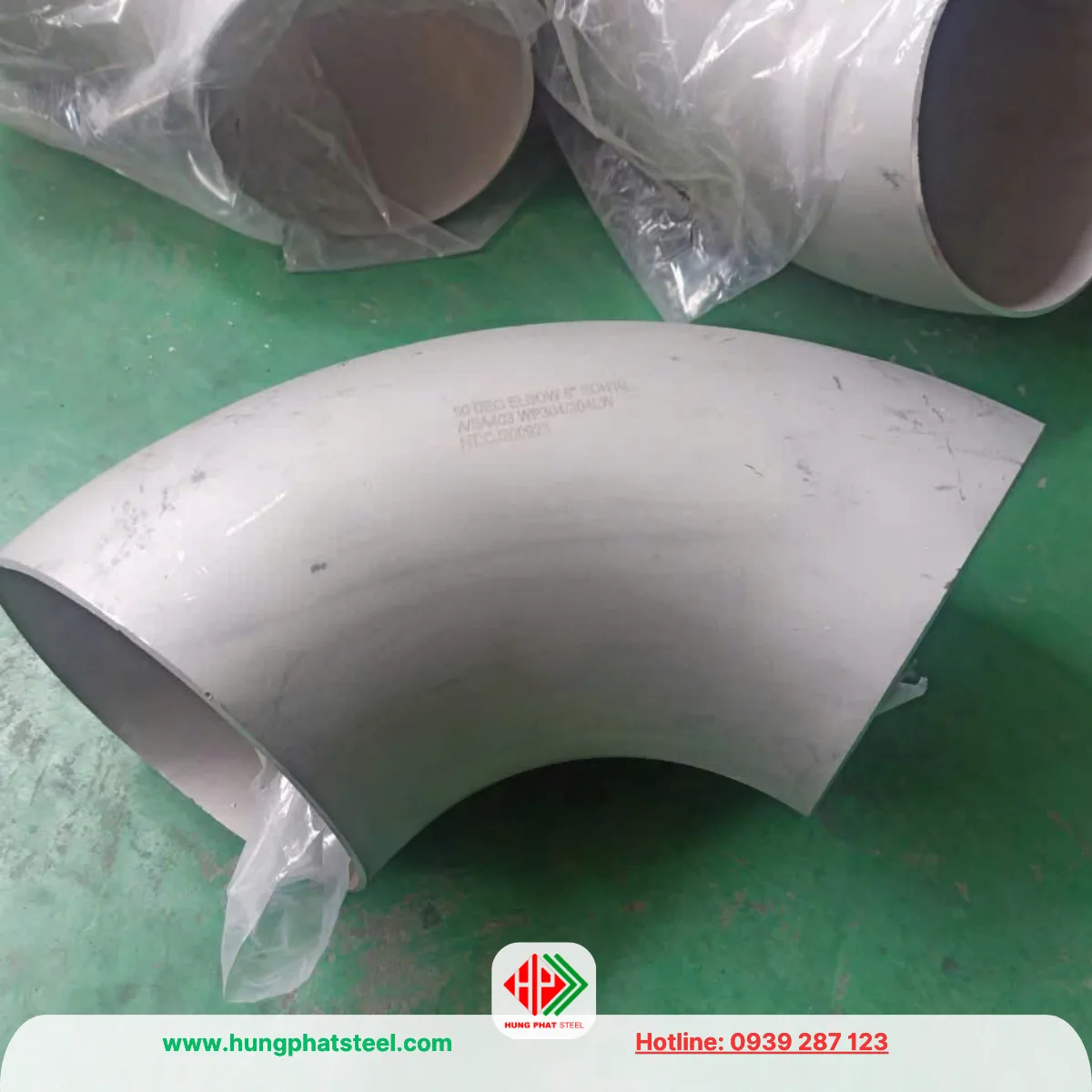

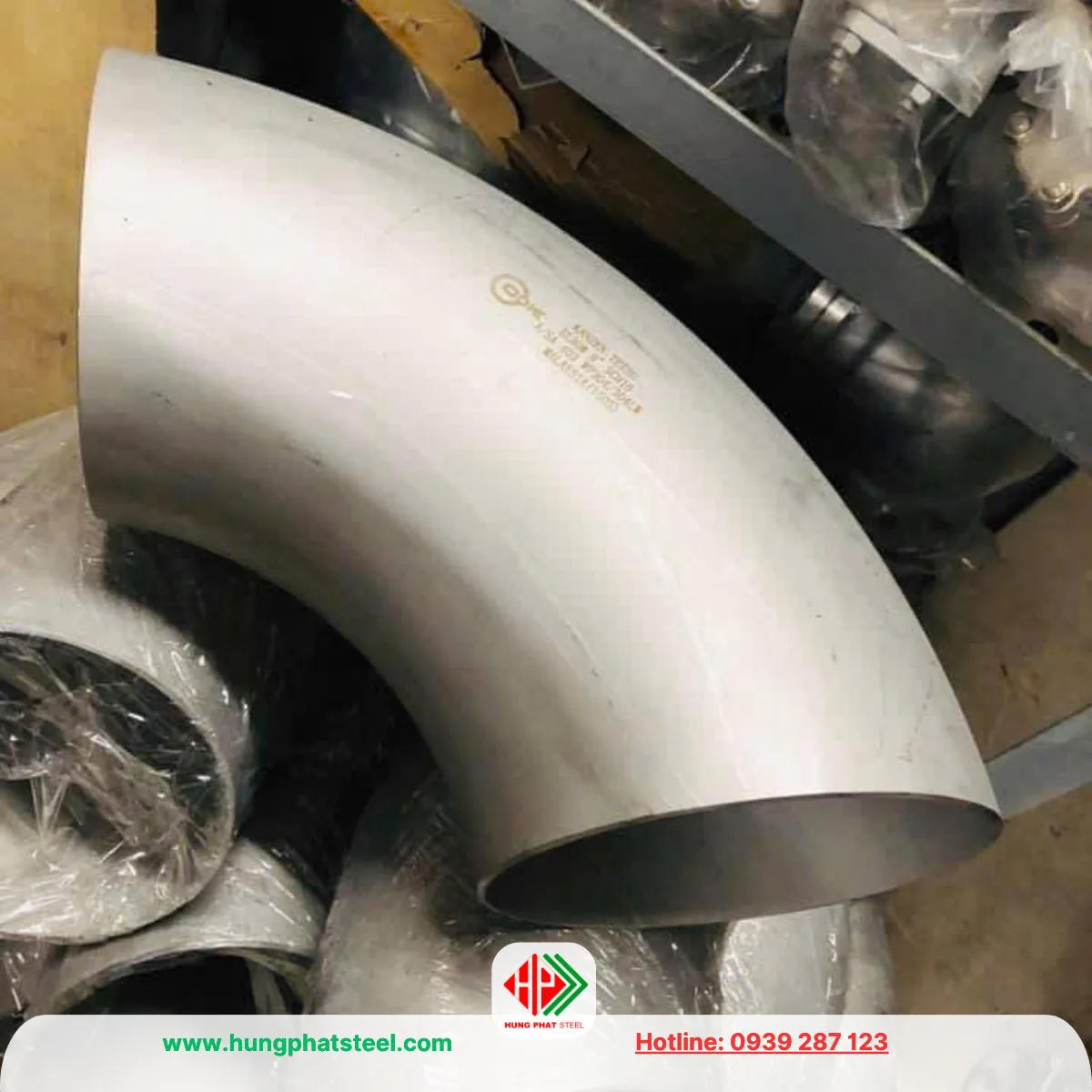

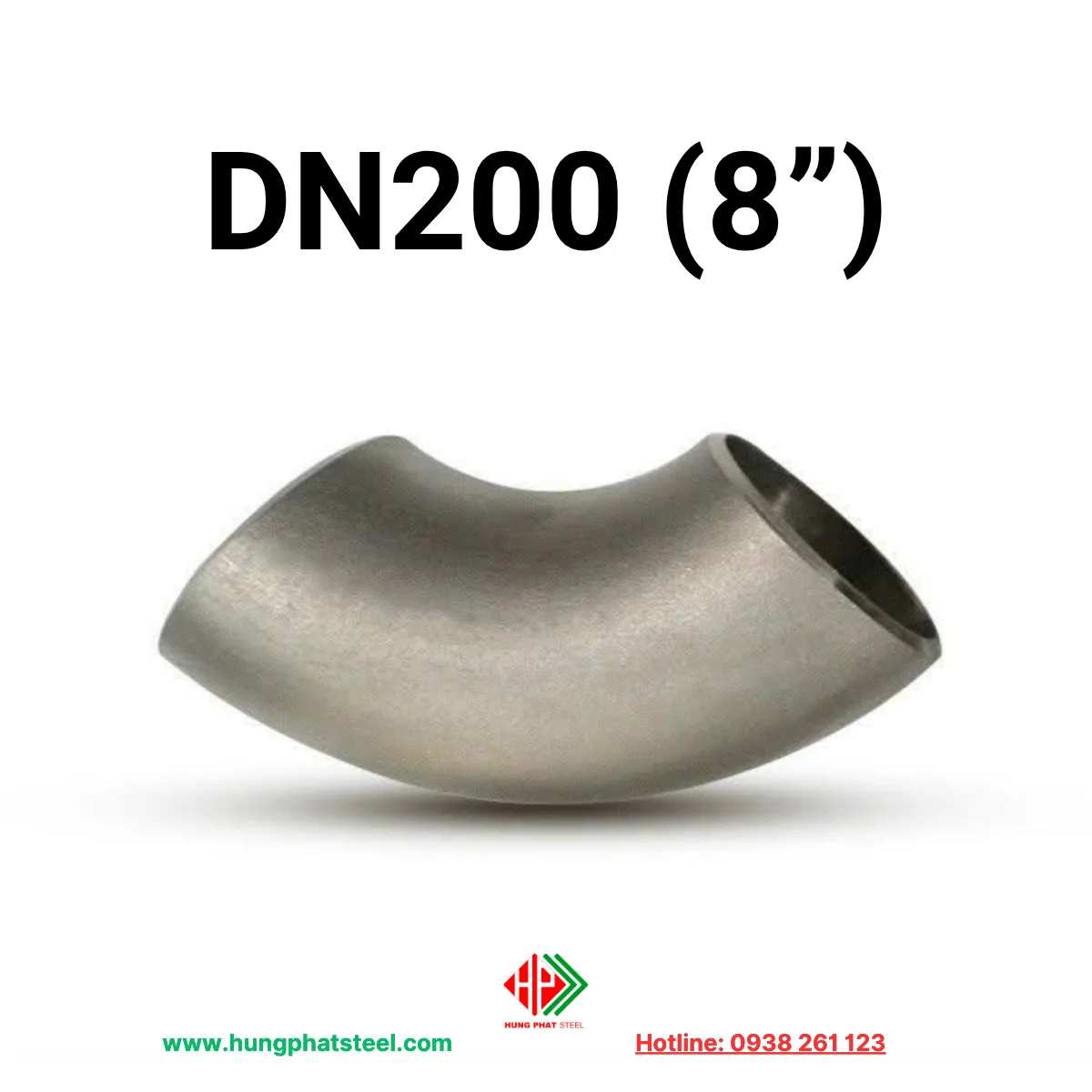

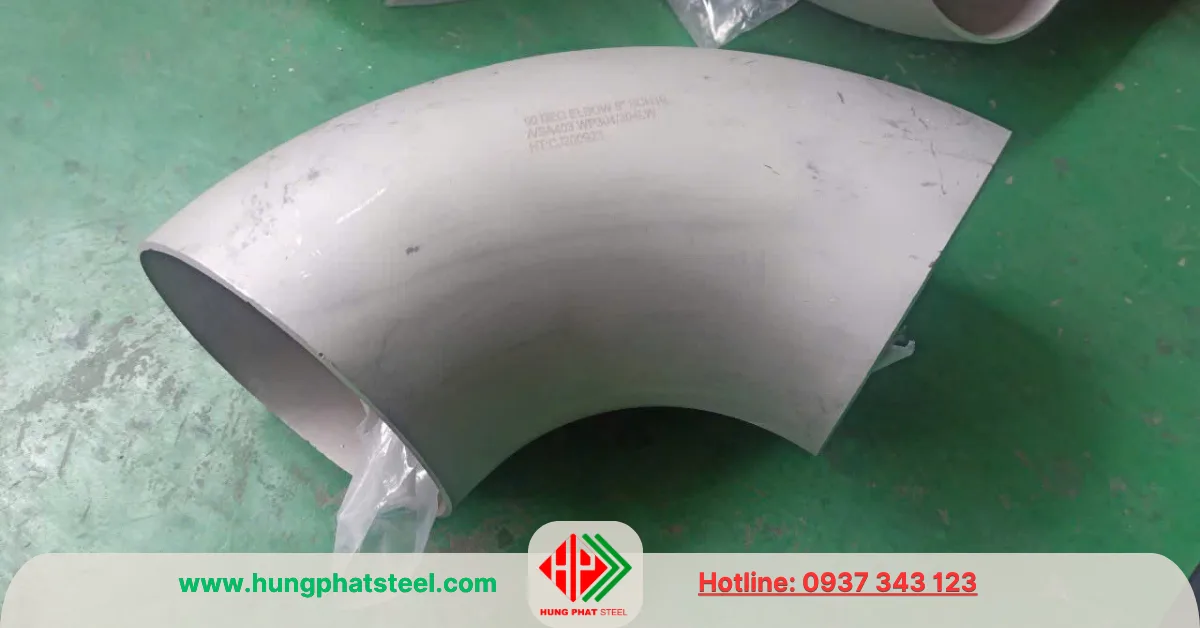

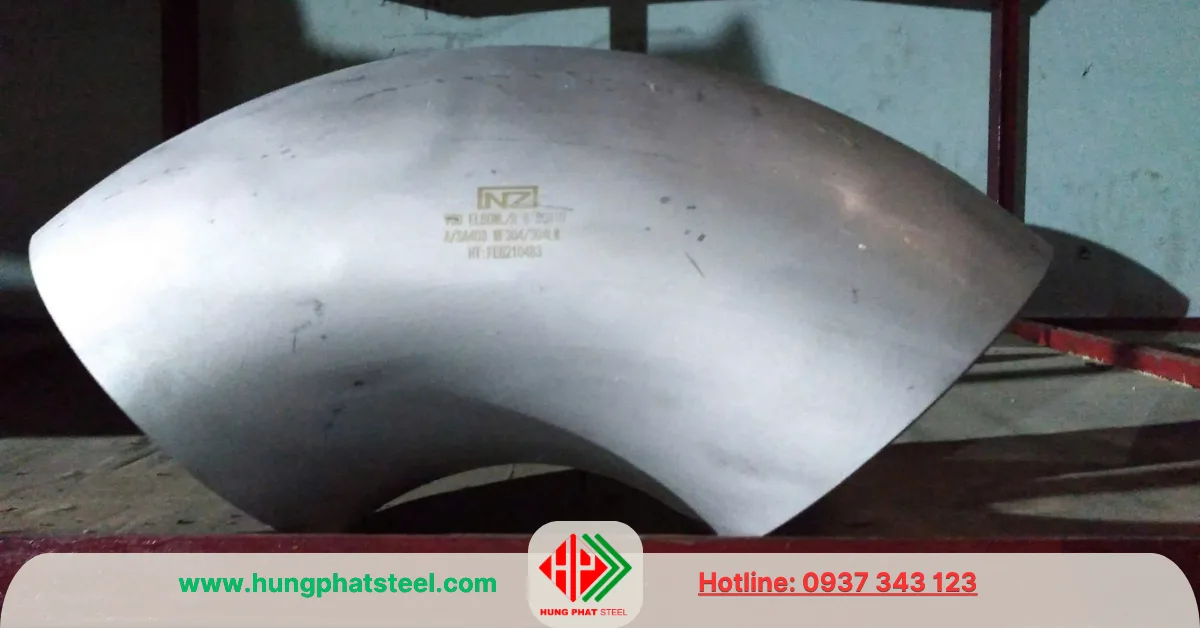

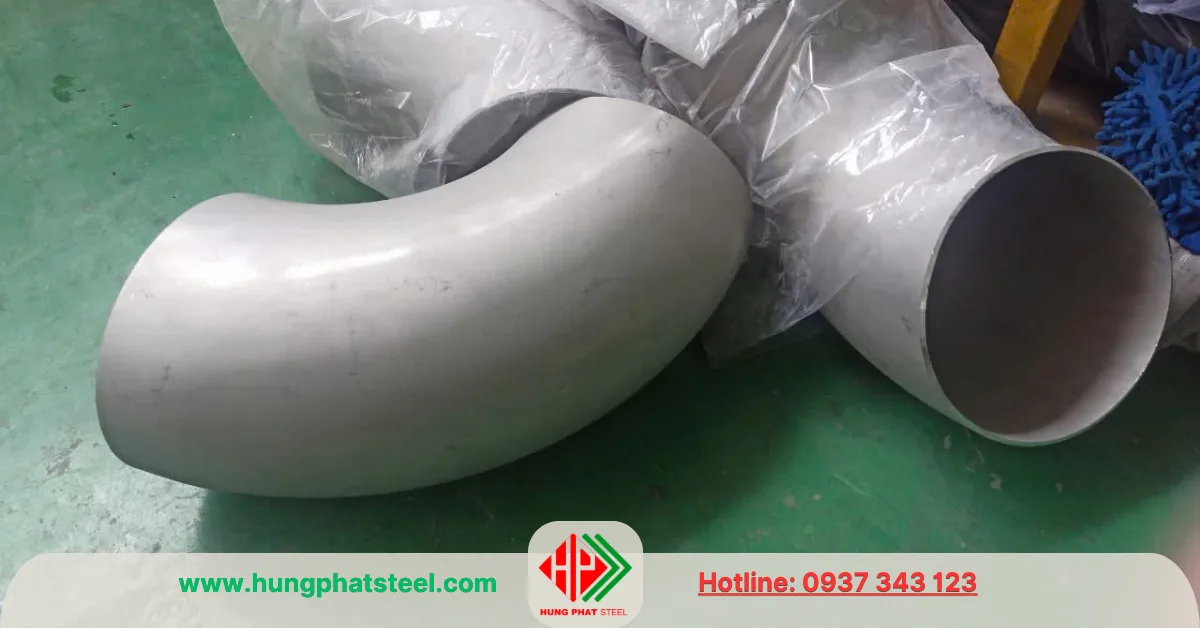

Co Hàn INOX DN200 (D219)

Nhờ được chế tạo từ inox chất lượng cao như SUS304 hoặc SUS316, co hàn DN200 có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực vượt trội, đáp ứng yêu cầu của các hệ thống đường ống trong nhà máy công nghiệp, hóa chất, thực phẩm, dầu khí và xử lý nước.

Cấu tạo và đặc điểm

Co hàn inox DN200 được sản xuất bằng phương pháp ép nóng hoặc tạo hình từ ống inox theo tiêu chuẩn quốc tế. Hai đầu phụ kiện được vát mép để tăng khả năng ngấu của mối hàn, giúp quá trình thi công dễ dàng và đạt chất lượng cao.

Sản phẩm có bán kính cong được tính toán theo tiêu chuẩn kỹ thuật nhằm giảm lực cản dòng chảy và hạn chế tổn thất áp suất. Bề mặt inox được xử lý sạch, nhẵn và đồng đều, không chỉ nâng cao khả năng chống ăn mòn mà còn giúp lưu chất di chuyển thuận lợi hơn, giảm hiện tượng bám cặn trong quá trình sử dụng.

Co hàn inox DN200 thường được sản xuất theo các tiêu chuẩn ASTM A403, ASME B16.9, JIS B2311 hoặc DIN 2605, đảm bảo khả năng lắp ghép chính xác với các loại ống và phụ kiện đồng bộ.

Thông số kỹ thuật

• Tên sản phẩm: Co hàn inox DN200
• Kích thước danh nghĩa: DN200
• Quy đổi: 8 inch
• Đường kính ngoài: 219.1 mm (D219)
• Phương pháp kết nối: Hàn đối đầu (Butt Weld)
• Góc co: 45°, 90°, 180°
• Kiểu bán kính: Long Radius (LR), Short Radius (SR)
• Độ dày: SCH10S, SCH20, SCH40S, SCH80, SCH160
• Vật liệu: SUS304, SUS304L, SUS316, SUS316L
• Tiêu chuẩn: ASTM A403, ASME B16.9, JIS B2311, DIN 2605
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Châu Âu

Thông tin xem thêm:
Co hàn INOX DN150
Ống INOX DN200 (D219)
Co hàn INOX các loại

Phân loại co hàn inox DN200

Co hàn INOX DN200 90 độ

Đây là loại được sử dụng phổ biến nhất trong các hệ thống đường ống công nghiệp. Co 90 độ giúp đổi hướng dòng chảy vuông góc, phù hợp với hệ thống cấp nước, khí nén, hơi nóng, PCCC và các tuyến ống công nghệ.

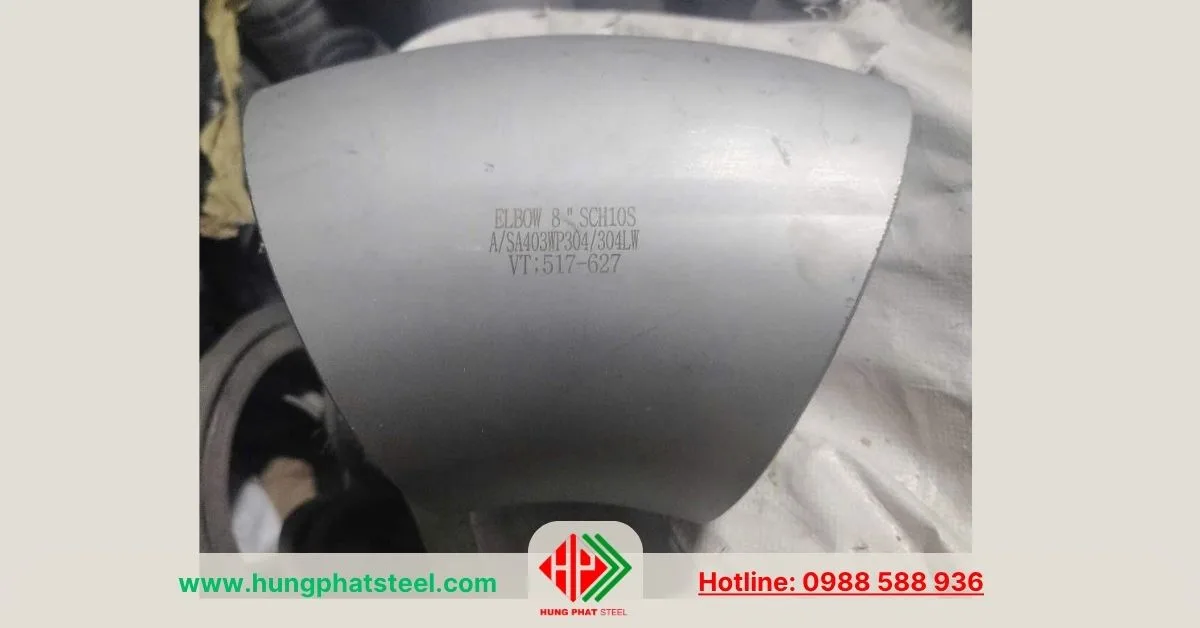

Co hàn INOX DN200 45 độ

Co 45 độ được sử dụng khi cần chuyển hướng nhẹ nhằm giảm tổn thất áp suất và duy trì lưu lượng ổn định. Sản phẩm thường được lắp đặt trong hệ thống bơm, đường ống dẫn chất lỏng hoặc các dây chuyền sản xuất yêu cầu dòng chảy liên tục.

Co hàn INOX DN200 180 độ

Co 180 độ (U-Bend) được thiết kế để đảo chiều dòng chảy. Loại phụ kiện này thường được sử dụng trong hệ thống trao đổi nhiệt, đường ống tuần hoàn, nồi hơi và các thiết bị công nghiệp có yêu cầu hồi lưu lưu chất.

Phân loại theo góc bán kính

Co dài inox DN200 (LR)

Co LR có bán kính cong bằng khoảng 1.5 lần đường kính danh nghĩa (1.5D). Thiết kế này giúp dòng chảy chuyển hướng nhẹ nhàng, giảm tổn thất áp suất và hạn chế mài mòn thành ống. Đây là loại được sử dụng phổ biến nhất trong các hệ thống công nghiệp.

Co ngắn inox DN200 (SR)

Co SR có bán kính cong bằng 1 lần đường kính danh nghĩa (1D), thích hợp với các vị trí có không gian lắp đặt hạn chế. Tuy nhiên, lực cản dòng chảy sẽ lớn hơn so với co LR.

Phân loại theo độ dày SCH

DN200 x SCH10S

Đây là loại thành mỏng, trọng lượng nhẹ, thích hợp cho hệ thống nước sạch, xử lý nước, thực phẩm và các đường ống có áp suất thấp.

DN200 x SCH20

SCH20 có độ dày lớn hơn SCH10S, đáp ứng tốt các hệ thống áp suất trung bình và được sử dụng nhiều trong các công trình công nghiệp.

DN200 x SCH40S

SCH40S là dòng sản phẩm phổ biến nhất, có khả năng chịu áp lực và nhiệt độ cao. Phụ kiện được ứng dụng trong hệ thống hơi nóng, khí nén, hóa chất và dầu công nghiệp.

DN200 x SCH80 và DN200 x SCH160

Đây là các dòng phụ kiện thành dày, chuyên dùng cho hệ thống áp lực cao, dầu khí, nhà máy nhiệt điện, hóa chất và các môi trường làm việc khắc nghiệt.

Phân loại theo vật liệu

Co hàn inox SUS304 DN200

Inox 304 có khả năng chống gỉ tốt, dễ gia công và giá thành hợp lý. Đây là lựa chọn phổ biến cho hệ thống cấp nước, thực phẩm, đồ uống, xử lý nước và khí nén.

Co hàn inox SUS316 DN200

Inox 316 chứa thêm Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường nước biển, axit và hóa chất mạnh. Sản phẩm được sử dụng nhiều trong ngành hóa chất, dược phẩm, đóng tàu và các công trình ven biển.

Ứng dụng của co hàn inox DN200

Nhờ độ bền cao và khả năng chống ăn mòn tốt, co hàn inox DN200 được sử dụng trong nhiều lĩnh vực khác nhau. Trong hệ thống cấp nước và xử lý nước, phụ kiện giúp thay đổi hướng đường ống mà vẫn duy trì lưu lượng lớn và ổn định.

Trong ngành thực phẩm, bia, sữa và nước giải khát, inox đảm bảo vệ sinh, không gây nhiễm bẩn lưu chất và dễ dàng vệ sinh sau quá trình sử dụng.

Đối với ngành hóa chất, dầu khí và năng lượng, co hàn inox DN200 chịu được áp lực lớn, nhiệt độ cao và nhiều loại hóa chất ăn mòn, giúp hệ thống vận hành an toàn và bền bỉ.

Ngoài ra, sản phẩm còn được sử dụng trong hệ thống HVAC, phòng cháy chữa cháy, đóng tàu, nhà máy giấy, xi măng, nhiệt điện, công trình cơ điện (M&E) và nhiều dự án hạ tầng kỹ thuật quy mô lớn.

Lưu ý khi lựa chọn co hàn inox DN200

Để đảm bảo hiệu quả sử dụng, cần lựa chọn đúng kích thước DN200 tương ứng với đường kính ngoài 219.1 mm của đường ống. Đồng thời, phải xác định đúng tiêu chuẩn độ dày SCH phù hợp với áp suất thiết kế.

Nếu hệ thống làm việc trong môi trường thông thường như nước sạch hoặc thực phẩm, inox 304 là lựa chọn kinh tế. Đối với môi trường có hóa chất hoặc nước biển, nên ưu tiên inox 316 để tăng tuổi thọ và giảm chi phí bảo trì.

Ngoài ra, nên chọn sản phẩm có đầy đủ chứng từ CO, CQ, được sản xuất theo tiêu chuẩn ASTM A403 và ASME B16.9 nhằm đảm bảo chất lượng và khả năng lắp ghép chính xác.

Đơn vị cung cấp co hàn inox DN200 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối co hàn inox DN200 cùng đầy đủ các loại phụ kiện hàn đối đầu từ DN15 đến DN600.

Sản phẩm có sẵn nhiều chủng loại như co 45°, 90°, 180°, bán kính LR, SR, vật liệu inox 304, inox 316 và các độ dày SCH10S, SCH20, SCH40S, SCH80, SCH160.

Tất cả sản phẩm đều được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9, có đầy đủ chứng từ CO, CQ và đáp ứng yêu cầu của các công trình dân dụng, nhà máy sản xuất, hệ thống xử lý nước, dầu khí, hóa chất và các dự án công nghiệp trên toàn quốc.

Với nguồn hàng ổn định, giá cạnh tranh và đội ngũ kỹ thuật giàu kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp phụ kiện đường ống inox chất lượng, giao hàng nhanh và hỗ trợ khách hàng tận tình.
