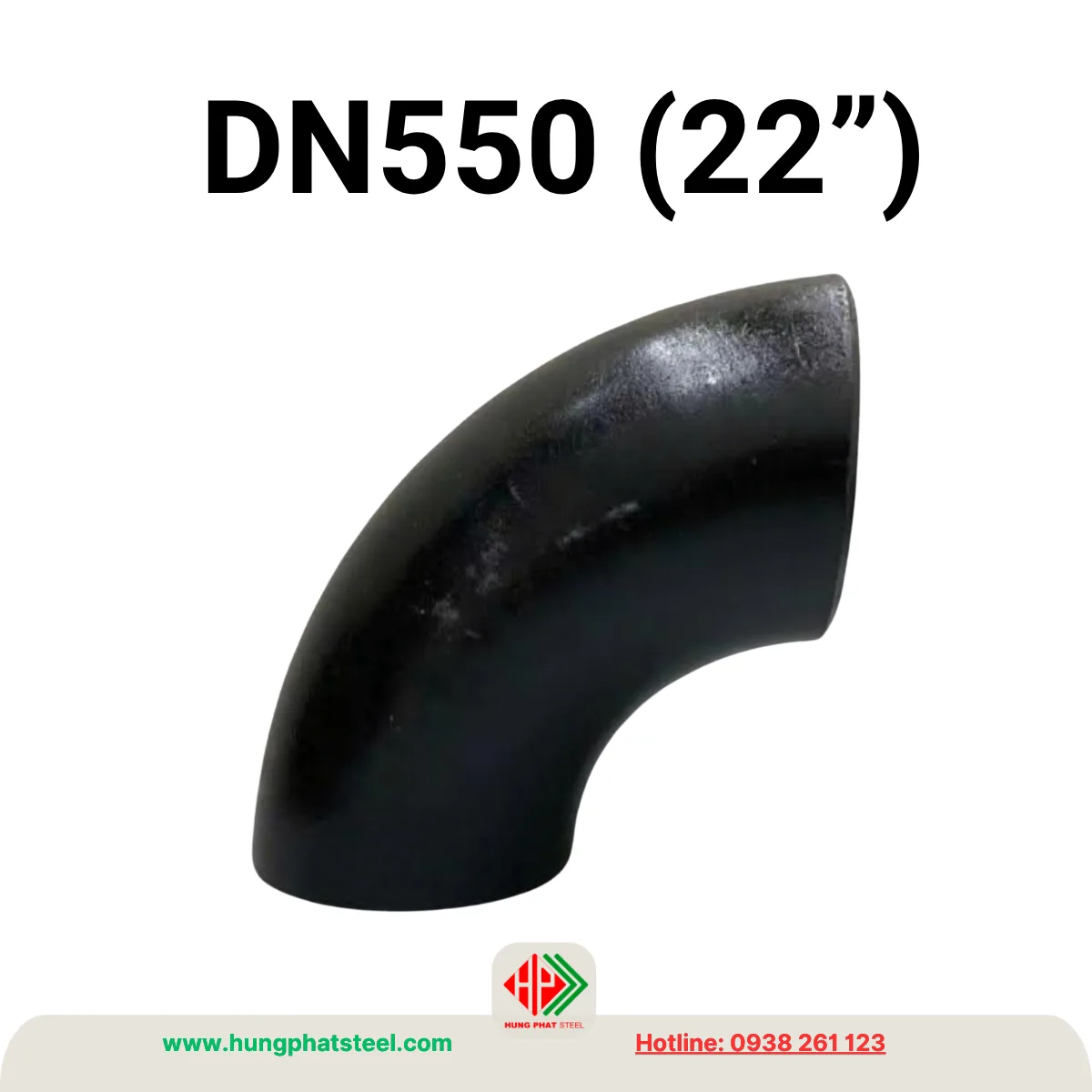

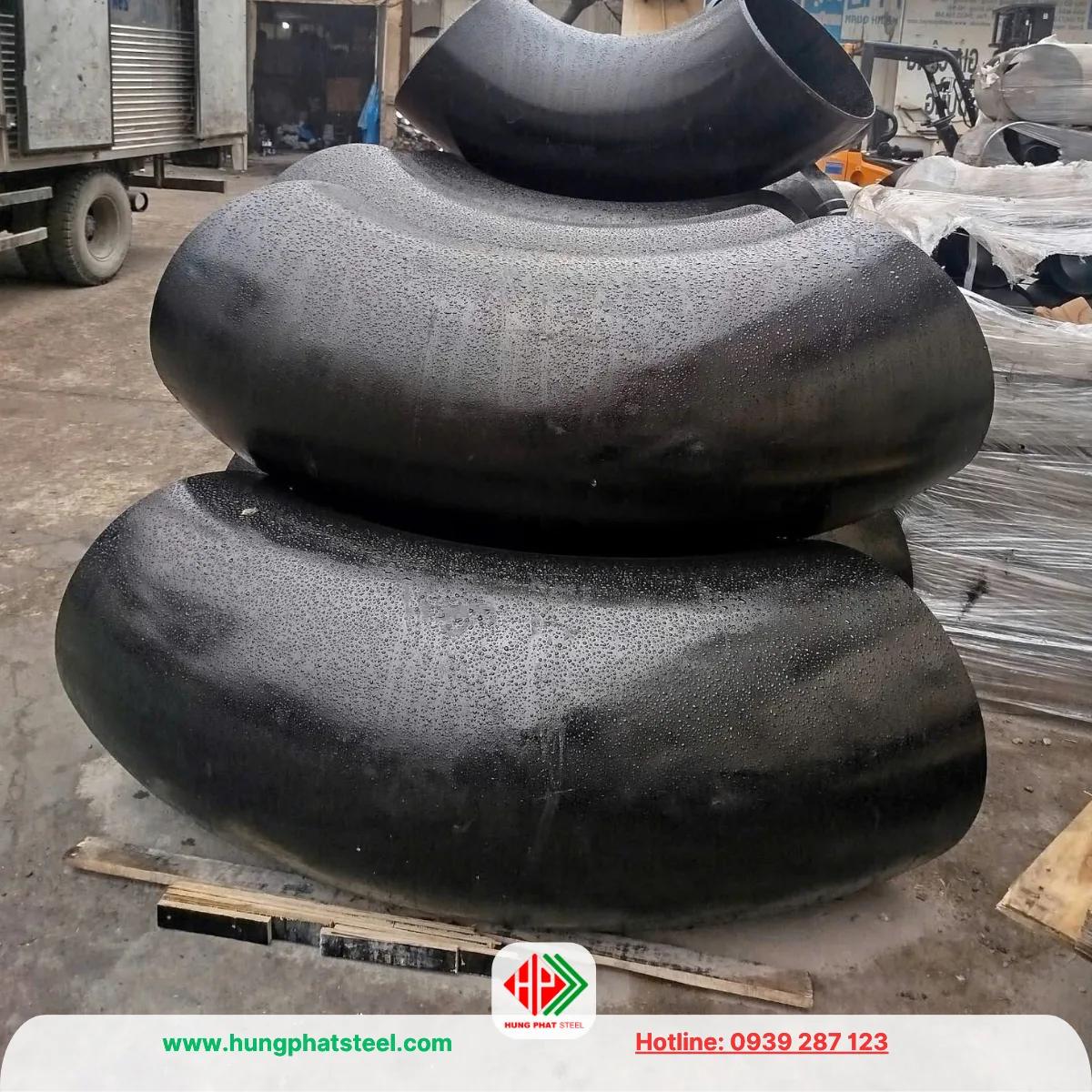

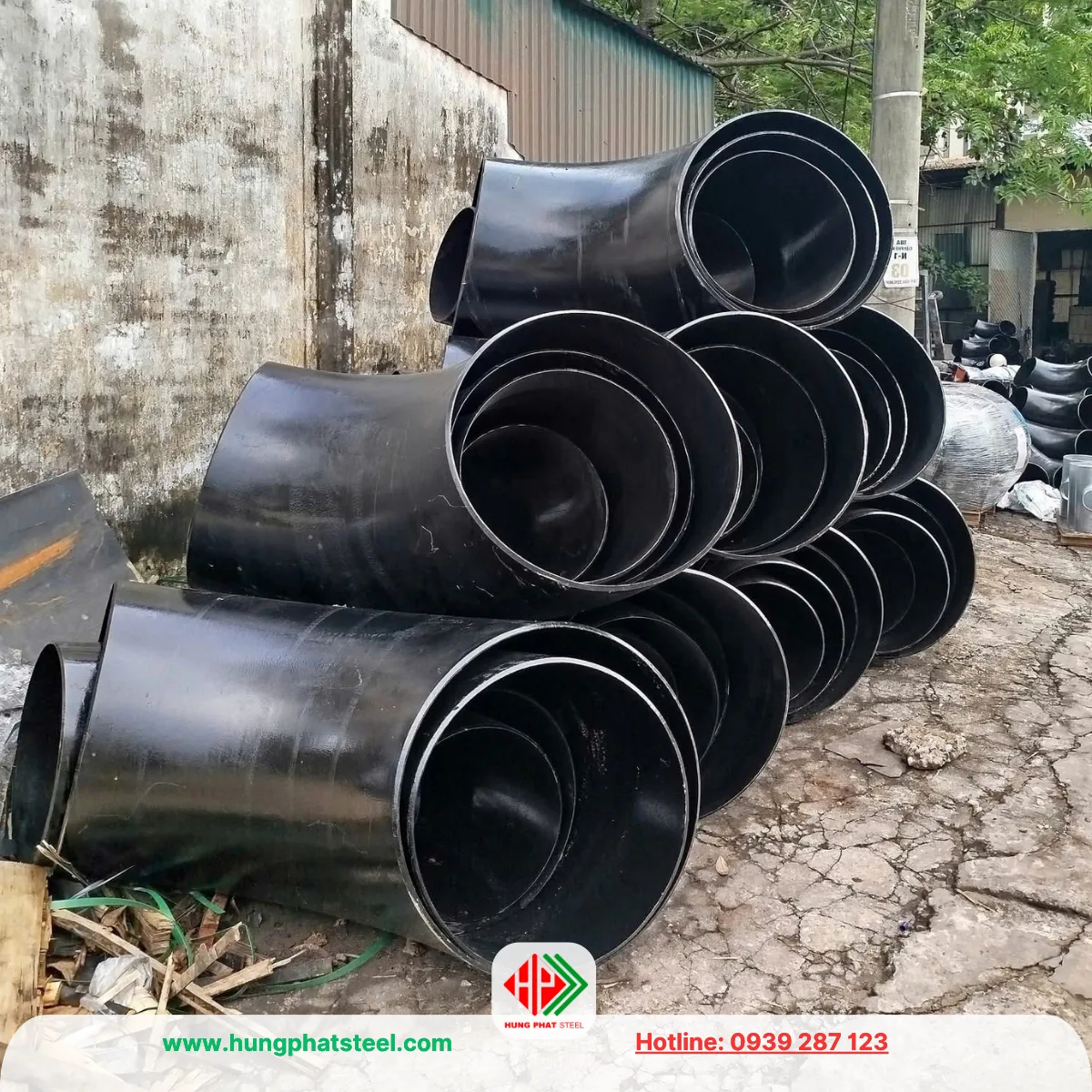

Co Hàn DN550 (OD559, 22inch)

Mô tả

Co Hàn DN550 (22 Inch, Cút thép D559): Đặc điểm, phân loại và ứng dụng trong hệ thống đường ống công nghiệp

Co hàn DN550 (OD559, 22inch) – Phụ kiện size lớn

Mô tả: Co hàn DN500 là gì?

Co hàn DN550 hay còn gọi là cút thép DN550, là phụ kiện đường ống được sử dụng để chuyển hướng dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống cỡ lớn.

Sản phẩm được kết nối với ống thép có đường kính ngoài 559 mm (22 Inch) bằng phương pháp hàn đối đầu (Butt Weld), tạo thành mối nối có độ kín tuyệt đối, khả năng chịu áp lực lớn và phù hợp với các hệ thống công nghiệp quy mô lớn.

Đối với các tuyến đường ống có kích thước từ DN500 trở lên, việc sử dụng phụ kiện hàn tiêu chuẩn là yêu cầu gần như bắt buộc nhằm đảm bảo độ bền kết cấu, khả năng chịu tải và hạn chế rò rỉ trong quá trình vận hành.

Co hàn DN550 thường xuất hiện trong các công trình cấp nước đô thị, nhà máy nhiệt điện, thủy điện, dầu khí, luyện kim, xi măng, hóa chất, khai khoáng và các dự án hạ tầng trọng điểm.

Do đây là quy cách kích thước lớn, sản phẩm trên thị trường Việt Nam chủ yếu là hàng nhập khẩu, được sản xuất theo các tiêu chuẩn quốc tế như ASME B16.9 và ASTM A234 WPB.

Thông số kỹ thuật sơ bộ

Các thông số phổ biến của co hàn DN550 gồm:

• Kích thước danh nghĩa: DN550
• Quy đổi NPS: 22 Inch
• Đường kính ngoài: OD 559 mm
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Góc co: 90 độ (45 độ và 180 độ ít gặp hơn)
• Bán kính cong: Long Radius (LR), Short Radius (SR)
• Tiêu chuẩn kích thước: ASME B16.9
• Tiêu chuẩn đầu hàn: ASME B16.25
• Vật liệu: ASTM A234 WPB, ASTM A420, ASTM A860
• Độ dày phổ biến: SCH20, SCH30, SCH40, SCH80, SCH160
• Bề mặt: Đen hoặc mạ kẽm

Kích thước và độ dày

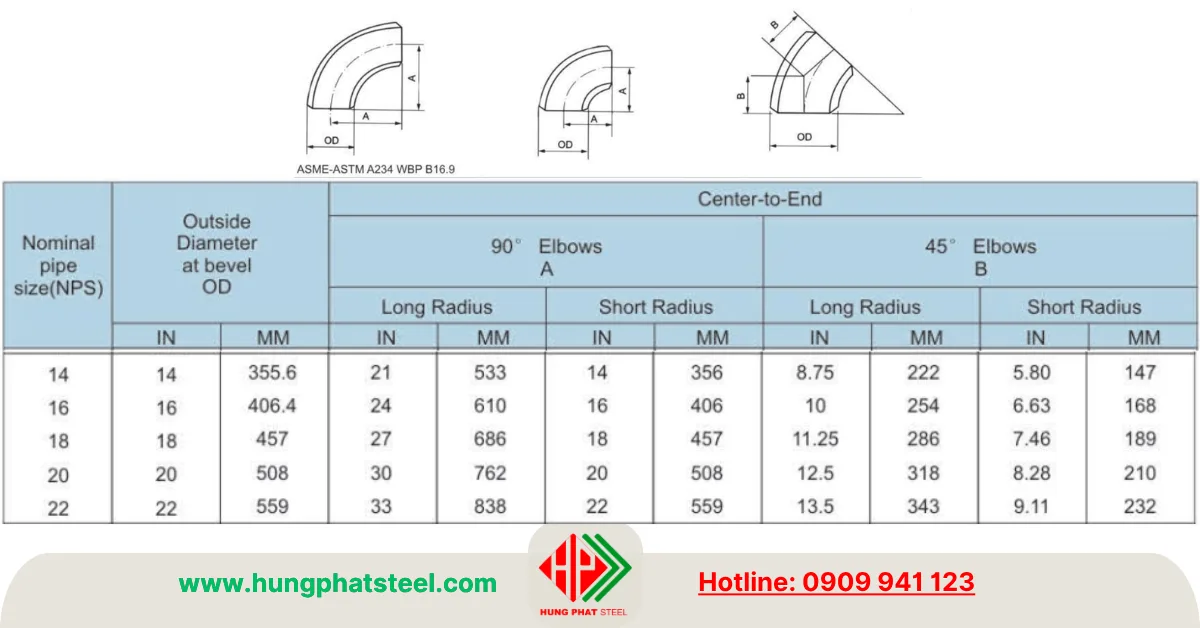

Bảng tra kích thước

Độ dày sẽ theo tiêu chuẩn Schedule

• SCH20: Phù hợp với hệ thống áp suất thấp hoặc trung bình.
• SCH40: Đây là quy cách được sử dụng phổ biến trong các công trình cấp nước và công nghiệp.
• SCH80: Được lựa chọn cho các hệ thống hơi, khí nén và dầu khí có áp suất cao.
• SCH160: Thành rất dày, sử dụng trong các hệ thống áp lực cực lớn như lọc dầu, hóa dầu và nhiệt điện.

Xem thêm:
Co hàn DN500
Co hàn các loại SCH20 SCH40 SCH80
Danh mục phụ kiện hàn

Đặc điểm cấu tạo của co hàn DN550

Co hàn DN550 được chế tạo bằng phương pháp dập nóng hoặc ép tạo hình từ thép carbon chất lượng cao. Sau khi tạo hình, hai đầu được gia công vát mép theo tiêu chuẩn để thuận tiện cho việc hàn đối đầu với đường ống.

Một sản phẩm hoàn chỉnh gồm các bộ phận:

• Thân co được uốn cong theo góc thiết kế.
• Hai đầu vát mép theo tiêu chuẩn ASME B16.25.
• Thành co đồng đều theo từng cấp độ dày Schedule.
• Bề mặt phủ dầu chống gỉ hoặc mạ kẽm nhúng nóng theo yêu cầu.

Mỗi sản phẩm trước khi xuất xưởng đều được kiểm tra kích thước, độ dày, bán kính cong, vật liệu và chất lượng bề mặt nhằm đảm bảo đáp ứng yêu cầu kỹ thuật của từng dự án.

Phân loại chi tiết nhất về co hàn DN550

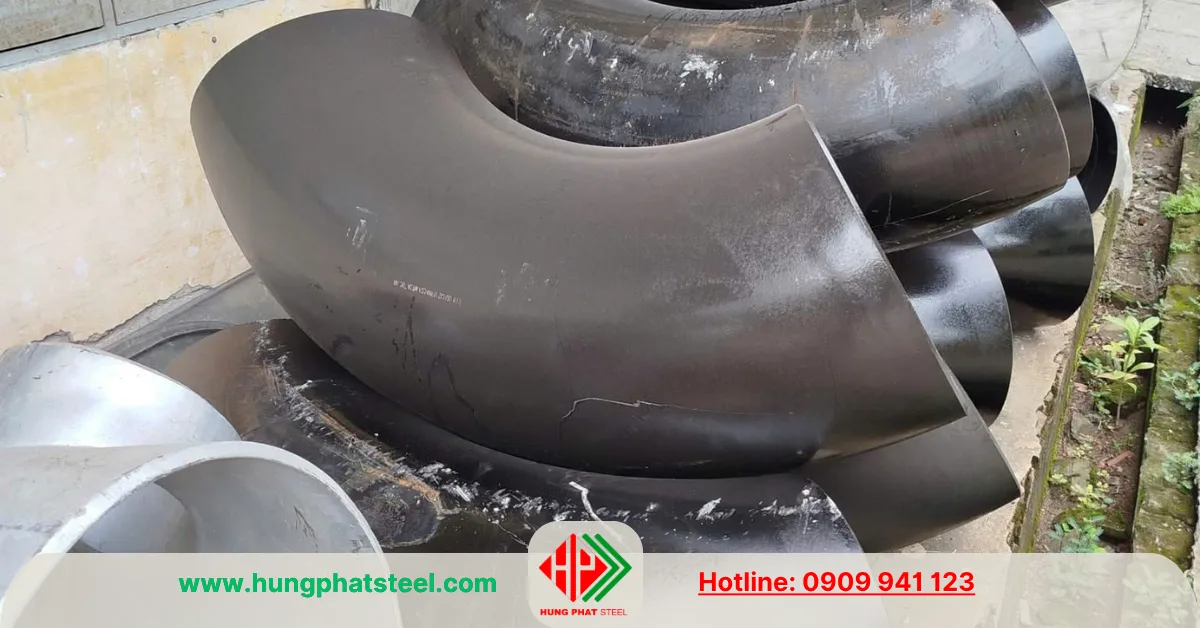

Co hàn đen D559 (22inch)

Co hàn đen được phủ dầu chống gỉ nhằm bảo vệ bề mặt trong quá trình lưu kho và vận chuyển.

Ưu điểm:

• Giá thành hợp lý.
• Dễ hàn.
• Chịu áp lực cao.
• Phù hợp với đa số hệ thống công nghiệp.

Co hàn mạ kẽm D559 (22inch)

Loại này được phủ lớp kẽm nhúng nóng để tăng khả năng chống ăn mòn.

Thường sử dụng trong:

• Công trình ngoài trời.
• Hệ thống cấp nước.
• Nhà máy xử lý nước.
• Môi trường ven biển.

Do kích thước lớn, co hàn mạ kẽm DN550 thường được sản xuất theo đơn đặt hàng.

Co hàn DN550 45 độ

Được sử dụng để chuyển hướng dòng chảy với góc nhỏ, giúp giảm tổn thất áp suất và tăng hiệu quả vận hành.

Co hàn DN550 90 độ

Đây là loại được sử dụng phổ biến nhất trong các hệ thống đường ống công nghiệp, cấp nước và PCCC.

Co hàn DN550 180 độ

Hay còn gọi là co chữ U, được sử dụng để đảo chiều dòng chảy trong các hệ thống tuần hoàn hoặc dây chuyền công nghệ.

Phân biệt co hàn DN550 LR và SR

Co hàn dài DN550 (LR)

Bán kính cong bằng 1,5 lần đường kính danh nghĩa.

Ưu điểm:

• Dòng chảy ổn định.
• Giảm tổn thất áp suất.
• Hạn chế xói mòn thành ống.
• Phù hợp với các hệ thống lưu lượng lớn.

Đây là loại được sử dụng nhiều nhất.

Co hàn ngắn DN550 (SR)

Bán kính cong bằng 1 lần đường kính danh nghĩa.

Loại này thích hợp cho các vị trí có không gian lắp đặt hạn chế hoặc cần tối ưu diện tích.

Tiêu chuẩn sản xuất

Co hàn DN550 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép và vận hành an toàn.

Các tiêu chuẩn phổ biến gồm:

• ASME B16.9 – Tiêu chuẩn kích thước phụ kiện hàn đối đầu.
• ASME B16.25 – Tiêu chuẩn gia công đầu vát mép.
• ASTM A234 WPB – Tiêu chuẩn vật liệu thép carbon.
• MSS SP-75 – Tiêu chuẩn phụ kiện cho hệ thống áp suất cao.

Việc tuân thủ các tiêu chuẩn này giúp sản phẩm có thể lắp ghép đồng bộ với đường ống và các phụ kiện khác, đồng thời đáp ứng yêu cầu của các dự án trong và ngoài nước.

Ưu điểm của co hàn DN550

Co hàn DN550 mang lại nhiều lợi ích trong quá trình thi công và vận hành hệ thống đường ống. Mối nối hàn đối đầu giúp tạo liên kết chắc chắn, có khả năng chịu áp lực và nhiệt độ cao, đồng thời giảm nguy cơ rò rỉ so với nhiều phương pháp kết nối khác.

Sản phẩm được sản xuất với độ chính xác cao, đảm bảo lắp đặt nhanh chóng và đồng bộ với các thiết bị trong hệ thống. Bên cạnh đó, thiết kế bán kính cong hợp lý giúp giảm tổn thất áp suất khi dòng chảy đổi hướng, hạn chế hiện tượng xói mòn tại vị trí co, từ đó kéo dài tuổi thọ của cả tuyến đường ống.

Ứng dụng của co hàn DN550

Co hàn DN550 được sử dụng trong các hệ thống đường ống có lưu lượng lớn và yêu cầu độ bền cao.

Trong lĩnh vực cấp nước, sản phẩm được lắp đặt trên các tuyến truyền tải nước sạch và nước thô từ nhà máy đến mạng lưới phân phối.

Trong ngành thủy lợi, co hàn DN550 được sử dụng tại các trạm bơm, kênh dẫn và hệ thống cấp nước quy mô lớn.

Đối với hệ thống phòng cháy chữa cháy, phụ kiện được lắp đặt trên các tuyến ống chính của khu công nghiệp, sân bay, cảng biển và trung tâm logistics.

Ngoài ra, co hàn DN550 còn được ứng dụng trong:

• Nhà máy nhiệt điện.
• Nhà máy thủy điện.
• Nhà máy thép.
• Nhà máy xi măng.
• Nhà máy hóa chất.
• Nhà máy giấy.
• Hệ thống xử lý nước và nước thải.
• Công trình khai thác khoáng sản.
• Công nghiệp đóng tàu.
• Các dự án dầu khí.
• Hệ thống HVAC công nghiệp.

Xuất xứ nguồn gốc của co hàn DN550

Do kích thước lớn và yêu cầu kỹ thuật cao, co hàn DN550 tại Việt Nam chủ yếu được nhập khẩu từ các quốc gia có ngành công nghiệp luyện kim phát triển.

Co hàn DN550 nhập khẩu Trung Quốc

Đây là nguồn hàng phổ biến nhất hiện nay.

Các nhà máy Trung Quốc có khả năng sản xuất đầy đủ các quy cách từ DN15 đến DN1200 theo tiêu chuẩn quốc tế.

Ưu điểm:

• Giá thành cạnh tranh.
• Sẵn nhiều kích thước.
• Thời gian giao hàng nhanh.
• Đa dạng độ dày Schedule.
• Đáp ứng đầy đủ chứng từ CO, CQ.

Đây là lựa chọn phù hợp cho các công trình cấp nước, PCCC, nhà máy công nghiệp và hạ tầng kỹ thuật.

Co hàn DN550 nhập khẩu Hàn Quốc

Các sản phẩm từ Hàn Quốc nổi bật với chất lượng gia công và độ chính xác cao.

Ưu điểm:

• Độ đồng đều tốt.
• Sai số nhỏ.
• Vật liệu ổn định.
• Tuổi thọ cao.

Thường được sử dụng trong các dự án có vốn đầu tư nước ngoài hoặc công trình yêu cầu chất lượng cao.

Co hàn DN550 nhập khẩu Nhật Bản

Hàng Nhật Bản được đánh giá cao về độ bền và khả năng chịu áp lực.

Đặc điểm:

• Gia công chính xác.
• Chất lượng vật liệu ổn định.
• Khả năng chịu nhiệt tốt.
• Tuổi thọ lâu dài.

Loại này phù hợp với các hệ thống hóa chất, nhiệt điện và dầu khí.

Co hàn DN550 nhập khẩu Châu Âu

Một số dự án đặc biệt yêu cầu phụ kiện nhập khẩu từ Đức, Ý hoặc Tây Ban Nha.

Ưu điểm:

• Chất lượng đạt tiêu chuẩn quốc tế.
• Độ bền vượt trội.
• Hồ sơ kỹ thuật đầy đủ.
• Đáp ứng các yêu cầu khắt khe của ngành năng lượng và hóa dầu.

Thép Hùng Phát nhập khẩu và phân phối co hàn DN550

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối co hàn DN550 (22 Inch, D559) phục vụ các công trình cấp thoát nước, PCCC, nhiệt điện, thủy điện, dầu khí, hóa chất và công nghiệp nặng trên toàn quốc. Công ty cung cấp đầy đủ các chủng loại như co hàn 45°, 90°, 180°, Long Radius (LR), Short Radius (SR), co hàn đen và co hàn mạ kẽm, với các cấp độ dày SCH20, SCH30, SCH40, SCH80 và SCH160.

Nguồn hàng được nhập khẩu từ Trung Quốc, Hàn Quốc, Nhật Bản và châu Âu, đáp ứng các tiêu chuẩn ASME B16.9, ASME B16.25, ASTM A234 WPB và các yêu cầu kỹ thuật của từng dự án.

Tất cả sản phẩm đều có đầy đủ chứng từ CO, CQ, hỗ trợ tư vấn lựa chọn đúng quy cách, báo giá nhanh và giao hàng trên toàn quốc, đáp ứng tiến độ cho các công trình hạ tầng và công nghiệp quy mô lớn.
