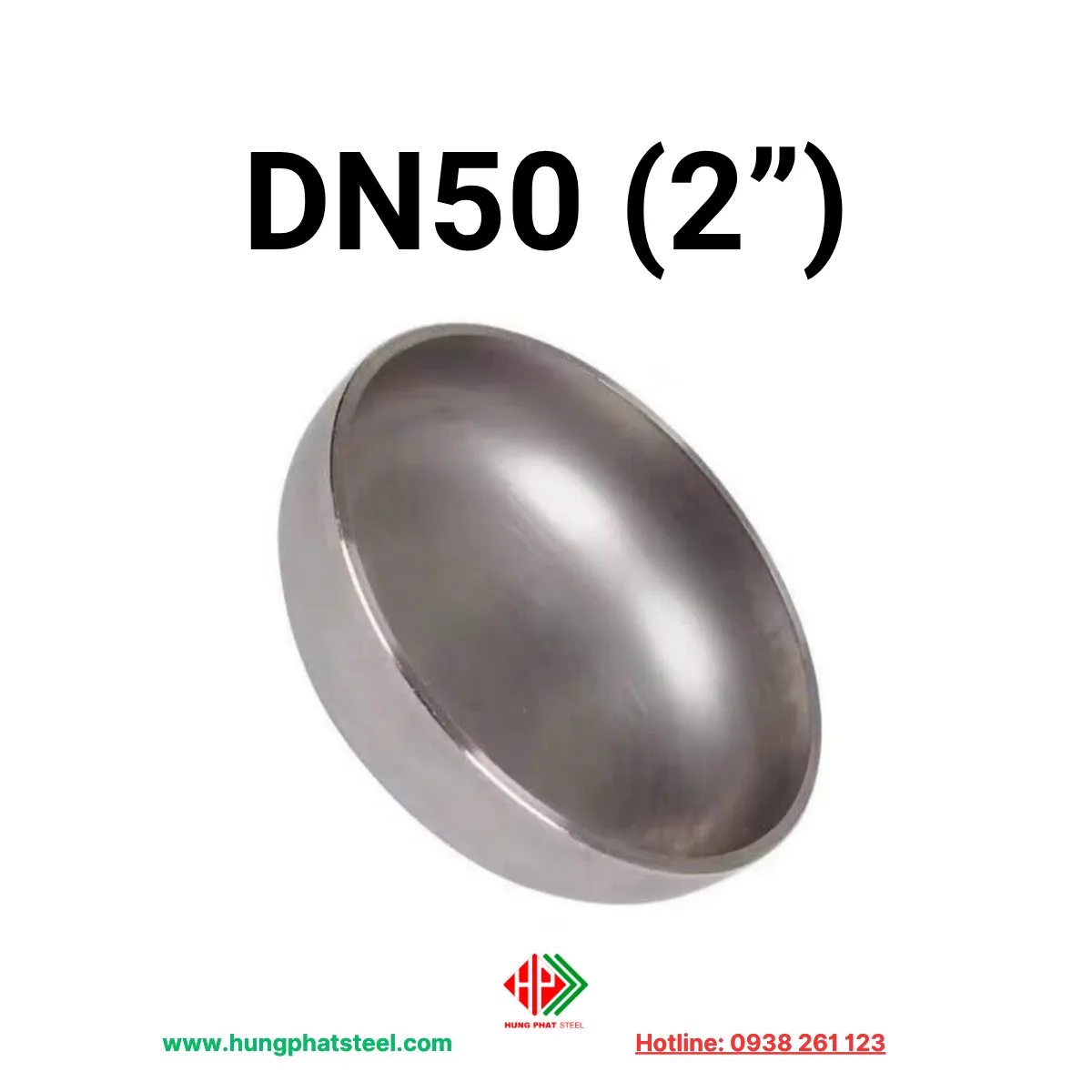

Chén Hàn INOX DN50 (D60)

Chén hàn inox DN50 (D60) là gì?

Chén hàn inox DN50 là phụ kiện đường ống dùng để bịt kín đầu ống bằng phương pháp hàn đối đầu (Butt Weld). Sản phẩm có hình dạng bán cầu hoặc chỏm cầu, được hàn trực tiếp vào đầu ống nhằm kết thúc đường ống, bịt đầu chờ hoặc ngăn dòng lưu chất thoát ra ngoài.

Đây là giải pháp được sử dụng phổ biến trong các hệ thống đường ống công nghiệp yêu cầu độ kín cao, khả năng chịu áp lực tốt và tuổi thọ lâu dài.

Theo tiêu chuẩn kích thước đường ống, DN50 tương đương 2 inch, sử dụng cho đường ống có đường kính ngoài 60.3 mm (D60). Chén hàn inox DN50 được chế tạo từ thép không gỉ chất lượng cao như inox 304 hoặc inox 316, có khả năng chống oxy hóa, chống ăn mòn và chịu nhiệt vượt trội, phù hợp với nhiều môi trường làm việc khác nhau.

Cấu tạo và nguyên lý làm việc

Chén hàn inox DN50 được sản xuất bằng phương pháp dập nóng hoặc ép thủy lực từ phôi inox nguyên khối. Thiết kế hình chỏm cầu giúp phân tán áp lực đều trên toàn bộ bề mặt, giảm ứng suất tập trung và tăng khả năng chịu áp lực của hệ thống.

Hai mép chén được gia công vát theo tiêu chuẩn ASME B16.9 để tạo điều kiện thuận lợi cho quá trình hàn đối đầu. Khi hàn hoàn thiện, chén và đường ống tạo thành một kết cấu liền khối, có độ kín cao, hạn chế tối đa nguy cơ rò rỉ lưu chất và giảm chi phí bảo trì.

So với các phương pháp bịt đầu bằng ren hoặc mặt bích, chén hàn inox có ưu điểm vượt trội về độ bền, khả năng chịu rung động và tuổi thọ sử dụng.

Thông số kỹ thuật

Chén hàn inox DN50 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép chính xác với đường ống và các phụ kiện hàn khác.

• Tên sản phẩm: Chén hàn inox DN50
• Kích thước danh nghĩa: DN50
• Quy đổi: 2 inch
• Đường kính ngoài: 60.3 mm (D60)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Độ dày phổ biến: SCH10S, SCH40S, SCH80, SCH160
• Vật liệu: Inox 304, Inox 304L, Inox 316, Inox 316L
• Tiêu chuẩn sản xuất: ASTM A403, ASME B16.9
• Bề mặt: Tẩy trắng, 2B, BA hoặc đánh bóng
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Châu Âu

Thông tin xem thêm:
Ống INOX DN50 (phi 60)
Chén hàn INOX các loại
Chén hàn inox DN40

Những ưu điểm nổi bật của chén hàn inox DN50

Chén hàn inox DN50 được đánh giá cao nhờ khả năng chống ăn mòn hiệu quả trong môi trường nước sạch, nước thải, hơi nóng, hóa chất và nhiều loại lưu chất khác. Lớp màng oxit Crom tự hình thành trên bề mặt giúp bảo vệ sản phẩm khỏi hiện tượng gỉ sét và oxy hóa trong suốt quá trình sử dụng.

Sản phẩm có khả năng chịu áp lực và chịu nhiệt tốt, thích hợp cho các hệ thống làm việc liên tục ở nhiệt độ cao. Nhờ kết nối hàn đối đầu, mối nối có độ bền cơ học cao, hạn chế nứt gãy và giảm nguy cơ rò rỉ so với các kiểu kết nối ren.

Bề mặt inox nhẵn mịn giúp hạn chế bám cặn, dễ dàng vệ sinh và không làm ảnh hưởng đến chất lượng lưu chất. Đây là yếu tố quan trọng trong ngành thực phẩm, đồ uống, dược phẩm và sản xuất nước tinh khiết.

Ngoài ra, tuổi thọ của chén hàn inox DN50 có thể kéo dài hàng chục năm nếu được lựa chọn đúng vật liệu và sử dụng trong điều kiện phù hợp.

Phân loại chén hàn inox DN50

Chén hàn inox DN50 SCH10S

SCH10S là dòng phụ kiện có thành mỏng, phù hợp với các hệ thống có áp suất thấp hoặc trung bình. Sản phẩm thường được sử dụng trong hệ thống cấp nước sạch, xử lý nước, thực phẩm, đồ uống và hệ thống điều hòa không khí (HVAC).

Ưu điểm của SCH10S là trọng lượng nhẹ, dễ thi công, giảm lượng vật liệu hàn và tiết kiệm chi phí đầu tư. Khi kết hợp với ống inox SCH10S, hệ thống đạt sự đồng bộ về khả năng chịu áp lực và độ bền.

Chén hàn inox DN50 SCH40S

SCH40S là tiêu chuẩn được sử dụng phổ biến nhất nhờ khả năng chịu áp lực và chịu nhiệt tốt. Độ dày lớn hơn SCH10S giúp phụ kiện hoạt động ổn định trong các hệ thống hơi nóng, khí nén, dầu, hóa chất và các dây chuyền sản xuất công nghiệp.

Đây là lựa chọn phù hợp cho các công trình yêu cầu độ bền cao nhưng vẫn đảm bảo tính kinh tế.

Chén hàn inox DN50 SCH80 và SCH160

Đối với các hệ thống có áp suất lớn hoặc môi trường làm việc khắc nghiệt, chén hàn SCH80 và SCH160 là lựa chọn tối ưu. Thành phụ kiện dày hơn giúp tăng khả năng chịu va đập, chịu áp lực và hạn chế biến dạng trong quá trình vận hành.

Loại này thường được sử dụng trong ngành dầu khí, nhà máy nhiệt điện, hóa chất, đóng tàu và các đường ống vận chuyển lưu chất áp suất cao.

Chén hàn inox SUS304

Inox 304 là vật liệu được sử dụng nhiều nhất trong sản xuất chén hàn DN50. Với thành phần khoảng 18–20% Crom và 8–10,5% Niken, inox 304 có khả năng chống gỉ sét, chống oxy hóa và chịu ăn mòn tốt trong môi trường thông thường.

Sản phẩm phù hợp với hệ thống cấp nước, xử lý nước, thực phẩm, bia, sữa, nước giải khát, khí nén và nhiều công trình cơ điện.

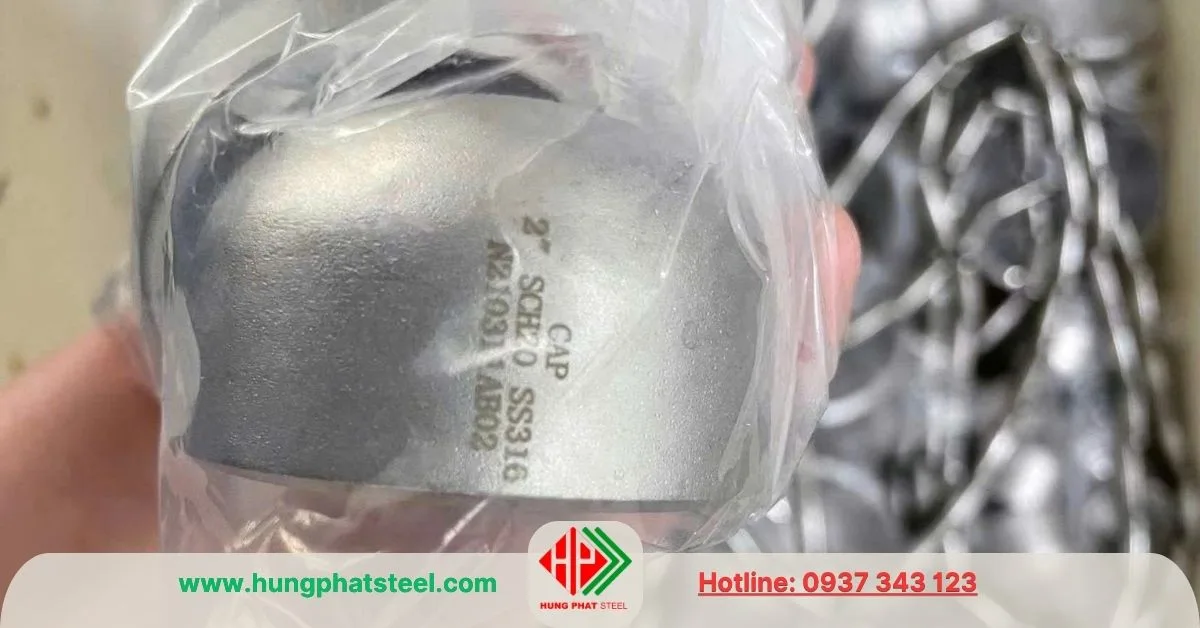

Chén hàn inox SUS316

Inox 316 là dòng vật liệu cao cấp, được bổ sung khoảng 2–3% Molypden (Mo) giúp tăng khả năng chống ăn mòn trong môi trường có chứa muối, axit hoặc hóa chất mạnh.

Chén hàn inox 316 DN50 thường được sử dụng trong ngành hóa chất, dược phẩm, đóng tàu, xử lý nước biển và các công trình ven biển. Mặc dù chi phí đầu tư cao hơn inox 304 nhưng đổi lại là tuổi thọ dài hơn và chi phí bảo trì thấp hơn.

Ứng dụng của chén hàn inox DN50

Chén hàn inox DN50 được sử dụng rộng rãi trong các hệ thống cấp nước sạch, xử lý nước thải, đường ống hơi nóng, khí nén, dầu khí, hóa chất và hệ thống phòng cháy chữa cháy. Sản phẩm giúp bịt kín đầu ống, ngăn rò rỉ lưu chất và bảo vệ các đầu chờ trong quá trình thi công hoặc mở rộng hệ thống.

Trong ngành thực phẩm, đồ uống và dược phẩm, chén hàn inox đảm bảo tiêu chuẩn vệ sinh nhờ bề mặt nhẵn bóng, không bám cặn và không gây ảnh hưởng đến chất lượng sản phẩm. Ngoài ra, phụ kiện còn được sử dụng trong các nhà máy nhiệt điện, đóng tàu, cơ điện (M&E), sản xuất giấy, xi măng và nhiều ngành công nghiệp nặng khác.

Kinh nghiệm lựa chọn chén hàn inox DN50

Để đảm bảo hiệu quả sử dụng, cần lựa chọn đúng kích thước DN50 tương ứng với đường kính ngoài 60.3 mm của đường ống. Đồng thời, nên chọn tiêu chuẩn SCH phù hợp với áp suất thiết kế của hệ thống.

Đối với môi trường thông thường, inox 304 là lựa chọn kinh tế và đáp ứng tốt yêu cầu kỹ thuật. Nếu hệ thống làm việc trong môi trường có hóa chất, nước biển hoặc độ ăn mòn cao, inox 316 sẽ mang lại độ bền và tuổi thọ vượt trội.

Ngoài ra, nên ưu tiên sản phẩm được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9, có đầy đủ chứng từ CO, CQ để đảm bảo chất lượng và khả năng lắp đặt đồng bộ.
