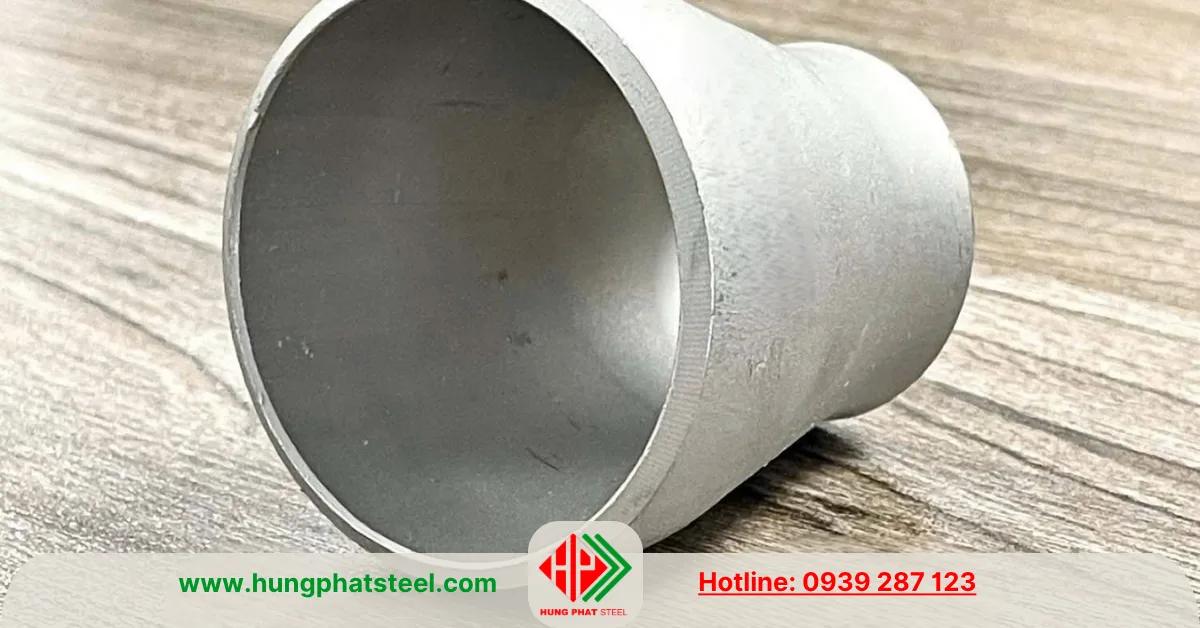

Bầu giảm hàn INOX DN50-DN32 (D60-D42)

Mô tả

Bầu giảm hàn inox DN50-DN32 (D60-D42) là phụ kiện dùng để kết nối hai tuyến ống có kích thước khác nhau, chuyển từ đường kính D60 xuống D42. Sản phẩm được lắp đặt bằng phương pháp hàn đối đầu, tạo thành đoạn chuyển tiếp giữa đường ống DN50 và DN32. Đây là quy cách được sử dụng khi hệ thống cần thay đổi kích thước ống nhưng vẫn muốn duy trì kết nối cố định, kín và đồng bộ với hệ thống đường ống inox.

Bầu giảm hàn INOX DN50-DN32 (D60-D42)

So với bầu giảm DN50-DN25, quy cách DN50-DN32 có mức giảm nhỏ hơn, từ D60 xuống D42. Điều này phù hợp với những hệ thống chỉ cần điều chỉnh tiết diện đường ống một cấp thay vì giảm trực tiếp xuống kích thước nhỏ hơn. Bầu giảm có thể được bố trí trên tuyến ống chính, tại vị trí chuyển tiếp đến thiết bị hoặc trước khi chia nhánh sang đường ống DN32.

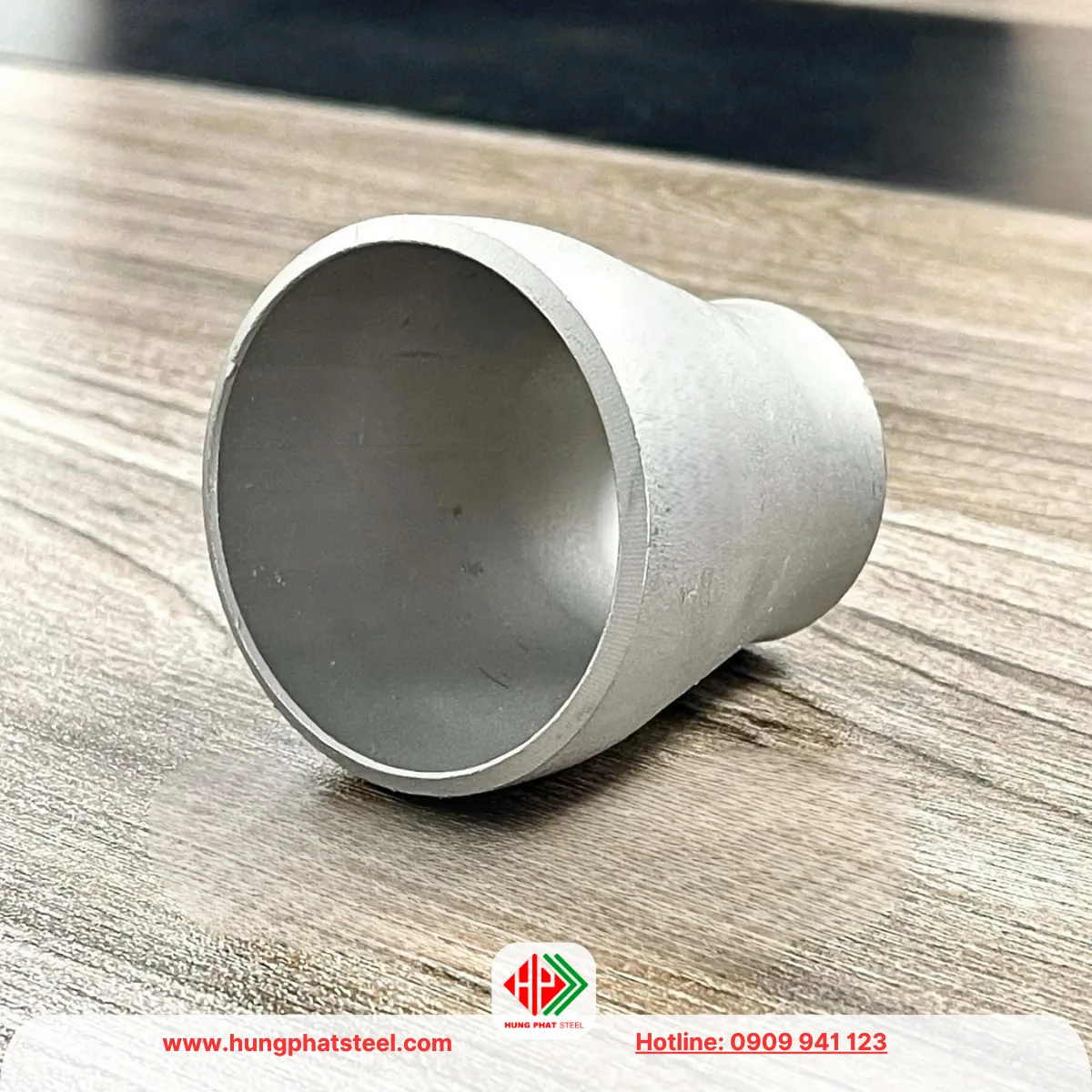

Đặc điểm của bầu giảm inox D60-D42

• Bầu giảm DN50-DN32 có một đầu lớn tương ứng D60 và một đầu nhỏ D42. Phần thân được thiết kế thu dần từ đường kính lớn về đường kính nhỏ, giúp tạo ra đoạn chuyển tiếp giữa hai kích thước ống.
• Đầu D60 được ghép với đường ống DN50, trong khi đầu D42 kết nối với đường ống DN32. Sau khi căn chỉnh, hai đầu được hàn với đường ống bằng phương pháp hàn đối đầu. Đây là dạng kết nối thường được lựa chọn cho các hệ thống yêu cầu độ kín cao và không cần tháo lắp phụ kiện thường xuyên.
• Do hai kích thước D60 và D42 có sự chênh lệch không quá lớn, bầu giảm có hình dáng tương đối gọn. Sản phẩm thích hợp với các vị trí cần chuyển đổi kích thước trong không gian lắp đặt hạn chế.

Thông số kỹ thuật tham khảo

Kích thước D60-D42 là thông số quan trọng khi đối chiếu với đường ống thực tế. Trong quá trình đặt hàng, ngoài DN cần xác nhận thêm chiều dày thành ống, bởi cùng một kích thước danh nghĩa có thể tồn tại nhiều cấp chiều dày khác nhau.

Bảng quy cách kích thước

Tham khảo thêm:
Bầu giảm hàn inox DN50-DN25
Bầu giảm hàn inox các loại
Ống inox phi 60
Ống inox phi 42

Hướng dẫn chọn lựa theo vật liệu

1/ Lựa chọn bầu giảm inox 304

• Inox 304 là vật liệu phổ biến trong các hệ thống đường ống inox nhờ khả năng chống ăn mòn, độ bền và khả năng gia công phù hợp với nhiều ứng dụng.
• Bầu giảm hàn inox 304 DN50-DN32 có thể được sử dụng cho đường nước, khí, thực phẩm, đồ uống, thiết bị sản xuất và nhiều hệ thống công nghiệp thông thường. Vật liệu này cũng có khả năng hàn tốt, thuận lợi khi phụ kiện được lắp trực tiếp vào đường ống bằng phương pháp hàn đối đầu.
• Đối với các công trình không làm việc trong môi trường có tính ăn mòn đặc biệt, inox 304 thường là lựa chọn cân bằng giữa yêu cầu kỹ thuật và chi phí vật tư.

2/ Khi nào nên sử dụng inox 316?

• Inox 316 được lựa chọn khi điều kiện làm việc đòi hỏi khả năng chống ăn mòn cao hơn. Thành phần molypden trong inox 316 giúp vật liệu có khả năng chống lại một số môi trường chứa chloride tốt hơn so với inox 304.
• Bầu giảm inox 316 DN50-DN32 có thể được sử dụng trong các hệ thống xử lý nước, hóa chất, môi trường biển, thiết bị công nghiệp hoặc các tuyến ống có yêu cầu cao về khả năng chống ăn mòn.
• Đối với hệ thống cần hàn nhiều, khách hàng cũng có thể lựa chọn inox 316L. Tương tự, 304L là phiên bản carbon thấp của inox 304, thường được sử dụng khi yêu cầu về khả năng hàn và kiểm soát vùng ảnh hưởng nhiệt được đặt cao hơn.

Chiều dày của bầu giảm D60-D42

Chiều dày là yếu tố cần được xác định cùng với vật liệu. Hai loại thường được gặp trên thị trường là SCH10/SCH10S và SCH40/SCH40S.

• Bầu giảm SCH10 có thành tương đối mỏng, thích hợp với những hệ thống sử dụng ống thành mỏng và có điều kiện làm việc tương ứng. Trọng lượng phụ kiện thấp hơn loại thành dày, thuận tiện cho những tuyến ống cần giảm khối lượng.
• Bầu giảm SCH40 có thành dày hơn, phù hợp với hệ thống yêu cầu kết cấu chắc chắn hơn hoặc sử dụng đường ống có chiều dày tương ứng.

Đối với DN50-DN32, không nên chỉ báo giá dựa trên kích thước D60-D42. Nếu khách hàng chỉ cung cấp quy cách mà không nêu SCH, nhà cung cấp cần xác nhận lại để tránh giao nhầm loại có chiều dày không phù hợp với đường ống.

Kiểu dáng: Đồng tâm và lệch tâm

Tùy thiết kế hệ thống, bầu giảm D60-D42 có thể được chế tạo theo dạng đồng tâm hoặc lệch tâm.

• Với bầu giảm đồng tâm, hai đầu D60 và D42 có cùng trục. Phần thu được bố trí cân đối quanh tâm phụ kiện. Kiểu này thường phù hợp với những vị trí mà tâm tuyến ống cần được giữ thống nhất.
• Bầu giảm lệch tâm có hai đầu bố trí không cùng trục. Thiết kế này cho phép một mặt của tuyến ống được giữ theo cao độ hoặc mặt chuẩn nhất định. Đây là yếu tố có thể quan trọng trong những hệ thống đường ống nằm ngang, đặc biệt khi không gian lắp đặt hoặc cách bố trí thiết bị yêu cầu kiểm soát vị trí của tuyến ống.

Không nên lựa chọn đồng tâm hay lệch tâm chỉ dựa vào kích thước phụ kiện. Cần căn cứ vào bản vẽ đường ống và vị trí thực tế của phụ kiện trong toàn bộ hệ thống.

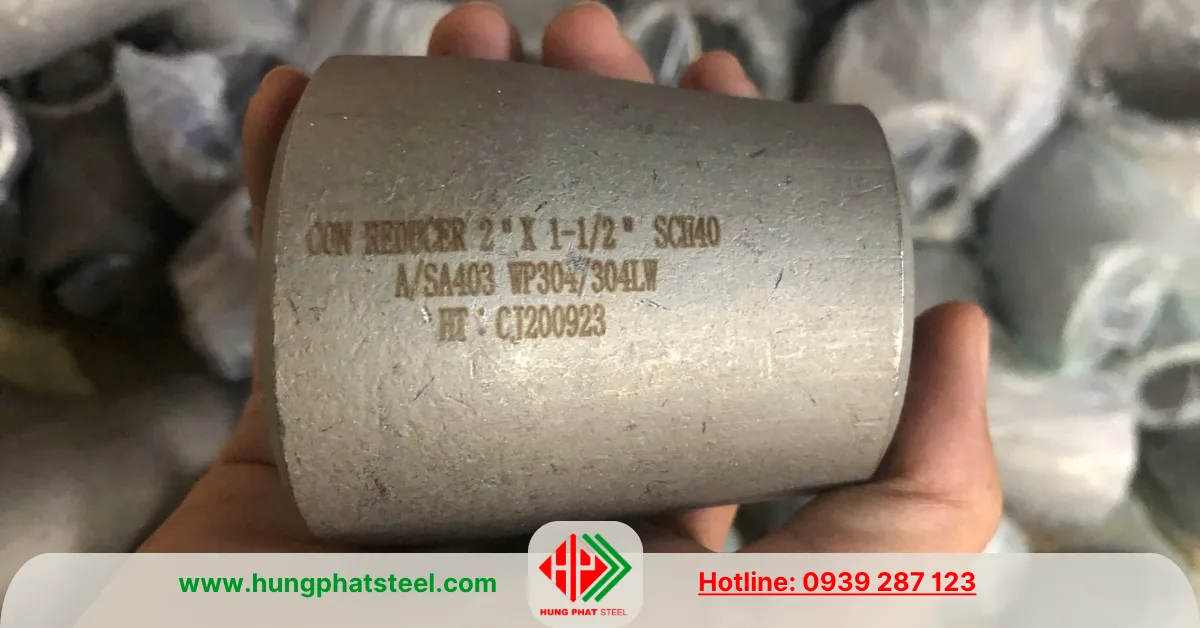

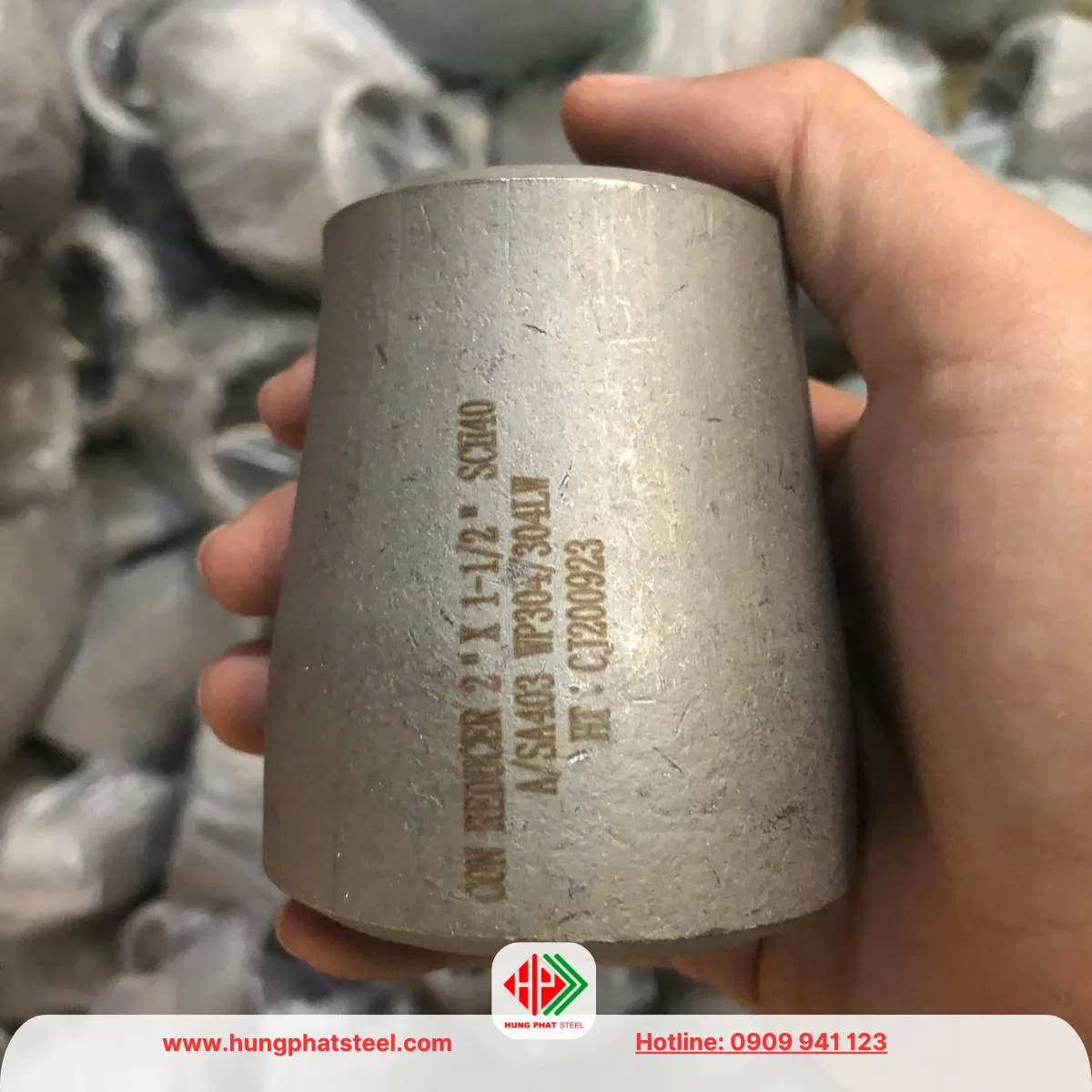

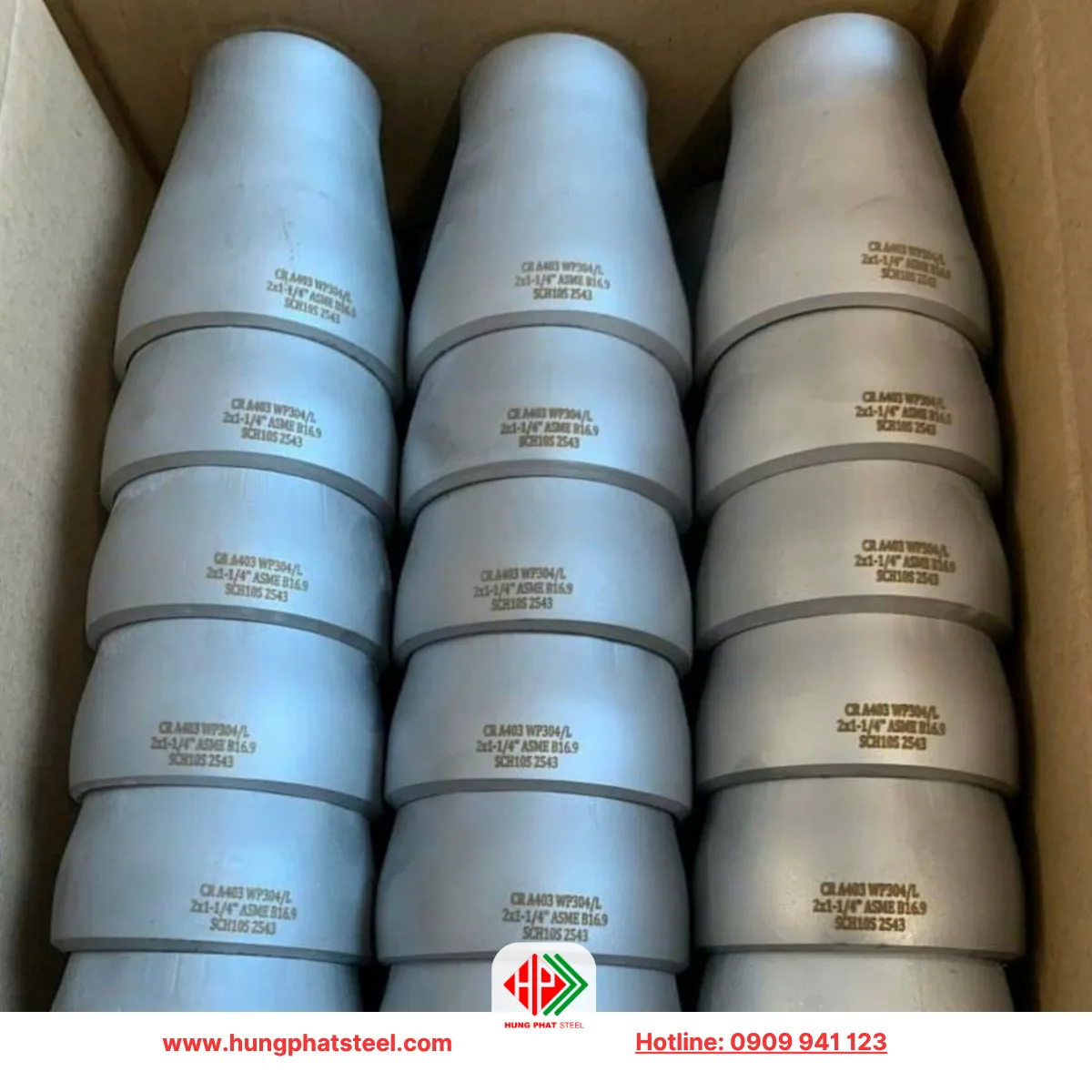

Tiêu chuẩn ASME B16.9 và ASTM A403

• Bầu giảm hàn inox D60-D42 thường được cung cấp theo các tiêu chuẩn quốc tế dành cho phụ kiện hàn đối đầu. Trong đó, ASME B16.9 là tiêu chuẩn phổ biến quy định về kích thước, dung sai và các yêu cầu liên quan đến phụ kiện hàn đối đầu.
• Về vật liệu, inox dùng cho phụ kiện chịu áp lực thường được tham chiếu theo ASTM A403. Các cấp vật liệu thường gặp gồm WP304, WP304L, WP316 và WP316L.
• Ngoài hệ ASME/ASTM, một số sản phẩm có thể được sản xuất theo tiêu chuẩn JIS hoặc tiêu chuẩn kỹ thuật riêng của nhà sản xuất. Vì vậy, khi mua hàng theo hồ sơ kỹ thuật của dự án, cần cung cấp chính xác tiêu chuẩn được yêu cầu thay vì chỉ ghi “bầu giảm inox D60-D42”.

Khả năng kết nối với đường ống

• Một trong những điểm cần quan tâm khi sử dụng bầu giảm hàn là sự tương thích giữa phụ kiện và đường ống. Đầu D60 cần phù hợp với đường ống DN50, trong khi đầu D42 phải phù hợp với đường ống DN32 theo đúng quy cách đường kính và chiều dày.
• Trước khi hàn, hai đầu cần được cắt và chuẩn bị đúng kỹ thuật, đảm bảo bề mặt ghép phù hợp. Sau khi căn chỉnh, mối hàn được thực hiện theo phương pháp phù hợp với vật liệu inox và yêu cầu của công trình.
• Đối với những hệ thống yêu cầu độ kín cao, mối hàn có thể được kiểm tra theo quy trình nghiệm thu của dự án. Với đường ống thực phẩm hoặc một số hệ thống có yêu cầu vệ sinh, vùng hàn và mặt trong đường ống còn có thể cần xử lý để hạn chế ảnh hưởng đến môi chất.

Ứng dụng của bầu giảm DN50-DN32

• Bầu giảm hàn inox D60-D42 được sử dụng ở nhiều vị trí chuyển tiếp trong hệ thống đường ống. Một ứng dụng phổ biến là chuyển từ tuyến DN50 sang DN32 khi lưu lượng phía sau giảm hoặc khi thiết bị tiếp nhận có đầu kết nối DN32.
• Sản phẩm có thể xuất hiện trong hệ thống cấp nước, xử lý nước, khí nén, thực phẩm, đồ uống, hóa chất, thiết bị sản xuất, đường ống công nghệ và các hệ thống cơ khí.
• Trong các cụm thiết bị, bầu giảm cũng có thể được dùng để kết nối đường ống lớn với đầu vào hoặc đầu ra nhỏ hơn của máy móc, bồn chứa, thiết bị trao đổi hoặc các cụm van. Việc sử dụng phụ kiện chuyên dụng giúp hạn chế phải tự gia công đoạn chuyển tiếp tại công trường.

Lưu ý khi đặt mua

• Đối với bầu giảm hàn inox DN50-DN32, thông tin cần xác nhận trước khi báo giá gồm: DN50-DN32 (D60-D42) – vật liệu 304/316 – SCH10 hoặc SCH40 – đồng tâm hoặc lệch tâm – tiêu chuẩn – xuất xứ – số lượng.
• Nếu công trình có yêu cầu hồ sơ vật liệu, cần xác định thêm loại chứng từ đi kèm theo từng nguồn hàng. Không nên mặc định mọi sản phẩm inox nhập khẩu đều có cùng bộ chứng từ hoặc cùng tiêu chuẩn.
• Ngoài ra, cần kiểm tra kích thước thực tế của đường ống trước khi đặt phụ kiện, đặc biệt trong trường hợp hệ thống sử dụng nhiều tiêu chuẩn ống khác nhau.

Thép Hùng Phát phân phối bầu giảm hàn inox D60-D42

Thép Hùng Phát là nhà nhập khẩu và phân phối phụ kiện đường ống inox, cung cấp bầu giảm hàn inox DN50-DN32 (D60-D42) cho các công trình và hệ thống đường ống công nghiệp.

Sản phẩm có các lựa chọn về inox 304, 304L, 316, 316L, kiểu đồng tâm hoặc lệch tâm, SCH10/SCH10S, SCH40/SCH40S và các quy cách khác tùy nguồn hàng. Hùng Phát cung cấp phụ kiện phục vụ hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất, cơ khí và đường ống công nghệ.

Khi gửi yêu cầu báo giá, khách hàng chỉ cần cung cấp quy cách DN50-DN32 (D60-D42) cùng vật liệu, SCH, kiểu đồng tâm/lệch tâm và số lượng. Hùng Phát sẽ căn cứ vào yêu cầu thực tế để cung cấp đúng chủng loại và quy cách phụ kiện.
