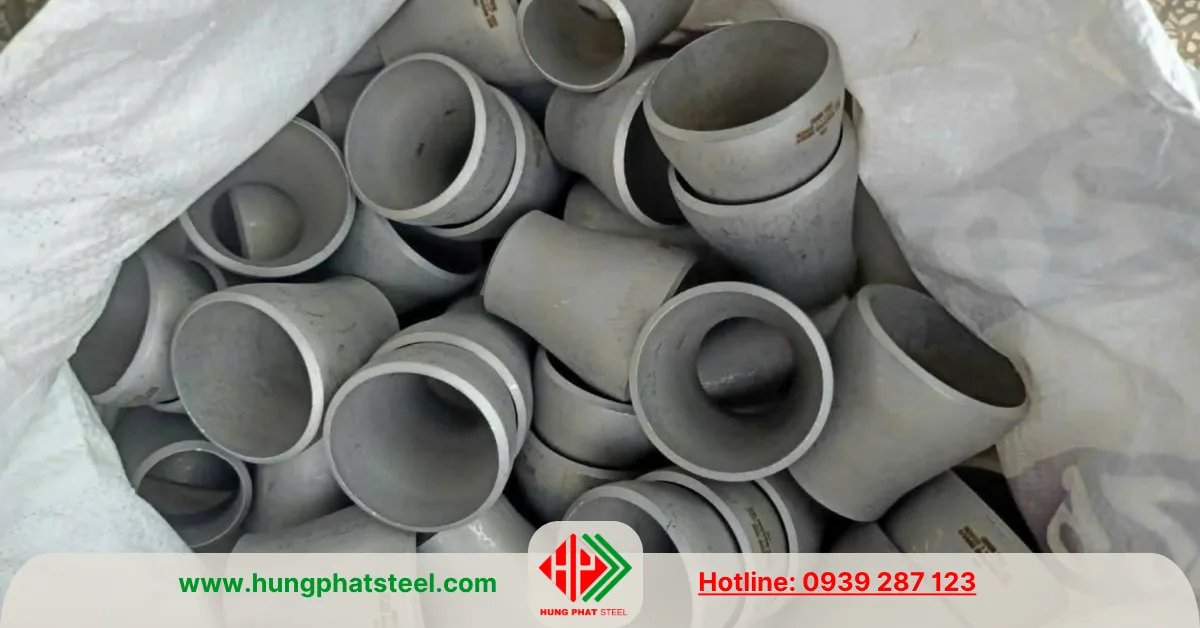

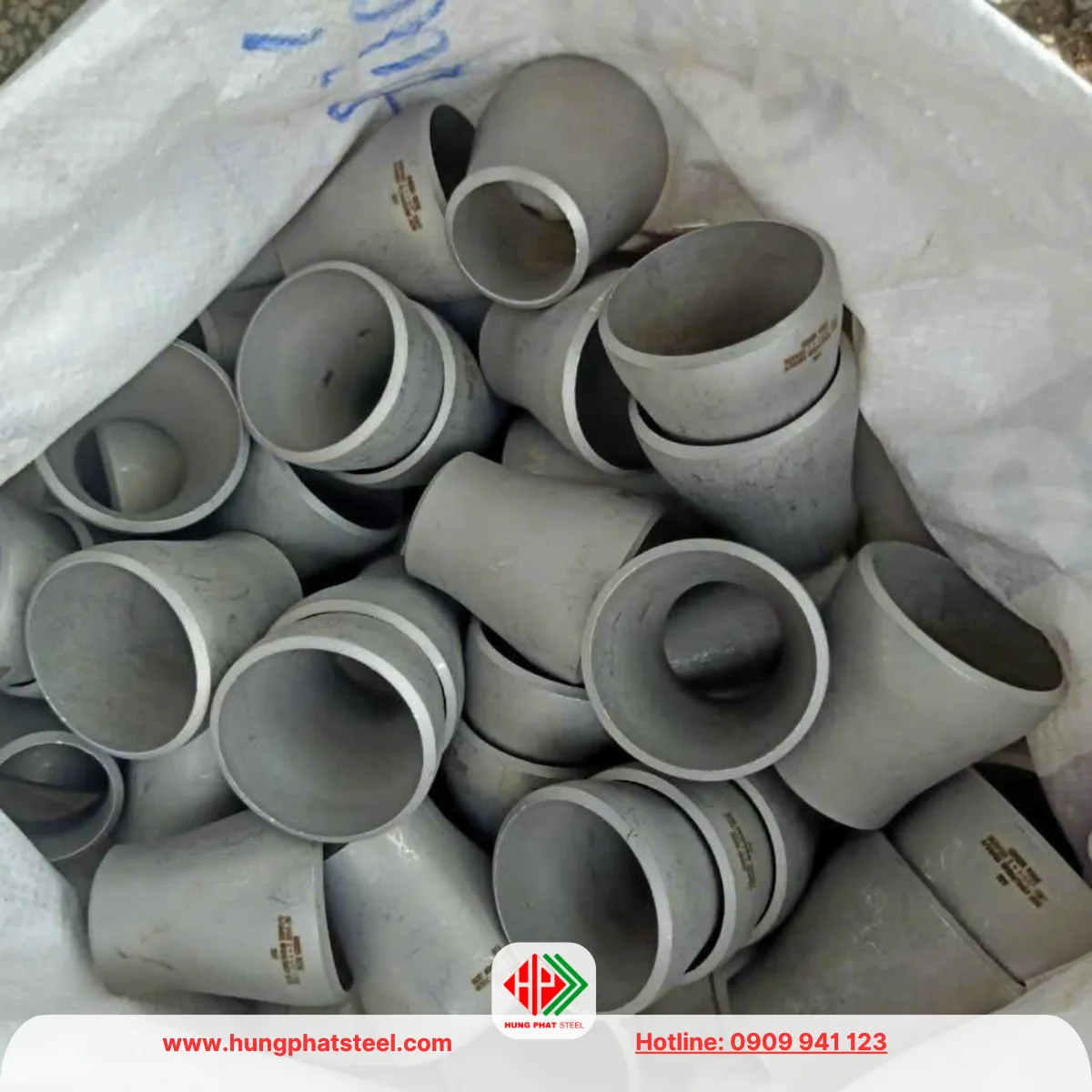

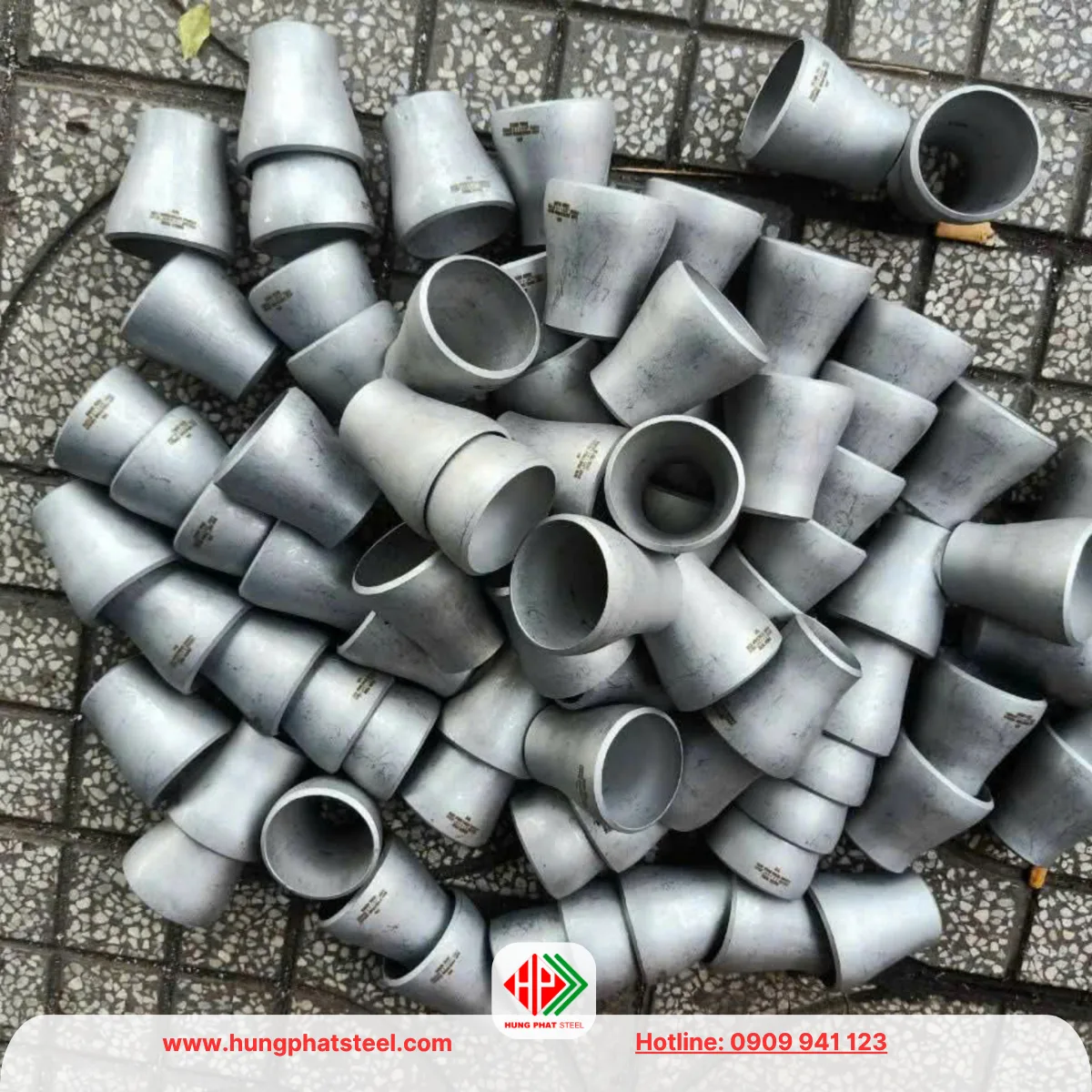

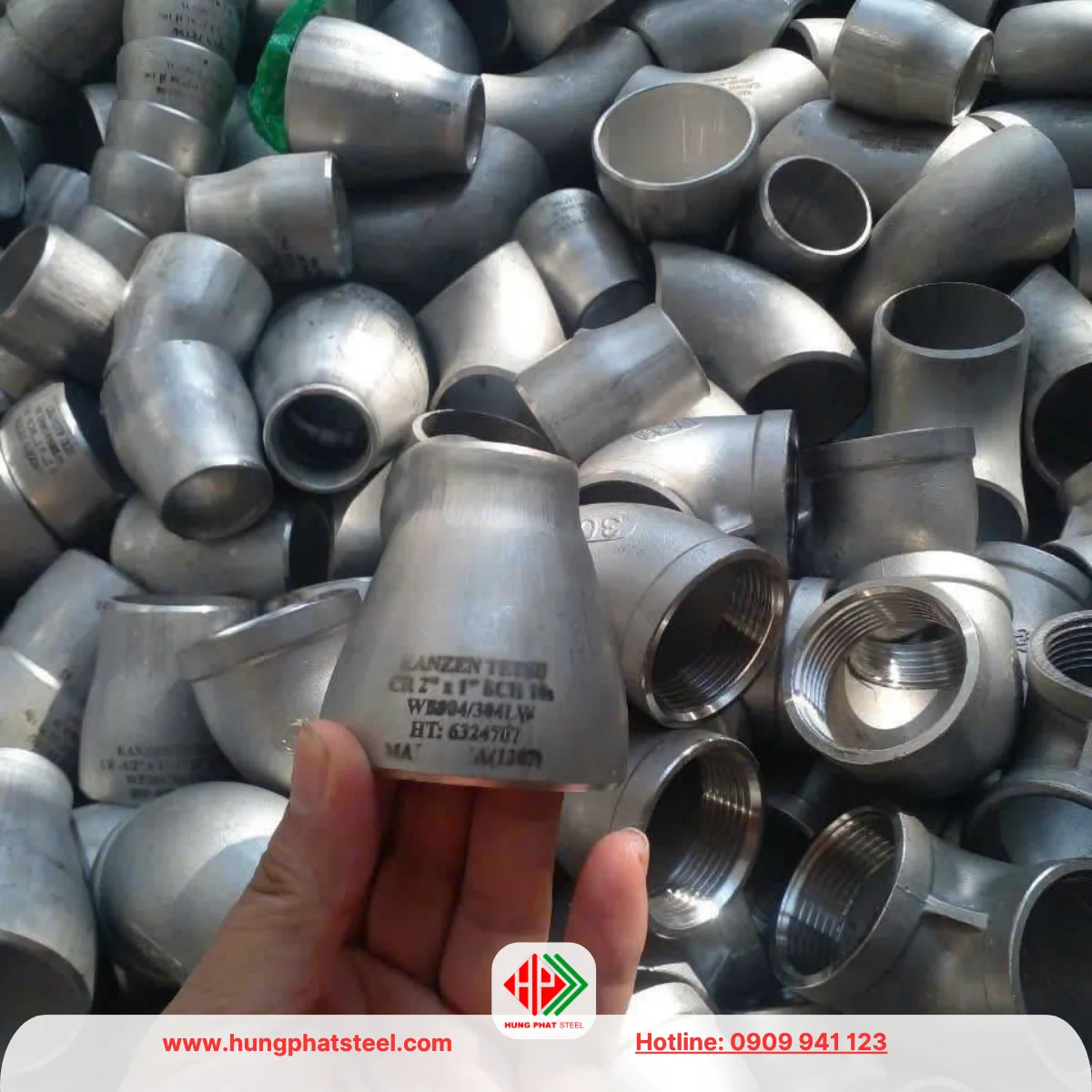

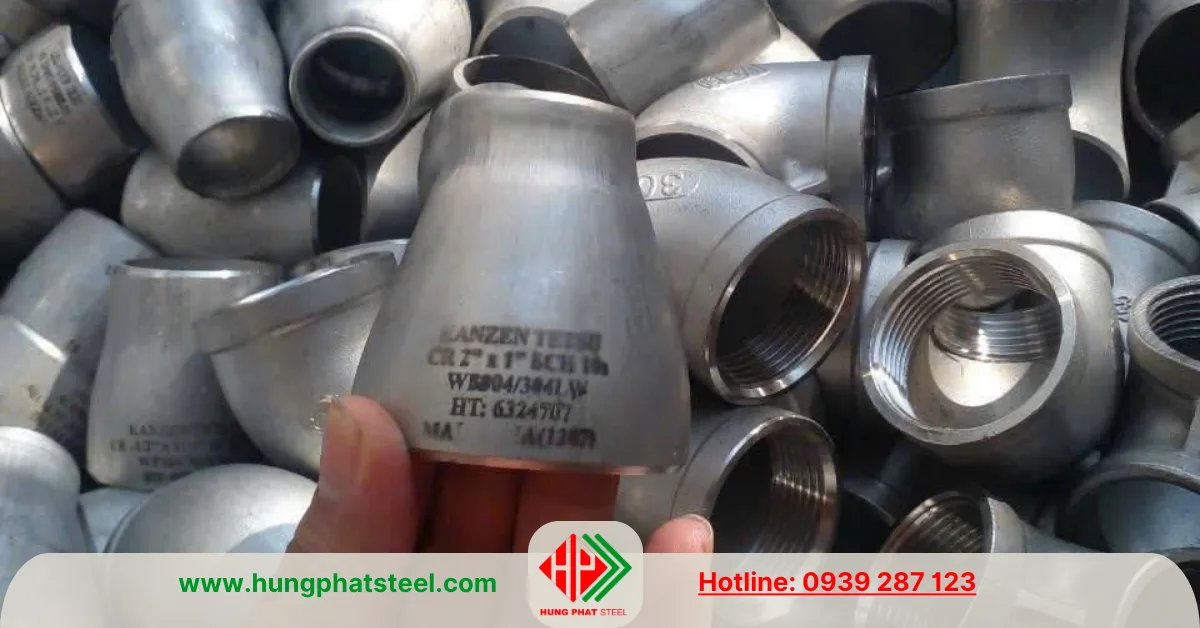

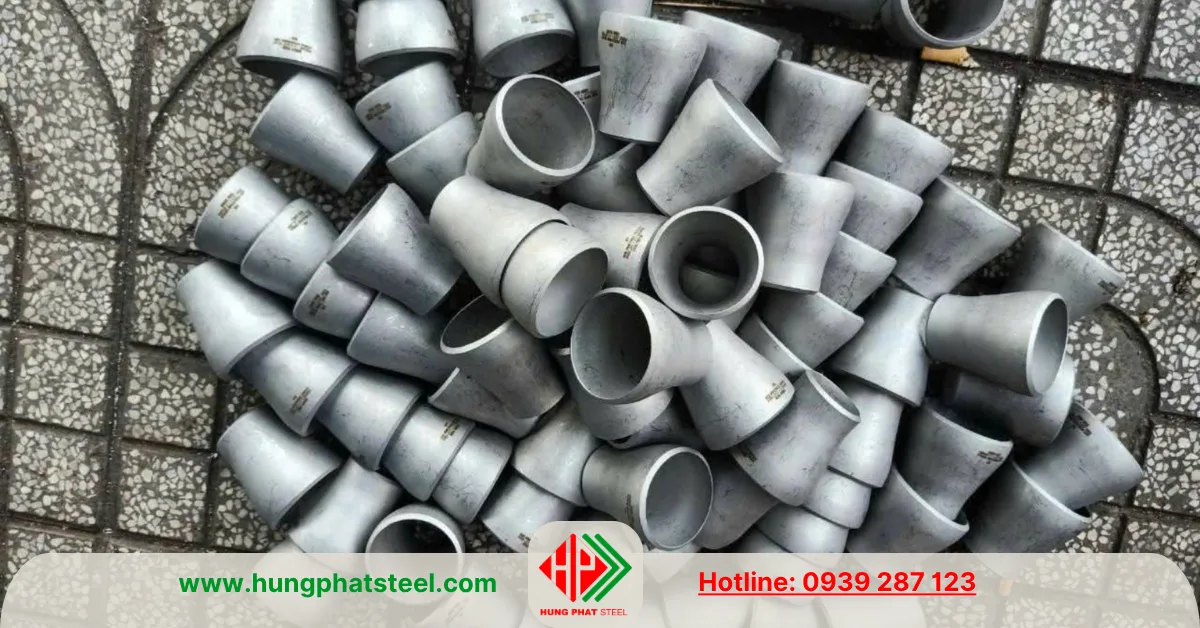

Bầu giảm hàn INOX DN50-DN25 (D60-D34)

Mô tả

Bầu giảm hàn inox DN50-DN25 (D60-D34) là phụ kiện được sử dụng tại vị trí chuyển tiếp giữa đường ống có đường kính ngoài D60 và D34.

Đây là quy cách có mức giảm tương đối lớn, từ DN50 xuống DN25, thường được bố trí khi hệ thống cần đưa tuyến ống từ một đường kính lớn về đường kính nhỏ hơn để phù hợp với thiết bị, van, đầu nối hoặc một nhánh đường ống phía sau.

Bầu giảm hàn INOX DN50-DN25 (D60-D34)

Khác với phụ kiện ren, bầu giảm hàn được lắp đặt bằng phương pháp hàn đối đầu. Hai đầu của phụ kiện được gia công để ghép trực tiếp với đường ống, sau đó thực hiện hàn hoàn thiện mối nối. Cách kết nối này tạo thành một đoạn chuyển tiếp cố định, phù hợp với các hệ thống inox yêu cầu độ kín, độ ổn định và khả năng làm việc liên tục.

Thông tin của bầu giảm hàn inox DN50-DN25

Bầu giảm DN50-DN25 có đầu lớn D60 và đầu nhỏ D34 theo cách gọi phổ biến trên thị trường. Khi lựa chọn sản phẩm, cần chú ý rằng DN là kích thước danh nghĩa, còn D60 và D34 thể hiện đường kính ngoài theo quy cách ống tương ứng.

Do mức giảm từ D60 xuống D34 khá rõ, hình dạng của bầu giảm có phần thu dài hơn so với những quy cách giảm nhỏ. Kích thước chiều dài thực tế phụ thuộc vào tiêu chuẩn chế tạo và nhà sản xuất. Vì vậy, khi cần lắp đặt trong không gian giới hạn, nên kiểm tra bản vẽ hoặc kích thước catalogue trước khi đặt hàng.

Quy cách kích thước

Tham khảo thêm:
Bầu giảm hàn inox DN40-DN32
Bầu giảm hàn inox các loại
Ống inox phi 60
Ống inox phi 34

Vai trò của bầu giảm trong tuyến ống

• Trong một hệ thống đường ống, không phải tất cả các đoạn đều sử dụng cùng một kích thước. Đường kính ống có thể thay đổi theo lưu lượng, áp suất, thiết bị kết nối hoặc yêu cầu bố trí mặt bằng. Bầu giảm là chi tiết trung gian giúp thực hiện sự thay đổi này một cách có kiểm soát.
• Với DN50-DN25, đầu D60 có thể kết nối với tuyến ống lớn hơn, trong khi đầu D34 tiếp tục liên kết với đường ống DN25. Nhờ hình dạng chuyển tiếp thay vì thu nhỏ đột ngột, phụ kiện tạo ra một đoạn nối có hình học ổn định hơn cho hệ thống.
• Quy cách này có thể gặp ở vị trí kết nối đường ống với thiết bị có đầu vào nhỏ hơn, chuyển sang nhánh phụ, kết nối cụm van hoặc thay đổi tiết diện của tuyến ống công nghệ.

Lựa chọn inox 304 và 316

Bầu giảm hàn inox DN50-DN25 SUS304

Inox 304 là một trong những vật liệu được sử dụng nhiều nhất cho bầu giảm hàn. Vật liệu này có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, đồng thời có tính gia công và hàn thuận lợi. Bầu giảm inox 304 DN50-DN25 thường phù hợp với hệ thống nước, khí, thực phẩm, thiết bị công nghiệp và các đường ống không tiếp xúc với môi trường ăn mòn đặc biệt.

Bầu giảm hàn inox DN50-DN25 SUS316

Trong những môi trường khắc nghiệt hơn, inox 316 là lựa chọn đáng cân nhắc. Thành phần molypden trong inox 316 giúp vật liệu có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa chloride và hóa chất. Do đó, bầu giảm inox 316 DN50-DN25 thường được sử dụng cho hệ thống xử lý nước, hóa chất, môi trường biển hoặc các thiết bị công nghiệp có yêu cầu cao về khả năng chống ăn mòn.

Ngoài 304 và 316, thị trường còn có các cấp tương ứng như 304L và 316L. Chữ “L” thể hiện phiên bản có hàm lượng carbon thấp, thường được quan tâm trong các kết cấu có nhiều công đoạn hàn hoặc yêu cầu kiểm soát vùng ảnh hưởng nhiệt.

Chọn độ dày SCH10 hay SCH40?

Không nên lựa chọn chiều dày bầu giảm chỉ dựa trên kích thước DN. Phụ kiện phải tương thích với chiều dày thành của đường ống và điều kiện làm việc của hệ thống.

• SCH10/SCH10S thường được sử dụng cho các hệ thống sử dụng ống thành mỏng tương ứng. Ưu điểm của dòng này là trọng lượng phụ kiện thấp hơn và phù hợp với các hệ thống không yêu cầu chiều dày lớn.
• SCH40/SCH40S có thành dày hơn và thường được lựa chọn khi hệ thống cần kết cấu chắc chắn hơn hoặc đường ống kết nối cũng sử dụng cấp chiều dày tương ứng.

Đối với bầu giảm DN50-DN25, có một điểm cần chú ý là hai đầu có kích thước khác nhau nên chiều dày thành ống tại đầu D60 và D34 cũng cần được đối chiếu với tiêu chuẩn tương ứng. Không nên chỉ yêu cầu “bầu DN50-DN25” mà bỏ qua SCH hoặc chiều dày thực tế.

Bầu giảm đồng tâm và lệch tâm

Về hình học, bầu giảm D60-D34 có thể được chia thành hai dạng chính.

• Bầu giảm đồng tâm có trục của hai đầu trùng nhau. Khi nhìn theo mặt cắt, phần thu được bố trí cân đối quanh trục trung tâm. Thiết kế này thường phù hợp với các tuyến ống đứng hoặc những vị trí mà việc thay đổi tâm tuyến ống không ảnh hưởng đến bố trí hệ thống.
• Bầu giảm lệch tâm có hai đầu không nằm trên cùng một trục. Một phía của phụ kiện được giữ theo một mặt chuẩn, nhờ đó có thể đáp ứng những yêu cầu đặc biệt về cao độ hoặc khoảng không lắp đặt.

Việc lựa chọn hai dạng này nên căn cứ vào bản vẽ đường ống thay vì chỉ dựa vào thói quen sử dụng. Đặc biệt với tuyến ống nằm ngang, vị trí của bầu giảm so với các thiết bị và hướng bố trí đường ống cần được xem xét trước khi chốt loại phụ kiện.

Tiêu chuẩn sản phẩm

Bầu giảm hàn inox là loại phụ kiện thường được sản xuất theo các tiêu chuẩn chuyên dụng dành cho phụ kiện hàn đối đầu. ASME B16.9 là một trong những tiêu chuẩn thường gặp đối với kích thước và yêu cầu của các phụ kiện hàn đối đầu sản xuất tại nhiều thị trường.

Về vật liệu, các dòng inox như 304, 304L, 316 và 316L thường được quy định theo ASTM A403 đối với phụ kiện thép không gỉ dùng cho hệ thống chịu áp lực. Một số nhà sản xuất khác có thể cung cấp sản phẩm theo hệ JIS hoặc tiêu chuẩn riêng.

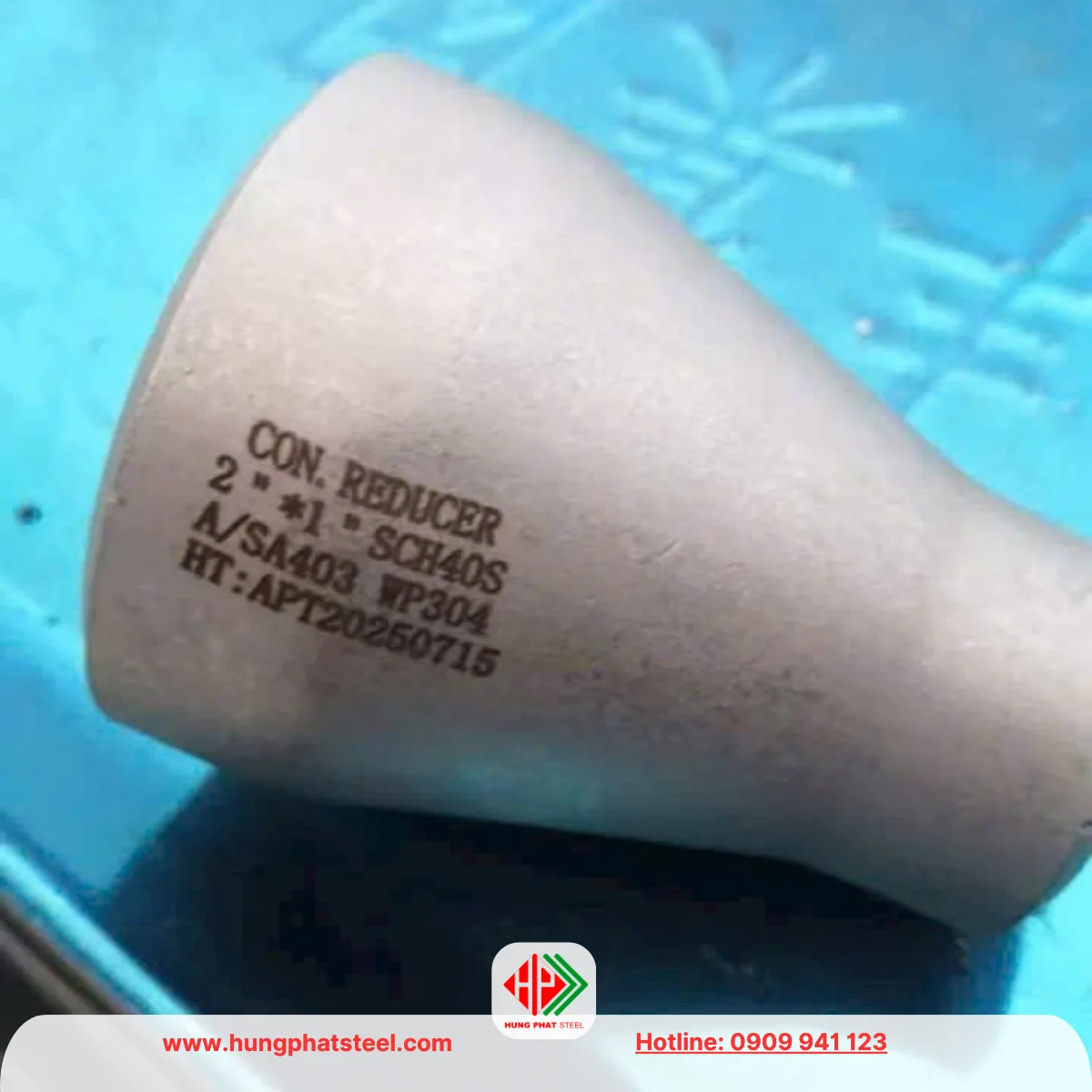

Thông tin trên sản phẩm hoặc catalogue có thể thể hiện theo dạng ASTM A403 WP304/WP304L/WP316/WP316L – ASME B16.9. Tuy nhiên, cần kiểm tra đúng catalogue của nhà sản xuất vì tiêu chuẩn áp dụng có thể thay đổi theo từng dòng sản phẩm.

Yêu cầu khi hàn bầu giảm inox D60-D34

• Do bầu giảm được kết nối trực tiếp với đường ống bằng phương pháp hàn, việc lựa chọn đúng chiều dày và vật liệu có ý nghĩa quan trọng đối với quá trình gia công. Đầu phụ kiện và đầu ống cần có kích thước phù hợp để tạo khe hở và mối ghép theo yêu cầu kỹ thuật.
• Đối với inox 304 và 316, quá trình hàn cần sử dụng phương pháp và vật liệu hàn phù hợp với cấp inox. Sau khi hàn, tùy yêu cầu của công trình có thể thực hiện làm sạch, xử lý vùng ảnh hưởng nhiệt hoặc hoàn thiện bề mặt mối hàn.
• Nếu hệ thống yêu cầu độ sạch cao, chẳng hạn đường ống thực phẩm hoặc một số hệ thống công nghệ, công đoạn xử lý sau hàn cần được thực hiện phù hợp với yêu cầu kỹ thuật của toàn bộ hệ thống.

Ứng dụng thực tế

• Bầu giảm hàn inox DN50-DN25 được sử dụng trong nhiều hệ thống có nhu cầu chuyển đổi từ D60 xuống D34. Một số ứng dụng thường gặp gồm đường ống cấp nước, xử lý nước, khí nén, thực phẩm, đồ uống, hóa chất, thiết bị sản xuất, hệ thống đường ống công nghệ và các cụm máy công nghiệp.
• Trong hệ thống nước hoặc khí, phụ kiện có thể được bố trí trước thiết bị có đầu kết nối DN25. Trong hệ thống công nghệ, bầu giảm có thể đóng vai trò chuyển tiếp giữa tuyến ống chính DN50 và nhánh hoặc thiết bị DN25.
• Với các công trình yêu cầu vật liệu chống ăn mòn, sử dụng bầu giảm inox giúp đồng bộ vật liệu với đường ống và các phụ kiện inox khác trong hệ thống.

Thép Hùng Phát phân phối bầu giảm hàn inox DN50-DN25

Thép Hùng Phát là nhà nhập khẩu và phân phối phụ kiện đường ống inox, cung cấp bầu giảm hàn inox DN50-DN25 (D60-D34) theo nhiều lựa chọn về vật liệu, chiều dày và kiểu dáng.

Khách hàng có thể lựa chọn inox 304, 304L, 316 hoặc 316L, bầu giảm đồng tâm hoặc lệch tâm, SCH10/SCH10S, SCH40/SCH40S tùy yêu cầu của hệ thống và nguồn hàng. Sản phẩm được cung cấp cho các công trình đường ống công nghiệp, xử lý nước, thực phẩm, hóa chất, cơ khí và thiết bị.

Khi gửi yêu cầu báo giá, nên cung cấp đầy đủ DN50-DN25 (D60-D34), vật liệu inox, SCH hoặc chiều dày, kiểu đồng tâm/lệch tâm, tiêu chuẩn nếu có và số lượng. Đây là những thông tin giúp xác định đúng chủng loại bầu giảm và hạn chế nhầm lẫn giữa các dòng phụ kiện có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn hoặc chiều dày.
