Bầu giảm hàn INOX DN100-DN50 (D114-D60)

Mô tả

Bầu giảm hàn INOX DN100-DN50 (D114-D60) là phụ kiện kết nối được sử dụng tại vị trí chuyển đổi từ đường ống đường kính D114 xuống đường ống D60.

Đây là quy cách có mức giảm tương đối vừa phải, thường được bố trí giữa tuyến ống chính và tuyến ống nhánh, giữa đường ống với thiết bị hoặc tại những vị trí cần thay đổi kích thước nhưng vẫn duy trì kết cấu đường ống bằng phương pháp hàn.

Bầu giảm hàn INOX DN100-DN50 (D114-D60)

Thép Hùng Phát nhập khẩu và phân phối bầu giảm hàn inox DN100-DN50 bằng các dòng vật liệu inox phổ biến như 304 và 316. Tùy theo thiết kế hệ thống, khách hàng có thể lựa chọn bầu giảm đồng tâm hoặc lệch tâm, chiều dày và tiêu chuẩn phù hợp với đường ống đang sử dụng.

Đặc điểm quy cách

Bầu giảm DN100-DN50 có hai đầu kết nối với kích thước D114 và D60. Đầu D114 được sử dụng để kết nối với đường ống lớn, trong khi đầu D60 kết nối với đường ống nhỏ hơn. Hai đầu bầu được gia công để thực hiện hàn đối đầu, tạo thành mối nối cố định và kín sau khi hoàn thiện.

So với những quy cách giảm sâu hơn như D114-D49 hoặc D114-D42, bầu D114-D60 có độ chênh lệch đường kính thấp hơn. Vì vậy, phần côn chuyển tiếp tương đối ngắn và phù hợp với nhiều hệ thống có không gian lắp đặt hạn chế. Quy cách này cũng được sử dụng khi yêu cầu chuyển đổi kích thước nhưng không muốn giảm tiết diện quá đột ngột.

Kiểu dáng đồng tâm và lệch tâm

Tùy theo bản vẽ và hướng bố trí đường ống, bầu giảm có thể lựa chọn dạng đồng tâm hoặc lệch tâm. Đây là yếu tố cần xác định ngay từ khâu đặt hàng để tránh phải điều chỉnh hoặc thay thế phụ kiện trong quá trình thi công.

Kích thước chi tiết

Tham khảo thêm:
Bầu giảm hàn inox DN100-DN40
Bầu giảm hàn inox các loại
Ống inox phi 114
Ống inox phi 60

Phân loại bầu giảm hàn inox DN100-DN50 theo kiểu kết cấu

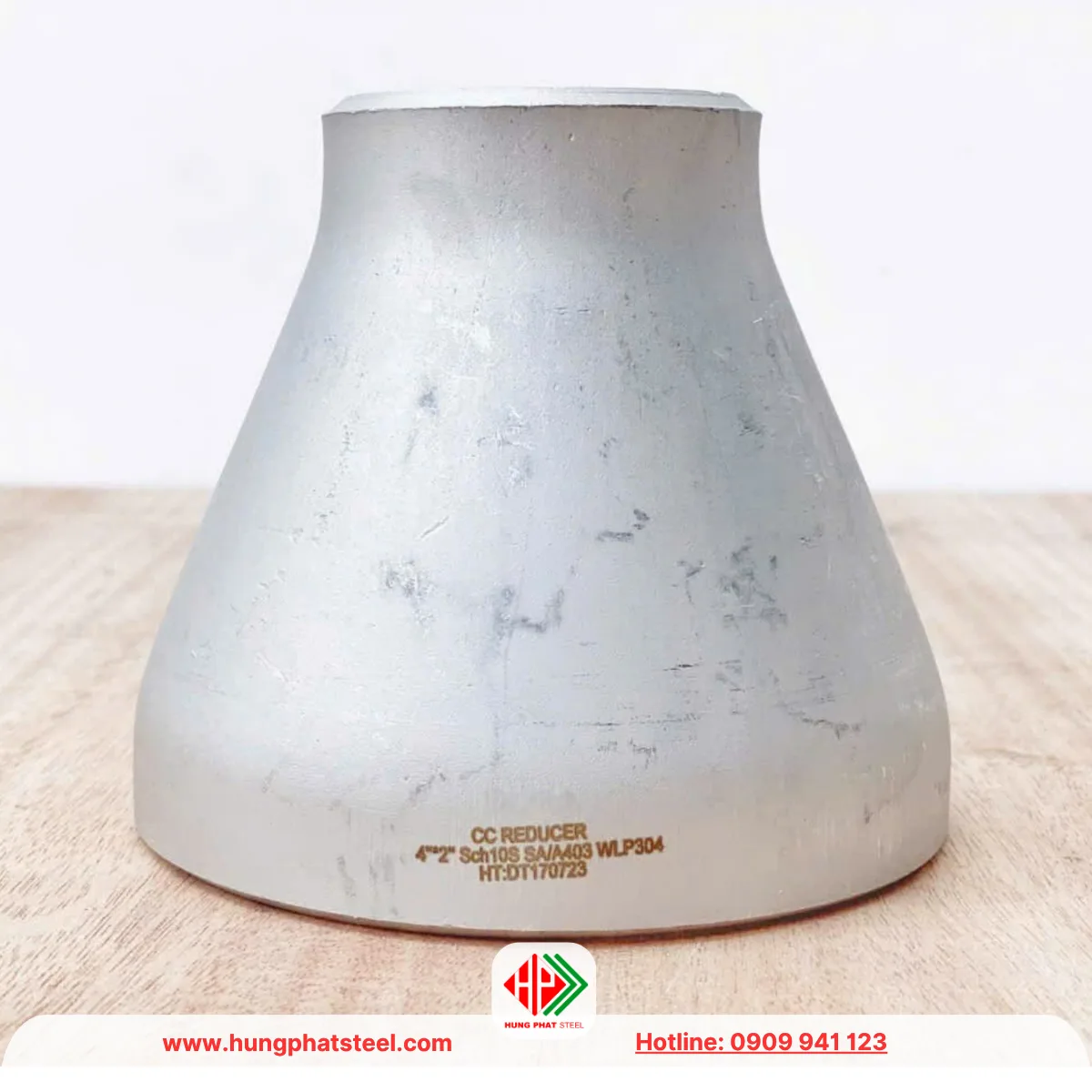

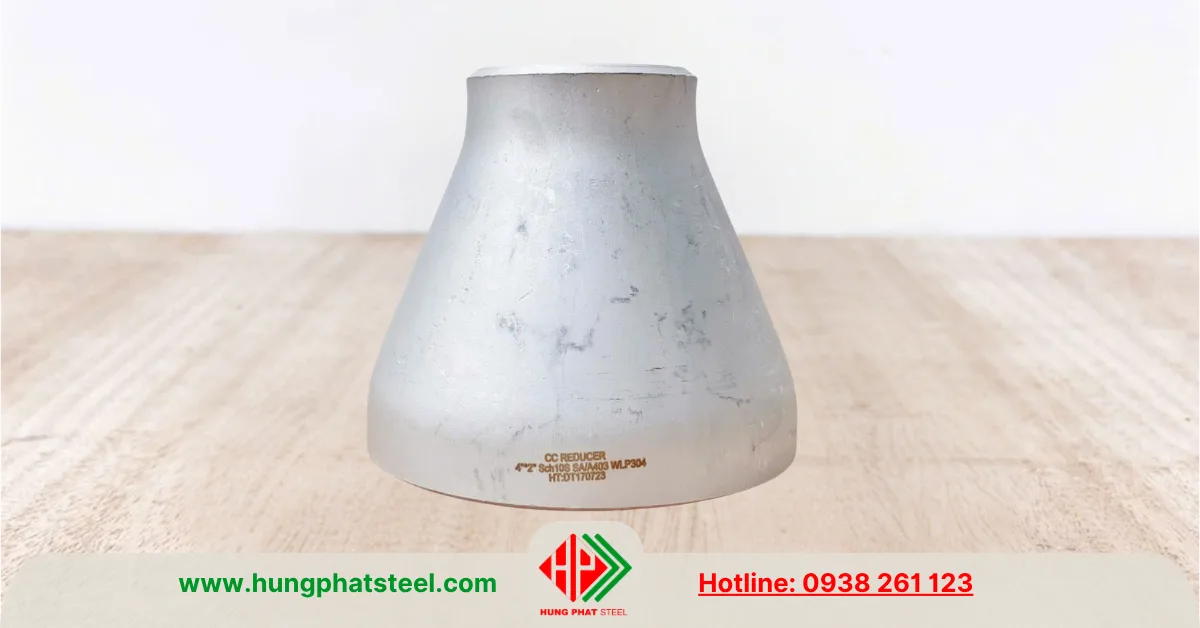

Bầu giảm hàn inox đồng tâm D114-D60

• Bầu giảm đồng tâm có đường tâm của hai đầu D114 và D60 nằm trên cùng một trục. Khi lắp đặt, đường ống lớn và đường ống nhỏ được thu về cùng tâm, tạo thành kết cấu cân đối và gọn.
• Loại đồng tâm thường được sử dụng trên các tuyến ống đứng hoặc những hệ thống mà việc duy trì cùng trục đường ống không gây ảnh hưởng đến quá trình vận hành. Đây cũng là dạng được lựa chọn phổ biến khi thiết kế yêu cầu chuyển đổi kích thước theo phương thẳng.
• Bầu giảm đồng tâm D114-D60 có ưu điểm là hình dạng đối xứng, dễ xác định hướng lắp đặt và phù hợp với nhiều vị trí kết nối giữa hai tuyến ống khác đường kính.

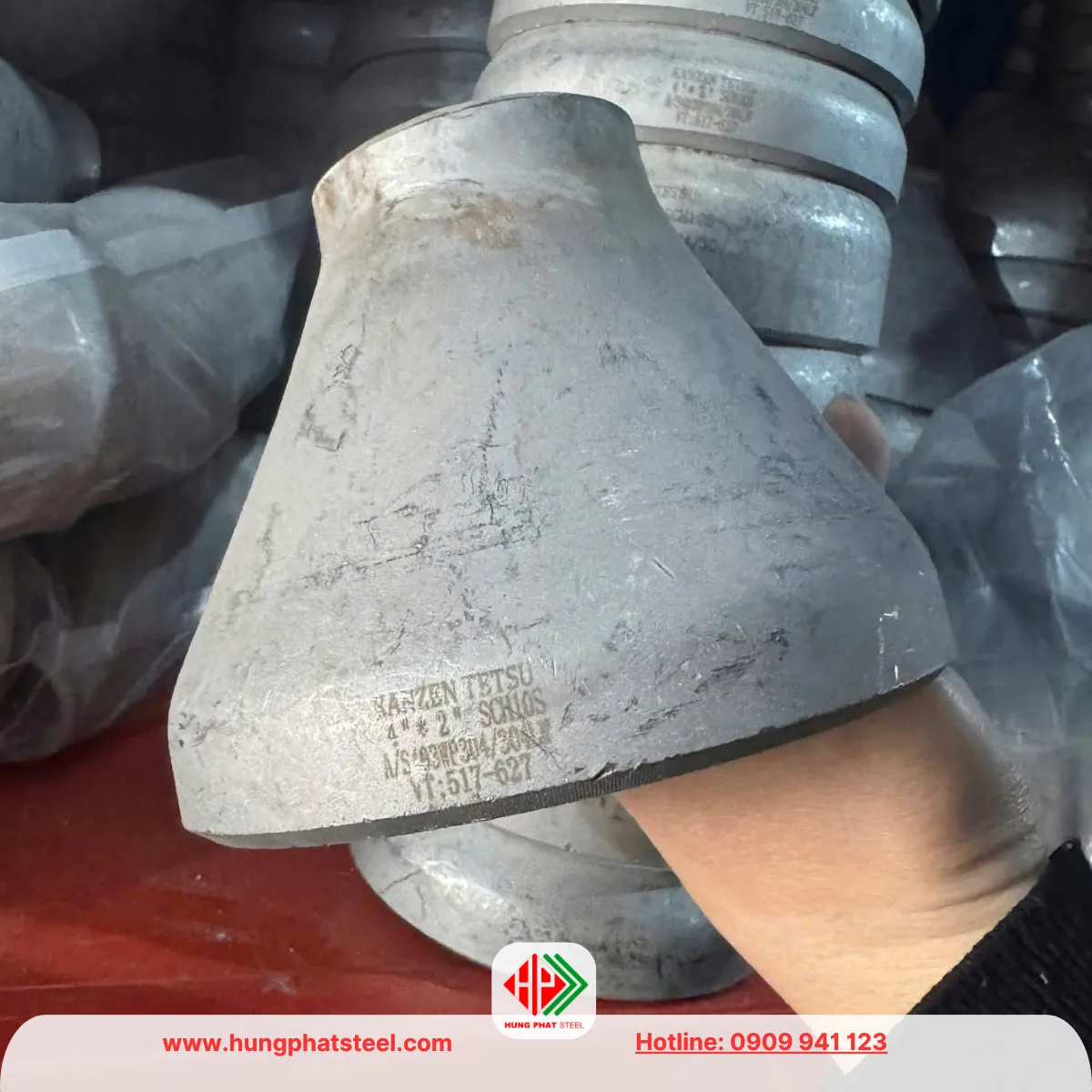

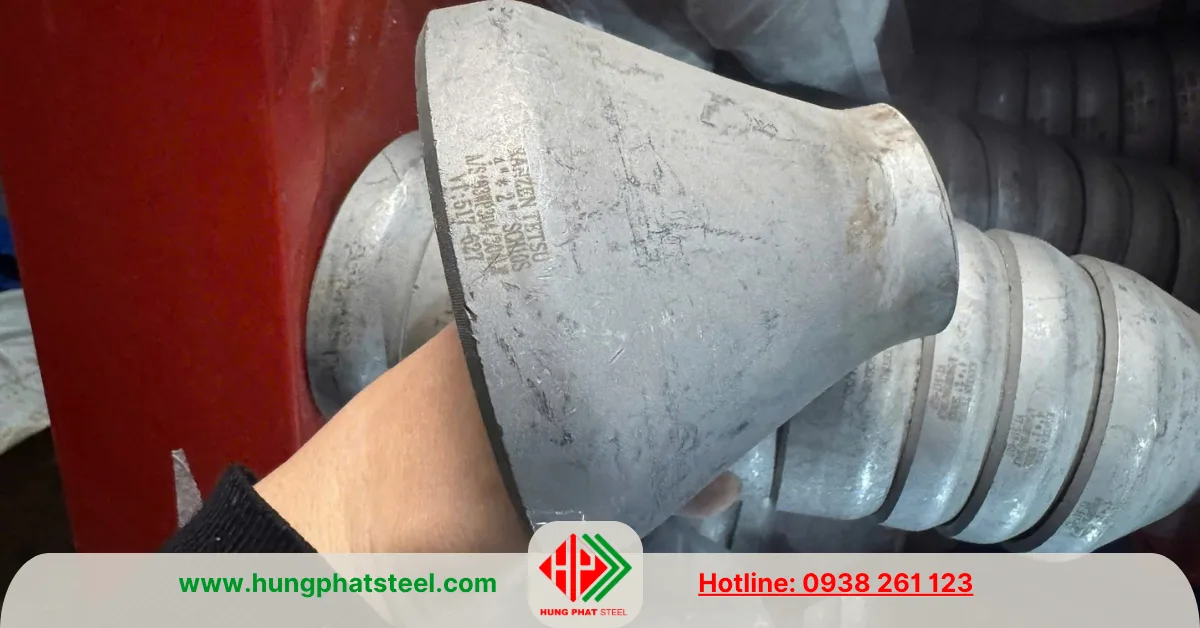

Bầu giảm hàn inox lệch tâm D114-D60

• Bầu giảm lệch tâm có hai đầu D114 và D60 không nằm trên cùng một đường tâm. Phần côn được thiết kế lệch về một phía nhằm đáp ứng yêu cầu cao độ hoặc bố trí thực tế của đường ống.
• Loại lệch tâm thường được quan tâm trong hệ thống đường ống nằm ngang, đặc biệt tại những vị trí cần kiểm soát khoảng cách giữa đáy hoặc đỉnh đường ống. Việc lựa chọn hướng lắp đặt phải dựa trên thiết kế hệ thống và đặc tính lưu chất.
• Với những hệ thống có yêu cầu hạn chế vùng tích tụ lưu chất, việc sử dụng bầu giảm lệch tâm đúng hướng có thể giúp bố trí đường ống phù hợp hơn so với bầu đồng tâm.

Phân loại theo vật liệu inox

DN100-DN50 Inox 304

Bầu giảm hàn inox 304 DN100-DN50 là dòng được sử dụng phổ biến trong các hệ thống công nghiệp thông thường. Inox 304 có khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường, đồng thời có khả năng gia công và hàn thuận lợi.

Sản phẩm inox 304 D114-D60 có thể sử dụng cho hệ thống nước, xử lý nước, thực phẩm, đồ uống, khí nén và nhiều dây chuyền sản xuất không yêu cầu khả năng chống ăn mòn đặc biệt cao.

DN100-DN50 Inox 316

Bầu giảm hàn inox 316 DN100-DN50 được lựa chọn cho môi trường có yêu cầu cao hơn về khả năng chống ăn mòn. Vật liệu inox 316 phù hợp hơn với những môi trường có hóa chất, muối hoặc điều kiện làm việc khắc nghiệt.

Trong các hệ thống thực phẩm, dược phẩm, hóa chất và một số dây chuyền xử lý nước, inox 316 có thể được sử dụng khi yêu cầu về vật liệu cao hơn inox 304.

Việc lựa chọn inox 304 hay 316 cần dựa vào thành phần lưu chất, nhiệt độ, môi trường bên ngoài và yêu cầu kỹ thuật của hệ thống thay vì chỉ dựa trên giá thành.

Phân loại theo chiều dày và tiêu chuẩn

Bầu giảm hàn inox D114-D60 có thể được cung cấp với nhiều chiều dày khác nhau để phù hợp với thành ống và điều kiện làm việc. Trong đó, SCH10 và SCH40 là những lựa chọn thường gặp trong các hệ thống đường ống inox.

Việc lựa chọn SCH không nên thực hiện riêng biệt cho phụ kiện. Bầu giảm cần đồng bộ với chiều dày và tiêu chuẩn của đường ống để đảm bảo quá trình hàn và khả năng làm việc của toàn bộ hệ thống.

Ngoài chiều dày, khi đặt hàng cần xác định rõ kích thước D114-D60, vật liệu inox 304 hoặc 316, kiểu đồng tâm hoặc lệch tâm và yêu cầu gia công đầu hàn. Thông tin càng đầy đủ thì việc cung cấp đúng sản phẩm càng thuận lợi.

Phân loại theo mục đích sử dụng

Bầu giảm D114-D60 có thể được chia theo vị trí sử dụng trong hệ thống. Một nhóm được dùng để chuyển tiếp giữa đường ống chính và đường ống nhánh; nhóm khác được sử dụng tại đầu vào hoặc đầu ra của thiết bị, máy móc, bồn chứa và các cụm đường ống.

DN100-DN50 công nghiệp

Trong hệ thống cấp nước và xử lý nước, sản phẩm thường được lựa chọn theo vật liệu inox và điều kiện môi trường.

DN100-DN50 vi sinh

Trong hệ thống thực phẩm, đồ uống hoặc dược phẩm, yêu cầu về bề mặt và khả năng vệ sinh có thể được đặt cao hơn. Với hệ thống hóa chất, việc lựa chọn mác inox cần căn cứ vào tính chất hóa chất tiếp xúc trực tiếp với thành ống.

Do đó, cùng một quy cách D114-D60 nhưng có thể sử dụng các loại bầu giảm khác nhau tùy theo vật liệu, chiều dày, tiêu chuẩn và yêu cầu của từng công trình.

Hàn lắp bầu giảm inox DN100-DN50

Bầu giảm hàn được kết nối trực tiếp với đường ống thông qua phương pháp hàn đối đầu. Trước khi hàn, cần kiểm tra kích thước thực tế của hai đầu ống và phụ kiện để đảm bảo độ đồng tâm, khe hở và độ thẳng của tuyến ống.

Đối với inox, khu vực hàn cần được làm sạch nhằm hạn chế tạp chất ảnh hưởng đến mối hàn. Sau khi hoàn thiện, tùy yêu cầu hệ thống có thể tiến hành xử lý bề mặt và vệ sinh khu vực hàn.

Việc sử dụng đúng quy cách D114-D60 giúp hạn chế công đoạn gia công bổ sung tại công trường, đồng thời tạo sự đồng bộ giữa phụ kiện và đường ống.

Ứng dụng bầu giảm hàn inox D114-D60

• Bầu giảm hàn DN100-DN50 được sử dụng trong hệ thống cấp nước, xử lý nước, thực phẩm, đồ uống, dược phẩm, hóa chất, khí nén và nhiều dây chuyền sản xuất công nghiệp.
• Quy cách D114-D60 phù hợp với các vị trí cần chuyển từ đường kính ống lớn sang đường kính trung bình mà vẫn giữ phương án kết nối hàn cố định. Sản phẩm có thể kết hợp với co, tê, mặt bích, van và các phụ kiện inox khác để hoàn thiện hệ thống đường ống.

Thép Hùng Phát cung cấp bầu giảm hàn inox DN100-DN50

Thép Hùng Phát nhập khẩu và phân phối bầu giảm hàn inox DN100-DN50 (D114-D60), với lựa chọn inox 304 và inox 316, bầu đồng tâm hoặc lệch tâm và nhiều quy cách chiều dày.

Ngoài D114-D60, Thép Hùng Phát cung cấp bầu giảm hàn inox nhiều kích thước từ DN15 đến DN500, phục vụ các hệ thống đường ống công nghiệp, xử lý nước, thực phẩm, hóa chất và các công trình có yêu cầu kết nối inox. Khách hàng có thể cung cấp kích thước hai đầu ống, vật liệu, chiều dày và kiểu bầu cần sử dụng để được tư vấn đúng quy cách.
