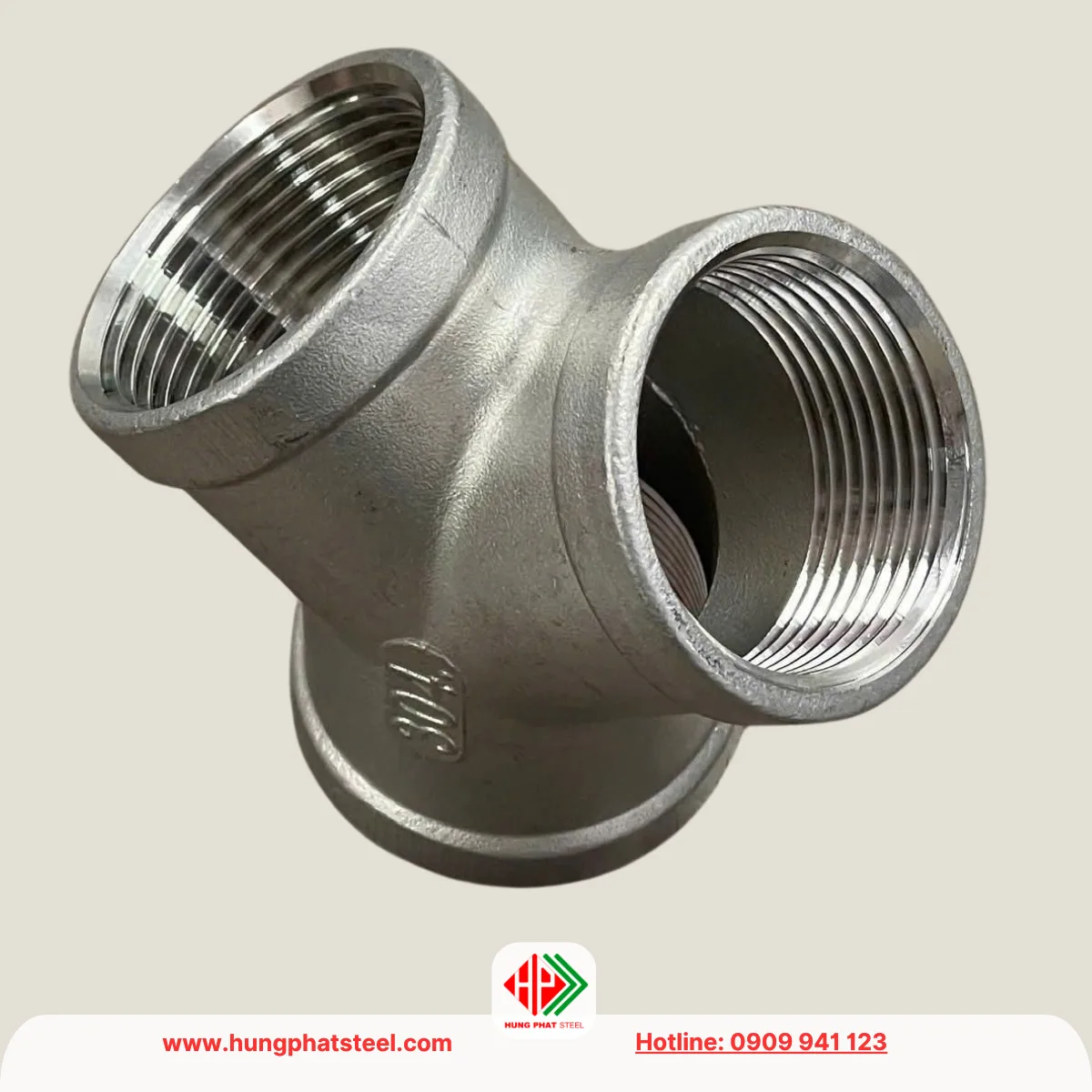

Tê ren chữ Y INOX

Tê ren chữ Y inox là một loại phụ kiện đường ống được sử dụng để chia hoặc hợp nhất dòng chảy theo góc nghiêng khoảng 45 độ, thay vì góc 90 độ như tê đều thông thường. Thiết kế hình chữ Y giúp lưu chất chuyển hướng một cách mượt mà, giảm tổn thất áp suất và hạn chế hiện tượng xoáy dòng trong quá trình vận hành.

Tê ren chữ Y INOX : Cấu tạo và quy cách

Sản phẩm được chế tạo từ inox chất lượng cao như inox 201, inox 304 hoặc inox 316, với kiểu kết nối ren trong hoặc ren ngoài theo các tiêu chuẩn BSPT, BSP, NPT… Nhờ khả năng chống ăn mòn tốt, độ bền cao và dễ lắp đặt, tê ren chữ Y inox được sử dụng rộng rãi trong hệ thống cấp nước, khí nén, hơi, hóa chất, thực phẩm và nhiều ngành công nghiệp khác.

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của tê ren chữ Y inox gồm:

Tên hàng hóa: Tê ren chữ Y inox, Chữ Y INOX nối ren, Nối 3 nhánh 45 độ…v.v.
Vật liệu: Inox 304, 201, 316
Kiểu kết nối: Ren trong
Kích thước: DN8 đến DN100 (1/4″ đến 4″).
Tiêu chuẩn ren: BSP, BSPT, NPT.
Áp suất làm việc: PN10, PN16, PN25 hoặc Class 150.
Nhiệt độ làm việc: -20°C đến 220°C (tùy vật liệu và môi trường).
Môi chất: Nước, khí, hơi, dầu, hóa chất, thực phẩm.
Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Malaysia
Đơn vị phân phối chính hãng: Thép Hùng Phát

Cấu tạo của tê ren chữ Y inox

Mặc dù có thiết kế đơn giản nhưng tê ren chữ Y inox được gia công chính xác để đảm bảo độ kín và độ bền trong quá trình sử dụng.

Các bộ phận chính gồm:

Thân tê

Thân được đúc nguyên khối hoặc gia công từ inox, có ba đầu kết nối tạo thành hình chữ Y. Thiết kế này giúp dòng chảy phân nhánh với góc nghiêng hợp lý, giảm va đập và giảm áp lực lên thành ống.

Ren kết nối

Các đầu nối thường được tiện ren theo tiêu chuẩn quốc tế, giúp việc lắp đặt nhanh chóng mà không cần hàn.

Các kiểu ren phổ biến gồm:

Ren BSP.
Ren BSPT.
Ren NPT.
Ren PT.

Nguyên lý hoạt động

Tê ren chữ Y hoạt động theo nguyên lý phân chia hoặc gom dòng lưu chất.

Khi lưu chất đi vào một đầu của phụ kiện, dòng chảy sẽ được chia thành hai nhánh hoặc ngược lại, hai dòng lưu chất có thể hợp lại thành một dòng chung. Nhờ góc phân nhánh khoảng 45 độ, dòng chảy ít bị đổi hướng đột ngột hơn so với tê chữ T, giúp giảm tổn thất áp suất và tăng hiệu quả vận hành của hệ thống.

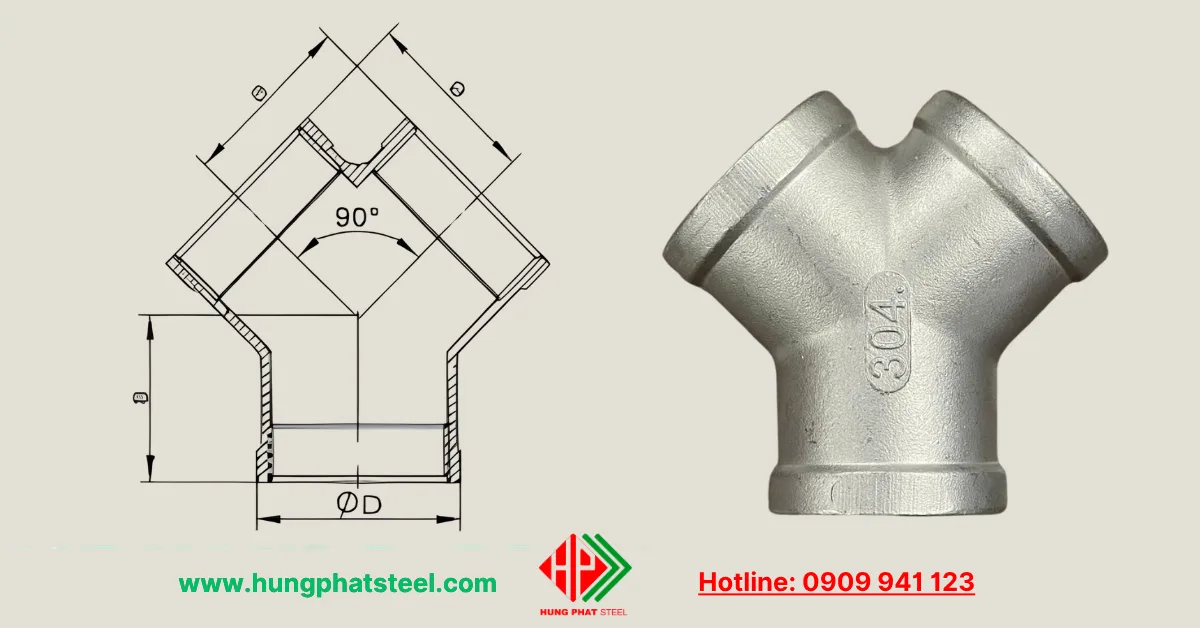

Quy cách Tê ren chữ Y INOX

Size	DN	ØD (mm)	a (mm)	Trọng lượng (kg/cái)
1/4″	8	18	19	0.0380
3/8″	10	21	23	0.0535
1/2″	15	26.5	27	0.1125
3/4″	20	32	32	0.1610
1″	25	39.5	38	0.2170
1-1/4″	32	48.5	43	0.3240
1-1/2″	40	55	48	0.4140
2″	50	67	56	0.6605
2-1/2″	65	–	–	–
3″	80	–	–	–
4″	100	–	–	3.088

Xem thêm:

Danh mục: Phụ kiện ren INOX
Sản phẩm: Co ren INOX
Sản phẩm: Tê ren INOX

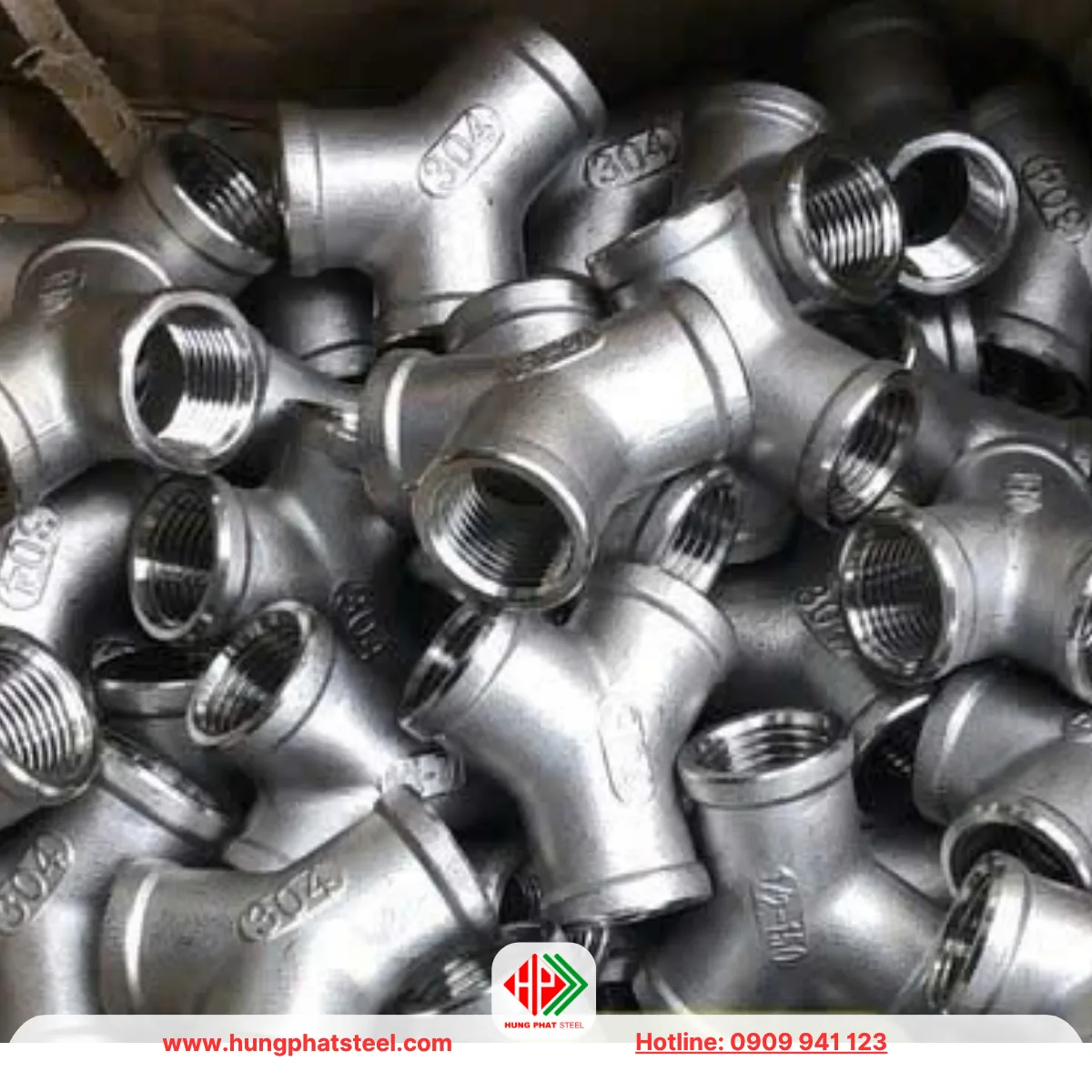

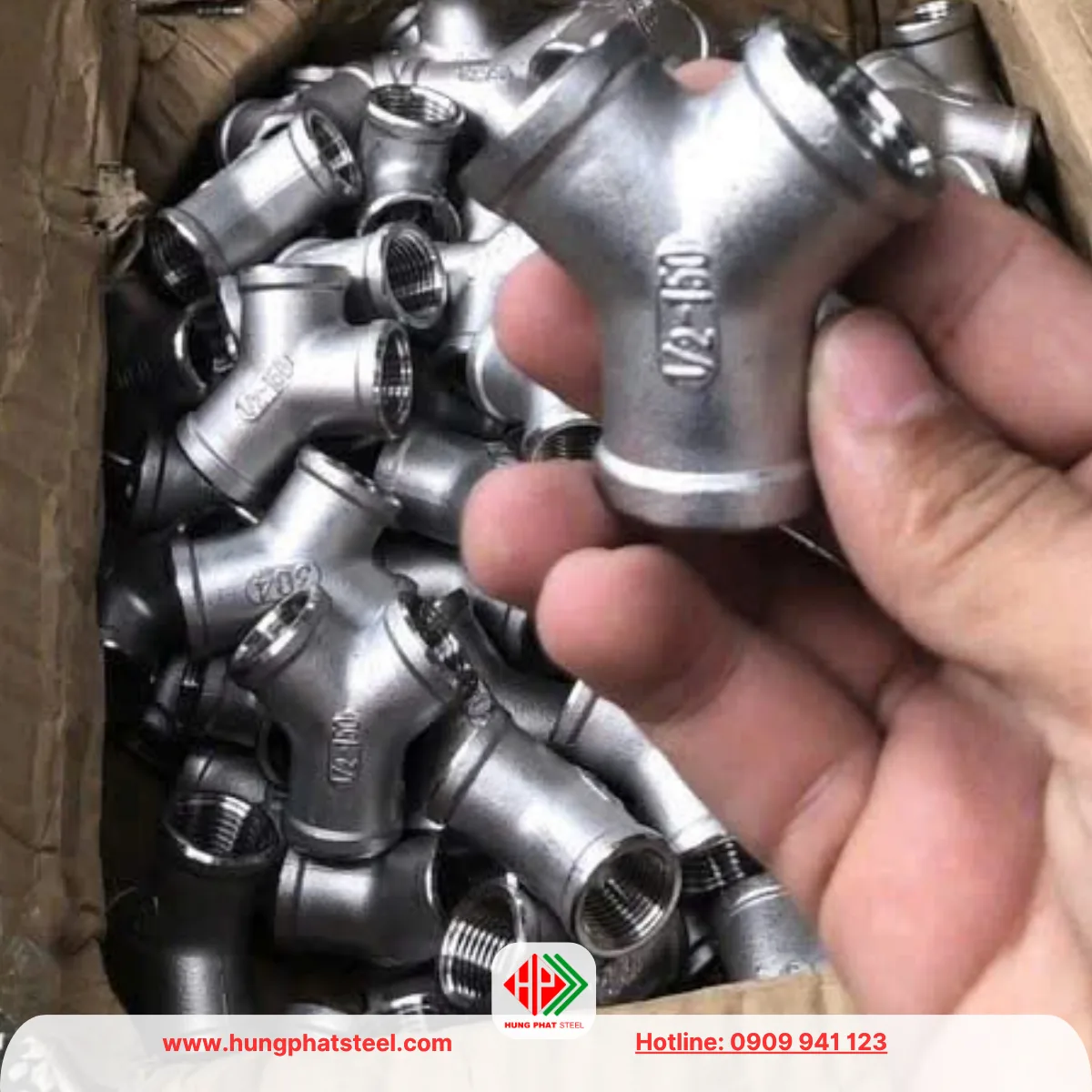

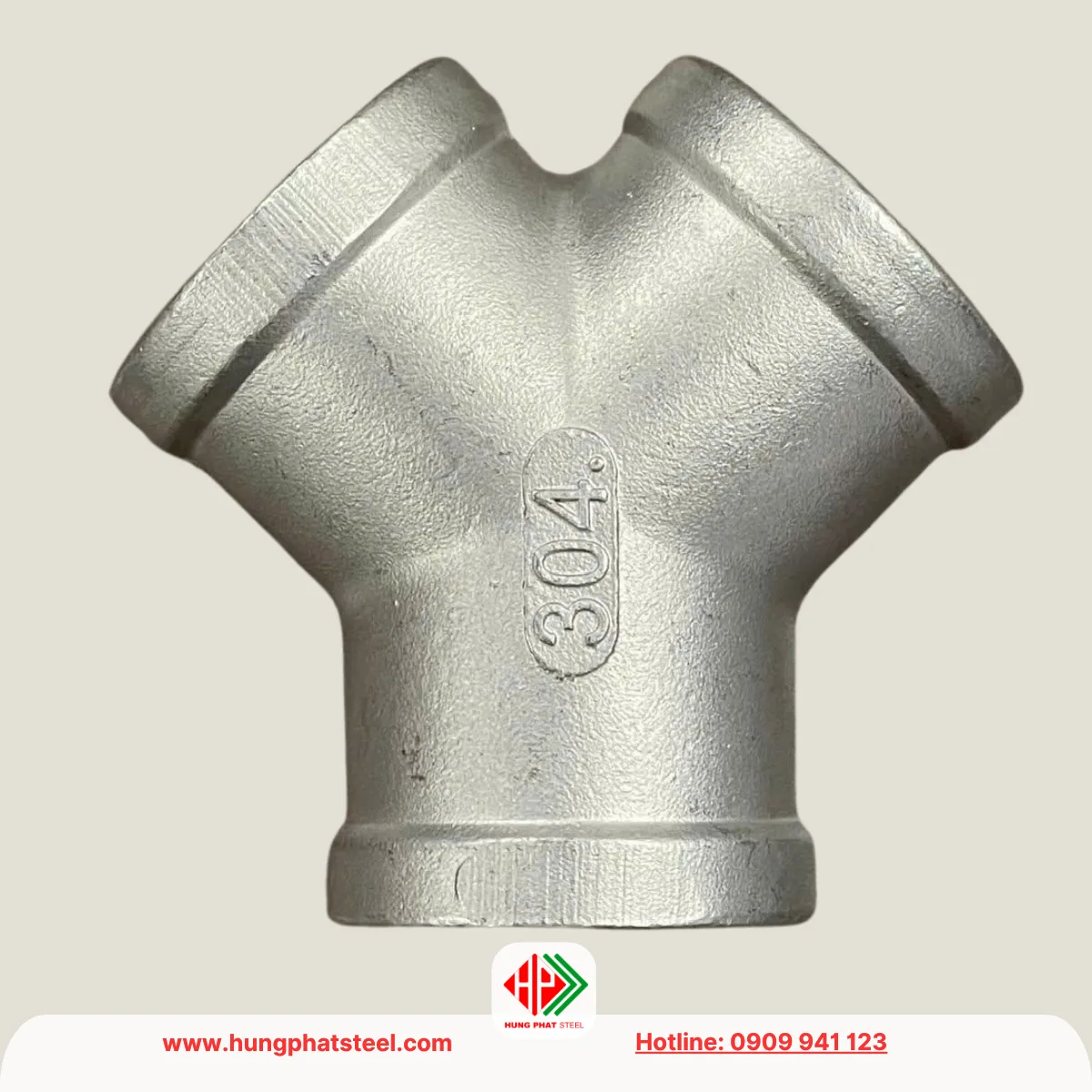

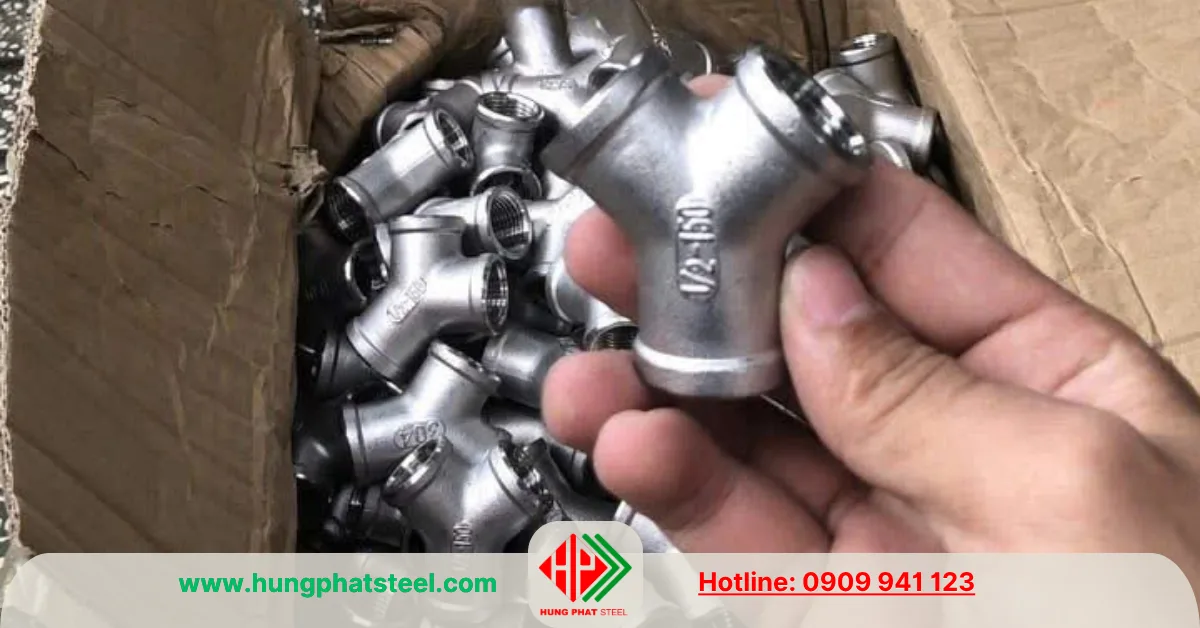

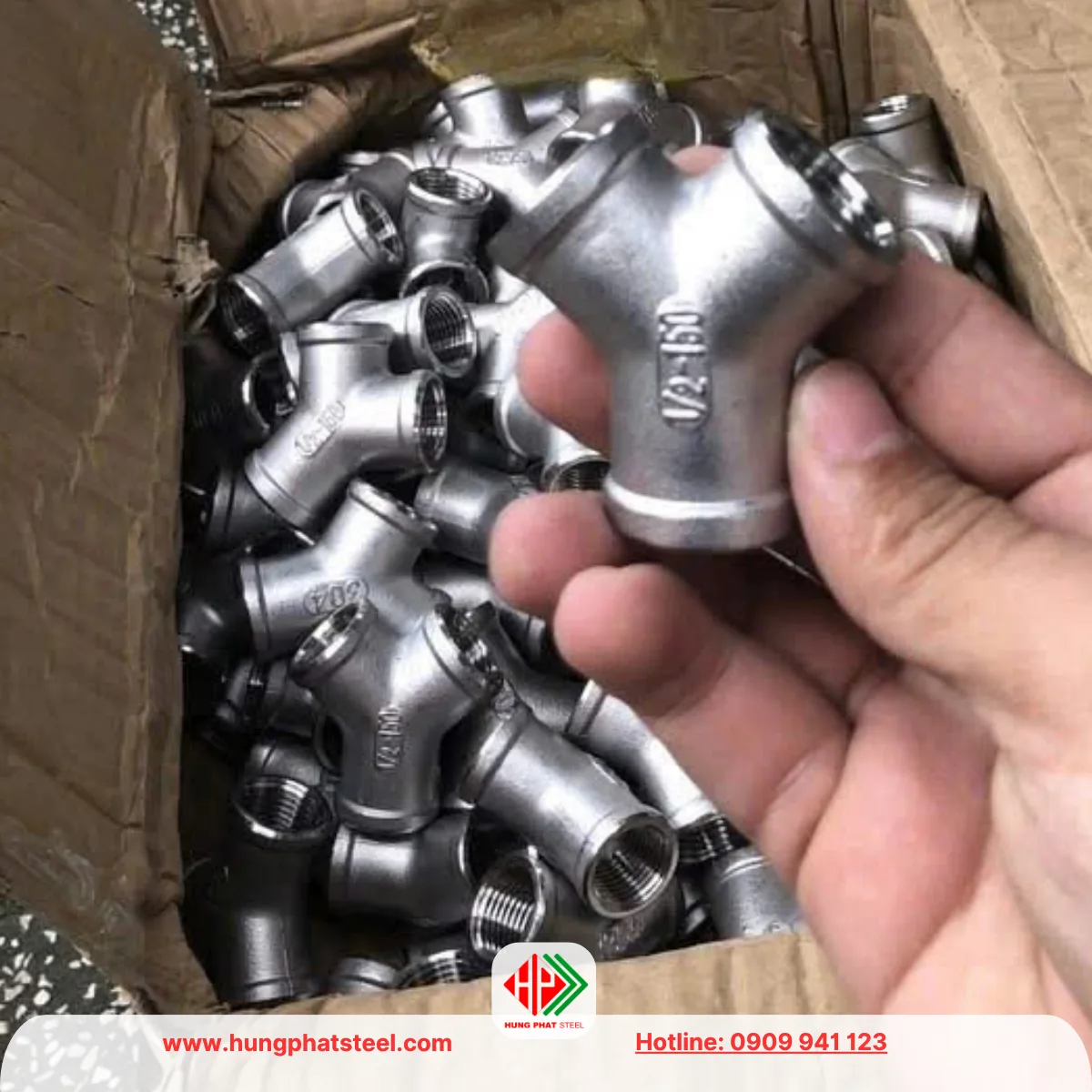

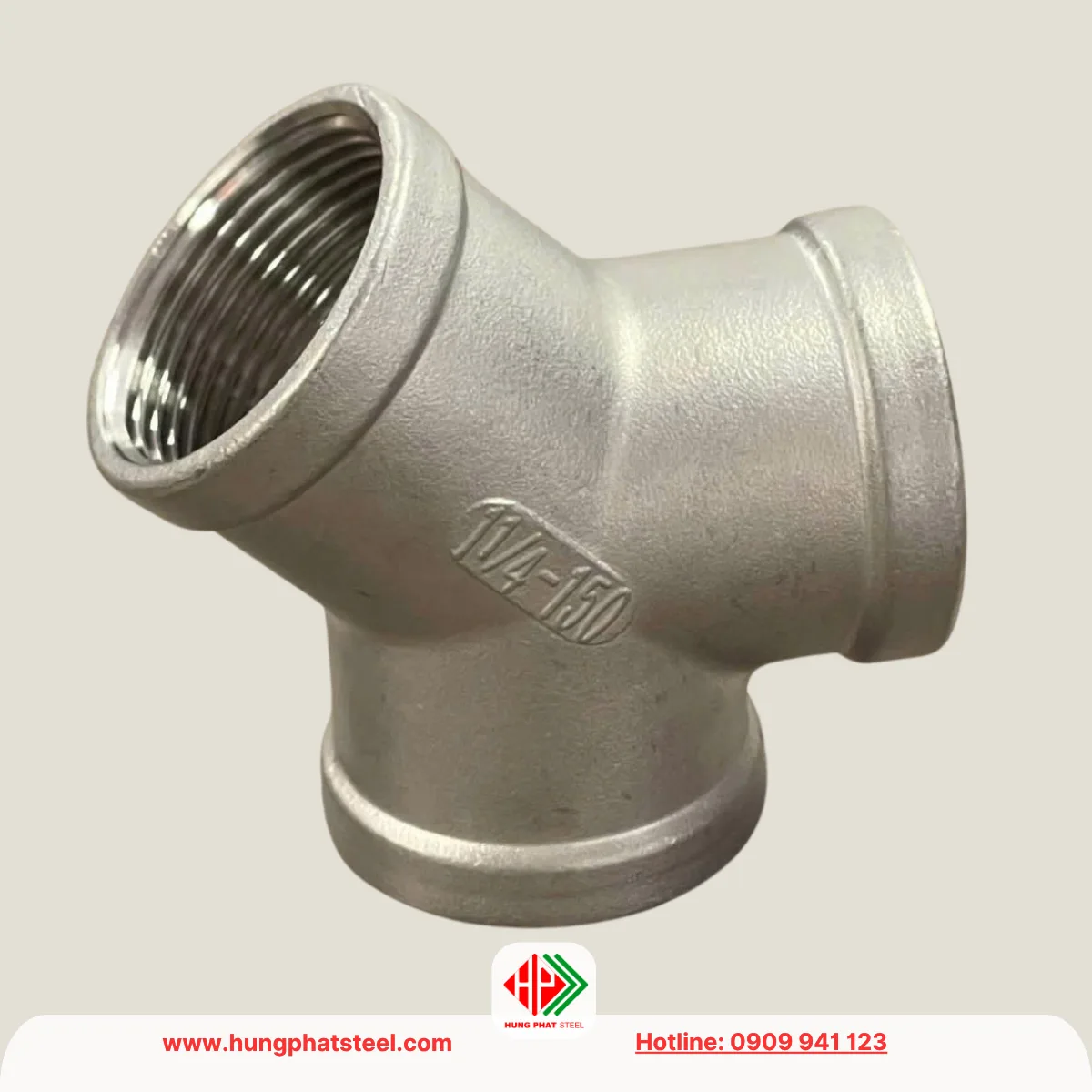

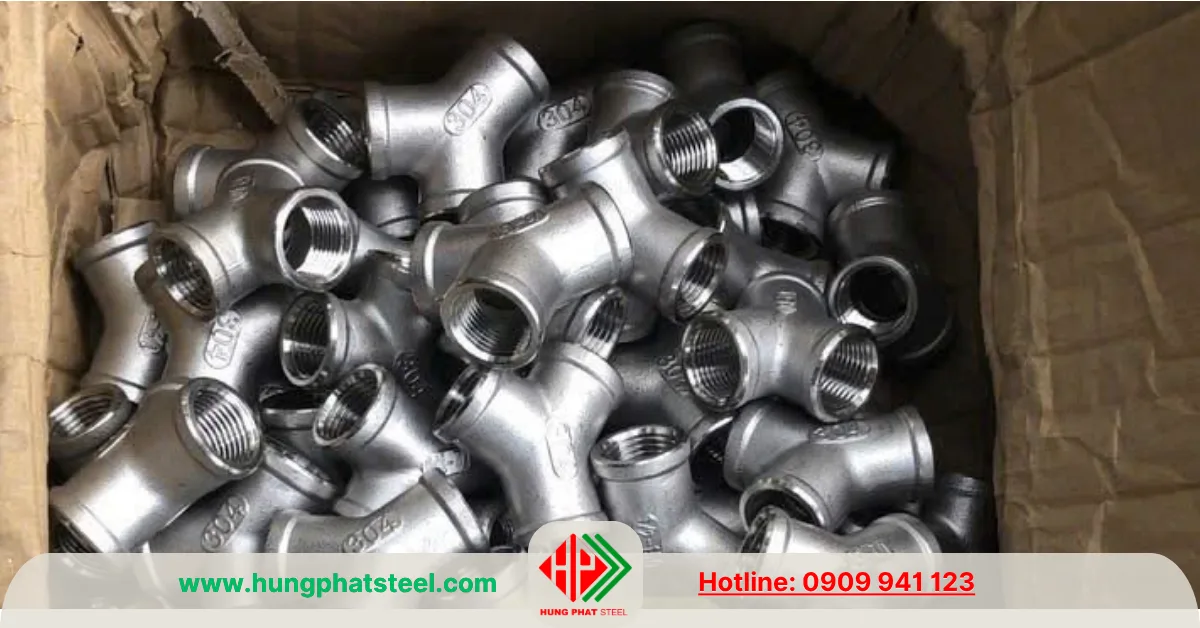

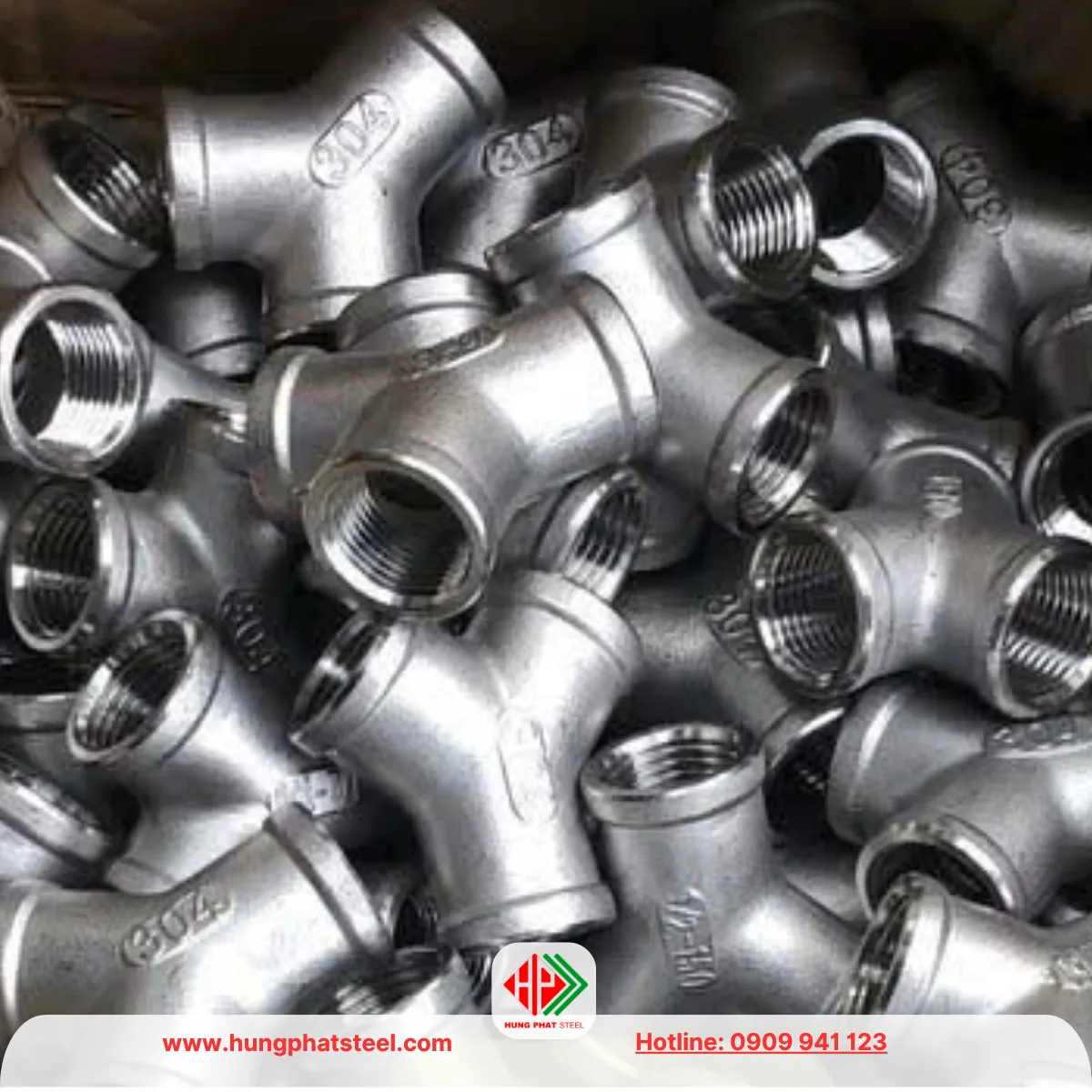

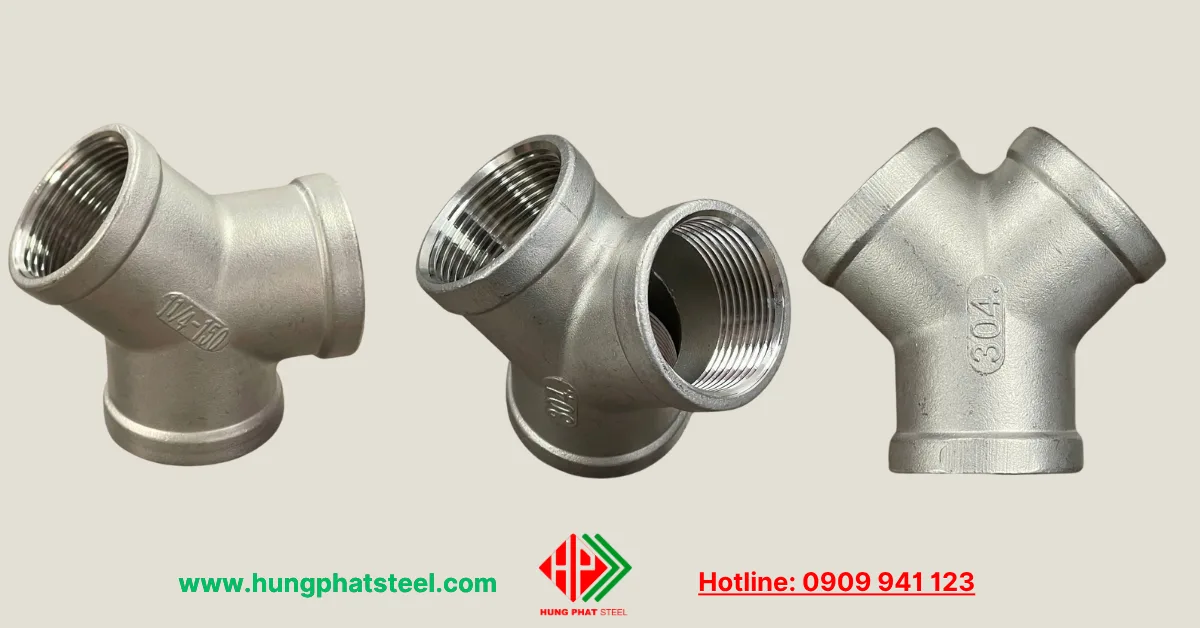

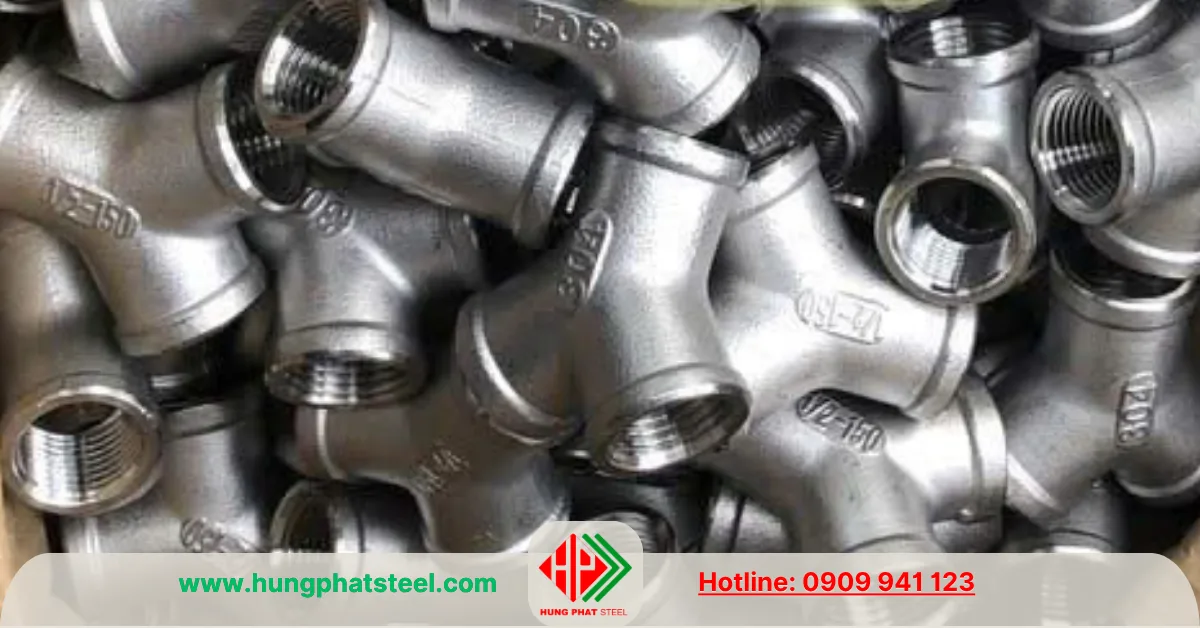

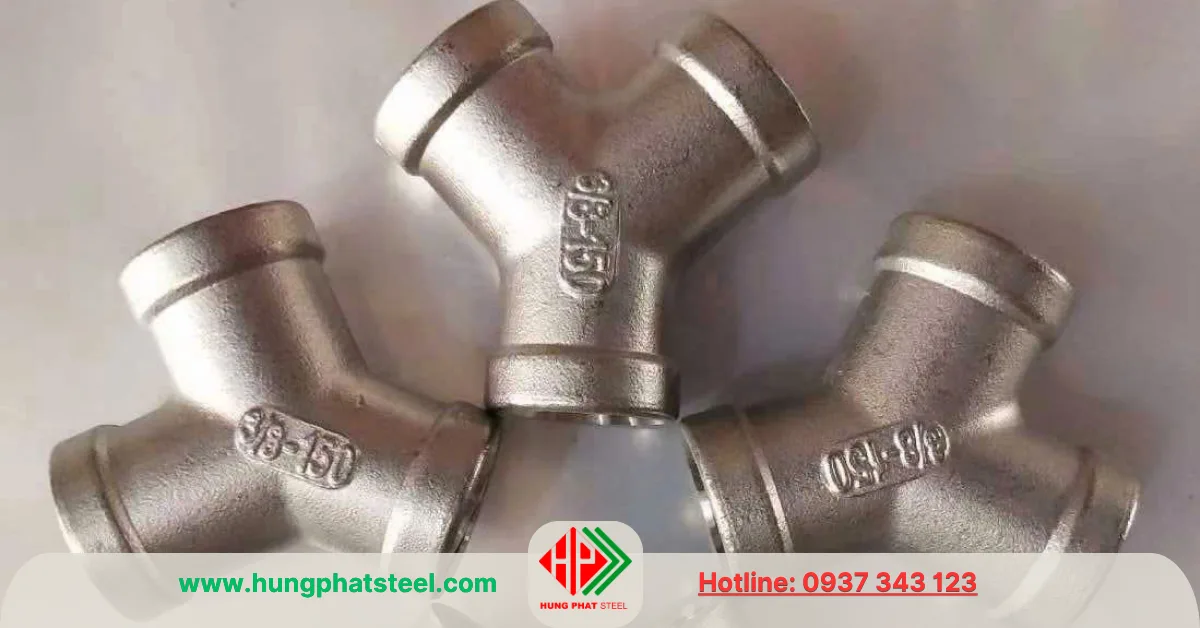

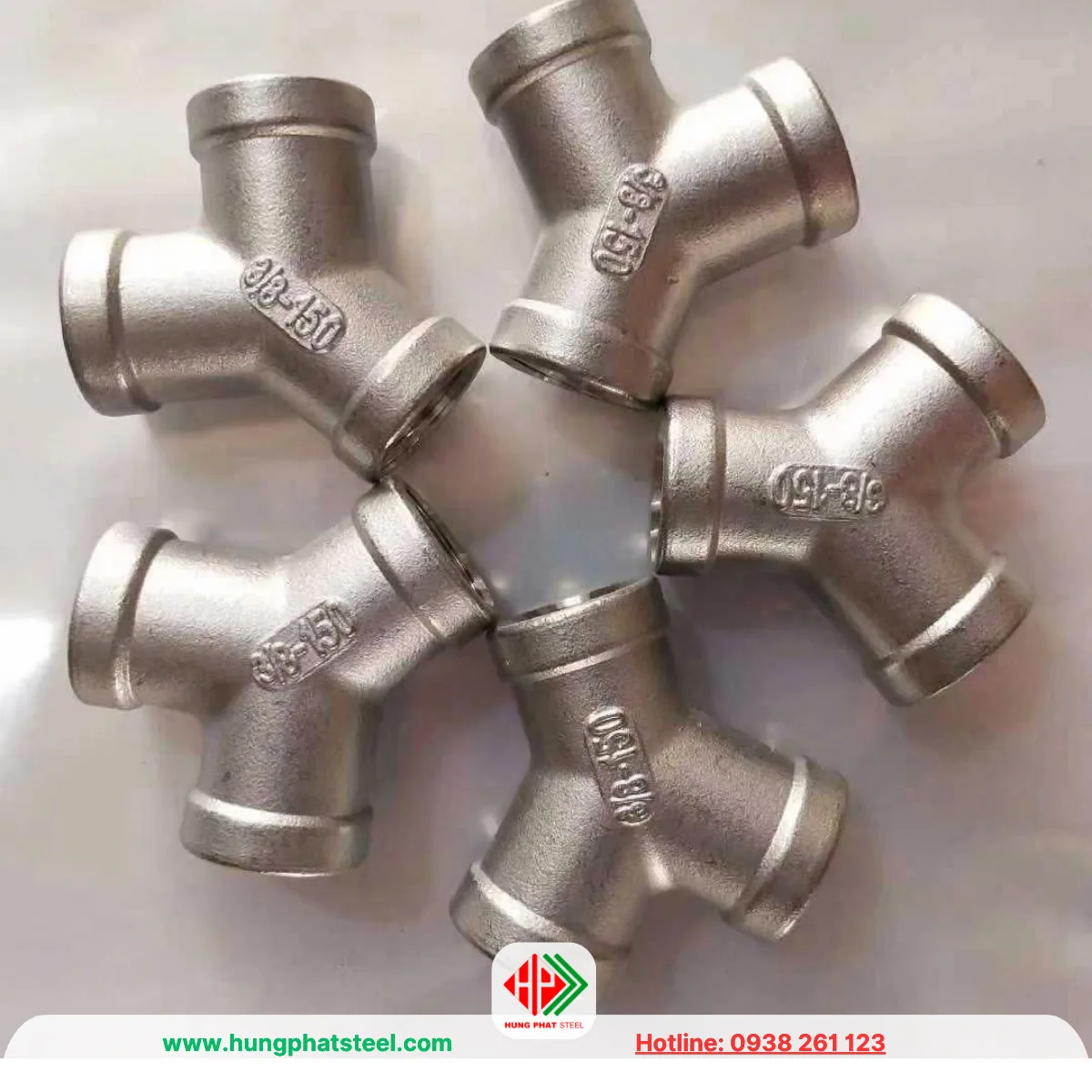

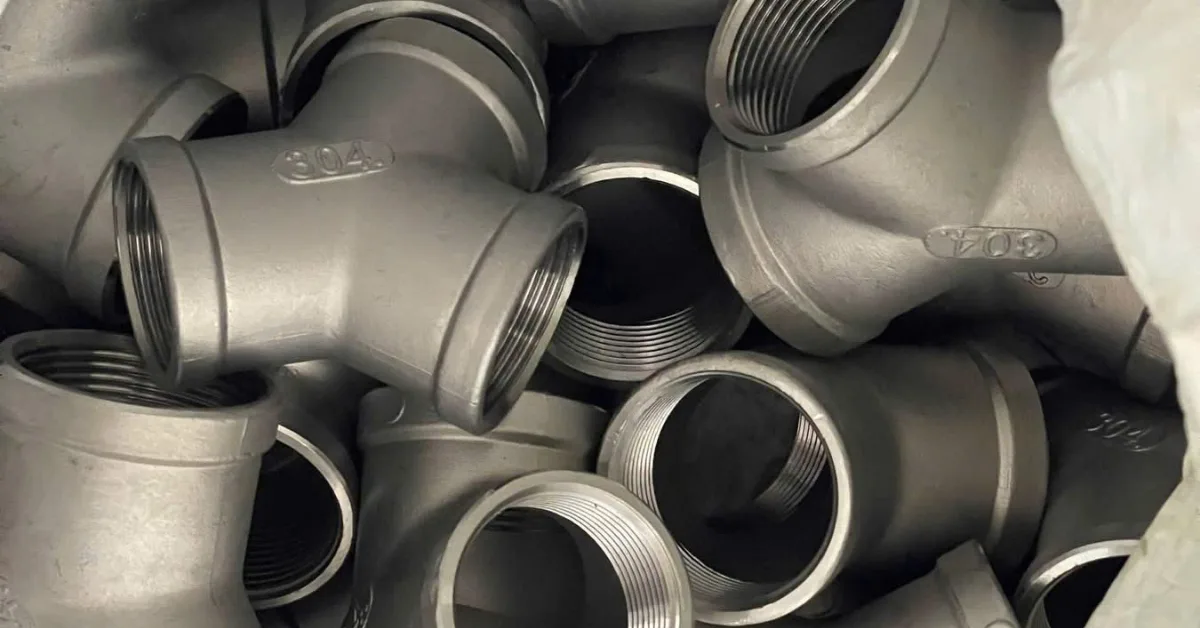

Hình ảnh thực tế

So sánh tê ren chữ Y và tê đều inox

Mặc dù đều là phụ kiện dùng để phân nhánh hoặc hợp lưu trong hệ thống đường ống, tê ren chữ Y và tê đều inox (tê chữ T) có thiết kế và mục đích sử dụng khác nhau.

Tiêu chí	Tê ren chữ Y inox	Tê đều inox
Hình dạng	Ba nhánh tạo góc khoảng 45° (hình chữ Y)	Ba nhánh vuông góc 90° (hình chữ T)
Hướng dòng chảy	Chuyển hướng dòng chảy nhẹ nhàng	Chuyển hướng dòng chảy đột ngột
Tổn thất áp suất	Thấp hơn	Cao hơn
Độ nhiễu dòng chảy	Ít tạo xoáy và giảm va đập lưu chất	Dễ phát sinh dòng xoáy tại điểm phân nhánh
Khả năng phân chia lưu chất	Phù hợp với hệ thống yêu cầu dòng chảy ổn định	Phù hợp với các hệ thống phân nhánh thông thường
Lắp đặt	Có thể khó bố trí hơn do góc nghiêng	Dễ lắp đặt, phù hợp nhiều không gian
Giá thành	Thường cao hơn do cấu tạo phức tạp	Thường thấp hơn và phổ biến hơn
Ứng dụng	Hệ thống khí nén, hơi, hóa chất, bơm, đường ống cần giảm tổn thất áp suất	Hệ thống cấp nước, PCCC, khí nén, công trình dân dụng và công nghiệp

Khi nào nên chọn tê ren chữ Y?

Tê ren chữ Y là lựa chọn phù hợp khi hệ thống cần duy trì lưu lượng ổn định và giảm sụt áp. Thiết kế góc 45° giúp lưu chất chuyển hướng êm hơn, hạn chế va đập và hiện tượng xoáy dòng. Vì vậy, loại phụ kiện này thường được sử dụng trong các hệ thống bơm, đường ống hơi, khí nén, hóa chất hoặc các dây chuyền sản xuất yêu cầu hiệu suất dòng chảy cao.

Phân loại tê ren chữ Y inox

Tê ren chữ Y inox 201

Có giá thành thấp, phù hợp với hệ thống nước sạch, khí nén hoặc môi trường ít ăn mòn.

Tê ren chữ Y inox 304

Đây là loại được sử dụng phổ biến nhất hiện nay nhờ khả năng chống gỉ tốt, dễ gia công và giá thành hợp lý.

Tê ren chữ Y inox 316

Có bổ sung Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường hóa chất, nước biển hoặc dung dịch có chứa muối.

Theo kiểu ren

Tê ren trong.
Tê ren ngoài.
Tê ren hỗn hợp (một đầu ren ngoài, hai đầu ren trong).

Ưu điểm của tê ren chữ Y inox

Chống ăn mòn vượt trội

Nhờ được chế tạo từ inox, sản phẩm có khả năng chống gỉ sét và chống oxy hóa tốt, thích hợp sử dụng trong môi trường ẩm ướt hoặc có hóa chất nhẹ.

Tuổi thọ cao

Không bị mục, bong tróc hay ăn mòn như các vật liệu thông thường, giúp kéo dài thời gian sử dụng và giảm chi phí bảo trì.

Dễ lắp đặt

Kết nối ren giúp việc thi công nhanh chóng, không cần hàn hoặc sử dụng thiết bị chuyên dụng.

Độ kín cao

Khi kết hợp với băng tan PTFE hoặc keo làm kín ren, mối nối đảm bảo độ kín tốt, hạn chế rò rỉ lưu chất.

Giảm tổn thất áp suất

Thiết kế chữ Y giúp lưu chất chuyển hướng nhẹ nhàng, giảm hiện tượng xoáy dòng và hạn chế sụt áp trong hệ thống.

Dễ bảo trì

Có thể tháo lắp để vệ sinh hoặc thay thế mà không ảnh hưởng nhiều đến hệ thống đường ống.

Nhược điểm

Bên cạnh nhiều ưu điểm, tê ren chữ Y inox cũng có một số hạn chế:

Chỉ phù hợp với đường ống kích thước nhỏ và trung bình.
Kết nối ren không thích hợp cho hệ thống áp suất quá cao.
Cần quấn băng tan hoặc sử dụng keo làm kín khi lắp đặt.
Giá thành cao hơn phụ kiện bằng thép mạ kẽm hoặc nhựa.

Ứng dụng của tê ren chữ Y inox

Nhờ độ bền cao và khả năng chống ăn mòn tốt, sản phẩm được ứng dụng trong nhiều lĩnh vực.

Hệ thống cấp nước

Được sử dụng để chia nhánh đường ống cấp nước cho nhà ở, chung cư, khách sạn và nhà máy.

Hệ thống khí nén

Giúp phân chia khí nén đến nhiều thiết bị trong các xưởng cơ khí và dây chuyền sản xuất.

Ngành thực phẩm

Sử dụng trong hệ thống dẫn nước sạch, sữa, bia, nước giải khát và các loại chất lỏng thực phẩm nhờ đặc tính an toàn và vệ sinh.

Ngành dược phẩm

Được lắp đặt trong các hệ thống dẫn nước tinh khiết, dung dịch và hóa chất phục vụ sản xuất dược phẩm.

Nhà máy hóa chất

Đặc biệt với inox 316, tê ren chữ Y có thể làm việc trong môi trường có hóa chất ăn mòn nhẹ đến trung bình.

Hệ thống phòng cháy chữa cháy

Sử dụng để chia nhánh đường ống cấp nước chữa cháy hoặc các hệ thống cấp nước kỹ thuật.

Cách lựa chọn tê ren chữ Y inox phù hợp

Để lựa chọn sản phẩm phù hợp, cần lưu ý các yếu tố sau:

Chọn đúng kích thước tương ứng với đường ống.
Xác định tiêu chuẩn ren của hệ thống (BSP, NPT…).
Lựa chọn vật liệu inox phù hợp với môi trường sử dụng.
Kiểm tra áp suất và nhiệt độ làm việc của hệ thống.
Ưu tiên sản phẩm từ các thương hiệu uy tín, có nguồn gốc và chứng từ chất lượng rõ ràng.

Hướng dẫn lắp đặt

Quá trình lắp đặt tê ren chữ Y khá đơn giản nhưng cần thực hiện đúng kỹ thuật để đảm bảo độ kín.

Làm sạch ren trước khi lắp.
Quấn băng tan PTFE hoặc sử dụng keo làm kín ren.
Siết chặt bằng cờ lê với lực vừa đủ, tránh siết quá mạnh gây hỏng ren.
Kiểm tra độ kín sau khi hoàn thành và chạy thử hệ thống trước khi đưa vào vận hành chính thức.

Việc kiểm tra định kỳ các mối nối cũng giúp phát hiện sớm hiện tượng rò rỉ và kéo dài tuổi thọ của phụ kiện.

Kết luận

Tê ren chữ Y inox là phụ kiện đường ống có vai trò quan trọng trong việc phân chia hoặc hợp nhất dòng lưu chất một cách hiệu quả. Với thiết kế góc nghiêng giúp giảm tổn thất áp suất, cùng ưu điểm về khả năng chống ăn mòn, độ bền cao, lắp đặt đơn giản và tuổi thọ lâu dài, sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, thực phẩm, dược phẩm, hóa chất và công nghiệp.

Để đảm bảo hệ thống vận hành ổn định, người sử dụng nên lựa chọn tê ren chữ Y inox có kích thước, vật liệu và tiêu chuẩn ren phù hợp với yêu cầu kỹ thuật của công trình, đồng thời mua sản phẩm từ những đơn vị cung cấp uy tín để đảm bảo chất lượng và hiệu quả sử dụng lâu dài.

Chuyên nhập khẩu và phân phối tê ren chữ Y inox chính hãng

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối tê ren chữ Y inox chính hãng, đáp ứng nhu cầu đa dạng của các hệ thống đường ống công nghiệp và dân dụng trên toàn quốc.

Chúng tôi cung cấp đầy đủ các dòng tê ren chữ Y inox 201, inox 304 và inox 316 với nhiều kích thước từ DN8 đến DN100, phù hợp cho hệ thống cấp nước, khí nén, hơi, dầu, hóa chất, thực phẩm và dược phẩm.

Sản phẩm được sản xuất theo các tiêu chuẩn ren quốc tế như BSP, BSPT, NPT, đảm bảo độ chính xác cao, khả năng chịu áp lực tốt và chống ăn mòn hiệu quả.

Với nguồn hàng luôn có sẵn, giá thành cạnh tranh, đầy đủ chứng từ CO, CQ (theo từng lô hàng và yêu cầu của khách hàng), cùng dịch vụ tư vấn kỹ thuật và giao hàng nhanh trên toàn quốc, Thép Hùng Phát cam kết mang đến giải pháp vật tư đường ống chất lượng, đáp ứng tiến độ và yêu cầu kỹ thuật của mọi công trình.
