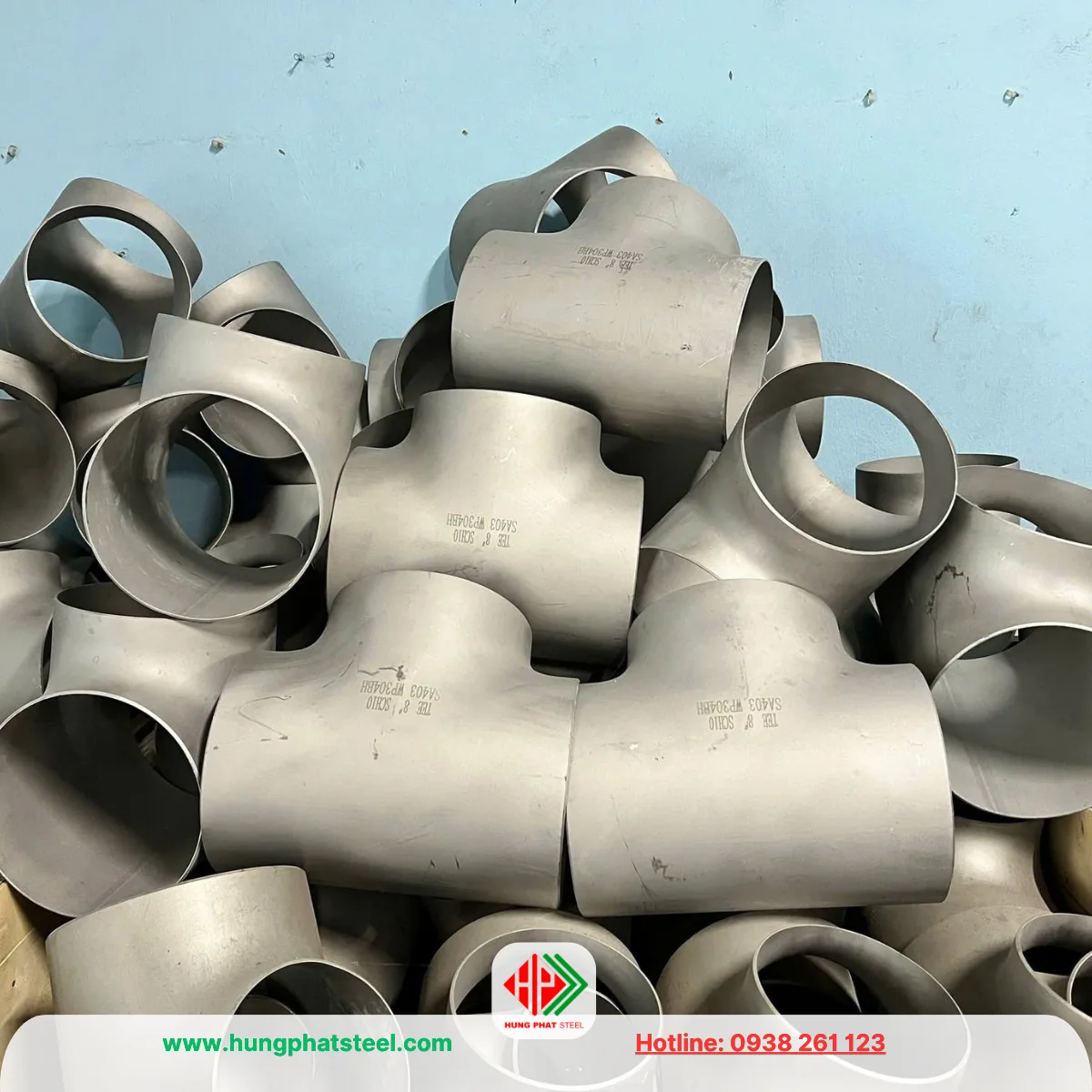

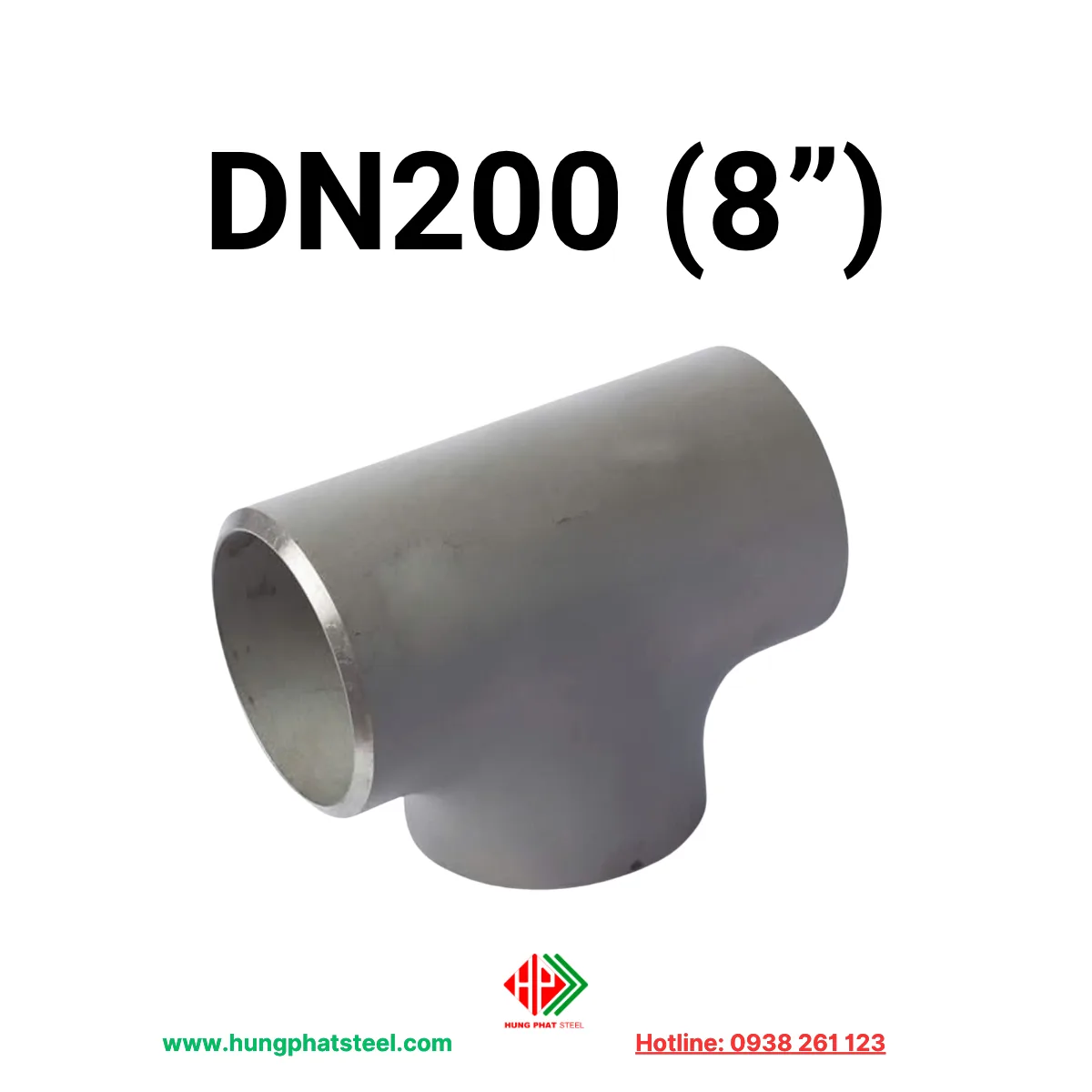

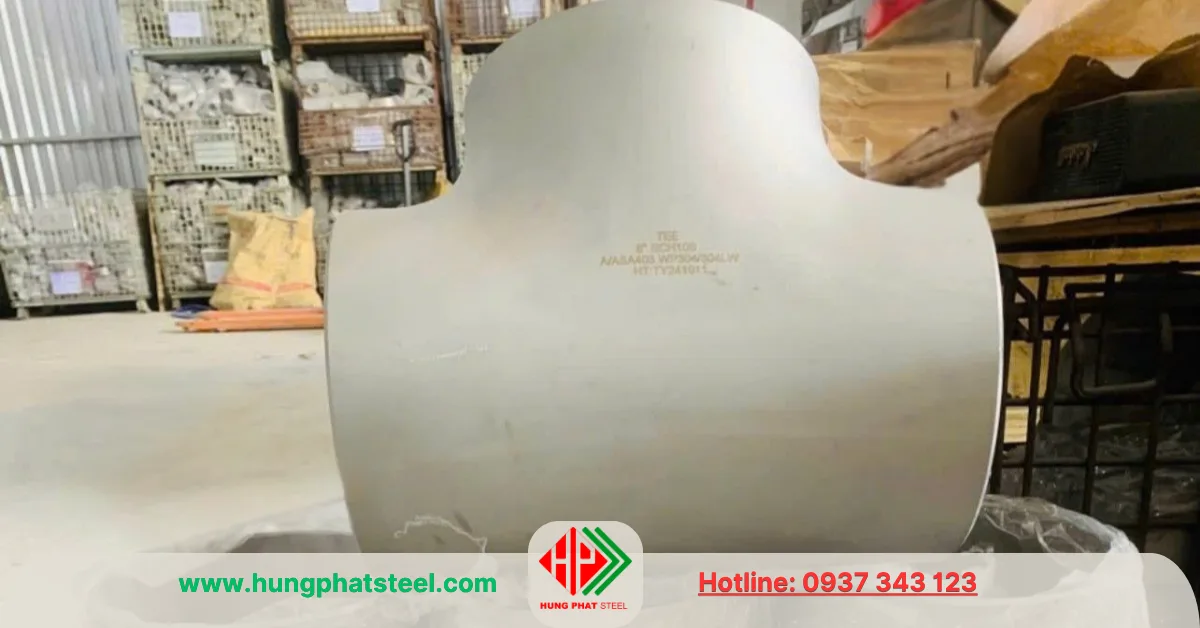

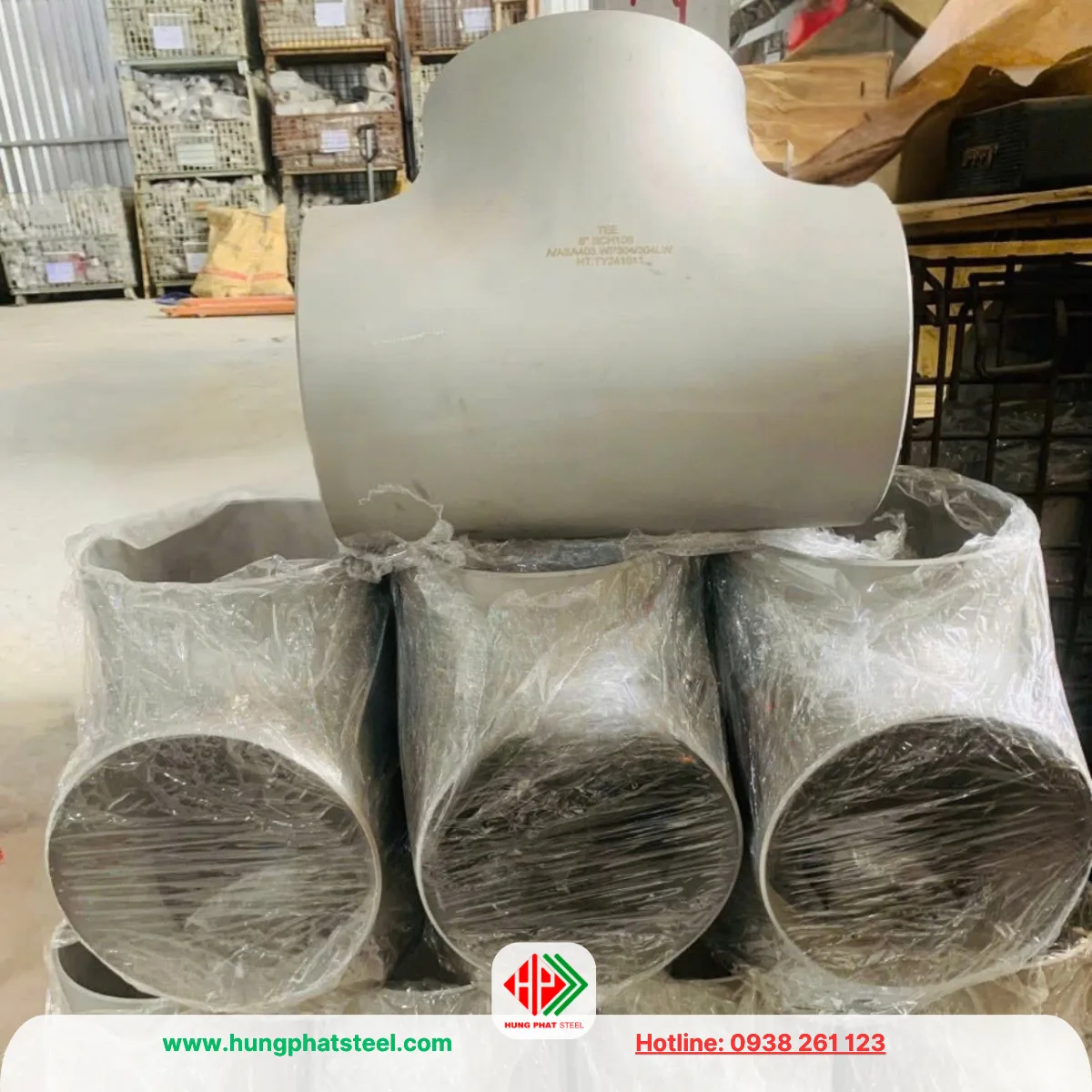

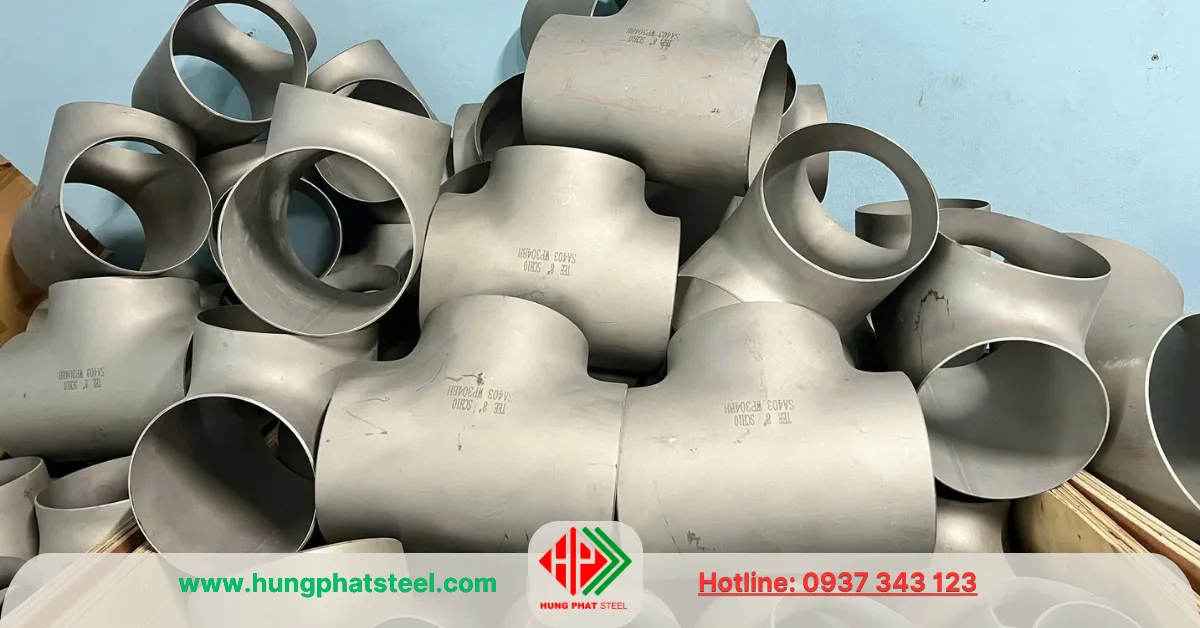

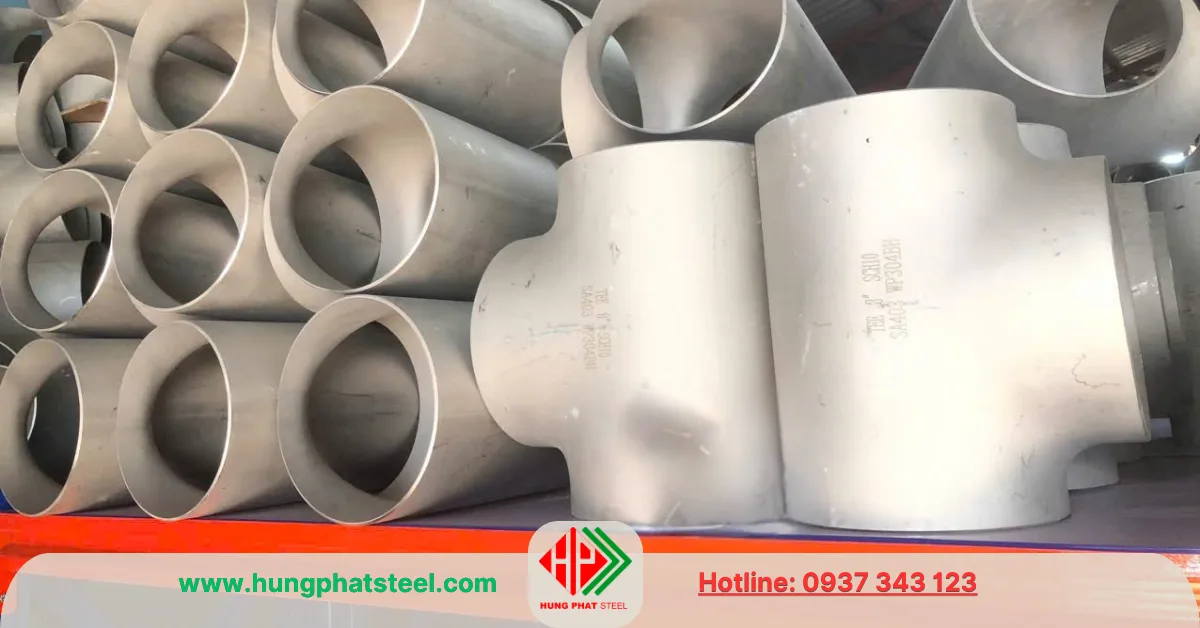

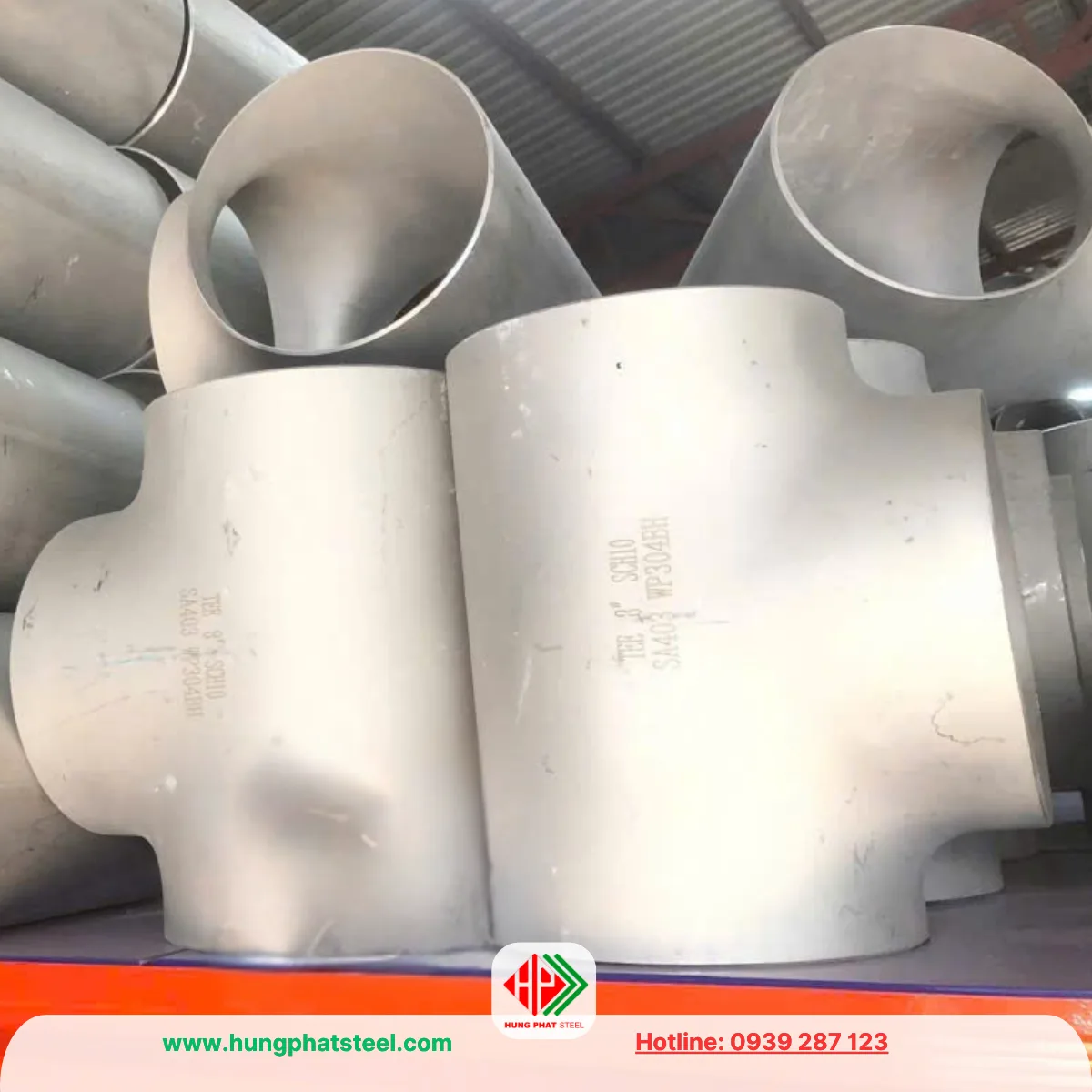

Tê Hàn INOX DN200 (D219)

Mô tả

Tê hàn inox DN200 là phụ kiện được sử dụng tại các vị trí cần phân nhánh đường ống có kích thước lớn. Sản phẩm có kết cấu dạng chữ T, hai đầu nằm trên tuyến ống chính và một đầu tạo nhánh vuông góc 90°. Với kích thước DN200, tê hàn inox thường được sử dụng trong các hệ thống có lưu lượng lớn như cấp nước công nghiệp, xử lý nước, hệ thống làm mát, nhà máy sản xuất, hóa chất, thực phẩm và các công trình kỹ thuật.

Trong cách gọi thông dụng tại Việt Nam, tê hàn inox DN200 thường đi kèm ký hiệu D219, tê inox phi 219 hoặc tê inox 304 D219. DN200 là kích thước danh nghĩa, còn D219 thể hiện đường kính ngoài khoảng 219 mm của đường ống tương ứng. Khi lựa chọn sản phẩm, ngoài kích thước cần quan tâm đến vật liệu, chiều dày, tiêu chuẩn và kiểu kết nối để bảo đảm tê phù hợp với toàn bộ hệ thống.

Đặc điểm của tê hàn inox DN200

Tê hàn inox DN200 có ba cửa kết nối. Hai nhánh chính được bố trí thẳng hàng và nối với tuyến đường ống chính. Nhánh còn lại tạo góc vuông 90 độ để đưa dòng lưu chất sang tuyến nhánh.

Thiết kế này cho phép hệ thống chia dòng ngay tại một vị trí mà không cần sử dụng nhiều đoạn ống hoặc phụ kiện trung gian. Đối với những công trình có nhiều tuyến phân phối, tê DN200 giúp việc bố trí đường ống trở nên linh hoạt hơn.

Tê có thể được sản xuất dưới dạng tê đều hoặc tê giảm. Nếu đường chính và đường nhánh có cùng kích thước DN200, tê đều là lựa chọn phù hợp. Nếu đường nhánh nhỏ hơn, có thể sử dụng tê giảm theo đúng kích thước thiết kế.

Các đầu tê được thiết kế để hàn với đường ống. Khi mối hàn được thực hiện đúng kỹ thuật, phụ kiện tạo thành một liên kết cố định với hệ thống, phù hợp với các tuyến ống yêu cầu độ kín và độ ổn định cao.

Thông số kỹ thuật tham khảo

Một số thông tin thường dùng để xác định tê hàn inox DN200:

• Tên sản phẩm: Tê hàn inox DN200
• Kích thước danh nghĩa: DN200
• Đường kính ngoài tham chiếu: D219.1
• Kiểu kết nối: Hàn
• Góc nhánh: 90°
• Dạng: Tê đều, tê giảm
• Vật liệu: Inox 304, inox 316
• Đầu chính: DN200
• Đầu nhánh: DN200 đối với tê đều hoặc nhỏ hơn đối với tê giảm
• Bề mặt: Inox công nghiệp hoặc xử lý theo yêu cầu
• Tiêu chuẩn: ASTM A403, ASME B16.9

Đối với đường ống chịu áp lực hoặc nhiệt độ cao, cần xác định thêm chiều dày hoặc Schedule. Đây là thông tin quan trọng để lựa chọn phụ kiện phù hợp với điều kiện làm việc.

Đặc điểm về kích thước

Danh mục sản phẩm tham khảo:
Tê hàn INOX DN150
Tê hàn INOX các loại
Ống INOX DN200 (Phi 219)

Cách gọi đường kính ngoài tê hàn inox DN200

DN200 là kích thước danh nghĩa được sử dụng để xác định cỡ đường ống và phụ kiện. Trong khi đó, D219 là đường kính ngoài thường được dùng để nhận biết loại ống tương ứng.

Vì vậy, trên thị trường có thể bắt gặp nhiều cách gọi khác nhau như:

• Tê hàn inox DN200
• Tê inox D219
• Tê inox phi 219
• Tê hàn inox 304 DN200

Các cách gọi này đều hướng đến nhóm phụ kiện có kích thước danh nghĩa DN200, nhưng khi đặt hàng thực tế vẫn cần đối chiếu với tiêu chuẩn đường ống.

Đặc biệt, D219 mới chỉ thể hiện đường kính ngoài. Chiều dày thành ống có thể thay đổi theo từng tiêu chuẩn hoặc Schedule. Do đó, với các công trình yêu cầu chính xác, cần xác định cả đường kính, chiều dày và tiêu chuẩn của đường ống trước khi chọn tê.

Chất liệu và kiểu dáng sản xuất tê hàn inox DN200

Tê hàn inox 304 DN200

Inox 304 là vật liệu được sử dụng phổ biến cho các loại phụ kiện đường ống inox. Tê hàn inox 304 DN200 có khả năng chống ăn mòn tốt trong nhiều môi trường và có khả năng gia công, hàn thuận lợi.

Sản phẩm phù hợp với nhiều hệ thống cấp nước, xử lý nước, thực phẩm, đồ uống, nhà máy sản xuất và các hệ thống công nghiệp thông thường.

Một ưu điểm của inox 304 là chi phí thường thấp hơn inox 316, trong khi vẫn đáp ứng tốt nhiều điều kiện sử dụng. Vì vậy, đối với hệ thống không tiếp xúc với môi trường ăn mòn quá mạnh, tê inox 304 DN200 thường là lựa chọn kinh tế.

Tê hàn inox 316 DN200

Inox 316 được sử dụng khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn. Thành phần molypden trong inox 316 giúp vật liệu có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa chloride và điều kiện làm việc khắc nghiệt.

Tê hàn inox 316 DN200 có thể được sử dụng trong hệ thống hóa chất, xử lý nước, môi trường biển, thực phẩm, dược phẩm và một số dây chuyền công nghiệp đặc thù.

Tuy nhiên, việc lựa chọn inox 316 không nên chỉ dựa vào tên vật liệu. Cần xem xét môi chất thực tế, nhiệt độ, nồng độ và điều kiện vận hành để lựa chọn vật liệu phù hợp.

Tê hàn đều inox DN200

Tê đều DN200 có ba đầu cùng kích thước DN200. Đây là loại phụ kiện được sử dụng khi đường ống chính và đường nhánh đều có kích thước DN200.

Ví dụ, tuyến đường ống chính sử dụng D219 và cần tạo một nhánh cũng sử dụng D219 thì có thể sử dụng tê đều DN200.

Loại tê này thường xuất hiện trong những hệ thống có nhiều tuyến đường ống cùng kích thước hoặc cần duy trì tiết diện lớn tại vị trí phân nhánh.

Tê hàn giảm inox DN200

Tê giảm DN200 được sử dụng khi đường ống chính có kích thước DN200 nhưng tuyến nhánh nhỏ hơn. Đây là dạng phụ kiện phù hợp với hệ thống có sự thay đổi kích thước giữa tuyến chính và các tuyến phụ.

Tùy theo thiết kế, có thể sử dụng các quy cách như DN200/150, DN200/125, DN200/100, DN200/80 hoặc các kích thước khác.

Tê giảm giúp thực hiện đồng thời hai chức năng: tạo nhánh và chuyển đổi kích thước. Nhờ đó, hệ thống có thể giảm số lượng phụ kiện tại khu vực phân nhánh.

Khi đặt hàng cần ghi rõ cả hai kích thước, ví dụ DN200/100, để tránh nhầm lẫn với các loại tê giảm khác.

Ứng dụng của tê hàn inox DN200

Với kích thước lớn, tê DN200 thường được sử dụng tại những tuyến đường ống có lưu lượng cao. Trong hệ thống cấp nước công nghiệp, sản phẩm có thể được lắp tại các điểm chia tuyến để cấp nước đến nhiều khu vực.

Trong nhà máy xử lý nước, tê DN200 được sử dụng tại các tuyến kết nối bơm, bồn chứa, thiết bị lọc và đường ống phân phối.

Đối với hệ thống làm mát, tê inox có thể được sử dụng để chia dòng nước làm mát đến nhiều thiết bị hoặc khu vực sản xuất.

Trong ngành thực phẩm và đồ uống, inox 304 hoặc 316 được lựa chọn tùy theo yêu cầu của dây chuyền. Sản phẩm có thể sử dụng tại các tuyến vận chuyển chất lỏng có kích thước lớn.

Tê DN200 cũng có thể được ứng dụng trong hệ thống hóa chất, HVAC, PCCC, khí nén, hơi và các hệ thống phụ trợ công nghiệp nếu đáp ứng yêu cầu về vật liệu và tiêu chuẩn.

Lưu ý khi lựa chọn tê DN200

Đối với kích thước DN200, việc xác định chính xác quy cách trước khi mua đặc biệt quan trọng vì đây là phụ kiện có kích thước lớn và thường được sử dụng trong các hệ thống công nghiệp.

Trước tiên cần xác định đường ống là D219 và tiêu chuẩn nào. Tiếp theo cần xác định vật liệu inox 304 hoặc 316.

Nếu ba tuyến ống cùng kích thước, chọn tê đều DN200. Nếu đường nhánh nhỏ hơn, cần xác định chính xác kích thước nhánh để chọn tê giảm.

Ngoài ra, cần kiểm tra chiều dày hoặc Schedule nếu dự án có yêu cầu về áp suất và nhiệt độ. Phụ kiện phải phù hợp với đường ống và điều kiện vận hành thực tế.

Tê hàn INOX DN200 tại Thép Hùng Phát

Thép Hùng Phát là đơn vị nhập khẩu và phân phối inox, thép cùng các loại phụ kiện đường ống phục vụ công trình dân dụng và công nghiệp. Tê hàn inox DN200 (D219) được cung cấp với nhiều lựa chọn về vật liệu và quy cách.

Khách hàng có thể lựa chọn tê inox 304 hoặc inox 316, dạng tê đều hoặc tê giảm tùy theo thiết kế hệ thống. Ngoài DN200, Thép Hùng Phát còn cung cấp nhiều kích thước tê hàn inox khác để đáp ứng các hệ thống sử dụng nhiều quy cách đường ống.

Khi yêu cầu báo giá tê hàn inox DN200, nên cung cấp đầy đủ vật liệu, kích thước DN200/D219, loại tê, kích thước đầu nhánh nếu là tê giảm, tiêu chuẩn, chiều dày hoặc Schedule và số lượng.

Việc xác định đúng quy cách giúp tê hàn inox DN200 đồng bộ với đường ống D219, thuận tiện cho quá trình gia công, lắp đặt và bảo đảm hệ thống hoạt động ổn định trong điều kiện thực tế.
