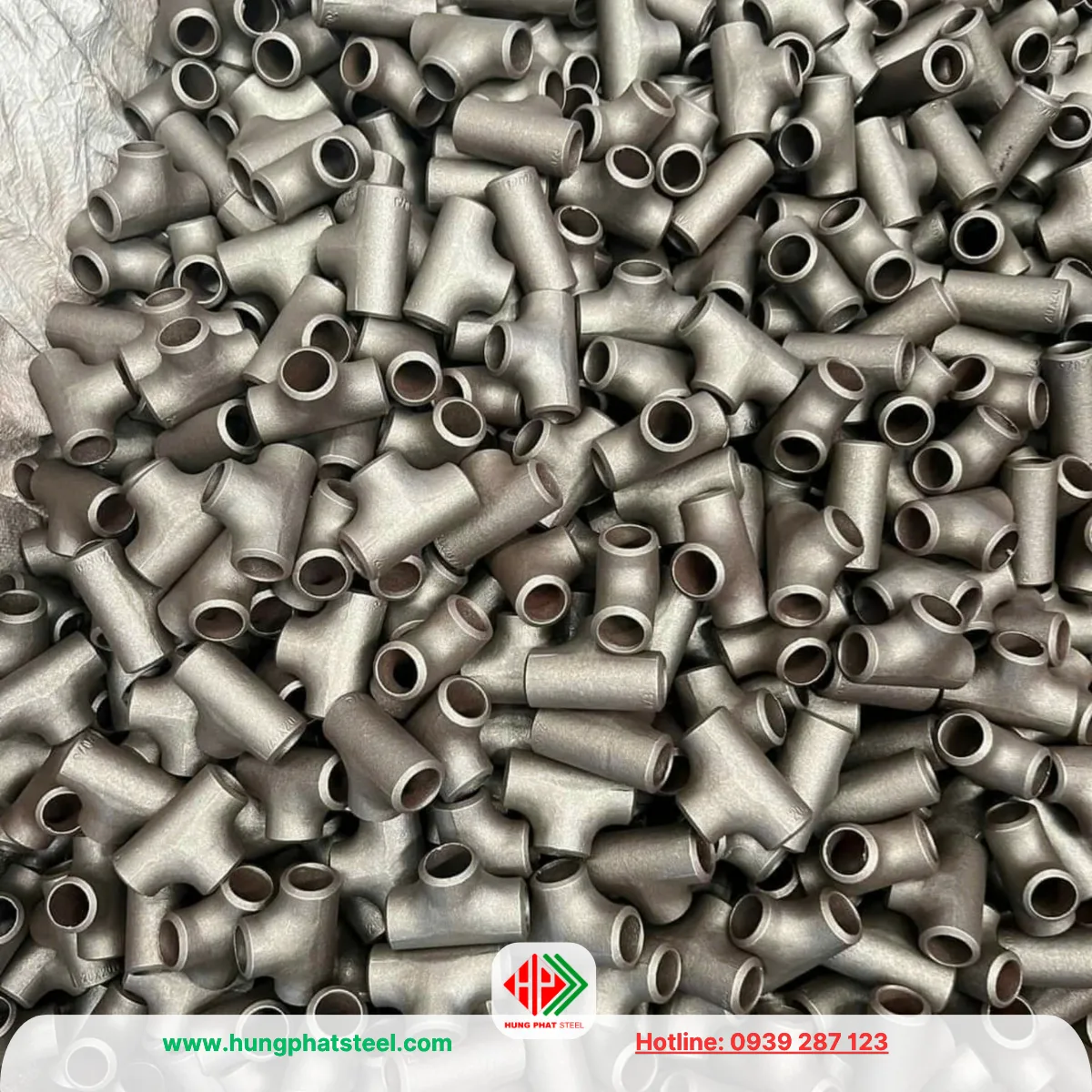

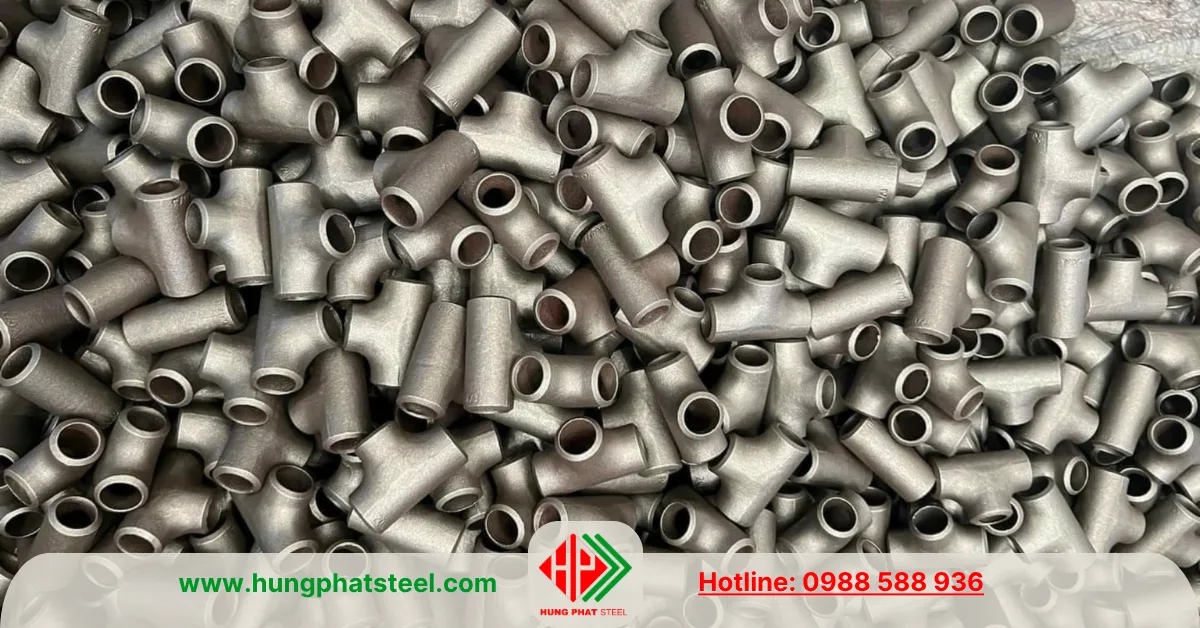

Tê Hàn DN20 (Tê thép D27)

• Tê hàn được thiết kế với ba đầu nối có cùng kích thước, tạo thành hình chữ T để chia lưu chất thành hai hướng hoặc kết nối thêm một nhánh mới vào đường ống chính.
• Khác với tê ren, tê hàn được liên kết với đường ống bằng phương pháp hàn đối đầu (Butt Weld), tạo nên mối nối chắc chắn, kín khít và có khả năng chịu áp lực cao.
• Nhờ độ bền vượt trội và tuổi thọ lâu dài, tê hàn DN20 (D27) là lựa chọn ưu tiên trong các công trình yêu cầu độ an toàn và tính ổn định cao.

Thông tin sơ bộ

Một số thông số kỹ thuật phổ biến của sản phẩm gồm:

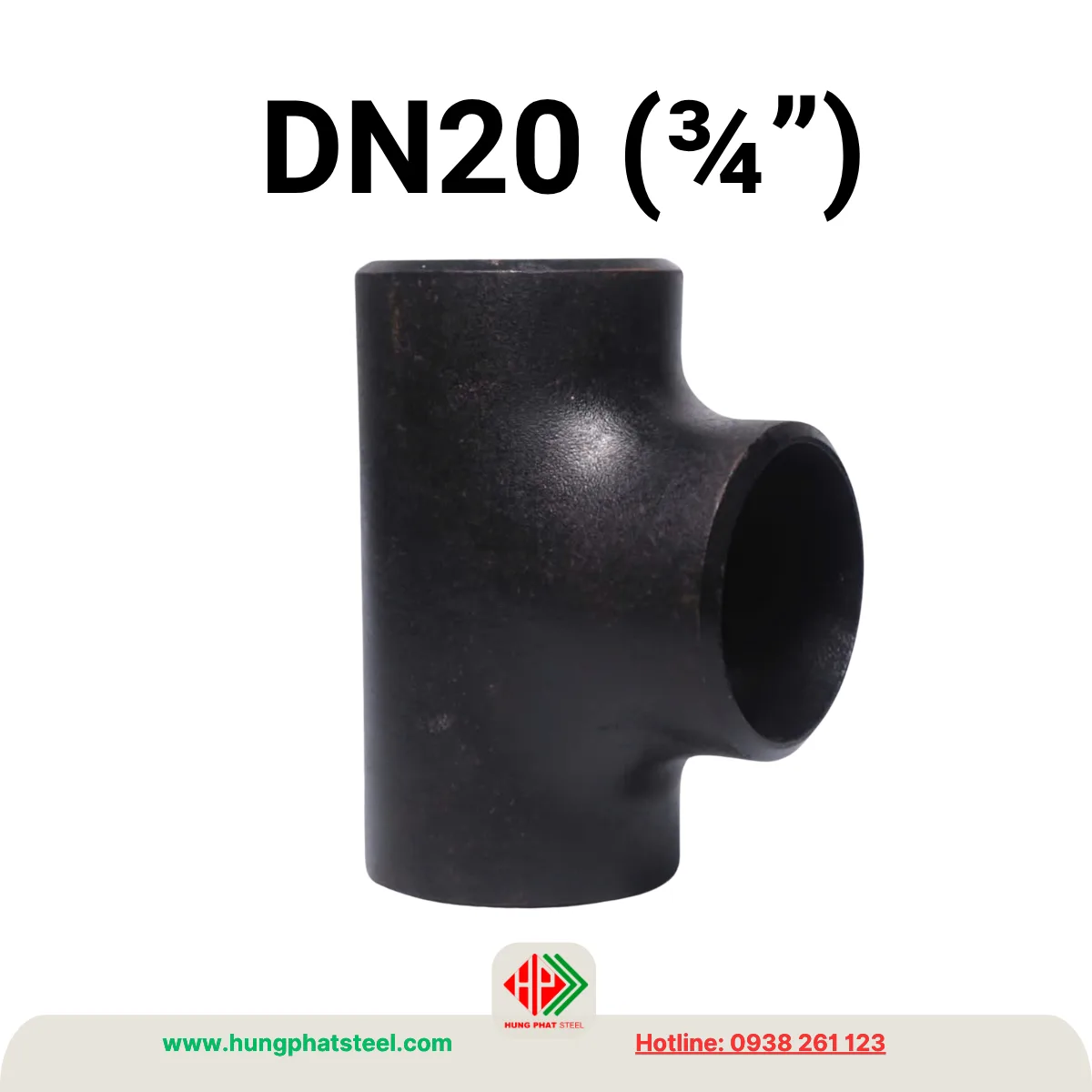

• Kích thước danh nghĩa: DN20 (20A).
• NPS: ¾” (inch)
• Đường kính ngoài tương thích: OD26.7 mm.
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Kiểu dáng: Tê đều chia góc 90 độ.
• Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80, SCH160, XS.
• Vật liệu: Thép carbon ASTM A234 WPB, thép đen, thép mạ kẽm
• Tiêu chuẩn sản xuất: ASME B16.9, ASME B16.11, ASTM…
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia …

Việc lựa chọn đúng tiêu chuẩn SCH giúp phụ kiện có khả năng chịu áp lực tương đương với đường ống, đảm bảo toàn bộ hệ thống vận hành an toàn và ổn định.

Cấu tạo của tê hàn DN20 (D27)

Tê hàn DN20 có thiết kế đơn giản nhưng được sản xuất với độ chính xác cao nhằm đảm bảo khả năng kết nối hoàn hảo với đường ống.

• Sản phẩm gồm ba cửa nối bằng nhau, trong đó hai đầu nằm trên cùng một trục để dẫn dòng lưu chất chính, đầu còn lại tạo góc vuông 90 độ nhằm chia nhánh hoặc kết nối thêm thiết bị
• Tùy theo tiêu chuẩn sản xuất, các đầu nối được gia công vát mép để phục vụ hàn đối đầu.
• Bề mặt phụ kiện được xử lý sạch sẽ, không có ba via, nứt hoặc rỗ khí. Kích thước được gia công đồng đều giúp việc lắp đặt diễn ra nhanh chóng và giảm sai số trong quá trình thi công.

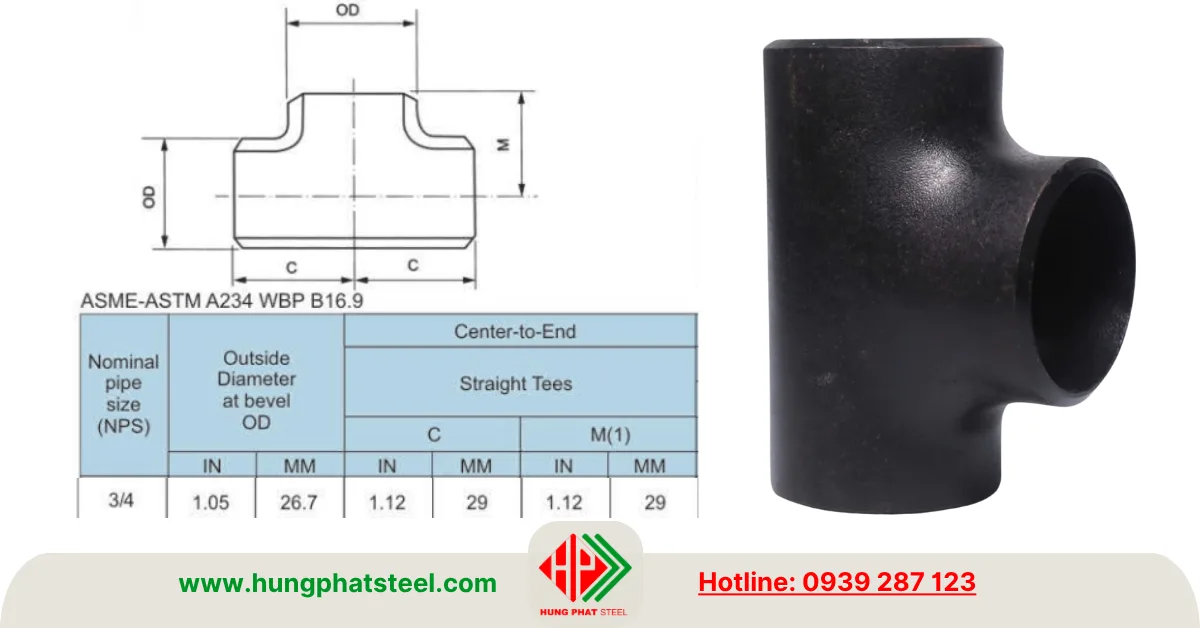

Quy cách kỹ thuật

Tham khảo thêm:
Tê hàn DN15
Tê hàn các loại
Danh mục: Phụ kiện hàn

Các loại tê hàn DN20 (Tê thép D27)

Để đáp ứng nhiều điều kiện làm việc khác nhau, tê hàn DN20 được sản xuất với nhiều chủng loại vật liệu.

Tê hàn DN20 thép đen

Đây là dòng sản phẩm được sử dụng phổ biến trong các công trình xây dựng, hệ thống đường ống công nghiệp và kết cấu thép. Thép đen có giá thành hợp lý, dễ hàn và đáp ứng tốt yêu cầu chịu lực. Sau khi lắp đặt, phụ kiện thường được sơn chống gỉ để tăng tuổi thọ.

Tê hàn DN20 thép mạ kẽm

• Xi kẽm
• Nhúng nóng

Tê hàn mạ kẽm được phủ lớp kẽm bảo vệ bề mặt, giúp chống oxy hóa và hạn chế ăn mòn khi làm việc trong môi trường có độ ẩm cao hoặc ngoài trời. Sản phẩm phù hợp với hệ thống cấp nước, PCCC và các công trình dân dụng.

Độ dày thông dụng

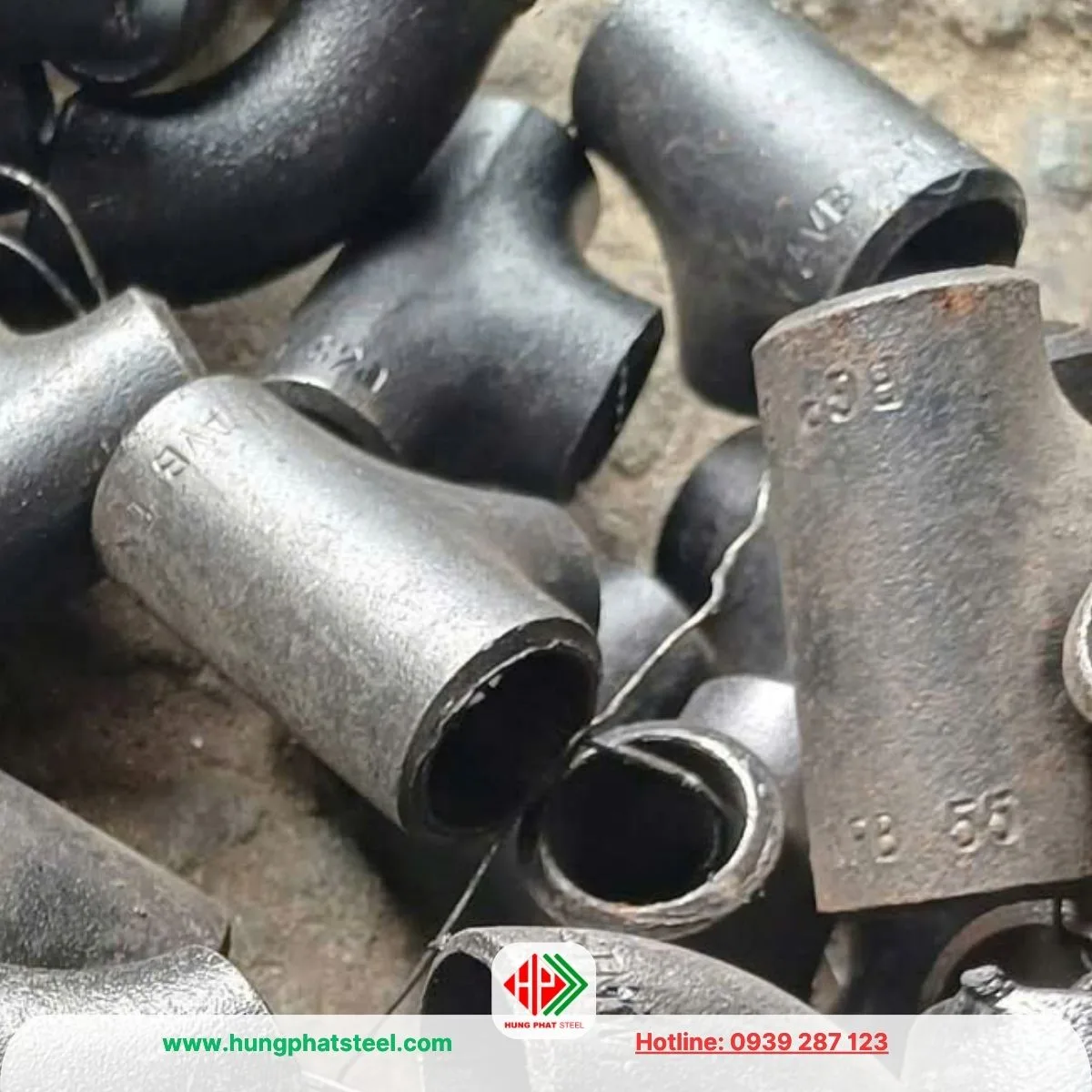

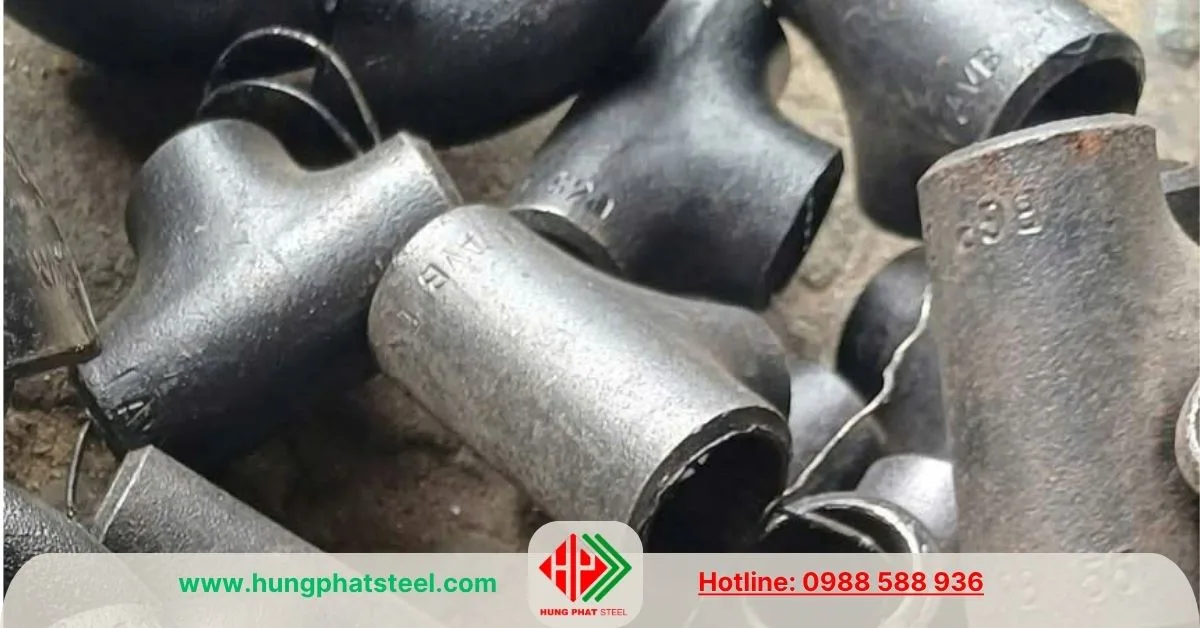

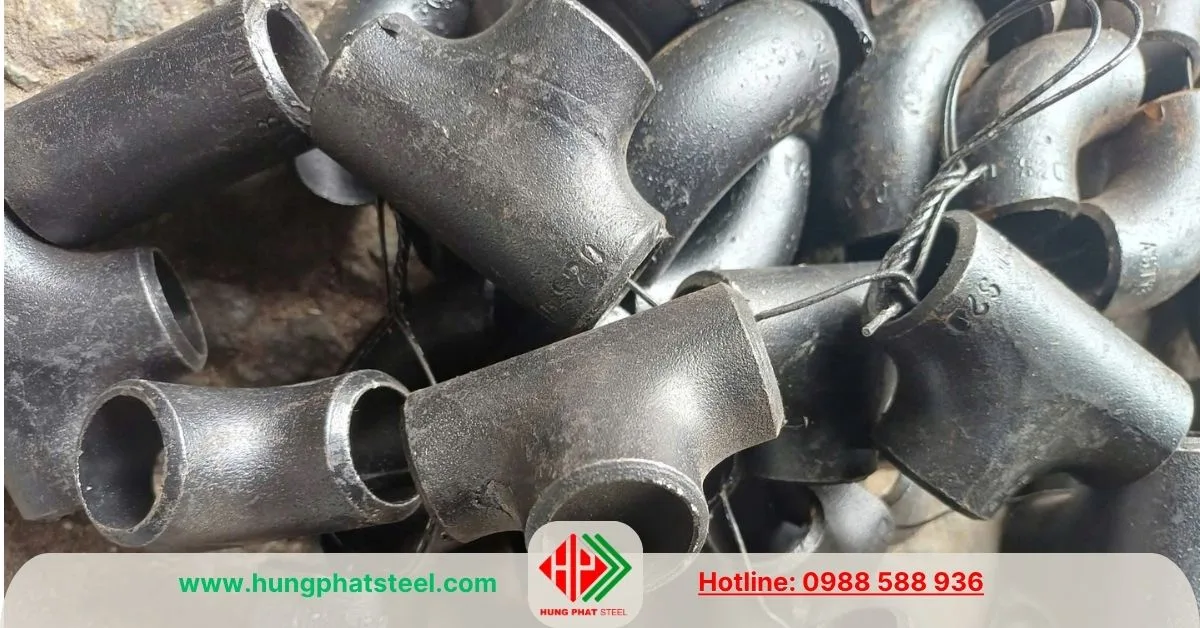

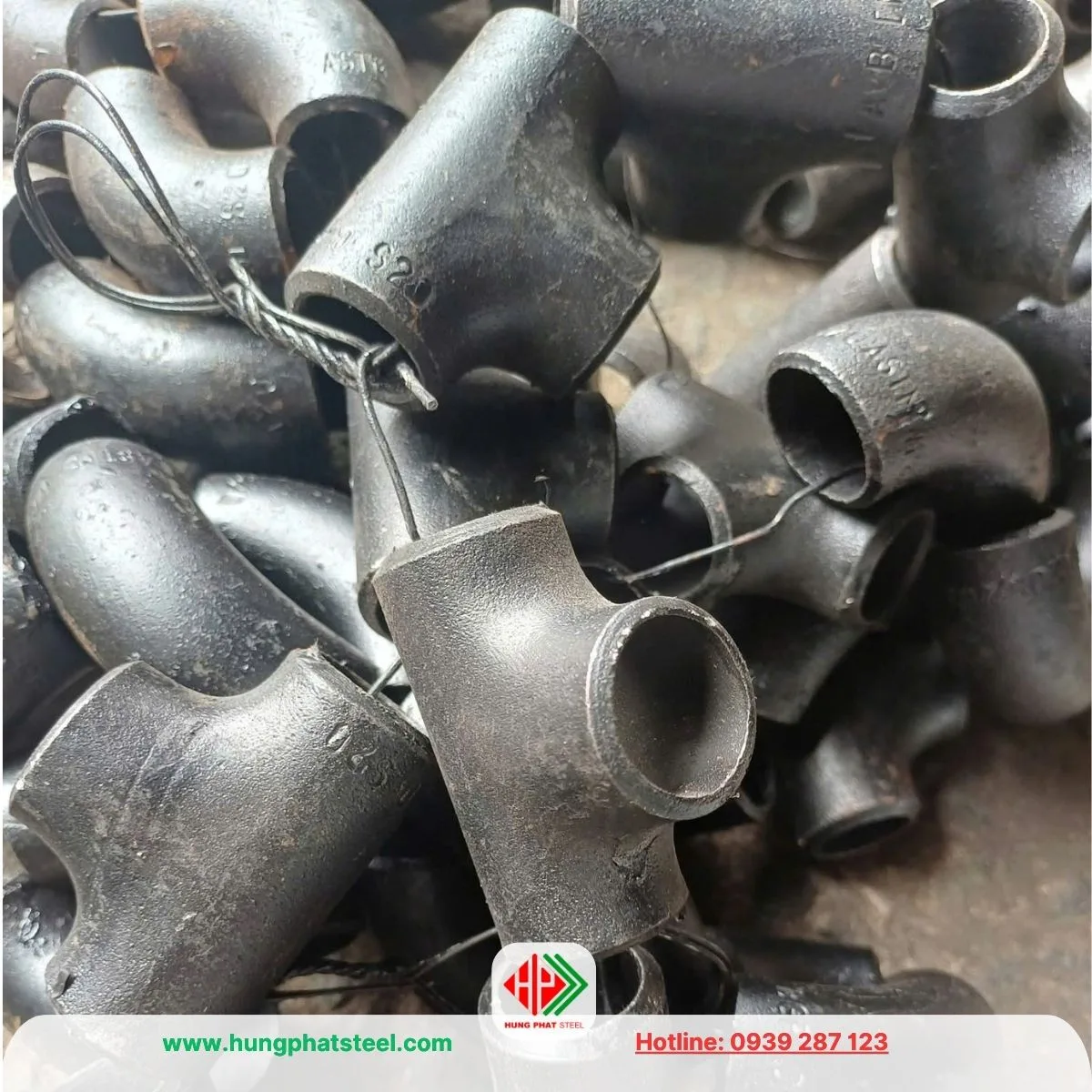

• Tee DN20 x SCH20
• Tee DN20 x SCH40
• Tee DN20 x SCH80

Ưu điểm của tê hàn DN20 (tê thép D27)

Tê hàn DN20 được đánh giá cao nhờ nhiều ưu điểm nổi bật.

1. Liên kết hàn tạo thành mối nối liền khối với đường ống, giúp hạn chế tối đa nguy cơ rò rỉ lưu chất trong quá trình vận hành.
2. Khả năng chịu áp lực và chịu nhiệt cao giúp sản phẩm làm việc ổn định trong các hệ thống hơi nóng, khí nén, dầu khí và hóa chất.
3. Kết cấu chắc chắn giúp phụ kiện chịu được rung động, va đập và tải trọng lớn, đặc biệt phù hợp với các hệ thống hoạt động liên tục.
4. Bề mặt được gia công chính xác giúp việc hàn dễ dàng hơn, đồng thời giảm thời gian thi công và chi phí lắp đặt.
5. Sản phẩm có tuổi thọ cao, ít phải bảo trì và có thể sử dụng trong nhiều điều kiện môi trường khác nhau khi lựa chọn đúng vật liệu.

Ứng dụng của tê hàn DN20 (D27)

Tê hàn DN20 (D27) được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và xây dựng.

• Trong hệ thống cấp nước sinh hoạt và cấp nước công nghiệp, phụ kiện được dùng để chia nhánh đến từng khu vực hoặc thiết bị sử dụng.
• Đối với hệ thống phòng cháy chữa cháy, tê hàn được lắp đặt trên các tuyến ống cấp nước đến đầu phun sprinkler, van chữa cháy và các thiết bị bảo vệ.
• Trong ngành dầu khí, sản phẩm được sử dụng để phân chia lưu lượng dầu, khí và hơi giữa các tuyến ống.
• Các nhà máy thực phẩm, đồ uống, dược phẩm và mỹ phẩm sử dụng tê hàn inox nhằm đảm bảo tiêu chuẩn vệ sinh và chống ăn mòn.
• Ngoài ra, phụ kiện còn xuất hiện trong hệ thống HVAC, đường ống khí nén, nhà máy xử lý nước, nhà máy nhiệt điện, công trình đóng tàu và nhiều dây chuyền sản xuất công nghiệp khác.

Lưu ý khi lựa chọn và lắp đặt

1. Để đạt hiệu quả sử dụng cao nhất, cần lựa chọn tê hàn có cùng vật liệu với đường ống nhằm tránh hiện tượng ăn mòn điện hóa.
2. Độ dày SCH của phụ kiện nên tương ứng với độ dày của ống để đảm bảo khả năng chịu áp lực đồng đều trong toàn hệ thống.
3. Quá trình hàn cần được thực hiện đúng quy trình kỹ thuật, sử dụng que hàn hoặc dây hàn phù hợp với vật liệu nhằm tạo mối hàn bền chắc và kín hoàn toàn.
4. Sau khi hoàn thành, nên tiến hành thử áp lực và kiểm tra rò rỉ trước khi đưa hệ thống vào sử dụng chính thức.
5. Đối với thép carbon, nên sơn chống gỉ hoặc bọc bảo vệ nếu lắp đặt ngoài trời hoặc trong môi trường có độ ẩm cao để kéo dài tuổi thọ sản phẩm.

Địa chỉ cung cấp tê hàn DN20 (D27) minh bạch, uy tín

Hiện nay, tê hàn DN20 (D27) được nhập khẩu và phân phối với nhiều tiêu chuẩn, vật liệu và xuất xứ khác nhau nhằm đáp ứng nhu cầu của các công trình dân dụng và công nghiệp. Khi lựa chọn nhà cung cấp, khách hàng nên ưu tiên những đơn vị có sẵn hàng, cung cấp đầy đủ chứng từ CO, CQ và tư vấn đúng chủng loại phù hợp với yêu cầu kỹ thuật.

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối phụ kiện đường ống gồm tê hàn, co hàn, côn thu, mặt bích, chén hàn và ống thép từ DN15 đến DN1200. Sản phẩm có đầy đủ các cấp độ dày SCH10, SCH20, SCH40, SCH80, SCH160 cùng nhiều vật liệu như thép carbon ASTM A234 WPB, thép mạ kẽm…

Với nguồn hàng ổn định, giá thành cạnh tranh, hỗ trợ tư vấn kỹ thuật và giao hàng trên toàn quốc, Thép Hùng Phát đáp ứng hiệu quả nhu cầu của các nhà thầu, đơn vị cơ khí và các dự án công nghiệp quy mô lớn.
