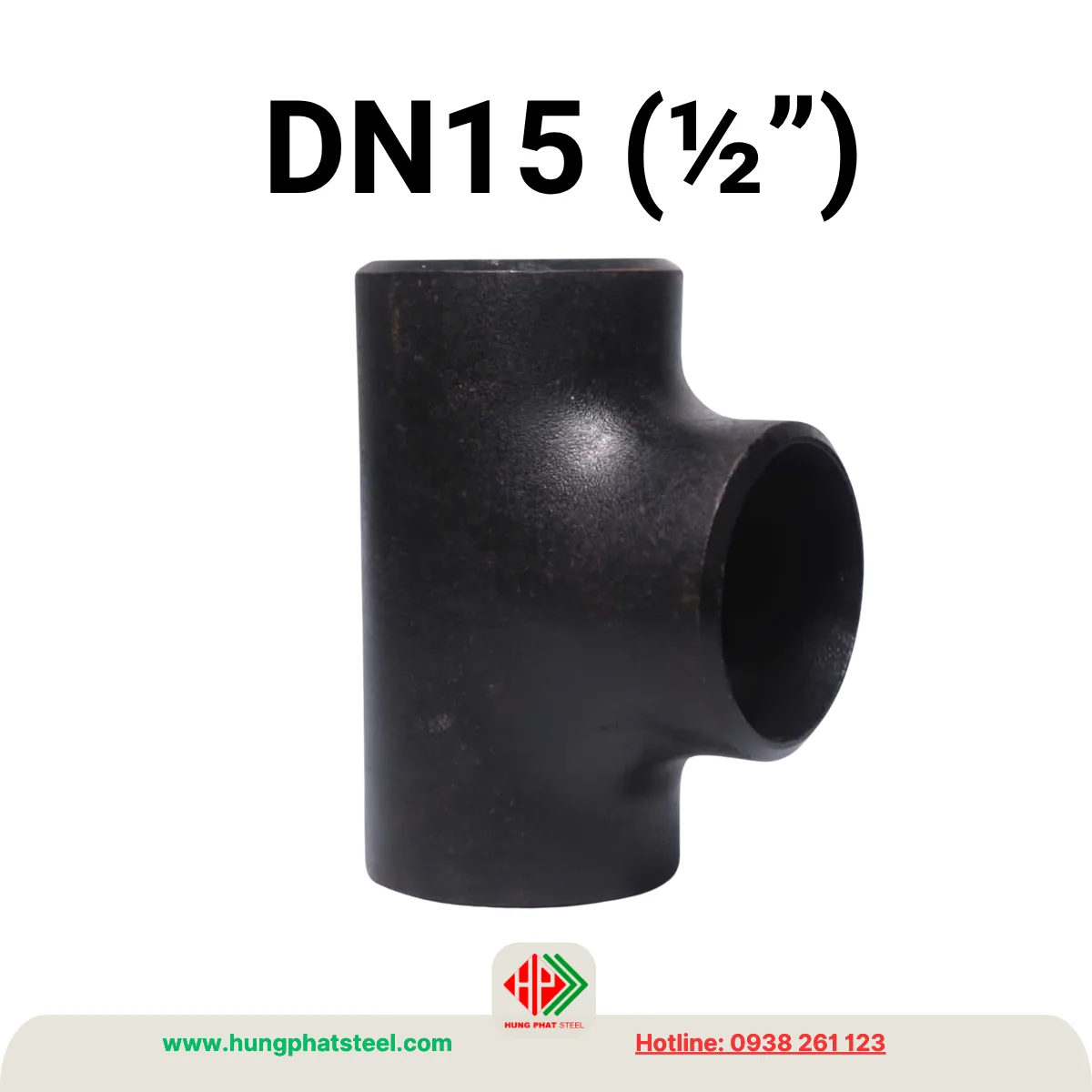

Tê Hàn DN15 (Tê Thép D21)

Đây là một trong những loại phụ kiện hàn được sử dụng nhiều nhất trong các hệ thống cấp thoát nước, phòng cháy chữa cháy (PCCC), khí nén, hơi nóng, dầu khí và các dây chuyền sản xuất công nghiệp.

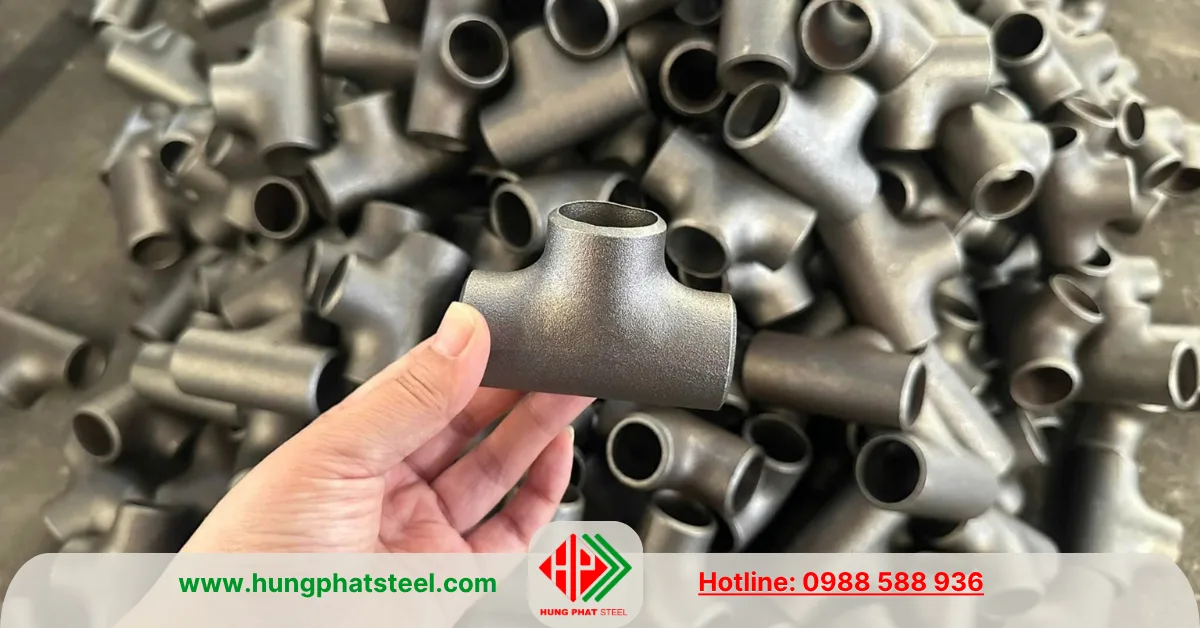

Phụ kiện đường ống nhỏ: Tê Hàn DN15 (D21)

Khác với tê ren, tê hàn DN15 được kết nối với đường ống bằng phương pháp hàn đối đầu (Butt Weld). Mối hàn tạo thành liên kết chắc chắn, có khả năng chịu áp lực và nhiệt độ cao, hạn chế tối đa hiện tượng rò rỉ trong quá trình vận hành.

Tê hàn DN15 thường được sản xuất từ thép carbon, thép đen, thép mạ kẽm nhằm đáp ứng nhiều điều kiện làm việc khác nhau từ môi trường thông thường đến môi trường ăn mòn cao.

Thông số kỹ thuật tê hàn DN15

Tùy từng nhà sản xuất và tiêu chuẩn chế tạo, tê hàn DN15 có các thông số kỹ thuật cơ bản như sau:

Kích thước danh nghĩa: DN15 (15A).
NPS: 1/2″ (inch)
Đường kính ngoài ống tương thích: 21.3 mm.
Kiểu kết nối: Hàn đối đầu (Butt Weld)
Góc chia nhánh: 90 độ.
Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80, SCH160 và XS.
Vật liệu: Thép carbon ASTM A234 WPB
Tiêu chuẩn sản xuất: ASME B16.9, ASME B16.11, ASTM….
Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia…

Việc lựa chọn đúng tiêu chuẩn và độ dày sẽ giúp phụ kiện đồng bộ với đường ống, đảm bảo tuổi thọ và khả năng chịu áp của toàn bộ hệ thống.

Cấu tạo của tê hàn DN15

Tê hàn DN15 có cấu tạo khá đơn giản nhưng được gia công chính xác để đảm bảo khả năng kết nối kín khít giữa các đường ống.

Cấu tạo tổng thể

Sản phẩm gồm ba đầu nối có đường kính bằng nhau, tạo thành hình chữ “T”. Hai đầu nằm trên một trục thẳng giúp dẫn lưu chất theo đường chính, trong khi đầu còn lại tạo nhánh rẽ vuông góc 90 độ để chia dòng hoặc kết nối thêm thiết bị.

Đầu ống vát mép

Các đầu nối được vát mép theo tiêu chuẩn đối với tê hàn đối đầu, giúp tăng diện tích tiếp xúc khi hàn và tạo mối hàn có độ bền cơ học cao. Với dòng socket weld, đầu nối được gia công dạng lồng để đưa đầu ống vào bên trong trước khi hàn.

Bề mặt

Bề mặt sản phẩm có thể sơn đen hoặc mạ kẽm sau đó được xử lý sạch, không nứt, không rỗ khí, đảm bảo chất lượng trước khi đưa vào thi công.

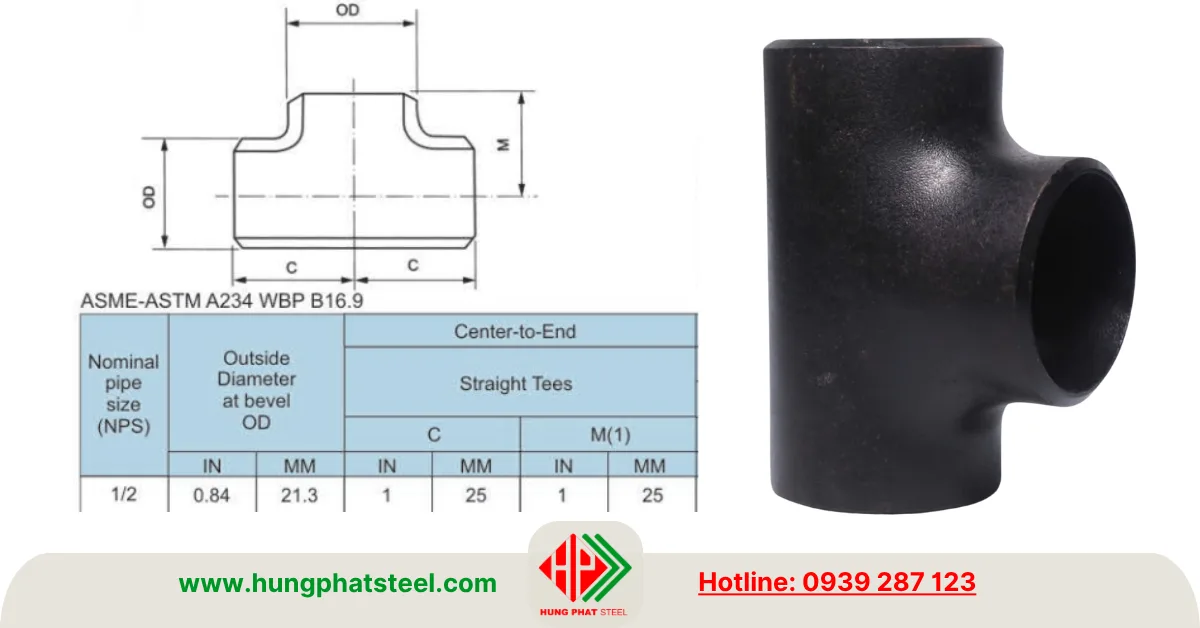

Quy cách kích thước

NPS (INCH)	OD		Quy cách
			Tê đều DN15 (Phi 21)
			C		M
	IN	MM	IN	MM	IN	MM
½”	0.84	21.3	1	25	1	25

Tham khảo thêm:
Tê hàn các loại
Danh mục: Phụ kiện hàn

Phân loại tê hàn DN15 (tê thép phi 21)

Trên thị trường hiện nay, tê hàn DN15 được phân thành nhiều chủng loại để đáp ứng từng nhu cầu sử dụng.

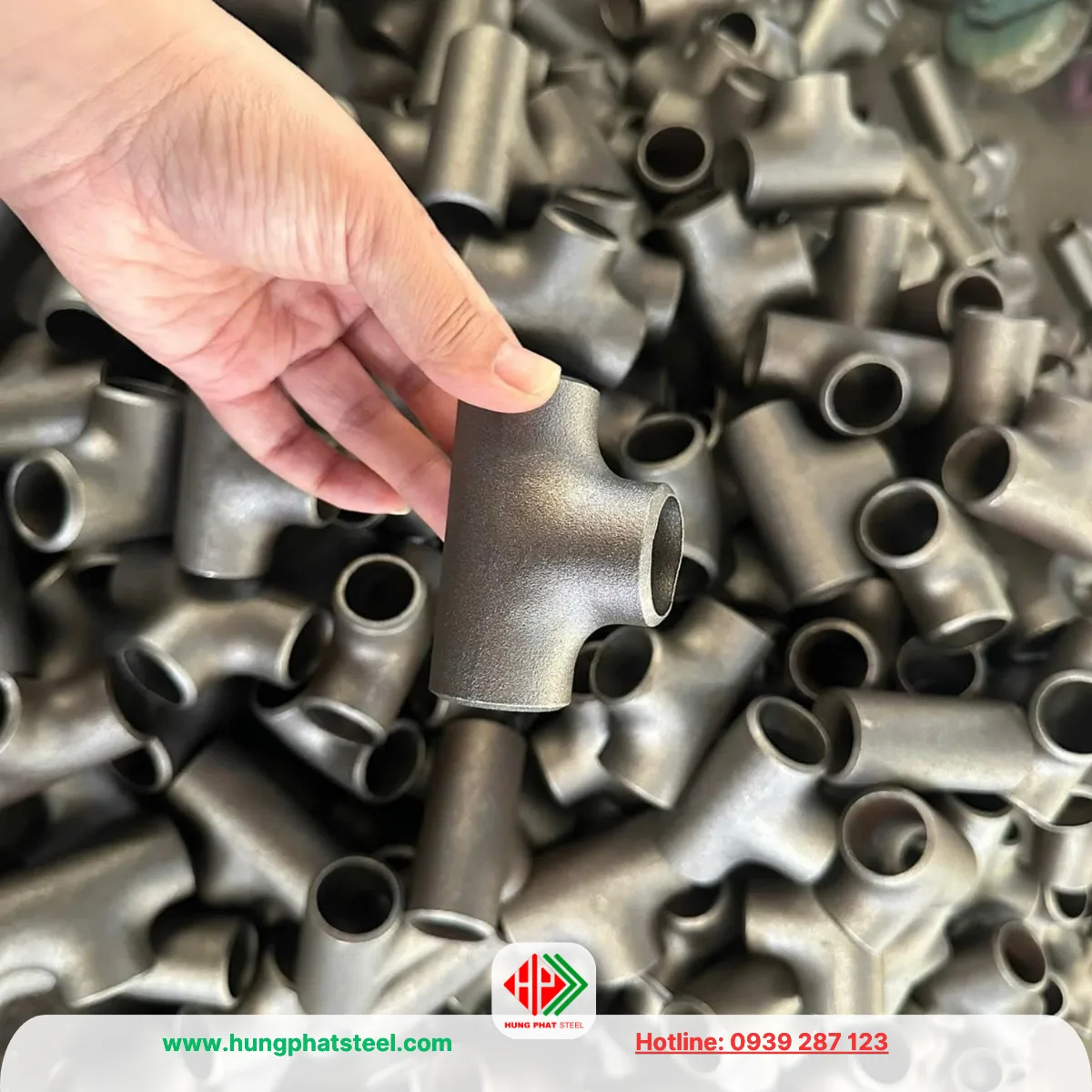

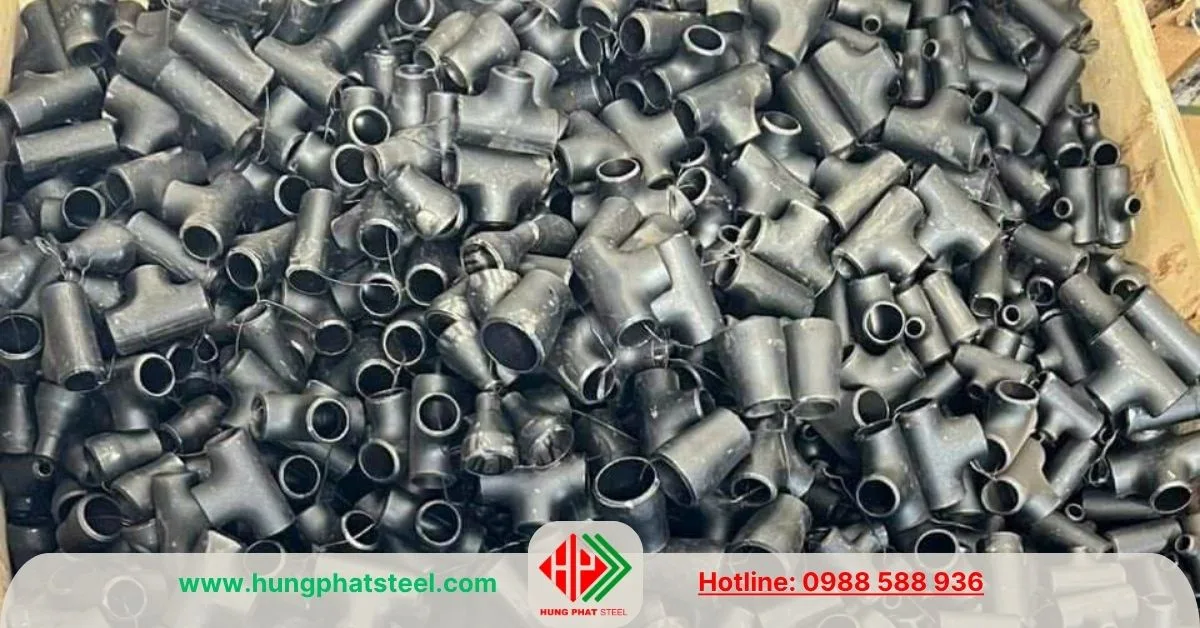

Tê hàn thép DN15 đen

Tê hàn thép đen là loại được sử dụng phổ biến trong hệ thống đường ống công nghiệp, kết cấu thép và các công trình không yêu cầu chống ăn mòn cao. Sau khi lắp đặt, bề mặt thường được sơn chống gỉ hoặc bọc bảo vệ.

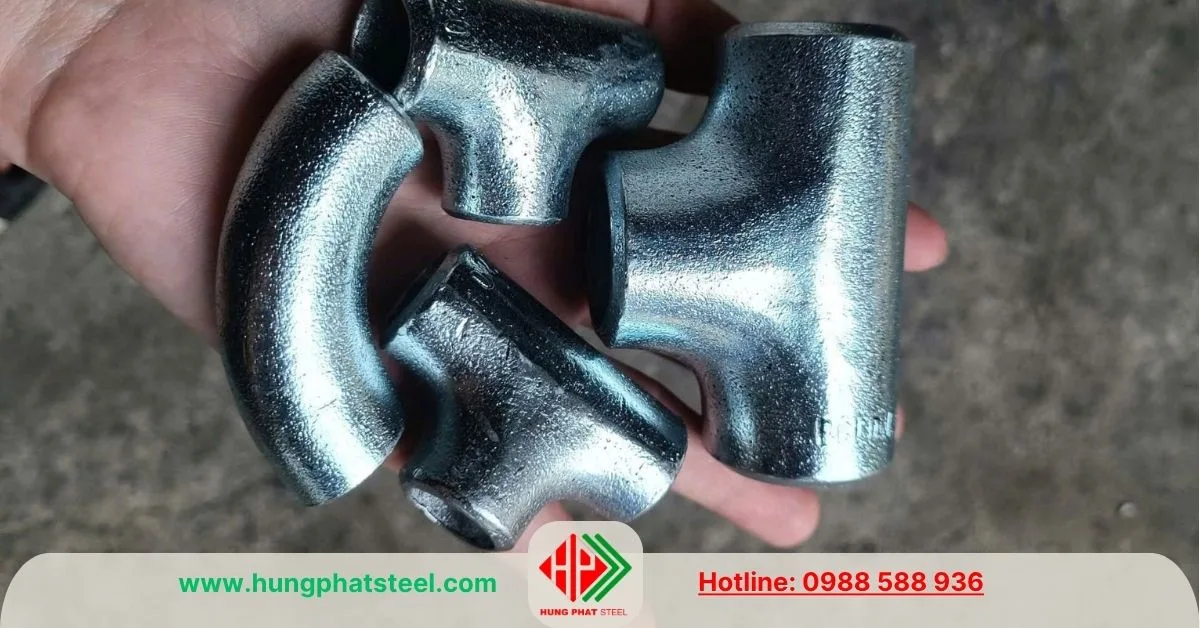

Tê hàn DN15 mạ kẽm

Tê hàn mạ kẽm được phủ lớp kẽm nhằm tăng khả năng chống oxy hóa, thích hợp cho hệ thống cấp nước, đường ống ngoài trời và môi trường có độ ẩm cao.

Phân loại theo độ dày

Sản phẩm còn được phân loại theo độ dày SCH10, SCH20, SCH40 hoặc SCH80 để phù hợp với từng cấp áp lực của hệ thống.

DN15 x SCH20
DN15 x SCH40
DN15 x SCH80
DN15 x SCH160

Kiểu dáng tê thép hàn DN15 (Phi 21)

Tê thép hàn DN15 (Phi 21) là phụ kiện dạng chữ T dùng để chia nhánh hoặc kết nối ba hướng đường ống. Với kích thước nhỏ, sản phẩm thường xuất hiện trong các hệ thống đường ống dân dụng, cấp nước, khí nén, PCCC và đường ống kỹ thuật. Xét theo hình dạng và kích thước các đầu kết nối, tê thép hàn DN15 chủ yếu gồm tê đều và tê thu.

Tê đều DN15 (Phi 21)

Tê đều DN15 có ba đầu kết nối cùng kích thước danh nghĩa DN15, tương ứng quy cách ống Phi 21. Cả đường ống chính và đường nhánh đều sử dụng cùng một kích thước nên sản phẩm có cấu tạo cân đối, dễ lựa chọn và lắp đặt.

Quy cách thường được gọi là DN15 x DN15 x DN15. Tê đều thích hợp tại vị trí cần tách một tuyến ống DN15 thành hai hướng hoặc kết nối thêm một nhánh DN15 vào đường ống chính.

Tê thu DN15 (Phi 21)

Tê thu DN15 hay còn gọi là tê giảm, có các đầu kết nối không cùng kích thước. Thông thường, hai đầu chính có thể là DN15, trong khi đầu nhánh được thu xuống kích thước nhỏ hơn như DN10 hoặc DN8 tùy thiết kế.

DN15 x 10
DN15 x 8
DN15 x 6

Ưu điểm của tê hàn DN15

Tê hàn DN15 được đánh giá cao nhờ khả năng tạo liên kết bền vững và độ kín tuyệt đối sau khi hàn hoàn thiện.
Mối nối hàn không bị lỏng theo thời gian như các kết nối ren, giúp giảm nguy cơ rò rỉ trong quá trình vận hành lâu dài.
Khả năng chịu áp lực và chịu nhiệt cao giúp phụ kiện hoạt động ổn định trong hệ thống hơi nóng, khí nén, dầu, hóa chất và chất lỏng công nghiệp.
Kết cấu đồng nhất với đường ống giúp giảm tổn thất áp suất khi lưu chất đi qua điểm chia nhánh, đồng thời tăng hiệu quả vận hành của toàn hệ thống.
Đối với các hệ thống yêu cầu độ an toàn cao như PCCC, nhà máy điện, nhà máy hóa chất hay hệ thống dẫn dầu, tê hàn DN15 luôn là lựa chọn ưu tiên nhờ độ bền và tính ổn định.

Ứng dụng của tê hàn DN15

Nhờ kích thước nhỏ và tính linh hoạt, tê hàn DN15 xuất hiện trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước sinh hoạt, phụ kiện được sử dụng để chia nhánh đường ống cấp nước đến từng khu vực hoặc thiết bị sử dụng.
Đối với hệ thống PCCC, tê hàn DN15 được lắp đặt trên các tuyến ống nhánh dẫn đến đầu phun sprinkler, van và thiết bị chữa cháy.
Trong ngành dầu khí, phụ kiện được sử dụng để chia lưu lượng dầu, khí hoặc hơi giữa các đường ống có cùng kích thước.
Các nhà máy chế biến thực phẩm, đồ uống, dược phẩm và hóa chất cũng sử dụng tê hàn inox DN15 để đảm bảo vệ sinh và chống ăn mòn.
Ngoài ra, sản phẩm còn được ứng dụng trong hệ thống khí nén, đường ống HVAC, hệ thống hơi, hệ thống tưới tiêu và nhiều dây chuyền sản xuất công nghiệp khác.

Lưu ý khi lựa chọn và lắp đặt tê hàn phi 21

Để hệ thống hoạt động ổn định, cần lựa chọn tê hàn có vật liệu và độ dày tương thích với đường ống đang sử dụng.
Đối với hệ thống áp lực cao, nên sử dụng phụ kiện cùng cấp SCH với đường ống để đảm bảo khả năng chịu áp đồng đều.
Quá trình hàn cần được thực hiện bởi thợ có chuyên môn, sử dụng đúng quy trình và vật liệu hàn nhằm tạo mối nối chắc chắn, không nứt hoặc rỗ khí.
Sau khi hoàn thành, nên kiểm tra mối hàn bằng phương pháp thử áp hoặc kiểm tra rò rỉ trước khi đưa hệ thống vào vận hành chính thức.
Đối với môi trường ngoài trời hoặc môi trường có độ ẩm cao, nên sơn chống gỉ hoặc lựa chọn tê hàn mạ kẽm, inox để tăng tuổi thọ sử dụng.

Nguồn gốc tê thép hàn Phi 21 (DN15)

Tê thép hàn Phi 21 (DN15) là phụ kiện kích thước nhỏ, tương đương NPS 1/2″. Theo quy cách phổ biến, đường kính ngoài của ống DN15 khoảng 21,3 mm. Trên thị trường Việt Nam, sản phẩm có cả hàng sản xuất trong nước và hàng nhập khẩu, trong đó nguồn Trung Quốc khá phổ biến.

Tê thép hàn phi 21 Việt Nam

Đối với hàng sản xuất trong nước, VIFICO là nguồn hàng đáng chú ý. Thép Hùng Phát hiện giới thiệu phụ kiện hàn VIFICO có xuất xứ Việt Nam, sử dụng vật liệu thép carbon và các tiêu chuẩn như ASME B16.9, ASTM A234, cùng một số tiêu chuẩn JIS, DIN, BS, TCVN tùy sản phẩm. Dải kích thước của phụ kiện VIFICO có DN15 và quy cách tương đương Phi 21.
Tê hàn DN15 VIFICO có thể lựa chọn theo tê đều hoặc tê thu, tùy vào thiết kế của đường ống. Đây là lựa chọn phù hợp với các công trình ưu tiên sử dụng phụ kiện sản xuất trong nước.

Hàng Trung Quốc

Trung Quốc là nguồn cung phổ biến đối với tê thép hàn DN15 Phi 21. Các nhà máy phụ kiện tại những khu vực sản xuất lớn như Hebei và Cangzhou có khả năng sản xuất tê hàn từ DN15 đến các kích thước rất lớn.
Chẳng hạn, Hebei Haihao Group công bố dòng tê hàn có dải kích thước từ DN15 trở lên, bao gồm cả tê đều và các cấu hình theo yêu cầu. Nhà sản xuất này đặt tại Mengcun, Hebei – khu vực nổi tiếng về sản xuất phụ kiện đường ống tại Trung Quốc.
Hàng Trung Quốc có ưu điểm là nguồn cung đa dạng, có thể lựa chọn theo ASME B16.9, GB/T, JIS, DIN và nhiều chiều dày khác nhau tùy nhà máy. Vì vậy, khi báo giá nên ghi rõ nhà sản xuất hoặc nguồn hàng Trung Quốc nếu khách hàng yêu cầu cụ thể.

Một số nguồn nhập khẩu khác

Ngoài Việt Nam và Trung Quốc, tê hàn DN15 Phi 21 cũng có thể được nhập khẩu từ Hàn Quốc, Nhật Bản, Đài Loan hoặc các thị trường khác. Đối với dòng phụ kiện áp lực, nguồn hàng trên thị trường có thể bao gồm Trung Quốc, Hàn Quốc, Đài Loan và Nhật Bản.

Địa chỉ cung cấp tê hàn DN15 (D21, ½”)

Hiện nay, tê hàn DN15 được phân phối với nhiều tiêu chuẩn và xuất xứ khác nhau như Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản, Malaysia và châu Âu. Việc lựa chọn nhà cung cấp uy tín sẽ giúp đảm bảo chất lượng sản phẩm, nguồn gốc rõ ràng và đáp ứng đúng yêu cầu kỹ thuật của công trình.

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối phụ kiện đường ống gồm tê hàn, co hàn, côn thu, mặt bích, chén hàn, ống thép và nhiều phụ kiện công nghiệp khác. Sản phẩm luôn có sẵn với đầy đủ kích thước từ DN15 đến DN1200, nhiều tiêu chuẩn SCH10, SCH20, SCH40, SCH80 và các vật liệu như thép carbon, thép mạ kẽm, inox 304, inox 316.

Khách hàng được hỗ trợ tư vấn kỹ thuật, cung cấp đầy đủ chứng từ CO, CQ, báo giá nhanh và giao hàng trên toàn quốc, đáp ứng nhu cầu của các công trình dân dụng, công nghiệp và dự án quy mô lớn.
