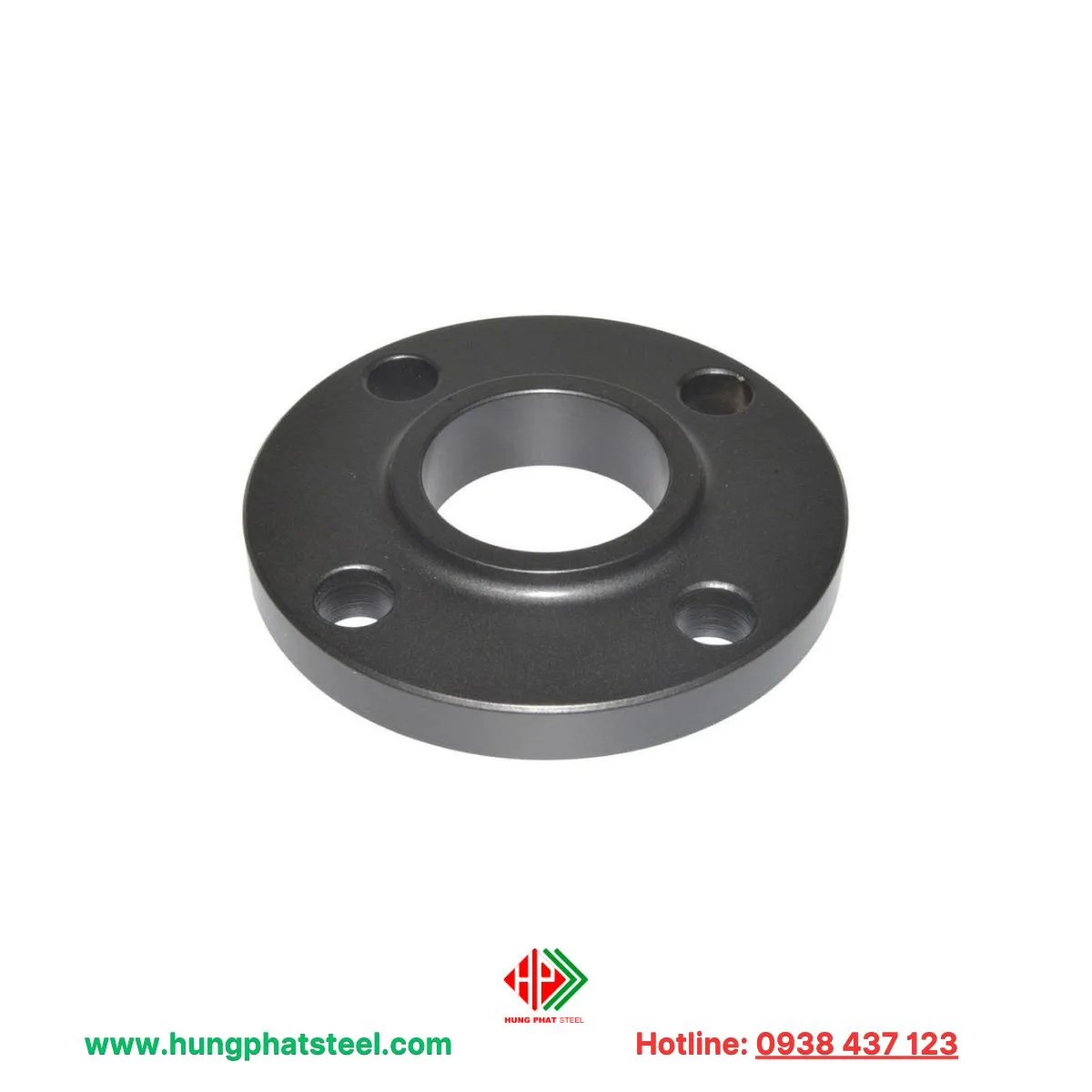

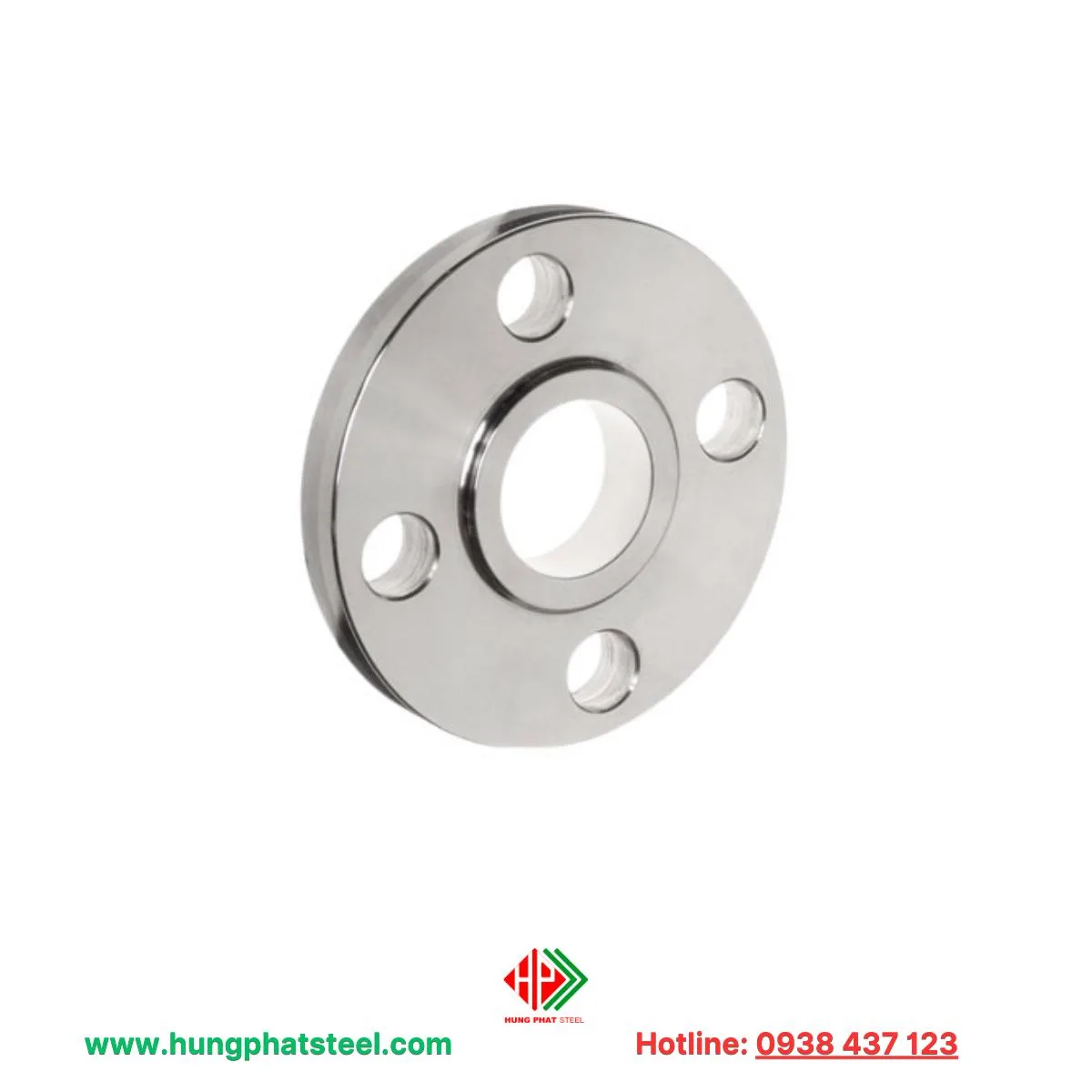

Slip On Flanges BS4504 PN40

Mô tả

Ở các tuyến ống vận hành liên tục với áp suất lớn, Slip On Flanges PN40 theo tiêu chuẩn BS4504 phát huy ưu thế rõ rệt trong cả khâu thi công lẫn vận hành lâu dài.

Thiết kế dạng lồng ống cho phép thợ kỹ thuật dễ dàng kiểm soát chính xác chiều sâu ống chèn vào mặt bích, từ đó đảm bảo vị trí mối hàn ổn định, hạn chế sai lệch tâm và giảm ứng suất tập trung tại vùng kết nối.

Trong quá trình hàn, cấu trúc của Slip On Flange PN40 giúp mối hàn phân bố đều quanh chu vi ống, nâng cao độ bền cơ học và khả năng chịu áp trong điều kiện làm việc liên tục.

Đặc biệt, với các hệ thống có yêu cầu cao về độ kín và độ an toàn, việc kiểm soát tốt chất lượng hàn ngay từ giai đoạn lắp đặt giúp giảm thiểu nguy cơ rò rỉ, nứt mối hàn hoặc biến dạng mặt bích khi hệ thống vận hành ở áp suất cao.

Nhờ đó, Slip On Flanges BS4504 PN40 không chỉ góp phần rút ngắn thời gian thi công, mà còn đảm bảo tính ổn định của toàn bộ tuyến ống trong suốt chu kỳ khai thác, đặc biệt phù hợp cho các hệ thống công nghiệp nặng, vận hành liên tục và ít có điều kiện bảo trì ngắt quãng.

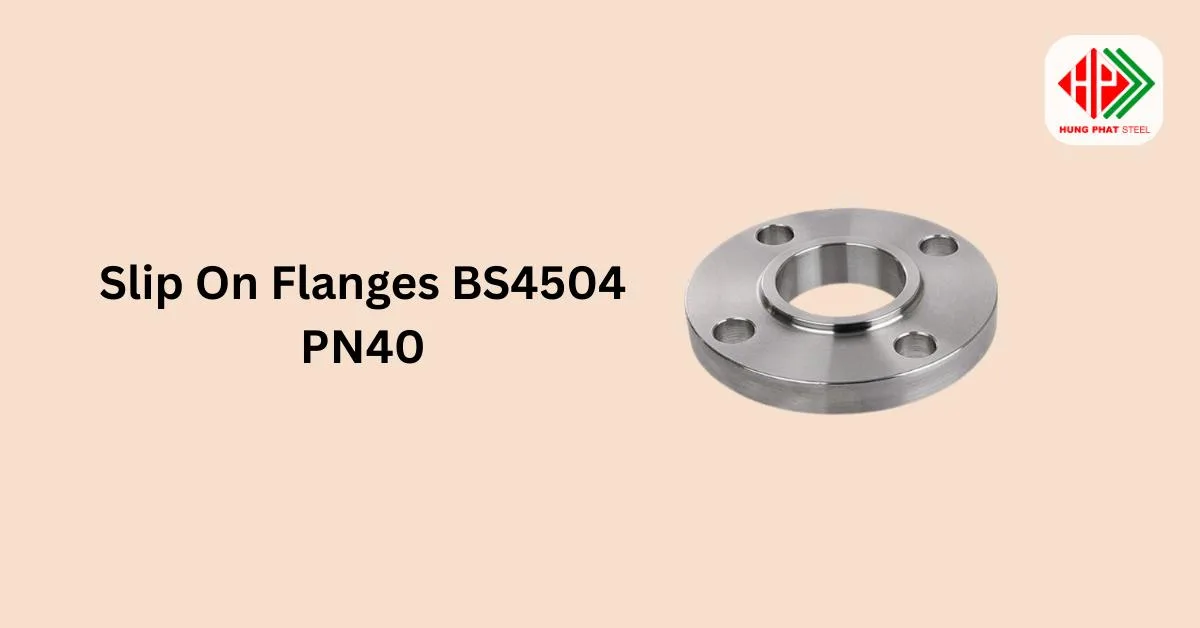

Slip On Flanges BS4504 PN40

Thông số kỹ thuật

• Tên sản phẩm: Slip On Flanges BS4504 PN40
• Tiêu chuẩn sản xuất: BS4504
• Cấp áp suất làm việc: PN40
• Kiểu kết nối: Slip On (mặt bích lồng ống, hàn cố định)
• Phương pháp hàn: Hàn góc trong và ngoài (double fillet weld)
• Áp suất thiết kế: Phù hợp hệ thống áp suất cao, vận hành liên tục
• Nhiệt độ làm việc: Phụ thuộc vật liệu chế tạo và môi chất sử dụng
• Vật liệu phổ biến:
  • Thép carbon (A105, C22.8, tương đương)
  • Thép hợp kim
  • Thép không gỉ (Inox 304 / 316 / 316L)
• Kích thước danh nghĩa: DN15 – DN600 (hoặc theo yêu cầu)
• Kiểu mặt làm kín:
  • RF (Raised Face)
  • FF (Flat Face)
• Ứng dụng điển hình: Hệ thống hơi, dầu, hóa chất, nước áp lực cao, đường ống công nghiệp nặng
• Nhà cung cấp: Thép Hùng Phát

Giá Slip On Flanges BS4504 PN40 theo kích thước

Ghi chú kỹ thuật & thương mại:

• Giá áp dụng cho Slip On Flanges BS4504 PN40 – thép carbon tiêu chuẩn
• Chưa bao gồm VAT, vận chuyển, gia công đặc biệt
• Giá có thể thay đổi theo:
  • Vật liệu (Inox 304 / 316 / hợp kim)
  • Số lượng đặt hàng
  • Yêu cầu chứng chỉ CO–CQ, test áp, siêu âm

Một vài sản phẩm bạn có thể quan tâm:

• Slip On Flanges BS4504 PN25
• Slip On Flanges BS4504 PN10
• Slip On Flanges BS4504 PN16

Ưu thế vận hành của Slip On Flange BS4504 PN40

Ổn định kết cấu tại vùng giao tiếp ống – bích

Thiết kế lồng ống kết hợp hàn cố định giúp vùng tiếp giáp giữa ống và mặt bích luôn giữ được độ đồng trục trong quá trình vận hành áp suất cao, hạn chế hiện tượng lệch tâm gây mỏi vật liệu và suy giảm tuổi thọ kết nối.

Phân tán ứng suất đồng đều quanh chu vi mối hàn

Mối hàn được bố trí bao quanh miệng ống cho phép tải áp suất và tải cơ học được phân bổ đều, giảm nguy cơ tập trung ứng suất cục bộ – yếu tố thường gây nứt mối hàn trong các hệ thống làm việc liên tục.

Duy trì độ kín ổn định dưới áp suất PN40

Cấu trúc mặt bích theo BS4504 giúp bề mặt làm kín giữ được độ phẳng cần thiết khi siết bu lông ở cấp áp PN40, từ đó hạn chế xì rò môi chất ngay cả khi hệ thống chịu biến thiên áp suất và nhiệt độ.

Giảm rung động tại điểm nối trong hệ thống dài tuyến

Khi được lắp đặt đúng chiều sâu lồng ống, Slip On Flange PN40 giúp giảm dao động tại vị trí kết nối, đặc biệt hiệu quả trong các tuyến ống dài, nhiều gối đỡ hoặc có dòng chảy tốc độ cao.

Khả năng làm việc bền bỉ trong chu kỳ vận hành dài

Nhờ kiểm soát tốt mối hàn và độ đồng tâm, mặt bích duy trì trạng thái làm việc ổn định trong thời gian dài, hạn chế các hư hỏng phát sinh do mỏi nhiệt, mỏi áp hoặc tải lặp.

Tối ưu công tác bảo trì trong môi trường công nghiệp

Độ ổn định của điểm nối giúp giảm tần suất kiểm tra và bảo dưỡng, phù hợp với các hệ thống khó dừng máy hoặc yêu cầu vận hành liên tục như hơi áp cao, dầu nóng và hóa chất công nghiệp.

Nhận diện Slip On Flange BS4504 PN40 trong thực tế

Cấu trúc lồng ống đặc trưng của Slip On Flange

Slip On Flange BS4504 PN40 có phần cổ ngắn với đường kính trong lớn hơn đường kính ngoài của ống, cho phép ống được lồng trực tiếp vào mặt bích trước khi hàn. Đây là dấu hiệu hình học dễ nhận biết nhất khi phân biệt với Weld Neck hoặc Socket Weld.

Độ dày thân bích tương ứng cấp áp PN40

So với các cấp áp thấp hơn, mặt bích PN40 có thân bích và vành chịu lực dày hơn rõ rệt. Khi đo thực tế, chiều dày này phù hợp với bảng kích thước BS4504 PN40, đảm bảo khả năng chịu áp và tải bu lông ở mức cao.

Bố trí lỗ bu lông theo tiêu chuẩn BS4504

Số lượng, đường kính và vòng chia lỗ bu lông được gia công đúng theo tiêu chuẩn BS4504. Việc đối chiếu nhanh vòng chia (PCD) và số lỗ giúp xác định chính xác mặt bích thuộc hệ BS, tránh nhầm lẫn với tiêu chuẩn DIN hoặc ANSI.

Kiểu mặt làm kín phù hợp áp suất cao

Slip On Flange PN40 thường sử dụng mặt Raised Face (RF) hoặc Flat Face (FF) với độ hoàn thiện bề mặt ổn định. Bề mặt làm kín phẳng, không cong vênh là yếu tố quan trọng để nhận diện mặt bích đủ điều kiện làm việc ở áp suất PN40.

Dấu khắc và ký hiệu kỹ thuật trên thân bích

Trên thân bích thường có khắc hoặc dập các thông tin như: BS4504, PN40, DN, vật liệu chế tạo. Đây là căn cứ quan trọng để kiểm tra nguồn gốc và cấp áp của mặt bích trước khi đưa vào lắp đặt.

Phù hợp phương pháp hàn hai phía

Trong thực tế lắp đặt, Slip On Flange PN40 cho phép hàn cả phía trong và ngoài miệng ống. Quan sát thiết kế rãnh và chiều sâu lồng ống giúp xác nhận khả năng thực hiện mối hàn hai phía theo yêu cầu kỹ thuật.

Quy trình hình thành Slip On Flange PN40

Lựa chọn phôi theo cấp áp thiết kế

Phôi thép được chọn dựa trên yêu cầu chịu áp PN40, đảm bảo thành phần hóa học và cơ tính phù hợp với điều kiện làm việc áp suất cao, đồng thời đáp ứng các yêu cầu cơ bản của tiêu chuẩn BS4504.

Tạo hình thô phần vành và thân bích

Phôi được rèn hoặc gia công thô để hình thành cấu trúc cơ bản của mặt bích, bao gồm vành chịu lực và phần thân lồng ống. Công đoạn này quyết định khả năng phân bố tải và độ ổn định hình học của sản phẩm.

Gia công chính xác đường kính lồng ống

Phần lỗ trung tâm được gia công theo kích thước cho phép ống lồng vào đúng chiều sâu thiết kế. Độ chính xác của bước này ảnh hưởng trực tiếp đến chất lượng mối hàn và độ đồng tâm khi lắp đặt.

Gia công bề mặt làm kín theo yêu cầu sử dụng

Bề mặt RF hoặc FF được tiện phẳng với độ nhẵn phù hợp, đảm bảo khả năng làm kín khi làm việc ở áp suất PN40 và hạn chế biến dạng khi siết bu lông.

Khoan và hoàn thiện hệ lỗ bu lông

Lỗ bu lông được gia công theo đúng số lượng, đường kính và vòng chia quy định trong BS4504, giúp đảm bảo khả năng lắp ghép chính xác với các thiết bị và đường ống cùng tiêu chuẩn.

Xử lý bề mặt và hoàn thiện sản phẩm

Mặt bích sau gia công được làm sạch, xử lý bề mặt nhằm hạn chế oxy hóa, đồng thời chuẩn bị điều kiện tối ưu cho quá trình lắp đặt và vận hành trong môi trường công nghiệp.

Kiểm tra kích thước và đánh dấu kỹ thuật

Sản phẩm hoàn thiện được kiểm tra lại các thông số hình học, sau đó dập hoặc khắc các ký hiệu cần thiết như tiêu chuẩn BS4504, cấp áp PN40, DN và vật liệu để phục vụ công tác nhận diện và nghiệm thu.

Bối cảnh triển khai Slip On Flange PN40

Hệ thống đường ống vận hành liên tục ở áp suất cao

Slip On Flange PN40 được triển khai trong các tuyến ống làm việc 24/7, nơi yêu cầu kết nối phải duy trì độ ổn định lâu dài dưới tải áp suất lớn và dao động áp không ngừng.

Khu vực lắp đặt cần kiểm soát sai số thi công

Trong các công trình có điều kiện lắp đặt phức tạp, việc cho phép lồng ống trước khi hàn giúp kiểm soát chính xác vị trí kết nối, hạn chế sai lệch tâm và giảm rủi ro phát sinh lỗi trong quá trình thi công.

Tuyến ống có chiều dài lớn và nhiều điểm nối

Với các hệ thống kéo dài qua nhiều khu vực, Slip On Flange BS4504 PN40 giúp giảm rung động tại điểm nối, từ đó duy trì độ ổn định tổng thể của tuyến ống khi chịu áp lực cao.

Hệ thống có biến thiên nhiệt và áp suất

Trong môi trường làm việc có sự thay đổi nhiệt độ và áp suất theo chu kỳ, mặt bích PN40 với mối hàn phân bố đều giúp hạn chế hiện tượng mỏi vật liệu và nứt mối hàn.

Công trình yêu cầu tiến độ thi công nhanh nhưng vẫn đảm bảo an toàn

Khả năng lắp đặt linh hoạt của Slip On Flange PN40 phù hợp với các dự án cần rút ngắn thời gian thi công mà không làm giảm yêu cầu kỹ thuật và độ an toàn vận hành.

Hệ thống hạn chế dừng máy để bảo trì

Trong các nhà máy vận hành liên tục, việc sử dụng Slip On Flange BS4504 PN40 giúp giảm nguy cơ rò rỉ và sự cố tại điểm nối, từ đó hạn chế nhu cầu dừng hệ thống để sửa chữa.

Giá trị cung ứng từ Thép Hùng Phát

Nguồn hàng phù hợp đúng tiêu chuẩn BS4504 PN40

Thép Hùng Phát cung cấp Slip On Flange đúng tiêu chuẩn BS4504, kiểm soát rõ ràng cấp áp PN40, kích thước DN và quy cách gia công, giúp khách hàng tránh rủi ro nhầm lẫn tiêu chuẩn khi lắp đặt thực tế.

Khả năng đáp ứng linh hoạt theo quy mô công trình

Nguồn hàng được tổ chức theo nhiều dải kích thước và vật liệu, cho phép đáp ứng cả nhu cầu thay thế lẻ lẫn các dự án sử dụng số lượng lớn, đảm bảo tiến độ cho công trình công nghiệp và hệ thống áp suất cao.

Kiểm soát kỹ thuật trước khi xuất kho

Mặt bích được kiểm tra các yếu tố cơ bản như kích thước hình học, bề mặt làm kín, lỗ bu lông và ký hiệu kỹ thuật, giúp giảm thiểu sai sót trong khâu tiếp nhận và lắp đặt tại công trường.

Tư vấn lựa chọn đúng cấu hình sử dụng

Thép Hùng Phát hỗ trợ khách hàng xác định đúng loại Slip On Flange PN40 theo điều kiện làm việc, vật liệu ống, môi chất và yêu cầu vận hành, hạn chế tình trạng chọn sai dẫn đến phát sinh chi phí thay thế.

Đảm bảo tính đồng bộ vật tư trong hệ thống

Việc cung ứng mặt bích theo cùng tiêu chuẩn BS4504 giúp khách hàng dễ dàng đồng bộ với bu lông, gioăng và các phụ kiện liên quan, đảm bảo khả năng lắp ghép và độ kín toàn hệ thống.

Hỗ trợ hồ sơ và chứng từ theo yêu cầu dự án

Đối với các công trình kỹ thuật, Thép Hùng Phát có khả năng cung cấp chứng từ vật tư phù hợp với yêu cầu nghiệm thu, giúp quá trình kiểm tra và bàn giao diễn ra thuận lợi.
