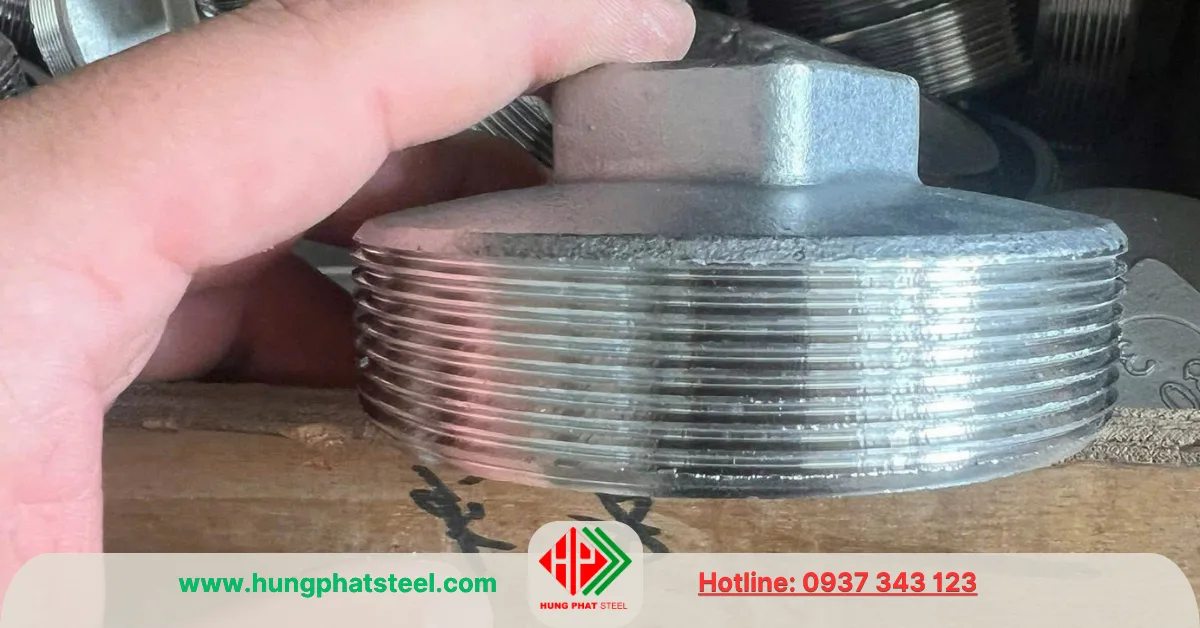

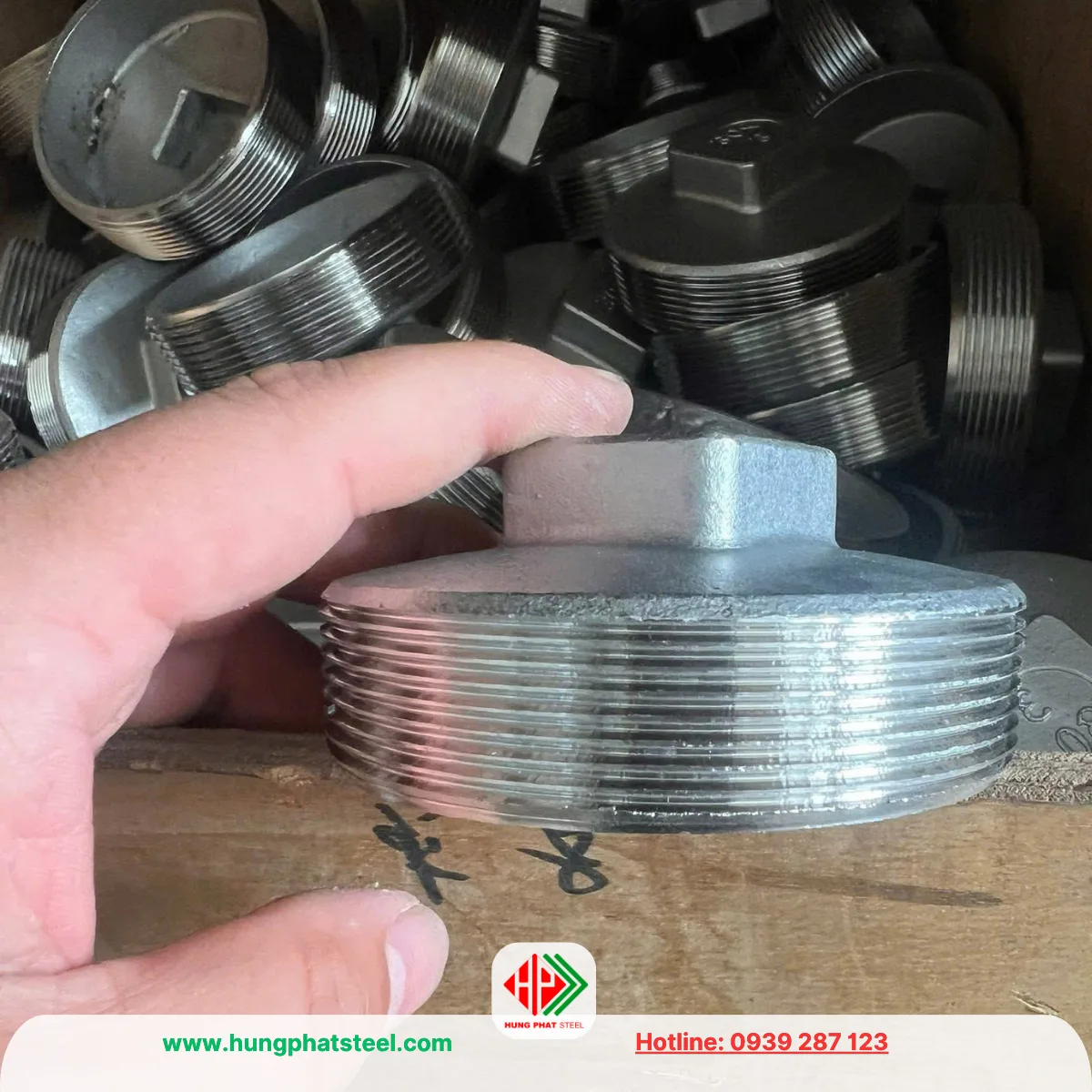

Nút Bịt Ren INOX DN100 (D114)

Nút bịt ren inox DN100 (D114) là phụ kiện dùng để đóng kín đầu ống, đầu chờ hoặc vị trí kết nối ren trong hệ thống đường ống có kích thước danh nghĩa DN100, tương đương 4 inch. Với thiết kế dạng nút và kết nối ren, sản phẩm cho phép bịt kín đường ống mà vẫn có thể tháo ra khi cần kiểm tra, bảo trì hoặc mở rộng hệ thống.

DN100 là kích thước khá lớn trong nhóm phụ kiện ren inox thông dụng. Vì vậy, khi lựa chọn nút bịt DN100, ngoài kích thước cần đặc biệt quan tâm đến kiểu ren, vật liệu inox, cấu tạo đầu nút và điều kiện làm việc. Đây là những yếu tố quyết định khả năng lắp ghép cũng như độ phù hợp của phụ kiện với hệ thống thực tế.

Nút Bịt Ren INOX DN100 (D114) dùng để làm gì?

Công dụng chính của nút bịt ren inox DN100 là kết thúc và đóng kín một đầu kết nối. Phụ kiện có thể được sử dụng cho đường ống đang chờ, nhánh ống chưa đưa vào vận hành hoặc vị trí cần tháo mở trong quá trình sử dụng.

Khác với phương án hàn kín, kết nối ren giúp người sử dụng chủ động hơn khi cần thay đổi cấu hình đường ống. Khi muốn đưa đầu ống vào hoạt động, chỉ cần tháo nút và lắp tiếp phụ kiện hoặc thiết bị tương ứng.

Với những hệ thống có nhiều đầu chờ, việc sử dụng nút bịt ren còn giúp bảo vệ phần kết nối khỏi bụi bẩn và các tác động bên ngoài trong thời gian chưa sử dụng.

Thông số kích thước

DN100 là kích thước danh nghĩa tương đương NPS 4 inch. Trên thị trường Việt Nam, sản phẩm thường được gọi theo nhiều cách như nút bịt inox DN100, nút bịt ren inox D114, nút bịt inox 4 inch.

Cách gọi D114 xuất phát từ quy cách đường ống thường được nhận biết bằng đường kính ngoài khoảng 114 mm. Tuy nhiên, cần phân biệt giữa đường kính danh nghĩa DN100 và kích thước thực tế của từng loại ống, phụ kiện theo tiêu chuẩn sản xuất.

Do đó, khi đặt hàng không nên chỉ dựa vào con số D114 mà cần cung cấp đầy đủ thông tin DN100, loại ren và tiêu chuẩn phụ kiện để đảm bảo sản phẩm được lựa chọn chính xác.

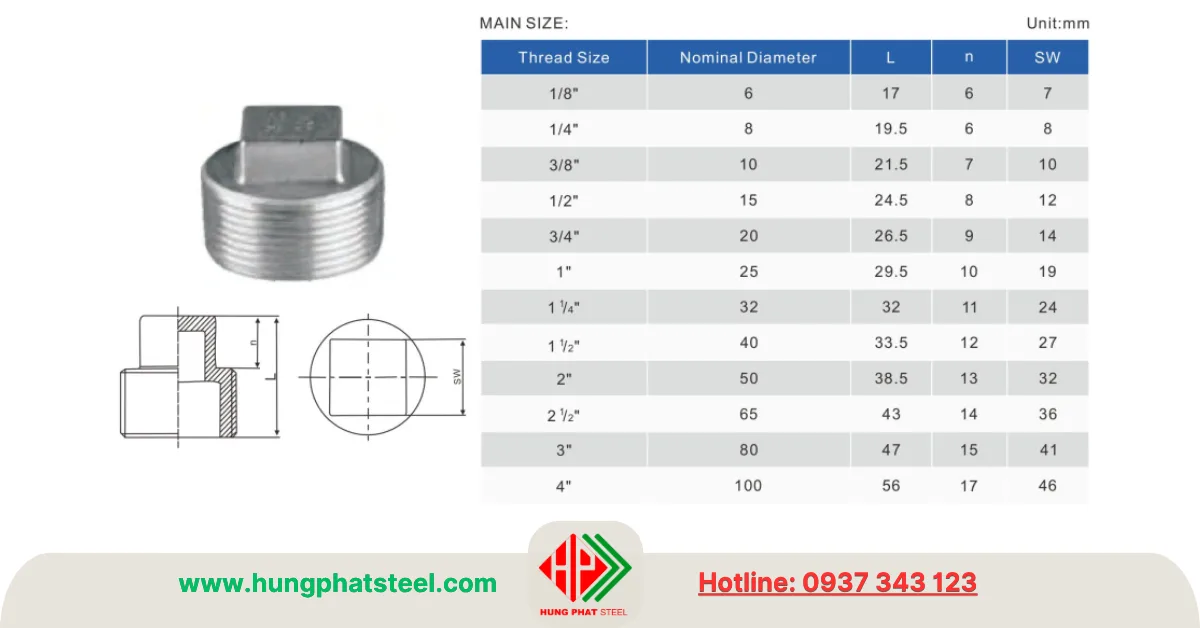

Bảng tra quy cách

Nội dung liên quan:
Nút bịt ren inox DN80
Nút Bịt Ren INOX các loại
Phụ kiện ren INOX các loại
Ống INOX 304 Phi 114 (DN80)

Cấu tạo Nút Bịt Ren INOX DN100

Nút bịt ren DN100 có cấu tạo tương đối đơn giản nhưng từng phần đều có vai trò trong quá trình kết nối.

• Phần thân nút là bộ phận trực tiếp che kín đầu đường ống. Hình dạng thân được thiết kế phù hợp với kích thước DN100 và yêu cầu của sản phẩm.
• Phần ren kết nối đảm nhiệm việc liên kết nút với đầu ren tương ứng. Đây là bộ phận cần được kiểm tra kỹ nhất bởi chỉ cần khác tiêu chuẩn ren, hai chi tiết có thể không lắp ghép chính xác.
• Phần đầu thao tác giúp người thi công sử dụng dụng cụ để siết hoặc tháo nút. Với kích thước DN100, phần đầu này cần có kết cấu đủ chắc chắn để chịu được lực thao tác trong quá trình lắp đặt và bảo trì.

Phân loại Nút Bịt INOX DN100 theo kiểu đầu

Trên thị trường, nút bịt ren inox có thể được phân loại theo hình dạng phần đầu. Trong đó, đầu vuông và đầu lục giác là hai kiểu dáng thường được sử dụng.

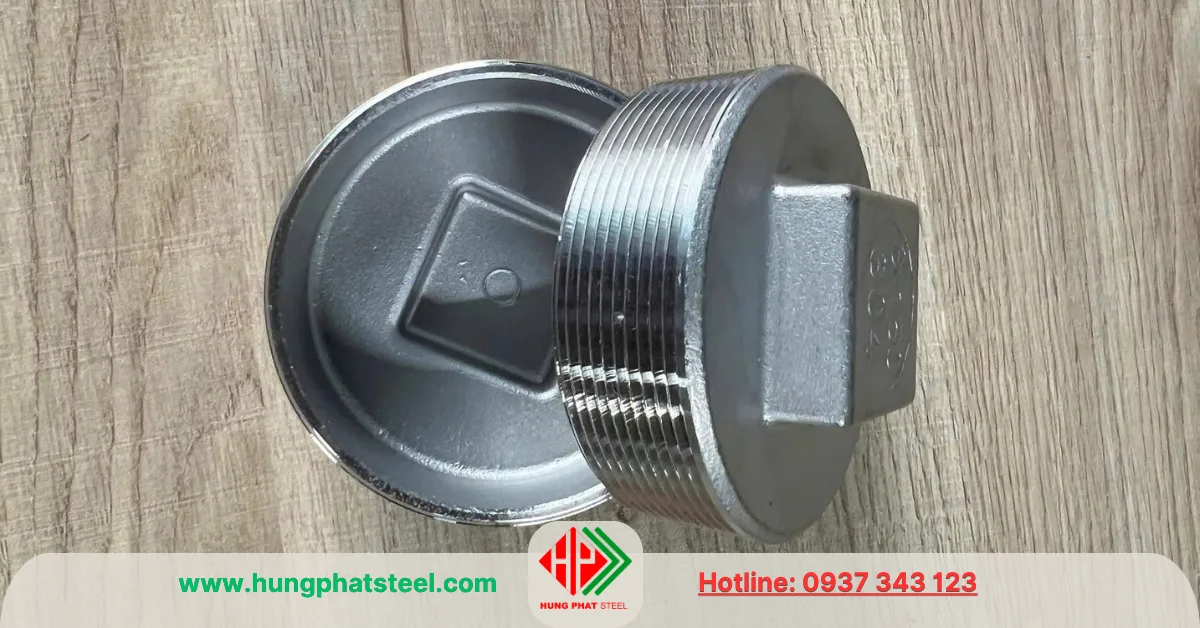

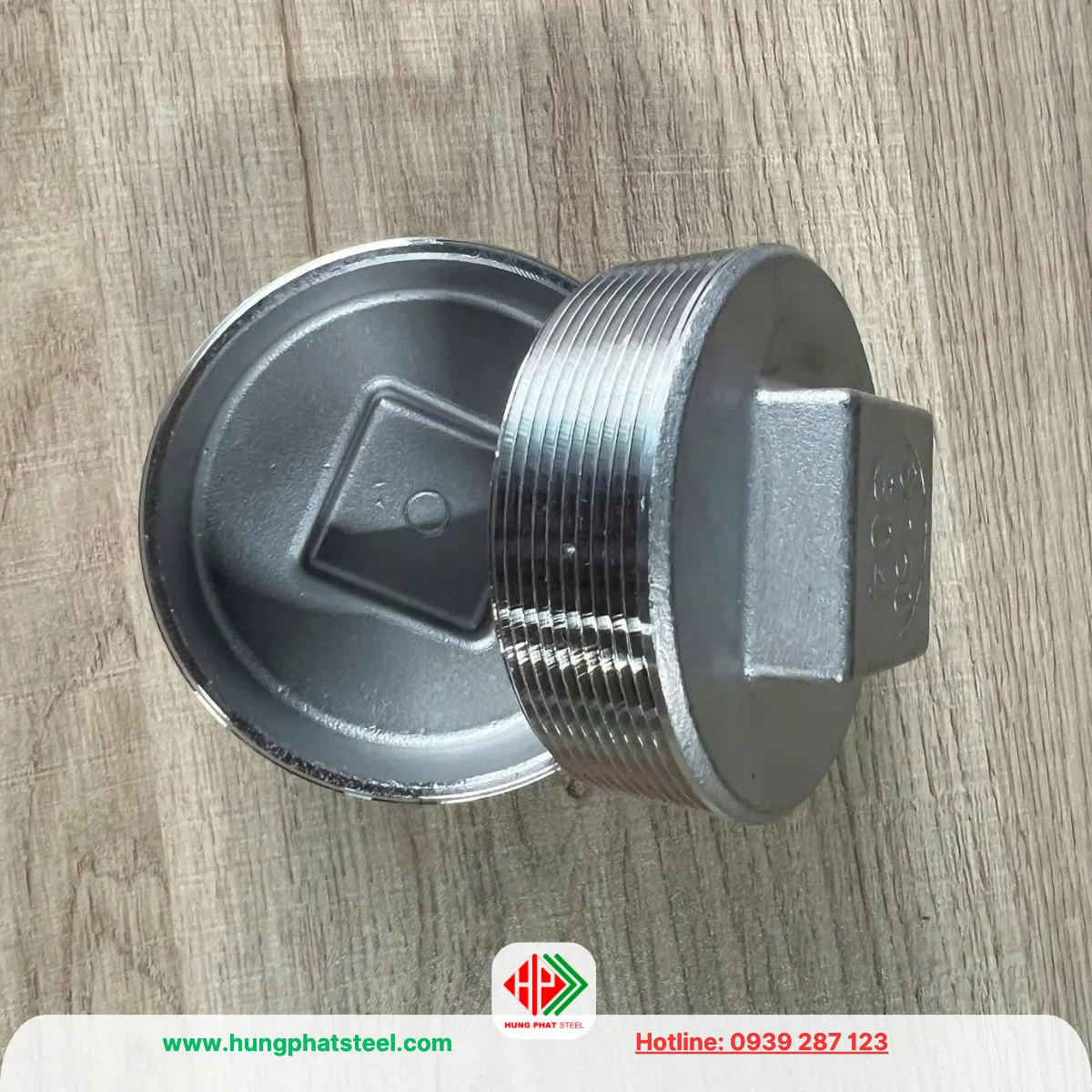

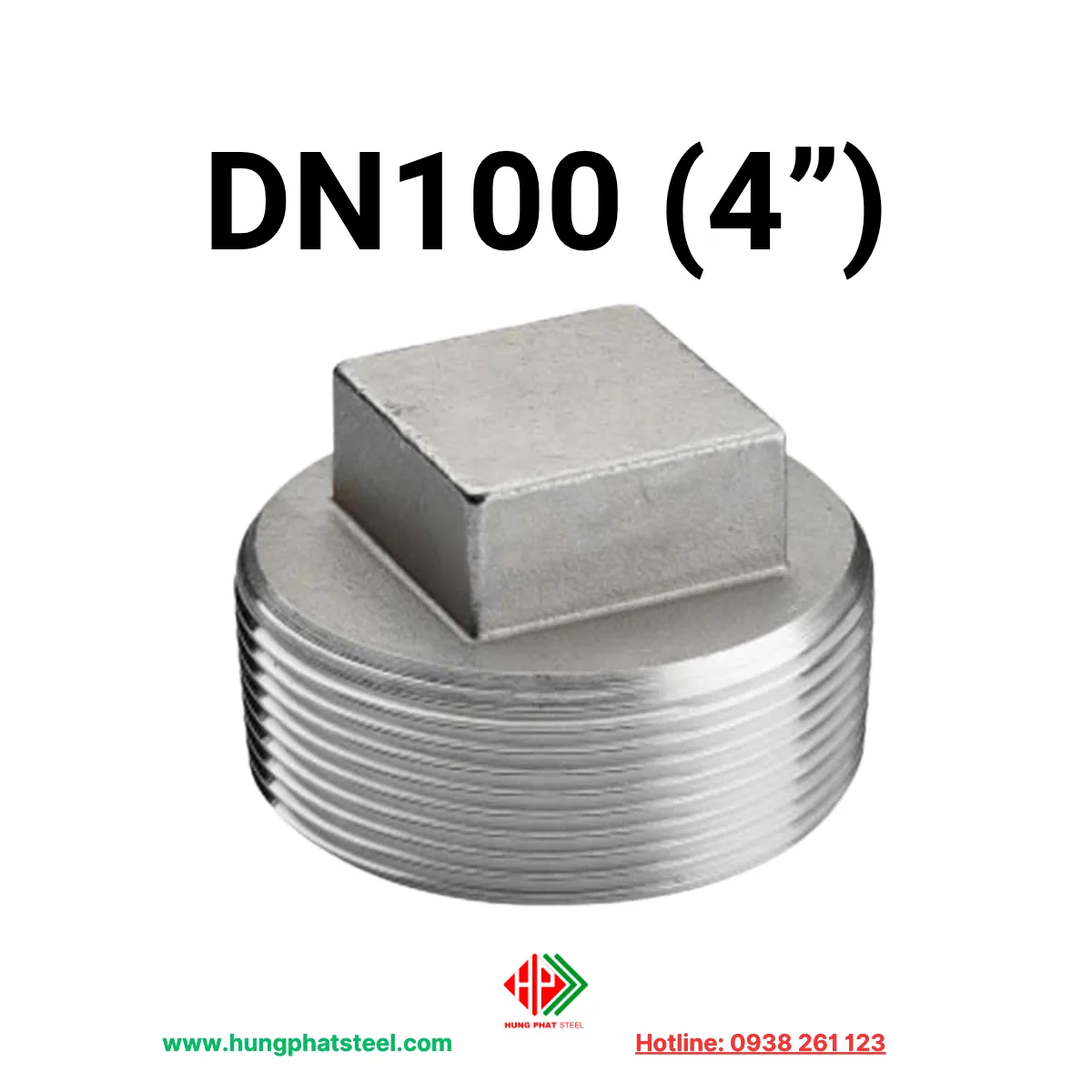

Nút Bịt Ren INOX DN100 Đầu Vuông

Nút đầu vuông có phần đầu được gia công thành bốn mặt. Dạng này tạo điểm tiếp xúc để sử dụng dụng cụ khi cần xoay nút.

Ưu điểm của thiết kế đầu vuông là cấu tạo đơn giản và dễ thao tác trong điều kiện có đủ không gian. Khi bố trí trên hệ thống, cần đảm bảo khoảng cách xung quanh đủ để đưa dụng cụ vào.

Nút đầu vuông DN100 phù hợp với những vị trí cần đóng kín đầu ren nhưng vẫn muốn giữ khả năng tháo lắp về sau.

Nút Bịt Ren INOX DN100 Lục Giác

Nút lục giác có phần đầu gồm sáu mặt, cho phép sử dụng cờ lê để thực hiện thao tác siết hoặc tháo.

Kiểu lục giác thường thuận tiện cho việc thao tác vì dụng cụ có nhiều vị trí tiếp xúc với đầu nút. Đối với hệ thống cần bảo trì hoặc thường xuyên tháo lắp, đây là một đặc điểm đáng lưu ý.

Khi báo giá hoặc đặt hàng, nên ghi rõ nút bịt DN100 đầu vuông hoặc nút bịt DN100 lục giác để tránh giao nhầm kiểu dáng.

Nút Bịt Ren INOX DN100 theo vật liệu

Vật liệu là yếu tố quan trọng đối với phụ kiện đường ống inox. Tùy môi trường sử dụng, có thể lựa chọn các dòng inox khác nhau.

Nút bịt ren inox 304 DN100

Nút bịt inox 304 DN100 là lựa chọn phổ biến cho nhiều hệ thống thông thường. Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường, đồng thời có độ bền phù hợp với nhiều ứng dụng đường ống.

Nút bịt ren inox 316 DN100

Đối với những môi trường có yêu cầu chống ăn mòn cao hơn, nút bịt inox 316 DN100 có thể được cân nhắc. Inox 316 có thành phần molypden giúp cải thiện khả năng chống ăn mòn trong một số môi trường, đặc biệt là môi trường có chloride.

Việc lựa chọn inox 304 hay 316 cần dựa vào môi chất, nhiệt độ, độ ẩm và điều kiện vận hành, không nên chỉ căn cứ vào mức giá sản phẩm.

Tiêu chuẩn ren – yếu tố không thể bỏ qua

Một trong những nguyên nhân khiến phụ kiện ren không lắp được dù cùng kích thước là khác tiêu chuẩn ren.

Nút bịt inox DN100 có thể được sản xuất với các hệ ren khác nhau tùy nguồn hàng và yêu cầu của khách hàng. Một số tiêu chuẩn thường gặp gồm BSP, BSPT và NPT.

Khi hệ thống sử dụng một loại ren cụ thể, nút bịt phải được lựa chọn theo đúng tiêu chuẩn tương ứng. Không nên chỉ yêu cầu “nút bịt DN100” mà bỏ qua thông tin về ren.

Đặc biệt với các thiết bị, máy móc nhập khẩu, tiêu chuẩn ren có thể khác với hệ thống đang sử dụng tại Việt Nam. Vì vậy, cần kiểm tra bản vẽ hoặc thông số kỹ thuật trước khi đặt mua.

Ứng dụng của Nút Bịt Ren INOX DN100

Với kích thước 4 inch, nút bịt ren DN100 phù hợp với nhiều tuyến ống có kích thước tương đối lớn.

Trong hệ thống cấp nước, sản phẩm có thể dùng để đóng đầu ống chờ hoặc các nhánh chưa đưa vào vận hành. Khi cần mở rộng hệ thống, nút có thể được tháo để tiếp tục lắp đặt.

Trong hệ thống xử lý nước, nút bịt inox được sử dụng tại các đầu kết nối của đường ống hoặc thiết bị cần đóng kín trong quá trình vận hành và bảo trì.

Trong hệ thống cơ điện công trình, phụ kiện có thể được dùng tại các đường ống kỹ thuật, đường ống cấp nước hoặc các vị trí chờ thiết bị.

Đối với đường ống công nghiệp, nút DN100 có thể đóng vai trò là phụ kiện kết thúc đường ống hoặc đóng tạm thời một nhánh chưa sử dụng.

Nếu môi trường làm việc có tính ăn mòn, việc lựa chọn inox phù hợp sẽ góp phần kéo dài thời gian sử dụng của phụ kiện.

Ưu điểm khi sử dụng nút bịt ren DN100

Một trong những lợi thế lớn của sản phẩm là khả năng tháo lắp mà không cần cắt hoặc hàn lại đường ống. Điều này đặc biệt hữu ích với những hệ thống có khả năng mở rộng trong tương lai.

Bên cạnh đó, inox có bề mặt tương đối sạch, dễ vệ sinh và có khả năng chống oxy hóa tốt trong điều kiện phù hợp.

Thiết kế nhỏ gọn cũng giúp phụ kiện dễ lưu kho và vận chuyển. Khi cần sử dụng, quá trình lắp đặt chủ yếu tập trung vào việc đảm bảo đúng tiêu chuẩn ren và sử dụng vật liệu làm kín phù hợp.

Đối với các công trình cần thường xuyên kiểm tra hoặc thay đổi cấu hình, khả năng tháo lắp của nút ren giúp giảm đáng kể công việc gia công tại hiện trường.

Lưu ý khi lắp đặt

Trước khi lắp, cần kiểm tra tình trạng ren của cả nút và đầu kết nối. Ren phải sạch, không bị dập, méo hoặc bám nhiều tạp chất.

Nếu hệ thống yêu cầu sử dụng vật liệu làm kín ren, cần lựa chọn loại tương thích với môi chất và điều kiện nhiệt độ, áp suất.

Khi siết nút, nên sử dụng dụng cụ đúng kích thước và tạo lực vừa đủ. Việc dùng lực quá lớn có thể làm hư ren, trong khi siết chưa đủ lại có thể ảnh hưởng đến độ kín.

Sau khi hoàn thành, với các hệ thống có áp lực, nên thực hiện kiểm tra kín trước khi đưa tuyến ống vào vận hành.

Ngoài ra, DN100 là quy cách lớn nên cần chú ý đến không gian thao tác. Nếu đầu nút nằm gần tường, van, thiết bị hoặc các tuyến ống khác, cần đảm bảo có đủ khoảng trống để tháo lắp khi bảo trì.

Kinh nghiệm lựa chọn

Để lựa chọn đúng sản phẩm, trước tiên xác định DN100 – 4 inch – D114. Tiếp theo xác định vật liệu như inox 304 hoặc inox 316.

Sau đó cần kiểm tra kiểu dáng đầu nút, tiêu chuẩn ren và loại kết nối của đường ống. Nếu sản phẩm dùng cho dự án, nên xác định thêm tiêu chuẩn kỹ thuật, yêu cầu vật liệu và chứng từ đi kèm.

Không nên lựa chọn chỉ dựa trên kích thước. Một nút DN100 nhưng khác tiêu chuẩn ren hoặc không đúng vật liệu vẫn có thể không đáp ứng yêu cầu của hệ thống.

Nút Bịt Ren INOX DN100 tại Thép Hùng Phát

Thép Hùng Phát cung cấp các loại phụ kiện đường ống inox với nhiều kích thước, trong đó có Nút Bịt Ren INOX DN100 (D114). Sản phẩm phục vụ các nhu cầu bịt đầu ống, đầu chờ và vị trí kết nối ren trong hệ thống đường ống 4 inch.

Khi liên hệ báo giá, khách hàng nên cung cấp rõ Nút bịt ren inox DN100/D114, vật liệu inox 304 hoặc 316, kiểu đầu vuông hoặc lục giác, tiêu chuẩn ren và số lượng. Đối với đơn hàng công trình, có thể cung cấp thêm bản vẽ hoặc yêu cầu kỹ thuật để xác định chính xác quy cách.

Với khả năng đóng kín và tháo lắp thuận tiện, Nút Bịt Ren INOX DN100 (D114) là giải pháp phù hợp cho nhiều vị trí đầu chờ và kết nối ren trong hệ thống đường ống. Việc xác định đúng kích thước, vật liệu, kiểu dáng và tiêu chuẩn ren ngay từ đầu sẽ giúp quá trình lắp đặt thuận lợi và hạn chế sai sót khi thi công.
