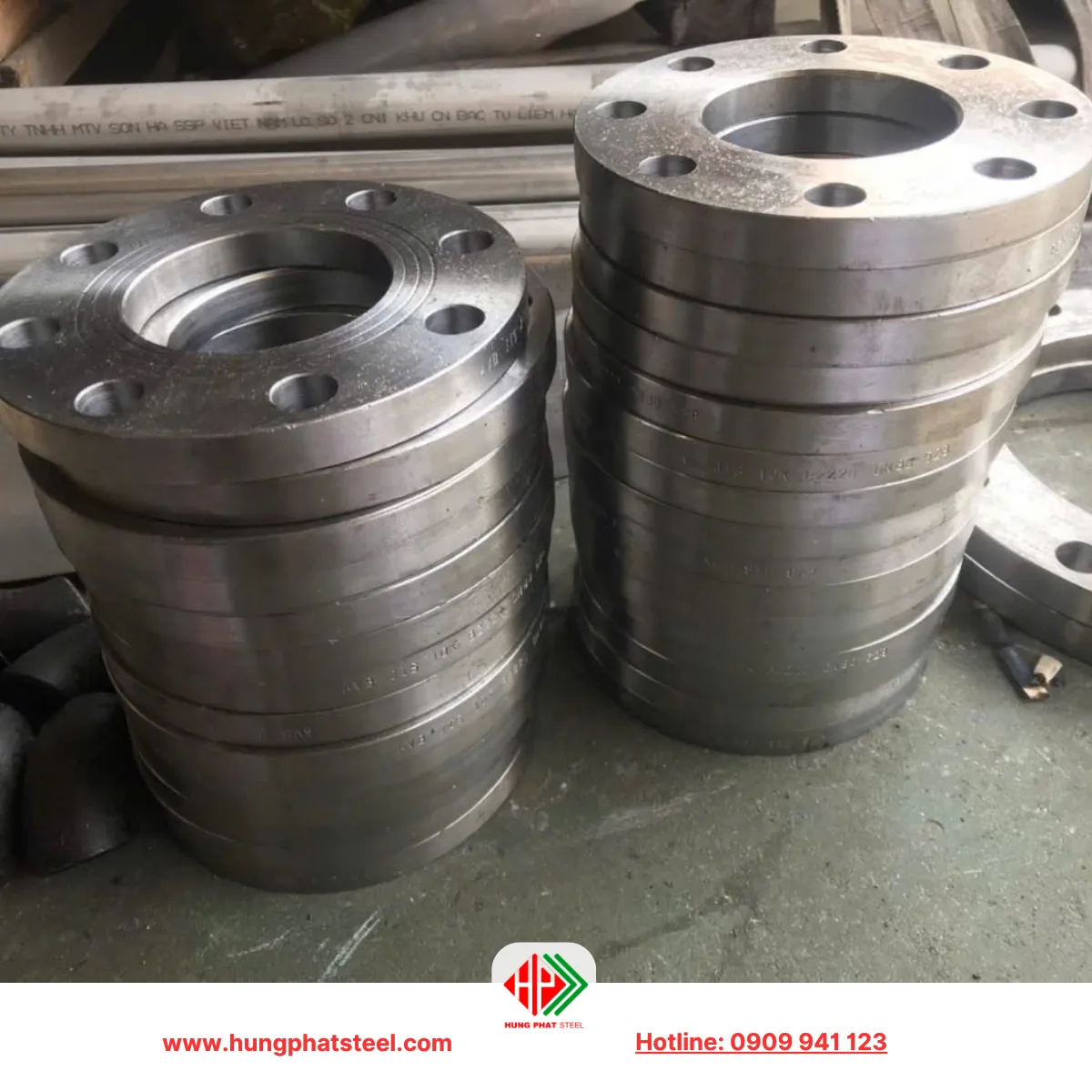

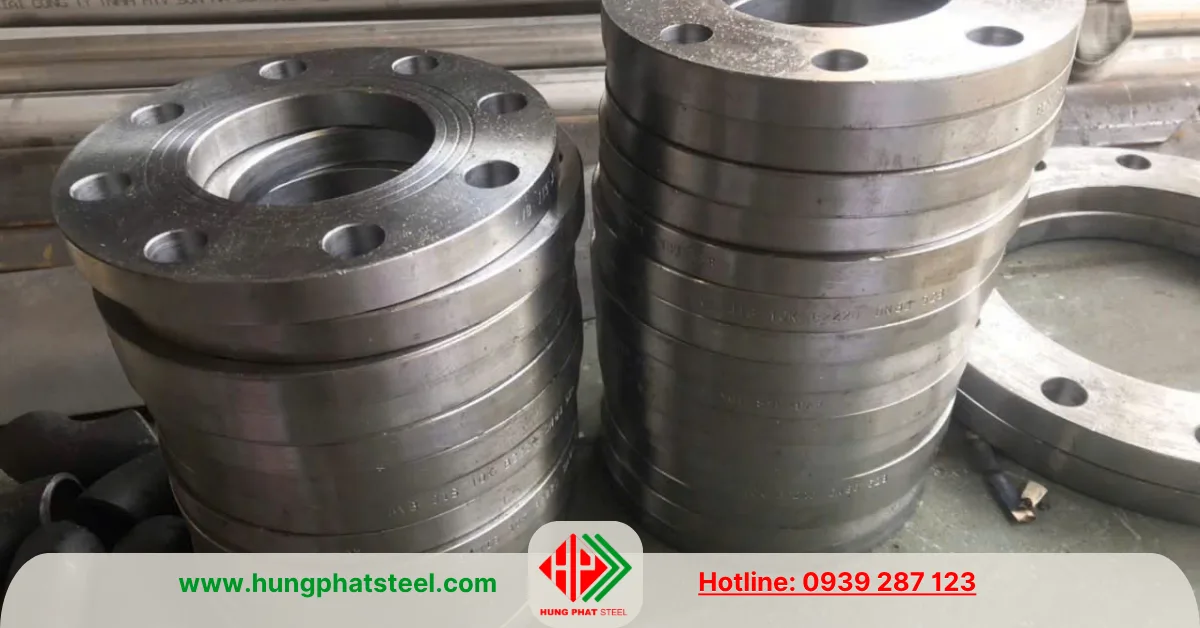

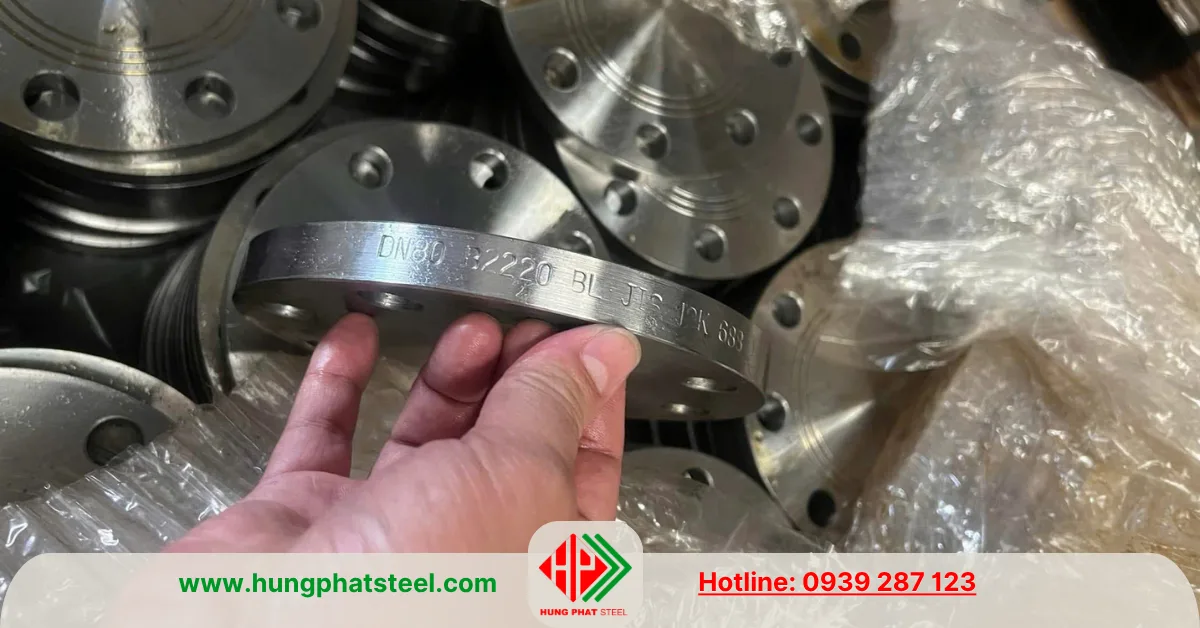

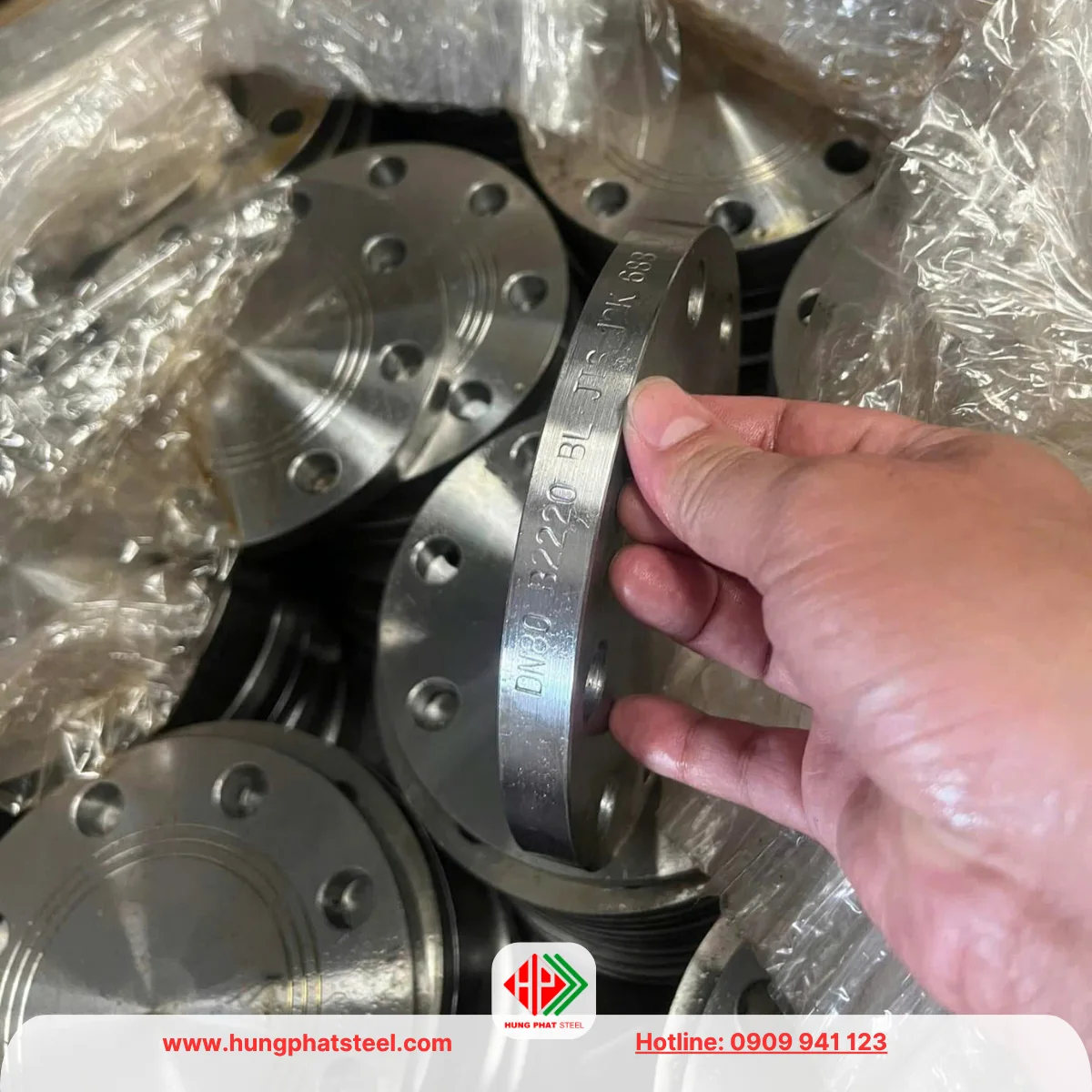

Mặt Bích JIS 10K DN80 (D90)

Mô tả

Mặt bích JIS 10K DN80 (D90) là phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn JIS của Nhật Bản, có kích thước danh nghĩa DN80, thường sử dụng với đường ống thép có đường kính ngoài D90. Sản phẩm được ứng dụng trong hệ thống cấp thoát nước, đường ống công nghiệp, hệ thống máy bơm, van công nghiệp và các cụm thiết bị cơ khí.

Sản phẩm: Mặt Bích JIS 10K DN80 (D90)

• Mặt bích có kết cấu dạng đĩa tròn, phần trung tâm được gia công lỗ phù hợp với đường ống hoặc thiết bị kết nối. Xung quanh mặt bích là các lỗ bulong được bố trí theo vòng tròn tiêu chuẩn, cho phép liên kết với mặt bích đối diện thông qua bulong, đai ốc và gioăng làm kín.
• Cấu tạo này tạo ra mối nối chắc chắn, đồng thời thuận tiện cho việc tháo rời khi cần kiểm tra, bảo trì hoặc thay thế thiết bị.
• Ký hiệu JIS 10K thể hiện dòng mặt bích theo tiêu chuẩn JIS với cấp áp lực danh nghĩa 10K. Khi lựa chọn sản phẩm, cần xem xét thêm vật liệu chế tạo, nhiệt độ làm việc, môi chất lưu thông và điều kiện vận hành để xác định khả năng sử dụng phù hợp.

Quy cách kích thước

Xem thêm:
Ống thép phi 90 đen (DN80)

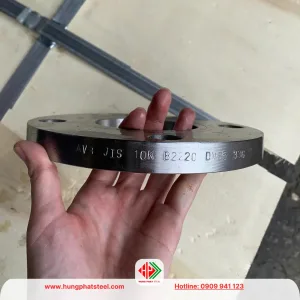

Mặt bích JIS 10K DN65
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN80

Phân loại theo vật liệu

Mặt bích thép carbon JIS 10K DN80

được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, cấp thoát nước, hệ thống bơm và công trình cơ khí. Vật liệu thép carbon có độ bền cơ học phù hợp với nhiều ứng dụng thông dụng, thuận tiện cho gia công và hàn nối. Để tăng khả năng bảo vệ bề mặt, sản phẩm có thể được sơn chống gỉ hoặc xử lý theo yêu cầu của môi trường lắp đặt.

Mặt bích inox 201 JIS 10K DN80

phù hợp với một số ứng dụng cơ khí và đường ống không yêu cầu khả năng chống ăn mòn quá cao. So với inox 304 và 316, inox 201 có khả năng chống ăn mòn hạn chế hơn trong nhiều môi trường, do đó cần cân nhắc kỹ khi sử dụng tại khu vực thường xuyên tiếp xúc với nước, hóa chất hoặc điều kiện ngoài trời.

Mặt bích inox 304 JIS 10K DN80

có khả năng chống gỉ tốt trong nhiều môi trường thông dụng, được lựa chọn cho hệ thống cấp nước, thiết bị công nghiệp, đường ống thực phẩm và các ứng dụng cần bề mặt dễ vệ sinh. Tuy nhiên, khả năng sử dụng còn phụ thuộc vào đặc tính của lưu chất và điều kiện làm việc thực tế.

Mặt bích inox 316 JIS 10K DN80

thường được ưu tiên trong môi trường có nguy cơ ăn mòn cao hơn, đặc biệt là những môi trường có chứa ion clorua. Việc lựa chọn inox 316 cần căn cứ vào thành phần hóa chất, nhiệt độ và yêu cầu tuổi thọ của hệ thống.

Phân loại theo bề mặt làm kín

• Mặt bích FF (Flat Face) có bề mặt làm kín phẳng, phù hợp với các kết cấu lắp ghép được thiết kế sử dụng mặt phẳng. Khi kết nối, gioăng được đặt giữa hai mặt bích nhằm hạn chế rò rỉ lưu chất. Việc lựa chọn gioăng và lực siết bulong cần phù hợp với thiết kế của hệ thống.
• Mặt bích RF (Raised Face) có phần bề mặt làm kín nhô lên so với phần còn lại của mặt bích. Kết cấu này tạo vùng tiếp xúc làm kín tập trung, được sử dụng trong những cấu hình tương thích với mặt bích RF. Khi mua hàng, cần xác nhận đúng kiểu bề mặt để tránh sai lệch khi lắp ghép với van, máy bơm hoặc mặt bích hiện hữu.

Phân loại theo kết cấu kết nối

• Mặt bích hàn trượt (Slip-On) được lồng vào đầu ống rồi hàn cố định. Kết cấu này thuận tiện cho việc căn chỉnh trong quá trình thi công, phù hợp với nhiều hệ thống đường ống thông dụng. Khi sử dụng, cần bảo đảm kích thước lỗ mặt bích tương thích với đường kính ngoài và độ dày thành ống.
• Mặt bích hàn cổ (Weld Neck) có phần cổ chuyển tiếp giữa thân mặt bích và đường ống, được thiết kế để hàn nối theo yêu cầu kỹ thuật. Loại này thường được cân nhắc trong các hệ thống cần xem xét kỹ ứng suất tại vị trí kết nối. Khả năng sử dụng phải dựa trên tiêu chuẩn chế tạo và thiết kế cụ thể.
• Mặt bích ren (Threaded Flange) được kết nối với đường ống thông qua ren tương thích, không cần hàn trực tiếp vào thân ống. Sản phẩm chỉ phù hợp khi kích thước ren, áp lực và điều kiện vận hành đáp ứng yêu cầu thiết kế.

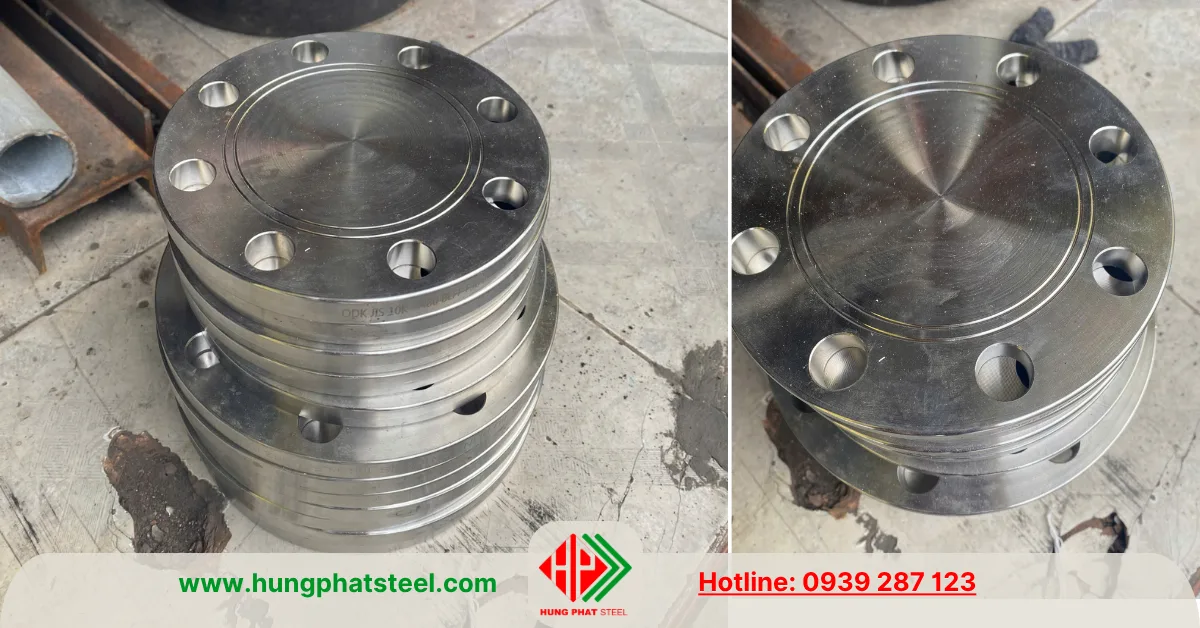

• Mặt bích mù JIS 10K DN80 là phụ kiện dùng để bịt kín đầu đường ống hoặc cửa kết nối thiết bị DN80, giúp ngăn dòng lưu chất . Mặt bích mù có thể có gờ RF hoặc phẳng FF, chất liệu thép hoặc inox tùy công trình sử dụng.

Các kiểu kết cấu trên là những dạng mặt bích phổ biến trên thị trường; không phải tất cả đều có sẵn trong cùng dòng JIS 10K DN80. Cần kiểm tra quy cách thực tế của nhà sản xuất trước khi đặt hàng.

Phân loại theo xử lý bề mặt

Mặt bích thép carbon DN80 có thể là hàng đen, hàng sơn chống gỉ hoặc hàng mạ kẽm. Mặt bích đen thường được sử dụng khi hệ thống có biện pháp bảo vệ phù hợp; mặt bích sơn giúp hạn chế tác động của môi trường lên bề mặt; mặt bích mạ kẽm phù hợp với một số ứng dụng cần tăng khả năng chống ăn mòn. Đối với mặt bích inox, sản phẩm thường giữ bề mặt kim loại sau gia công hoặc được xử lý theo yêu cầu hoàn thiện.

Ứng dụng của mặt bích JIS 10K DN80

• Mặt bích JIS 10K DN80 được sử dụng để kết nối đường ống với van khóa, máy bơm, thiết bị lọc, bồn chứa và các cụm đường ống công nghiệp.
• Trong hệ thống cấp thoát nước, sản phẩm hỗ trợ liên kết các đoạn ống và thiết bị, đồng thời tạo điều kiện thuận lợi cho việc tháo lắp khi bảo trì.
• Trong nhà máy sản xuất, mặt bích có thể được sử dụng tại các cụm bơm, đường ống dẫn lưu chất và hệ thống xử lý nước nếu đáp ứng yêu cầu kỹ thuật.
• Với những ứng dụng có áp lực, nhiệt độ cao hoặc môi chất ăn mòn, cần xác định khả năng làm việc của vật liệu và toàn bộ cụm kết nối trước khi đưa vào vận hành.

Lưu ý khi lựa chọn mặt bích JIS 10K DN80

• Khi mua mặt bích JIS 10K DN80 (D90), cần kiểm tra đường kính ngoài ống, kích thước lỗ trung tâm, đường kính vòng chia lỗ bulong, số lượng lỗ, đường kính lỗ bulong, độ dày và kiểu bề mặt làm kín.
• Không nên chỉ dựa vào tên gọi DN80 để xác định khả năng lắp ghép, bởi các tiêu chuẩn khác nhau có thể sử dụng kích thước kết nối khác nhau.
• Ngoài ra, cần xác nhận vật liệu, cấp áp lực và kiểu kết cấu phù hợp với hệ thống.
• Mặt bích JIS 10K không mặc nhiên tương thích với mặt bích ANSI hoặc DIN dù cùng kích thước danh nghĩa. Đối với hàng yêu cầu kỹ thuật cao, nên đối chiếu bản vẽ hoặc thông số của nhà sản xuất trước khi đặt hàng.

Cung cấp mặt bích JIS 10K DN80 tại Thép Hùng Phát

Thép Hùng Phát chuyên cung cấp các dòng mặt bích phục vụ nhu cầu lắp đặt đường ống, cơ khí và công nghiệp. Mặt bích JIS 10K DN80 có thể được lựa chọn theo vật liệu thép carbon, inox và yêu cầu kết nối của từng công trình. Khách hàng nên cung cấp tiêu chuẩn, vật liệu, kiểu bề mặt, bản vẽ hoặc thông số thiết bị cần kết nối để được tư vấn quy cách phù hợp, hạn chế sai lệch trong quá trình thi công và lắp đặt.
