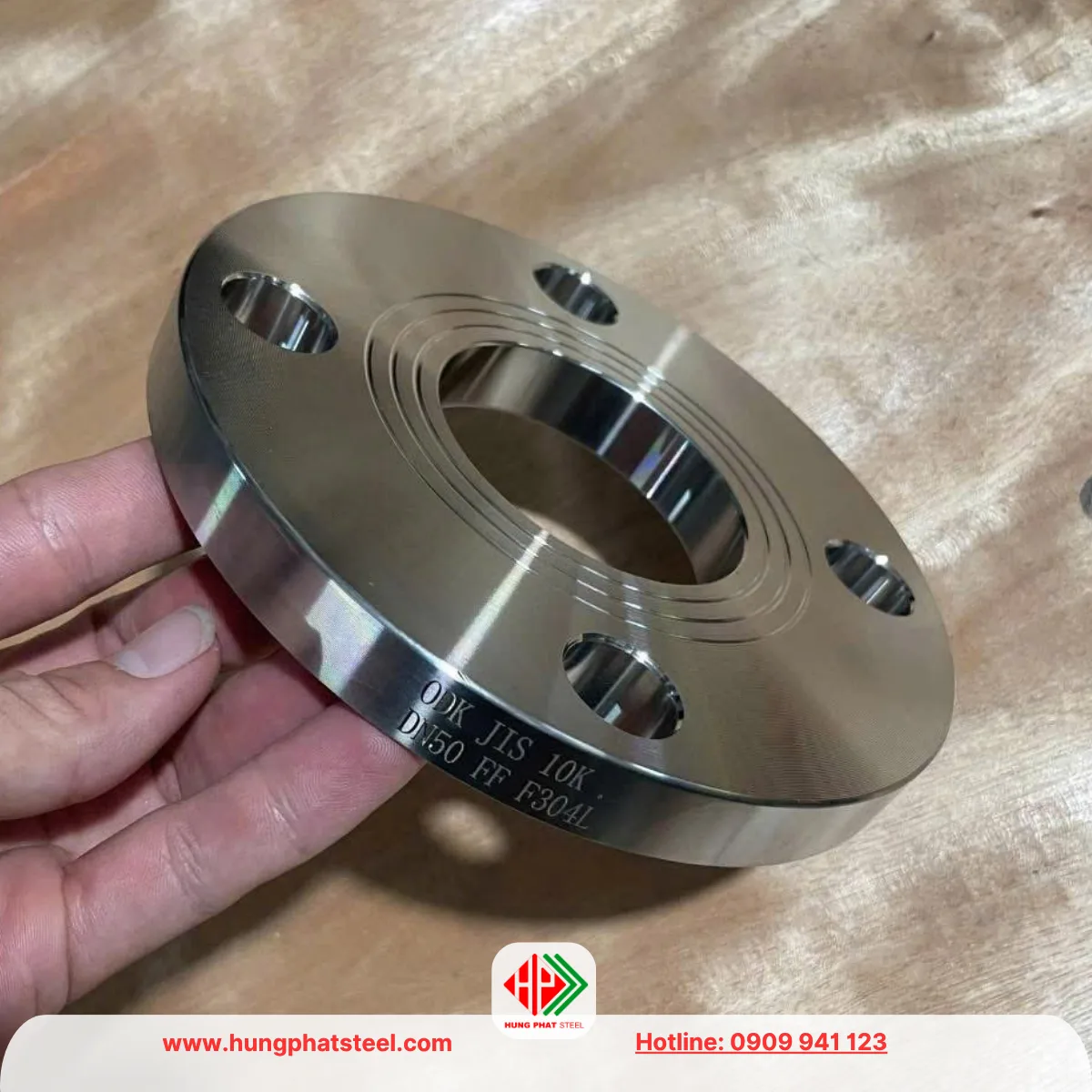

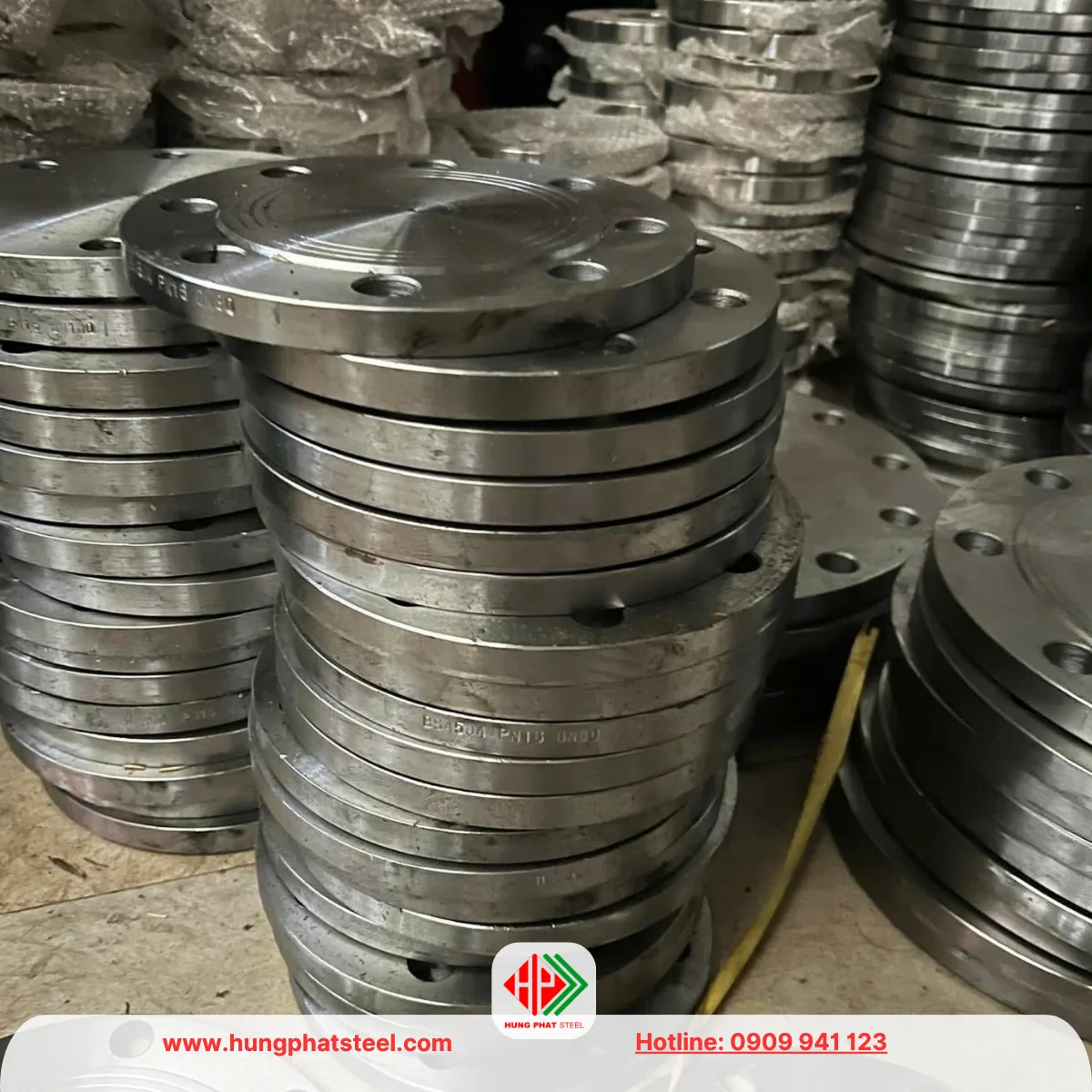

Mặt Bích JIS 10K DN50 (D60)

Mô tả

Mặt bích JIS 10K DN50 (D60) là phụ kiện kết nối đường ống được sản xuất theo tiêu chuẩn JIS của Nhật Bản, có kích thước danh nghĩa DN50, thường sử dụng cho đường ống thép có đường kính ngoài D60.

Sản phẩm được lắp đặt tại các vị trí kết nối đường ống với van công nghiệp, máy bơm, thiết bị trao đổi nhiệt, bồn chứa và các hệ thống dẫn lưu chất trong nhà máy, công trình xây dựng.

Giới thiệu Mặt Bích JIS 10K DN50 (D60)

Ký hiệu JIS 10K thể hiện dòng mặt bích theo hệ tiêu chuẩn JIS với cấp áp lực danh nghĩa 10K. Khả năng chịu áp lực thực tế cần được xác định theo vật liệu, nhiệt độ làm việc, cấu hình mặt bích và yêu cầu thiết kế của hệ thống, không nên chỉ căn cứ vào ký hiệu 10K để lựa chọn cho mọi điều kiện vận hành.

Kiểu dáng sản phẩm

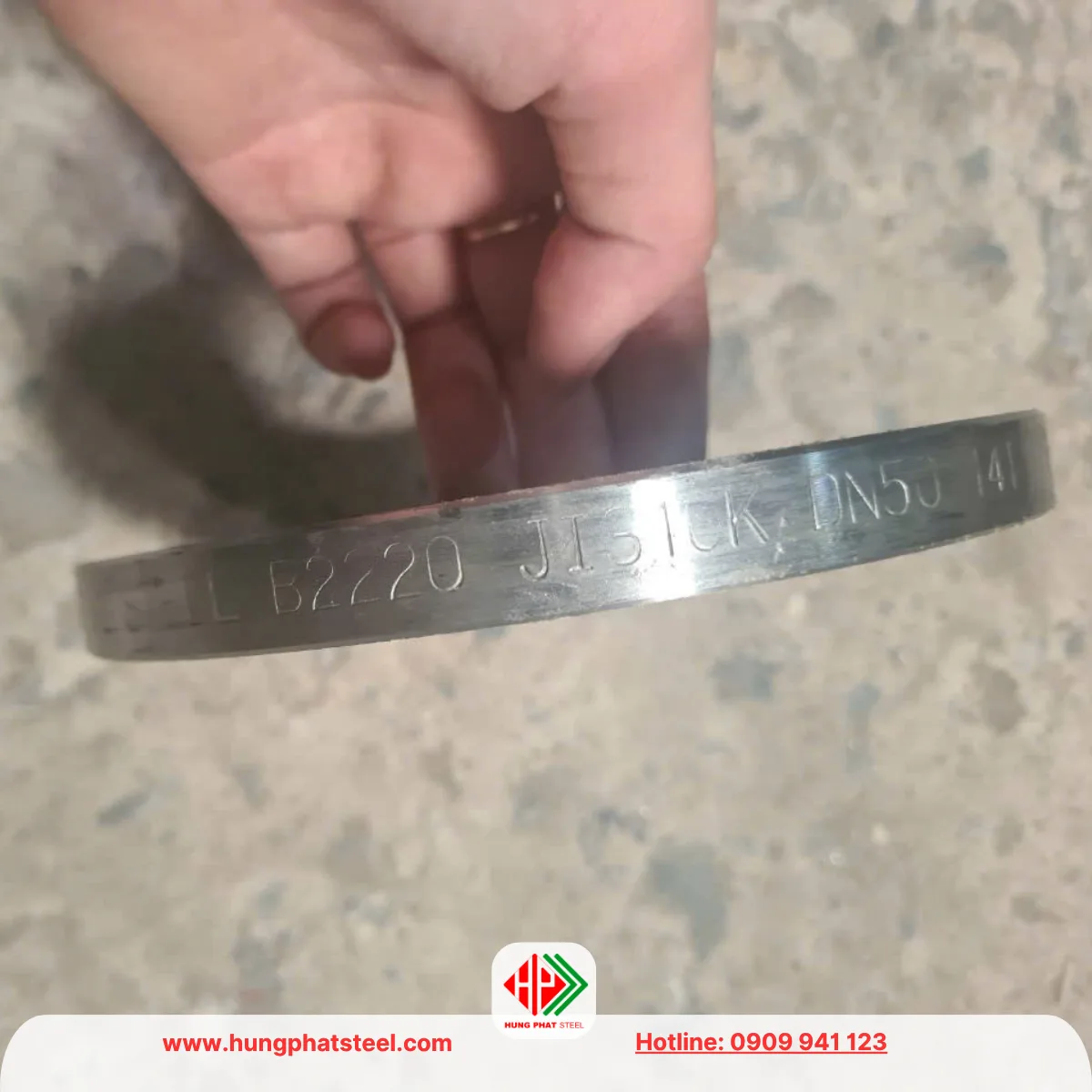

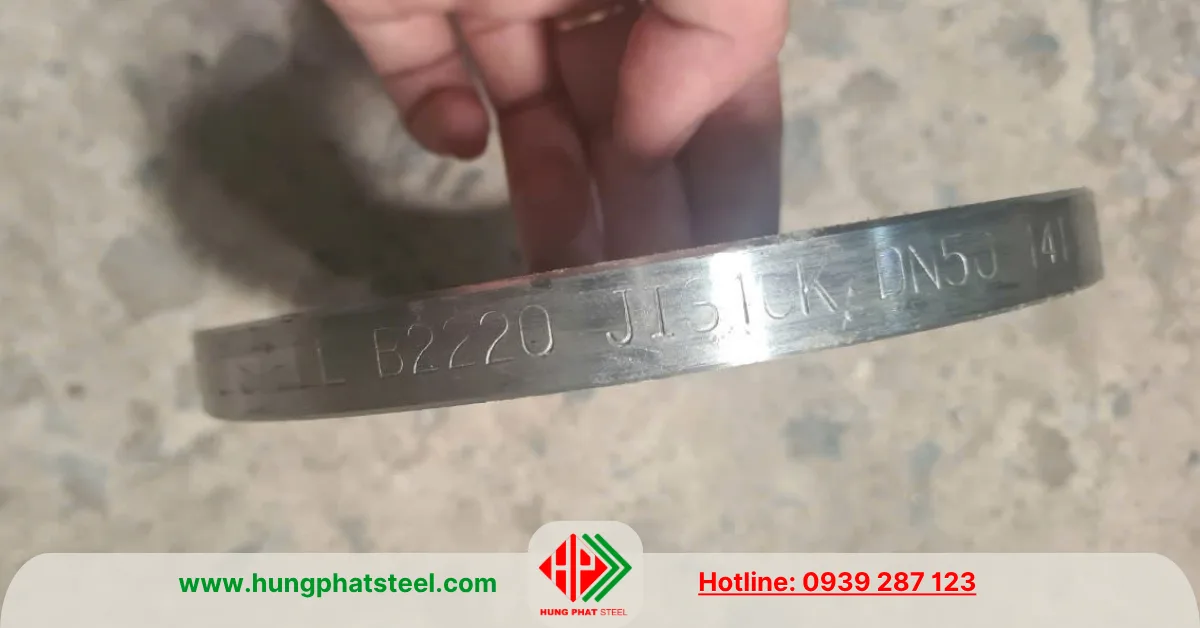

Mặt bích có dạng đĩa tròn, phần giữa được gia công lỗ theo kích thước đường ống và xung quanh bố trí các lỗ bulong để liên kết với mặt bích đối diện. Khi lắp đặt, hai mặt bích được ghép với nhau thông qua gioăng làm kín và bộ bulong, đai ốc phù hợp. Cấu tạo này tạo ra mối nối có thể tháo lắp, thuận tiện cho công tác kiểm tra, bảo trì, sửa chữa hoặc thay thế thiết bị trong quá trình vận hành.

Thông số kỹ thuật

Mặt bích JIS 10K DN50 được lựa chọn dựa trên kích thước đường ống, tiêu chuẩn kết nối, vật liệu chế tạo và điều kiện làm việc của hệ thống. Các thông số cơ bản gồm:

Kích thước đường kính ngoài, độ dày, đường kính vòng chia lỗ bulong, số lượng lỗ và đường kính lỗ bulong cần được đối chiếu theo đúng tiêu chuẩn mặt bích cụ thể. Khi đặt hàng, khách hàng nên xác nhận bản vẽ hoặc bảng kích thước của nhà sản xuất để tránh nhầm lẫn với các dòng mặt bích sử dụng tiêu chuẩn khác.

Quy cách kích thước

Xem thêm:
Ống thép phi 60 đen (DN50)
Mặt bích JIS 10K DN40
Mặt bích JIS các loại
Mặt bích tiêu chuẩn khác

Phân loại mặt bích JIS 10K DN50

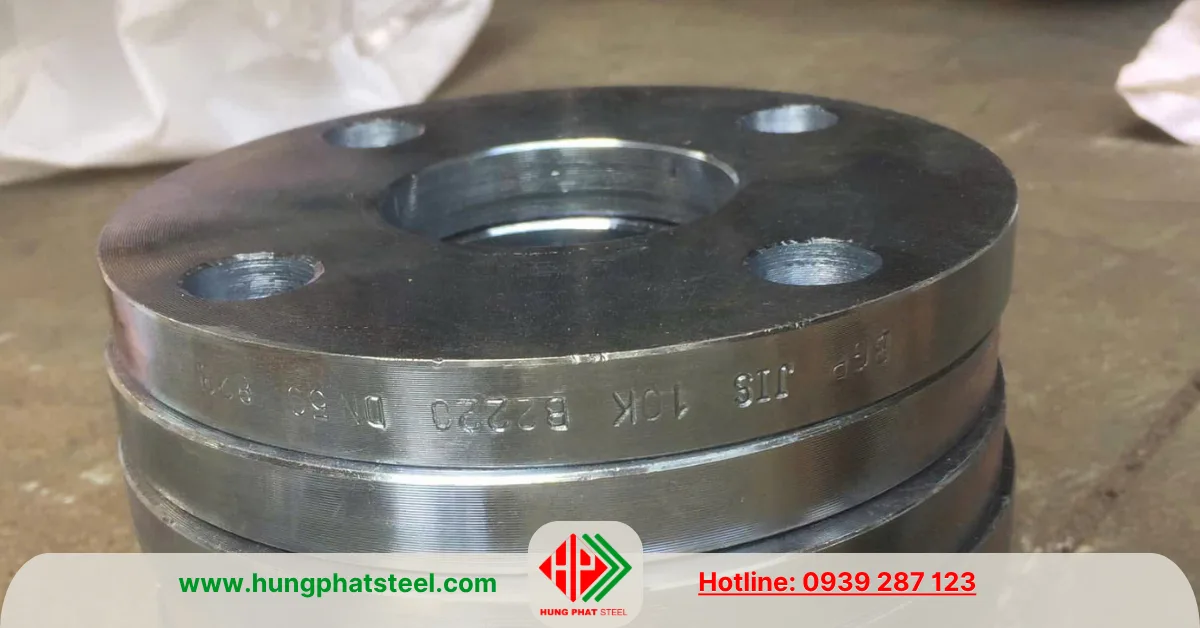

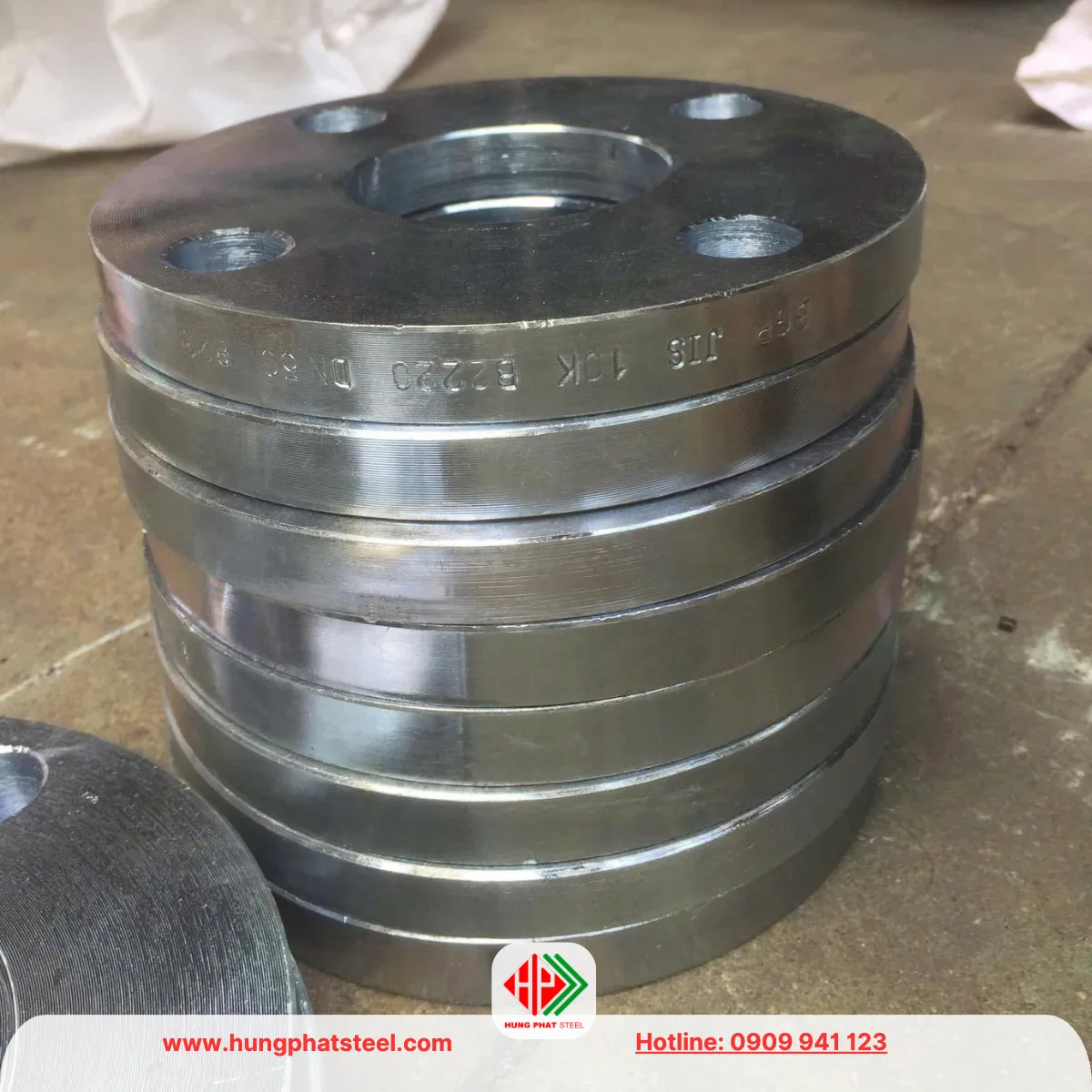

Mặt bích thép carbon JIS 10K DN50

• Được sử dụng phổ biến trong hệ thống đường ống công nghiệp, cấp thoát nước, cơ khí chế tạo và các công trình lắp đặt thiết bị.
• Vật liệu thép carbon có độ bền cơ học phù hợp với nhiều ứng dụng thông thường, đồng thời thuận tiện cho việc gia công và hàn nối.
• Đối với môi trường ẩm hoặc ngoài trời, sản phẩm có thể được sơn bảo vệ hoặc xử lý bề mặt theo yêu cầu.

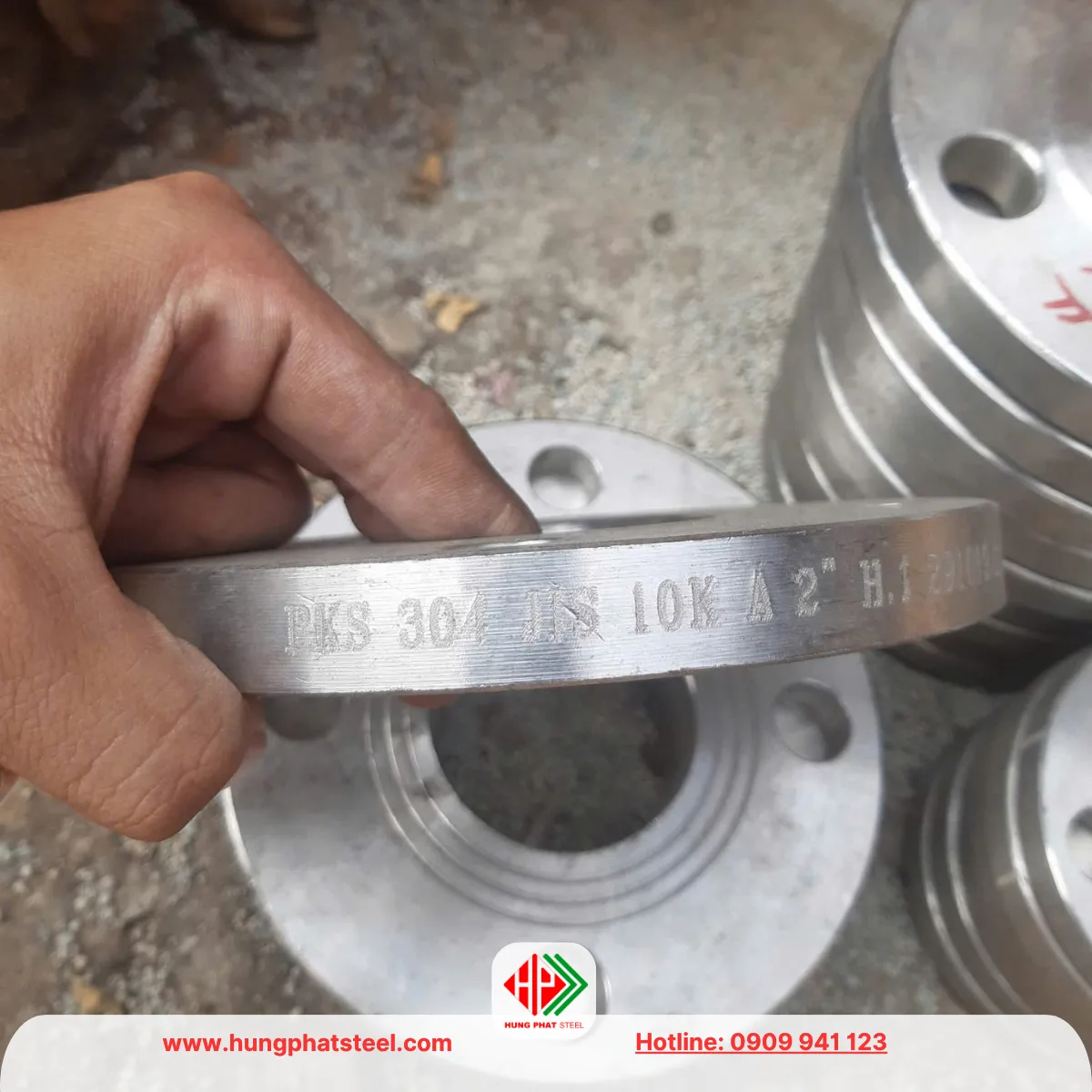

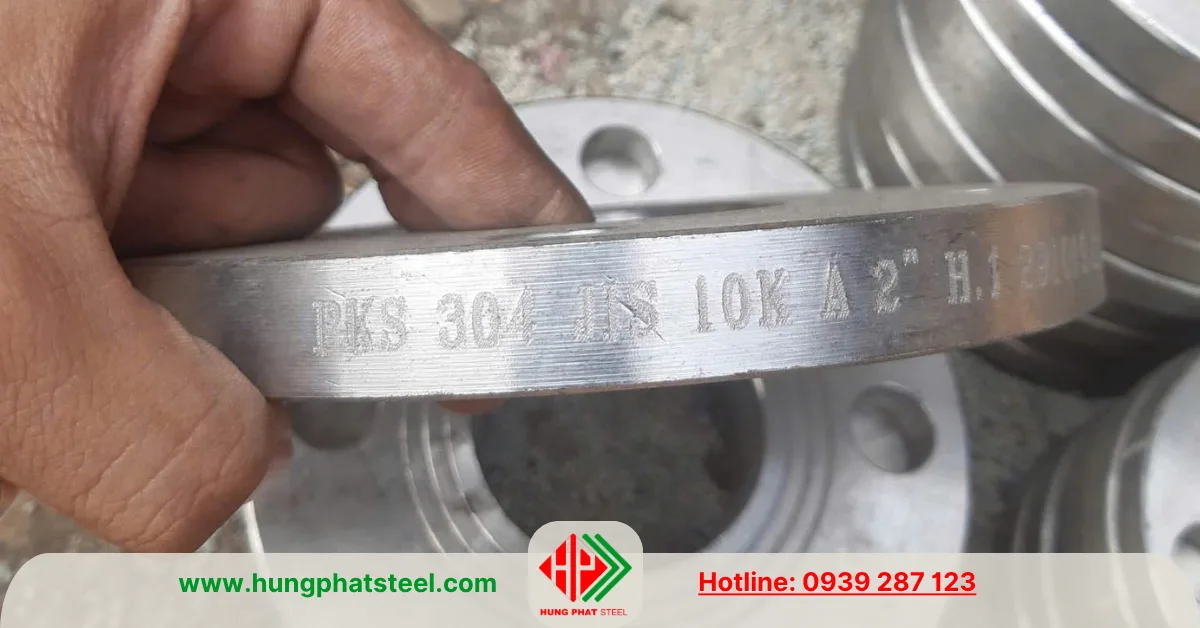

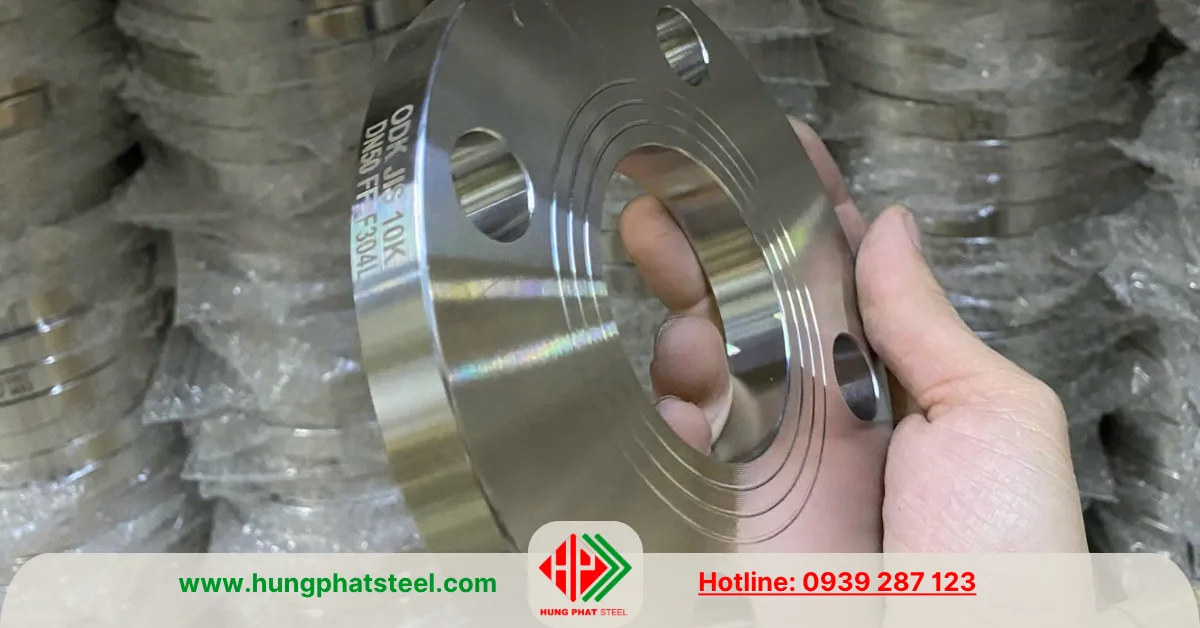

Mặt bích inox JIS 10K DN50

Được lựa chọn khi hệ thống cần khả năng chống ăn mòn tốt hơn. Các mác inox thường gặp gồm SUS304 và SUS316.

Inox 304 phù hợp với nhiều môi trường công nghiệp thông dụng, trong khi inox 316 thường được cân nhắc cho môi trường có nguy cơ ăn mòn cao hơn, tùy theo thành phần lưu chất và điều kiện sử dụng. Việc lựa chọn mác inox cần căn cứ vào yêu cầu kỹ thuật thực tế.

Phân loại theo bề mặt làm kín

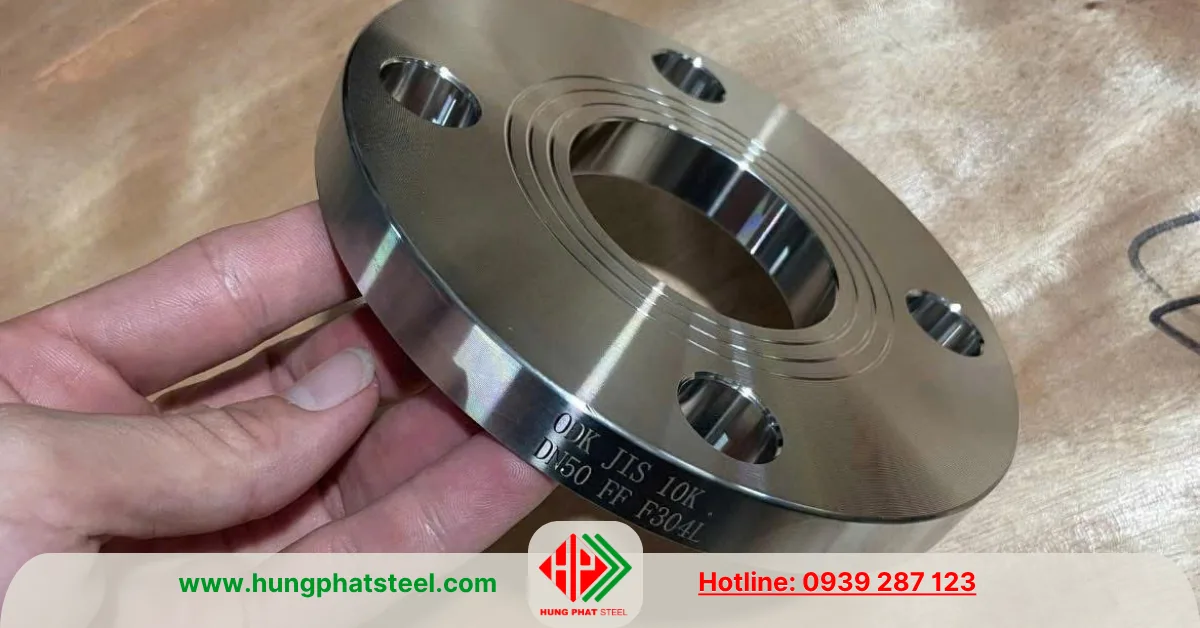

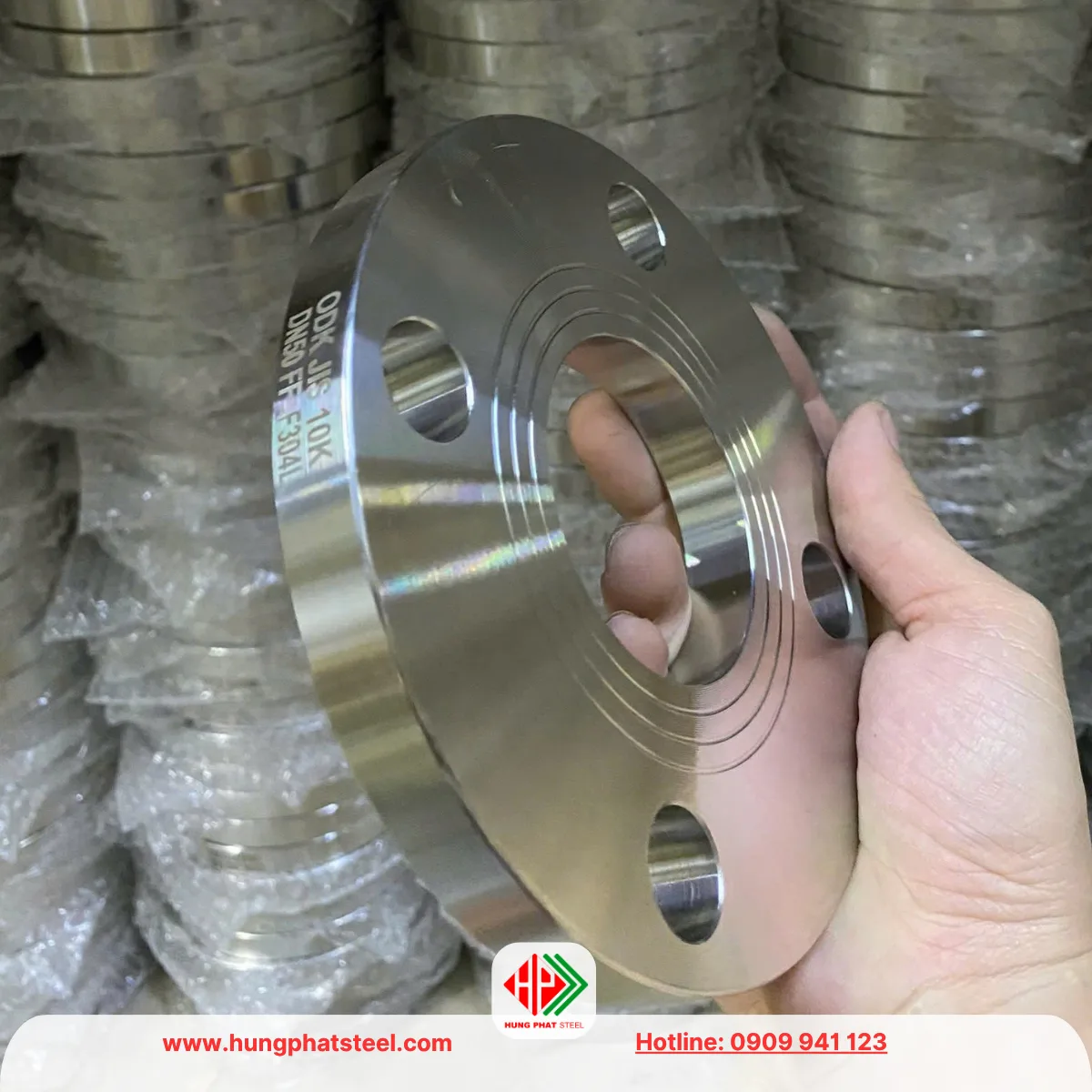

• Mặt bích JIS 10K DN50 có thể có bề mặt làm kín dạng FF (Flat Face – mặt phẳng) hoặc RF (Raised Face – mặt lồi), tùy tiêu chuẩn và thiết kế sản phẩm.
• Bề mặt FF có vùng tiếp xúc phẳng, trong khi RF có phần bề mặt làm kín nhô lên. Khi lắp đặt, cần chọn đúng kiểu mặt bích đối diện và loại gioăng tương thích để bảo đảm khả năng làm kín.

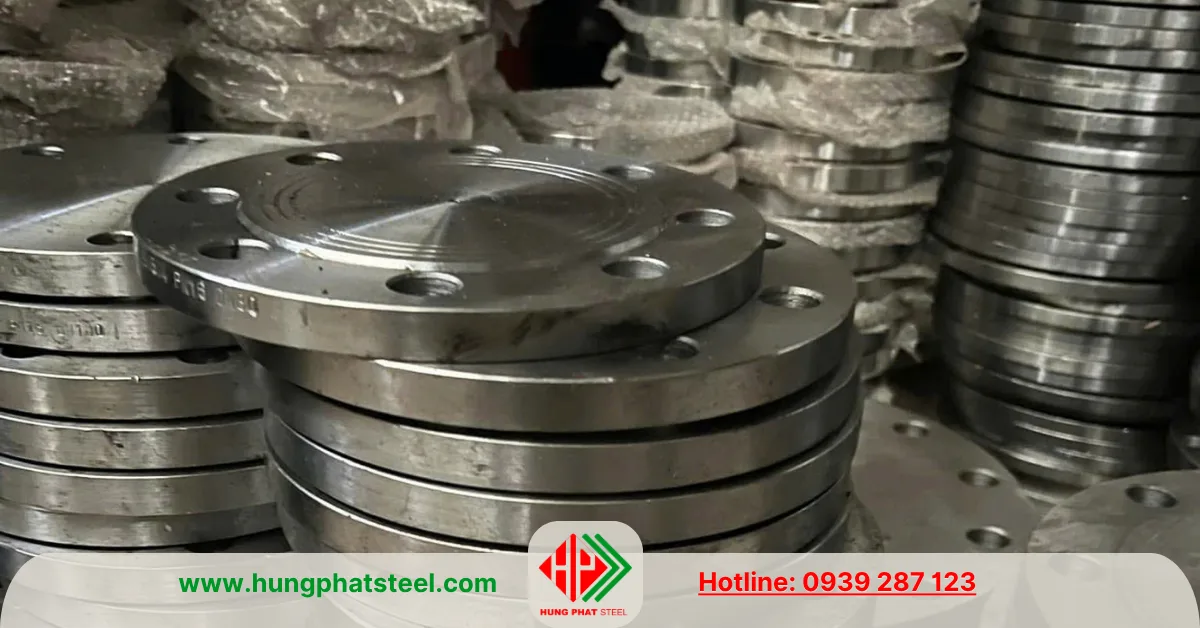

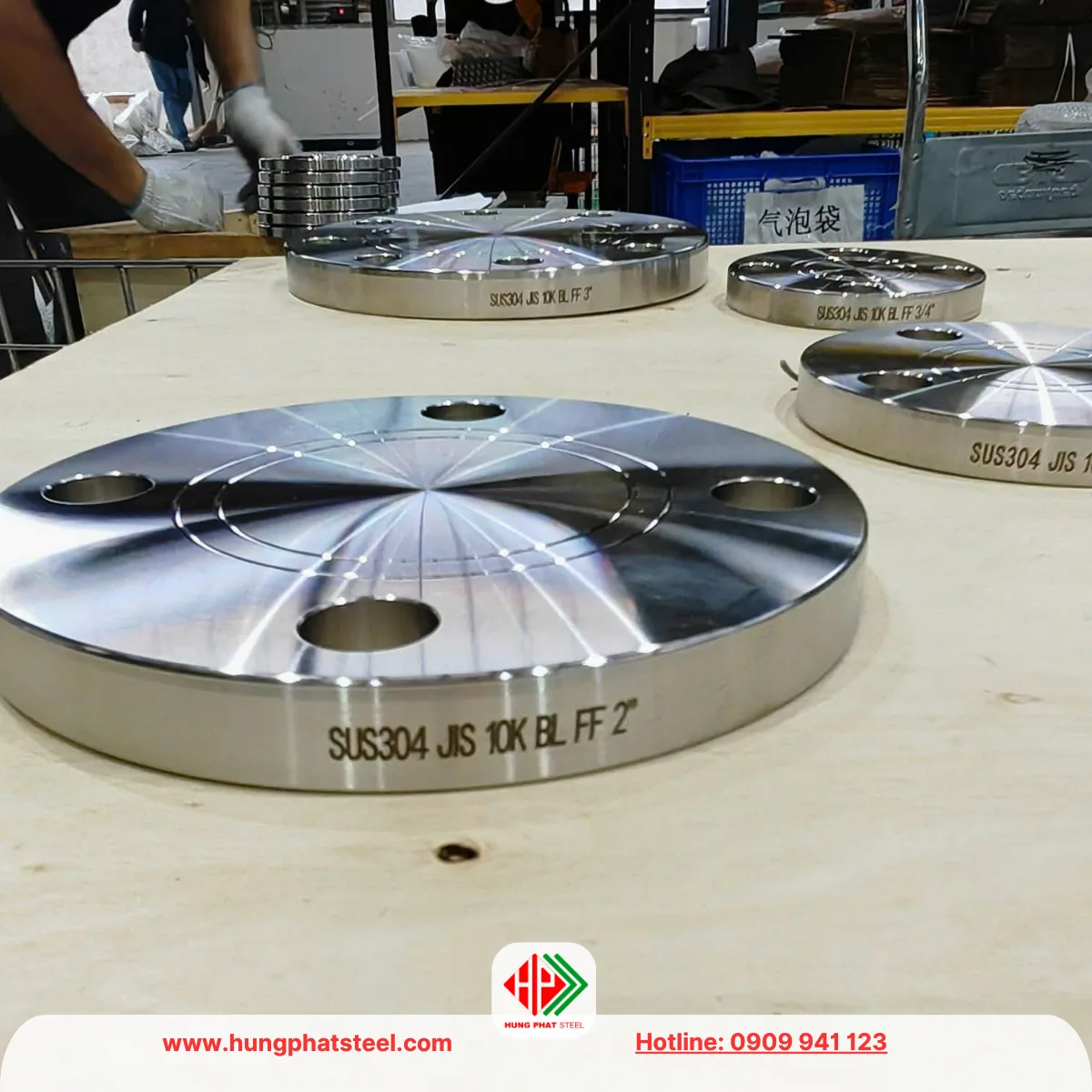

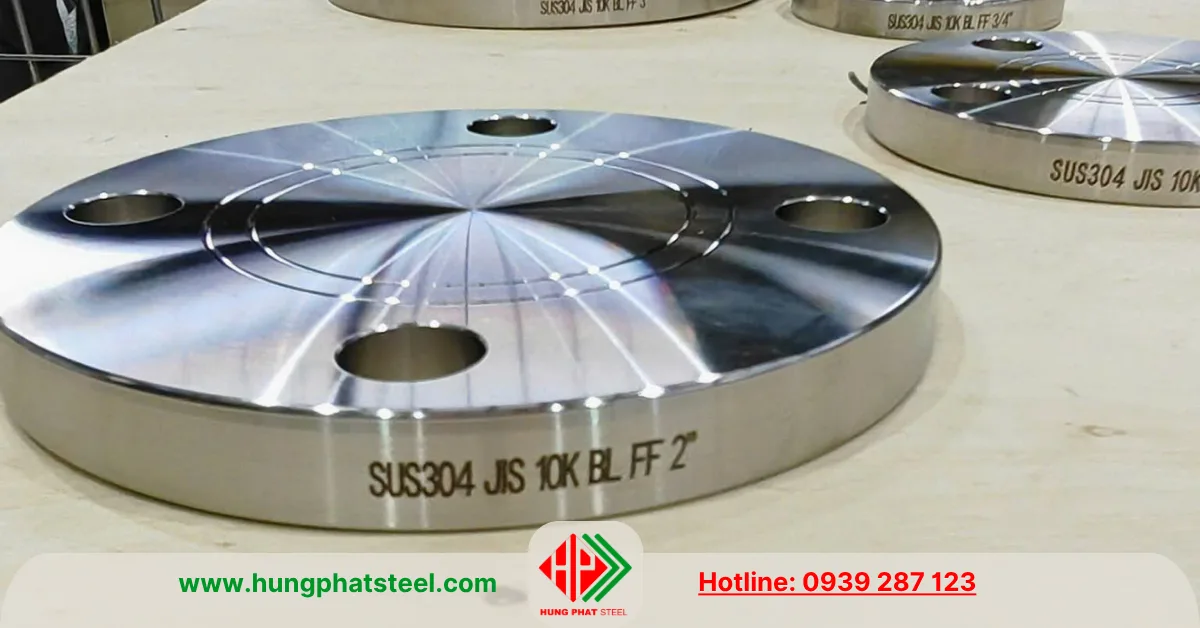

• Bề mặt mù BL: dùng để bịt kín đầu ống

Phân loại theo kết cấu kết nối

Tùy dòng sản phẩm, mặt bích có thể được thiết kế để hàn vào đường ống hoặc sử dụng theo kết cấu kết nối phù hợp với thiết bị.

• Mặt bích JIS 10K DN50 nối hàn
• Mặt bích JIS 10K DN50 nối ren

Ứng dụng của mặt bích JIS 10K DN50

• Mặt bích JIS 10K DN50 được sử dụng trong hệ thống cấp nước, đường ống dẫn chất lỏng công nghiệp, hệ thống bơm, van khóa, cụm lọc và các thiết bị phụ trợ.
• Trong nhà máy sản xuất, phụ kiện giúp kết nối các đoạn ống và thiết bị thành một hệ thống đồng bộ, đồng thời tạo điều kiện tháo rời khi cần vệ sinh, kiểm tra hoặc thay thế linh kiện.
• Trong hệ thống cơ điện của tòa nhà, mặt bích có thể được sử dụng tại các cụm bơm, đường ống kỹ thuật và thiết bị xử lý nước nếu đáp ứng yêu cầu thiết kế.
• Đối với môi trường có nhiệt độ cao, áp lực lớn hoặc lưu chất có tính ăn mòn, cần kiểm tra kỹ giới hạn làm việc của vật liệu và toàn bộ cụm kết nối trước khi đưa vào sử dụng.

Lưu ý khi lựa chọn và lắp đặt

• Khi mua mặt bích JIS 10K DN50, cần xác nhận đầy đủ tiêu chuẩn JIS, kích thước DN50, vật liệu, kiểu bề mặt làm kín và kết cấu kết nối.
• Đặc biệt, mặt bích JIS không mặc nhiên lắp vừa với mặt bích ANSI, DIN hoặc các tiêu chuẩn khác dù cùng kích thước danh nghĩa, bởi đường kính ngoài, vòng chia lỗ bulong và các thông số kết cấu có thể khác nhau.
• Trong quá trình lắp đặt, bề mặt tiếp xúc cần được làm sạch, gioăng phải đúng kích thước và vật liệu phù hợp với lưu chất.
• Bulong cần được siết đều theo trình tự thích hợp để hạn chế tình trạng lệch mặt bích hoặc phân bố lực không đồng đều. Sau khi hoàn tất, hệ thống cần được kiểm tra độ kín theo quy trình vận hành và yêu cầu kỹ thuật tương ứng.

Cung cấp mặt bích JIS 10K DN50 tại Thép Hùng Phát

Thép Hùng Phát cung cấp các dòng mặt bích phục vụ nhu cầu lắp đặt đường ống, cơ khí và công nghiệp. Mặt bích JIS 10K DN50 (D60) có thể được lựa chọn theo vật liệu thép carbon, inox và yêu cầu kết nối của từng công trình.

Khách hàng nên cung cấp thông tin về tiêu chuẩn, vật liệu, kiểu bề mặt và số lượng để được tư vấn quy cách phù hợp, hạn chế sai lệch khi lắp ghép với đường ống, van và thiết bị hiện có.
