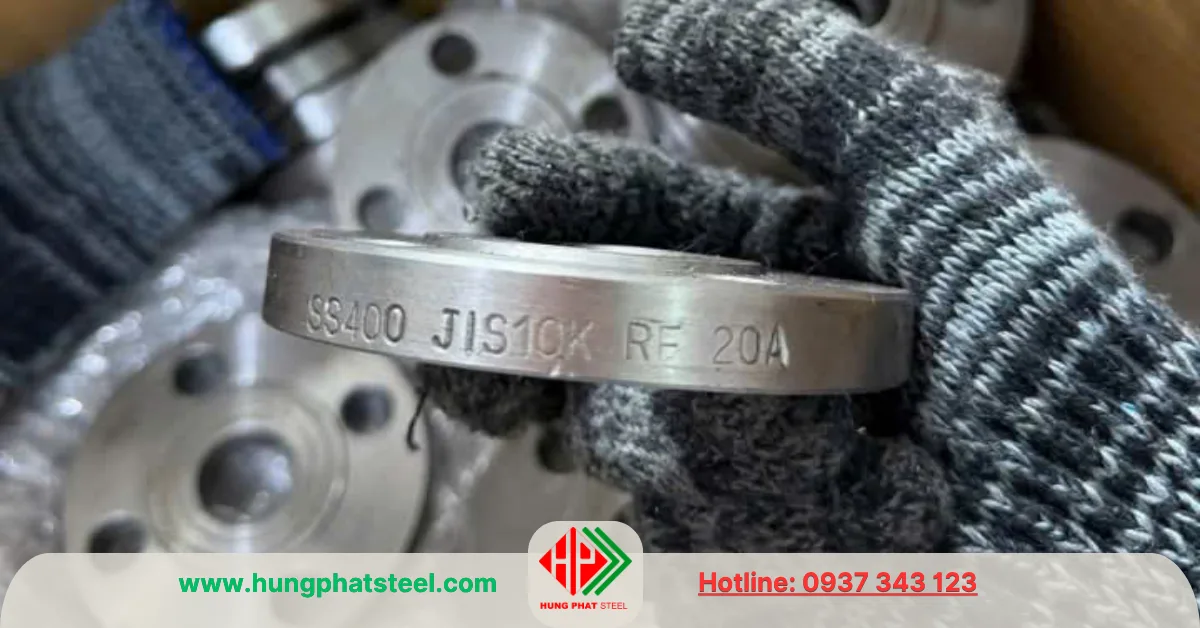

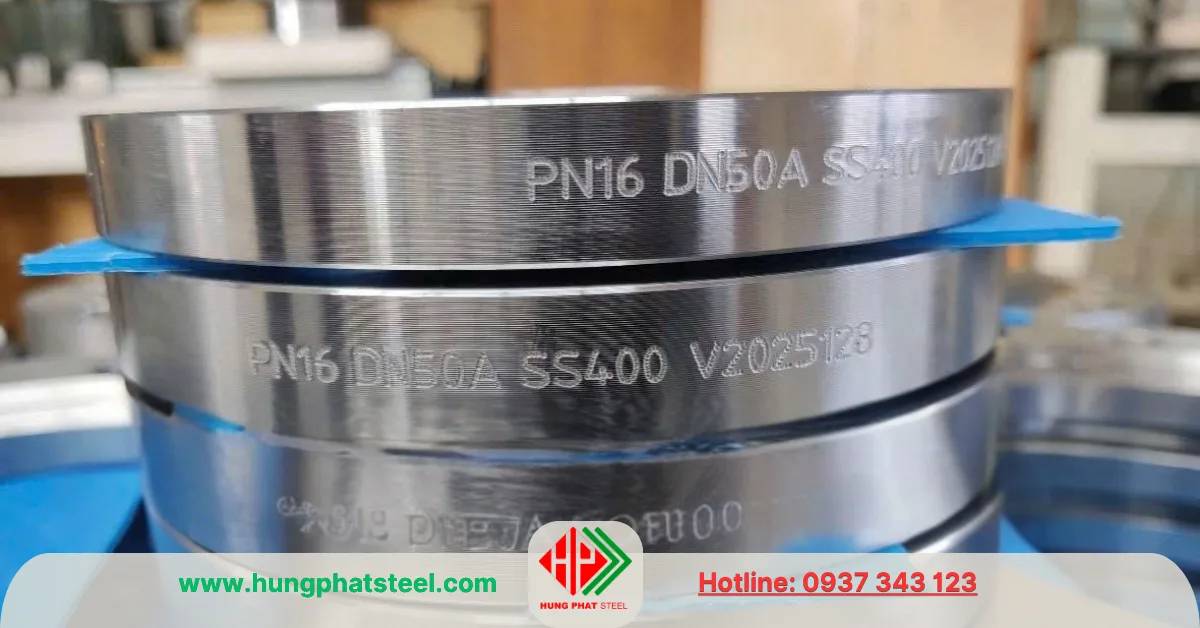

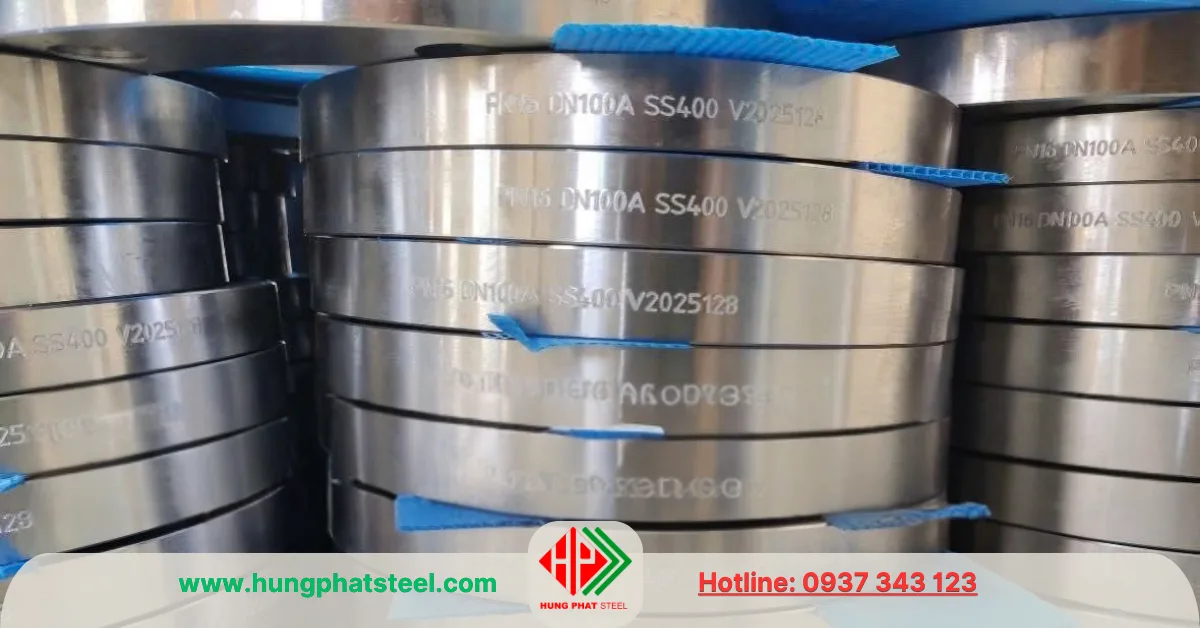

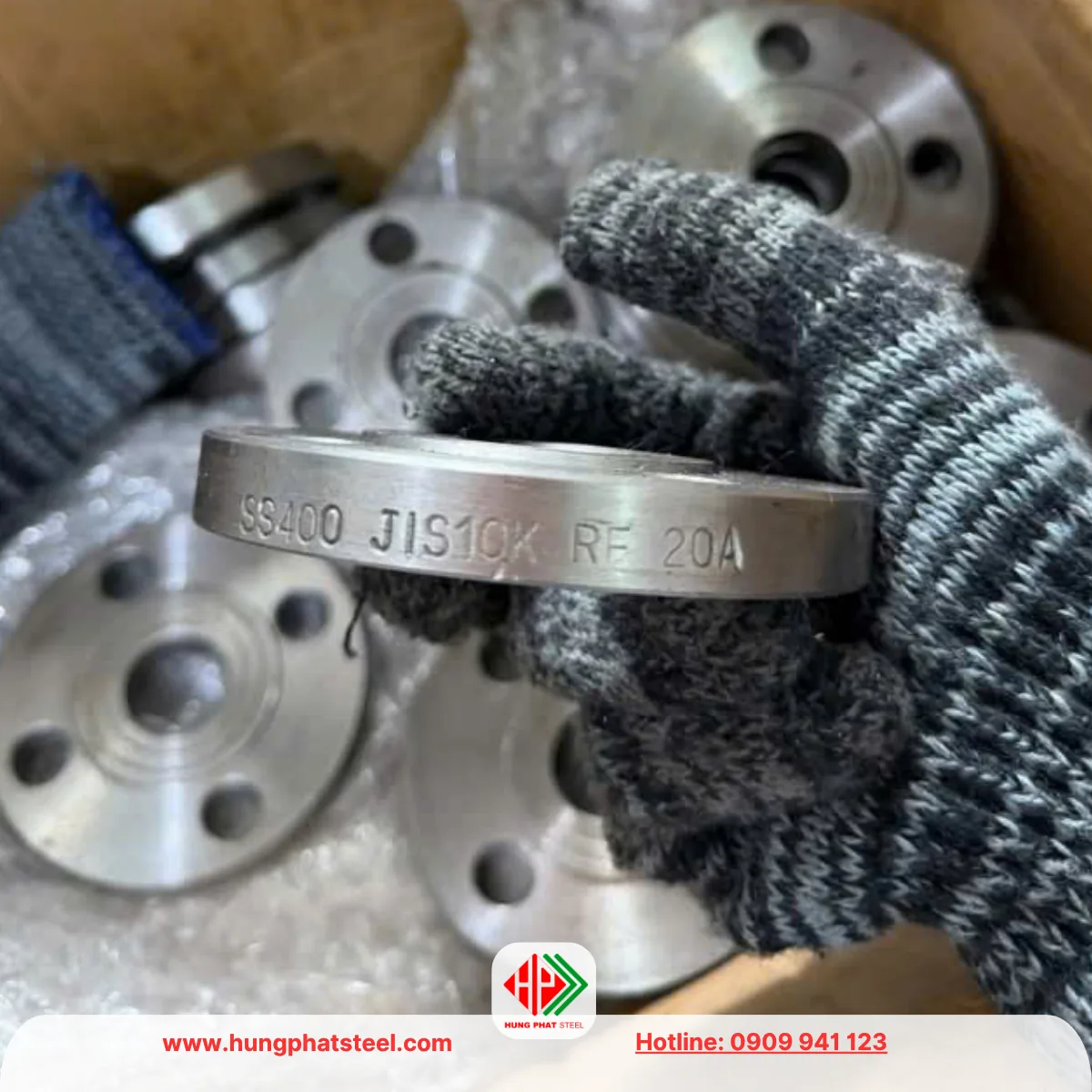

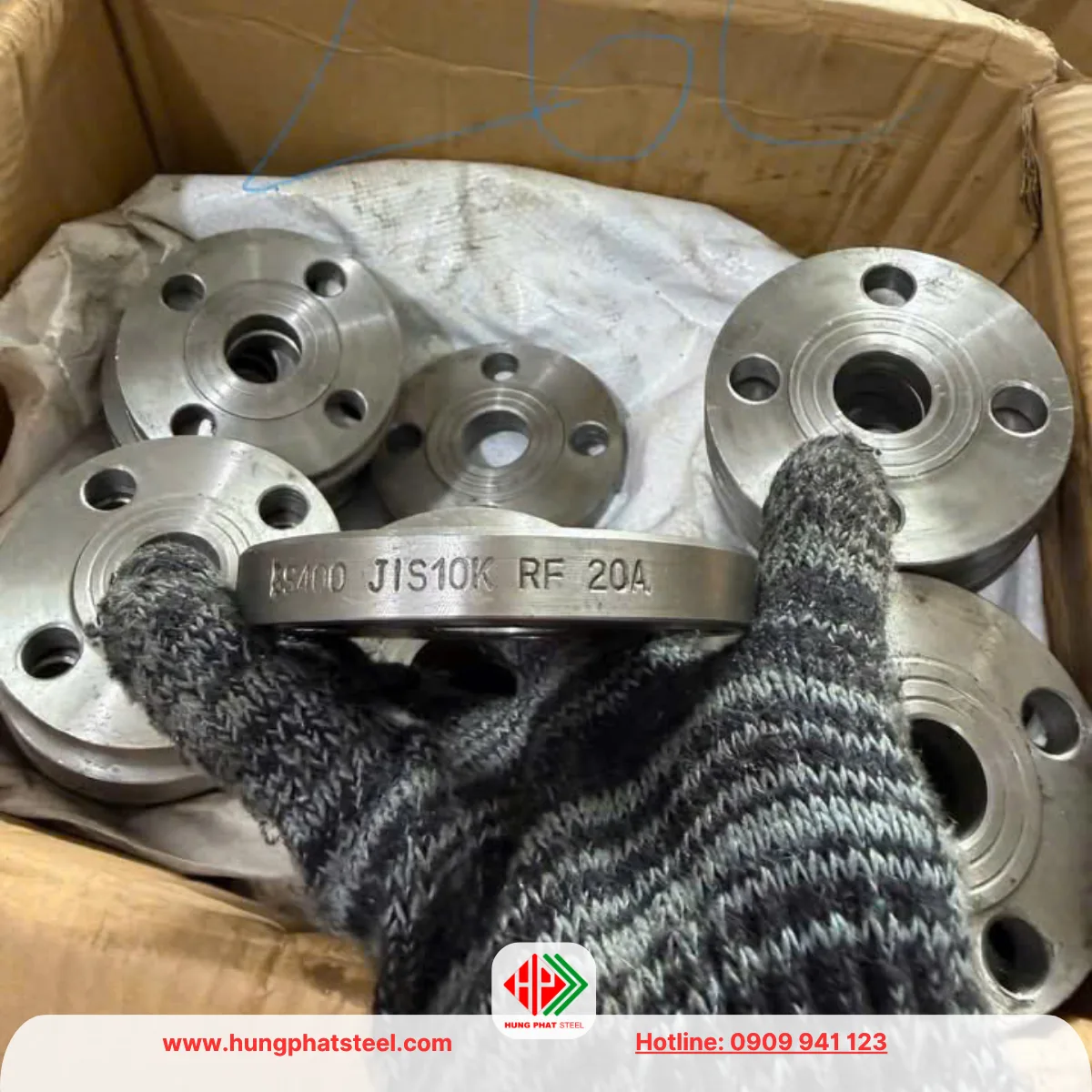

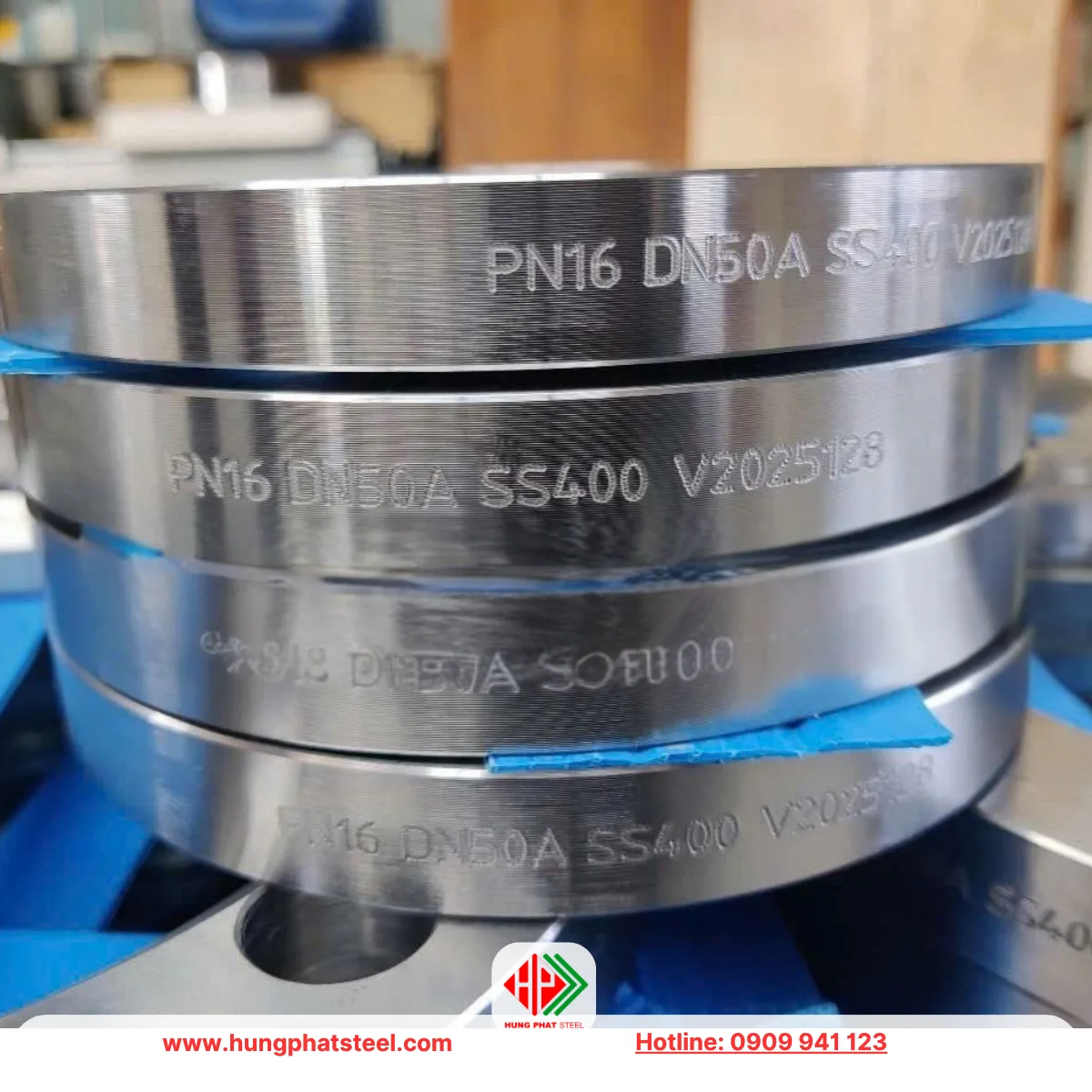

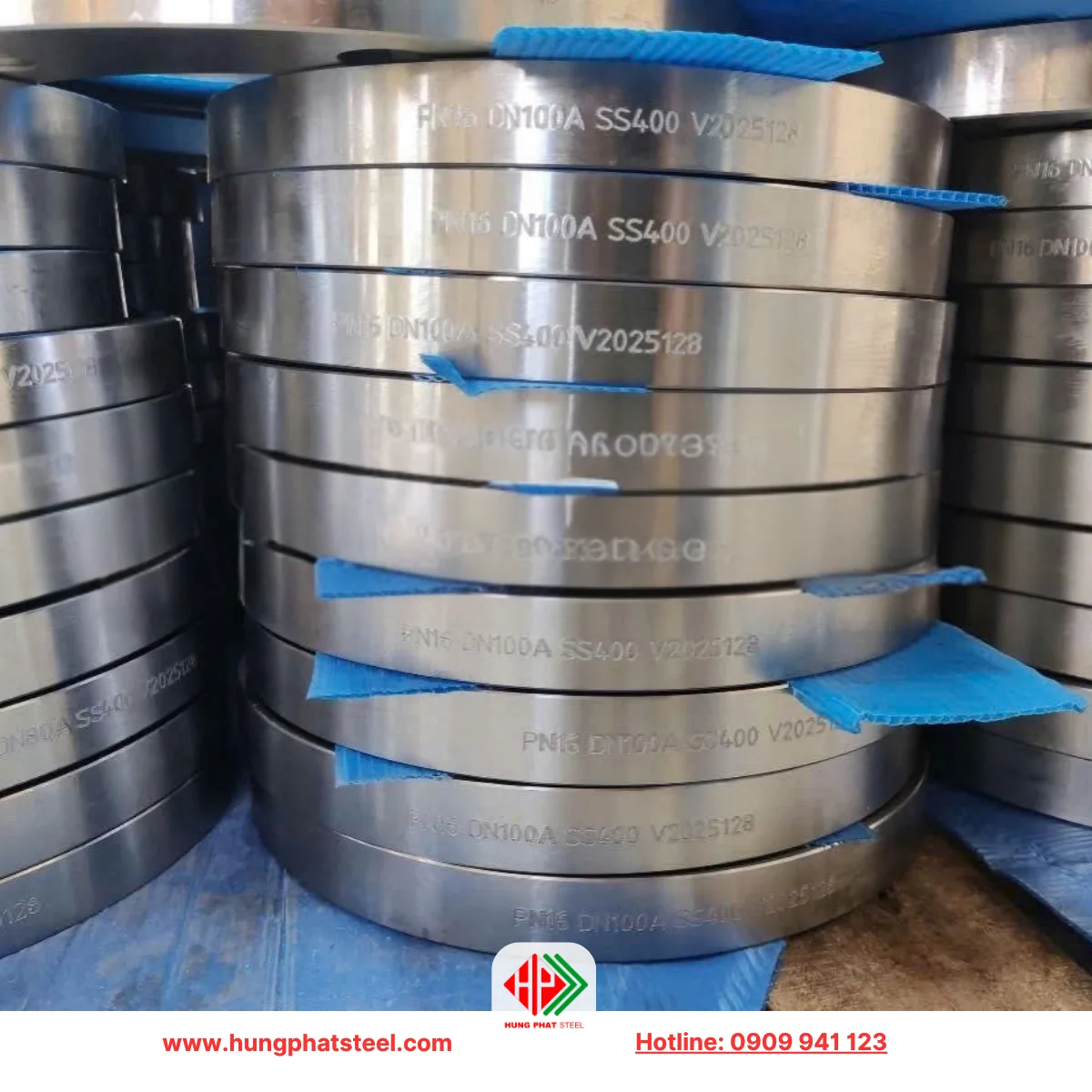

Mặt Bích Thép SS400

Mặt bích thép SS400 là loại mặt bích được chế tạo từ thép carbon mác SS400, sử dụng để kết nối đường ống, van công nghiệp, máy bơm, bồn chứa và các thiết bị cơ khí.

Thép SS400 là mác thép kết cấu carbon theo tiêu chuẩn JIS G3101 của Nhật Bản, được sử dụng phổ biến nhờ khả năng gia công tốt, dễ hàn và phù hợp với nhiều ứng dụng công nghiệp.

Sản phẩm: Mặt Bích Thép SS400

Mặt bích SS400 có thể được gia công từ thép tấm, thép thanh hoặc phôi thép phù hợp, sau đó cắt, tiện, khoan lỗ bu lông và hoàn thiện bề mặt theo bản vẽ. Sản phẩm có thể được chế tạo theo kích thước, độ dày, đường kính ngoài, đường kính lỗ tâm và số lượng lỗ bu lông theo yêu cầu của hệ thống.

Trong thực tế, mặt bích thép SS400 được sử dụng nhiều ở các hệ thống cấp thoát nước, đường ống công nghiệp, kết cấu cơ khí, bồn bể và thiết bị sản xuất.

Thông tin kỹ thuật:

Tên sản phẩm: Mặt bích thép SS400 (còn gọi là bích nối hoặc Flange)
Vật liệu: SS400 (đen hoặc mạ kẽm theo yêu cầu)
Kiểu dáng: Rỗng, mù, có ren, có cổ (WN), Slip On (SO), FF, RF..
Tiêu chuẩn áp dụng: JIS, BS, DIN,…v..v..
Xuất xứ: nhập khẩu, Việt Nam…
Nhà phân phối: Thép Hùng Phát

Thành phần và tính chất vật liệu SS400

SS400 là thép carbon kết cấu có khả năng gia công cơ khí và hàn tương đối tốt. Thành phần hóa học và cơ tính của vật liệu được quy định theo JIS G3101, trong đó các yêu cầu cụ thể phụ thuộc vào chiều dày và điều kiện cung cấp sản phẩm.
Thép SS400 thường được lựa chọn cho những chi tiết cần độ bền cơ học phù hợp, khả năng gia công thuận tiện và chi phí vật liệu hợp lý.
Vật liệu này có thể được cắt bằng máy cắt plasma, laser hoặc oxy gas tùy chiều dày và yêu cầu gia công. Sau khi cắt, phôi được tiện mặt, gia công lỗ tâm và khoan lỗ bu lông để hoàn thiện mặt bích.

Khả năng hàn và gia công

Thép SS400 phù hợp với nhiều phương pháp hàn thông dụng khi quy trình hàn được lựa chọn đúng theo chiều dày, thiết kế mối nối và điều kiện thi công.
Đối với mặt bích cần hàn trực tiếp vào đường ống, việc chuẩn bị mép hàn và kiểm soát độ đồng tâm có vai trò quan trọng đối với chất lượng kết nối.

Khả năng chống ăn mòn

SS400 là thép carbon, không có khả năng chống ăn mòn tự nhiên tương đương thép không gỉ.
Khi sử dụng ngoài trời, trong môi trường ẩm hoặc tại những khu vực có nguy cơ ăn mòn, mặt bích có thể được sơn bảo vệ, mạ kẽm hoặc áp dụng lớp phủ phù hợp.
Phương pháp xử lý bề mặt cần đáp ứng điều kiện sử dụng và yêu cầu của công trình.

Quy cách và thông số kỹ thuật mặt bích SS400

Khi đặt gia công mặt bích thép SS400, các thông số cần xác định gồm đường kính danh nghĩa DN, đường kính ngoài, đường kính lỗ tâm, chiều dày, số lượng lỗ bu lông, đường kính lỗ bu lông, vòng chia lỗ và kiểu bề mặt làm kín.
Đối với mặt bích hàn cổ hoặc mặt bích có cấu tạo đặc biệt, bản vẽ cần thể hiện thêm kích thước cổ, chiều dài phần chuyển tiếp và yêu cầu chuẩn bị mép hàn. Với mặt bích mù, chiều dày và yêu cầu độ phẳng cần được xác định theo thiết kế và điều kiện chịu tải.

Quy cách mặt bích SS400 theo các tiêu chuẩn thông dụng

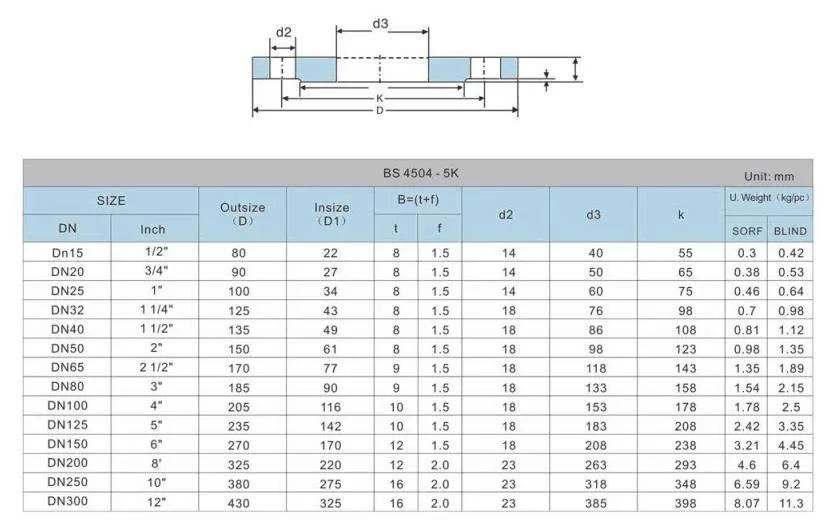

1/ Bảng tra quy cách mặt bích SS400 theo tiêu chuẩn BS5K BS10K

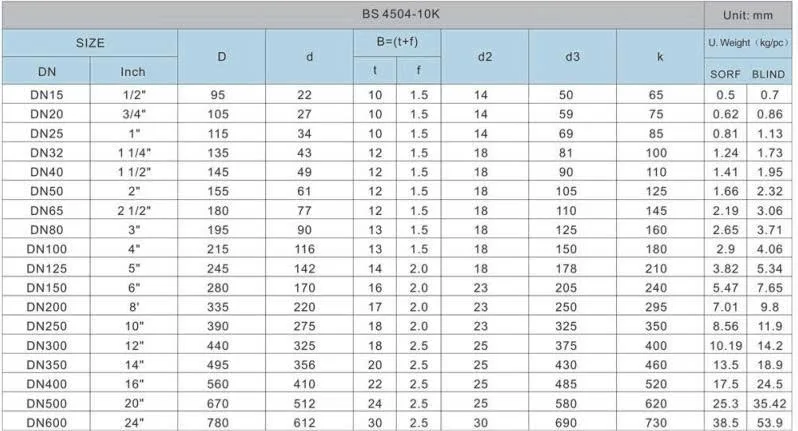

Bảng tra quy cách mặt bích SS400 theo tiêu chuẩn BS10K

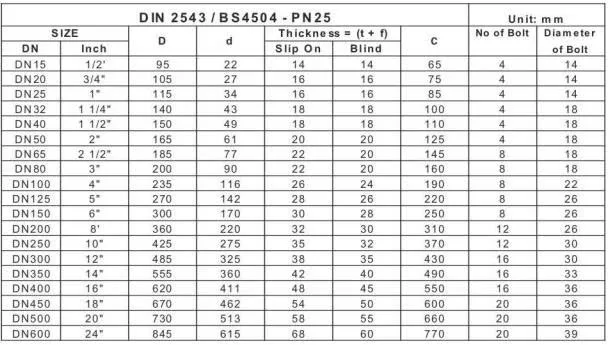

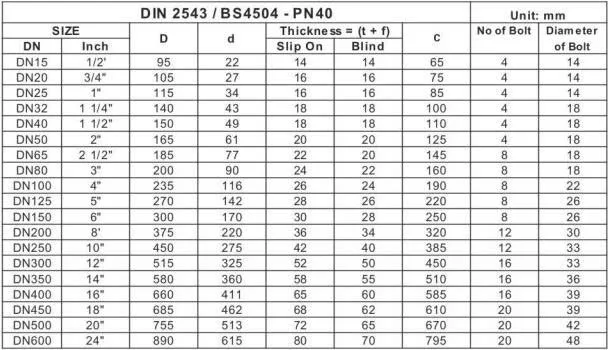

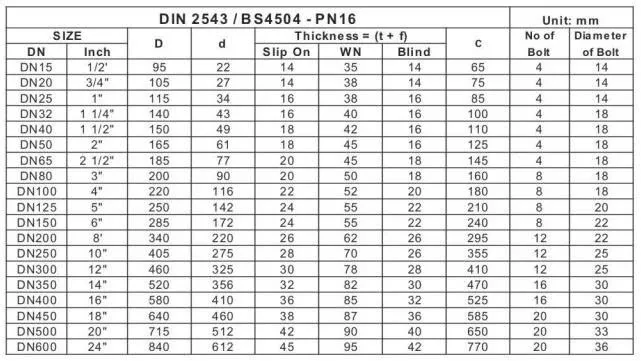

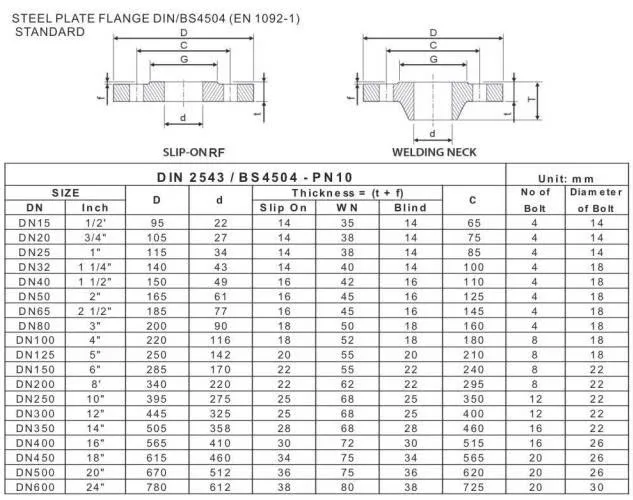

2/ Bảng tra quy cách mặt bích SS400 theo tiêu chuẩn BS4504 PN10 PN16 PN25 PN40

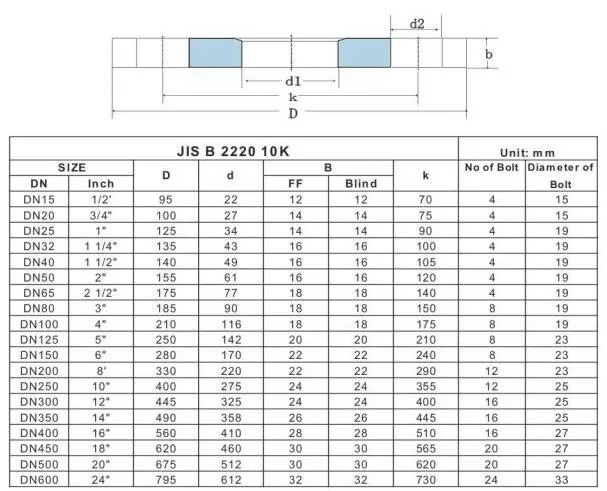

2/ Bảng tra quy cách mặt bích SS400 theo tiêu chuẩn JIS 10K 16K

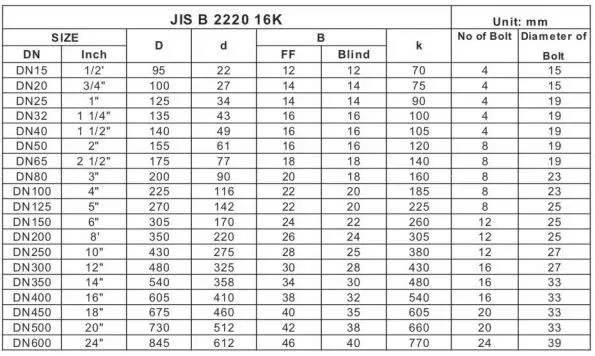

Bảng tra quy cách mặt bích SS400 theo tiêu chuẩn JIS 16K

Gia công mặt bích SS400 theo bản vẽ

Mặt bích SS400 có thể được gia công theo bản vẽ của chủ đầu tư, nhà thầu hoặc đơn vị thiết kế. Phương án này phù hợp với các hệ thống có kích thước phi tiêu chuẩn, thiết bị chuyên dụng, đường ống hiện hữu hoặc yêu cầu lắp ghép riêng.
Trong quá trình gia công, cần kiểm soát độ đồng tâm giữa lỗ tâm và đường kính ngoài, vị trí các lỗ bu lông, độ phẳng bề mặt làm kín và dung sai chiều dày. Những sai lệch này có thể gây khó khăn khi lắp đặt hoặc làm giảm hiệu quả làm kín của mối nối.

Danh mục sản phẩm liên quan:
Mặt bích INOX
Mặt bích thép các loại khác
Ống thép các loại

Kiểu dáng hay thấy của mặt bích thép SS400

Mặt bích SS400 có thể được chế tạo theo nhiều dạng kết nối, tùy thiết kế hệ thống và tiêu chuẩn áp dụng.

Mặt bích thép SS400 rỗng

Mặt bích thép SS400 rỗng được gia công từ thép carbon SS400, có lỗ tâm để kết nối đường ống, van và thiết bị công nghiệp, với kích thước, độ dày và lỗ bu lông theo bản vẽ hoặc yêu cầu kỹ thuật.

Mặt bích SS400 Slip On (SO)

Mặt bích hàn trượt, thường gọi là Slip-On (SO), được lắp trượt vào đầu ống trước khi hàn.
Kiểu này thuận tiện cho nhiều ứng dụng đường ống thông dụng.

Mặt bích SS400 Weld Neck (WN)

Mặt bích hàn cổ, hay Weld Neck (WN), có phần cổ chuyển tiếp để kết nối với đường ống bằng mối hàn đối đầu.
Loại này thường được xem xét trong các hệ thống có yêu cầu kỹ thuật cao hơn, tùy thiết kế và cấp áp lực.

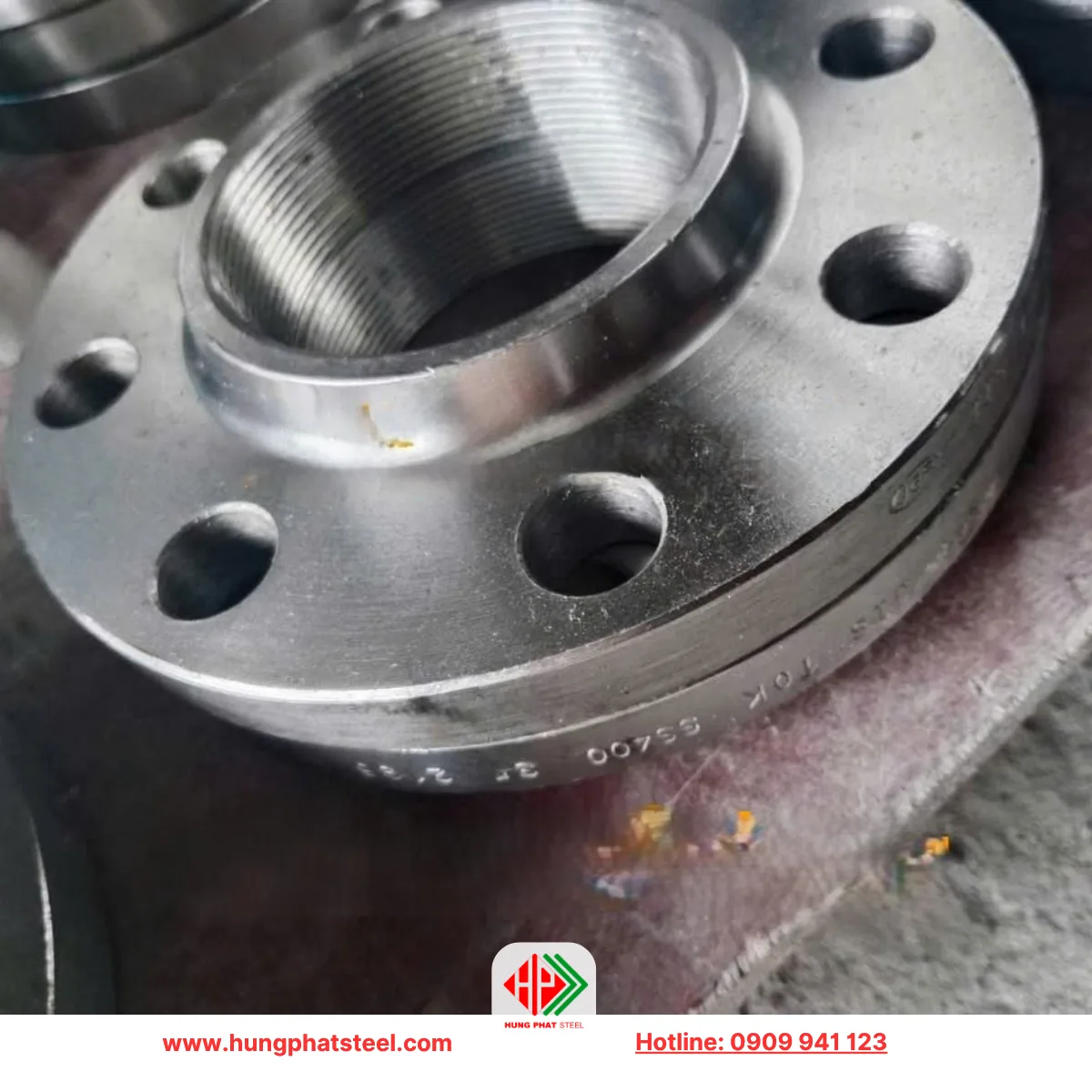

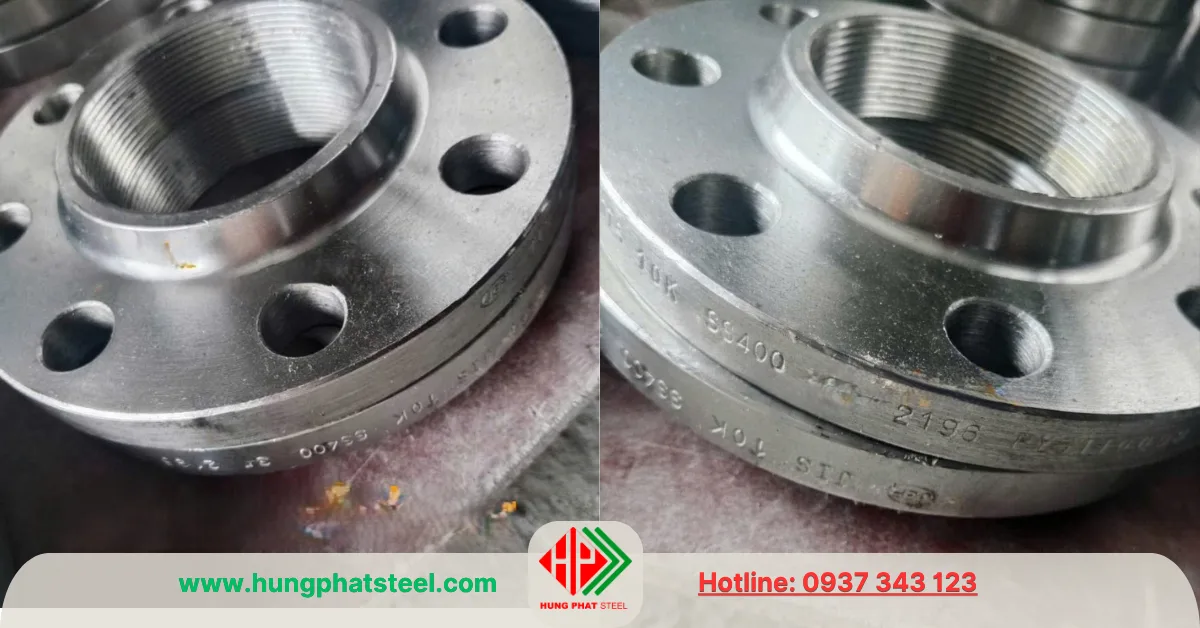

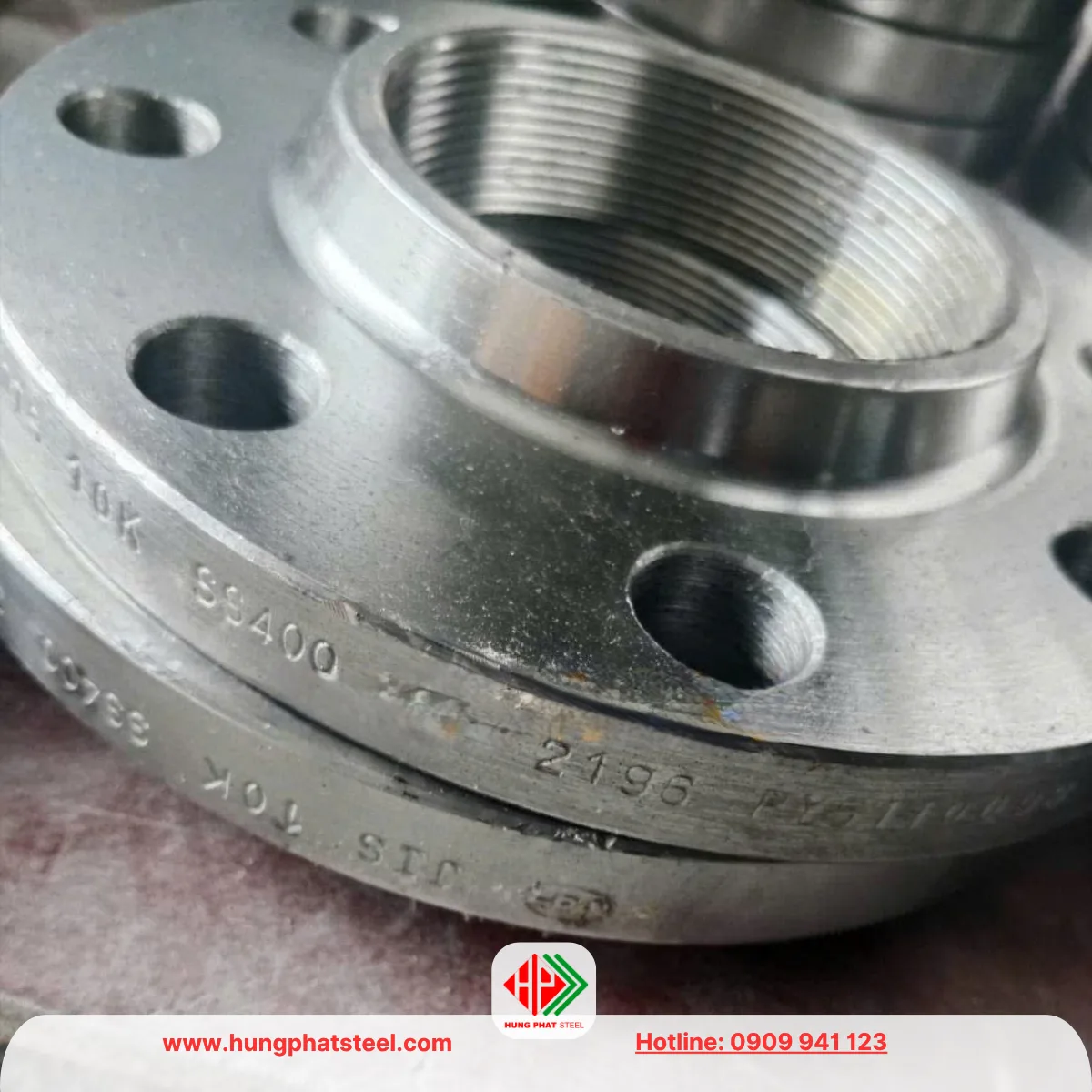

Mặt bích ren SS400

Mặt bích ren được gia công ren bên trong để liên kết với đường ống có ren ngoài.
Kiểu kết nối này phù hợp với những hệ thống và kích thước được thiết kế cho phương pháp nối ren.

Mặt bích mù SS400

Mặt bích mù, hay Blind Flange (BL), không có lỗ tâm dẫn dòng, được dùng để bịt kín đầu ống, cửa thiết bị hoặc vị trí cần đóng chờ. Ngoài ra, mặt bích lồng, mặt bích hàn bọc và các dạng mặt bích đặc biệt có thể được gia công theo yêu cầu bản vẽ.

Phân loại theo bề mặt làm kín

Mặt bích RF – Raised Face

Mặt bích RF có phần bề mặt làm kín nhô lên so với mặt phẳng xung quanh. Kiểu bề mặt này được sử dụng phổ biến trong nhiều hệ thống mặt bích công nghiệp, kết hợp với gioăng phù hợp để tạo độ kín tại mối nối.

Mặt bích FF – Flat Face

Mặt bích FF có bề mặt làm kín phẳng. Kiểu này thường được lựa chọn theo yêu cầu thiết kế, loại gioăng và cấu tạo thiết bị kết nối. Khi lắp đặt, cần bảo đảm bề mặt tiếp xúc phù hợp để hạn chế nguy cơ biến dạng hoặc rò rỉ.

Việc lựa chọn phải căn cứ vào tiêu chuẩn kết nối, loại van hoặc thiết bị ghép nối và yêu cầu của hệ thống.

Tiêu chuẩn của mặt bích thép SS400

Các tiêu chuẩn thông dụng của mặt bích thép SS400 gồm:

Tiêu chuẩn	Phân loại cấp áp lực	Đặc điểm
JIS B2220	5K, 10K, 16K, 20K	Mặt bích tiêu chuẩn Nhật Bản, sử dụng phổ biến tại Việt Nam
ASME B16.5	Class 150, 300, 600…	Mặt bích theo tiêu chuẩn Mỹ, dùng trong hệ thống đường ống công nghiệp
ASME B16.47	Class 75, 150, 300…	Dành cho mặt bích đường kính lớn, thường từ NPS 26 trở lên
EN 1092-1	PN6, PN10, PN16, PN25, PN40…	Tiêu chuẩn châu Âu dành cho mặt bích thép
BS 4504	PN6, PN10, PN16, PN25, PN40	Tiêu chuẩn mặt bích hệ mét được sử dụng trong một số công trình
GB/T 9119	PN theo quy định tiêu chuẩn	Tiêu chuẩn Trung Quốc, thường gặp ở mặt bích thép nhập khẩu

Các tiêu chuẩn trên quy định những yêu cầu khác nhau về kích thước, kết cấu, lỗ bu lông, bề mặt làm kín và cấp áp lực.

Thành phần hóa học của mặt bích thép SS400

Mặt bích thép SS400 thường được gia công từ thép tấm, thép thanh hoặc phôi thép mác SS400 theo tiêu chuẩn JIS G3101. Thành phần hóa học của SS400 theo tiêu chuẩn này quy định giới hạn đối với phốt pho và lưu huỳnh; hàm lượng carbon, mangan và silic không được ấn định cụ thể trong bảng thành phần hóa học của mác thép này.

Nguyên tố hóa học	Ký hiệu	Hàm lượng theo JIS G3101
Carbon	C	Không quy định giới hạn cụ thể
Silic	Si	Không quy định giới hạn cụ thể
Mangan	Mn	Không quy định giới hạn cụ thể
Phốt pho	P	≤ 0,050%
Lưu huỳnh	S	≤ 0,050%

Thành phần thực tế của từng lô thép có thể được xác định thông qua chứng chỉ vật liệu của nhà sản xuất. Không nên tự áp dụng thành phần hóa học của ASTM A36 hoặc mác thép khác để thay thế cho SS400.

Cơ tính của thép SS400

Cơ tính của thép SS400 được quy định theo JIS G3101, bao gồm giới hạn chảy, độ bền kéo và độ giãn dài. Các giá trị giới hạn chảy thay đổi theo chiều dày vật liệu.

Chiều dày vật liệu	Giới hạn chảy tối thiểu	Độ bền kéo
t ≤ 16 mm	≥ 245 MPa	400–510 MPa
16mm < t ≤ 40mm	≥ 235 MPa	400–510 MPa
40mm < t ≤ 40mm	≥ 215 MPa	400–510 MPa
16mm < t ≤ 40mm	≥ 205 MPa	Theo tiêu chuẩn áp dụng và hồ sơ vật liệu

Độ giãn dài tối thiểu phụ thuộc vào chiều dày, hình dạng sản phẩm và loại mẫu thử. Khi sử dụng thép SS400 để gia công mặt bích, cần đối chiếu cơ tính với chứng chỉ của phôi thép thực tế.

Lưu ý: Đây là cơ tính của vật liệu SS400, không phải thông số áp suất làm việc của mặt bích thành phẩm. Khả năng chịu áp lực của mặt bích còn phụ thuộc vào kích thước, chiều dày, kết cấu, tiêu chuẩn thiết kế, mối hàn và điều kiện vận hành.

Quy trình sản xuất mặt bích thép SS400

Bước 1: Lựa chọn vật liệu

Chọn thép SS400 có chiều dày và kích thước phù hợp với bản vẽ. Kiểm tra mác thép, chất lượng bề mặt và chứng chỉ vật liệu theo yêu cầu đơn hàng.

Bước 2: Cắt phôi mặt bích

Phôi được cắt từ thép tấm hoặc gia công từ dạng vật liệu phù hợp bằng máy cắt laser, plasma, oxy gas hoặc phương pháp cơ khí. Kích thước phôi được xác định theo đường kính ngoài, đường kính lỗ tâm và lượng dư gia công.

Bước 3: Gia công lỗ tâm và lỗ bu lông

Tiến hành khoan hoặc cắt lỗ tâm, sau đó gia công các lỗ bu lông theo đúng số lượng, đường kính và vòng chia lỗ trên bản vẽ. Đối với mặt bích rỗng, đường kính lỗ tâm phải phù hợp với đường ống hoặc thiết bị cần kết nối.

Bước 4: Tiện và hoàn thiện bề mặt

Mặt bích được tiện phẳng bề mặt tiếp xúc, gia công gờ làm kín RF hoặc FF nếu thiết kế yêu cầu. Các cạnh sắc, ba via và phần vật liệu dư được xử lý để thuận tiện cho lắp đặt.

Bước 5: Hàn nối khi cần thiết

Đối với mặt bích có cổ hoặc kết cấu cần hàn nối, thực hiện hàn theo bản vẽ và quy trình hàn phù hợp. Sau khi hàn, kiểm tra kích thước, độ đồng tâm và chất lượng mối hàn theo yêu cầu kỹ thuật.

Bước 6: Kiểm tra và xử lý bề mặt

Kiểm tra đường kính ngoài, lỗ tâm, chiều dày, vị trí lỗ bu lông, độ phẳng và bề mặt làm kín. Tùy yêu cầu sử dụng, mặt bích có thể được sơn chống gỉ, mạ kẽm hoặc xử lý bảo vệ bằng phương pháp phù hợp.

Bước 7: Đóng gói và giao hàng

Sản phẩm được phân loại, đánh dấu quy cách và đóng gói để hạn chế va đập, cong vênh hoặc hư hỏng bề mặt trong quá trình vận chuyển. Hồ sơ nghiệm thu và chứng chỉ vật liệu được cung cấp theo thỏa thuận đặt hàng.

Lưu ý: SS400 là mác thép theo JIS G3101, không phải tiêu chuẩn kích thước mặt bích. Khi đặt hàng, có thể yêu cầu gia công mặt bích từ thép SS400 theo JIS B2220, ASME B16.5, EN 1092-1 hoặc bản vẽ riêng, tùy yêu cầu công trình. Cần kiểm tra tính phù hợp của vật liệu SS400 với tiêu chuẩn và điều kiện vận hành cụ thể.

Ứng dụng của mặt bích thép SS400

Mặt bích SS400 được sử dụng trong hệ thống cấp thoát nước, đường ống dẫn chất lỏng, hệ thống kỹ thuật nhà xưởng, kết cấu bồn bể và thiết bị cơ khí.
Sản phẩm cũng được dùng trong các cụm đường ống kết nối với van, máy bơm, đồng hồ đo, thiết bị xử lý nước và những hệ thống công nghiệp phù hợp với đặc tính của thép carbon.
Đối với hệ thống thông thường, mặt bích SS400 có ưu điểm về khả năng gia công, tính sẵn có của vật liệu và chi phí chế tạo.
Tuy nhiên, khi sử dụng trong hệ thống chịu áp lực cao, nhiệt độ cao hoặc dẫn môi chất nguy hiểm, cần đánh giá đầy đủ thiết kế, vật liệu, tiêu chuẩn chế tạo và yêu cầu kiểm tra trước khi đưa vào vận hành.

Gia công mặt bích thép SS400 tại Thép Hùng Phát

Thép Hùng Phát cung cấp và gia công mặt bích thép theo quy cách, bản vẽ và yêu cầu kỹ thuật của khách hàng.

Mặt bích có thể được chế tạo từ vật liệu SS400 hoặc lựa chọn theo mác thép được chỉ định, với các thông số như đường kính, chiều dày, kiểu kết nối, lỗ bu lông và bề mặt làm kín được xác định theo hồ sơ đặt hàng.

Ngoài các quy cách thông dụng, Thép Hùng Phát nhận gia công mặt bích theo bản vẽ phục vụ kết nối đường ống, thiết bị công nghiệp, bồn bể và các cụm cơ khí. Tùy nhu cầu sử dụng, sản phẩm có thể được gia công thô, tiện hoàn thiện, khoan lỗ, xử lý bề mặt hoặc kết hợp hàn nối với các chi tiết đường ống theo yêu cầu.

Để lựa chọn đúng mặt bích SS400, khách hàng nên cung cấp bản vẽ hoặc thông tin về kích thước danh nghĩa, tiêu chuẩn áp dụng, cấp áp lực, loại bề mặt làm kín, số lượng và điều kiện vận hành. Đây là cơ sở để xác định vật liệu, phương án gia công và yêu cầu nghiệm thu phù hợp cho từng công trình.
