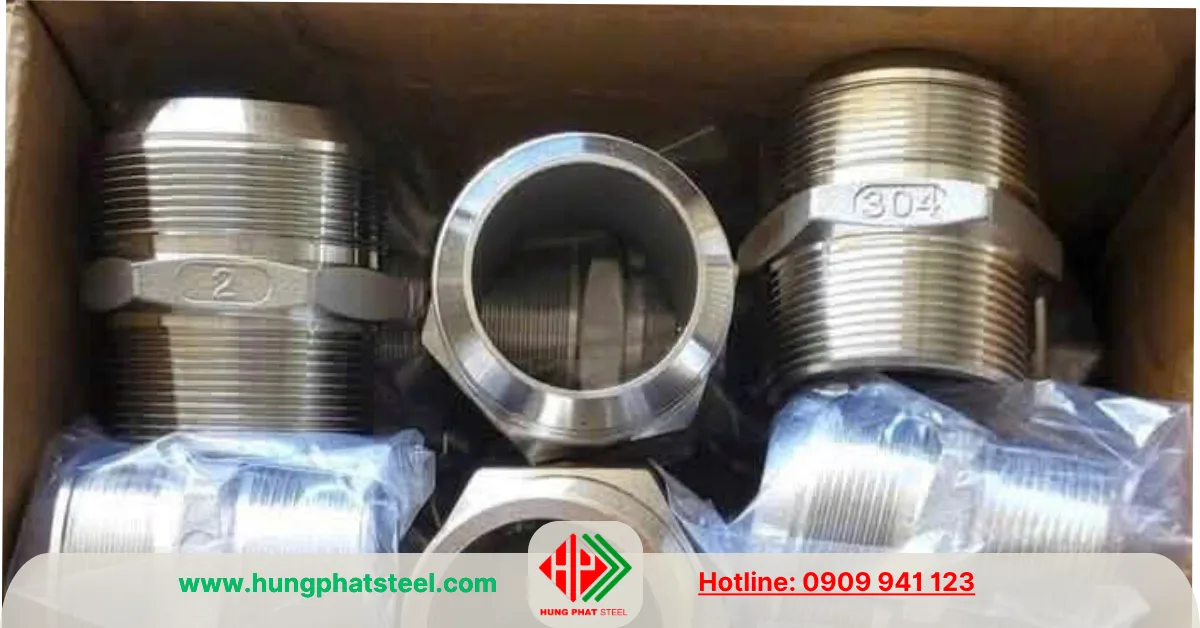

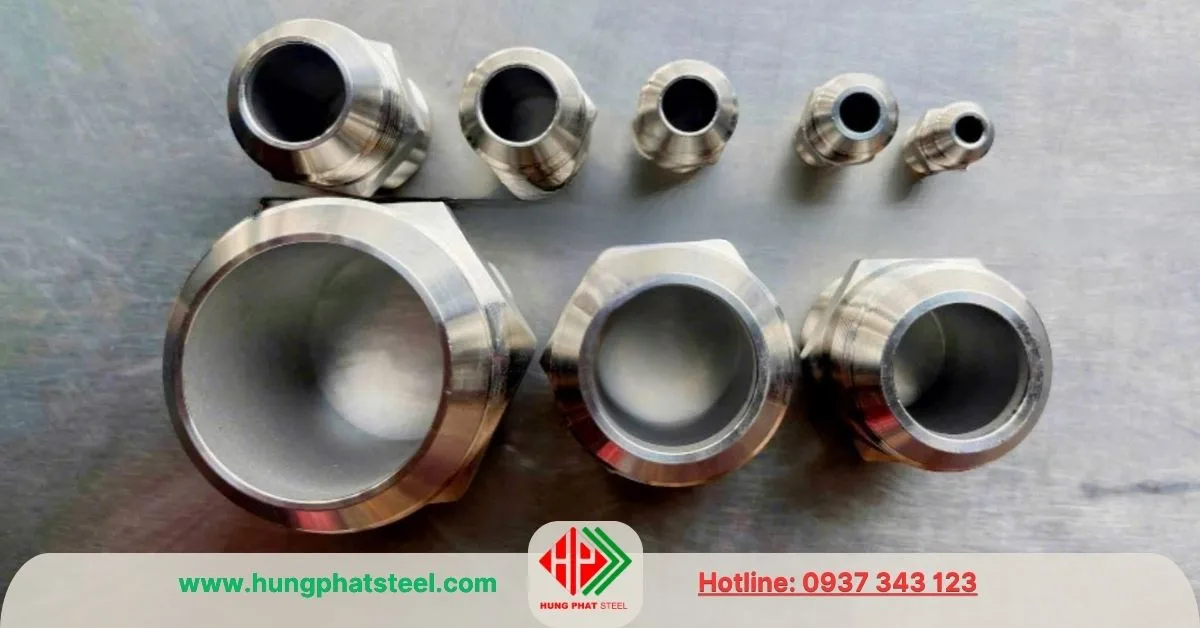

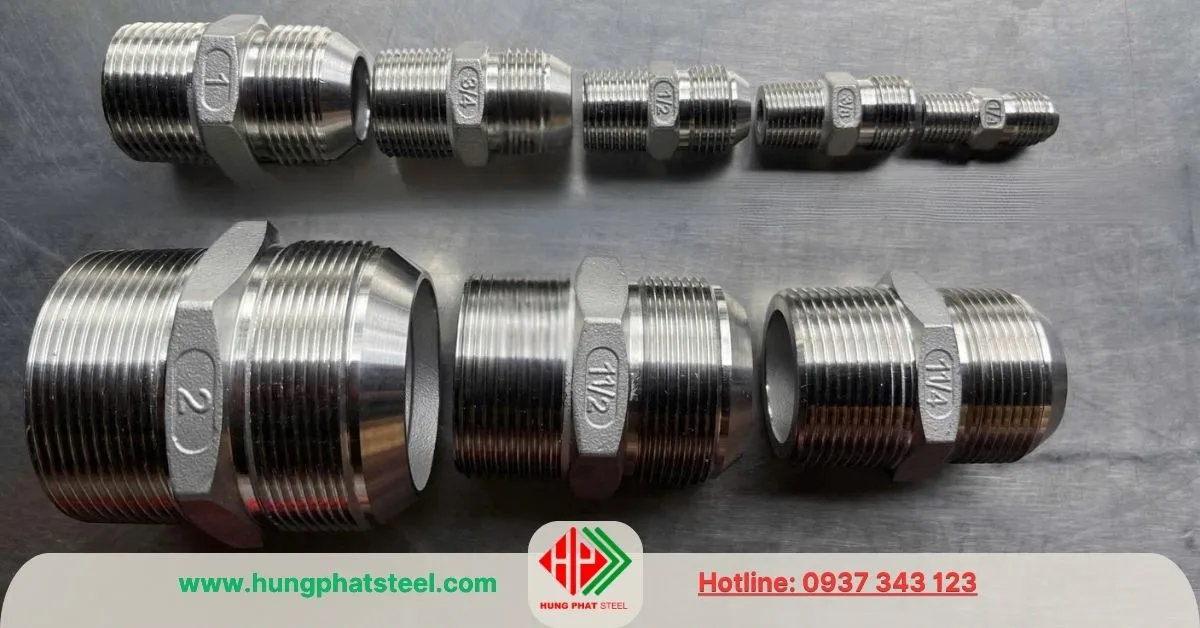

Kép Côn INOX 304/316

Mô tả

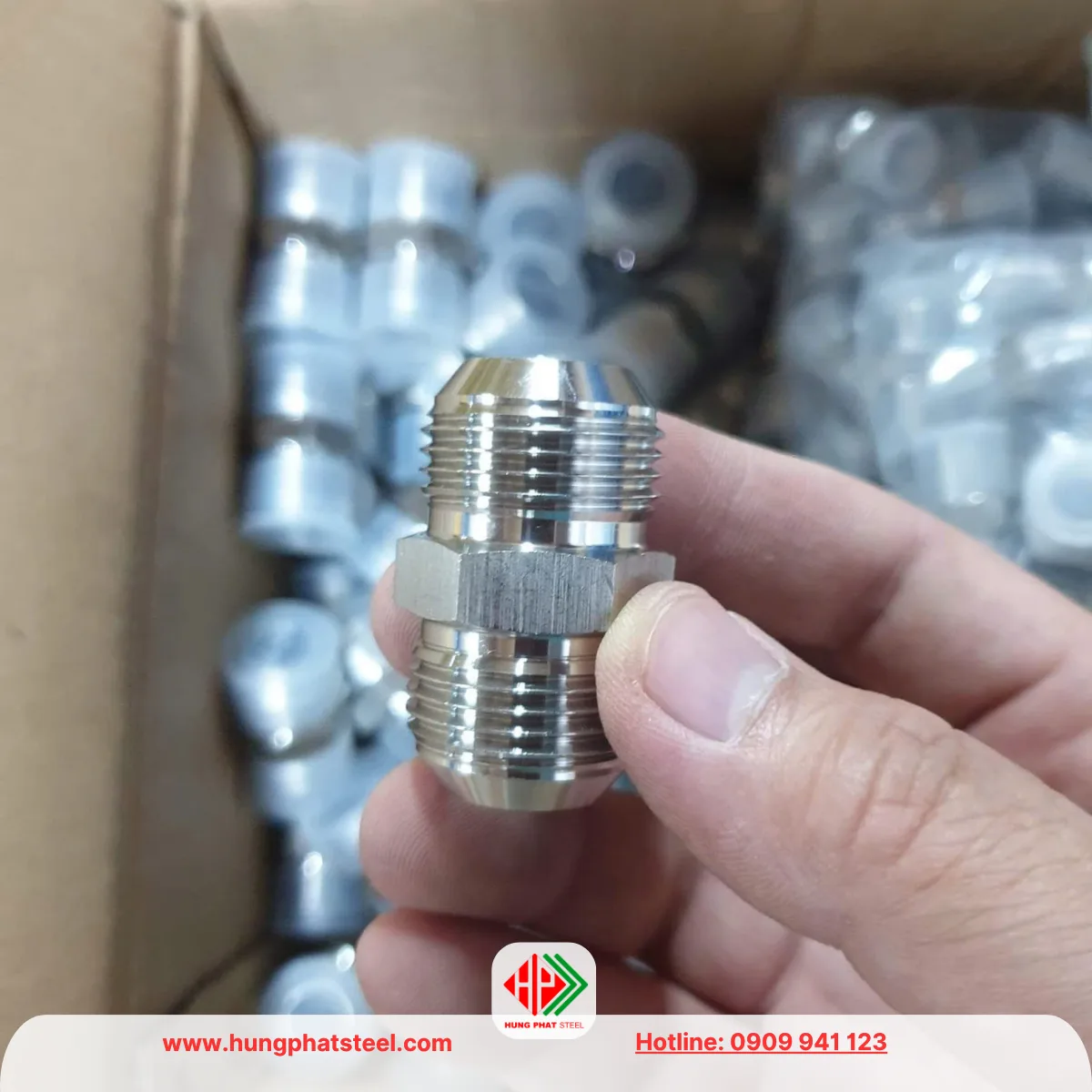

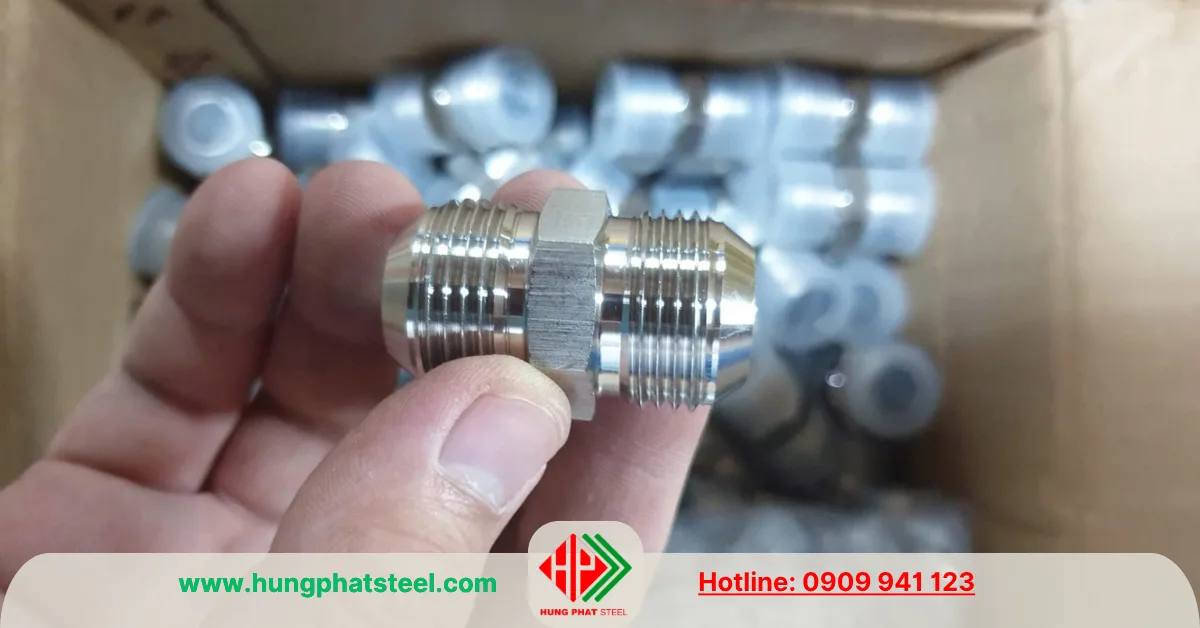

Kép côn inox là một loại phụ kiện có 2 đầu ren ngoài được sử dụng để kết nối hai thiết bị hoặc hai đoạn ống có ren. Khác với kép thường chỉ có hai đầu ren cùng kích thước, kép côn có 1 đầu côn hoặc 2 đầu côn để tăng sự kín khít trong hệ thống hơi, lỏng, khí…v.v…

Sản phẩm được gia công từ inox nguyên khối, có hai đầu ren ngoài theo các tiêu chuẩn như BSPT, BSP, NPT hoặc PT. Phần thân thường được thiết kế dạng lục giác để dễ dàng sử dụng cờ lê hoặc mỏ lết khi lắp đặt.

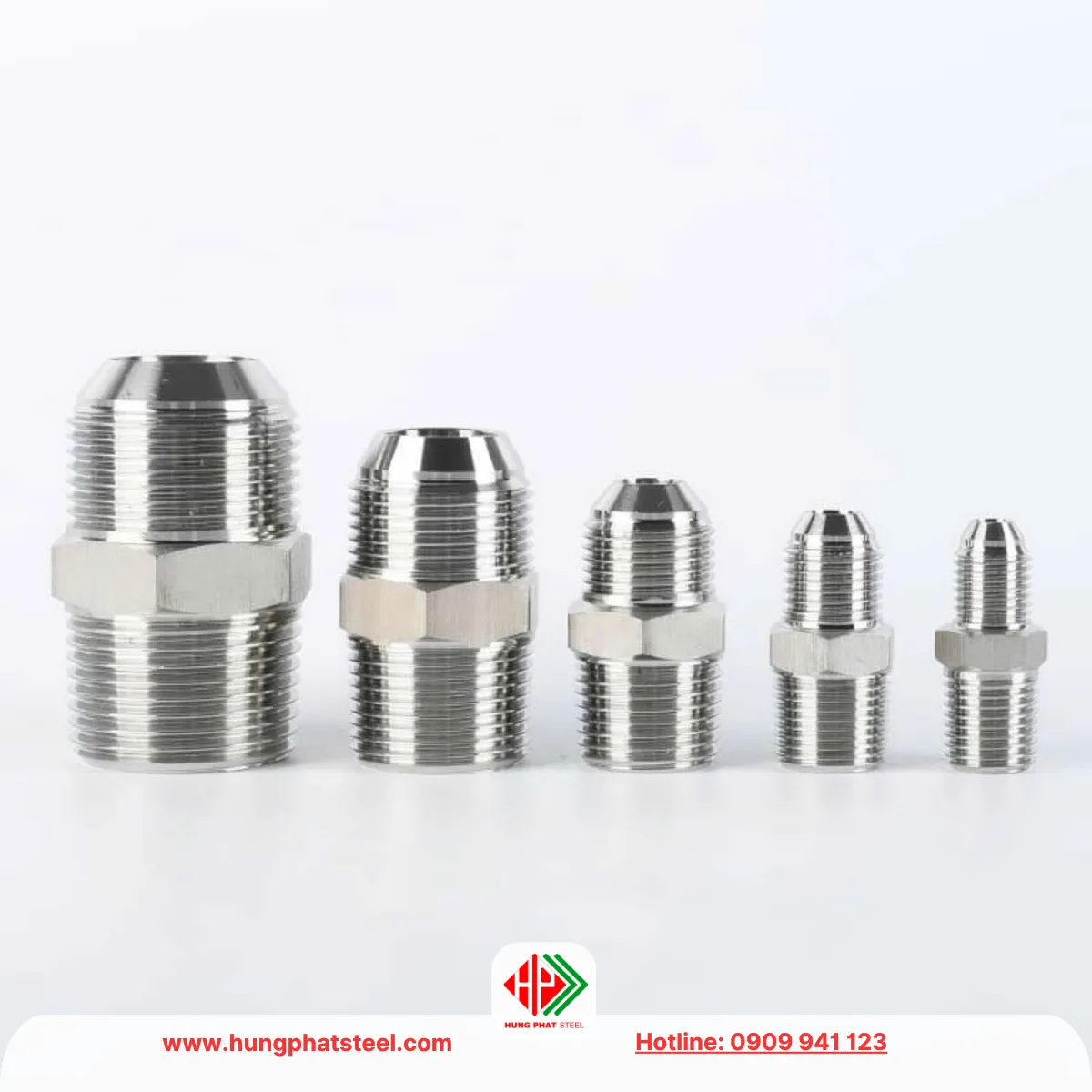

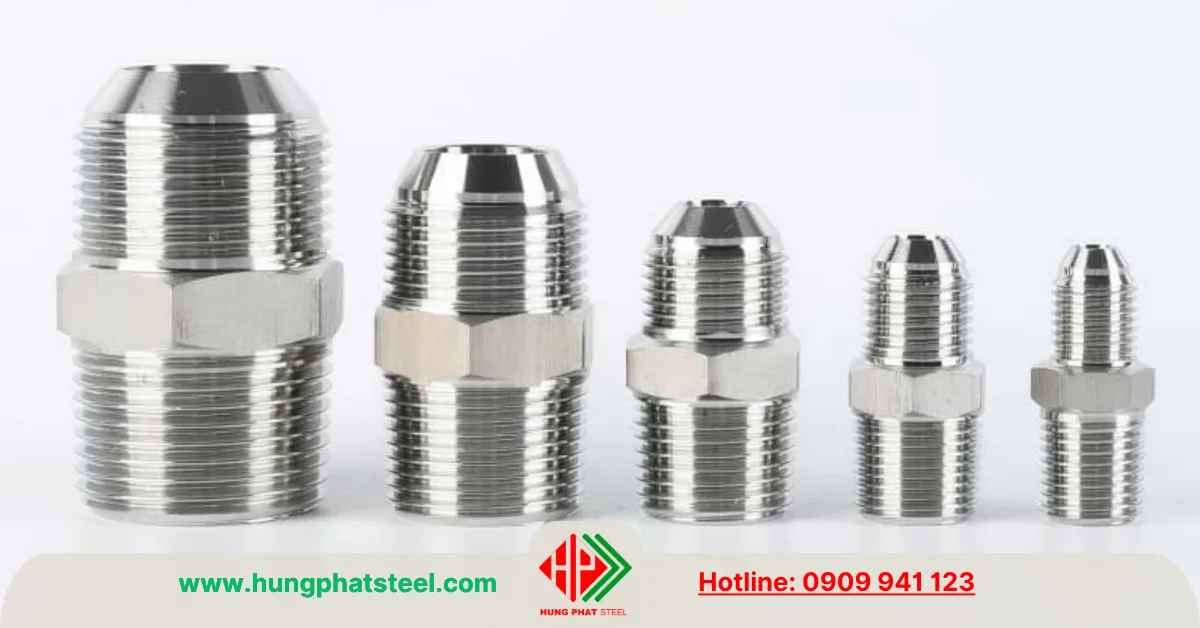

Kép côn INOX – Từ DN6 đến DN100

Nhờ khả năng chống ăn mòn cao, độ bền tốt và chịu được nhiều loại môi trường làm việc, kép côn inox được sử dụng rộng rãi trong các hệ thống cấp thoát nước, hơi, khí nén, dầu khí, hóa chất, thực phẩm và dược phẩm.

Thông tin cơ bản

• Vật liệu inox: 304/316.
• Kiểu kết nối ren: BSPT, NPT
• Hình dạng: côn lồi, côn lõm,1 đầu côn, 2 đầu côn…
• Kích thước: DN6–DN100
• Chịu áp lực: PN10–25.
• Nhiệt độ tối đa 220°C.
• Hệ thống sử dụng: Hơi, lỏng, khí…
• Xuất xứ: nhập khẩu

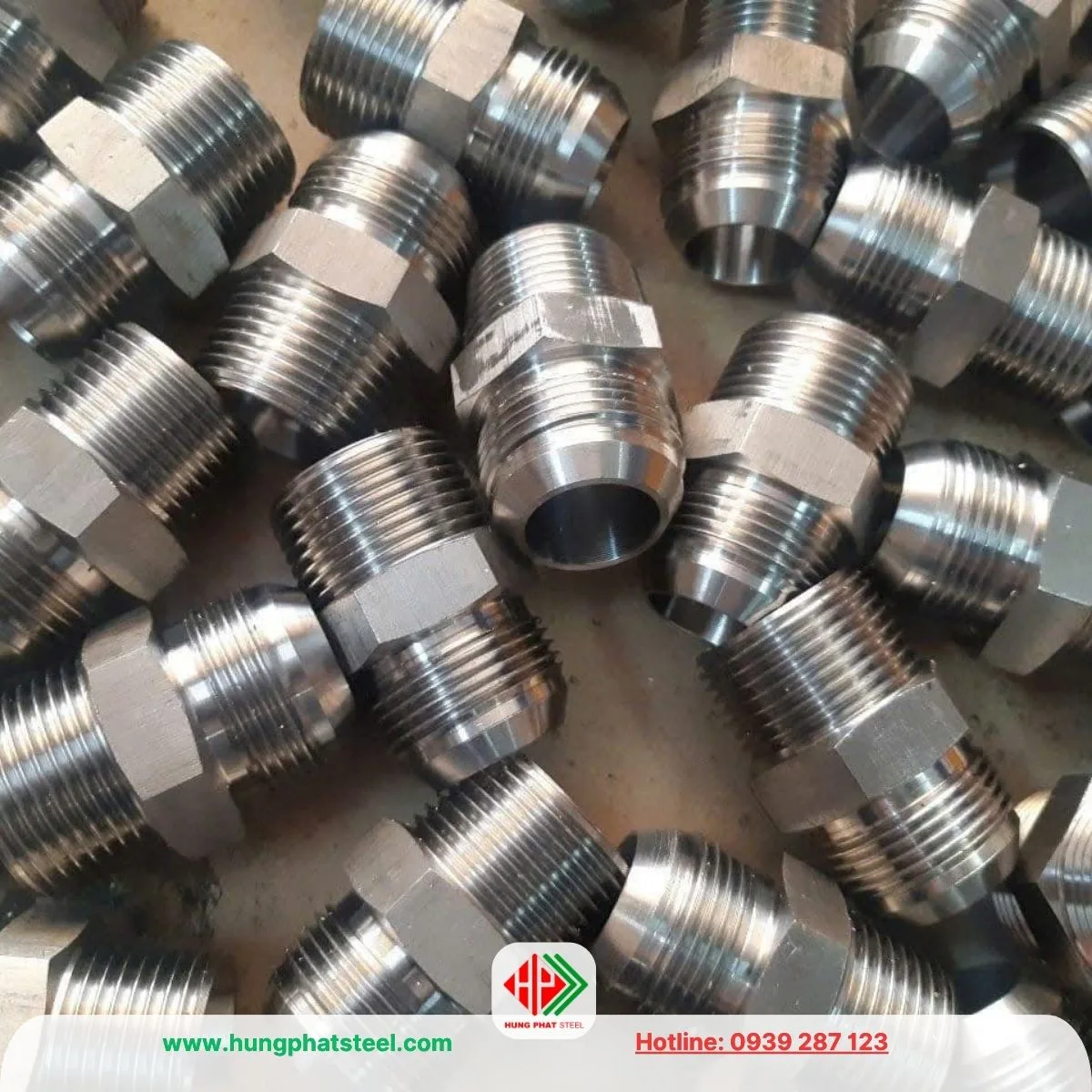

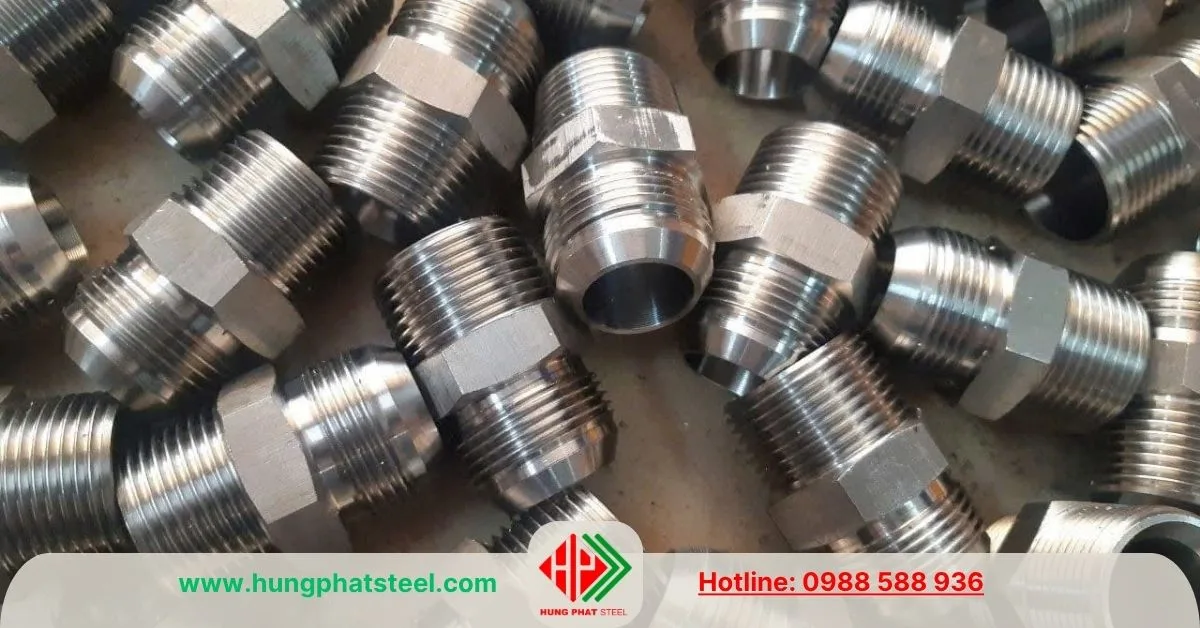

Khi nào cần dùng đến kép inox côn?

Kép inox côn được sử dụng khi cần tạo mối nối có độ kín khít cao giữa các đầu ống hoặc phụ kiện trong hệ thống đường ống.

Điểm khác biệt của loại kép này nằm ở phần đầu côn được thiết kế dạng lồi hoặc lõm, khi lắp ghép với đầu kết nối có hình dạng tương ứng, hai bề mặt côn sẽ tiếp xúc và ép sát vào nhau, giúp tăng độ kín tại vị trí nối.

Thiết kế này đặc biệt hữu ích trong những hệ thống yêu cầu hạn chế rò rỉ và cần mối ghép chắc chắn, ổn định trong quá trình vận hành. Kép inox côn thường được lựa chọn trong các hệ thống cấp thoát nước, khí, thiết bị công nghiệp, đường ống hóa chất và những môi trường cần khả năng chống ăn mòn của inox.

So với kép inox thông thường, phần đầu côn của phụ kiện giúp định tâm tốt hơn và tăng diện tích tiếp xúc giữa hai chi tiết khi lắp ráp, từ đó nâng cao khả năng làm kín của mối nối.

Cấu tạo của kép côn inox

Một chiếc kép côn inox thường gồm ba phần chính:

• 2 đầu ren: để kết nối 2 đường ống hoặc với phụ kiện khác
• 1 đầu côn hoặc 2 đầu côn: Để tăng sự kín khít trong hệ thống hơi, lỏng, khí…v..v…
• Thân lục giác giúp thao tác siết chặt dễ dàng trong quá trình lắp đặt.

Ren được tiện bằng máy CNC nên có độ chính xác cao, giúp tăng độ kín và hạn chế rò rỉ khi sử dụng cùng băng tan PTFE hoặc keo làm kín ren.

Quy cách kép côn inox (loại thông dụng)

Xem thêm:
Danh mục: Phụ kiện ren inox
Danh mục: Ống inox

Kiểu dáng kép côn inox thông dụng

Trên thị trường hiện nay, kép côn inox được sản xuất với nhiều kiểu dáng và cấu tạo khác nhau để đáp ứng các yêu cầu lắp đặt trong hệ thống đường ống. Dựa vào hình dạng phần ren và chức năng kết nối, sản phẩm thường được chia thành các nhóm sau:

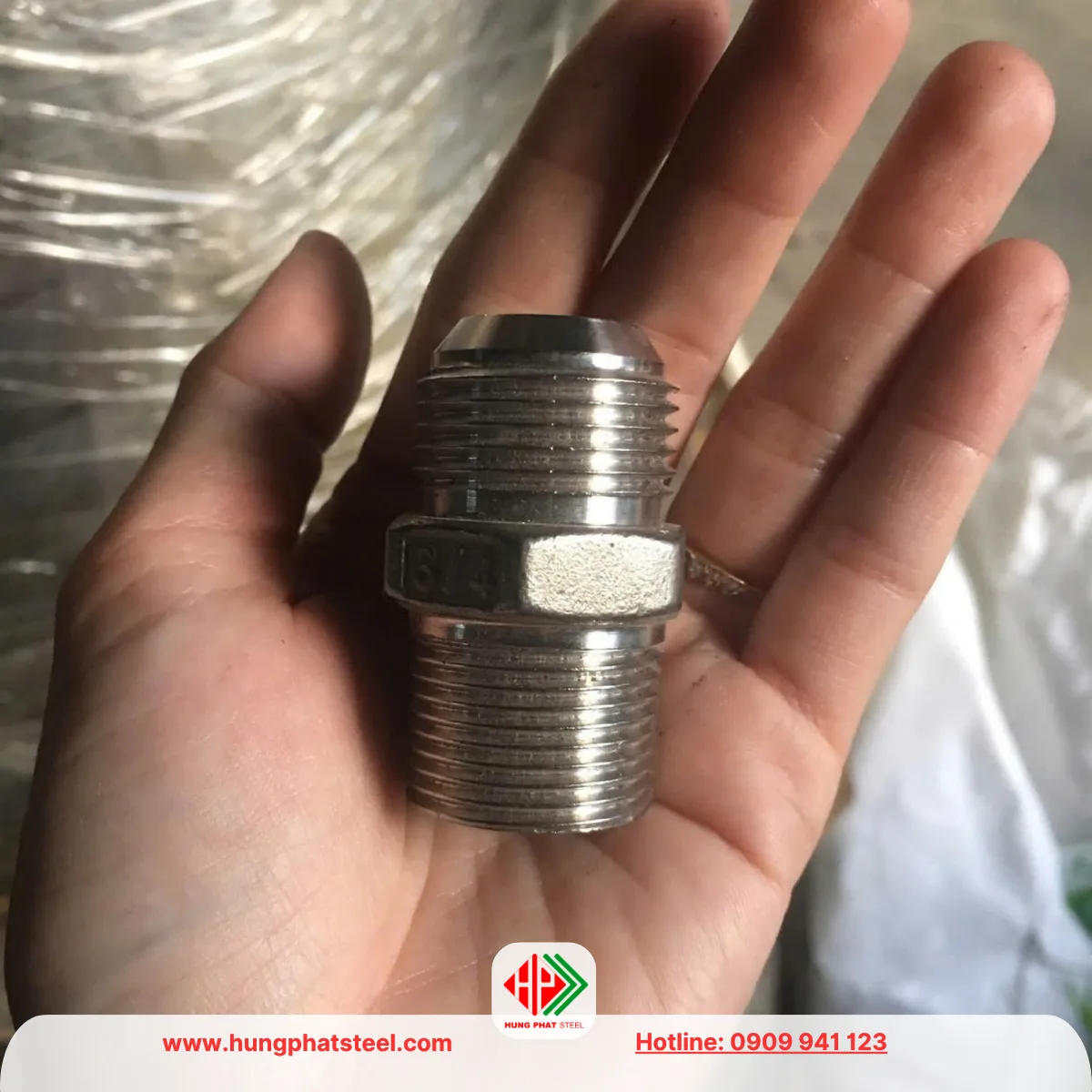

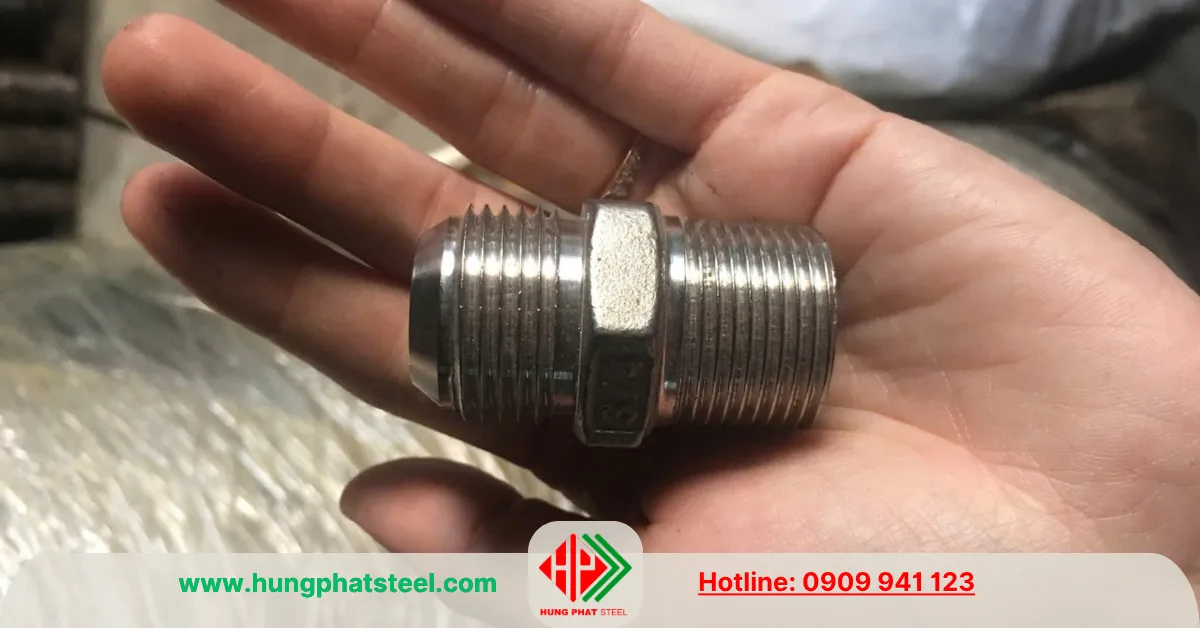

Kép côn inox 1 đầu côn

• Kép côn inox 1 đầu côn là loại có một đầu ren côn (taper thread) và một đầu ren trụ (parallel thread) hoặc một đầu ren được gia công theo tiêu chuẩn khác để phù hợp với từng thiết bị.
• Loại này thường được sử dụng khi kết nối giữa hai phụ kiện sử dụng tiêu chuẩn ren khác nhau hoặc khi một đầu cần khả năng tự làm kín bằng ren côn, còn đầu kia kết nối với thiết bị có ren thẳng.
• Nhờ đó, việc lắp đặt trở nên linh hoạt hơn và giảm nguy cơ rò rỉ tại các vị trí chuyển đổi.

Kép côn inox 2 đầu côn

• Đây là loại phổ biến nhất trên thị trường.
• Cả hai đầu đều được tiện ren côn (BSPT hoặc NPT), giúp khi siết chặt, các bước ren ép sát vào nhau và tạo độ kín cao.

Kép côn 2 đầu côn thường được sử dụng trong các hệ thống:

• Cấp nước.
• Khí nén.
• Hơi nóng.
• Dầu khí.
• Hóa chất.

Loại này có khả năng chịu áp lực tốt và thường chỉ cần kết hợp với băng tan PTFE hoặc keo làm kín ren là có thể vận hành an toàn.

Kép côn inox 1 đầu lồi 1 đầu lõm

• Đây là loại phụ kiện có một đầu ren ngoài (ren lồi – Male Thread) và một đầu ren trong (ren lõm – Female Thread).
• Thiết kế này cho phép kết nối trực tiếp giữa hai phụ kiện hoặc thiết bị có tiêu chuẩn ren khác nhau mà không cần sử dụng thêm khớp nối trung gian.

Kép côn 1 đầu lồi 1 đầu lõm thường được sử dụng để:

• Chuyển đổi kích thước ren trong hệ thống đường ống.
• Kéo dài vị trí lắp đặt của van hoặc thiết bị.
• Kết nối các phụ kiện có một đầu ren trong và một đầu ren ngoài.
• Tiết kiệm số lượng phụ kiện và giảm số mối nối trên hệ thống.

Kép côn đều (2 đầu cùng kích thước)

Kép đều (Hex Nipple) là loại có hai đầu ren ngoài cùng kích thước.

Ví dụ:

• 1/2″ × 1/2″
• 3/4″ × 3/4″
• 1″ × 1″

Loại phụ kiện này được sử dụng khi cần nối hai thiết bị hoặc hai phụ kiện có cùng kích thước ren. Đây là dòng sản phẩm được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp, dân dụng, khí nén và PCCC.

Kép côn giảm (2 đầu khác kích thước)

Kép giảm, còn gọi là kép thu inox (Hex Reducing Nipple), có hai đầu ren ngoài nhưng kích thước khác nhau, giúp chuyển đổi từ đường kính lớn sang đường kính nhỏ hoặc ngược lại.

Ví dụ:

• 3/4″ × 1/2″
• 1″ × 3/4″
• 1-1/4″ × 1″
• 2″ × 1-1/2″

Kép giảm được sử dụng khi cần kết nối các thiết bị hoặc phụ kiện có kích thước ren khác nhau mà không phải sử dụng thêm côn thu hoặc nhiều phụ kiện trung gian. Nhờ đó, hệ thống trở nên gọn gàng hơn, giảm số lượng mối nối và tiết kiệm chi phí lắp đặt.

Loại phụ kiện này được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, hóa chất, thực phẩm, dược phẩm và nhiều lĩnh vực công nghiệp khác.

Vật liệu sản xuất kép côn inox

Kép côn inox 201

Đây là dòng sản phẩm có giá thành thấp nhất.

Ưu điểm:

• Độ cứng cao.
• Chịu lực tốt.
• Giá thành tiết kiệm.

Thường được sử dụng trong các hệ thống nước sinh hoạt và cơ khí thông thường.

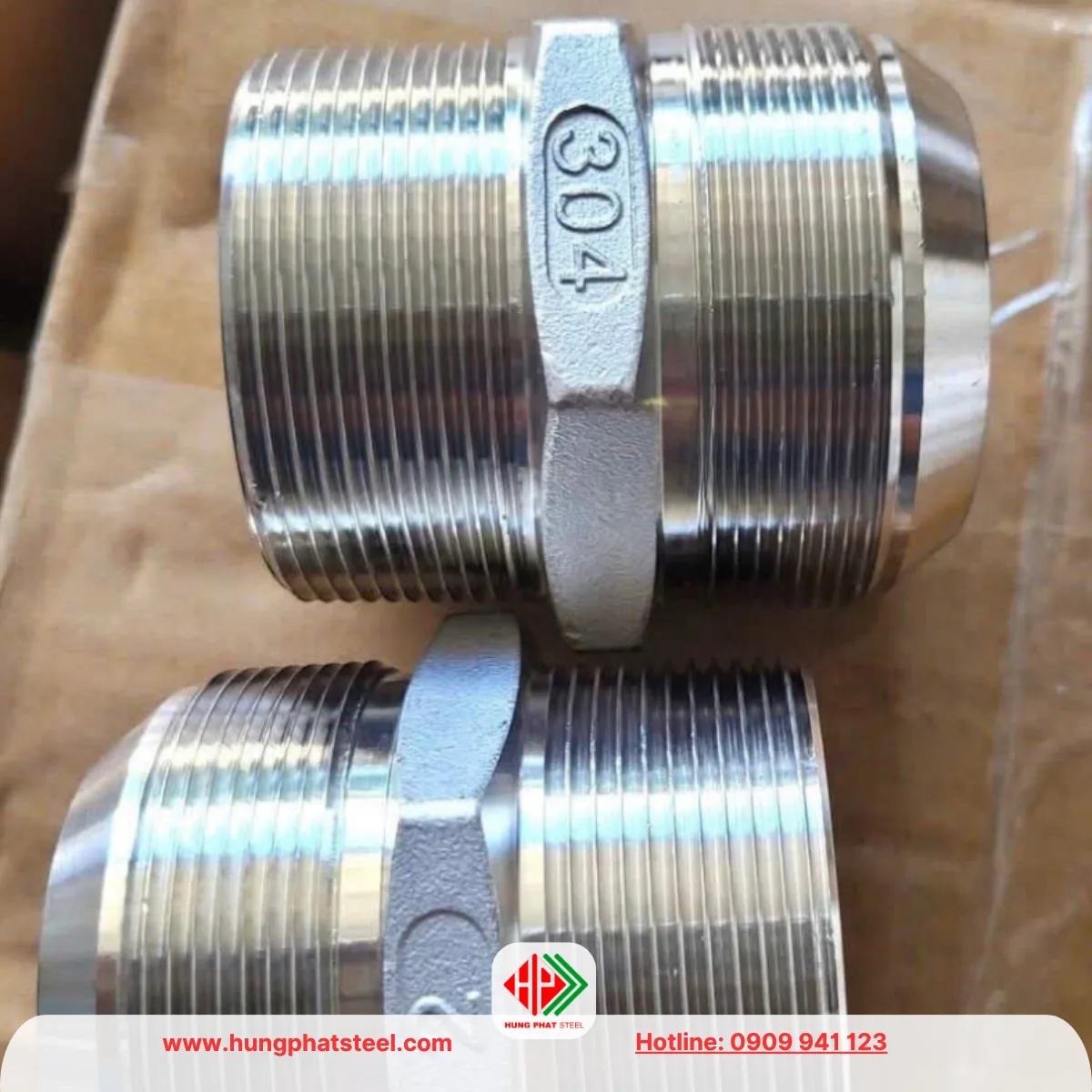

Kép côn inox 304

Đây là vật liệu phổ biến nhất hiện nay.

Ưu điểm:

• Khả năng chống gỉ rất tốt.
• Dễ gia công.
• Chịu nhiệt tốt.
• Tuổi thọ cao.

Kép côn inox 304 phù hợp với:

• Hệ thống cấp nước.
• Nhà máy thực phẩm.
• Hệ thống khí nén.
• Nhà máy bia.
• Nhà máy sữa.

Kép côn inox 304L

Được giảm hàm lượng Carbon giúp:

• Hạn chế ăn mòn sau khi hàn.
• Phù hợp với các hệ thống yêu cầu hàn nhiều.

Kép côn inox 316

Đây là dòng inox cao cấp.

Do chứa Molypden (Mo), inox 316 có khả năng:

• Chống nước biển.
• Chống hóa chất.
• Chống muối.
• Chống axit tốt hơn inox 304.

Kép côn inox 316L

Là vật liệu được sử dụng nhiều trong:

• Nhà máy hóa chất.
• Nhà máy dược phẩm.
• Công nghiệp thực phẩm.
• Nhà máy xử lý nước biển.
• Công nghiệp đóng tàu.

Tiêu chuẩn sản xuất

Kép côn inox thường được sản xuất theo các tiêu chuẩn quốc tế như:

• ASTM A182
• ASTM A351
• ASME B16.11
• ISO 4144
• BS 3799
• ANSI B1.20.1
• DIN 2999
• JIS B0203

Các tiêu chuẩn này quy định về vật liệu, kích thước, bước ren, dung sai và khả năng chịu áp lực.

Quy trình sản xuất

Để tạo ra sản phẩm đạt chất lượng cao, kép côn inox được sản xuất qua nhiều công đoạn.

Bước 1. Lựa chọn nguyên liệu inox

Phôi inox được lựa chọn theo đúng mác thép như 201, 304 hoặc 316 và kiểm tra thành phần hóa học trước khi đưa vào sản xuất.

Bước 2. Cắt phôi

Thanh inox được cắt theo chiều dài phù hợp với từng quy cách sản phẩm.

Bước 3. Gia công tiện CNC

Phôi được đưa vào máy tiện CNC để tạo hình thân côn và gia công hai đầu ren.

Bước 4. Gia công phần lục giác

Phần thân được phay thành dạng lục giác giúp thuận tiện khi siết bằng cờ lê.

Bước 5. Gia công ren

Ren ngoài được tiện hoặc cán theo đúng tiêu chuẩn BSP, BSPT hoặc NPT với độ chính xác cao.

Bước 6. Làm sạch bề mặt

Sản phẩm được tẩy dầu, đánh bóng hoặc thụ động hóa nhằm tăng khả năng chống ăn mòn và nâng cao tính thẩm mỹ.

Bước 7. Kiểm tra chất lượng

Kiểm tra:

• Kích thước.
• Bước ren.
• Độ đồng tâm.
• Thành phần hóa học.
• Ngoại quan.

Bước 8. Đóng gói

Sau khi đạt yêu cầu, sản phẩm được đóng gói theo từng quy cách và xuất xưởng.

Ưu điểm của kép côn inox

So với các loại phụ kiện bằng thép hoặc đồng, kép côn inox có nhiều ưu điểm nổi bật:

• Chống gỉ sét rất tốt.
• Chịu áp lực cao.
• Chịu nhiệt tốt.
• Chịu được nhiều loại hóa chất.
• Bề mặt sáng đẹp.
• Độ bền cao.
• Dễ lắp đặt và tháo rời.
• Không cần bảo trì nhiều.
• Tuổi thọ sử dụng lâu dài.

Ứng dụng của kép côn inox

Kép côn inox được sử dụng trong nhiều lĩnh vực công nghiệp và dân dụng.

Hệ thống cấp nước

Dùng để chuyển đổi giữa các kích thước ren của đường ống và thiết bị.

Hệ thống khí nén

Lắp đặt tại các đầu chia khí hoặc thiết bị điều khiển.

Công nghiệp thực phẩm

Được sử dụng trong dây chuyền sản xuất sữa, bia, nước giải khát và thực phẩm nhờ khả năng chống ăn mòn và đảm bảo vệ sinh.

Công nghiệp dược phẩm

Phù hợp với các hệ thống có yêu cầu cao về độ sạch và chống nhiễm bẩn.

Nhà máy hóa chất

Đặc biệt với inox 316 và 316L, sản phẩm có khả năng làm việc trong môi trường chứa hóa chất ăn mòn.

Công nghiệp dầu khí

Sử dụng để kết nối các thiết bị có kích thước ren khác nhau trong hệ thống dẫn dầu và khí.

Hệ thống PCCC

Được dùng trong các tuyến ống chữa cháy bằng inox hoặc các hệ thống đặc thù yêu cầu khả năng chống gỉ.

Xuất xứ kép côn inox

Kép côn inox trên thị trường Việt Nam hiện nay chủ yếu là hàng nhập khẩu, trong đó nguồn hàng phổ biến nhất là Trung Quốc. Một số thương hiệu thông dụng trên thị trường Việt Nam bao gồm:

• Chinjiu
• ODK
• Kaizen tetsu
• Hebel
• Jianzhi
• Shanxi
• Cangzhou
• các nhà máy OEM

Bên cạnh đó, một số sản phẩm có thể có nguồn gốc từ Đài Loan, Hàn Quốc hoặc các thị trường sản xuất phụ kiện công nghiệp khác tùy theo tiêu chuẩn, vật liệu và yêu cầu của từng công trình.

Đối với kép côn inox dùng trong hệ thống đường ống, không nên chỉ căn cứ vào xuất xứ để đánh giá chất lượng mà cần kiểm tra đồng thời mác inox, tiêu chuẩn sản xuất, kích thước, kiểu đầu côn lồi/lõm và hồ sơ chất lượng của sản phẩm.

Các loại phổ biến thường sử dụng inox 304; với môi trường có tính ăn mòn cao hoặc yêu cầu chống ăn mòn tốt hơn có thể lựa chọn inox 316.

Khi mua hàng nhập khẩu, đặc biệt là hàng Trung Quốc, nên ưu tiên sản phẩm có thương hiệu, thông tin nhà sản xuất và chứng từ rõ ràng, tránh sử dụng phụ kiện không xác định được vật liệu vì có thể ảnh hưởng đến độ kín và tuổi thọ của hệ thống.

Hướng dẫn lắp đặt kép côn inox an toàn, đúng kỹ thuật

Việc lắp đặt kép côn inox cần đảm bảo phần côn lồi và côn lõm của hai chi tiết được đặt đúng vị trí và tiếp xúc đồng tâm.

1. Trước khi lắp, cần kiểm tra bề mặt côn, ren và các vị trí tiếp xúc để chắc chắn không có bụi bẩn, ba via, vết xước sâu hoặc dị vật. Đây là bước quan trọng vì chỉ một lượng nhỏ tạp chất nằm giữa hai bề mặt côn cũng có thể làm giảm khả năng làm kín.
2. Khi lắp, đưa hai đầu côn vào đúng vị trí, sau đó siết phần ren hoặc đai ốc kết nối bằng tay trước để đảm bảo ren ăn khớp đúng, tránh tình trạng lắp lệch hoặc chéo ren.
3. Sau khi ren đã vào đúng vị trí, dùng dụng cụ chuyên dụng để siết tiếp đến mức phù hợp. Không nên dùng lực quá mạnh ngay từ đầu vì có thể làm hỏng ren inox, biến dạng đầu côn hoặc khiến hai bề mặt côn không còn tiếp xúc đúng thiết kế.
4. Đối với loại kép có côn lồi và côn lõm, cần đặc biệt chú ý đến chiều lắp. Phần côn lồi phải được đưa vào đúng phần côn lõm tương ứng để hai bề mặt ép sát nhau. Không nên cố ép hai đầu không tương thích với nhau vì có thể gây xước bề mặt côn hoặc làm biến dạng chi tiết.
5. Sau khi hoàn tất lắp đặt, cần kiểm tra độ chắc chắn của mối nối và tiến hành thử kín hoặc thử áp lực theo yêu cầu của hệ thống trước khi đưa vào vận hành chính thức. Nếu phát hiện rò rỉ, cần xả áp hoàn toàn trước khi tháo và kiểm tra lại vị trí tiếp xúc của hai mặt côn. Không nên tiếp tục siết khi hệ thống vẫn đang chịu áp lực.

Một số lưu ý quan trọng

Lưu ý: Kép côn inox tạo độ kín nhờ sự tiếp xúc và ép sát của hai bề mặt côn lồi – lõm, vì vậy tình trạng bề mặt và độ đồng tâm khi lắp đặt có ảnh hưởng trực tiếp đến khả năng làm kín. Với hệ thống khí, dầu, hóa chất hoặc đường ống áp lực cao, cần tuân thủ thêm tiêu chuẩn thiết kế và quy trình lắp đặt của chính hệ thống, thay vì chỉ dựa vào kinh nghiệm siết phụ kiện.

Hướng dẫn lựa chọn kép côn inox

Để lựa chọn đúng sản phẩm, cần lưu ý:

• Chọn đúng mác inox phù hợp với môi trường sử dụng.
• Xác định đúng kích thước ren ở cả hai đầu.
• Kiểm tra tiêu chuẩn ren của hệ thống (BSP, BSPT, NPT…).
• Lựa chọn phụ kiện có khả năng chịu áp lực phù hợp với điều kiện vận hành.
• Ưu tiên sản phẩm có nguồn gốc rõ ràng, đầy đủ chứng chỉ CO, CQ nếu sử dụng cho các công trình hoặc dự án yêu cầu chất lượng cao.

Việc lựa chọn đúng loại kép côn inox không chỉ giúp việc lắp đặt thuận tiện mà còn góp phần nâng cao độ kín, độ bền và tuổi thọ của toàn bộ hệ thống đường ống.

Đơn vị nhập khẩu và phân phối kép côn inox uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối các loại kép côn inox với đầy đủ chủng loại, quy cách và mác thép, đáp ứng nhu cầu của nhiều ngành công nghiệp như cấp thoát nước, khí nén, thực phẩm, dược phẩm, hóa chất, dầu khí và PCCC.

Danh mục sản phẩm bao gồm kép côn inox 201, inox 304, inox 304L, inox 316 và inox 316L với nhiều kiểu kết nối như kép đều, kép giảm (kép thu), kép côn 1 đầu côn, 2 đầu côn và loại 1 đầu ren ngoài – 1 đầu ren trong. Sản phẩm được nhập khẩu từ các nhà sản xuất uy tín trong và ngoài nước, gia công theo các tiêu chuẩn ren BSP, BSPT, NPT và PT, đảm bảo độ chính xác cao, khả năng chịu áp lực tốt và độ kín ren ổn định.

Ngoài nguồn hàng luôn sẵn kho với quy cách từ 1/8″ đến 4″, Thép Hùng Phát còn hỗ trợ tư vấn kỹ thuật, cung cấp đầy đủ chứng chỉ CO, CQ theo yêu cầu dự án, báo giá cạnh tranh và giao hàng nhanh trên toàn quốc, giúp khách hàng lựa chọn đúng chủng loại phụ kiện phù hợp với từng hệ thống đường ống.
