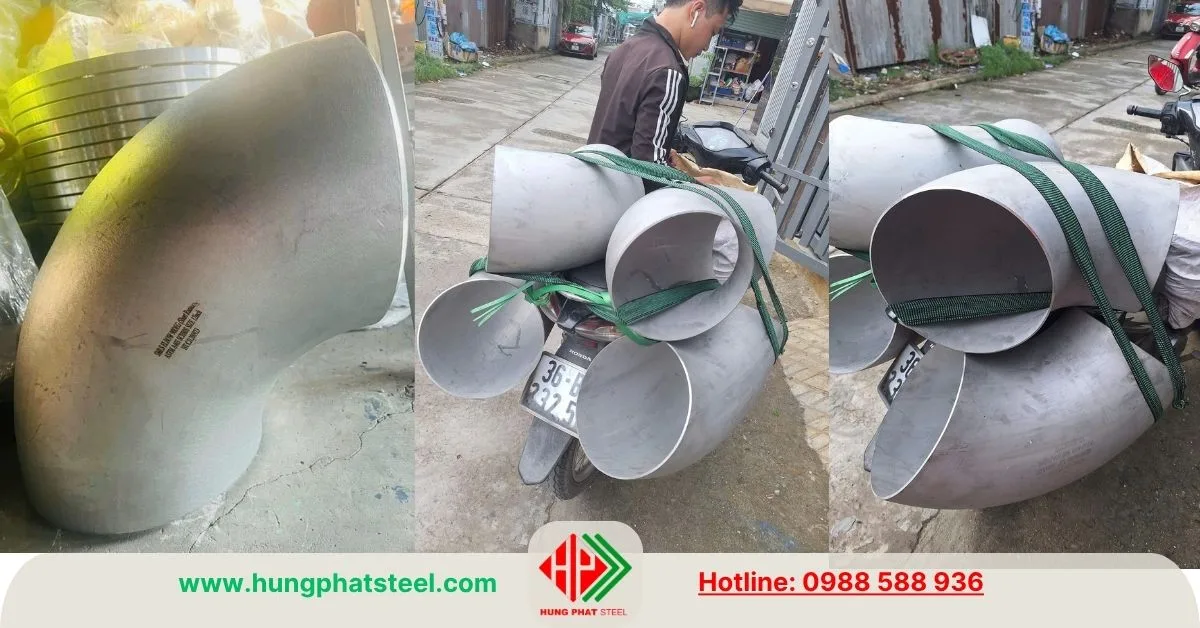

Co Hàn INOX DN300 (D325)

Mô tả

Co hàn inox DN300 là phụ kiện được sử dụng để thay đổi hướng dòng chảy trong hệ thống đường ống có đường kính danh nghĩa DN300. Với kích thước lớn, sản phẩm thường xuất hiện trong các hệ thống cấp thoát nước, xử lý nước, hóa chất, thực phẩm, dược phẩm, dầu khí và nhiều công trình công nghiệp.

So với các loại phụ kiện ren, co hàn tạo ra mối nối chắc chắn, kín và phù hợp với những tuyến ống có yêu cầu cao về độ ổn định trong quá trình vận hành.

Co hàn inox DN300 thường được kết nối với đường ống bằng phương pháp hàn đối đầu. Hai đầu co có kích thước tương thích với đường ống, sau khi căn chỉnh sẽ được hàn kín quanh chu vi. Cách kết nối này giúp tạo thành một hệ thống đường ống liền mạch, hạn chế nguy cơ rò rỉ tại vị trí nối và đặc biệt phù hợp với các đường ống có áp suất, nhiệt độ hoặc lưu lượng lớn.

Co hàn inox DN300 (Cút hàn inox phi 325)

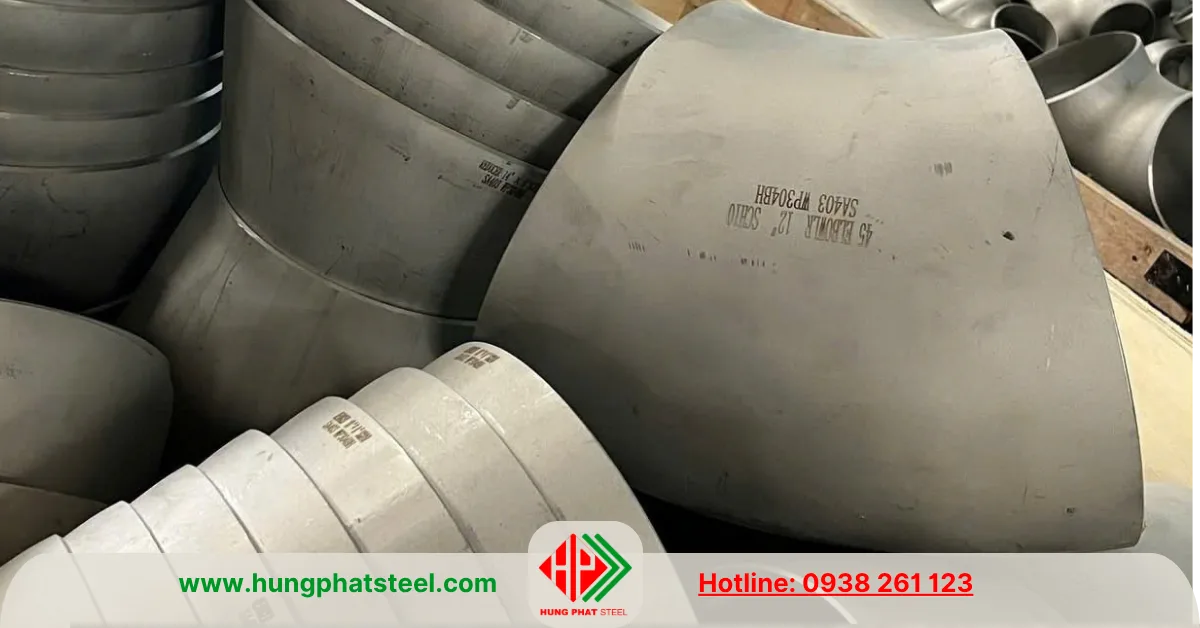

Co hàn inox DN300 là phụ kiện đường ống được chế tạo từ thép không gỉ, có chức năng chính là đổi hướng dòng chảy. Tùy thiết kế, co có thể được sản xuất với góc 45°, 90° hoặc 180°. Trong đó, co 90° DN300 là loại được sử dụng phổ biến để chuyển hướng tuyến ống vuông góc, còn co 45° thường được dùng khi cần thay đổi hướng với góc nhỏ hơn nhằm tạo tuyến ống có độ chuyển tiếp êm hơn.

Sản phẩm có hai đầu kết nối dạng hàn, không sử dụng ren như co ren inox. Khi lắp đặt, đầu ống và đầu co được đưa về đúng vị trí, căn chỉnh đồng tâm rồi thực hiện hàn. Sau khi mối hàn hoàn thiện và được kiểm tra đạt yêu cầu, co trở thành một phần của hệ thống đường ống.

Với kích thước DN300, việc lựa chọn co cần được thực hiện dựa trên đường kính thực tế của đường ống, chiều dày, tiêu chuẩn sản xuất và điều kiện làm việc, thay vì chỉ căn cứ vào tên DN300.

Thông số kỹ thuật cơ bản

• Kích thước danh nghĩa: DN300
• Quy đổi: 12 inch
• Đường kính ngoài: 325 mm (323.9 mm)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Góc co: 45°, 90°, 180°
• Bán kính cong: Long Radius (LR), Short Radius (SR)
• Độ dày: SCH10S, SCH20, SCH40S, SCH80, SCH160
• Vật liệu: Inox 304, Inox 304L, Inox 316, Inox 316L
• Tiêu chuẩn: ASTM A403, ASME B16.9, JIS B2311, DIN 2605
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia và Châu Âu

Cấu tạo của co hàn inox DN300

Co hàn inox DN300 có cấu tạo tương đối đơn giản nhưng cần đảm bảo độ chính xác cao trong quá trình sản xuất. Phần thân co được tạo hình cong với bán kính nhất định, hai đầu được gia công để kết nối với đường ống bằng phương pháp hàn.

Một trong những thông số quan trọng của co là bán kính cong. Trên thị trường phổ biến hai dạng là co dài LR (Long Radius) và co ngắn SR (Short Radius).

• Co LR có bán kính lớn hơn, giúp dòng chảy thay đổi hướng từ từ và thường được ưu tiên trong các hệ thống đường ống công nghiệp.
• Co SR có bán kính nhỏ hơn, có ưu điểm là tiết kiệm không gian lắp đặt nhưng tạo sự thay đổi hướng dòng chảy gấp hơn.

Đối với DN300, việc lựa chọn LR hay SR cần căn cứ vào thiết kế tuyến ống, không gian lắp đặt, yêu cầu thủy lực và điều kiện vận hành. Đặc biệt với những hệ thống có lưu lượng lớn, việc lựa chọn bán kính phù hợp có thể góp phần hạn chế tổn thất áp suất và hiện tượng nhiễu loạn dòng chảy.

Vật liệu inox sản xuất co hàn inox DN300

Co hàn inox DN300 có thể được sản xuất từ nhiều loại inox khác nhau, trong đó inox 304 và inox 316 là hai nhóm vật liệu được sử dụng phổ biến.

Co hàn inox DN300 SUS304

Inox 304 có khả năng chống ăn mòn tốt, bề mặt sạch và độ bền phù hợp với nhiều môi trường sử dụng. Đây là lựa chọn phổ biến cho hệ thống cấp nước, thực phẩm, đồ uống, thiết bị công nghiệp và các đường ống không làm việc trong môi trường ăn mòn quá mạnh.

Co hàn INOX DN300 SUS316

Inox 316 có khả năng chống ăn mòn tốt hơn trong nhiều môi trường có chứa chloride và hóa chất nhờ thành phần molypden. Vì vậy, loại vật liệu này thường được cân nhắc cho các hệ thống hóa chất, môi trường biển, xử lý nước hoặc những vị trí có yêu cầu cao về khả năng chống ăn mòn.

Ngoài 304 và 316, tùy yêu cầu công trình còn có thể sử dụng các mác inox khác. Khi đặt mua co hàn inox DN300, khách hàng nên xác định rõ mác vật liệu và yêu cầu chứng chỉ chất lượng để đảm bảo sản phẩm phù hợp với môi trường làm việc.

Tiêu chuẩn áp dụng

Co hàn inox DN300 có thể được sản xuất theo nhiều tiêu chuẩn quốc tế khác nhau tùy nguồn hàng. Một số tiêu chuẩn thường gặp đối với phụ kiện hàn đối đầu gồm ASME B16.9, ASTM và các tiêu chuẩn liên quan đến vật liệu thép không gỉ.

ASME B16.9 là tiêu chuẩn thường được sử dụng để quy định kích thước và yêu cầu đối với phụ kiện đường ống hàn đối đầu sản xuất tại nhà máy. Khi sử dụng cho dự án, cần đối chiếu tiêu chuẩn của co với tiêu chuẩn thiết kế của toàn bộ hệ thống để đảm bảo tính đồng bộ.

Đối với vật liệu, các mác inox như 304 hoặc 316 cần được kiểm tra theo tiêu chuẩn vật liệu tương ứng. Với công trình yêu cầu hồ sơ đầy đủ, khách hàng nên yêu cầu CO, CQ hoặc MTC để kiểm tra nguồn gốc, mác vật liệu, tiêu chuẩn sản xuất và các thông số cơ tính liên quan.

Thông tin xem thêm:
Co hàn INOX DN250
Ống INOX DN300 (D325)
Co hàn INOX các loại

Ưu điểm của co hàn inox DN300

1. Một ưu điểm nổi bật của co hàn inox DN300 là độ kín của mối nối cao khi được hàn đúng kỹ thuật. Không giống kết nối ren, mối hàn không có bước ren hoặc khe hở ren có thể trở thành vị trí tích tụ bụi bẩn hoặc gây rò rỉ nếu lắp đặt không đúng.
2. Inox cũng có ưu điểm về khả năng chống ăn mòn và bề mặt dễ vệ sinh. Đây là lý do co hàn inox được sử dụng nhiều trong những hệ thống yêu cầu môi trường đường ống sạch hoặc có tính ăn mòn.
3. Ngoài ra, kết nối hàn giúp hệ thống có kết cấu chắc chắn và phù hợp với đường ống kích thước lớn. Với DN300, phương pháp hàn đặc biệt thuận lợi cho việc tạo tuyến ống ổn định và đáp ứng yêu cầu của các hệ thống công nghiệp.

Ứng dụng của co hàn inox DN300

• Co hàn inox DN300 được ứng dụng trong nhiều lĩnh vực khác nhau. Trong hệ thống cấp nước và xử lý nước, sản phẩm được sử dụng để chuyển hướng các tuyến ống có lưu lượng lớn. Trong các nhà máy công nghiệp, co DN300 có thể xuất hiện trên hệ thống nước làm mát, khí, hóa chất hoặc các đường ống công nghệ.
• Trong ngành thực phẩm và đồ uống, inox 304 hoặc 316 được lựa chọn nhờ khả năng chống ăn mòn và thuận tiện vệ sinh. Với ngành hóa chất, dầu khí hoặc môi trường biển, việc lựa chọn inox 316 hoặc vật liệu phù hợp sẽ phụ thuộc vào tính chất của môi trường và yêu cầu thiết kế.
• Ngoài ra, co hàn inox DN300 còn được sử dụng trong hệ thống PCCC, xử lý nước thải, hệ thống HVAC công nghiệp và các công trình hạ tầng kỹ thuật khi thiết kế yêu cầu sử dụng vật liệu inox.

Hướng dẫn lắp đặt tiêu chuẩn kỹ thuật

• Do DN300 là kích thước lớn, quá trình lắp đặt cần được thực hiện bởi đội ngũ có kinh nghiệm và thiết bị nâng đỡ phù hợp. Trước tiên, cần kiểm tra co và đường ống, đảm bảo đúng kích thước, vật liệu và chiều dày.
• Tiếp theo, làm sạch hai đầu cần hàn, loại bỏ dầu mỡ, bụi bẩn và tạp chất. Đưa co vào vị trí, căn chỉnh sao cho đồng tâm với đường ống, đúng hướng và đúng góc theo bản vẽ. Sau đó tiến hành hàn đính, kiểm tra lại vị trí rồi thực hiện hàn hoàn thiện theo quy trình hàn phù hợp với vật liệu.
• Sau khi hàn, cần kiểm tra mối hàn và thực hiện thử kín hoặc thử áp theo yêu cầu thiết kế. Với những hệ thống quan trọng, có thể cần thực hiện kiểm tra không phá hủy như PT, UT hoặc RT theo tiêu chuẩn nghiệm thu của dự án.

Lựa chọn co hàn inox DN300 chất lượng

Khi mua co hàn inox DN300, khách hàng nên ưu tiên sản phẩm có nguồn gốc rõ ràng, mác inox xác định và tiêu chuẩn sản xuất cụ thể. Không nên lựa chọn chỉ dựa vào giá thành bởi chất lượng vật liệu và độ chính xác kích thước có ảnh hưởng trực tiếp đến quá trình lắp đặt và tuổi thọ hệ thống.

Đối với các dự án yêu cầu hồ sơ kỹ thuật, nên yêu cầu nhà cung cấp cung cấp CO/CQ, MTC, catalogue và thông số kỹ thuật để đối chiếu trước khi nghiệm thu. Đồng thời cần xác định chính xác co DN300 là loại LR hay SR, góc 45° hay 90° và chiều dày phù hợp với đường ống.

Thép Hùng Phát cung cấp co hàn inox DN300 với nhiều lựa chọn về vật liệu, góc co, bán kính và chiều dày, đáp ứng nhu cầu sử dụng trong đường ống công nghiệp và các công trình xây dựng. Khách hàng có thể cung cấp bản vẽ, quy cách đường ống và yêu cầu kỹ thuật để được tư vấn chủng loại co phù hợp với hệ thống.
