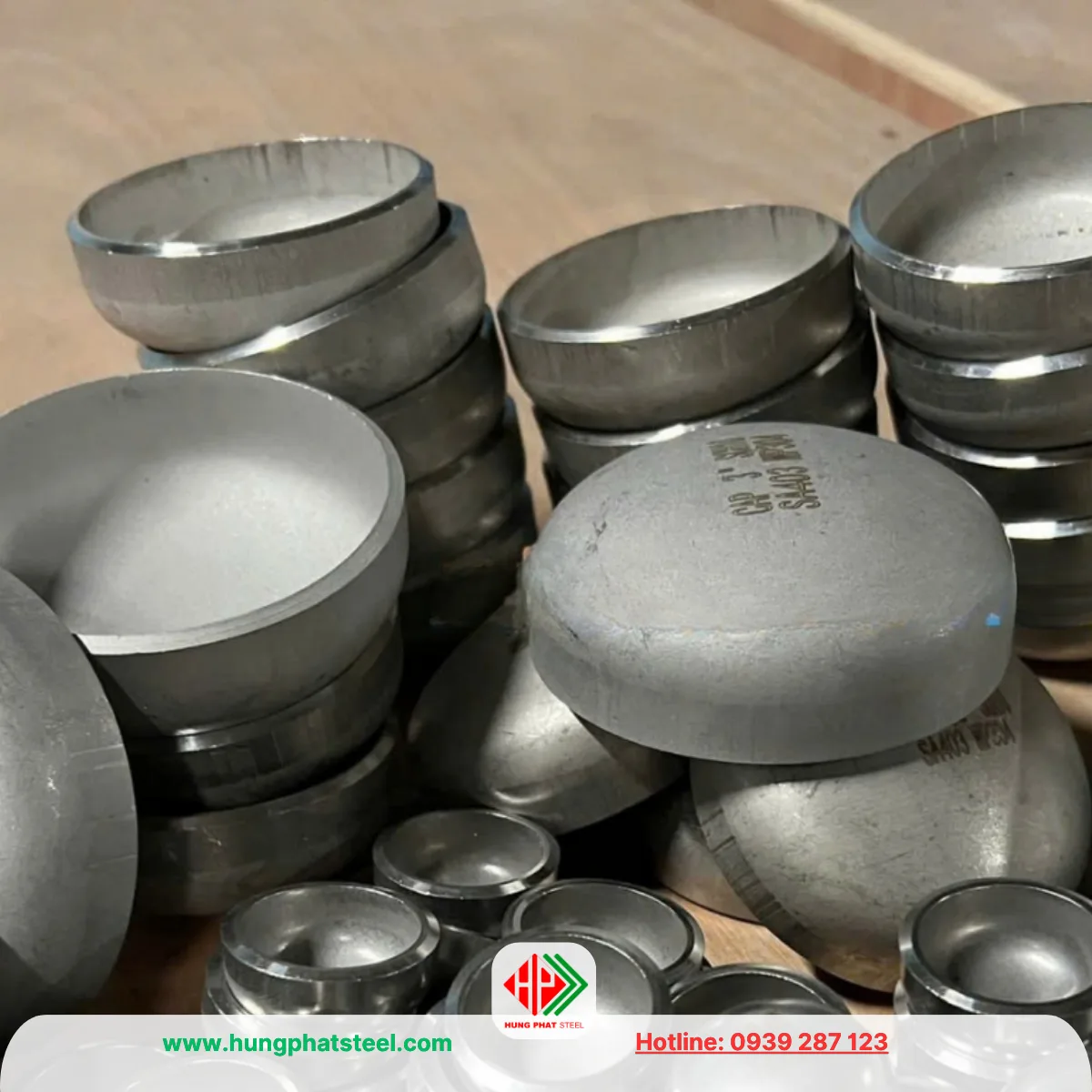

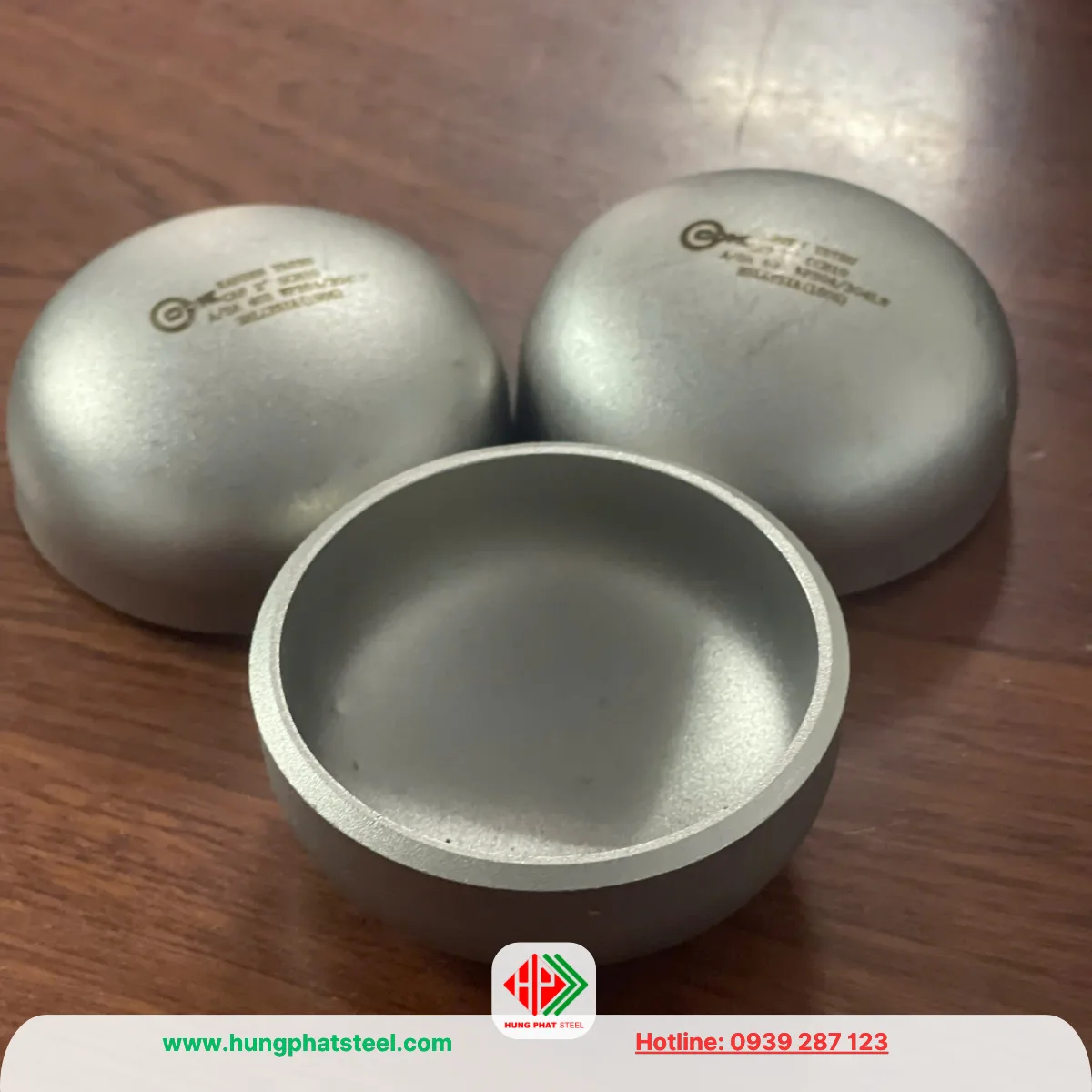

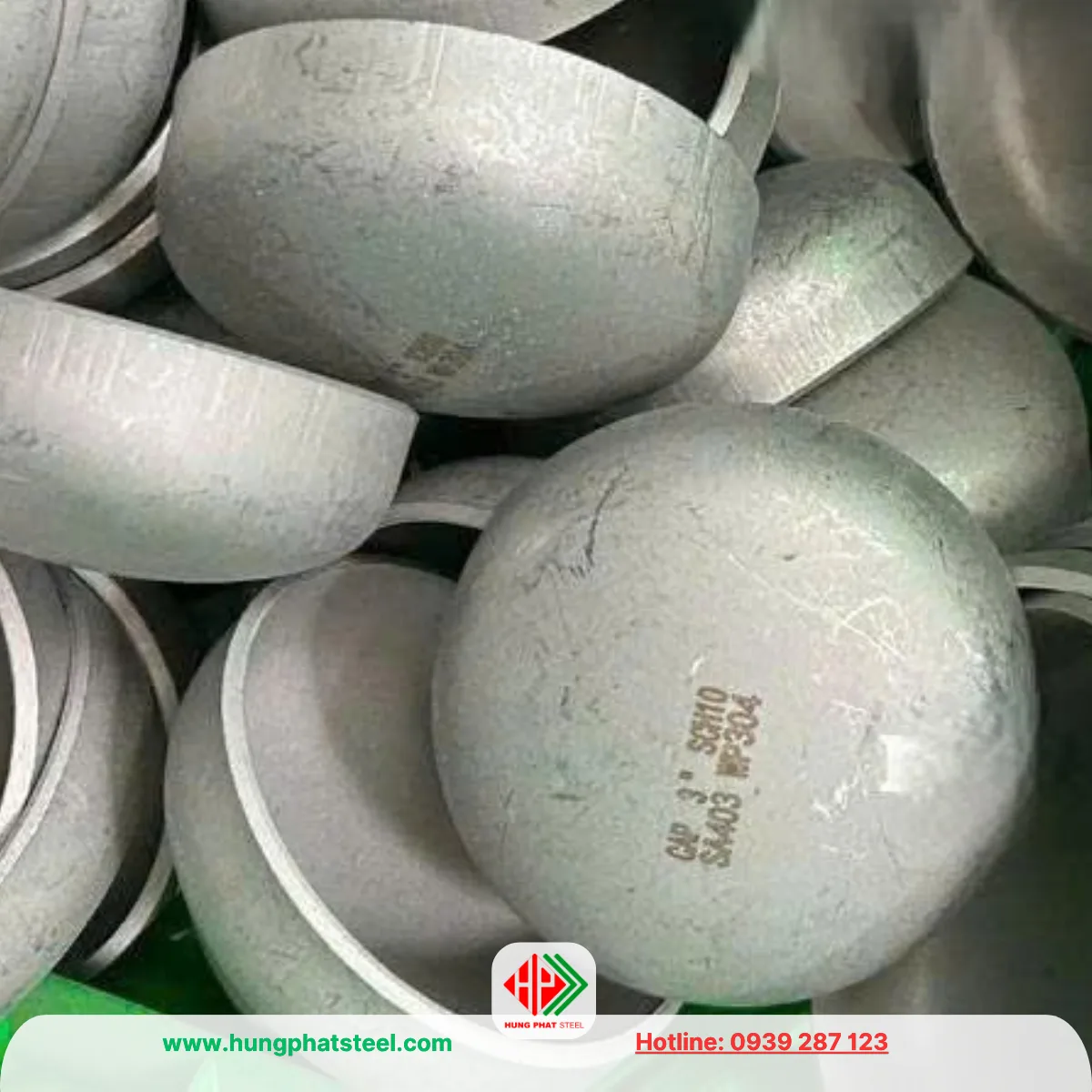

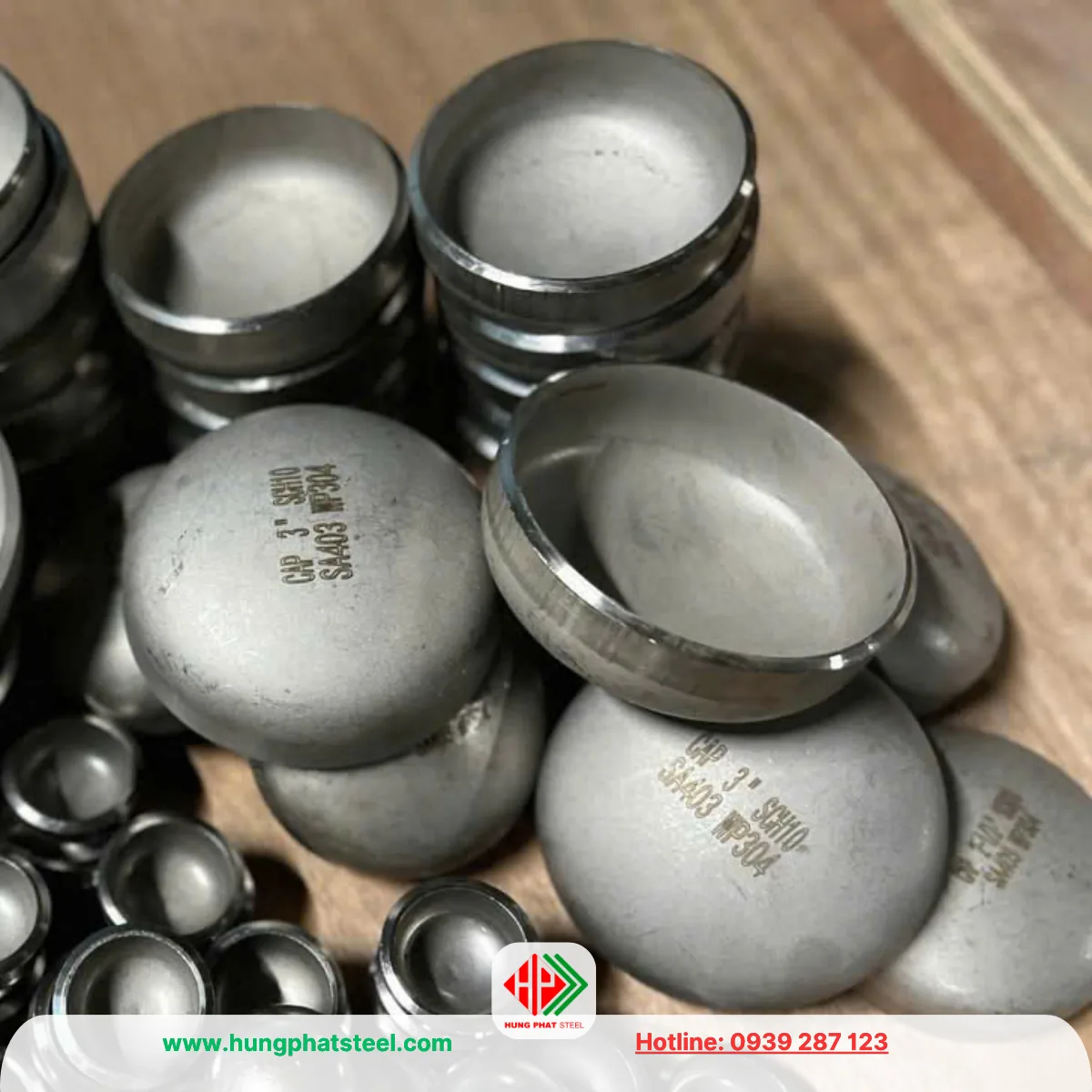

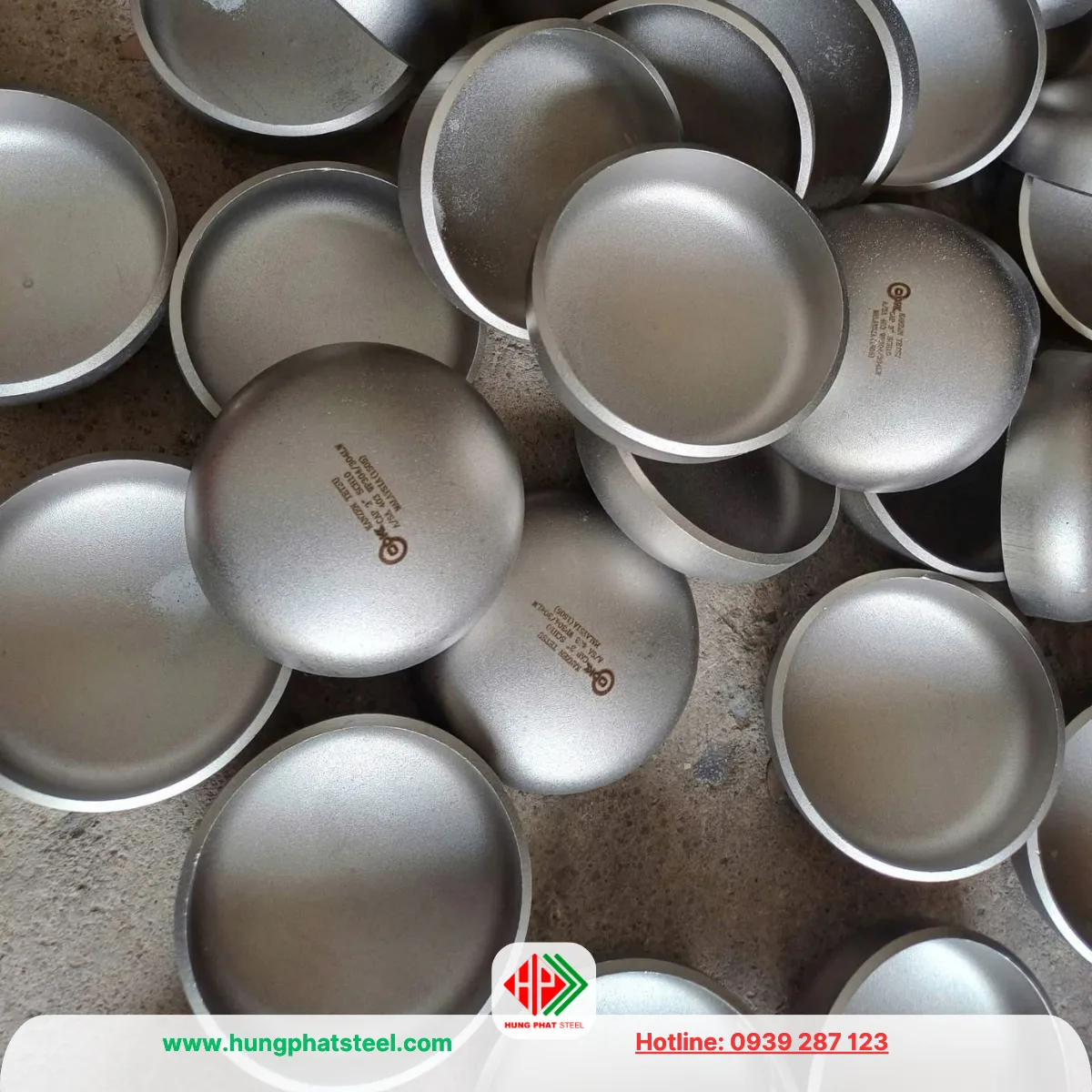

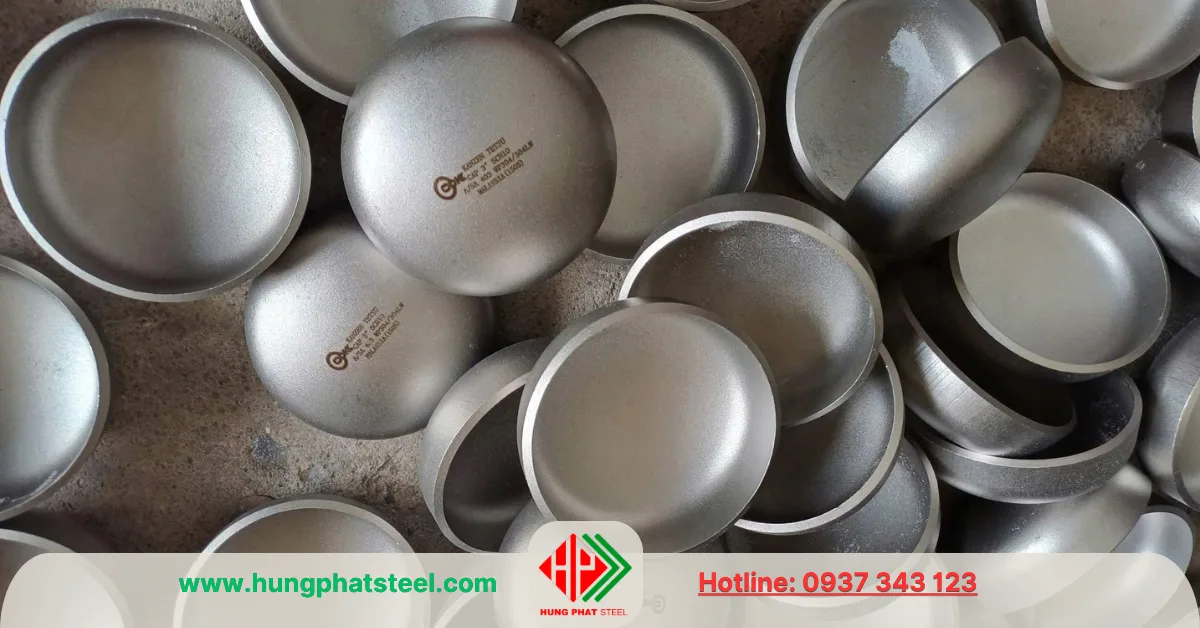

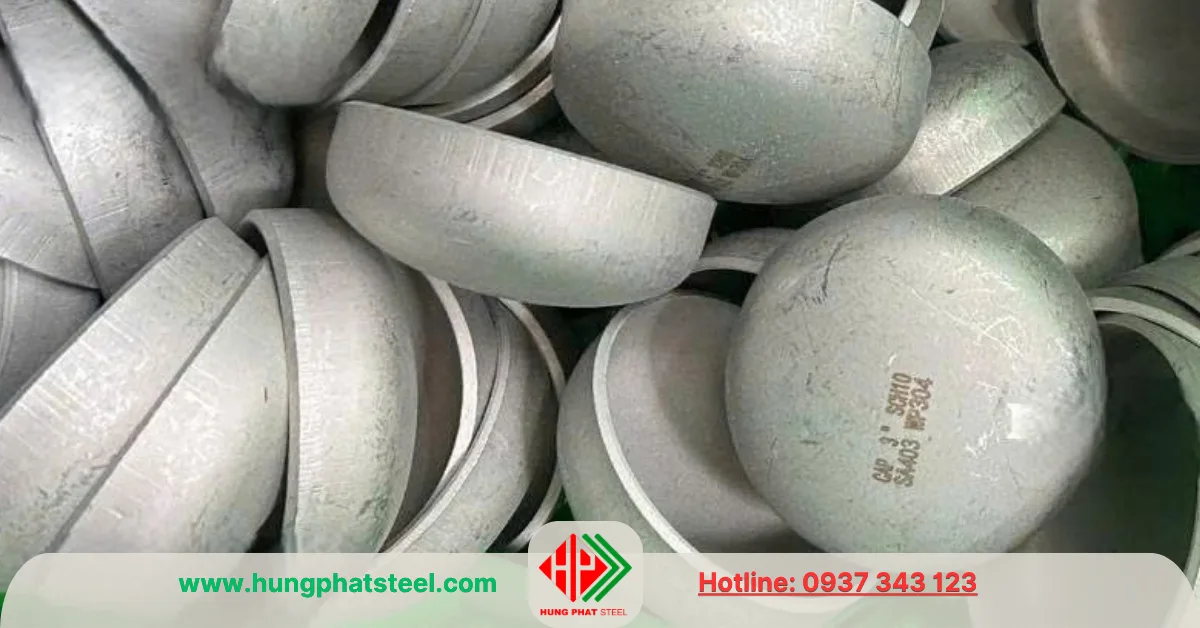

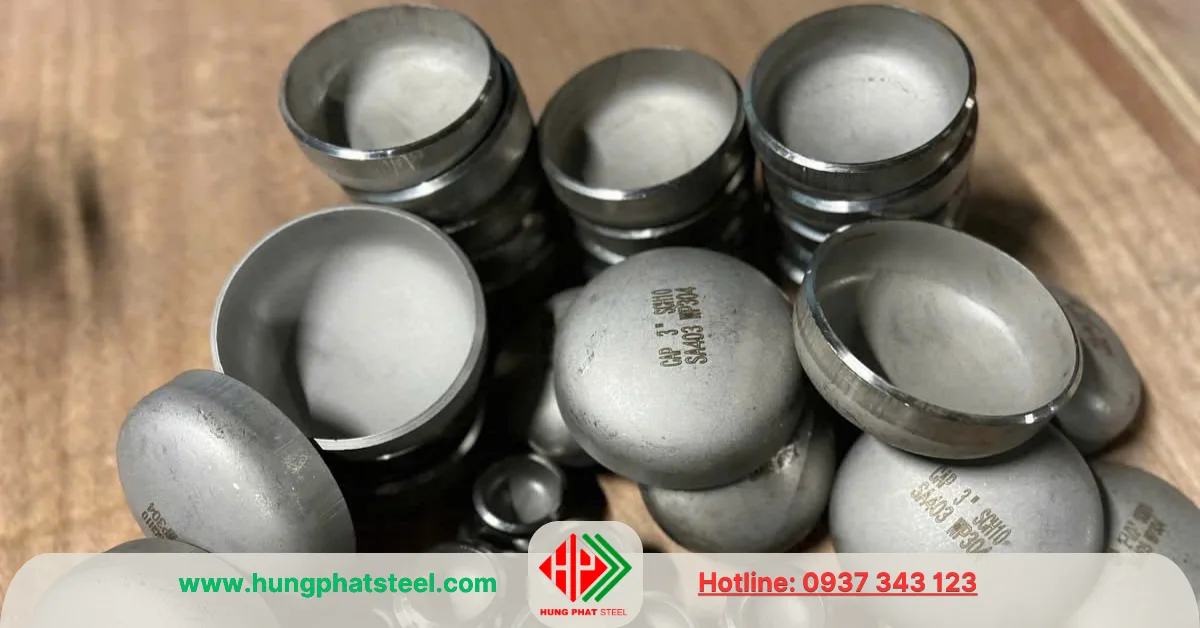

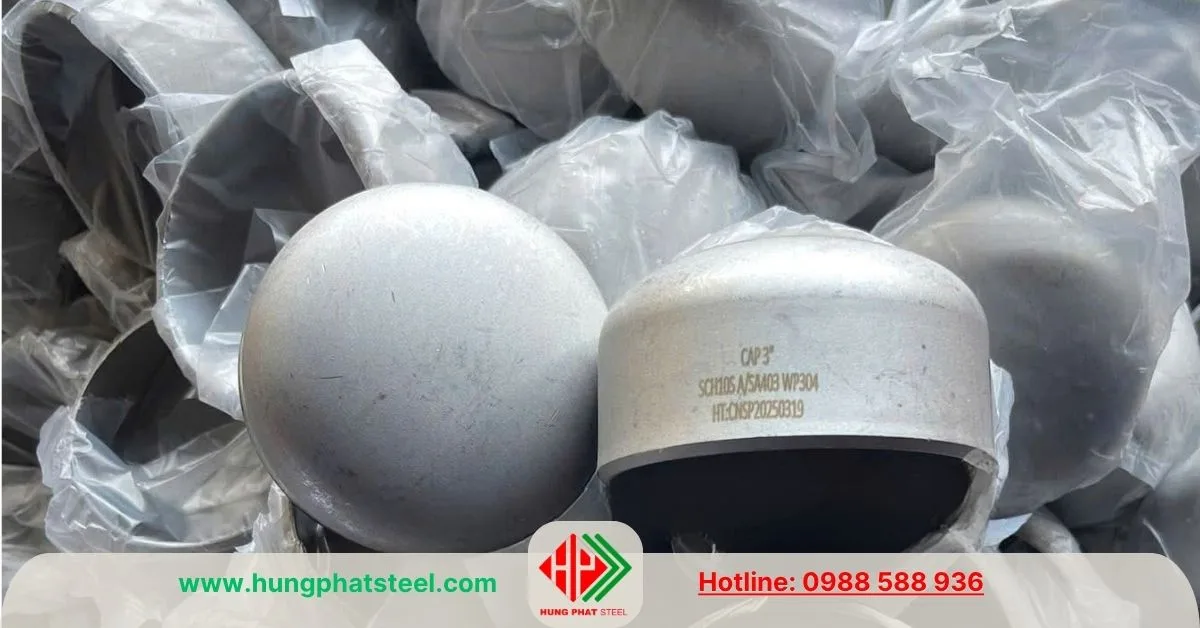

Chén Hàn INOX DN80 (D90)

Mô tả

Chén hàn inox DN80 là phụ kiện hàn đối đầu được sử dụng để bịt kín đầu đường ống, ngăn lưu chất thoát ra ngoài hoặc kết thúc một tuyến ống theo đúng thiết kế kỹ thuật. Đây là một trong những phụ kiện quan trọng trong hệ thống đường ống inox vì giúp đảm bảo độ kín, tăng khả năng chịu áp lực và bảo vệ đầu ống khỏi bụi bẩn, hơi ẩm cũng như các tác động từ môi trường bên ngoài.

Chén Hàn INOX DN80 (D90) – Mô tả chi tiết

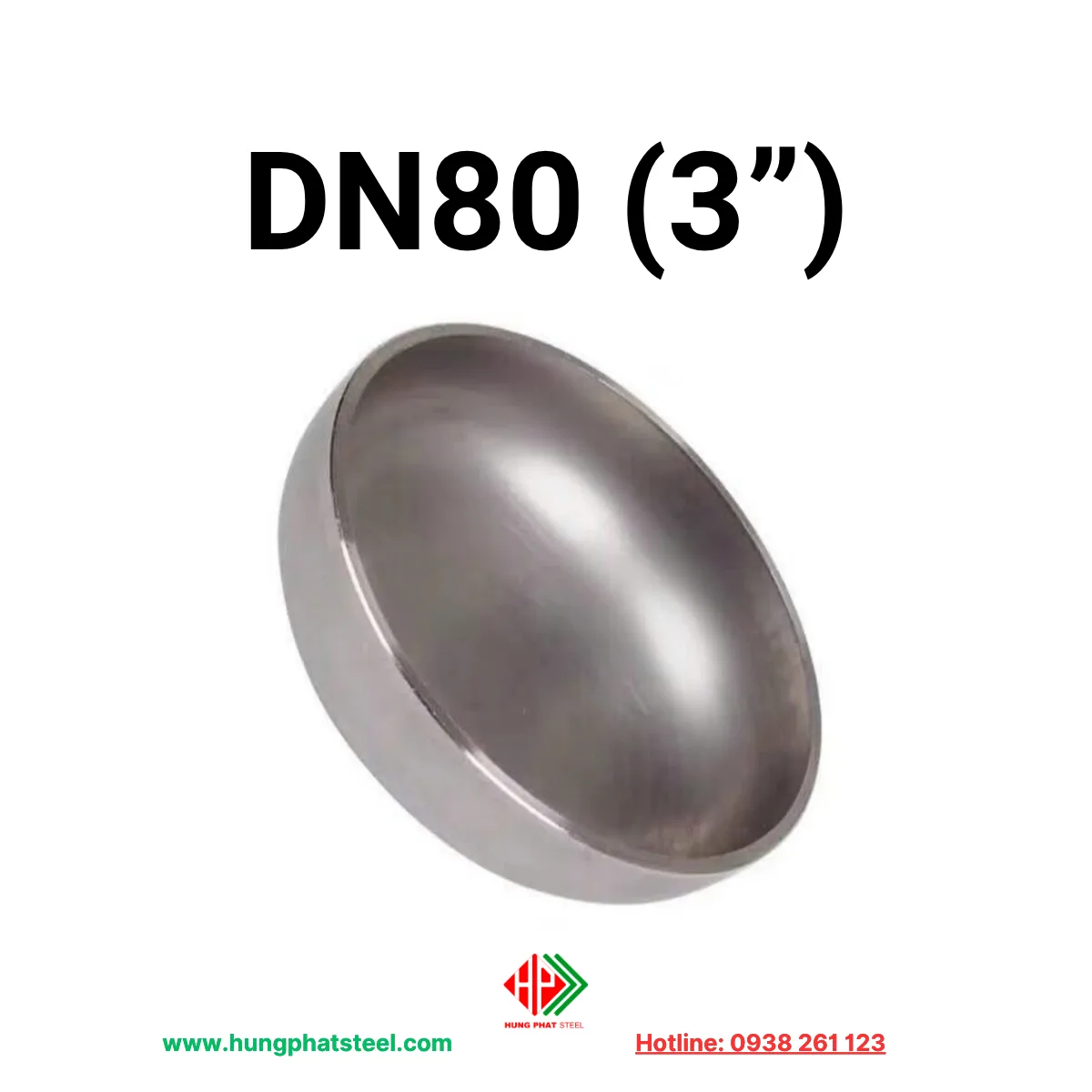

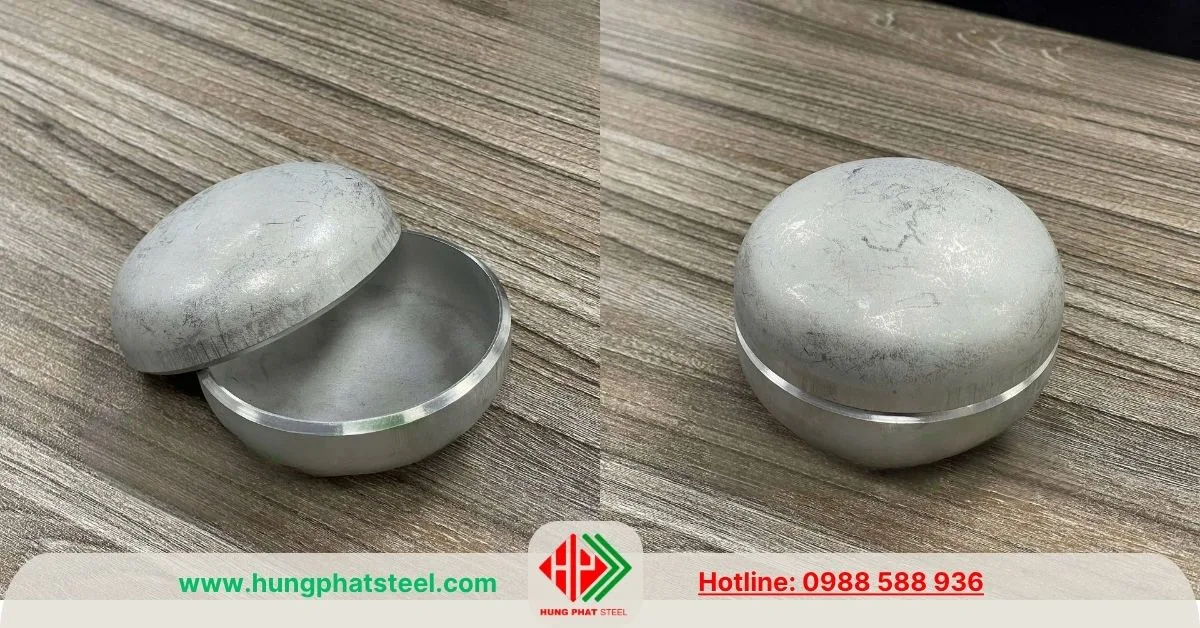

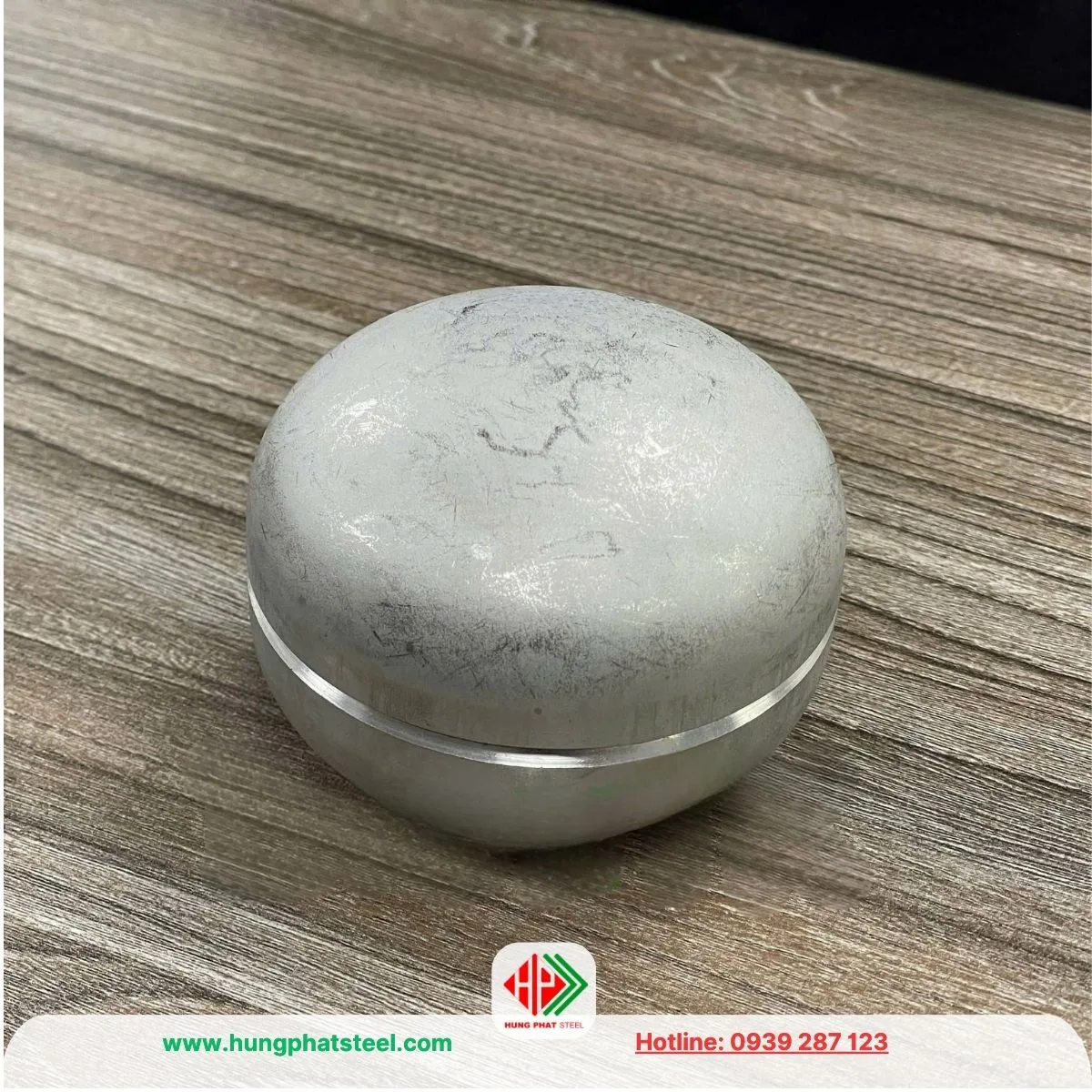

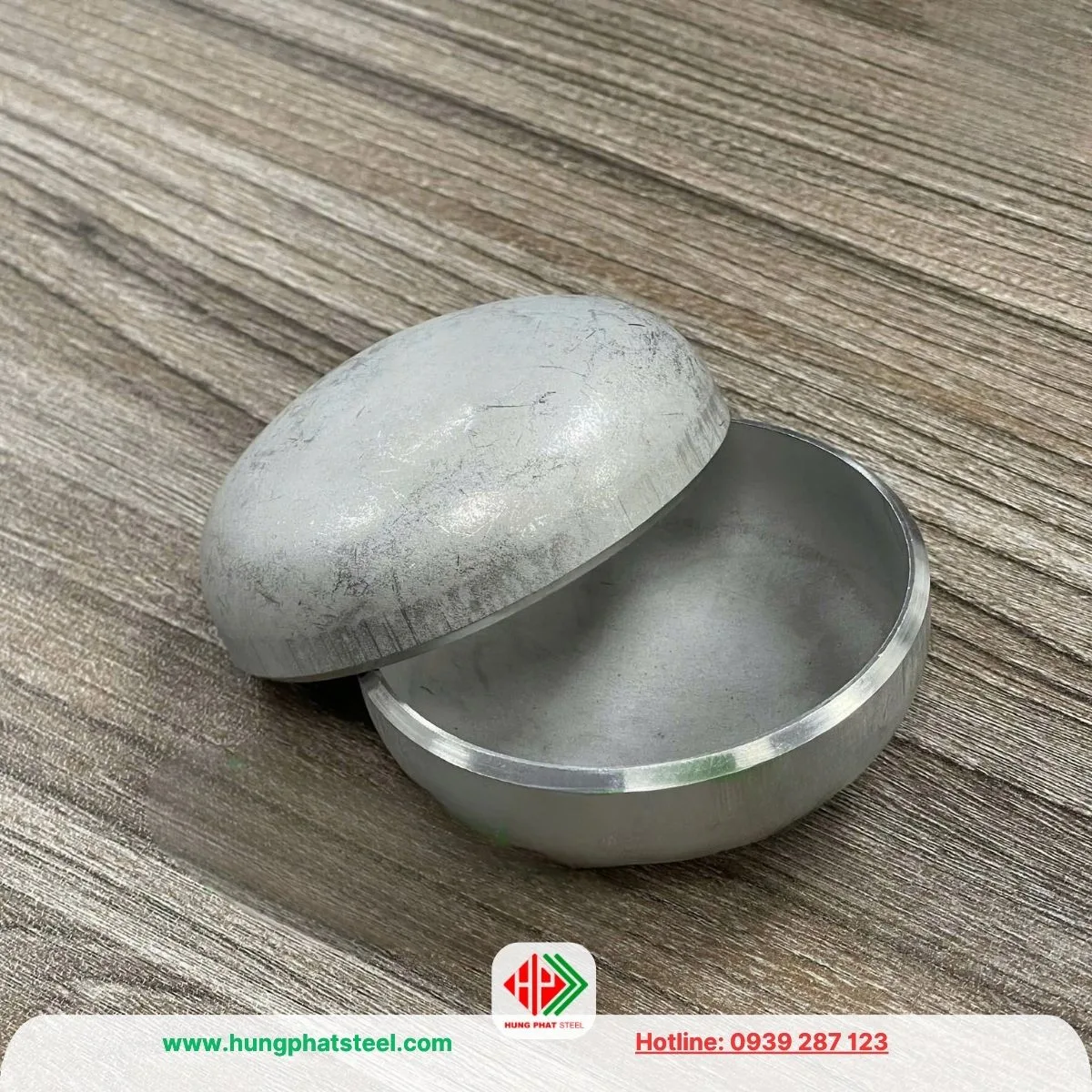

Theo tiêu chuẩn kích thước đường ống, chén hàn inox DN80 tương đương 3 inch, sử dụng cho ống inox có đường kính ngoài 88.9 mm (thường gọi là D90). Chén hàn được kết nối với đường ống bằng phương pháp hàn đối đầu (Butt Weld), tạo nên mối nối liền khối có độ bền cao và tuổi thọ lâu dài.

Sản phẩm được sản xuất từ inox 304, inox 316 hoặc các biến thể inox 304L, inox 316L, phù hợp với nhiều môi trường làm việc như nước sạch, hơi nóng, hóa chất, thực phẩm, dầu khí và công nghiệp đóng tàu.

Thông số kỹ thuật

Một số thông số cơ bản của chén hàn inox DN80 gồm:

• Kích thước danh nghĩa: DN80
• Quy đổi: 3 inch
• Đường kính ngoài đường ống: 88.9 mm (D90)
• Phương pháp kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASTM A403, ASME B16.9
• Độ dày: SCH10S, SCH40S, SCH80, SCH160
• Vật liệu: SUS304, SUS304L, SUS316, SUS316L
• Bề mặt: 2B, BA, tẩy trắng hoặc đánh bóng
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Châu Âu

Thông tin xem thêm:
Ống INOX DN80 (phi 90)
Chén hàn INOX các loại
Chén hàn inox DN65

Phân loại chén hàn inox DN80

Chén hàn inox DN80 SCH10S

SCH10S là loại có thành mỏng, được sử dụng nhiều trong các hệ thống cấp nước, nước tinh khiết, thực phẩm và xử lý nước. Ưu điểm của dòng sản phẩm này là trọng lượng nhẹ, dễ thi công, tiết kiệm chi phí vật tư và thời gian hàn.

Đây là lựa chọn phù hợp cho các hệ thống làm việc ở áp suất thấp hoặc trung bình, nơi yêu cầu khả năng chống ăn mòn nhưng không cần thành ống quá dày.

Chén hàn inox DN80 SCH40S

SCH40S có độ dày lớn hơn SCH10S, mang lại khả năng chịu áp lực và chịu nhiệt tốt hơn. Loại này được sử dụng phổ biến trong hệ thống hơi nóng, khí nén, dẫn dầu, hóa chất và các dây chuyền sản xuất công nghiệp.

Nhờ độ bền cơ học cao, chén hàn SCH40S giúp hệ thống vận hành ổn định trong thời gian dài, hạn chế nguy cơ biến dạng khi áp suất thay đổi.

Chén hàn inox DN80 SCH80

Đây là các dòng phụ kiện có thành rất dày, được thiết kế dành cho hệ thống áp suất cao hoặc môi trường làm việc khắc nghiệt.

Sản phẩm thường được sử dụng trong ngành dầu khí, hóa dầu, nhiệt điện, đóng tàu, khai khoáng và các hệ thống đường ống công nghiệp yêu cầu độ an toàn cao.

Chén hàn inox 304 DN80 (D90)

Inox 304 là vật liệu phổ biến nhất hiện nay. Với thành phần khoảng 18–20% Crom (Cr) và 8–10,5% Niken (Ni), inox 304 có khả năng chống oxy hóa và chống ăn mòn rất tốt trong môi trường nước sạch, không khí ẩm và nhiều loại hóa chất nhẹ.

Loại chén hàn này được ứng dụng rộng rãi trong hệ thống cấp nước, thực phẩm, đồ uống, xử lý nước, khí nén và các công trình cơ điện.

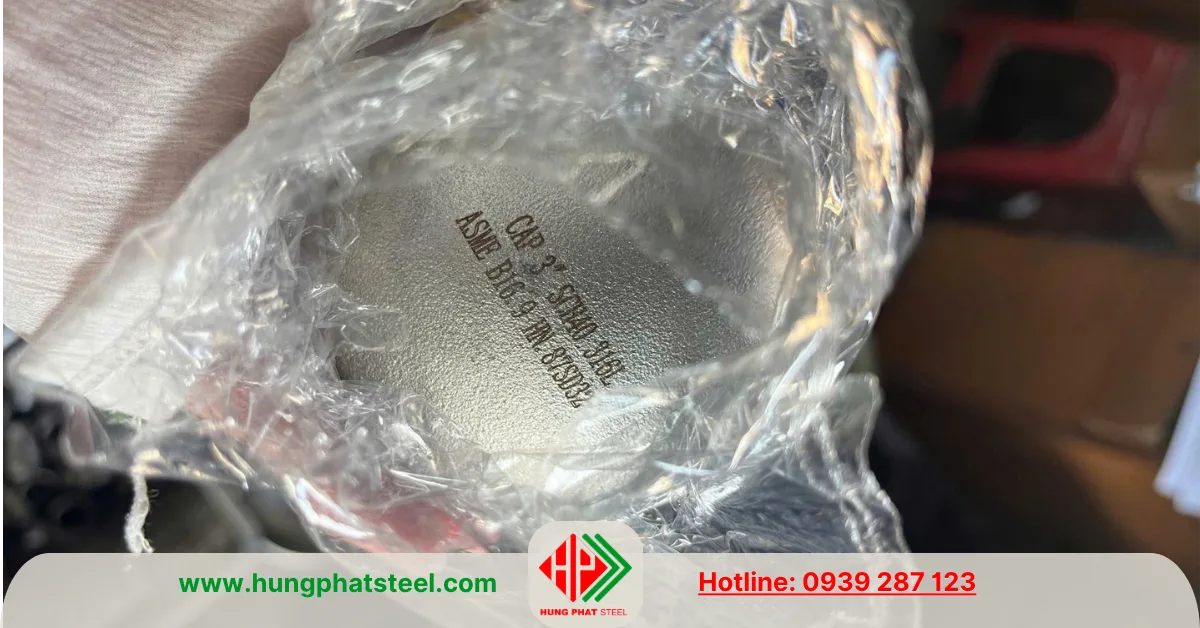

Chén hàn inox 316 DN80 (D90)

Inox 316 được bổ sung khoảng 2–3% Molypden (Mo) giúp tăng khả năng chống ăn mòn trong môi trường có chứa muối, axit và hóa chất mạnh.

Nhờ đặc tính này, chén hàn inox 316 DN80 được lựa chọn cho hệ thống xử lý nước biển, nhà máy hóa chất, dược phẩm, đóng tàu, sản xuất phân bón và các công trình ven biển.

Quy trình sản xuất chén hàn inox DN80

Chén hàn inox DN80 được sản xuất từ thép không gỉ theo quy trình kiểm soát nghiêm ngặt nhằm đảm bảo độ chính xác về kích thước và chất lượng.

Đầu tiên, nguyên liệu inox được cắt từ tấm hoặc phôi thép không gỉ theo đúng kích thước yêu cầu. Sau đó, vật liệu được gia nhiệt và đưa vào máy dập hoặc máy ép thủy lực để tạo hình bán cầu. Quá trình này giúp chén có kết cấu đồng đều, không xuất hiện các vết nứt hay biến dạng.

Sau khi tạo hình, mép chén được gia công vát theo tiêu chuẩn ASME B16.9 để thuận tiện cho việc hàn đối đầu với đường ống. Cuối cùng, sản phẩm được xử lý bề mặt, tẩy sạch lớp oxit, đánh bóng nếu cần và kiểm tra kích thước, độ dày trước khi đóng gói xuất xưởng.

Tiêu chuẩn sản xuất

Chén hàn inox DN80 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép và vận hành đồng bộ.

• ASTM A403: Quy định vật liệu và yêu cầu kỹ thuật đối với phụ kiện hàn inox.
• ASME B16.9: Quy định kích thước, dung sai và hình dạng của phụ kiện hàn đối đầu.
• ASTM A240: Tiêu chuẩn đối với thép tấm inox dùng để chế tạo phụ kiện.
• ISO 9001: Tiêu chuẩn quản lý chất lượng trong quá trình sản xuất.

Việc tuân thủ các tiêu chuẩn này giúp sản phẩm có độ chính xác cao, mối hàn ổn định và tương thích với các hệ thống đường ống quốc tế.

Ứng dụng thực tế

Nhờ khả năng chống ăn mòn và chịu áp lực tốt, chén hàn inox DN80 được sử dụng trong nhiều lĩnh vực khác nhau.

Trong hệ thống cấp nước và xử lý nước, sản phẩm được dùng để bịt kín các đầu chờ, đầu đường ống hoặc các tuyến ống dự phòng. Trong ngành thực phẩm và đồ uống, chén hàn inox giúp đảm bảo tiêu chuẩn vệ sinh nhờ bề mặt nhẵn bóng, không bám cặn và dễ vệ sinh.

Ở lĩnh vực hóa chất và dầu khí, phụ kiện có khả năng chịu được áp suất lớn, nhiệt độ cao và môi trường có tính ăn mòn mạnh. Ngoài ra, sản phẩm còn được ứng dụng trong các nhà máy giấy, xi măng, nhiệt điện, hệ thống HVAC, phòng cháy chữa cháy, đóng tàu và các công trình cơ điện.

Những lưu ý khi lựa chọn

Để lựa chọn đúng sản phẩm, trước tiên cần xác định chính xác đường kính ngoài của đường ống là 88.9 mm, tương ứng với DN80.

Tiếp theo, cần lựa chọn độ dày SCH phù hợp với áp suất thiết kế của hệ thống. Đối với hệ thống nước sạch hoặc thực phẩm, SCH10S thường đáp ứng tốt yêu cầu sử dụng. Với hệ thống công nghiệp chịu áp lực cao, nên ưu tiên SCH40S, SCH80 hoặc SCH160.

Về vật liệu, inox 304 phù hợp với hầu hết các ứng dụng thông thường. Nếu hệ thống làm việc trong môi trường có hóa chất, nước biển hoặc nồng độ muối cao, inox 316 sẽ là lựa chọn tối ưu nhờ khả năng chống ăn mòn vượt trội.

Ngoài ra, nên ưu tiên sản phẩm có đầy đủ chứng từ CO, CQ và được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9 để đảm bảo chất lượng và khả năng lắp đặt đồng bộ.

Đơn vị phân phối chén hàn inox DN80 uy tín

Thép Hùng Phát chuyên nhập khẩu và phân phối chén hàn inox DN80 cùng đầy đủ các loại phụ kiện hàn inox từ DN15 đến DN600. Sản phẩm được sản xuất từ inox 304, inox 316 theo tiêu chuẩn ASTM A403 và ASME B16.9, có nhiều lựa chọn về độ dày như SCH10S, SCH40S, SCH80 và SCH160. Hàng hóa luôn sẵn kho với đầy đủ chứng từ CO, CQ, đáp ứng yêu cầu của các công trình cấp nước, xử lý nước, thực phẩm, hóa chất, dầu khí, nhiệt điện và nhiều dự án công nghiệp trên toàn quốc.

Với kinh nghiệm nhiều năm trong lĩnh vực vật tư đường ống, Thép Hùng Phát cam kết cung cấp sản phẩm chất lượng cao, giá cạnh tranh, giao hàng nhanh và hỗ trợ kỹ thuật chuyên sâu cho mọi công trình.
