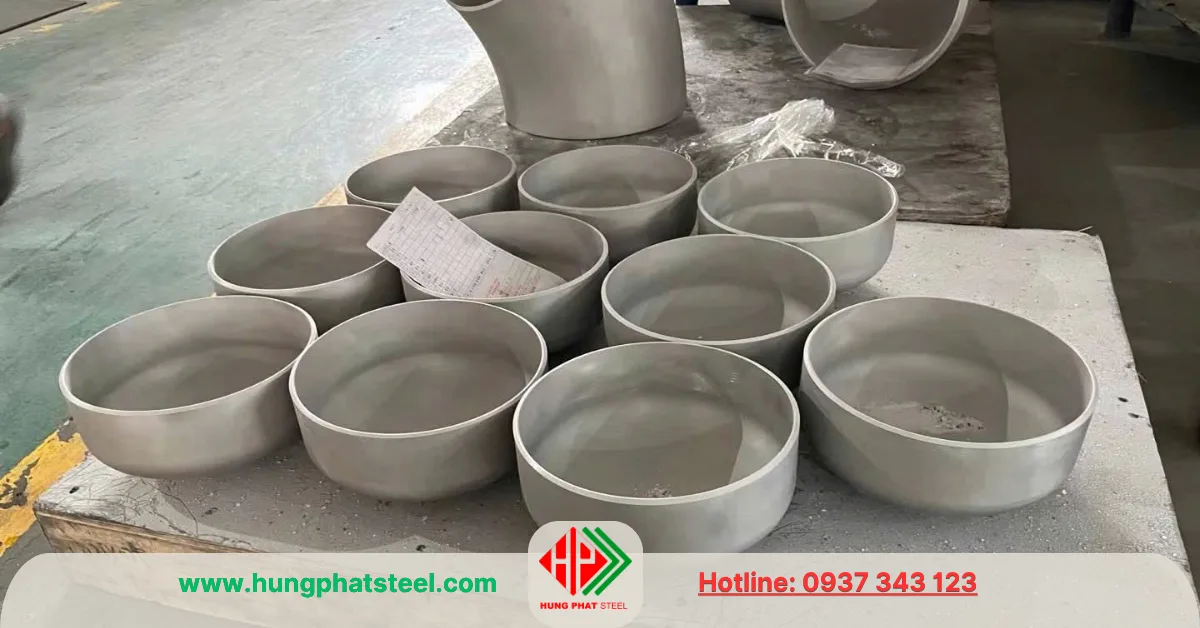

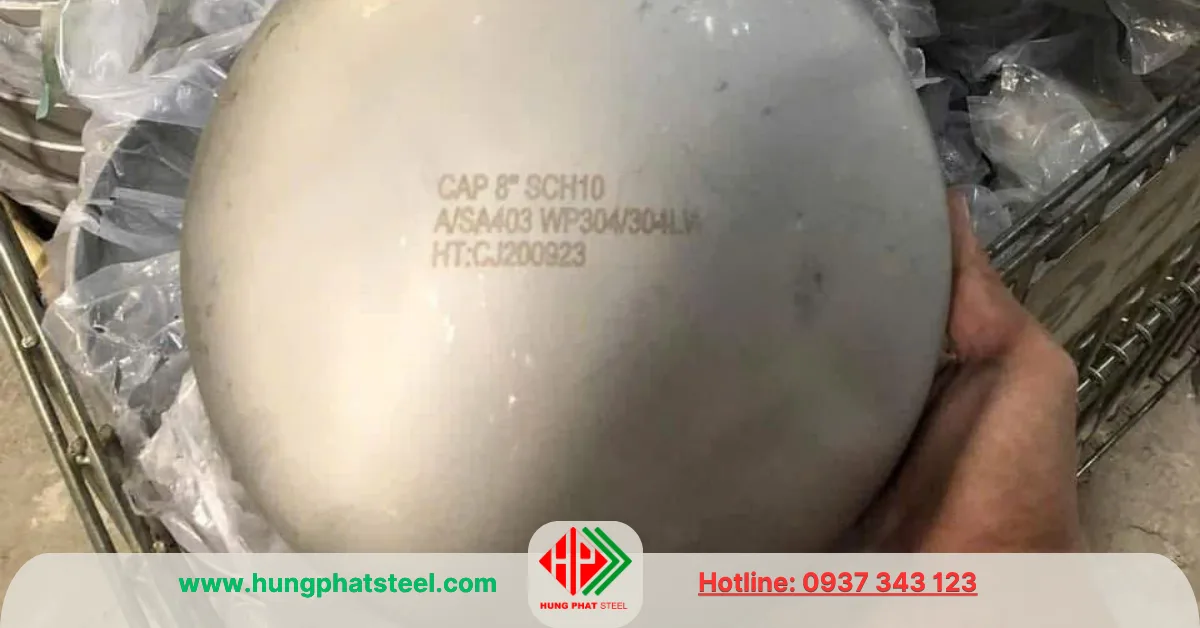

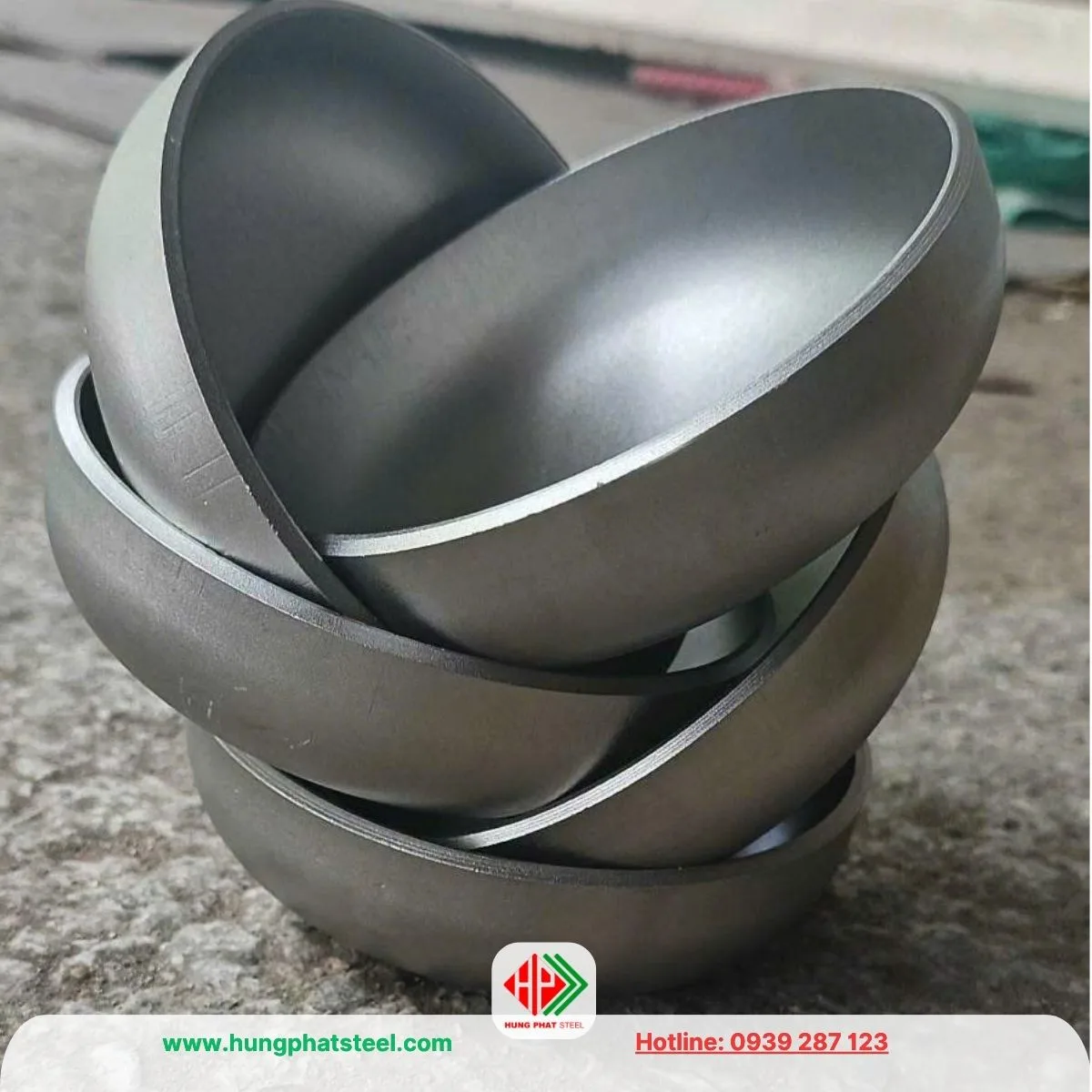

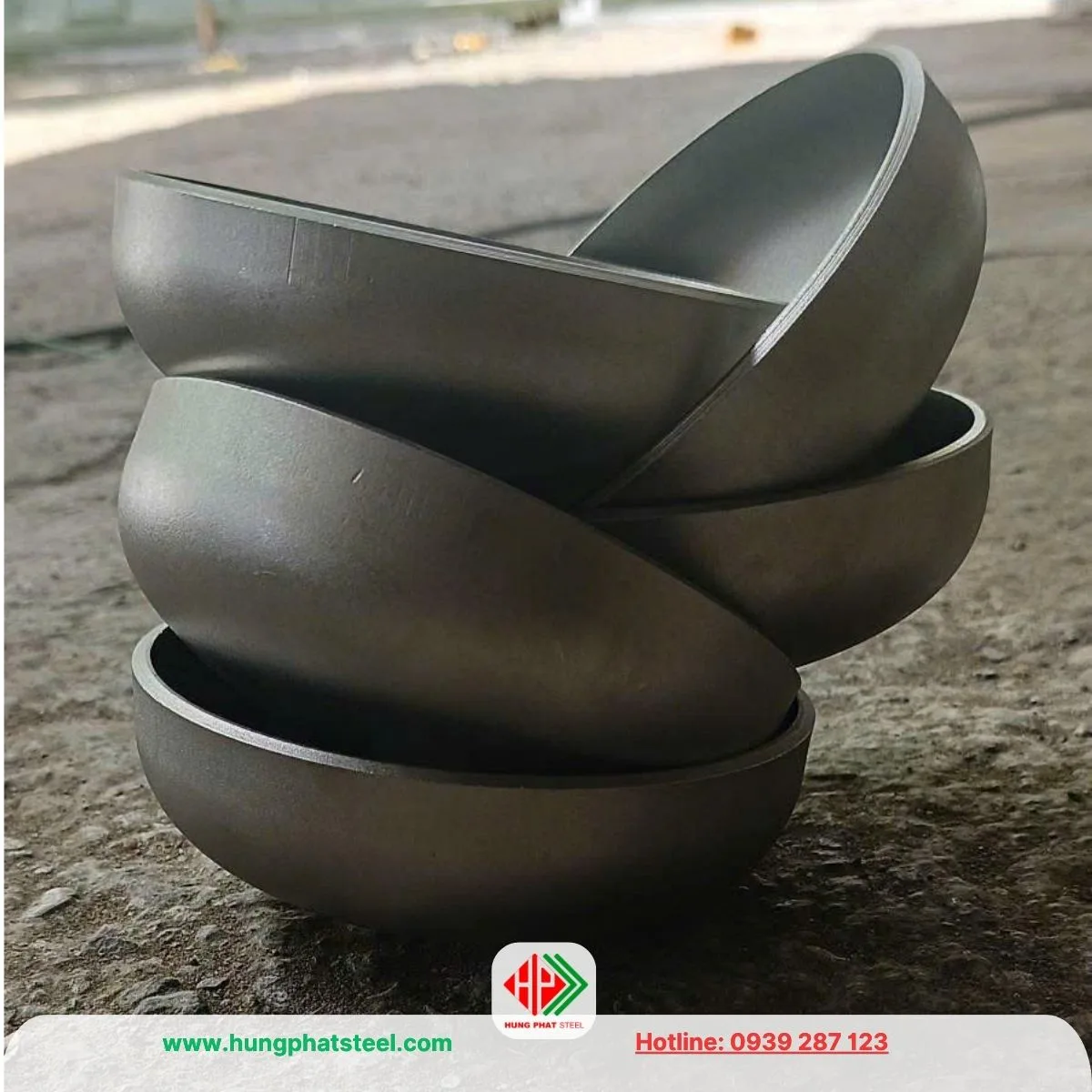

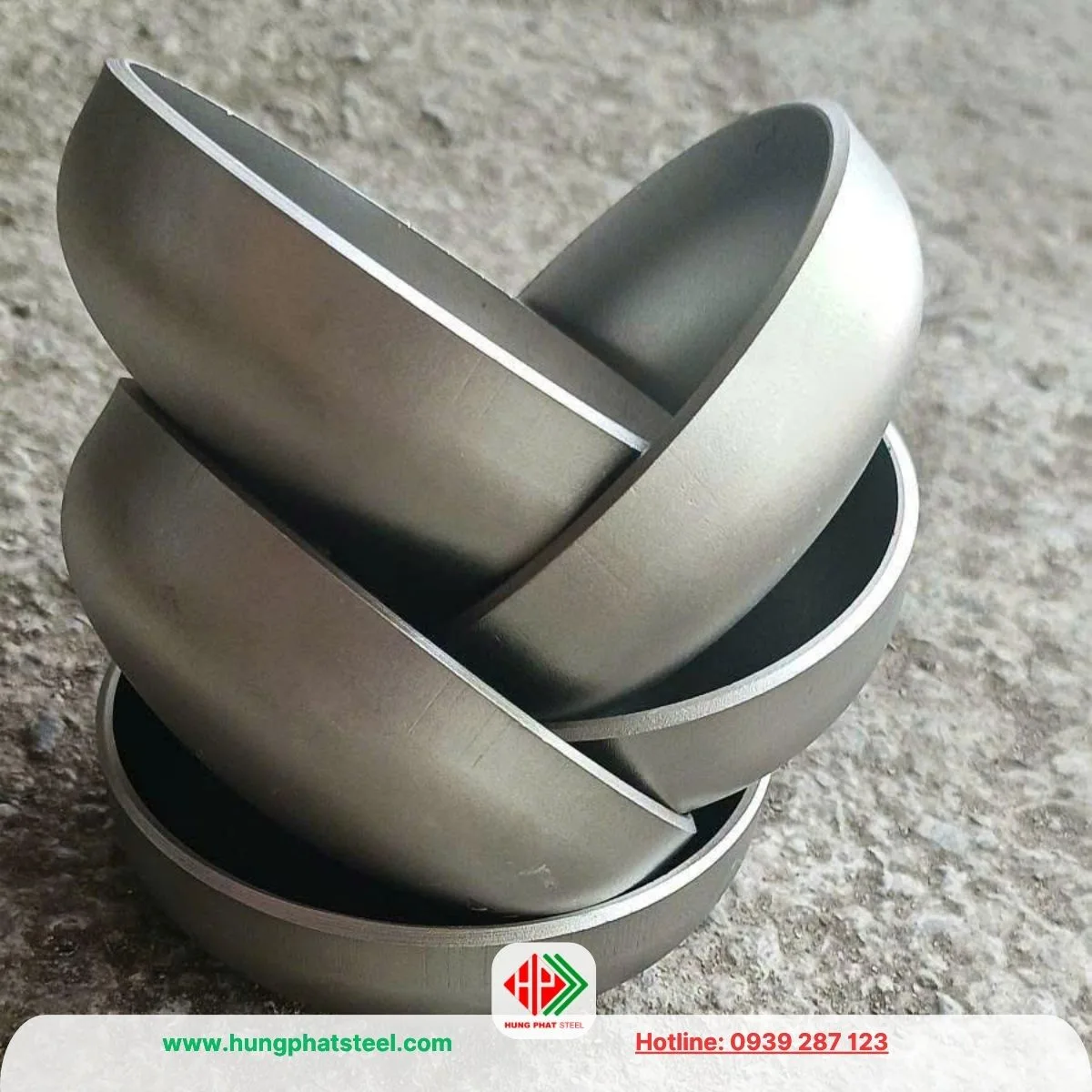

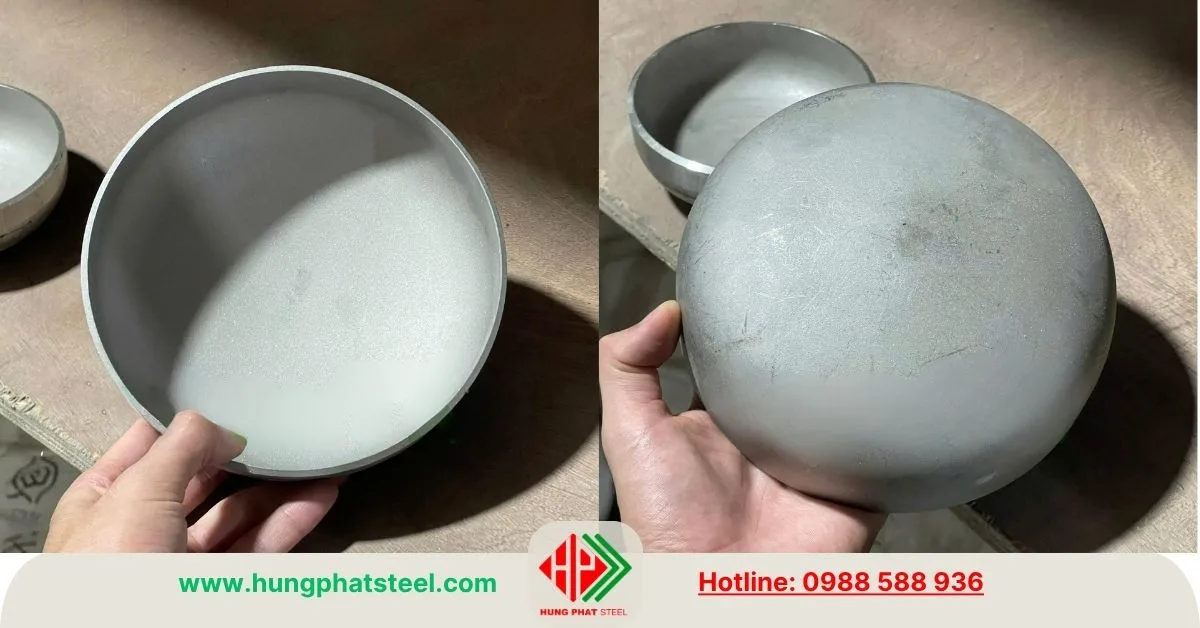

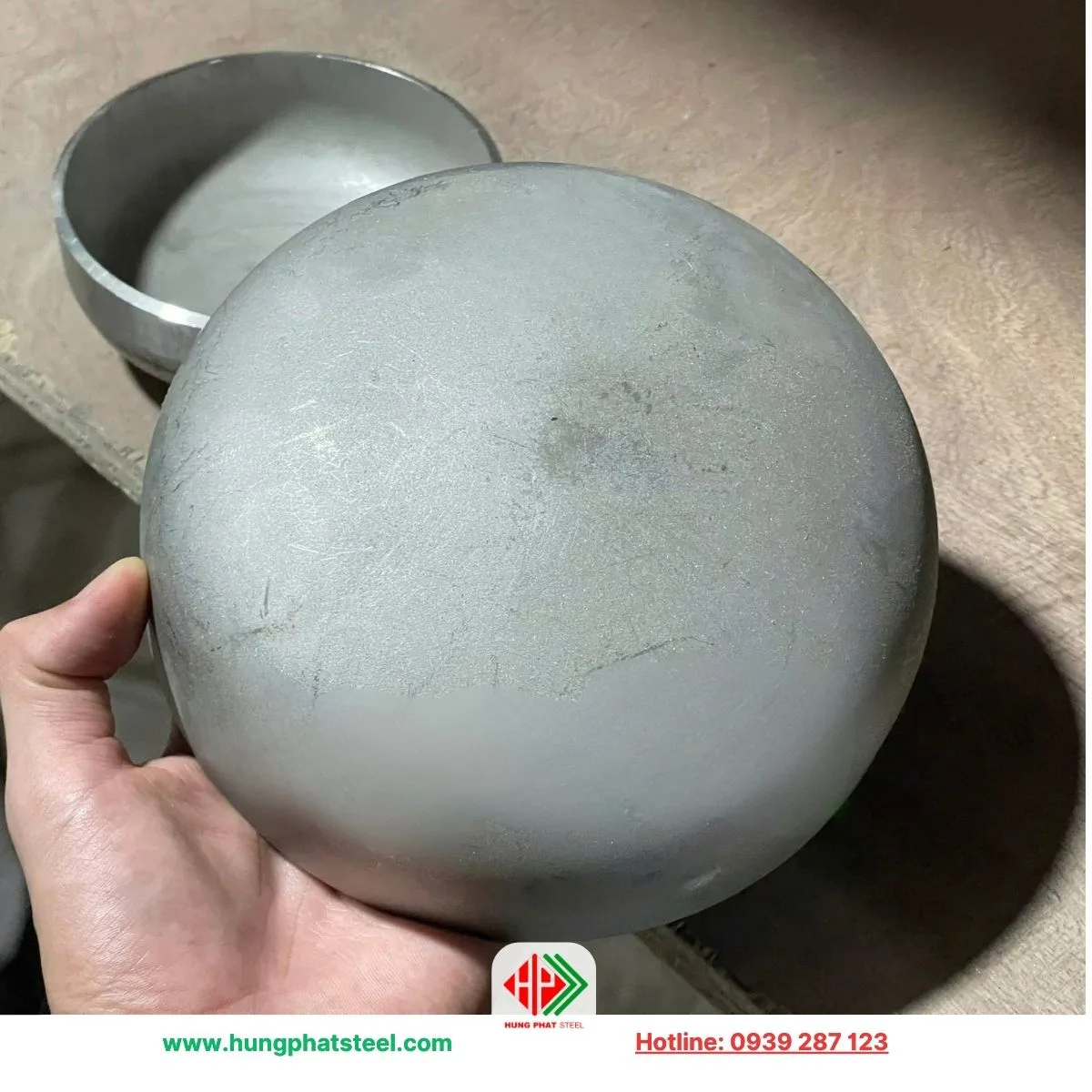

Chén Hàn INOX DN200 (D219, 8inch)

Mô tả

Chén hàn inox DN200 là phụ kiện đường ống được sử dụng để bịt kín đầu ống bằng phương pháp hàn đối đầu (Butt Weld). Sau khi hàn hoàn thiện, phụ kiện và đường ống tạo thành một kết cấu liền khối có độ kín cao, giúp ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất và bảo vệ đầu ống khỏi tác động của môi trường bên ngoài.

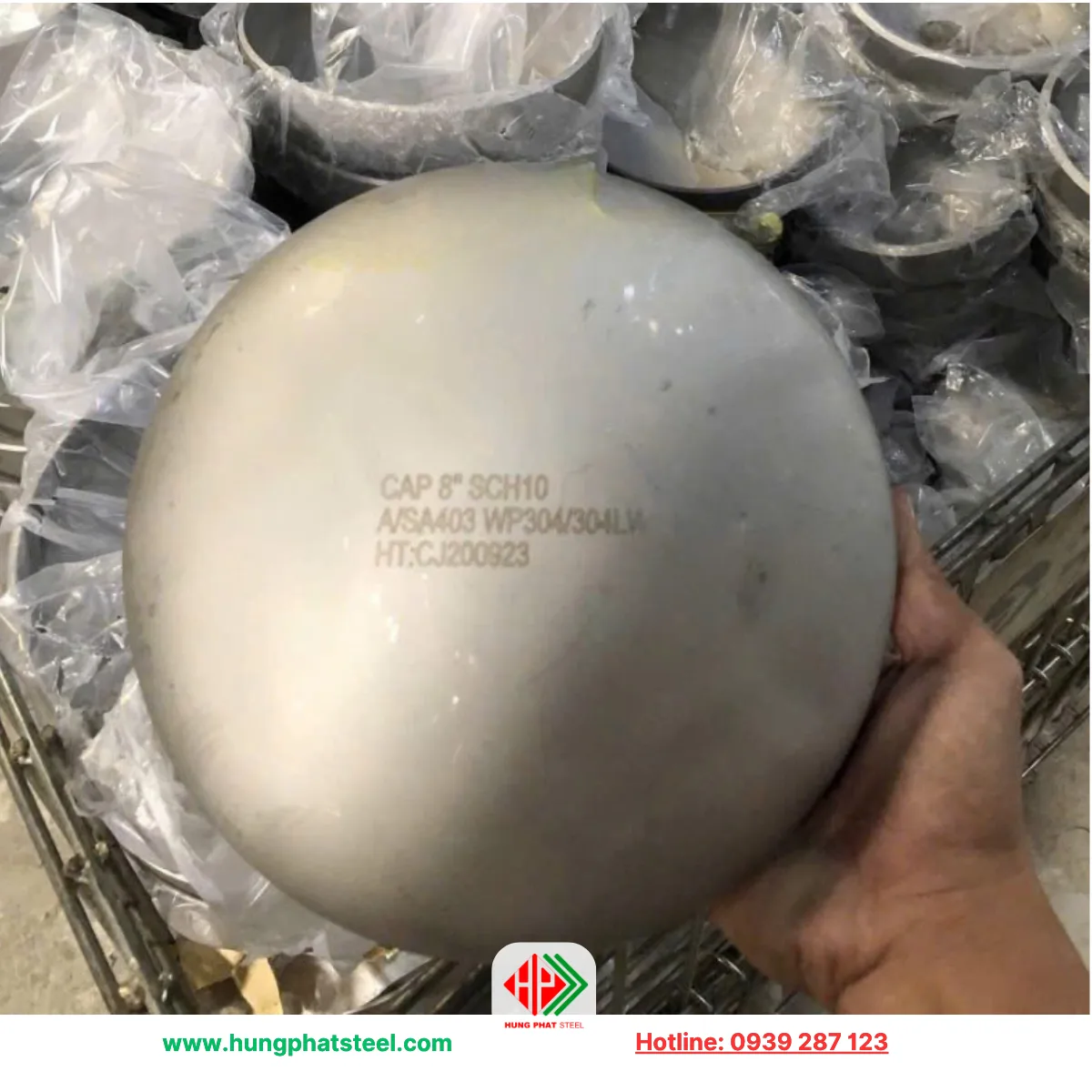

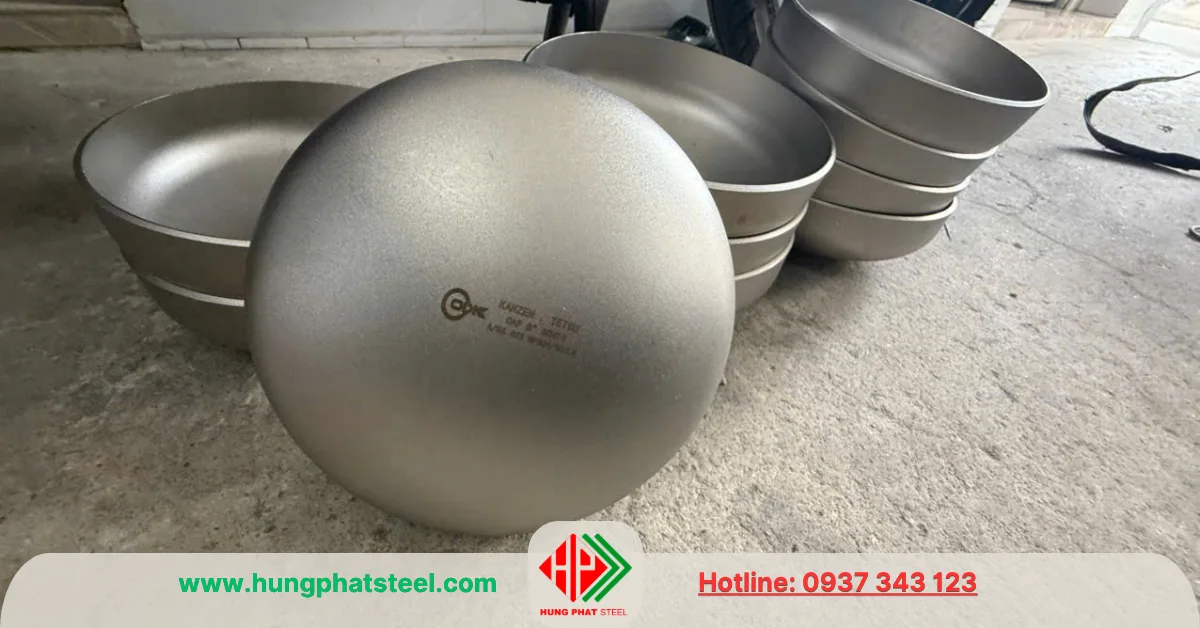

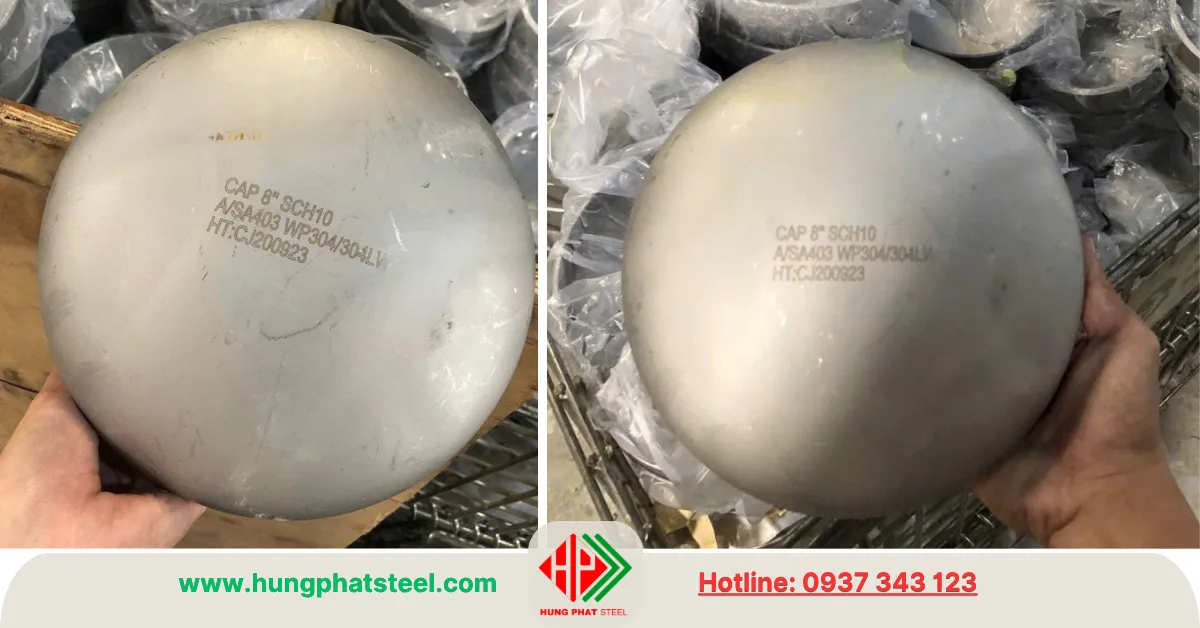

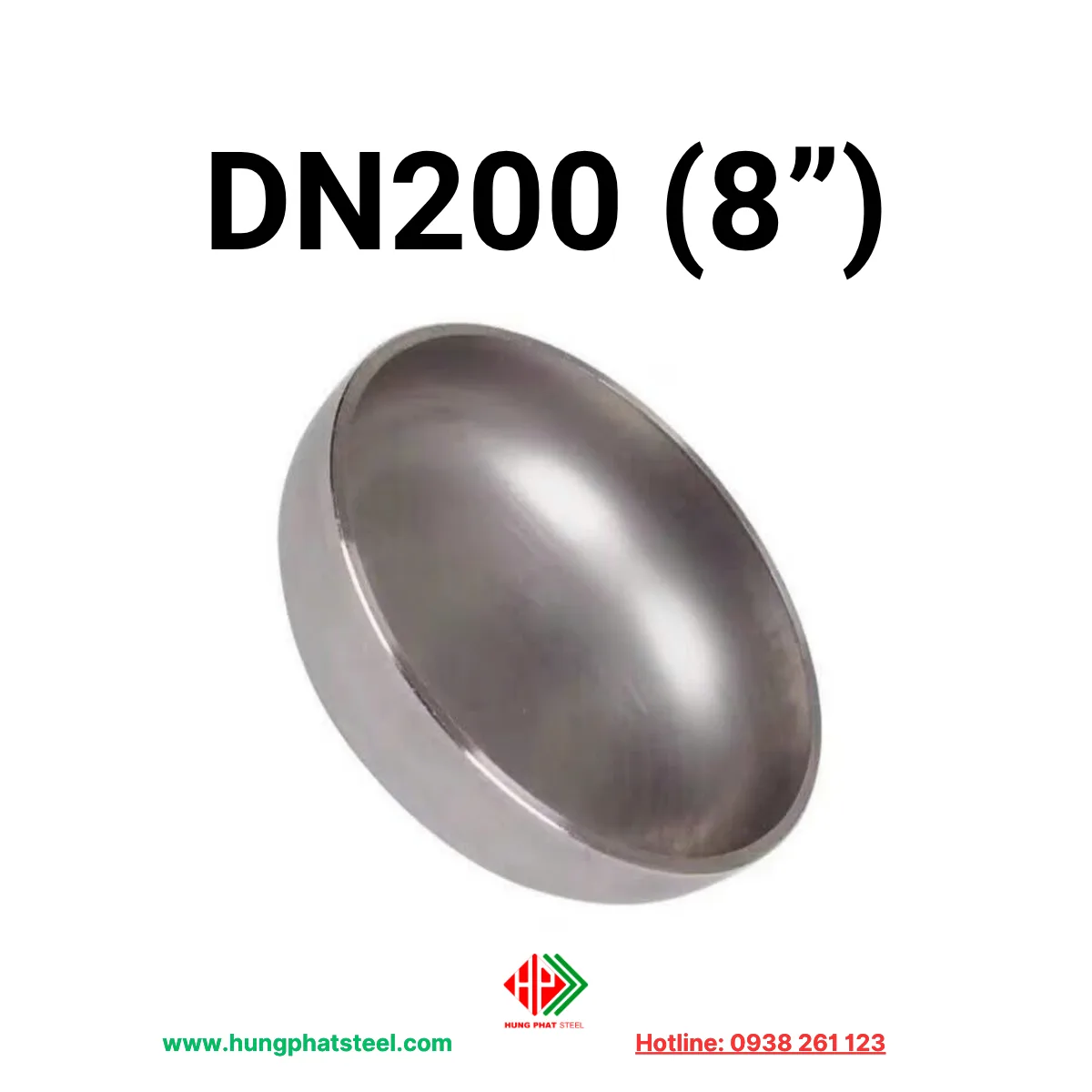

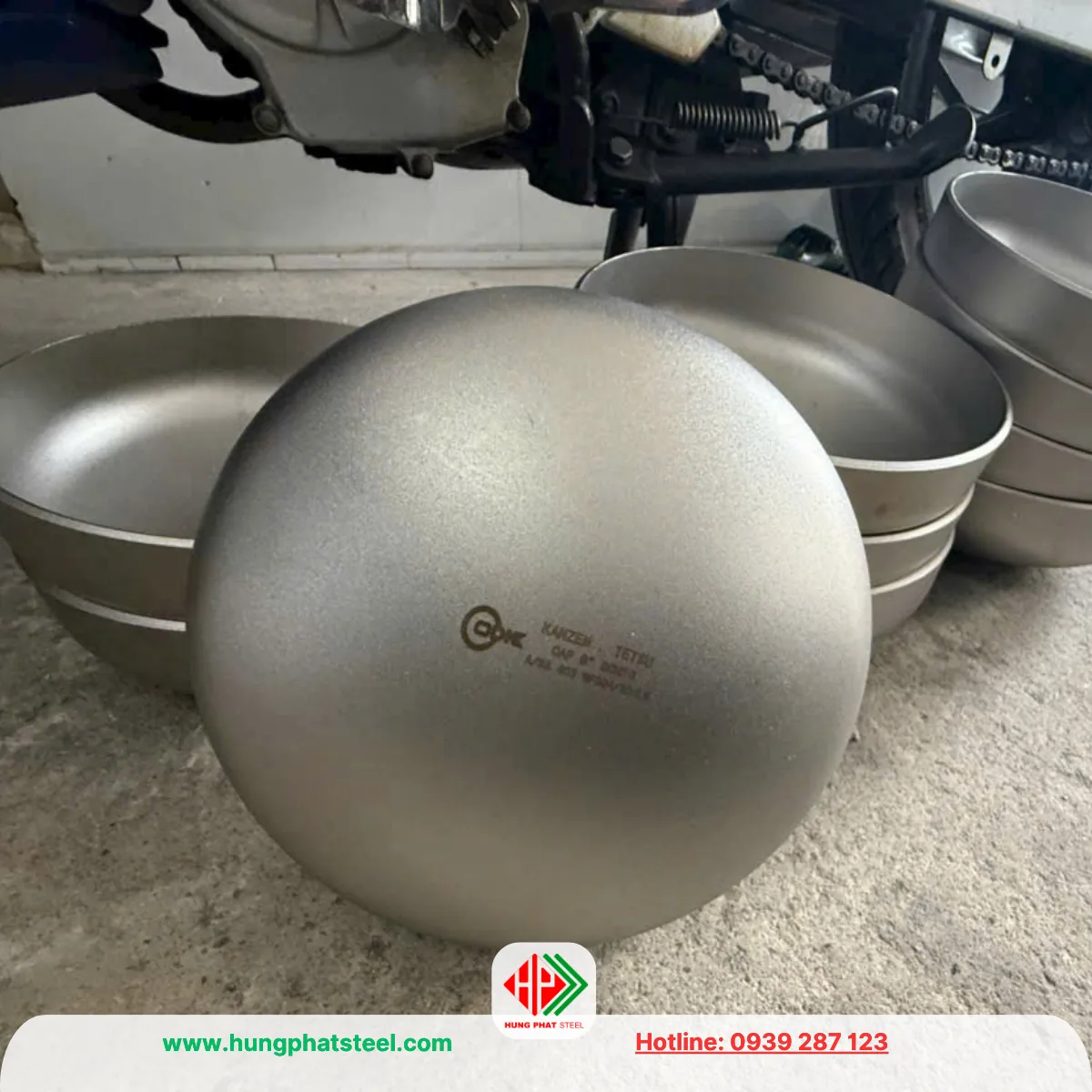

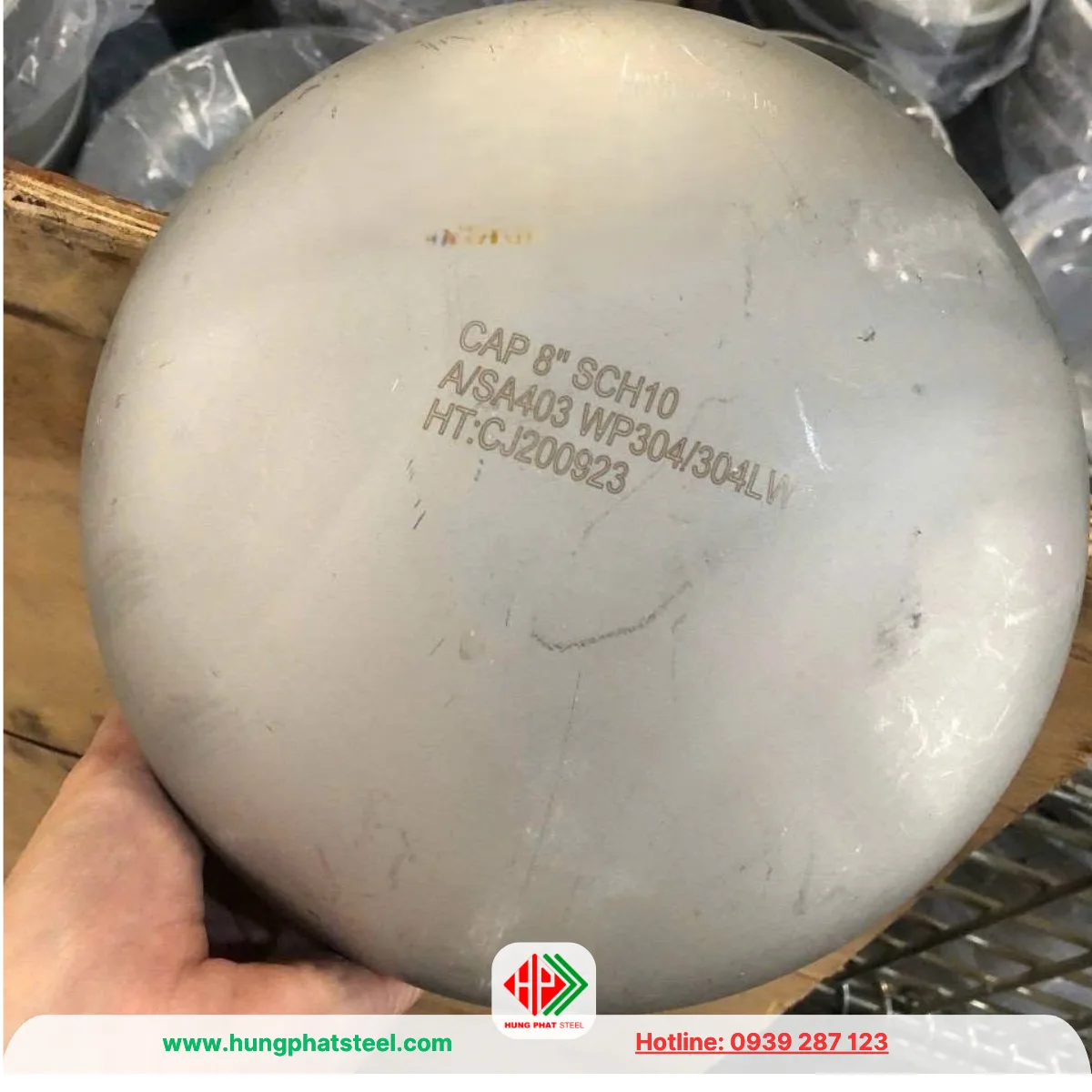

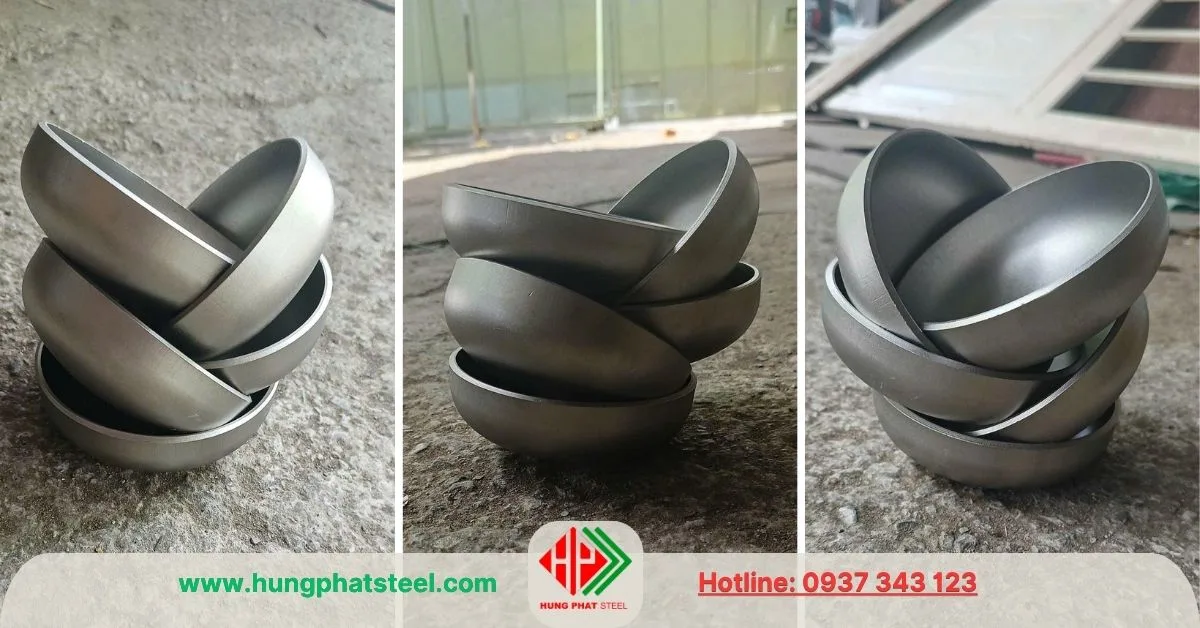

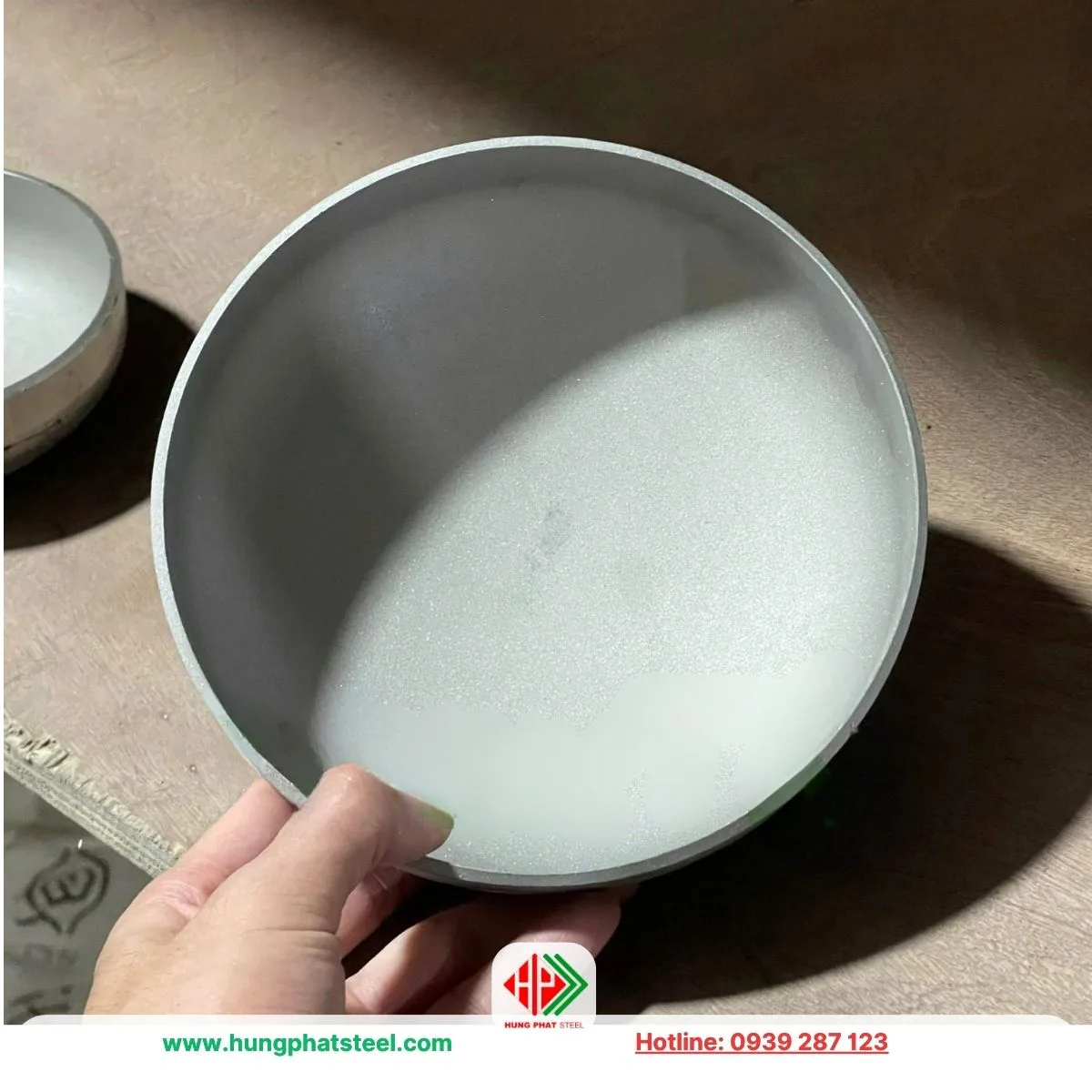

Chén Hàn INOX DN200 (D219)

Theo tiêu chuẩn kích thước đường ống, DN200 tương đương 8 inch, sử dụng cho đường ống có đường kính ngoài 219.1 mm (D219). Đây là kích thước phổ biến trong các hệ thống truyền tải lưu lượng lớn như nhà máy xử lý nước, đường ống dầu khí, nhà máy hóa chất, nhiệt điện, công nghiệp đóng tàu và các dự án cơ điện quy mô lớn.

Nhờ được sản xuất từ thép không gỉ chất lượng cao như inox 304, inox 304L, inox 316 và inox 316L, chén hàn inox DN200 có khả năng chống ăn mòn, chịu nhiệt, chịu áp lực và làm việc ổn định trong nhiều môi trường khắc nghiệt.

Đặc điểm cấu tạo

Chén hàn inox DN200 có dạng bán cầu hoặc elip, được gia công bằng phương pháp dập nóng hoặc ép thủy lực từ phôi inox nguyên khối. Thiết kế cong giúp phân tán đều áp lực lên toàn bộ bề mặt, giảm ứng suất tập trung tại vị trí mối hàn và tăng khả năng chịu tải của hệ thống.

Phần mép chén được gia công vát theo tiêu chuẩn ASME B16.9 để tạo mối hàn ngấu sâu, chắc chắn và đảm bảo độ kín sau khi lắp đặt.

Không giống các phương pháp kết nối ren hoặc mặt bích, kết nối hàn đối đầu mang lại độ bền cơ học cao hơn, đồng thời giảm thiểu nguy cơ rò rỉ trong quá trình vận hành lâu dài.

Thông số kỹ thuật

Chén hàn inox DN200 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp đặt đồng bộ với hệ thống đường ống.

• Tên sản phẩm: Chén hàn inox DN200
• Kích thước danh nghĩa: DN200
• Quy đổi: 8 inch
• Đường kính ngoài: 219.1 mm (D219)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASTM A403
• Tiêu chuẩn kích thước: ASME B16.9
• Độ dày phổ biến: SCH10S, SCH20, SCH40S, SCH80, SCH160
• Vật liệu: Inox 304, Inox 304L, Inox 316, Inox 316L
• Bề mặt: Tẩy trắng, 2B, BA hoặc đánh bóng
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Châu Âu

Thông tin xem thêm:
Ống INOX DN200 (phi 219)
Chén hàn INOX các loại
Chén hàn inox DN150

Phân loại chén hàn inox DN200

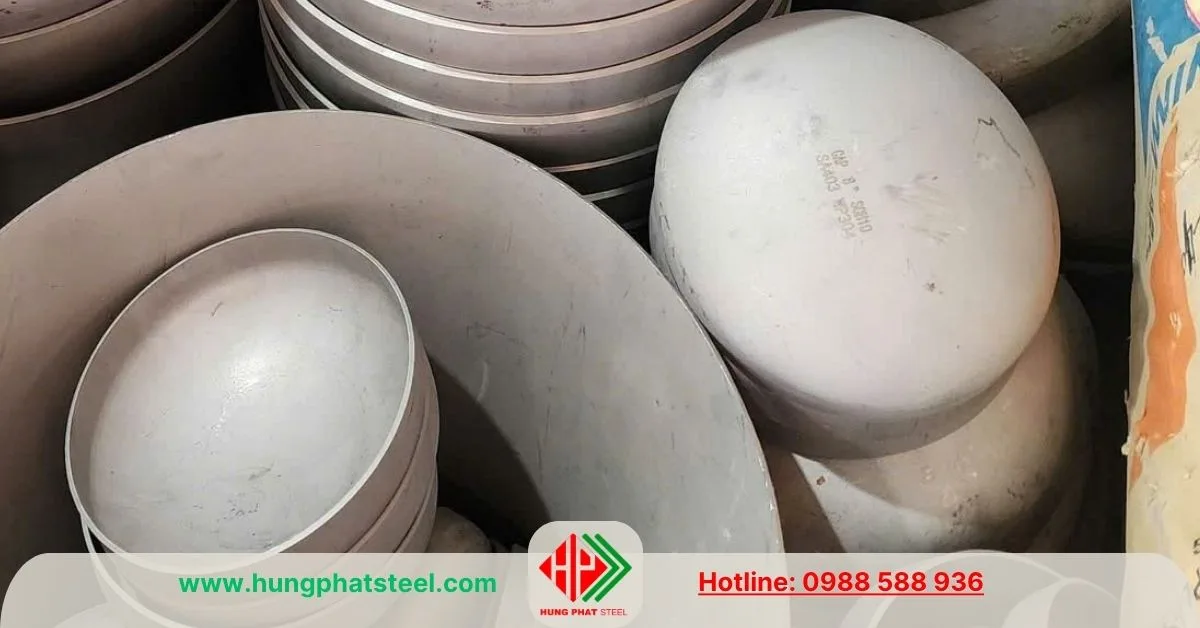

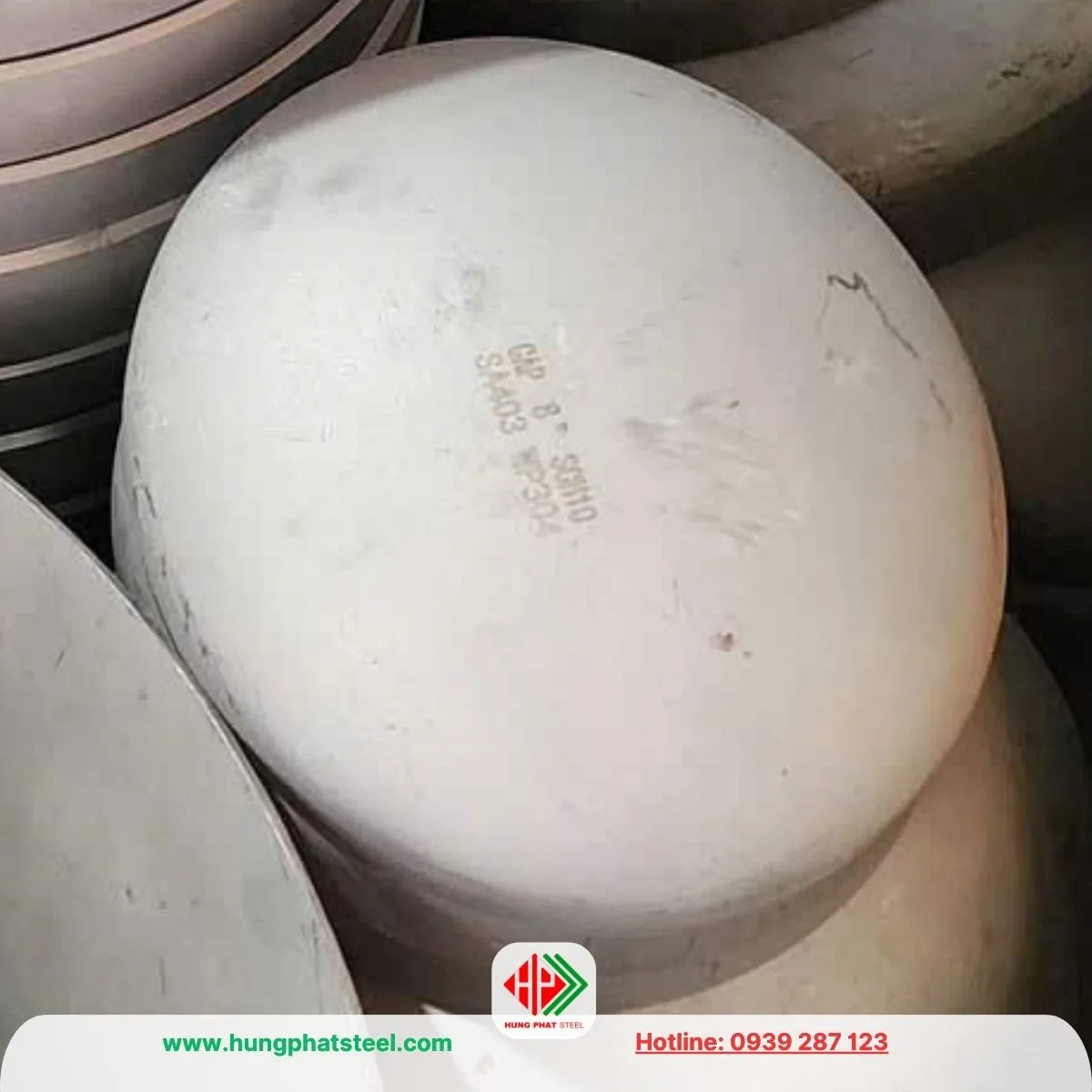

Chén hàn inox DN200 SCH10S

SCH10S là loại có thành mỏng, phù hợp với hệ thống áp suất thấp và trung bình. Loại này được sử dụng phổ biến trong các hệ thống cấp nước sạch, xử lý nước, nước RO, thực phẩm, đồ uống và hệ thống điều hòa không khí. Ưu điểm của SCH10S là trọng lượng nhẹ, dễ lắp đặt và tiết kiệm chi phí đầu tư.

Chén hàn inox DN200 SCH20

SCH20 có độ dày lớn hơn SCH10S, đáp ứng tốt các hệ thống có áp suất trung bình. Đây là lựa chọn phù hợp cho các đường ống dẫn nước công nghiệp, khí nén, hơi nóng áp suất thấp và một số dây chuyền sản xuất yêu cầu độ bền cao hơn.

Chén hàn inox DN200 SCH40S

SCH40S là tiêu chuẩn được sử dụng rộng rãi trong các nhà máy công nghiệp. Với thành phụ kiện dày hơn, sản phẩm có khả năng chịu áp lực, chịu nhiệt và chống biến dạng tốt, thích hợp với các hệ thống dẫn dầu, hơi nóng, khí nén và hóa chất.

Chén hàn inox DN200 SCH80

SCH80 và SCH160 là các dòng phụ kiện thành dày, được thiết kế cho những hệ thống làm việc ở áp suất và nhiệt độ cao. Các sản phẩm này thường được ứng dụng trong ngành dầu khí, hóa dầu, nhiệt điện, đóng tàu, khai khoáng và các hệ thống vận chuyển lưu chất có điều kiện làm việc khắc nghiệt.

Chén hàn inox 304 phi 219

Inox 304 là vật liệu được sử dụng phổ biến nhất nhờ khả năng chống ăn mòn tốt, dễ gia công và giá thành hợp lý. Thành phần chứa khoảng 18–20% Crom (Cr) và 8–10,5% Niken (Ni) giúp tạo lớp màng oxit bảo vệ bề mặt, chống oxy hóa và gỉ sét hiệu quả.

Chén hàn inox 304 DN200 thích hợp cho hệ thống cấp nước, xử lý nước, thực phẩm, đồ uống, khí nén và các công trình cơ điện.

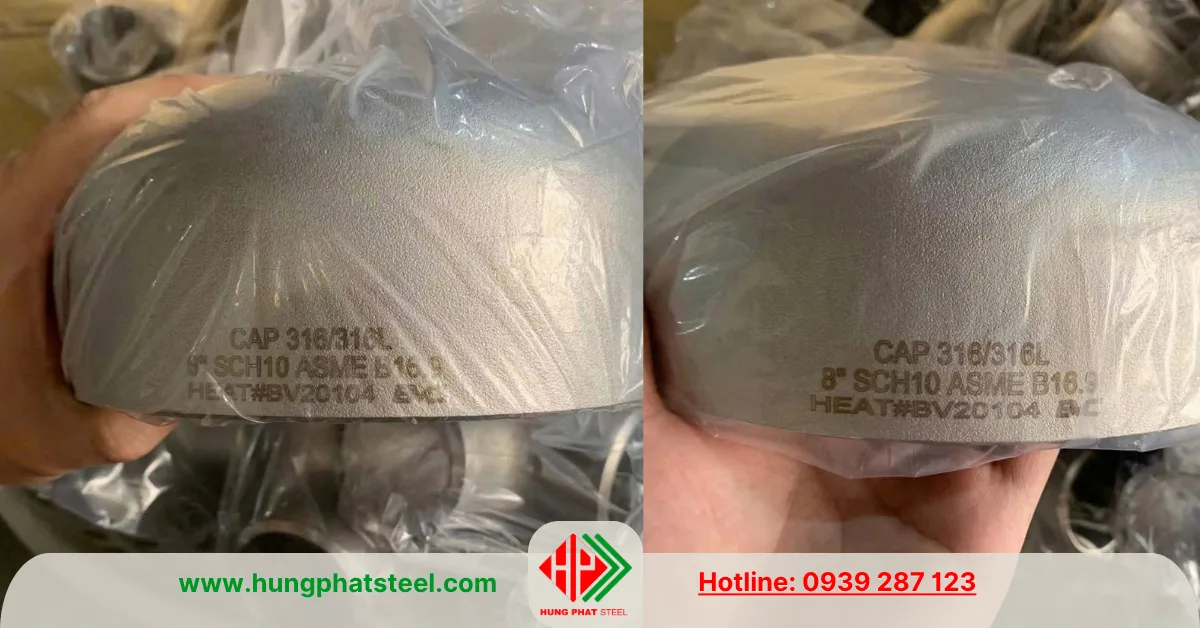

Chén hàn inox 316 phi 219

Inox 316 được bổ sung khoảng 2–3% Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường nước biển, dung dịch muối, axit và hóa chất mạnh.

Loại phụ kiện này được sử dụng trong nhà máy hóa chất, dược phẩm, đóng tàu, xử lý nước biển, công nghiệp hàng hải và các công trình ven biển. Mặc dù chi phí cao hơn inox 304 nhưng tuổi thọ và khả năng làm việc trong môi trường ăn mòn cũng vượt trội hơn.

Ưu điểm của chén hàn inox DN200

Chén hàn inox DN200 có khả năng chống gỉ sét và chống oxy hóa rất tốt nhờ lớp màng Crom tự bảo vệ trên bề mặt. Điều này giúp sản phẩm hoạt động ổn định trong môi trường ẩm ướt hoặc tiếp xúc với nhiều loại hóa chất.

Kết nối hàn đối đầu tạo nên mối nối chắc chắn, chịu được áp lực và rung động lớn, đồng thời hạn chế tối đa nguy cơ rò rỉ. Thiết kế bán cầu còn giúp phân bố đều áp suất bên trong đường ống, góp phần kéo dài tuổi thọ của hệ thống.

Ngoài ra, bề mặt inox nhẵn bóng giúp giảm bám cặn, dễ vệ sinh và đáp ứng yêu cầu vệ sinh nghiêm ngặt trong ngành thực phẩm, đồ uống, dược phẩm và sản xuất nước tinh khiết.

Ứng dụng thực tế của chén hàn INOX DN200 (D219)

Chén hàn inox DN200 được sử dụng rộng rãi trong hệ thống cấp nước sạch, xử lý nước thải, nước RO, hệ thống hơi nóng, khí nén và các tuyến đường ống công nghiệp có lưu lượng lớn.

Trong ngành dầu khí và hóa chất, sản phẩm được lắp đặt để bịt kín các đầu đường ống, đầu chờ hoặc các tuyến ống dự phòng, đảm bảo hệ thống vận hành an toàn dưới áp suất cao.

Đối với ngành thực phẩm, bia, sữa, nước giải khát và dược phẩm, chén hàn inox giúp duy trì độ kín và đảm bảo tiêu chuẩn vệ sinh trong toàn bộ dây chuyền sản xuất.

Ngoài ra, phụ kiện còn được ứng dụng trong công nghiệp đóng tàu, nhà máy giấy, xi măng, nhiệt điện, hệ thống HVAC, phòng cháy chữa cháy và các công trình cơ điện (M&E).

Kinh nghiệm lựa chọn

Để lựa chọn đúng sản phẩm, trước tiên cần xác định đường kính ngoài của đường ống là 219.1 mm, tương ứng với DN200.

Tiêu chuẩn SCH cần được lựa chọn theo áp suất làm việc của hệ thống. SCH10S phù hợp với hệ thống áp suất thấp, SCH20 và SCH40S đáp ứng tốt các hệ thống công nghiệp thông thường, trong khi SCH80 và SCH160 thích hợp với các đường ống áp lực cao.

Về vật liệu, inox 304 là lựa chọn kinh tế cho môi trường thông thường. Nếu hệ thống tiếp xúc với hóa chất, nước biển hoặc môi trường có độ ăn mòn lớn, inox 316 sẽ mang lại hiệu quả sử dụng lâu dài hơn.

Ngoài ra, nên lựa chọn sản phẩm có đầy đủ chứng từ CO, CQ và được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9 để đảm bảo chất lượng và khả năng lắp đặt đồng bộ.

Đơn vị cung cấp chén hàn inox DN200 uy tín

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn inox DN200 cùng đầy đủ các loại phụ kiện hàn inox từ DN15 đến DN600.

Sản phẩm được sản xuất theo tiêu chuẩn ASTM A403 và ASME B16.9, có nhiều lựa chọn về vật liệu inox 304, inox 316 và các cấp độ dày SCH10S, SCH20, SCH40S, SCH80, SCH160.

Tất cả sản phẩm đều có đầy đủ chứng từ CO, CQ, đáp ứng yêu cầu của các công trình cấp nước, xử lý nước, thực phẩm, hóa chất, dầu khí, nhiệt điện, đóng tàu và các dự án công nghiệp trên toàn quốc.

Với nguồn hàng luôn sẵn kho, giá thành cạnh tranh cùng đội ngũ kỹ thuật giàu kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp phụ kiện đường ống inox chất lượng cao, giao hàng nhanh và hỗ trợ khách hàng tận tình trong mọi dự án.
