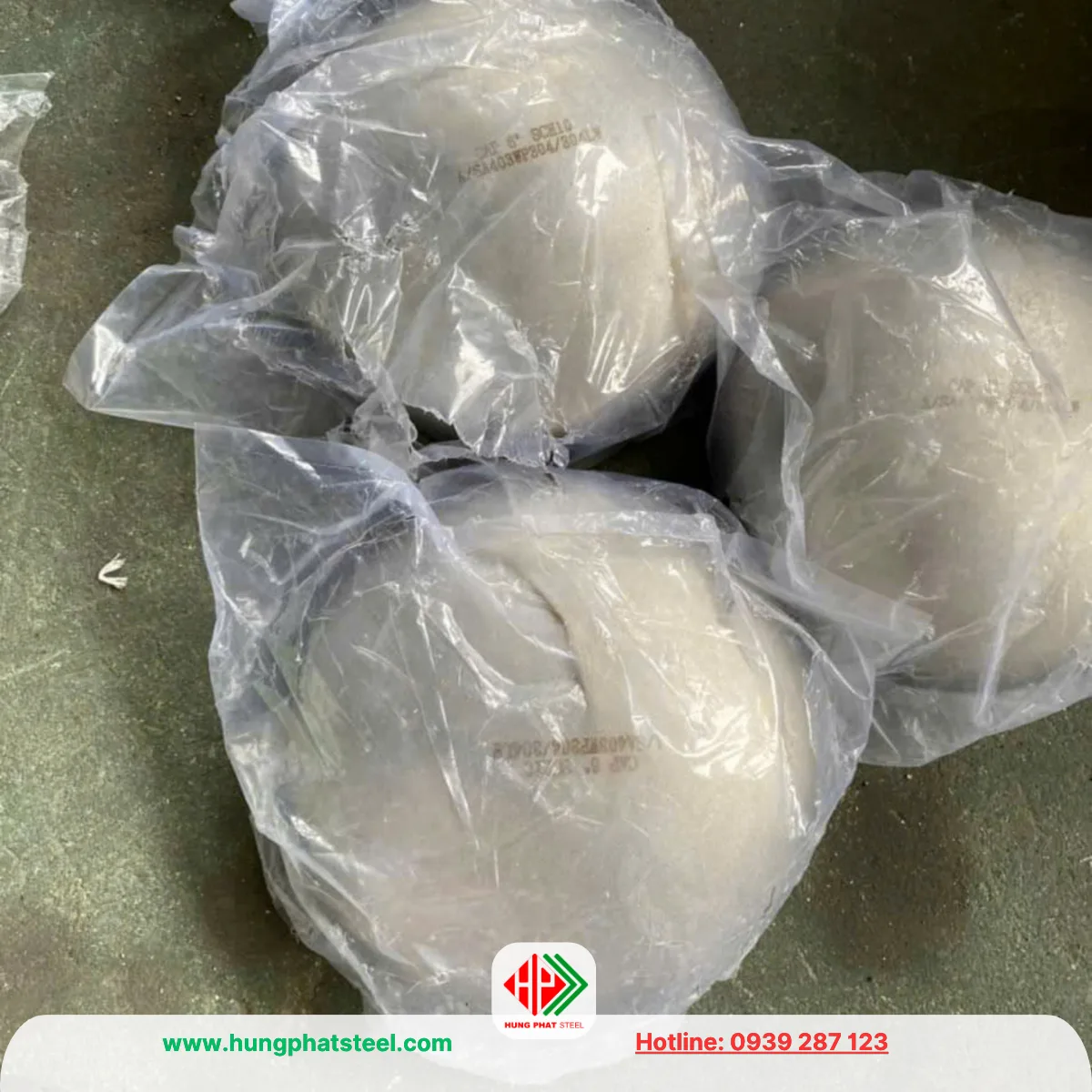

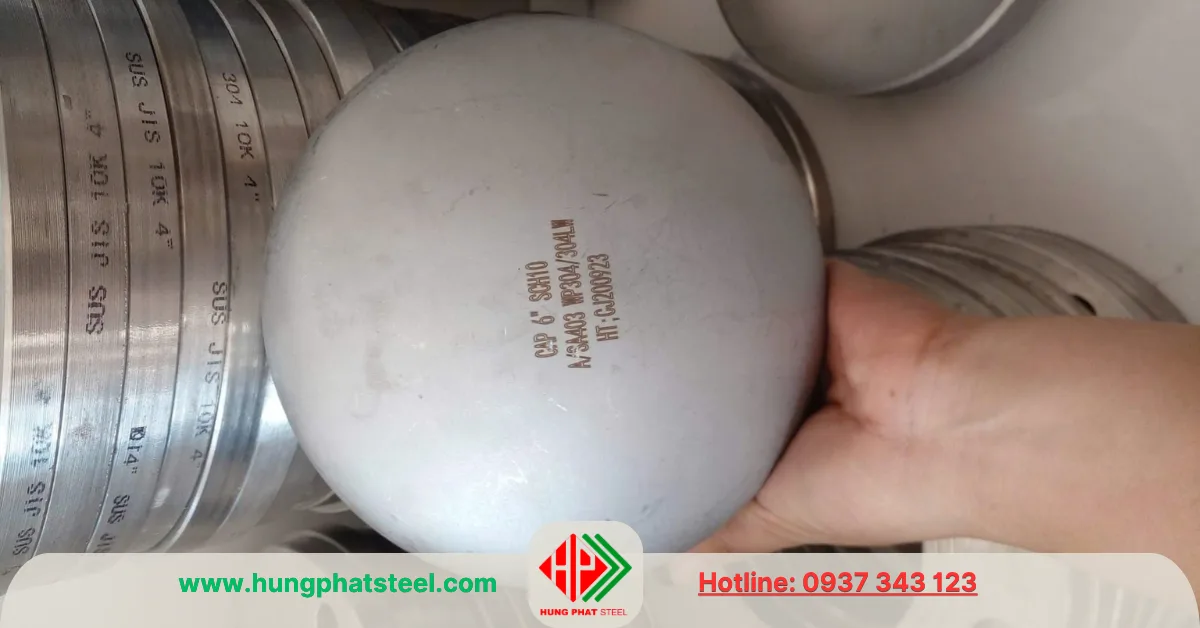

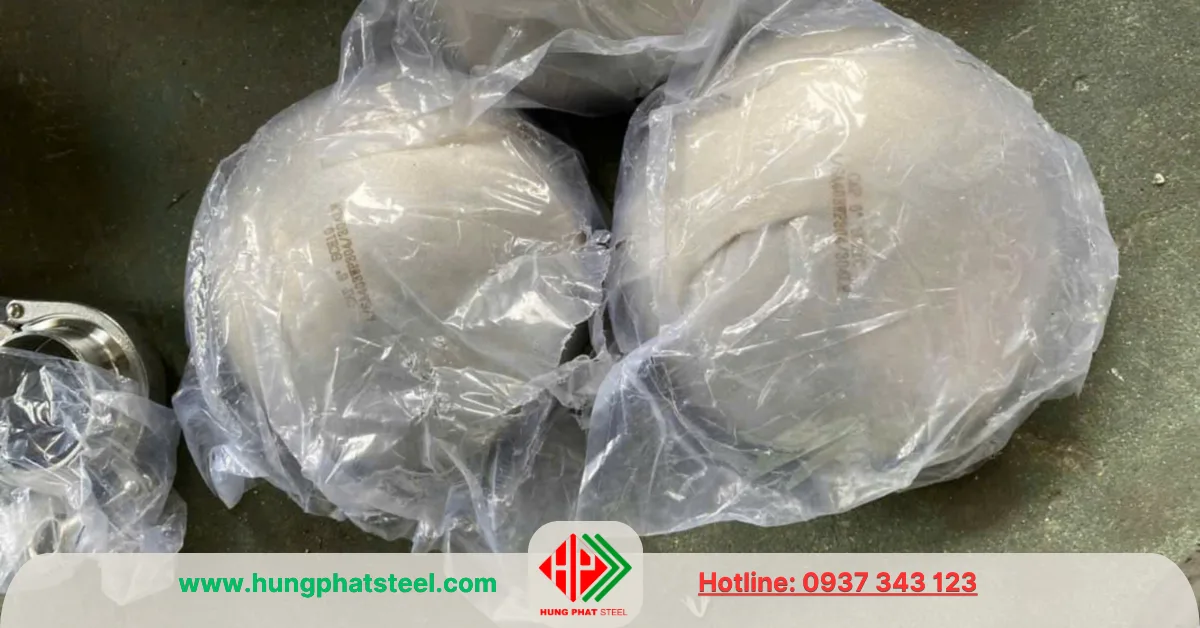

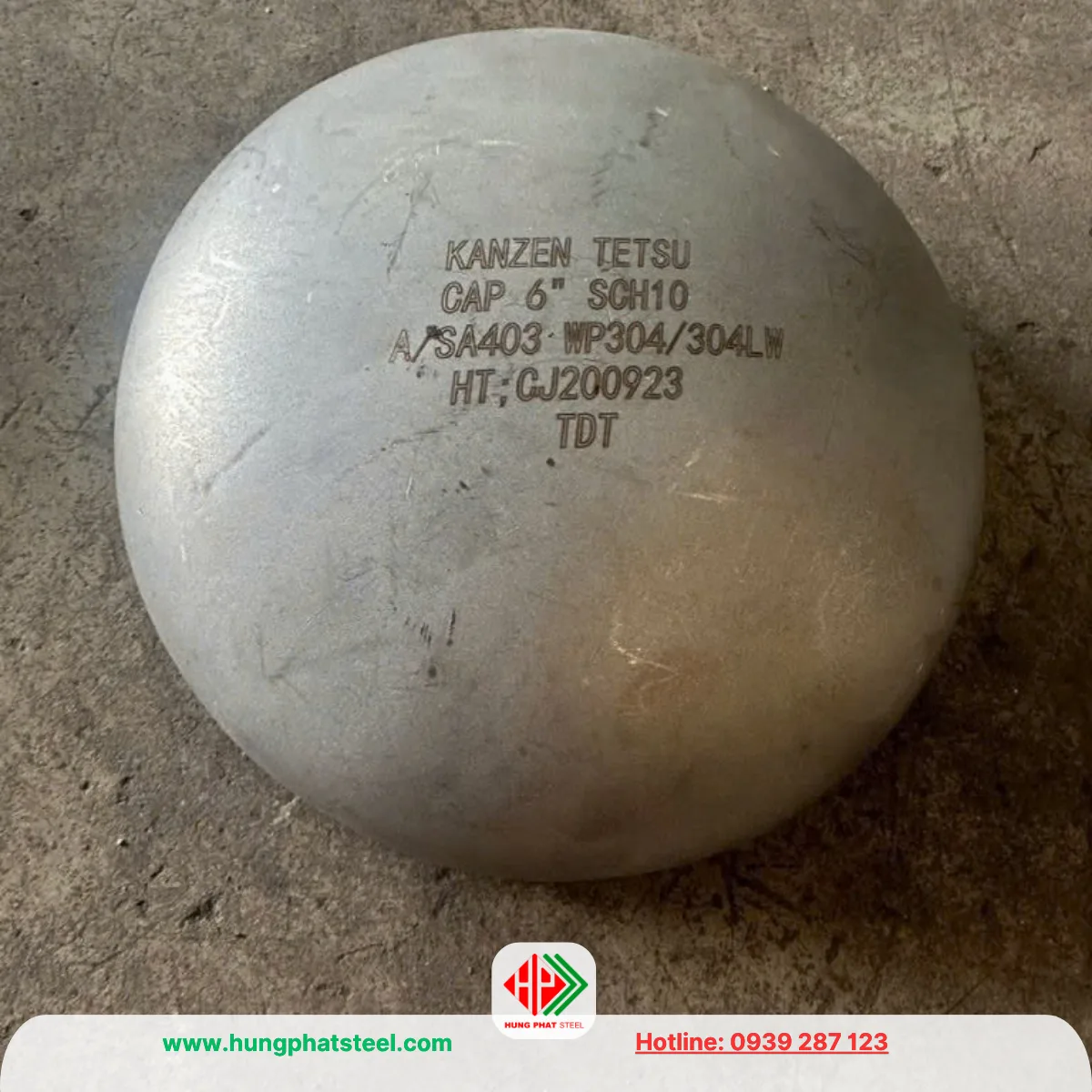

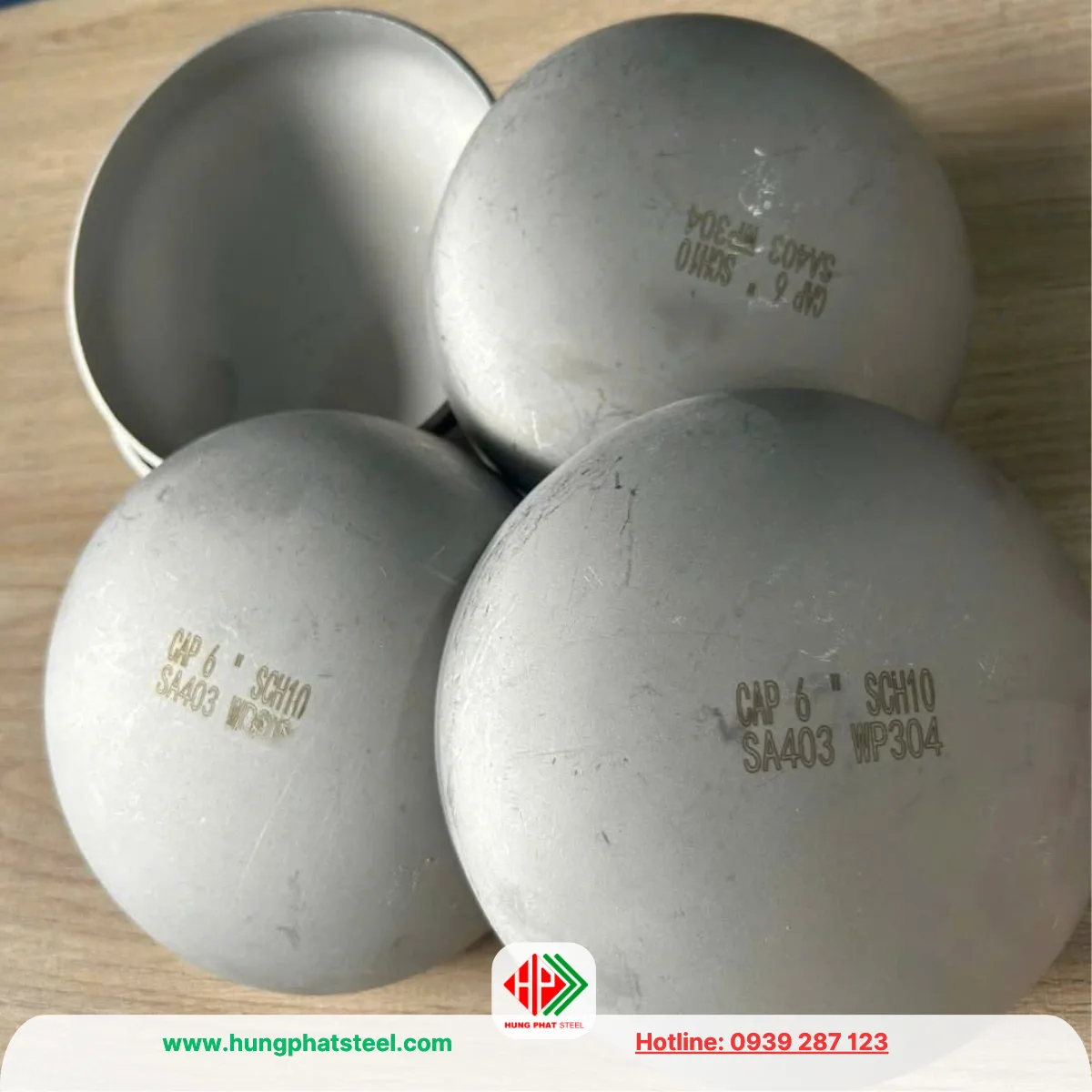

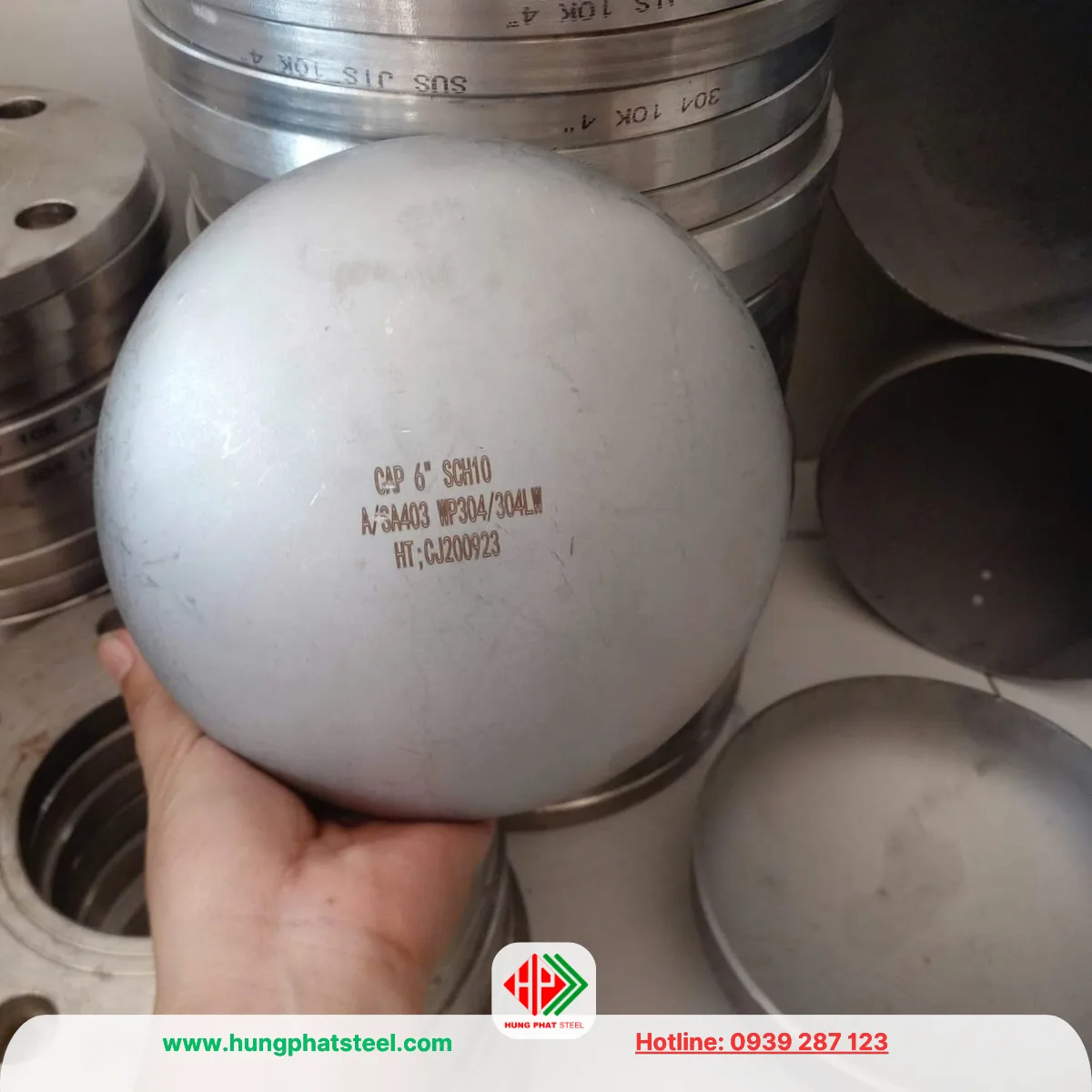

Chén Hàn INOX DN150 (D168)

Mô tả

Chén hàn inox DN150 là phụ kiện hàn đối đầu (Butt Weld Cap) được sử dụng để bịt kín đầu đường ống trong các hệ thống dẫn lưu chất. Sau khi được hàn trực tiếp vào đầu ống, chén hàn tạo thành một kết cấu liền khối, giúp ngăn chặn hoàn toàn hiện tượng rò rỉ, đồng thời bảo vệ đường ống khỏi bụi bẩn, hơi ẩm và các tác động từ môi trường bên ngoài.

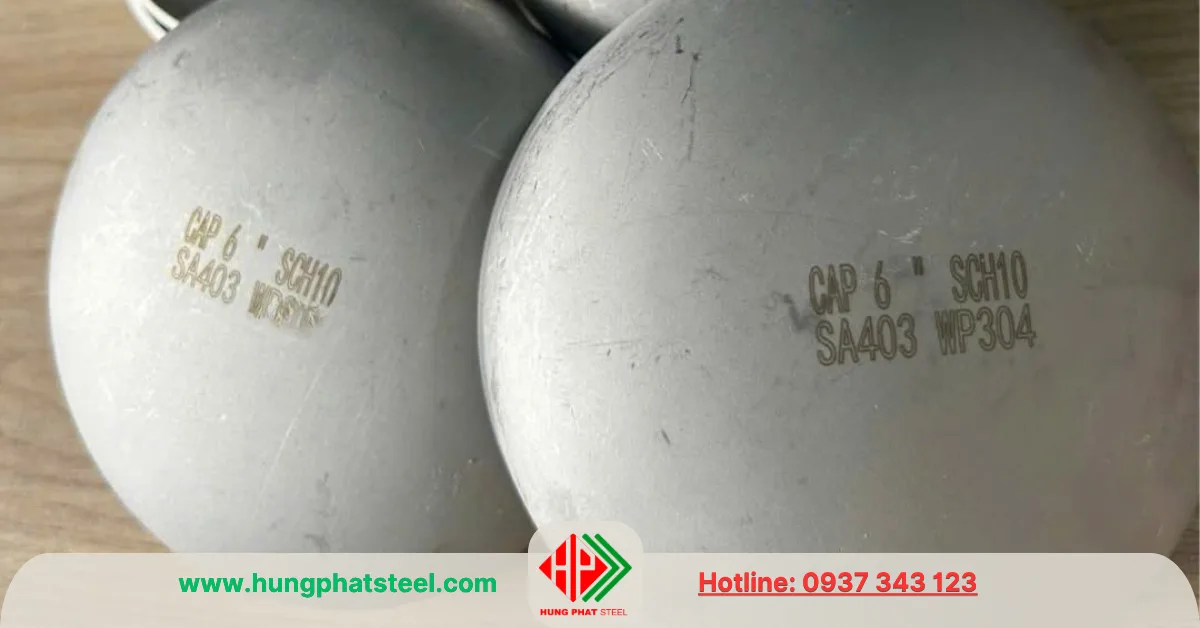

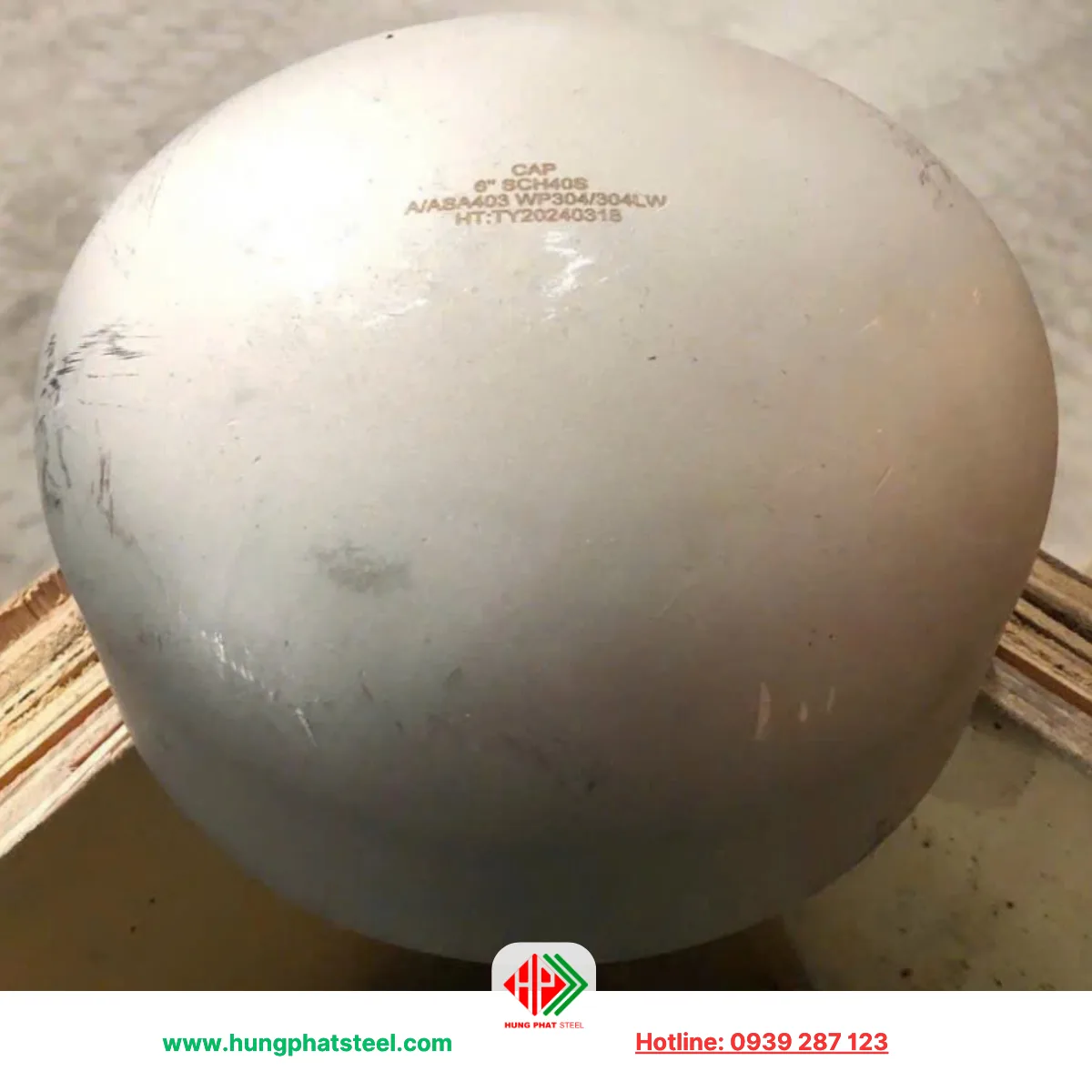

Chén Hàn INOX DN150 (D168)

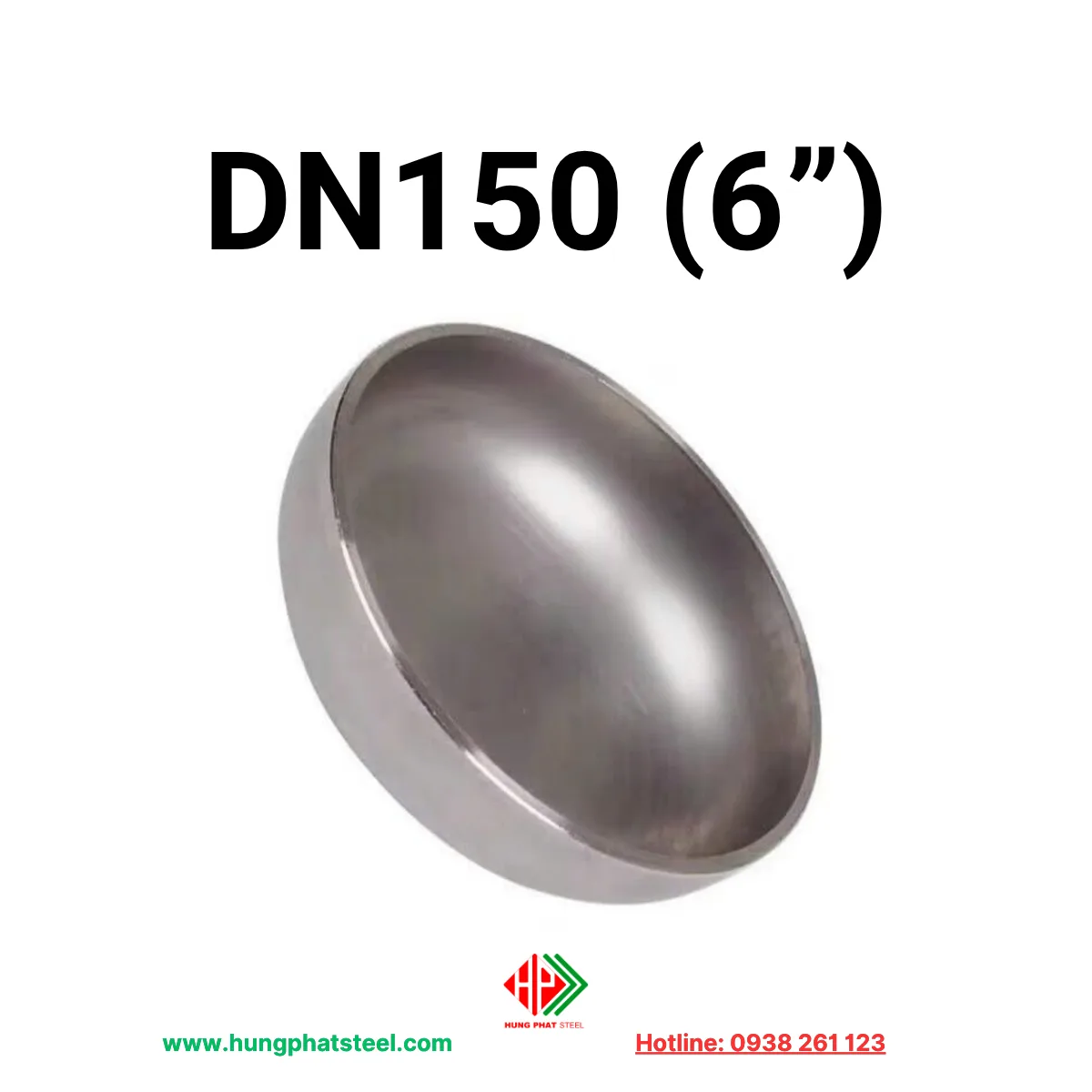

Theo tiêu chuẩn ASME B36.10 và ASME B36.19, DN150 tương đương 6 inch, sử dụng cho đường ống có đường kính ngoài 168.3 mm (D168). Đây là kích thước được sử dụng phổ biến trong các tuyến ống chính của nhà máy xử lý nước, hệ thống phòng cháy chữa cháy, hóa chất, dầu khí, nhiệt điện và nhiều công trình công nghiệp quy mô lớn.

Chén hàn inox DN150 thường được chế tạo từ inox 304, inox 316, inox 304L hoặc inox 316L, đáp ứng yêu cầu về khả năng chống ăn mòn, chịu áp lực và chịu nhiệt trong thời gian dài.

Cấu tạo và đặc điểm

Chén hàn inox DN150 được dập nóng từ thép không gỉ bằng máy ép thủy lực công suất lớn. Hình dạng bán cầu hoặc elip giúp phân bố áp suất đồng đều trên toàn bộ bề mặt, giảm ứng suất tập trung tại vị trí mối hàn và tăng khả năng chịu tải của hệ thống.

Phần mép chén được gia công vát theo tiêu chuẩn ASME B16.9 để tạo điều kiện thuận lợi cho quá trình hàn đối đầu. Sau khi hàn hoàn thiện, phụ kiện và đường ống tạo thành một khối thống nhất, có độ kín cao và khả năng chịu rung động tốt.

Nhờ kết cấu không sử dụng gioăng hoặc ren, chén hàn inox DN150 hạn chế nguy cơ rò rỉ, giảm chi phí bảo trì và phù hợp với các hệ thống làm việc liên tục trong môi trường áp suất cao.

Thông số kỹ thuật

Một số thông số kỹ thuật phổ biến của chén hàn inox DN150 gồm:

• Tên sản phẩm: Chén hàn inox DN150
• Kích thước danh nghĩa: DN150
• Quy đổi: 6 inch
• Đường kính ngoài: 168.3 mm (D168)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Tiêu chuẩn sản xuất: ASTM A403
• Tiêu chuẩn kích thước: ASME B16.9
• Độ dày: SCH10S, SCH20, SCH40S, SCH80, SCH160
• Vật liệu: SUS304, SUS304L, SUS316, SUS316L
• Bề mặt: 2B, BA, tẩy trắng hoặc đánh bóng
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Châu Âu

Thông tin xem thêm:
Ống INOX DN150 (phi 168)
Chén hàn INOX các loại
Chén hàn inox DN125

Phân loại chén hàn inox DN150

Chén hàn inox DN150 SCH10S

SCH10S có thành mỏng, trọng lượng nhẹ và được sử dụng phổ biến trong hệ thống cấp nước sạch, nước sinh hoạt, nước RO, thực phẩm và đồ uống. Ưu điểm của dòng sản phẩm này là dễ hàn, giảm trọng lượng đường ống và tiết kiệm chi phí đầu tư.

Chén hàn inox DN150 SCH20

SCH20 là tiêu chuẩn có độ dày trung gian giữa SCH10S và SCH40S. Loại này được lựa chọn cho các hệ thống có áp suất trung bình, yêu cầu độ bền cao hơn SCH10S nhưng vẫn tối ưu chi phí. SCH20 thường xuất hiện trong hệ thống xử lý nước, khí nén và một số dây chuyền sản xuất công nghiệp.

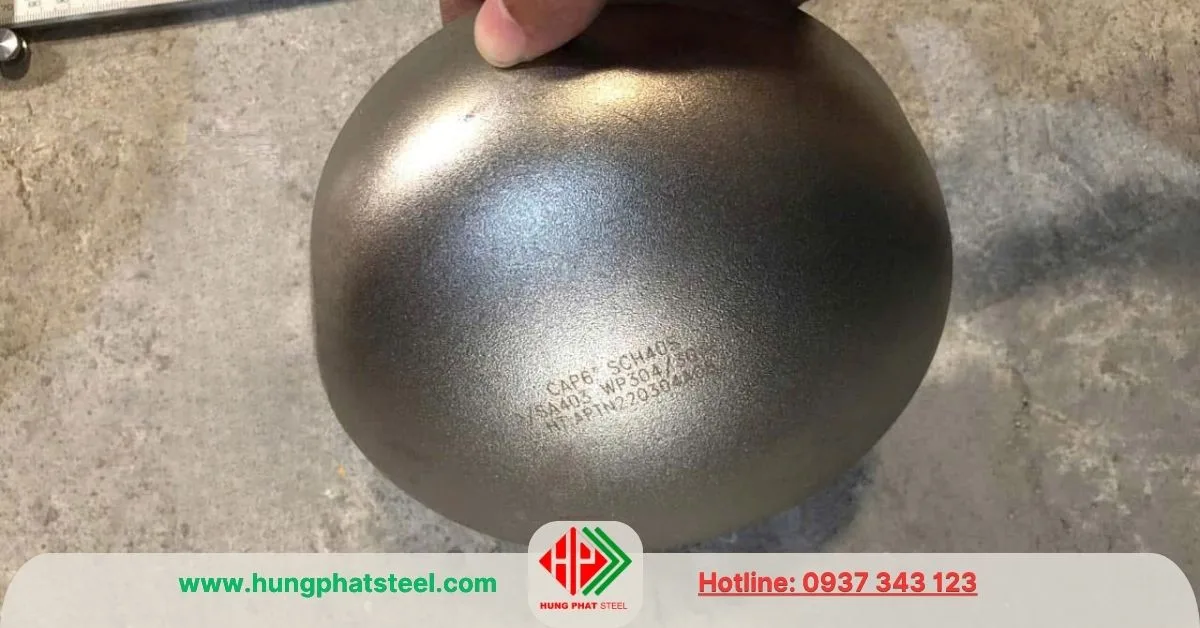

Chén hàn inox DN150 SCH40S

SCH40S là tiêu chuẩn được sử dụng rộng rãi nhất trong các nhà máy công nghiệp. Thành phụ kiện dày hơn giúp tăng khả năng chịu áp lực, chịu nhiệt và chống biến dạng trong quá trình vận hành. Đây là lựa chọn phù hợp cho hệ thống hơi nóng, dầu, khí nén và hóa chất.

Chén hàn inox DN150 SCH80

SCH80 có thành rất dày, được thiết kế dành cho các hệ thống áp suất cao hoặc điều kiện làm việc khắc nghiệt. Các sản phẩm này thường được sử dụng trong ngành dầu khí, hóa dầu, nhiệt điện, đóng tàu và các đường ống vận chuyển lưu chất có nhiệt độ và áp suất lớn.

Chén hàn inox 304 phi 168

Inox 304 là loại vật liệu được sử dụng phổ biến nhất hiện nay nhờ khả năng chống ăn mòn tốt và giá thành hợp lý. Với thành phần khoảng 18–20% Crom (Cr) và 8–10,5% Niken (Ni), inox 304 có khả năng chống oxy hóa, chống gỉ sét và chịu được nhiều loại hóa chất nhẹ.

Chén hàn inox 304 DN150 được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, thực phẩm, đồ uống, nhà máy sữa, bia, nước giải khát và các công trình cơ điện.

Chén hàn inox 316 phi 168

Inox 316 được bổ sung khoảng 2–3% Molypden (Mo) giúp tăng khả năng chống ăn mòn trong môi trường có chứa muối, axit và hóa chất mạnh.

Nhờ đặc tính này, chén hàn inox 316 DN150 được sử dụng trong hệ thống xử lý nước biển, nhà máy hóa chất, dược phẩm, đóng tàu, công nghiệp hàng hải và các công trình ven biển. Mặc dù chi phí đầu tư cao hơn inox 304 nhưng tuổi thọ và khả năng làm việc trong môi trường khắc nghiệt cũng vượt trội hơn.

Ưu điểm của chén hàn inox DN150

Chén hàn inox DN150 sở hữu nhiều ưu điểm nổi bật như khả năng chống ăn mòn cao, chịu nhiệt tốt và độ bền cơ học lớn. Mối hàn đối đầu giúp tăng độ kín của hệ thống, giảm thiểu nguy cơ rò rỉ và hạn chế tổn thất lưu chất.

Sản phẩm có khả năng chịu áp suất lớn, chống rung động và thích hợp với các hệ thống hoạt động liên tục. Bề mặt inox nhẵn bóng giúp hạn chế bám cặn, dễ vệ sinh và đáp ứng yêu cầu vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm.

Ngoài ra, tuổi thọ của chén hàn inox có thể kéo dài hàng chục năm nếu được lựa chọn đúng vật liệu và lắp đặt đúng kỹ thuật, góp phần giảm đáng kể chi phí bảo trì và thay thế.

Ứng dụng của chén hàn inox DN150

Chén hàn inox DN150 được sử dụng rộng rãi trong các hệ thống đường ống có đường kính lớn. Trong ngành cấp nước và xử lý nước, sản phẩm được lắp đặt để bịt kín các đầu đường ống chính hoặc các tuyến ống dự phòng.

Trong ngành thực phẩm, đồ uống và dược phẩm, chén hàn inox giúp đảm bảo điều kiện vệ sinh, ngăn ngừa nhiễm bẩn và duy trì chất lượng lưu chất trong suốt quá trình sản xuất.

Đối với lĩnh vực dầu khí, hóa chất và năng lượng, phụ kiện có khả năng chịu áp lực, chịu nhiệt và chống ăn mòn tốt, góp phần đảm bảo hệ thống vận hành ổn định trong điều kiện khắc nghiệt. Ngoài ra, sản phẩm còn được sử dụng trong công nghiệp đóng tàu, nhà máy giấy, xi măng, hệ thống HVAC, phòng cháy chữa cháy và các công trình cơ điện quy mô lớn.

Kinh nghiệm lựa chọn

Khi lựa chọn chén hàn inox DN150, cần kiểm tra chính xác đường kính ngoài của đường ống là 168.3 mm để đảm bảo khả năng lắp đặt đồng bộ.

Việc lựa chọn tiêu chuẩn SCH cần căn cứ vào áp suất thiết kế của hệ thống. SCH10S và SCH20 phù hợp với hệ thống áp suất thấp hoặc trung bình, trong khi SCH40S, SCH80 và SCH160 thích hợp với các hệ thống công nghiệp yêu cầu độ bền cao.

Đối với môi trường thông thường, inox 304 là lựa chọn kinh tế và hiệu quả. Trong trường hợp làm việc với hóa chất, nước biển hoặc môi trường có tính ăn mòn cao, inox 316 sẽ mang lại tuổi thọ vượt trội.

Bên cạnh đó, nên ưu tiên các sản phẩm có đầy đủ chứng nhận CO, CQ và được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9 để đảm bảo chất lượng và khả năng lắp đặt chính xác.

Đơn vị cung cấp chén hàn inox DN150 uy tín

Thép Hùng Phát là nhà nhập khẩu và phân phối chén hàn inox DN150 cùng đầy đủ các loại phụ kiện hàn inox từ DN15 đến DN600. Sản phẩm được sản xuất theo tiêu chuẩn ASTM A403 và ASME B16.9 với nhiều lựa chọn về vật liệu inox 304, inox 316 và các cấp độ dày SCH10S, SCH20, SCH40S, SCH80, SCH160.

Hàng hóa luôn có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ và đáp ứng yêu cầu của các công trình cấp nước, xử lý nước, nhà máy thực phẩm, hóa chất, dầu khí, nhiệt điện, đóng tàu và các dự án công nghiệp trên toàn quốc.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư đường ống, Thép Hùng Phát cam kết mang đến sản phẩm chất lượng, giá cạnh tranh, giao hàng nhanh và dịch vụ tư vấn kỹ thuật chuyên nghiệp, đáp ứng mọi nhu cầu của khách hàng.
