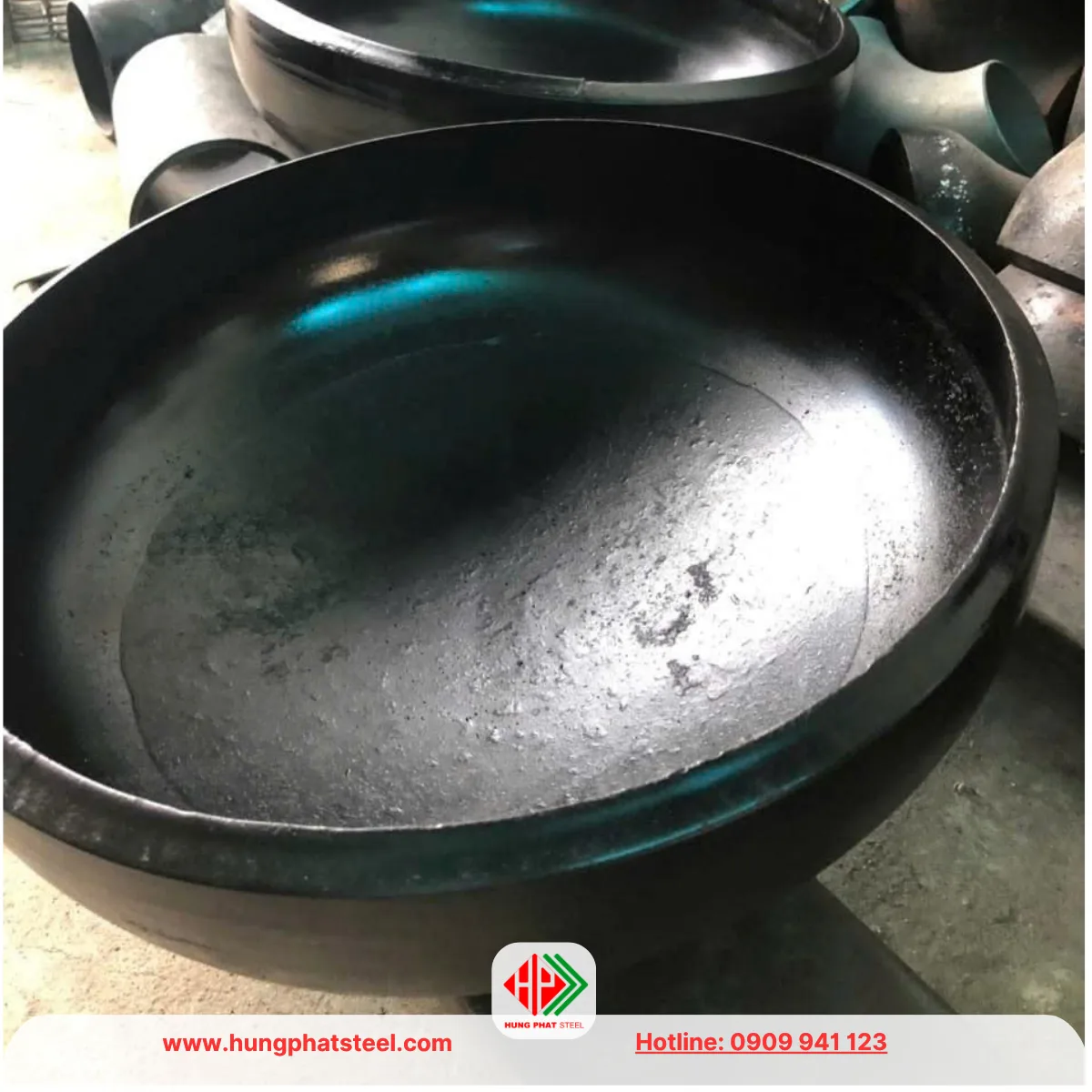

Chén Hàn DN600 (D610, 24inch)

Mô tả

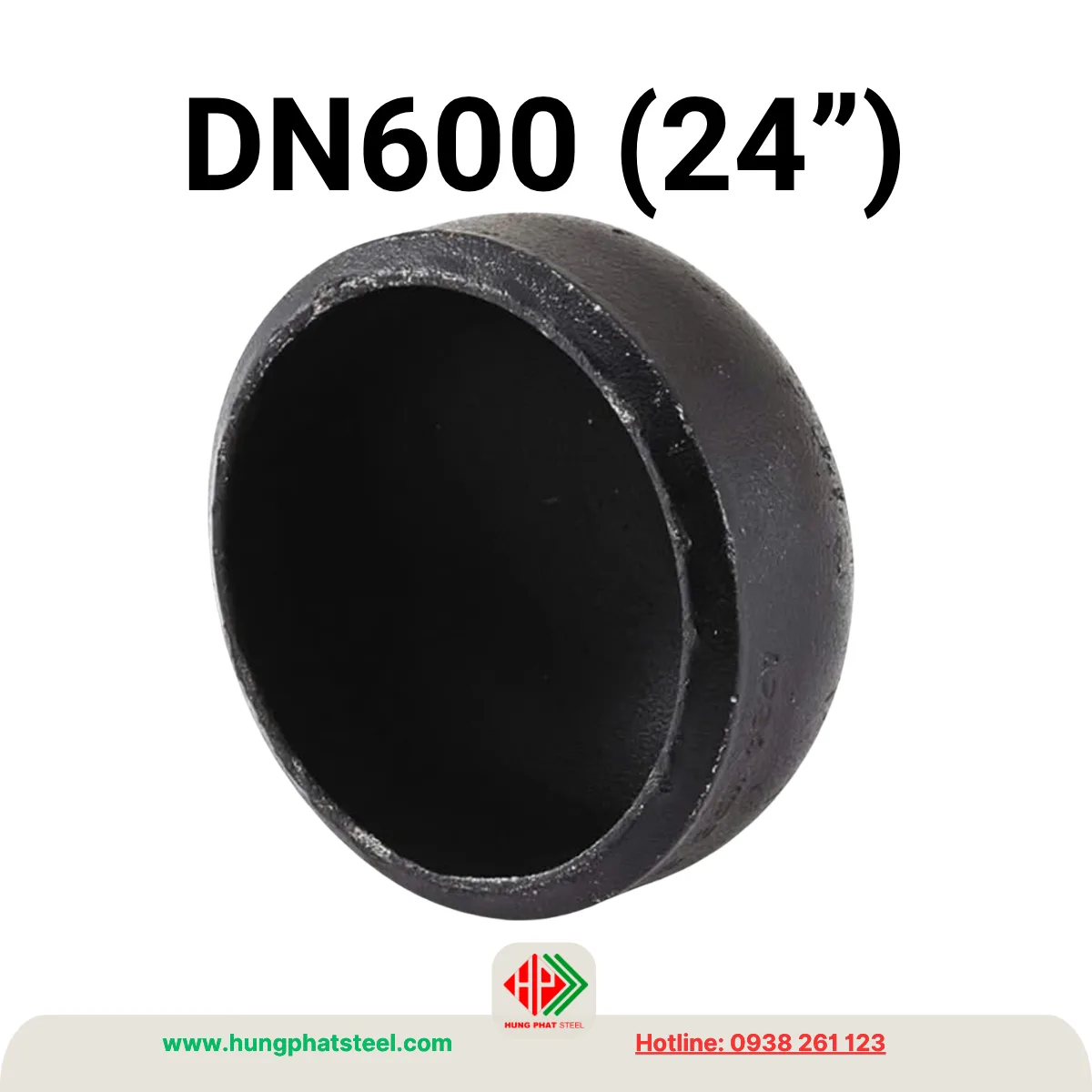

Chén hàn DN600 là phụ kiện đường ống cỡ lớn (size lớn) chuyên dùng để bịt kín đầu ống thép DN600 (24″), tương ứng với đường kính ngoài D610 mm (Phi 610).

Đây là một trong những quy cách chén hàn có kích thước lớn, thường được sử dụng trong các hệ thống đường ống truyền tải lưu lượng lớn như cấp thoát nước đô thị, nhà máy nhiệt điện, thủy điện, dầu khí, hóa chất, hệ thống bơm công nghiệp và các công trình hạ tầng quy mô lớn.

Chén hàn được chế tạo theo dạng Pipe Cap với hình chỏm cầu hoặc bán cầu, kết nối bằng phương pháp hàn đối đầu (Butt Weld). Sau khi hàn hoàn thiện, phụ kiện tạo thành một khối thống nhất với đường ống, đảm bảo độ kín tuyệt đối, khả năng chịu áp lực cao và chống rung động hiệu quả trong quá trình vận hành.

Phụ kiện cỡ lớn: Chén hàn DN600 (D610, 24inch)

Đối với những tuyến ống đường kính lớn như DN600, việc sử dụng chén hàn không chỉ giúp bịt kín đầu ống mà còn bảo vệ hệ thống khỏi bụi bẩn, nước mưa, côn trùng hoặc dị vật xâm nhập khi chưa đưa vào khai thác. Đây là giải pháp được các đơn vị tư vấn thiết kế và nhà thầu ưu tiên lựa chọn nhờ độ bền cao, tuổi thọ dài và chi phí bảo trì thấp.

Thông số sản phẩm cơ bản

Chén hàn DN600 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép chính xác với hệ thống đường ống thép.

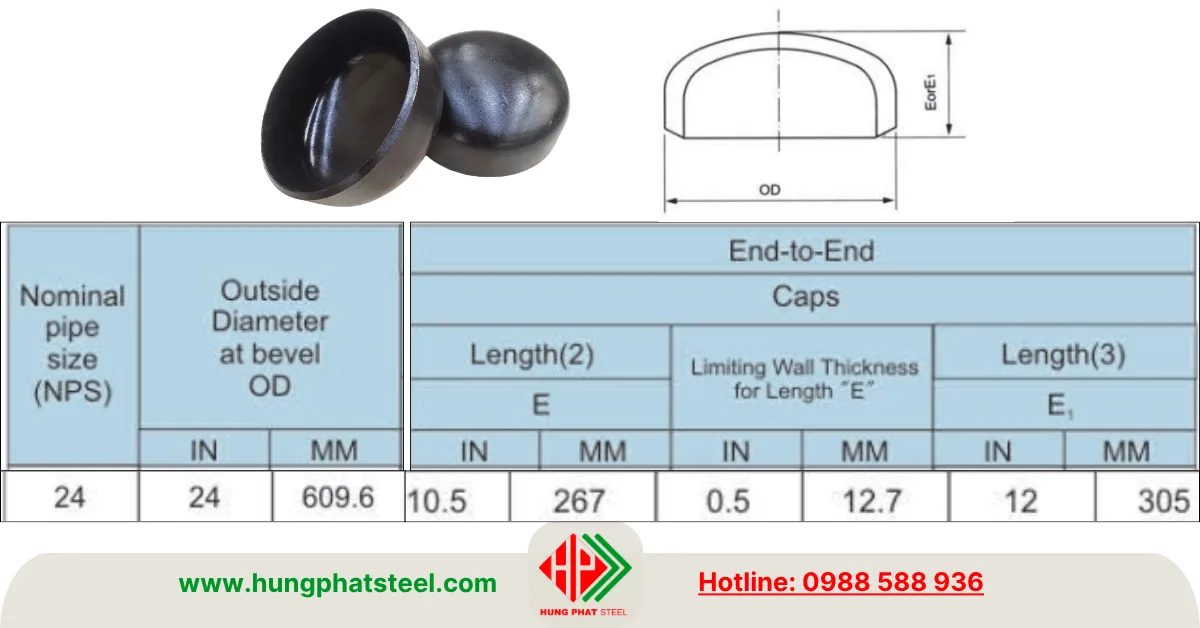

Thông số kỹ thuật cơ bản

• Tên sản phẩm: Chén hàn DN600
• Kích thước danh nghĩa: DN600
• Quy cách NPS: 24″ inch
• Đường kính ngoài phù hợp: D610 mm (Phi 610)
• Kiểu kết nối: Hàn đối đầu (Butt Weld)
• Hình dạng: Pipe Cap (chỏm cầu)
• Vật liệu: Thép carbon
• Tiêu chuẩn sản xuất: ASME B16.9
• Độ dày phổ biến: SCH10, SCH20, SCH40, SCH80
• Bề mặt: Đen, xi kẽm, mạ kẽm nhúng nóng
• Xuất xứ: Việt Nam, Trung Quốc

Đối với những công trình có yêu cầu đặc biệt, chén hàn DN600 cũng có thể được sản xuất theo bản vẽ hoặc tiêu chuẩn riêng nhằm đáp ứng yêu cầu kỹ thuật của từng dự án.

Cấu tạo của chén hàn DN600

• Mặc dù có thiết kế đơn giản, chén hàn DN600 được chế tạo với độ chính xác cao nhằm đảm bảo khả năng làm việc trong điều kiện áp lực lớn.
• Thân chén được dập tạo hình từ thép carbon chất lượng cao. Phần đỉnh được thiết kế dạng bán cầu giúp phân bố đều áp lực lên toàn bộ bề mặt thay vì tập trung tại một điểm. Điều này giúp hạn chế hiện tượng biến dạng hoặc nứt gãy khi hệ thống vận hành liên tục.
• Phần mép hàn được gia công theo đúng kích thước D610 mm, đảm bảo ôm sát đầu ống và tạo điều kiện thuận lợi cho quá trình hàn. Sau khi hoàn thiện, mối hàn có độ kín cao, chịu được rung động mạnh và sự thay đổi nhiệt độ trong thời gian dài.

Xem tiếp về
Chén hàn các loại
Danh mục: Phụ kiện hàn

Phân loại chén hàn DN600

Chén hàn DN600 đen

• Đây là dòng sản phẩm được sử dụng nhiều trong các hệ thống đường ống đặt trong nhà hoặc môi trường ít chịu ảnh hưởng của điều kiện thời tiết.
• Chén hàn đen được sản xuất từ thép carbon và giữ nguyên bề mặt thép sau quá trình gia công hoặc được phủ lớp dầu chống gỉ. Ưu điểm lớn nhất của loại này là giá thành hợp lý, dễ thi công, dễ hàn và phù hợp với nhiều hệ thống công nghiệp.
• Loại phụ kiện này thường được sử dụng trong nhà máy xi măng, nhà máy giấy, hệ thống khí nén, hơi nước, xử lý nước hoặc các tuyến ống trong nhà xưởng.

Loại này dùng để:

• Bịt đầu ống thép đen DN600
• Bịt đầu ống thép đúc DN600

Chén hàn DN600 xi kẽm

• Chén hàn xi kẽm được phủ lớp kẽm bằng phương pháp mạ điện nhằm tăng khả năng chống oxy hóa và cải thiện độ bền bề mặt.
• So với chén hàn đen, dòng sản phẩm này có khả năng chống gỉ tốt hơn trong môi trường có độ ẩm trung bình. Đồng thời, bề mặt sáng đẹp cũng giúp tăng tính thẩm mỹ cho hệ thống đường ống.
• Chén hàn xi kẽm phù hợp với các công trình cơ điện, nhà xưởng, hệ thống kỹ thuật trong tòa nhà hoặc các khu công nghiệp có môi trường làm việc ổn định.

Chén hàn DN600 mạ kẽm nhúng nóng

• Đây là dòng sản phẩm có khả năng chống ăn mòn cao nhất.
• Sau khi gia công hoàn thiện, chén hàn được nhúng toàn bộ vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Lớp mạ kẽm tạo thành liên kết bền vững với bề mặt thép, giúp phụ kiện chống chịu tốt trước tác động của nước mưa, hơi muối, hóa chất và môi trường ngoài trời.
• Chén hàn DN600 mạ kẽm nhúng nóng thường được sử dụng cho hệ thống cấp nước đô thị, đường ống dẫn nước thô, công trình ven biển, cảng biển, hệ thống PCCC ngoài trời và các dự án hạ tầng giao thông.

Loại này dùng để

• Bịt đầu ống thép mạ kẽm phi 610

Phân loại theo độ dày SCH

Ngoài bề mặt, độ dày thành phụ kiện cũng là tiêu chí quan trọng khi lựa chọn chén hàn DN600.

DN600 x SCH10

Có trọng lượng nhẹ và chi phí thấp, thích hợp với hệ thống áp suất thấp hoặc đường ống dẫn nước thông thường.

DN600 x SCH20

Được sử dụng trong các công trình công nghiệp có áp lực trung bình, cân bằng giữa độ bền và chi phí đầu tư.

DN600 x SCH40

Là quy cách phổ biến nhất đối với chén hàn DN600. Thành dày hơn giúp phụ kiện chịu áp lực tốt và được sử dụng trong hầu hết các hệ thống cấp nước, PCCC và công nghiệp.

DN600 x SCH80

Được thiết kế cho các hệ thống hơi nóng, dầu, khí hoặc đường ống làm việc ở áp suất và nhiệt độ cao.

Việc lựa chọn đúng độ dày SCH sẽ giúp phụ kiện hoạt động ổn định, đồng thời đảm bảo khả năng chịu áp và tuổi thọ của toàn bộ hệ thống.

Ưu điểm của chén hàn DN600

1. Là phụ kiện dành cho đường ống kích thước lớn, chén hàn DN600 sở hữu nhiều ưu điểm nổi bật.
2. Trước hết là khả năng tạo mối nối kín hoàn toàn sau khi hàn, giúp loại bỏ nguy cơ rò rỉ lưu chất và đảm bảo an toàn cho hệ thống.
3. Thiết kế dạng bán cầu giúp phân tán lực đồng đều trên toàn bộ bề mặt, từ đó tăng khả năng chịu áp lực và giảm ứng suất tại mối hàn.
4. Sản phẩm được chế tạo từ thép carbon có độ bền cơ học cao, chịu va đập tốt và có thể làm việc trong nhiều điều kiện môi trường khác nhau.
5. Ngoài ra, chén hàn DN600 có tuổi thọ dài, ít phải bảo trì, dễ lắp đặt và tương thích với hầu hết các hệ thống đường ống tiêu chuẩn ASME.

Ứng dụng của chén hàn DN600

Nhờ khả năng chịu áp lực và lưu lượng lớn, chén hàn DN600 được ứng dụng trong nhiều lĩnh vực quan trọng.

• Trong hệ thống cấp nước sạch và truyền tải nước thô, sản phẩm được sử dụng để bịt kín các tuyến ống chính, đầu chờ hoặc các vị trí mở rộng trong tương lai.
• Đối với ngành thủy điện và nhiệt điện, chén hàn giúp đảm bảo độ kín của các đường ống dẫn nước làm mát, hơi nước hoặc lưu chất phục vụ quá trình vận hành nhà máy.
• Trong ngành dầu khí và hóa chất, phụ kiện được sử dụng trên các tuyến ống dẫn dầu, khí hoặc hóa chất có áp suất cao nhằm đảm bảo an toàn và hạn chế thất thoát lưu chất.
• Ngoài ra, chén hàn DN600 còn được sử dụng trong các công trình xử lý nước, nhà máy giấy, xi măng, khai khoáng, luyện kim, đóng tàu, khu công nghiệp và nhiều dự án hạ tầng quy mô lớn.

Tiêu chuẩn áp dụng

Xuất xứ chén thép hàn DN600

Chén thép hàn DN600 (D610, NPS 24″) là phụ kiện đường ống cỡ lớn, thường được sử dụng để bịt kín đầu ống trong các hệ thống cấp thoát nước, PCCC, dầu khí, hóa chất, nhiệt điện và công nghiệp. Trên thị trường Việt Nam, sản phẩm có nhiều nguồn gốc, nhưng hàng Trung Quốc và hàng Việt Nam là hai nguồn có thể gặp phổ biến.

Hàng nhập Trung Quốc

Hàng Trung Quốc là nguồn cung khá phổ biến đối với chén hàn DN600. Trung Quốc có nhiều nhà máy sản xuất phụ kiện hàn cỡ lớn, đặc biệt tại các khu vực như Hà Bắc, Thiên Tân và Sơn Đông. Các sản phẩm thường được sản xuất theo ASME B16.9, ASTM A234, JIS B2311 hoặc các tiêu chuẩn GB/T, với vật liệu thép carbon như ASTM A234 WPB. Một số nhà sản xuất Trung Quốc có khả năng cung cấp chén DN600 và các kích thước lớn hơn theo đơn hàng.

Hàng Việt Nam

Hàng Việt Nam cũng có trên thị trường, chủ yếu dưới dạng sản phẩm được các đơn vị trong nước sản xuất hoặc gia công theo yêu cầu. Với chén DN600, nguồn hàng trong nước thường được lựa chọn khi khách hàng cần gia công theo quy cách riêng, số lượng lớn hoặc yêu cầu tiến độ giao hàng phù hợp với công trình. Thép Hùng Phát hiện cũng công bố chén hàn DN600 với xuất xứ Việt Nam và Trung Quốc, vật liệu thép carbon, tiêu chuẩn ASME B16.9.

Các nguồn khác

Ngoài Việt Nam và Trung Quốc, chén thép hàn DN600 còn có thể có xuất xứ Hàn Quốc, Đài Loan, Malaysia và Thổ Nhĩ Kỳ. Những nguồn này thường được lựa chọn theo yêu cầu cụ thể của dự án, đặc biệt khi công trình yêu cầu hồ sơ nguồn gốc và tiêu chuẩn kỹ thuật rõ ràng.

Những lưu ý khi lựa chọn

1. Đối với đường ống kích thước lớn, việc lựa chọn chén hàn cần được thực hiện cẩn thận để đảm bảo khả năng làm việc lâu dài.
2. Trước tiên cần xác định đúng kích thước đường ống là D610 mm và lựa chọn phụ kiện có cùng tiêu chuẩn ASME B16.9. Tiếp theo là lựa chọn độ dày SCH tương ứng với đường ống để đảm bảo khả năng chịu áp lực.
3. Nếu công trình đặt ngoài trời hoặc trong môi trường có tính ăn mòn cao, nên ưu tiên chén hàn mạ kẽm nhúng nóng nhằm tăng tuổi thọ sử dụng.
4. Ngoài ra, quá trình hàn cần được thực hiện bởi đội ngũ kỹ thuật có kinh nghiệm, sử dụng đúng quy trình hàn và kiểm tra thử áp sau khi hoàn thiện để đảm bảo hệ thống vận hành an toàn.

Nơi cung cấp chén hàn DN600 hàng nhập khẩu

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối chén hàn DN600 (D610 mm, 24 inch) bằng thép carbon theo tiêu chuẩn ASME B16.9. Sản phẩm có đầy đủ các quy cách SCH10, SCH20, SCH40, SCH80, cùng các lựa chọn bề mặt đen, xi kẽm và mạ kẽm nhúng nóng, đáp ứng yêu cầu của các dự án cấp thoát nước, nhiệt điện, thủy điện, dầu khí, hóa chất, PCCC và công nghiệp nặng.

Ngoài chén hàn DN600, Thép Hùng Phát còn cung cấp đầy đủ co hàn, tê hàn, côn giảm hàn, mặt bích, bầu giảm, măng sông hàn và nhiều phụ kiện đường ống kích thước từ DN15 đến DN600.

Với nguồn hàng sẵn kho, đầy đủ chứng từ CO-CQ, giá thành cạnh tranh và dịch vụ giao hàng nhanh trên toàn quốc, Thép Hùng Phát luôn là đối tác tin cậy của các nhà thầu cơ điện, đơn vị thi công hạ tầng và doanh nghiệp sản xuất trên cả nước.
