Bầu Giảm Thép Hàn DN50-DN25 (D60-D34)

Mô tả

Bầu giảm thép hàn DN50-DN25 là phụ kiện đường ống dùng để kết nối chuyển tiếp từ đường ống có đường kính ngoài D60 xuống đường ống D34. Sản phẩm có hai đầu kết nối dạng hàn, được sử dụng tại vị trí thay đổi kích thước đường ống trong hệ thống cấp nước, PCCC, khí nén, hơi, dầu và các hệ thống đường ống công nghiệp.

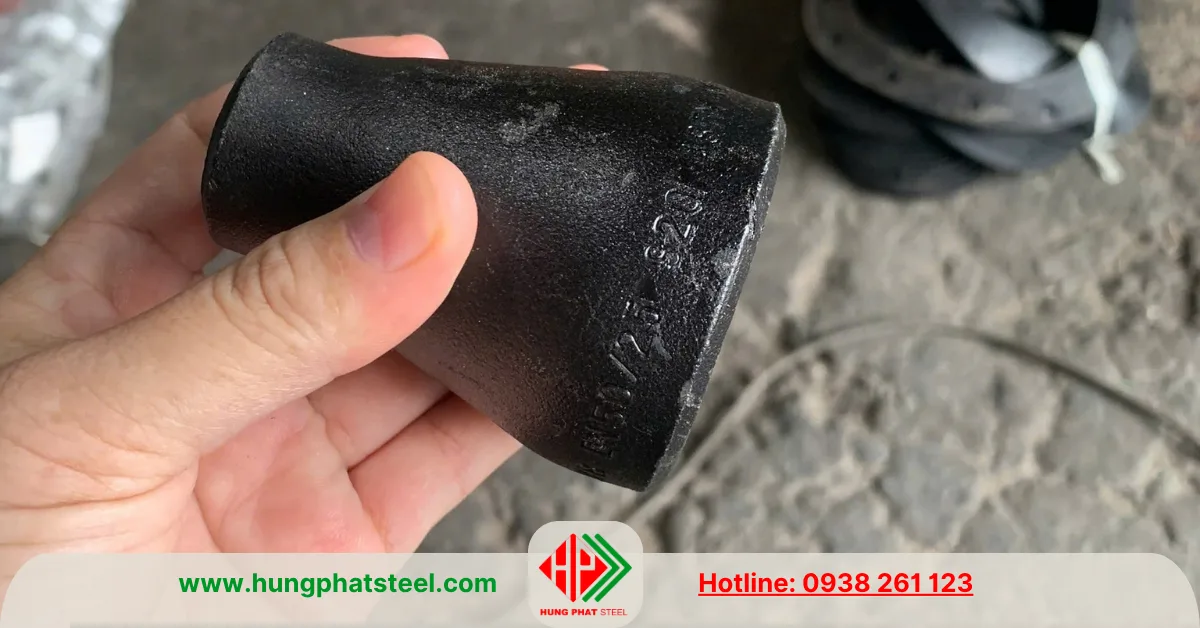

Bầu Giảm Thép Hàn DN50-DN25 (D60-D34)

Quy cách D60-D34 tạo ra sự chênh lệch kích thước tương đối lớn giữa hai đầu kết nối, do đó bầu giảm giúp tạo đoạn chuyển tiếp từ ống lớn sang ống nhỏ thay vì phải sử dụng nhiều phụ kiện trung gian. Tùy thiết kế đường ống, sản phẩm có thể lựa chọn dạng đồng tâm hoặc lệch tâm.

Thông số kỹ thuật bầu giảm DN50-DN25

Khi đặt mua bầu giảm DN50-DN25, ngoài kích thước D60-D34 cần xác định thêm độ dày, tiêu chuẩn, vật liệu và kiểu bầu giảm. Những thông tin này ảnh hưởng trực tiếp đến khả năng lắp đặt và tính phù hợp với hệ thống đường ống.

Quy cách kích thước

Xem thêm:
Bầu giảm hàn DN25-DN20
Bầu giảm hàn các loại
Ống thép phi 60
Ống thép phi 34

Cấu tạo và nguyên lý kết nối

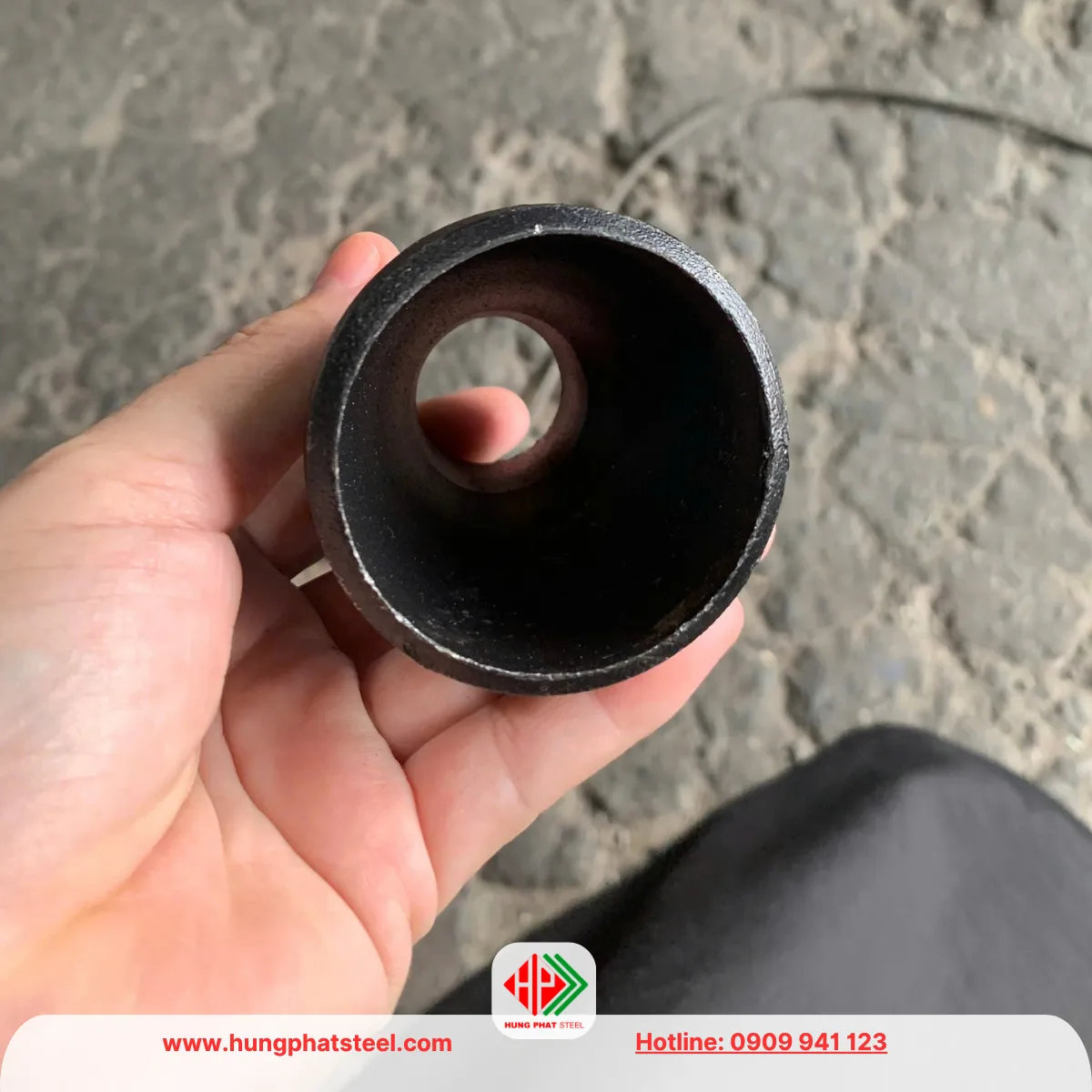

• Bầu giảm D60-D34 có thân dạng chuyển tiếp, một đầu có đường kính ngoài D60 và đầu còn lại D34. Hai đầu được thiết kế để hàn trực tiếp với đường ống tương ứng.
• Trong quá trình lắp đặt, đầu D60 được nối với đường ống kích thước lớn hơn, đầu D34 kết nối với đường ống nhỏ hơn. Sau khi căn chỉnh, hai đầu được hàn giáp mép nhằm tạo liên kết cố định giữa phụ kiện và đường ống.
• So với phương án sử dụng nhiều cút, tê hoặc đoạn ống trung gian, bầu giảm tạo ra kết cấu chuyển tiếp trực tiếp và gọn hơn. Đây là lý do phụ kiện này thường được sử dụng trong những hệ thống cần thay đổi kích thước đường ống tại một vị trí cụ thể.

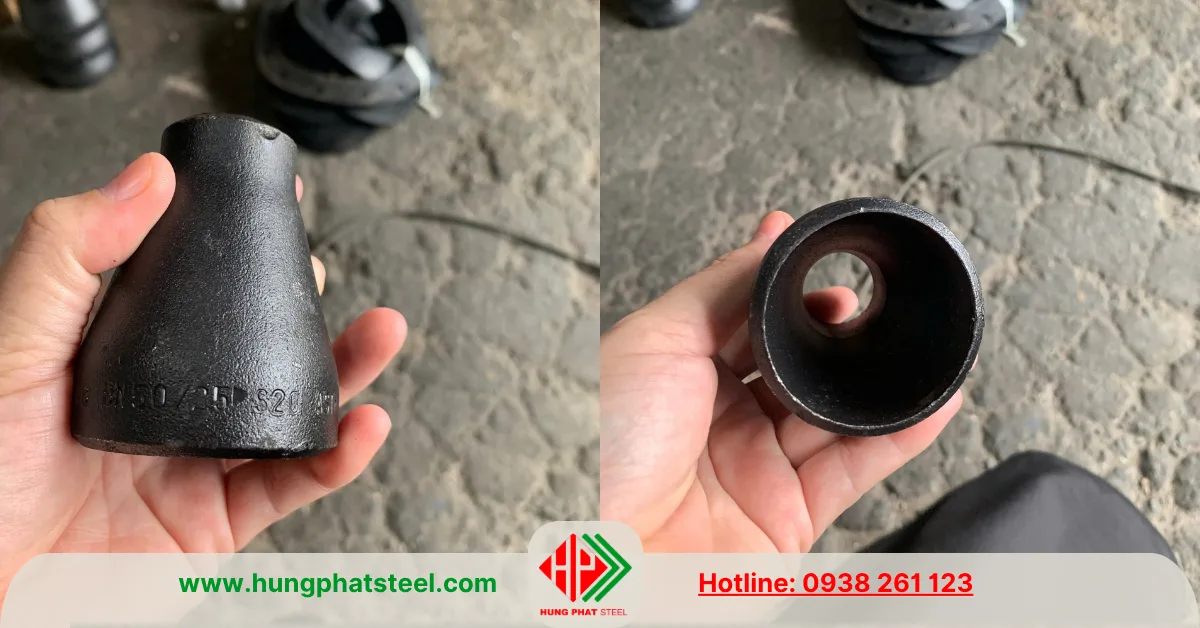

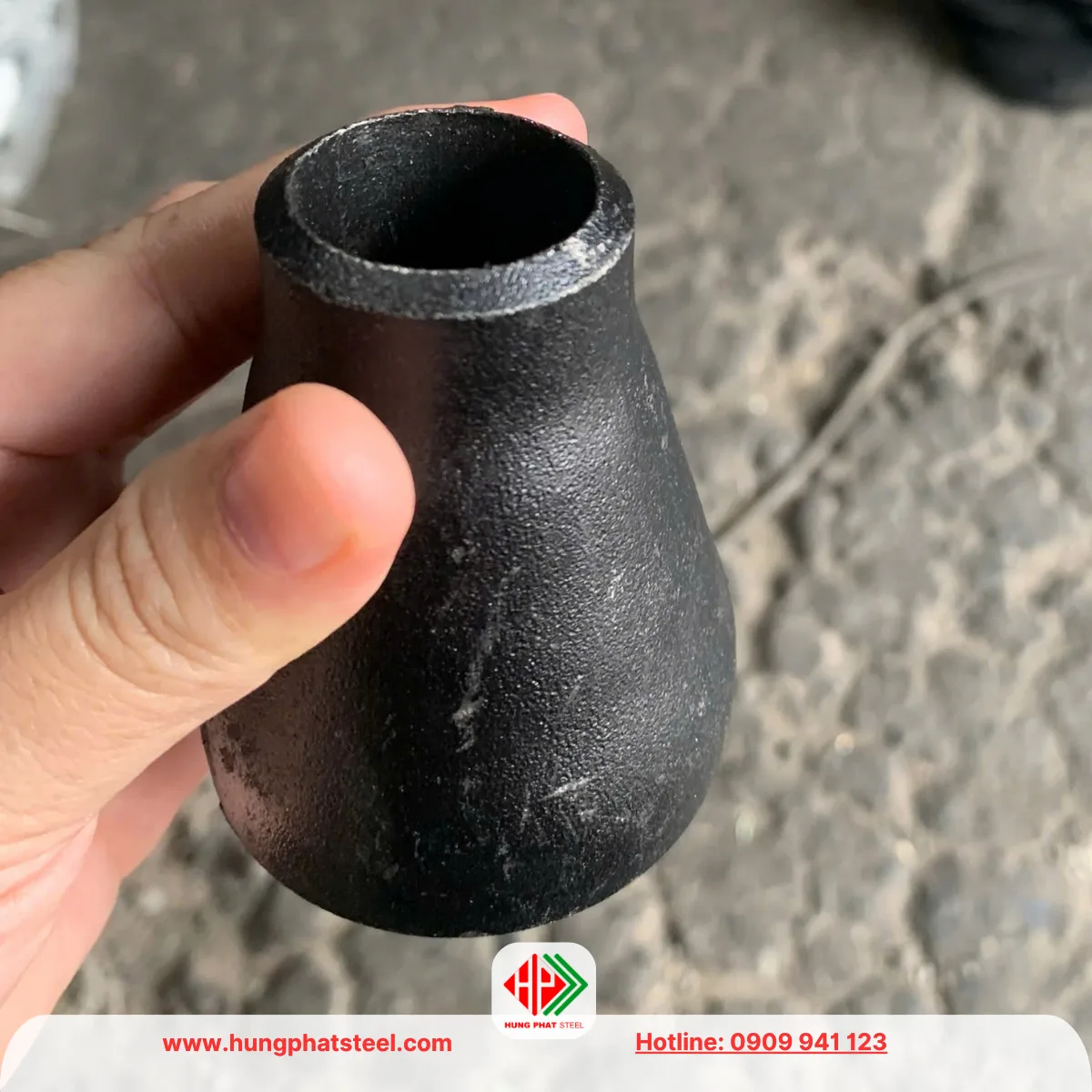

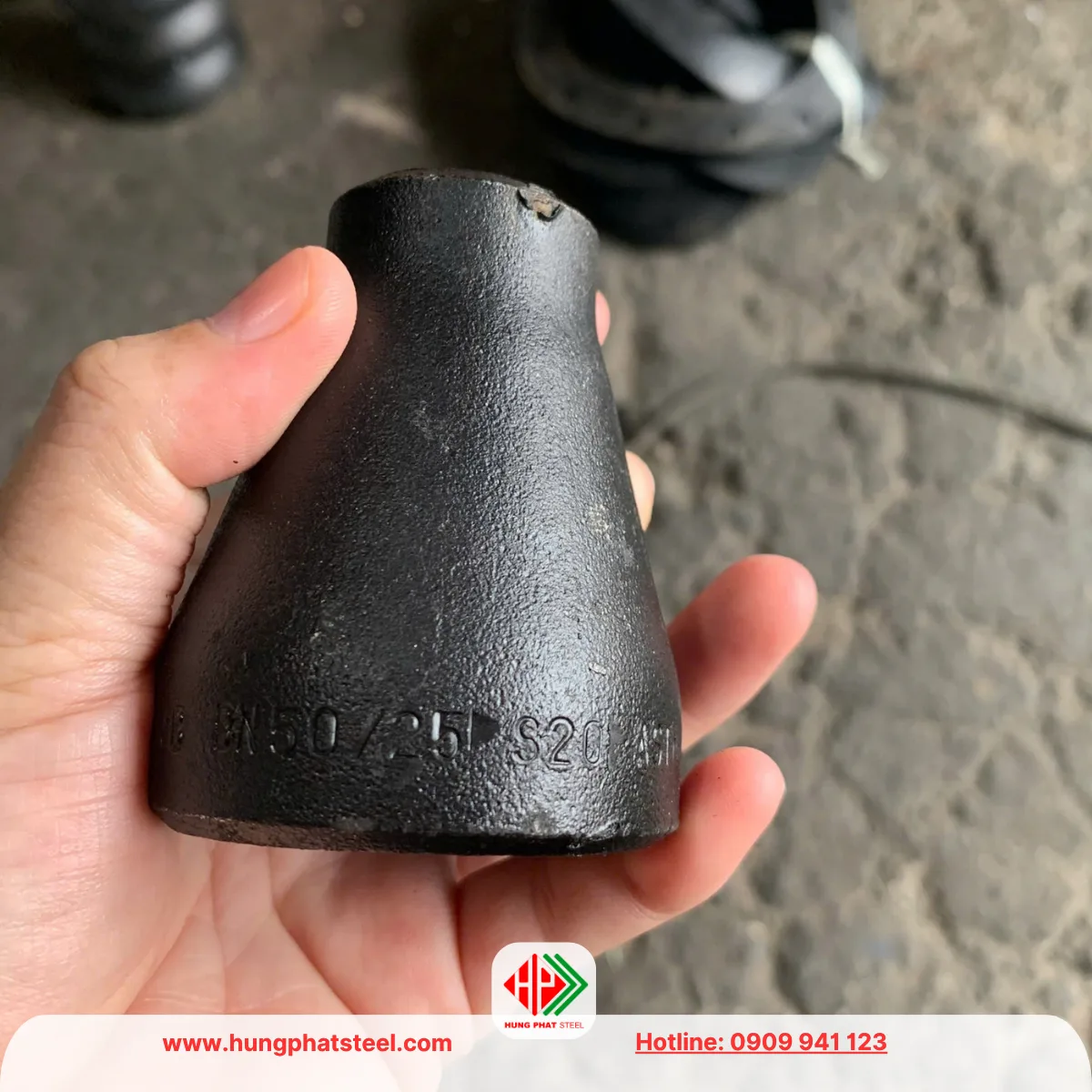

Bầu giảm đồng tâm DN50-DN25

• Bầu giảm đồng tâm có tâm của đầu D60 và D34 nằm trên cùng một trục. Hình dạng chuyển tiếp đối xứng, phù hợp với những vị trí mà đường tâm của tuyến ống cần được duy trì.
• Loại đồng tâm thường được sử dụng trong đường ống đứng hoặc các vị trí mà việc thay đổi đường kính không gây ảnh hưởng đến cao độ và hướng dòng chảy. Kết cấu đối xứng cũng giúp việc bố trí phụ kiện và căn chỉnh đường ống thuận tiện.
• Đối với hệ thống có thiết kế yêu cầu hai đường ống nằm cùng trục, bầu giảm đồng tâm là cấu hình phù hợp hơn so với loại lệch tâm.

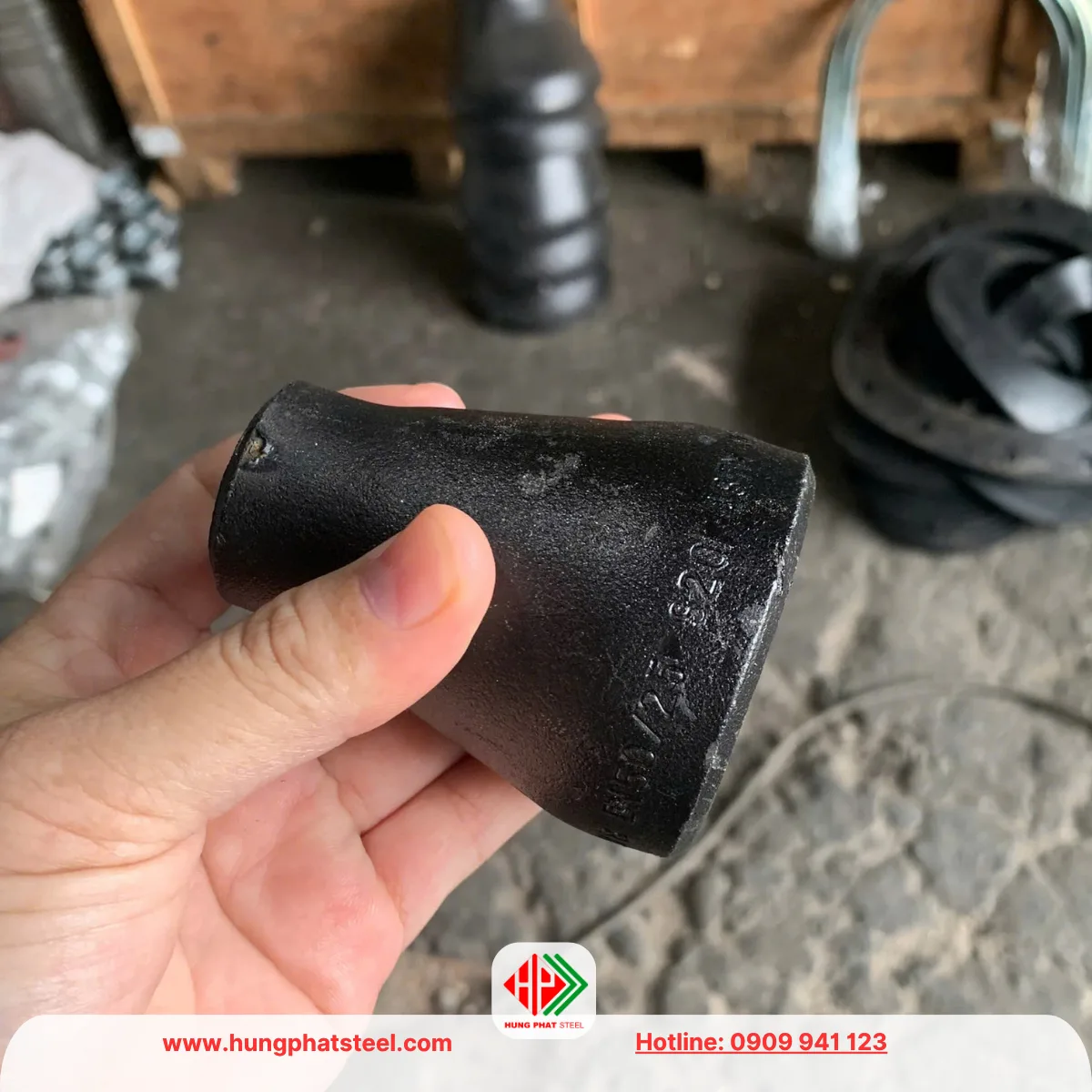

Bầu giảm lệch tâm DN50-DN25

• Bầu giảm lệch tâm có hai đầu D60 và D34 không cùng nằm trên một trục tâm. Thiết kế này cho phép duy trì một phía của tuyến ống tương đối thẳng khi chuyển đổi kích thước.
• Bầu giảm lệch tâm thường được cân nhắc cho các tuyến ống nằm ngang hoặc những vị trí có yêu cầu kiểm soát cao độ đường ống. Tùy cách bố trí, phần đáy hoặc phần trên của tuyến ống có thể được giữ thẳng nhằm hạn chế hình thành điểm thấp hoặc khoảng không không mong muốn.
• Việc lựa chọn bầu đồng tâm hay lệch tâm cần căn cứ vào bản vẽ thiết kế và hướng bố trí thực tế, không nên chỉ dựa vào kích thước DN50-DN25.

Vật liệu thép carbon

• Bầu giảm thép hàn DN50-DN25 được sản xuất từ thép carbon, đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống thông dụng. Tùy nguồn hàng, sản phẩm có thể sử dụng các mác thép phù hợp với tiêu chuẩn chế tạo phụ kiện đường ống.
• Đối với các công trình yêu cầu kiểm soát vật liệu, khách hàng có thể yêu cầu xác nhận mác thép, tiêu chuẩn sản xuất, chiều dày và nguồn gốc sản phẩm. Với hệ thống có yêu cầu hồ sơ nghiệm thu, việc xác định tiêu chuẩn ngay từ khi đặt hàng sẽ giúp hạn chế sai lệch giữa phụ kiện và đường ống.
• Bề mặt bầu giảm thép carbon thường có màu thép đen. Trong một số trường hợp, sản phẩm được sơn bảo vệ hoặc xử lý bề mặt theo yêu cầu của công trình.

Bầu giảm thép DN50-DN25 SCH20, SCH40, SCH80, SCH160

• Bầu giảm D60-D34 có thể được cung cấp theo nhiều cấp chiều dày như SCH20, SCH40, SCH80 và SCH160. Schedule dùng để xác định chiều dày thành theo kích thước danh nghĩa và tiêu chuẩn áp dụng.
• Không nên hiểu SCH là một mức áp suất cố định. Khả năng làm việc của phụ kiện còn phụ thuộc vào vật liệu, nhiệt độ, môi chất, phương pháp hàn, tiêu chuẩn thiết kế và điều kiện vận hành.
• SCH40 là một trong những lựa chọn phổ biến trong các hệ thống đường ống công nghiệp thông thường. Với hệ thống có điều kiện làm việc đặc biệt, có thể lựa chọn cấp chiều dày cao hơn theo thiết kế.
• Khi báo giá bầu giảm DN50-DN25, cần ghi rõ SCH để tránh trường hợp cùng một kích thước D60-D34 nhưng nhận sản phẩm có chiều dày khác với yêu cầu.

Tiêu chuẩn sản xuất bầu giảm thép hàn

• Bầu giảm thép hàn DN50-DN25 thường được sản xuất theo tiêu chuẩn ASME B16.9 đối với phụ kiện hàn giáp mép. Tiêu chuẩn này quy định các yêu cầu về kích thước, dung sai và một số đặc điểm hình học của phụ kiện.
• Về vật liệu, ASTM A234 là tiêu chuẩn thường được sử dụng cho phụ kiện thép carbon và thép hợp kim dùng trong hệ thống đường ống chịu áp. Tùy yêu cầu công trình, sản phẩm có thể được chỉ định cụ thể mác thép và tiêu chuẩn vật liệu.
• Đối với những dự án có yêu cầu kỹ thuật cao, thông tin trên đơn hàng cần thể hiện đầy đủ kích thước, tiêu chuẩn, vật liệu, độ dày và loại bầu giảm. Điều này giúp nhà cung cấp lựa chọn đúng sản phẩm ngay từ đầu.

Ứng dụng bầu giảm thép hàn D60-D34

• Bầu giảm DN50-DN25 được sử dụng tại các vị trí cần chuyển đổi từ đường ống D60 sang D34. Sản phẩm phù hợp với nhiều hệ thống đường ống có kích thước nhánh nhỏ hơn so với tuyến ống chính.
• Trong hệ thống PCCC, bầu giảm có thể được sử dụng tại các vị trí chuyển tiếp giữa đường ống có kích thước khác nhau. Trong hệ thống cấp nước, sản phẩm phục vụ kết nối giữa tuyến ống chính và các nhánh có đường kính nhỏ hơn.
• Ngoài ra, bầu giảm D60-D34 còn được sử dụng trong hệ thống khí nén, đường ống hơi, dầu, xử lý nước, hệ thống cơ điện và đường ống công nghiệp trong nhà máy.

Thép Hùng Phát cung cấp bầu giảm thép hàn DN50-DN25

Thép Hùng Phát nhập khẩu và phân phối bầu giảm thép hàn DN50-DN25 (D60-D34), cung cấp nhiều lựa chọn về vật liệu, độ dày và kiểu kết cấu đồng tâm hoặc lệch tâm.

Sản phẩm được cung cấp cho các công trình cấp thoát nước, PCCC, nhà xưởng, hệ thống cơ điện và đường ống công nghiệp. Ngoài bầu giảm D60-D34, Hùng Phát còn cung cấp các quy cách bầu giảm thép hàn từ kích thước nhỏ đến lớn, đáp ứng nhu cầu kết nối nhiều kích thước đường ống khác nhau.

Khách hàng chỉ cần cung cấp quy cách, số lượng, tiêu chuẩn và yêu cầu vật liệu. Thép Hùng Phát hỗ trợ tư vấn sản phẩm phù hợp, báo giá theo số lượng và cung cấp hàng theo yêu cầu của từng công trình.
