Bầu giảm hàn inox DN200-DN150 (D219-D168)

Mô tả

Bầu giảm hàn inox DN200-DN150 (D219-D168) là phụ kiện đường ống dùng để chuyển đổi kích thước từ đường ống DN200 xuống DN150.

Sản phẩm có đầu lớn D219 và đầu nhỏ D168, kết nối với đường ống bằng phương pháp hàn đối đầu. Quy cách này tương ứng khoảng 8 inch x 6 inch, là một trong những kích thước bầu giảm được sử dụng trong hệ thống đường ống công nghiệp.

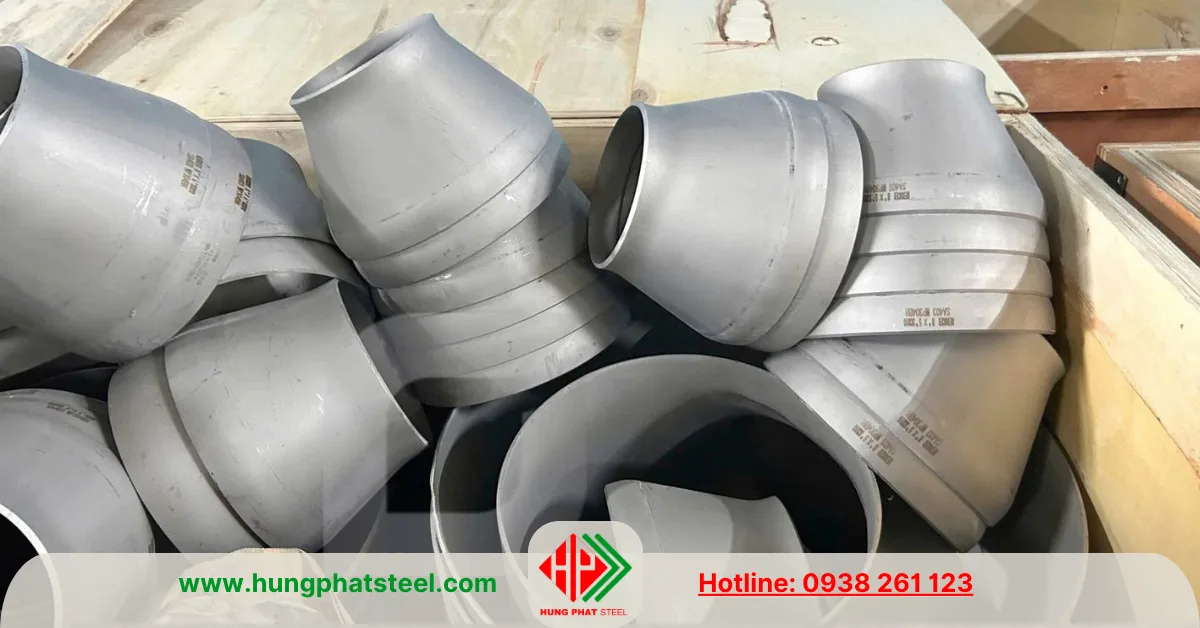

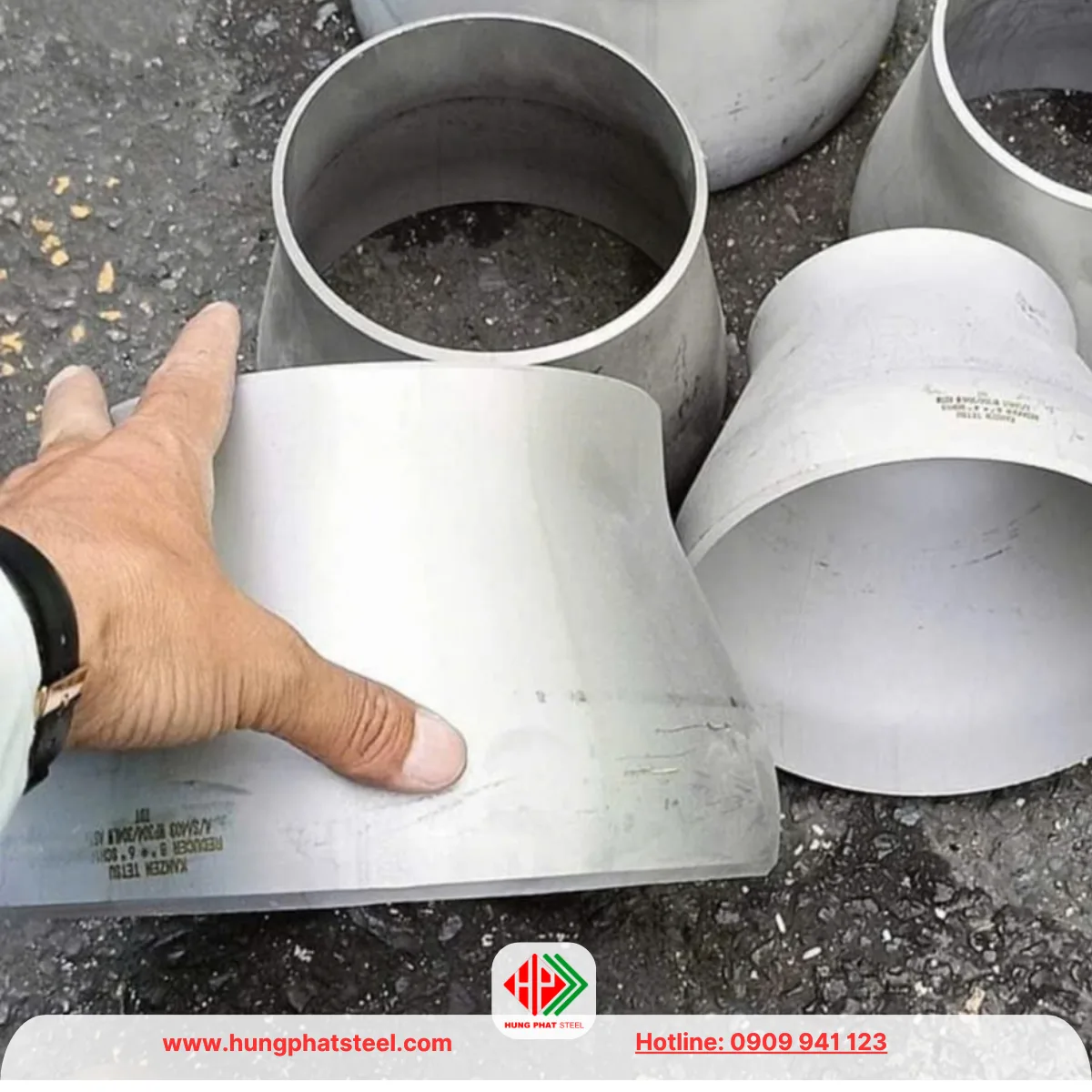

Bầu giảm hàn inox DN200-DN150 (D219-D168)

Bầu giảm inox DN200-DN150 có thể được lựa chọn bằng inox 304, inox 316 và các cấp vật liệu khác tùy yêu cầu. Phụ kiện thường được cung cấp theo các độ dày SCH khác nhau, đáp ứng hệ thống nước, xử lý nước, thực phẩm, hóa chất, dầu khí, PCCC và các dây chuyền công nghiệp.

Quy cách bầu giảm hàn inox DN200-DN150

Quy cách DN200-DN150 (D219-D168) thể hiện hai đầu kết nối của phụ kiện. Đầu lớn D219 phù hợp với ống DN200, trong khi đầu nhỏ D168 phù hợp với ống DN150. Theo kích thước OD thông dụng, D219 tương ứng khoảng 219,1 mm và D168 khoảng 168,3 mm.

Tham khảo thêm:
Bầu giảm hàn inox DN150-DN100
Bầu giảm hàn inox các loại
Ống inox phi 219
Ống inox phi 168

Phân loại bầu giảm hàn inox DN200-DN150

Bầu giảm inox 304 DN200-DN150

• Bầu giảm hàn inox 304 DN200-DN150 là lựa chọn phổ biến cho các hệ thống đường ống cần khả năng chống ăn mòn tốt và độ bền ổn định. Inox 304 có khả năng gia công, hàn và vệ sinh thuận tiện, phù hợp với nhiều hệ thống công nghiệp.
• Loại inox này thường được sử dụng cho đường ống nước, thực phẩm, đồ uống, thiết bị công nghiệp, xử lý nước và các môi trường không yêu cầu khả năng chống ăn mòn đặc biệt cao.

Bầu giảm inox 316 DN200-DN150

• Bầu giảm hàn inox 316 DN200-DN150 được lựa chọn khi hệ thống làm việc trong môi trường có yêu cầu cao hơn về khả năng chống ăn mòn. Inox 316 thường được sử dụng trong một số hệ thống hóa chất, xử lý nước, môi trường chứa muối và các ứng dụng công nghiệp đặc thù.
• Ngoài inox 304 và 316, một số nguồn hàng có thể cung cấp inox 201 hoặc các mác inox khác. Tuy nhiên, việc lựa chọn vật liệu cần dựa trên môi trường làm việc thực tế thay vì chỉ dựa vào kích thước phụ kiện.

Bầu giảm đồng tâm và lệch tâm

Bầu giảm inox đồng tâm DN200-DN150

• Bầu giảm đồng tâm có tâm của đầu D219 và D168 nằm trên cùng một trục. Khi lắp đặt, đường ống DN200 chuyển tiếp xuống DN150 theo cùng một đường tâm.
• Loại này thích hợp với những vị trí yêu cầu tuyến ống chuyển tiếp thẳng và bố trí hai đầu ống đồng trục. Bầu giảm đồng tâm inox cũng giúp tạo sự chuyển tiếp tương đối đều giữa hai kích thước đường kính.

Bầu giảm inox lệch tâm DN200-DN150

• Bầu giảm lệch tâm có hai đầu không nằm trên cùng một đường tâm. Thiết kế này được sử dụng khi yêu cầu bố trí đường ống theo một phía cố định hoặc cần xử lý cao độ của tuyến ống.
• Đối với hệ thống đường ống nằm ngang, việc lựa chọn đồng tâm hay lệch tâm cần dựa vào thiết kế thực tế, hướng dòng chảy và yêu cầu bố trí của công trình. Vì vậy, khi đặt hàng nên ghi rõ loại đồng tâm hoặc lệch tâm.

Phân loại theo độ dày SCH

Bầu giảm inox SCH10S DN200-DN150

SCH10S là một lựa chọn phổ biến đối với phụ kiện inox thành mỏng. Sản phẩm có trọng lượng tương đối nhẹ, phù hợp với những hệ thống không yêu cầu thành phụ kiện quá dày.

Bầu giảm inox SCH20 DN200-DN150

Bầu giảm SCH20 có chiều dày cao hơn SCH10S và có thể được sử dụng trong những hệ thống yêu cầu độ dày lớn hơn. Tuy nhiên, cần đối chiếu với chiều dày thực tế của đường ống trước khi lựa chọn.

Bầu giảm inox SCH40S DN200-DN150

Bầu giảm inox DN200-DN150 SCH40S có thành dày hơn, phù hợp với nhiều hệ thống đường ống công nghiệp. Phụ kiện inox trên thị trường được cung cấp với các cấp SCH10S, SCH20, SCH40S, SCH80 và các chiều dày theo yêu cầu.

Chọn SCH theo hệ thống đường ống

Không nên chỉ lựa chọn SCH dựa trên kích thước DN. Cần đối chiếu áp suất, nhiệt độ, lưu chất, chiều dày đường ống và tiêu chuẩn thiết kế của hệ thống để lựa chọn phụ kiện phù hợp.

Tiêu chuẩn sản xuất bầu giảm inox DN200-DN150

Bầu giảm hàn inox công nghiệp thường được sản xuất theo các tiêu chuẩn quốc tế như ASME B16.9 và ASTM A403, ngoài ra còn có JIS và DIN tùy nguồn hàng. ASME B16.9 quy định các yêu cầu về kích thước và dung sai đối với phụ kiện hàn đối đầu sản xuất tại nhà máy; ASTM A403 áp dụng cho một số nhóm phụ kiện inox austenitic dùng trong hệ thống chịu áp lực.

ASTM A403

ASTM A403 là tiêu chuẩn vật liệu thường gặp đối với phụ kiện inox rèn dùng cho hệ thống chịu áp lực. Các mác như WP304, WP304L, WP316 và WP316L có thể xuất hiện tùy sản phẩm và yêu cầu đặt hàng.

ASME B16.9

ASME B16.9 tập trung vào kích thước, dung sai và yêu cầu liên quan đến phụ kiện hàn đối đầu. Việc sử dụng phụ kiện theo tiêu chuẩn phù hợp giúp thuận tiện hơn khi đồng bộ với đường ống và các phụ kiện khác trong hệ thống.

Ưu điểm của bầu giảm hàn inox D219-D168

• Bầu giảm hàn inox có ưu điểm lớn ở khả năng kết nối trực tiếp với đường ống bằng hàn đối đầu.
• Sau khi hàn đúng kỹ thuật, phụ kiện tạo thành mối nối cố định, phù hợp với những hệ thống yêu cầu độ kín và độ ổn định trong quá trình vận hành.
• Vật liệu inox còn có khả năng chống oxy hóa và ăn mòn tốt hơn nhiều loại thép thông thường, đồng thời bề mặt tương đối dễ vệ sinh.
• Đây là lý do phụ kiện inox được sử dụng trong nhiều hệ thống có yêu cầu về độ sạch, khả năng chống gỉ và độ bền vật liệu.

Ứng dụng bầu giảm hàn inox DN200-DN150

Bầu giảm hàn inox DN200-DN150 được sử dụng tại vị trí chuyển đổi từ đường ống D219 xuống D168. Các ứng dụng thường gặp gồm:

• Hệ thống cấp và xử lý nước.
• Đường ống công nghiệp.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống hóa chất.
• Đường ống dầu khí.
• Hệ thống PCCC.
• Nhà máy sản xuất và khu công nghiệp.
• Hệ thống khí, hơi và các lưu chất công nghiệp.

Với những hệ thống có yêu cầu cao về vật liệu, inox 304 hoặc inox 316 có thể được lựa chọn tùy vào tính chất lưu chất và điều kiện vận hành.

Lưu ý khi mua bầu giảm inox DN200-DN150

Khi đặt mua bầu giảm hàn inox D219-D168, cần xác định đầy đủ kích thước DN200-DN150, đường kính ngoài, vật liệu inox, kiểu đồng tâm hoặc lệch tâm và độ dày SCH.

Kiểm tra kích thước đầu nối

Đầu lớn cần phù hợp với ống DN200-D219 và đầu nhỏ phù hợp với ống DN150-D168. Việc kiểm tra OD thực tế trước khi đặt hàng giúp hạn chế sai lệch khi đưa phụ kiện vào thi công.

Kiểm tra vật liệu

Inox 304 và inox 316 có phạm vi ứng dụng khác nhau. Đối với công trình sử dụng hóa chất hoặc môi trường có tính ăn mòn, cần xác định vật liệu dựa trên điều kiện làm việc cụ thể.

Kiểm tra tiêu chuẩn và SCH

Nếu hệ thống yêu cầu phụ kiện theo ASTM A403/ASME B16.9, cần xác nhận tiêu chuẩn ngay từ khi báo giá. Đồng thời, SCH của bầu giảm phải tương thích với thiết kế đường ống.

Thép Hùng Phát cung cấp bầu giảm hàn inox DN200-DN150

• Thép Hùng Phát nhập khẩu và phân phối bầu giảm hàn inox DN200-DN150 (D219-D168), cung cấp các lựa chọn inox 304, inox 316 với nhiều cấp độ dày và tiêu chuẩn tùy nhu cầu sử dụng.
• Hùng Phát cung cấp đồng bộ các loại co hàn inox, tê hàn inox, bầu giảm inox, mặt bích inox, măng sông inox và phụ kiện đường ống inox, phục vụ công trình dân dụng, công nghiệp, nhà máy, hệ thống xử lý nước, thực phẩm và hóa chất.

Báo giá bầu giảm hàn inox DN200-DN150

Giá sản phẩm phụ thuộc vào vật liệu inox, độ dày SCH, tiêu chuẩn, xuất xứ và số lượng. Khi yêu cầu báo giá, khách hàng chỉ cần cung cấp quy cách DN200-DN150 (D219-D168), vật liệu 304 hoặc 316, SCH và số lượng để Hùng Phát tư vấn đúng chủng loại.
