Van bi đồng ren trong ren ngoài FAF 4010: cách chọn và lắp

Van bi đồng ren trong ren ngoài FAF 4010 là van đóng mở một phần tư vòng, thân đồng, một đầu ren trong và một đầu ren ngoài, dùng để đặt thẳng giữa hai chi tiết ren mà không cần thêm rắc co. Mua đúng nghĩa là khớp ba thứ: chuẩn ren, cỡ ren và vật liệu thân. Bài này hướng dẫn cách đọc tên van, kiểm hàng và lắp cho kín.

1. Van bi đồng ren trong ren ngoài là gì, và mã FAF 4010 nói lên điều gì?

Tên gọi chia làm bốn phần. Van bi là van có một viên bi xuyên lỗ nằm trong thân; xoay tay gạt một phần tư vòng thì lỗ bi thẳng hàng với đường ống (mở) hoặc nằm ngang (đóng). Đồng là vật liệu thân, thực tế thường là đồng thau, hợp kim đồng và kẽm, dễ gia công ren và chịu được nước, khí nén, dầu nhẹ. Ren trong ren ngoài mô tả hai đầu nối của van. FAF 4010 là nhãn hiệu và mã model do hãng đặt.

Điều quan trọng là mã model không tự giải thích được. Hai van cùng gọi là «van bi đồng ren trong ren ngoài» có thể khác nhau về chuẩn ren, độ dày thành thân, loại gioăng bi và áp suất làm việc. Vì vậy khi gặp mã 4010 trong bản vẽ hay báo giá, việc đầu tiên là mở tài liệu của hãng để lấy cỡ ren, áp suất danh định và dải nhiệt độ, rồi mới so với yêu cầu của hệ thống.

Cùng một tên gọi nhưng khác chuẩn ren thì van vẫn vặn vào được vài vòng rồi rò, nên chuẩn ren cần hỏi bằng chữ, không hỏi bằng mắt.

Ren trong ren ngoài khác ren hai đầu ở chỗ nào?

Van ren trong hai đầu cần hai đoạn ống có ren ngoài hoặc hai nipple đi kèm. Van ren ngoài hai đầu thì ngược lại, cần hai khớp nối ren trong. Dạng một đầu mỗi loại gọn hơn ở chỗ van tự làm một nửa việc của khớp nối: đầu ren ngoài vặn thẳng vào ổ ren trong của đồng hồ, bơm hay bình, đầu ren trong nhận ống ra có ren ngoài. Chỗ nối ít hơn nghĩa là ít điểm rò hơn.

Đổi lại, dạng này không tháo ra từng đầu độc lập được. Muốn thay van, phải xoay cả van hoặc tháo phần ống phía sau, nên cần chừa khoảng trống để xoay.

2. Ren BSP hay NPT, cặp ren nào vặn được với nhau?

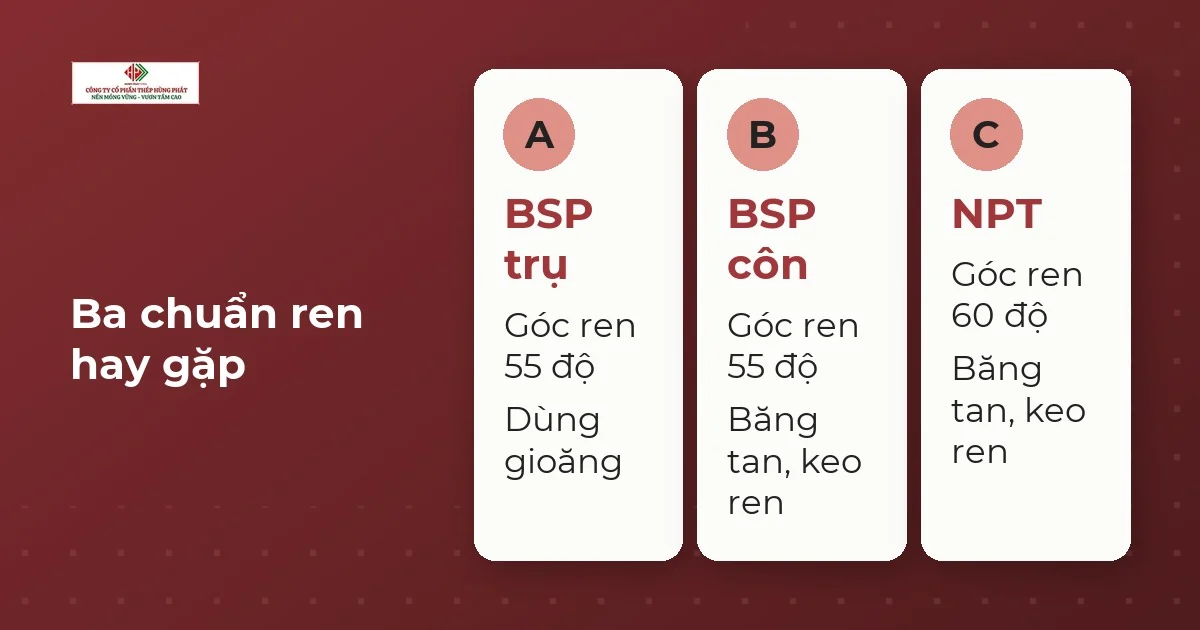

Hai chuẩn ren ống phổ biến nhất trên van đồng là BSP (hệ Anh, gốc tiêu chuẩn BS, góc ren 55 độ) và NPT (hệ Mỹ, góc ren 60 độ). Cùng cỡ danh nghĩa như 1/2 inch nhưng đường kính ngoài và bước ren không trùng hoàn toàn, nên hai chuẩn không lắp lẫn cho kín được. Nếu cần tra thêm về nền tiêu chuẩn, xem bài tiêu chuẩn BS và tiêu chuẩn ANSI của chúng tôi.

Trong mỗi chuẩn lại có ren trụ (song song) và ren côn (thu nhỏ dần). Ren côn tự siết kín nhờ ren ăn vào nhau, ren trụ cần gioăng hoặc vòng đệm. Ghép đúng cặp là điều kiện để kín nước.

Nguồn: quy ước chung của hệ ren ống BSP và NPT; kiểm lại theo tài liệu từng hãng, đọc ngày 30/10/2026.

3. Cỡ DN và cỡ inch của van ren quy đổi thế nào?

Bản vẽ hệ thống nước thường ghi cỡ ống theo DN (đường kính danh nghĩa tính theo milimét), còn van ren lại hay ghi theo inch. Hai cách gọi cùng chỉ một cỡ, nhưng con số DN không phải đường kính ngoài thật của ống và cũng không phải đường kính trong của van. Bảng dưới đây giúp đổi qua lại cho các cỡ van ren thông dụng.

Nguồn: bảng quy ước cỡ ống ren thông dụng, đọc ngày 30/10/2026. Cách gọi thợ chỉ mang tính tham khảo, mỗi vùng gọi một khác.

Lưu ý DN25 không phải phi 25. «Phi» là cách gọi theo đường kính ngoài gần đúng của ống thép, còn DN là cỡ quy ước. Đặt hàng theo DN hoặc inch, không đặt theo «phi» nếu tài liệu hãng không ghi vậy. Mã 4010 thuộc cỡ nào thì xem trong bảng thông số của hãng, bài này không suy ra từ con số trong mã.

4. Trước khi mua van bi đồng cần kiểm những gì?

Kiểm hàng gồm hai phần: đối chiếu giấy tờ và kiểm tay. Phần giấy tờ cho biết van có hợp hệ thống không, phần kiểm tay cho biết lô hàng có lỗi gia công không.

• Chuẩn ren và cỡ ren: ghi rõ BSP hay NPT, trụ hay côn, cỡ inch hoặc DN của từng đầu.
• Áp suất làm việc: lấy ký hiệu PN hoặc psi trên thân van hay catalogue, so với áp suất lớn nhất của đường ống, kể cả áp khi bơm khởi động.
• Nhiệt độ lưu chất: gioăng bi bằng nhựa kỹ thuật thường có giới hạn nhiệt thấp hơn thân đồng, nên van nóng cần hỏi riêng.
• Loại lưu chất: nước sạch, khí nén, dầu nhẹ khác với hóa chất, nước biển hay nước có clo cao.
• Lỗ bi: lỗ bi đầy (full bore) gần bằng lòng ống, lỗ bi thu nhỏ (reduced bore) làm tăng tổn thất áp.
• Tay gạt: xoay êm một phần tư vòng, có điểm chặn, không kẹt và không rơ.

Nguồn: kinh nghiệm kiểm nhập phụ kiện đường ống, đọc ngày 30/10/2026.

Với lô nhiều chiếc, thử lấy vài chiếc ngẫu nhiên cho vặn thử ren và đóng mở, không chỉ thử chiếc nằm trên cùng. Hàng gia công kém thường kém đồng đều chứ không hỏng riêng một chiếc.

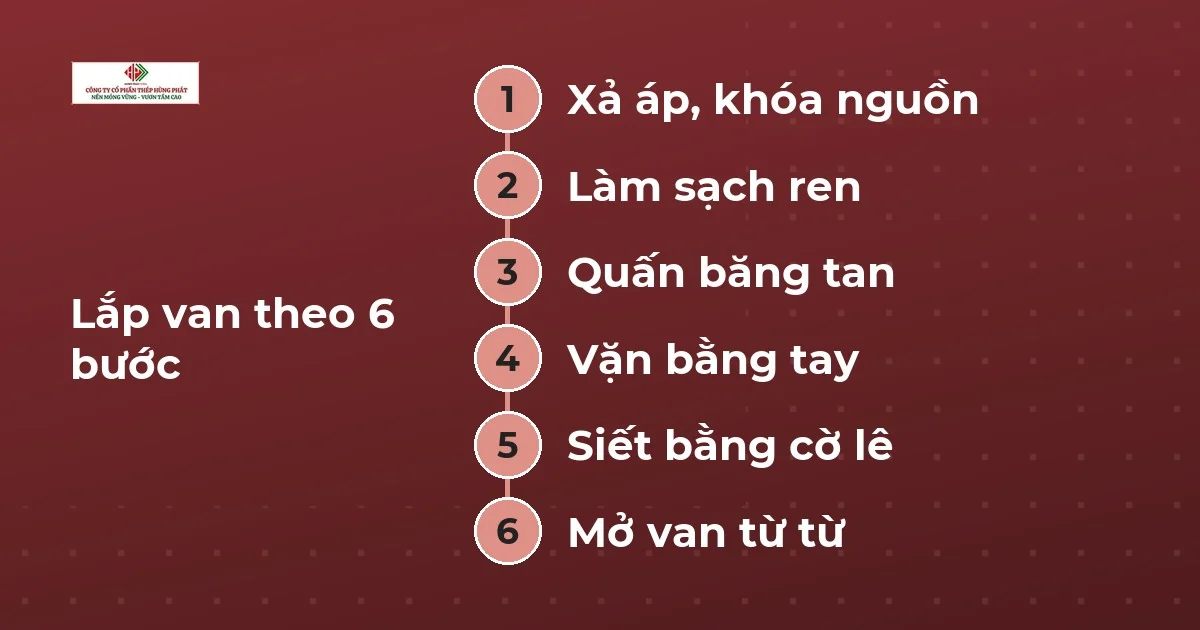

5. Lắp van ren trong ren ngoài theo trình tự nào để không rò?

Trình tự dưới đây dùng cho ren côn, loại làm kín bằng băng tan. Với ren trụ có gioăng, bỏ bước băng tan và đặt gioăng đúng rãnh.

1. Xả áp và khóa nguồn trên đoạn ống sắp lắp, xả hết lưu chất còn lại.
2. Làm sạch ren bằng bàn chải, lau bỏ dầu mỡ và mảnh vụn trên cả ren ngoài lẫn ren trong sẽ ghép.
3. Quấn băng tan lên ren ngoài, quấn cùng chiều vặn của ren để băng không bị đẩy tuột khi siết.
4. Vặn bằng tay cho tới khi ren ăn vào, rồi xác định đầu ren ngoài của van là đầu nào để không lắp ngược chiều với bản vẽ.
5. Siết bằng cờ lê đặt lên phần lục giác gần đầu đang siết, không đặt lên tay gạt hay giữa thân.
6. Mở van từ từ, tăng áp từng nấc và kiểm tra rò ở cả hai mối nối trước khi đưa vào vận hành.

Hai bước hay bị bỏ qua là làm sạch ren và siết bằng cờ lê đúng vị trí. Cờ lê kẹp giữa thân khi siết đầu ren sẽ xoắn thân van, làm bi kẹt và gioăng méo, nên van bị rò dù ren ngoài đã kín.

6. Van đồng, van thép hay van inox: chọn loại nào cho đúng việc?

Không có loại nào hợp mọi nơi. Lưu chất, áp suất, nhiệt độ và môi trường lắp quyết định vật liệu thân. Hùng Phát làm việc hằng ngày với thép, nên phần này nói rõ điểm khác nhau giữa các vật liệu để bạn không chọn theo thói quen.

Khi nào van đồng là lựa chọn hợp lý?

Nước sạch, khí nén, dầu nhẹ, đường ống nhỏ trong nhà xưởng và dân dụng là chỗ van bi đồng làm tốt: gia công ren chính xác, không gỉ như thép đen, giá thấp hơn inox. Đồng thau cũng chịu va đập lúc đóng mở khá hơn nhiều loại nhựa cứng.

Khi nào nên chuyển sang van thép?

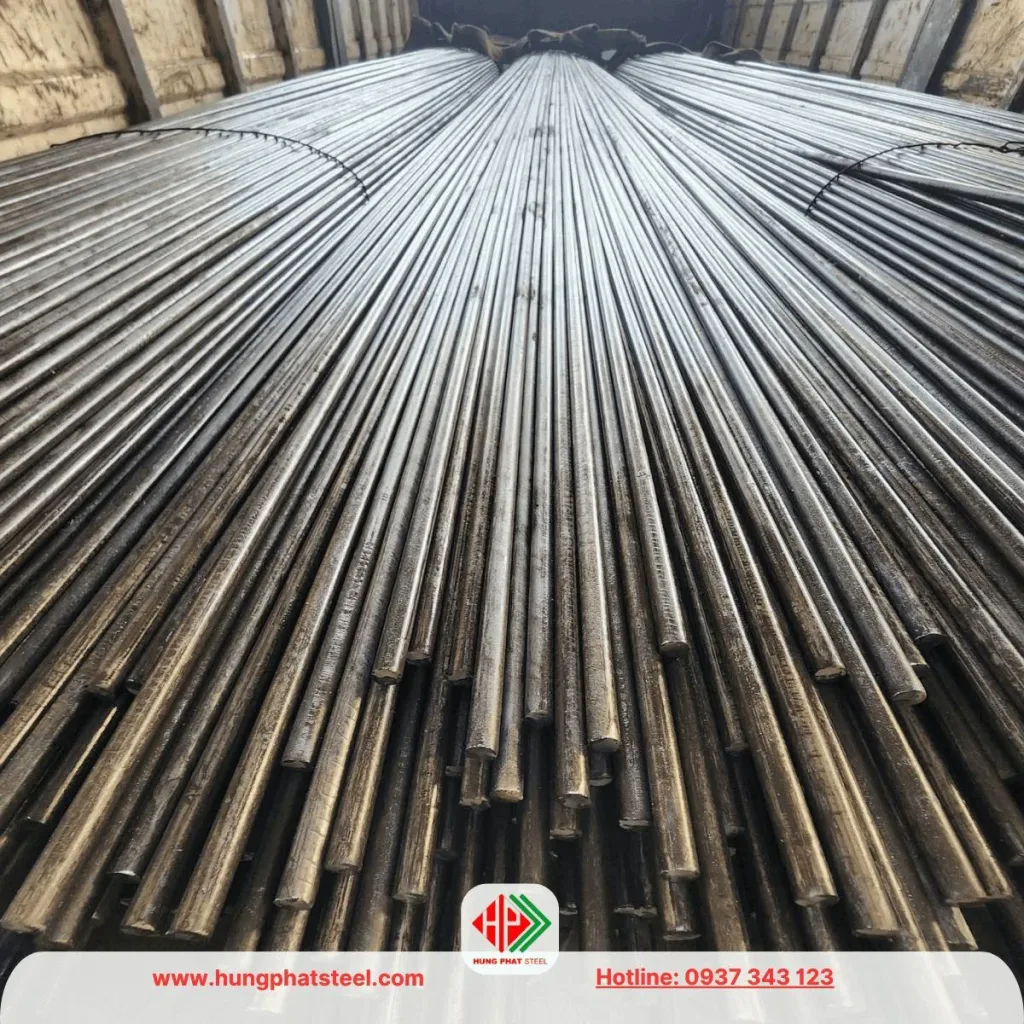

Chi tiết tự gia công như trục, chốt hay đầu nối đặc thì làm từ phôi, ví dụ thép tròn đặc phi 10, không làm từ thân van đúc. Đường ống áp cao, nhiệt độ lớn hoặc hơi nóng thường dùng van thép đúc hoặc rèn, nối bằng mặt bích hay hàn thay vì ren. Khi đó ống đi cùng cũng là loại chịu áp, như ống thép đúc ASTM A106. Nếu đường nước chung dùng ống thép thường, tham khảo thêm ống thép đen để biết cỡ và độ dày.

Khi nào cần van inox?

Môi trường ăn mòn như nước biển, hóa chất nhẹ hoặc thực phẩm cần bề mặt không gỉ. Khi đó van đồng thau có nguy cơ mất kẽm theo thời gian, nhất là với nước mềm hoặc nước có clo. Inox giải quyết được chuyện này nhưng đắt hơn và nặng ren hơn khi siết.

7. Những lỗi nào làm van bi đồng bị rò hoặc kẹt?

Phần lớn sự cố sau lắp không đến từ chất lượng van mà đến từ cách dùng. Có ba lỗi lặp lại nhiều nhất.

Dùng van bi để điều tiết lưu lượng. Van bi sinh ra để mở hẳn hoặc đóng hẳn. Để bi ở vị trí hé mở, dòng chảy mài vào gioăng ở một phía, bi và gioăng mòn lệch, đóng lại thì rỉ. Cần điều tiết thì dùng van cầu hoặc van kim.

Đóng quá nhanh trên đường có bơm. Gạt van một phát đóng hẳn làm nước dội ngược, gây búa nước. Với đường lớn hoặc áp cao, đóng chậm tay hoặc dùng van chống va.

Để van nằm lâu không vận hành. Van ít khi đóng mở dễ bị cặn đóng quanh bi. Định kỳ mở đóng thử một lần giúp tay gạt không kẹt khi cần dùng.

• Rò ở ren: thường do thiếu băng tan, ren sai chuẩn hoặc siết chưa đủ.
• Rò ở trục tay gạt: gioăng trục lão hóa, vặn nhẹ đai ốc trục nếu thân van có thiết kế cho phép.
• Đóng không kín: bi trầy hoặc gioăng bi mòn, thường phải thay van.

8. Câu hỏi thường gặp

Van bi đồng ren trong ren ngoài có lắp đảo chiều được không?

Về mặt cơ khí thì chiều lắp tùy vị trí ren, nhưng đầu ren ngoài phải khớp ổ ren trong ở phía hệ thống và ngược lại. Nhiều van bi hai chiều dùng được cả hai hướng dòng chảy. Hãy đọc tài liệu hãng cho mã cụ thể, vì một số van có chiều tham chiếu ghi trên thân.

Quấn băng tan mấy vòng là đủ?

Không có số vòng cố định. Quấn tới khi thấy ren được phủ đều một lớp mỏng nhưng vẫn nhìn thấy đường ren, thường quanh vài vòng với ren cỡ nhỏ. Quấn dày quá làm ren khó vào và nứt thân khi siết.

Van đồng có dùng cho nước uống được không?

Tùy thành phần hợp kim và quy định nơi lắp. Đồng thau có chì từng bị hạn chế trong hệ nước uống ở nhiều nước. Muốn dùng cho nước sinh hoạt, hỏi hãng loại hợp kim và chứng nhận phù hợp, không suy từ ngoại hình.

Khi nào nên thay van thay vì sửa?

Khi bi trầy, ren chân thân nứt hoặc gioăng đã mòn dù thay gioăng vẫn rò. Van đồng giá không cao, thay van thường an toàn hơn cố sửa một chi tiết đã hỏng.

Cập nhật 30/10/2026 bởi Thép Hùng Phát.
