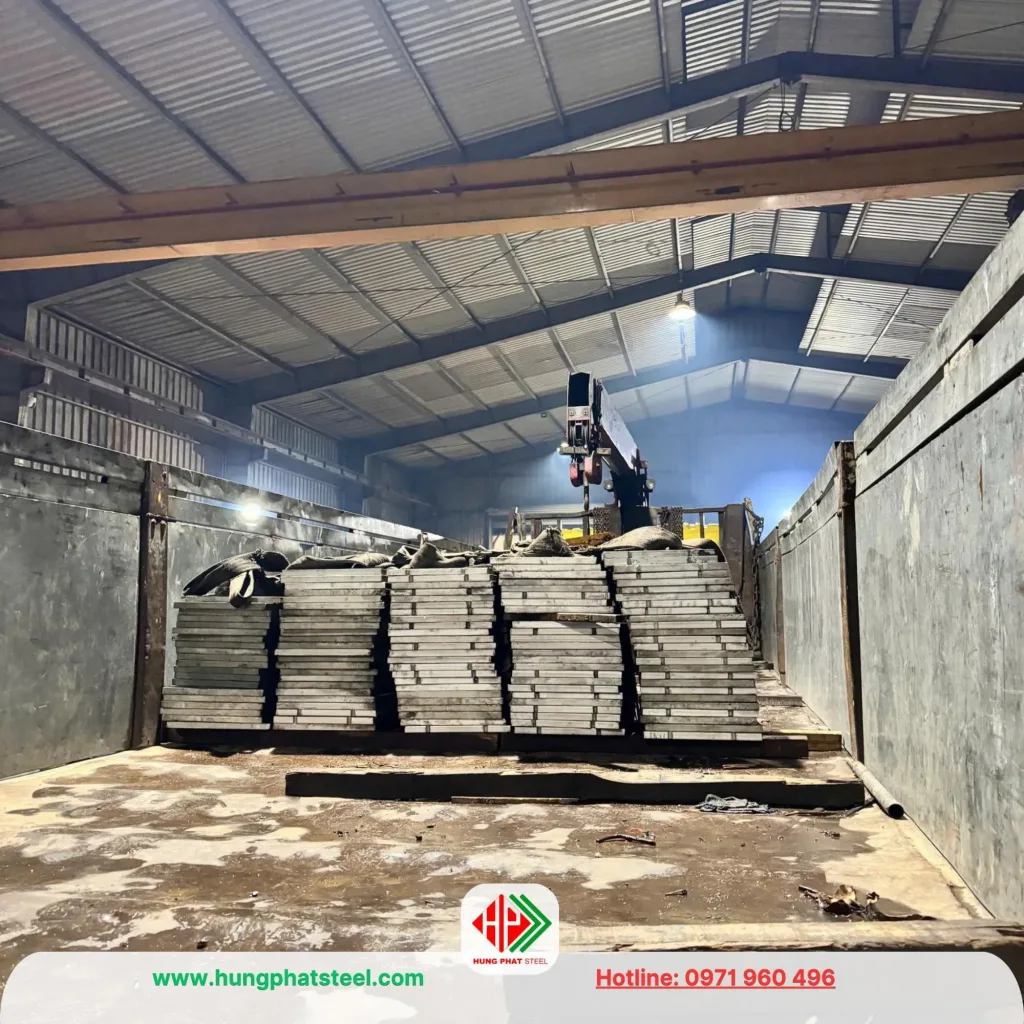

Tấm Khử Dốc Thép (Tấm Đệm Gối Cầu)

Mô tả

Tấm khử dốc thép (Tấm đệm gối cầu) là một loại phụ kiện bằng thép, sử dụng để điều chỉnh độ nghiêng hoặc tạo góc ở các vị trí như gối cầu, đầu trụ hoặc các kết cấu thép cần có độ chính xác cao về độ nghiêng.

Tấm Khử Dốc Bản Thép (tấm đệm gối cầu)

Tên gọi khác:

• Tấm đệm dốc cầu
• Thép tấm đệm gối cầu
• Đệm thép tạo dốc
• Tấm khử dốc phay nghiêng
• Tấm đệm thép dầm Super Tee (super T), dầm betong I, dầm betong U

Thông số kỹ thuật:

• Chất liệu: Thép Carbon, thép mạ kẽm nhúng nóng
• Phân loại: Tấm phẳng, Tấm phay nghiêng

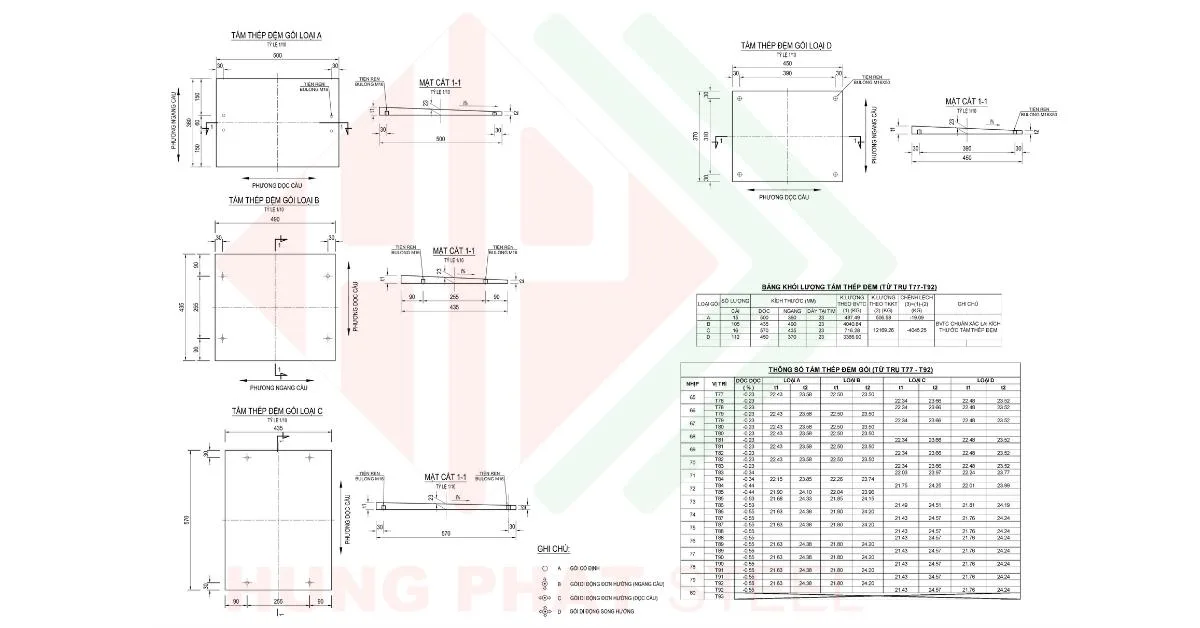

• Hình dạng: Theo bản vẽ
• Độ dày: 28mm-40mm
• Tiêu chuẩn: ASTM, TCVN..
• Xuất xứ: Việt Nam
• Thương hiệu: Thép Hùng Phát

Ứng dụng:

• Gối cầu: Làm lớp đệm giữa và gối cầu để đảm bảo góc nghiêng hoặc thẳng phù hợp.
• Tấm đệm dầm Super Tee: Sử dụng các tấm đệm để tạo độ nghiêng cho dầm super Tee
• Tạo độ dốc: Tạo độ dốc ở những vị trí cần độ nghiêng trong kết cấu thép trong công nghiệp và giao thông cầu đường.

Ưu điểm:

• Độ chính xác cao: Hỗ trợ điều chỉnh góc nghiêng theo thiết kế.
• Khả năng chịu lực tốt: Chịu được tải trọng lớn trong kết cấu cầu đường hoặc năng lượng
• Tuổi thọ cao: Chống mài mòn, thích hợp cho các công việc đòi hỏi độ bền lâu dài.
• Đa dạng kích thước: Dễ dàng điều chỉnh theo nhu cầu cụ thể.

Sản phẩm này là một thành phần quan trọng trong việc đảm bảo tính an toàn và hiệu quả của các quy trình hoặc cấu hình cần phải được xác định cao.

Tiêu chuẩn TCVN 10268: 2014

TCVN 10268:2014 đã có hướng dẫn chi tiết về phụ kiện này

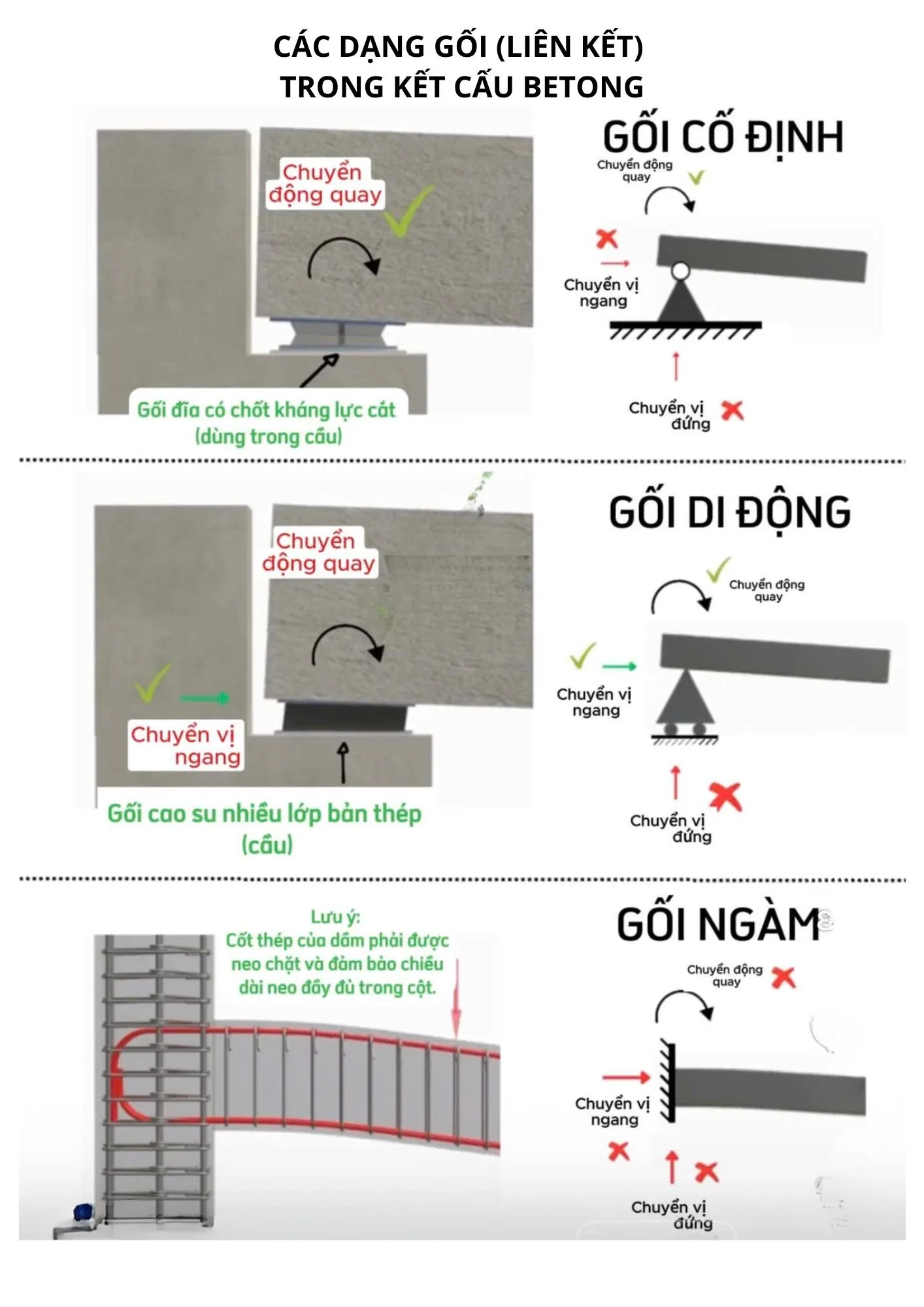

3.1. Gối cầu (Bearing)

• Cơ cấu làm nhiệm vụ truyền áp lực tập trung từ kết cấu nhịp xuống mố trụ và đảm bảo cho đầu kết cấu nhịp có thể chuyển dịch quay hoặc chuyển dịch thẳng tự do dưới tác dụng của hoạt tải và nhiệt độ thay đổi tùy theo dự kiến thiết kế.

3.2. Gối cầu kiểu chậu (Pot bearing)

• Gối cầu chịu tải trọng thẳng đứng nhờ hiệu ứng nén một đĩa cao su được giữ trong một chậu thép và tạo ra chuyển dịch quay hay/ và chuyển dịch thẳng do sự biến dạng của đĩa cao su. (sau đây gọi là gối chậu).

3.3. Gối chậu cố định (Fixed pot bearing)

• Gối chậu chỉ cho phép đầu kết cấu nhịp có chuyển dịch quay và truyền áp lực qua một điểm cố định.

3.4. Gối chậu di động (Sliding pot bearing)

• Gối chậu cho phép đầu kết cấu nhịp vừa có thể chuyển dịch quay, vừa có thể chuyển dịch đơn hướng hoặc đa hướng.

3.5. Gối chậu di động đơn hướng (Uni-Directional Sliding pot bearing)

• Gối chậu cho phép đầu kết cấu nhịp vừa có thể chuyển dịch quay, vừa có thể chuyển dịch theo một hướng nhất định.

3.6. Gối chậu di động đa hướng (Multi-Directional Sliding pot bearing)

• Gối chậu cho phép đầu kết cấu nhịp vừa có thể chuyển dịch quay, vừa có thể chuyển dịch theo tất cả các hướng.

Phân loại chi tiết tấm thép khử dốc

Dưới đây là các loại thông dụng phổ biến như:

Phân loại theo ứng dụng:

Theo ứng dụng sẽ chia làm 2 loại như sau:

• Tấm khử phẳng
• Tấm khử nghiêng
• Dưới đây là chi tiết 2 loại này

1.Tấm khử dốc (phẳng)

Đặc Điểm:

• Bề mặt tấm phẳng, không có độ nghiêng tự nhiên.
• Thích hợp khi yêu cầu góc nghiêng được điều chỉnh bằng cách lắp đặt phụ kiện bổ sung hoặc sử dụng thêm lớp đệm.

Ứng Dụng:

• Thường dùng trong các công trình có độ nghiêng nhỏ hoặc khi yêu cầu thay đổi độ dốc theo cách thủ công.

2.Tấm khử dốc (phay nghiêng)

Đặc Điểm:

• Một hoặc cả hai mặt tấm được phay nghiêng để tạo góc dốc nhất định.
• Được gia công chính xác theo độ dốc ngang hoặc dọc của cầu.

Ứng Dụng:

• Dùng trong các vị trí cần độ nghiêng cố định, như gối cầu, đầu dầm Super Tee.
• Tăng hiệu quả lắp đặt nhờ phù hợp với thiết kế góc nghiêng sẵn có.

Cả hai loại đều được sản xuất từ thép chất lượng cao, đảm bảo khả năng chịu tải tốt và độ bền lâu dài trong môi trường làm việc khắc nghiệt. Việc lựa chọn loại nào phụ thuộc vào yêu cầu kỹ thuật và thiết kế của công trình.

Phân loại heo hướng dốc:

• Đơn hướng: Sử dụng để tạo độ nghiêng theo hướng duy nhất, thường được áp dụng ở các vị trí đơn giản hoặc cầu một nhịp.
• Đa hướng: Điều chỉnh nghiêng theo nhiều hướng, sử dụng cho các hỗn hợp phức tạp như nhiều nhịp hoặc cầu có nghiêng không đồng đều.

Phân loại theo bề mặt thép

Theo bề mặt thép thì sẽ phân theo 2 loại

• Chưa mạ
• Mạ kẽm nhúng nóng
• Dưới đây là chi tiết 2 loại này:

1.Thép tấm khử dốc chưa mạ

• Là tấm khử dốc đã được gia công bằng chất liệu thép carbon, chưa qua mạ kẽm hoặc sơn.
• Đơn vị thi công có thể mạ kẽm hoặc sơn tùy ý

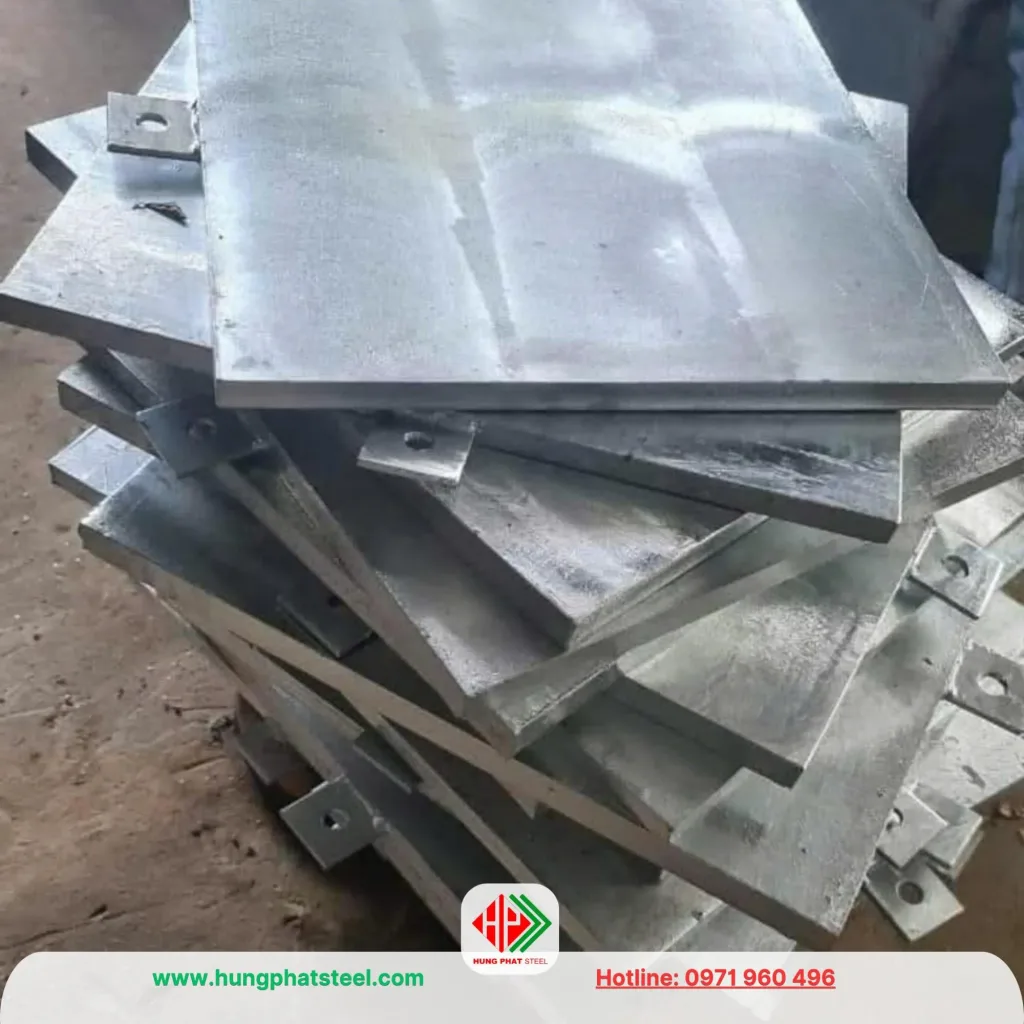

2.Thép tấm khử dốc mạ kẽm nhúng nóng

• Là dòng thép tấm khử dốc được gia công mạ kẽm nhúng nóng theo yêu cầu
• Sau quá trình này tấm khử dốc sẽ có khả năng chống ăn mòn tối ưu

Quy trình sản xuất

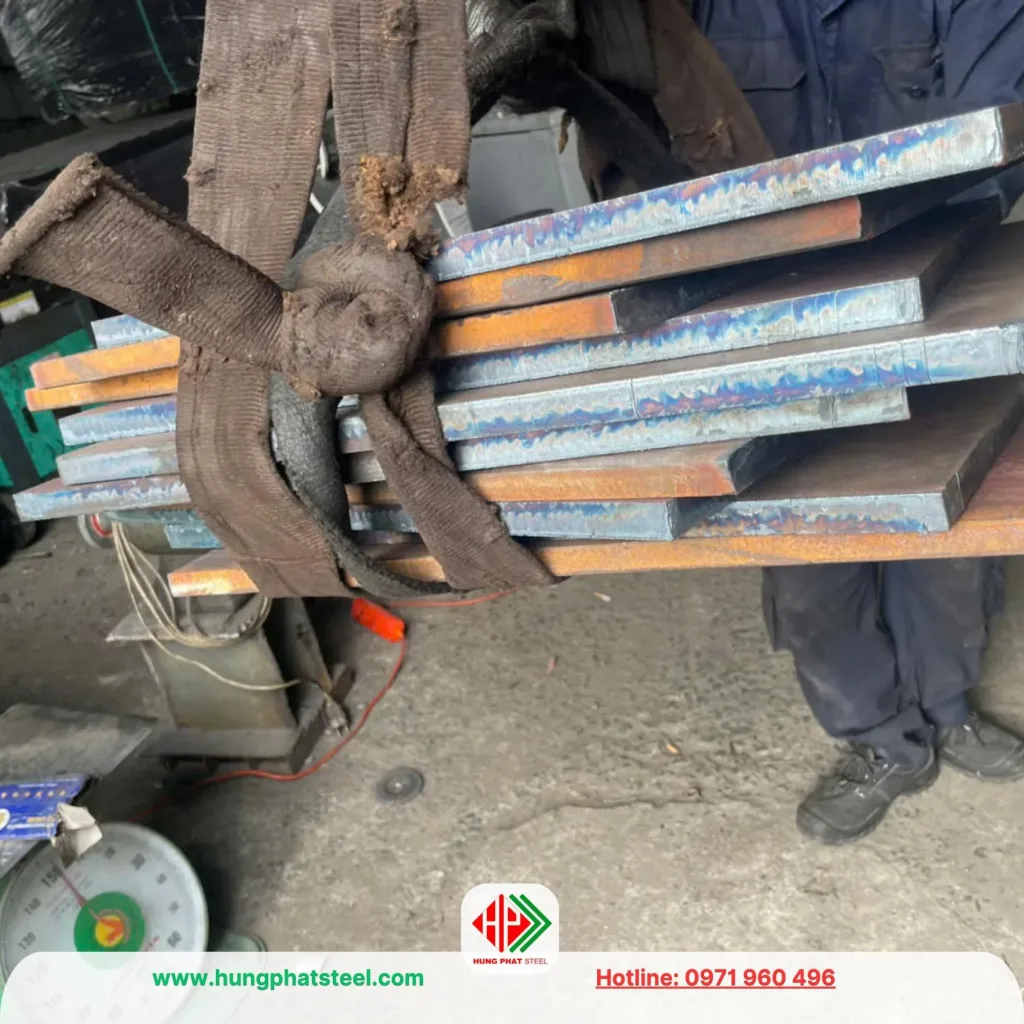

B1 Tấm thép bản mã

• Sử dụng thép tấm chất lượng cao (carbon hoặc hợp kim) đáp ứng các tiêu chuẩn cơ khí và chịu lực.
• Thép thép được cắt theo kích thước yêu cầu.

B2 Phay nghiêng

• Mặt thép được phay nghiêng để tạo độ nghiêng theo yêu cầu
• Quy trình đảm bảo độ chính xác và độ chính xác cao, đáp ứng yêu cầu kỹ thuật.

B3 Tạo lỗ bu lông theo yêu cầu

• Lỗ được đánh dấu và đưa vào máy khoan chuyên dụng để tạo lỗ.
• Đảm bảo vị trí và kích thước phù hợp với chủng loại bulong

B4 Chấn các góc (theo yêu cầu)

• Tấm thép được chấn các góc theo bản vẽ thiết kế theo yêu cầu
• Quá trình chấn góc được thực hiện trên máy chấn hiện đại để đảm bảo tính đồng đều và chính xác.

B5 Hàn chốt lỗ bulong (theo yêu cầu)

• Tấm khử dốc được hàn thêm khoen chốt bản mã lỗ bulong theo yêu cầu
• Đảm bảo vị trí và kích thước phù hợp với chủng loại bulong

B6 Mạ kẽm nhúng nóng (theo yêu cầu)

• Tấm khử dốc được gia công nhúng kẽm nóng theo yêu cầu
• Sau quá trình này tấm thép sẽ có khả năng chống ăn mòn tối ưu

Quy trình thi công lắp đặt

Dưới đây là các bước cơ bản

B1 Chuẩn bị trước khi lắp đặt:

• Xác định vị trí lắp đặt tấm đệm tại các gối cầu, dựa vào thiết kế kỹ thuật.
• Kiểm tra kích thước, độ nghiêng và độ dày của tấm đệm dốc cầu đã gia công, đảm bảo phù hợp với độ nghiêng dọc và ngang cầu theo bản vẽ thiết kế.
• Vệ sinh sạch bề mặt gối cầu và khu vực tiếp xúc để đảm bảo bề mặt phẳng và không có tạp chất.

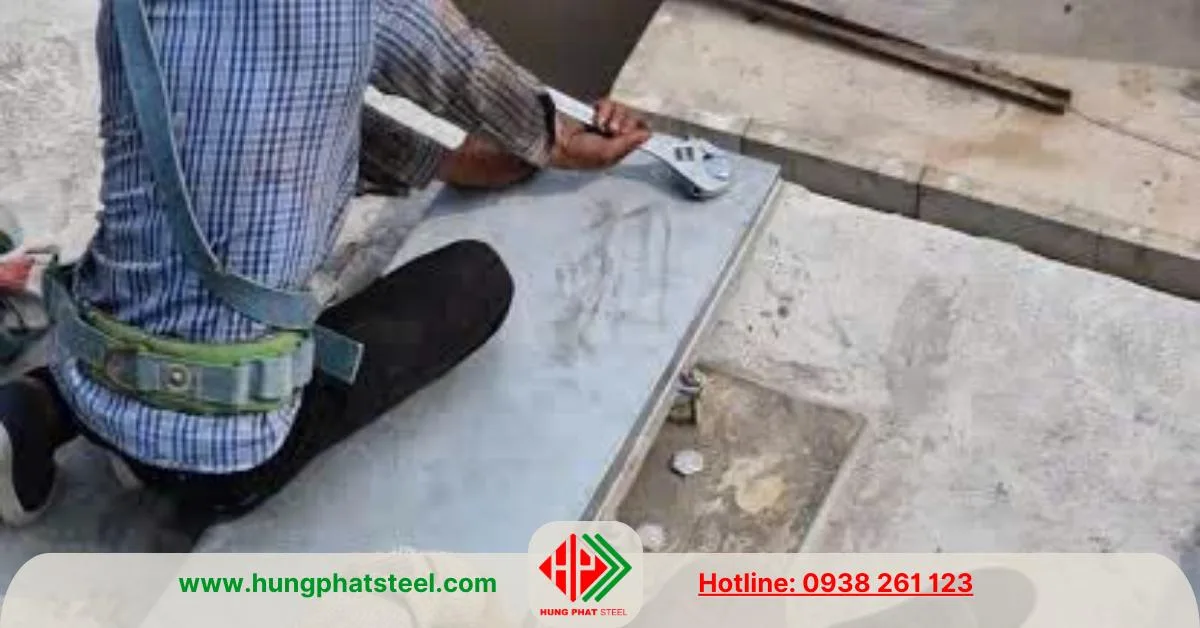

B3 Lắp đặt tấm khử dốc:

• Đặt tấm khử dốc bản thép trực tiếp lên gối cầu. Đảm bảo chiều dày tại 4 cạnh của tấm đáp ứng đúng độ nghiêng dọc cầu (longitudinal slope) và ngang cầu (transverse slope).
• Định vị chính xác để tấm khử dốc tiếp xúc hoàn toàn và đều với bề mặt gối cầu.

B3 Cố định

• Lắp đặt các bulong hoặc các chi tiết kết nối (nếu có) theo thiết kế kỹ thuật.
• Đảm bảo các bu lông, đai ốc được siết chặt đúng lực và vị trí lỗ bulong khớp hoàn toàn.

B4 Kiểm tra sau lắp đặt:

• Kiểm tra độ nghiêng và độ thăng bằng của tấm khử dốc sau khi lắp đặt.
• Đảm bảo không có khe hở hoặc điểm không đồng đều tại bề mặt tiếp xúc.

B5 Hoàn thiện:

• Sau khi tấm khử dốc được lắp đặt đúng vị trí, tiến hành kiểm tra tổng thể lần cuối trước khi đưa vào sử dụng.
• Ghi nhận kết quả lắp đặt và hoàn thiện biên bản nghiệm thu.
• Lưu ý: Quy trình có thể thay đổi tùy thuộc vào thiết kế cụ thể của công trình và yêu cầu kỹ thuật của từng dự án.

Các tiêu chuẩn của tấm khử dốc thép

1. TCVN 1651-2008: Thép cốt bê tông – Quy định về yêu cầu kỹ thuật đối với thép làm kết cấu cầu, bao gồm yêu cầu về cơ tính và thành phần hóa học của thép tấm.
2. TCVN 9396:2012: Cọc khoan nhồi – Thi công và nghiệm thu. Tiêu chuẩn này có liên quan đến việc sử dụng thép đệm cho các kết cấu chịu lực, trong đó có tấm khử dốc.
3. TCVN 10304:2014: Móng cọc – Tiêu chuẩn thiết kế, áp dụng cho tấm khử dốc khi được sử dụng làm phần phụ trợ kết cấu trong cầu hoặc móng.
4. TCVN 3104:1993: Kết cấu thép – Quy định chung về kỹ thuật, phù hợp khi sản xuất thép tấm làm kết cấu cầu hoặc đệm đầu dầm.
5. TCVN 7470:2005: Quy trình bảo vệ chống ăn mòn cho thép, áp dụng cho tấm khử dốc yêu cầu mạ kẽm nhúng nóng để tăng độ bền và khả năng chống ăn mòn.
6. TCVN 11823-10:2017: Cầu đường bộ – Phần 10: Gối cầu và phụ kiện, trong đó có các yêu cầu liên quan đến tấm thép đệm gối cầu.

Các tiêu chuẩn này đảm bảo tấm khử dốc bản thép đáp ứng các yêu cầu kỹ thuật, độ bền, và an toàn trong các công trình cầu hoặc kết cấu tương tự. Khi sử dụng hoặc thi công, cần kiểm tra cụ thể theo bản vẽ thiết kế và tiêu chuẩn liên quan mà dự án yêu cầu.

Đơn vị gia công, phân phối tấm khử dốc hàng đầu

Thép Hùng Phát tự hào là đơn vị hàng đầu trong lĩnh vực gia công và phân phối tấm khử dốc bản thép với chất lượng cao và giá cả cạnh tranh. Chúng tôi cung cấp các loại tấm khử nghiêng, tấm đệm gối cầu, thép đệm đầu dầm Super Tee đáp ứng đầy đủ các tiêu chuẩn TCVN, ASTM, JIS, và các yêu cầu kỹ thuật khắt khe từ các dự án lớn.

Lý do nên chọn Thép Hùng Phát:

• Chất lượng vượt trội: Sản phẩm được gia công từ thép tấm chất lượng cao, đáp ứng tiêu chuẩn quốc tế và có độ bền vượt trội.
• Công nghệ gia công hiện đại: Quy trình sản xuất gồm phay nghiêng, tạo lỗ bulong, và chấn các góc được thực hiện trên các máy móc tiên tiến, đảm bảo độ chính xác cao.
• Đa dạng chủng loại: Cung cấp tấm khử dốc đơn hướng và đa hướng, phù hợp với mọi loại kết cấu và yêu cầu dự án.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ tư vấn, thiết kế và gia công theo đúng yêu cầu khách hàng.
• Phân phối toàn quốc: Hệ thống phân phối rộng khắp, đáp ứng nhanh chóng nhu cầu của mọi công trình.

Với uy tín và kinh nghiệm, Thép Hùng Phát cam kết mang đến giải pháp tối ưu nhất cho các dự án cầu đường, kết cấu thép, và hạ tầng. Liên hệ ngay để nhận báo giá và tư vấn chi tiết!
