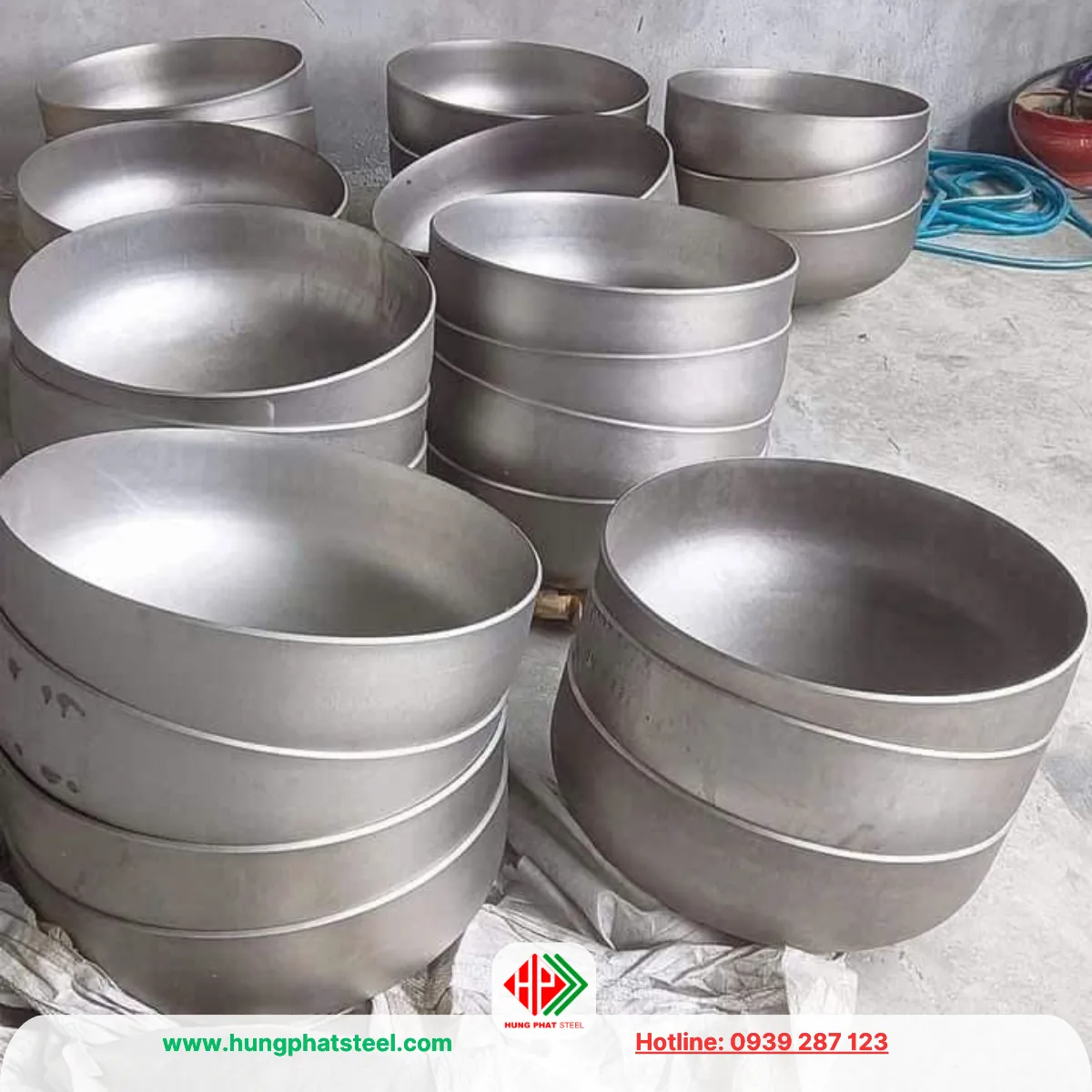

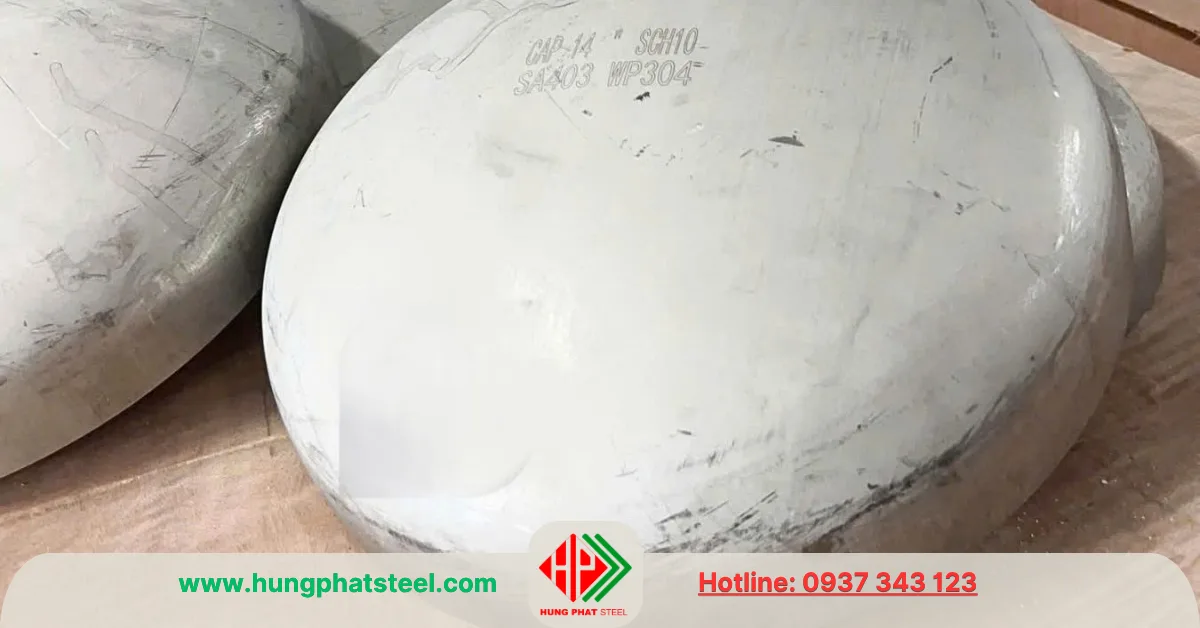

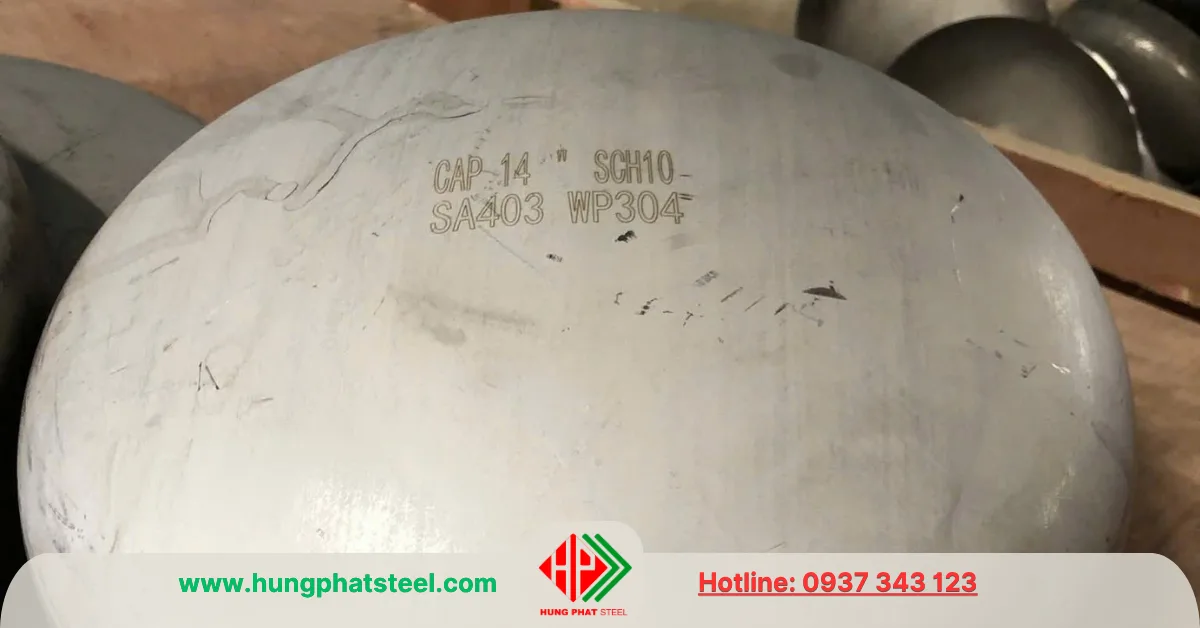

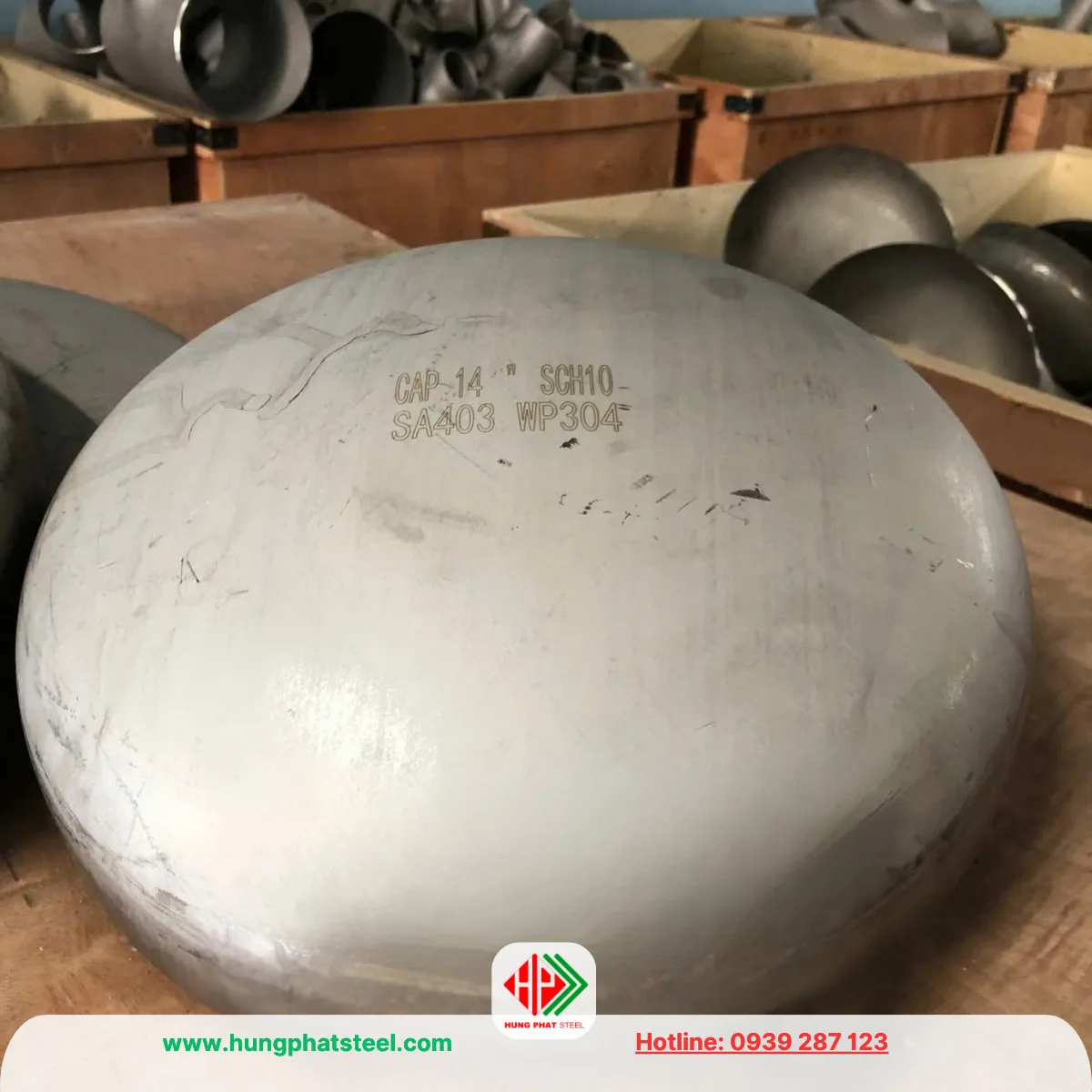

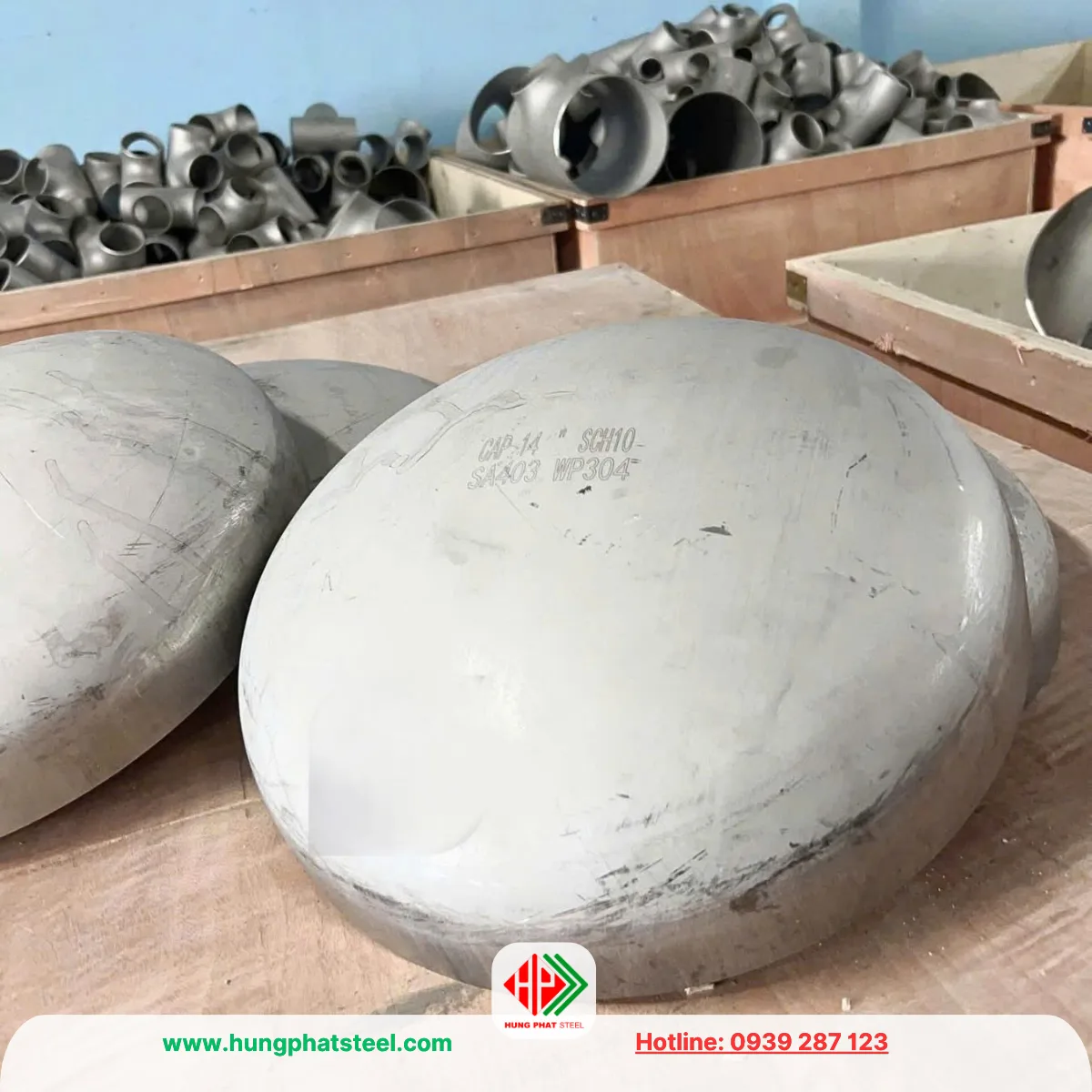

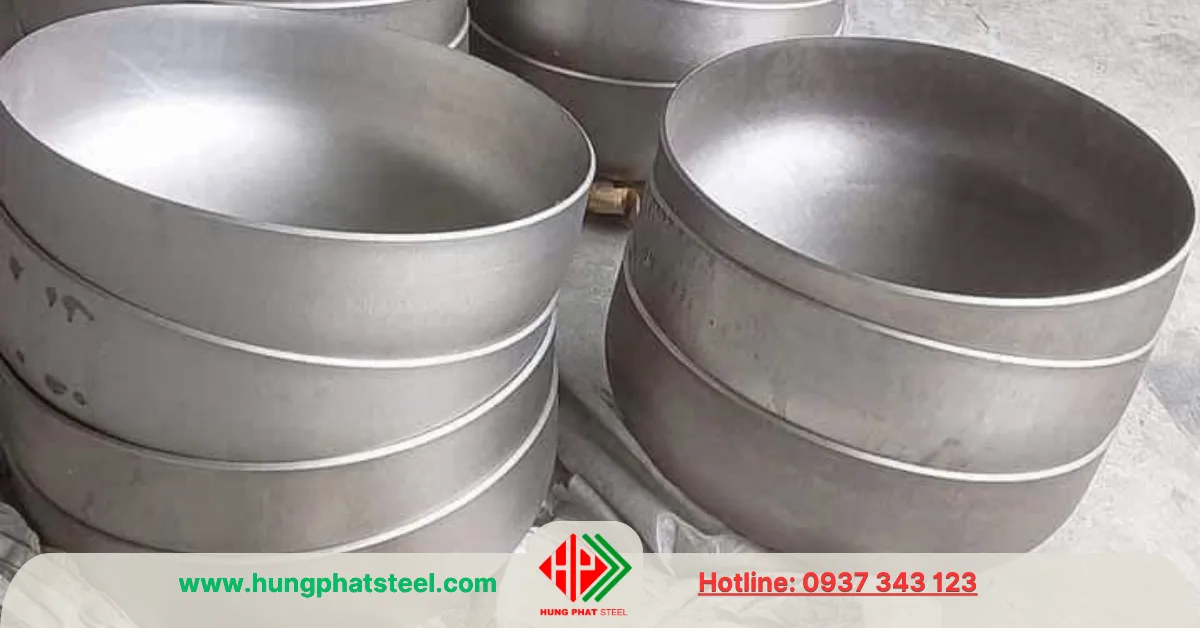

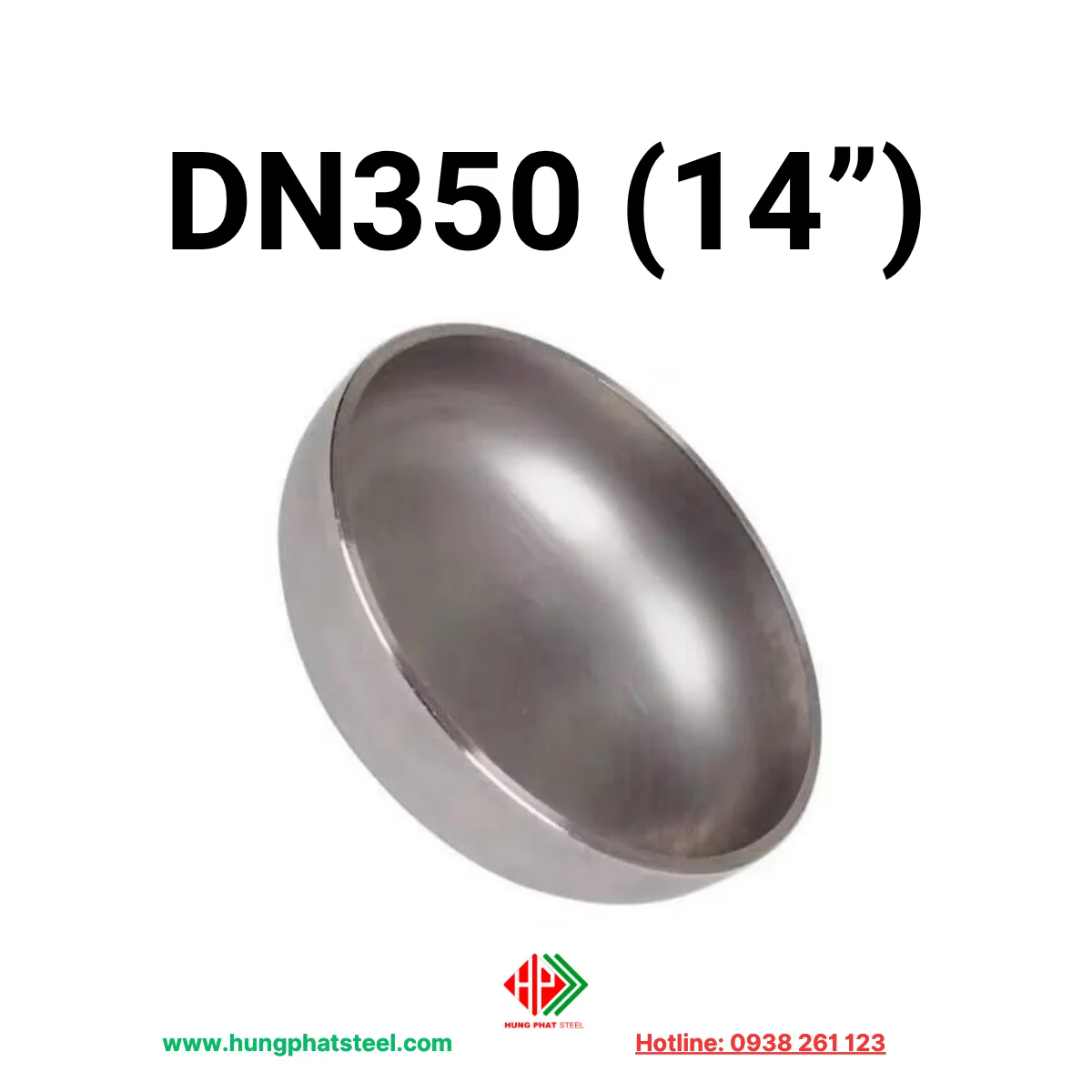

Chén Hàn INOX DN350 (D355)

Mô tả

Chén hàn inox DN350 (D355) là phụ kiện dùng để bịt kín đầu đường ống có kích thước danh nghĩa DN350, tương đương 14 inch. Sản phẩm được kết nối với đường ống bằng phương pháp hàn đối đầu, tạo thành mối nối cố định và kín, phù hợp với các hệ thống yêu cầu độ bền cơ học và khả năng chống rò rỉ cao.

Mô tả Chén hàn INOX DN350 (D355)

Trong cách gọi thông dụng tại Việt Nam, Chén hàn INOX DN350 thường được gọi là D355 hoặc phi 355. Tuy nhiên, khi đối chiếu theo tiêu chuẩn quốc tế, đường kính ngoài danh nghĩa của NPS 14 là khoảng 355,6 mm.

Vì vậy, khi đặt mua chén hàn inox DN350, cần kiểm tra chính xác kích thước thực tế của đường ống và tiêu chuẩn áp dụng để đảm bảo phụ kiện lắp đặt đồng bộ.

Với kích thước lớn, chén hàn inox DN350 thường được sử dụng trên các tuyến ống chính có lưu lượng lớn trong nhà máy xử lý nước, hóa chất, dầu khí, nhiệt điện, đóng tàu, sản xuất công nghiệp và các công trình hạ tầng.

Cấu tạo của chén hàn inox D355

Chén hàn inox DN350 thường có dạng chỏm cầu hoặc elip với phần thân được tạo hình từ phôi inox. Thiết kế cong giúp hạn chế tập trung ứng suất và phân bố lực tương đối đều trên bề mặt phụ kiện khi hệ thống chịu áp lực.

Phần mép chén được gia công phù hợp với phương pháp hàn đối đầu. Khi lắp đặt, chén được đưa vào vị trí cuối đường ống, căn chỉnh đồng tâm và tiến hành hàn quanh chu vi.

Đối với phụ kiện kích thước DN350, yêu cầu về độ chính xác khi căn chỉnh tương đối cao. Nếu chén và đường ống bị lệch tâm hoặc khe hở hàn không phù hợp, chất lượng mối hàn có thể bị ảnh hưởng.

Do đó, ngoài chất lượng vật liệu, cần chú trọng quy trình gia công, kiểm tra kích thước và kỹ thuật hàn trong quá trình lắp đặt.

Thông số kỹ thuật cơ bản

Chén hàn inox DN350 có thể được cung cấp với các thông số phổ biến như:

• Tên sản phẩm: Chén hàn inox DN350
• Kích thước danh nghĩa: DN350
• Quy đổi: 14 inch
• Đường kính ngoài theo NPS 14: khoảng 355,6 mm
• Tên gọi phổ biến: D355, phi 355
• Kiểu kết nối: Hàn đối đầu
• Tiêu chuẩn kích thước: ASME B16.9
• Tiêu chuẩn vật liệu phổ biến: ASTM A403
• Vật liệu: Inox 304, 304L, 316, 316L
• Độ dày: SCH10S, SCH20, SCH40S, SCH80 và các chiều dày theo yêu cầu
• Bề mặt: Tẩy trắng, xử lý nhiệt, 2B, BA hoặc theo yêu cầu
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc và các nguồn nhập khẩu khác

Thông số thực tế có thể thay đổi tùy tiêu chuẩn sản xuất và yêu cầu của từng dự án. Đặc biệt, cách gọi D355 tại Việt Nam không nên được sử dụng thay thế hoàn toàn cho kích thước OD theo tiêu chuẩn quốc tế khi lập hồ sơ kỹ thuật.

Vì sao DN350 sử dụng chén hàn thay vì kiểu kết nối ren?

Đối với đường ống DN350, phương pháp kết nối ren gần như không được sử dụng cho mục đích bịt đầu do kích thước đường kính quá lớn. Chén hàn đối đầu là lựa chọn phù hợp hơn vì tạo liên kết cố định giữa phụ kiện và đường ống.

Sau khi hàn hoàn thiện, toàn bộ vị trí kết nối tạo thành một kết cấu kín. Điều này giúp hạn chế nguy cơ rò rỉ, đồng thời tăng khả năng chịu rung động và áp lực trong quá trình vận hành.

Một ưu điểm khác của chén hàn là không cần sử dụng gioăng tại vị trí bịt đầu. Khi mối hàn được thực hiện đúng quy trình, kết nối có thể duy trì độ kín trong thời gian dài và giảm nhu cầu bảo trì.

Đối với những tuyến ống công nghiệp có lưu lượng lớn, nhiệt độ cao hoặc môi trường ăn mòn, việc lựa chọn đúng vật liệu chén hàn và phương pháp hàn đóng vai trò quan trọng đối với độ bền toàn hệ thống.

Thông tin xem thêm:
Ống INOX DN350 (phi 355.6)
Chén hàn INOX các loại
Chén hàn inox DN300

Chén hàn inox DN350 phân loại theo độ dày

Chén hàn INOX DN350 SCH10S

SCH10S thuộc nhóm thành mỏng, có trọng lượng thấp hơn các cấp SCH dày. Đây là lựa chọn phù hợp với những hệ thống không yêu cầu áp suất quá cao và cần tối ưu khối lượng vật tư.

Chén hàn DN350 SCH10S có thể được sử dụng trong các tuyến nước sạch, xử lý nước, hệ thống HVAC, một số dây chuyền thực phẩm và các ứng dụng công nghiệp có điều kiện làm việc phù hợp.

Tuy nhiên, với đường kính DN350, việc sử dụng SCH10S cần được kiểm tra theo áp suất thiết kế và tiêu chuẩn của toàn bộ hệ thống thay vì chỉ dựa vào kích thước đường ống.

Chén hàn INOX DN350 SCH20

SCH20 có thành dày hơn SCH10S, phù hợp với những hệ thống yêu cầu độ cứng vững cao hơn nhưng chưa cần sử dụng phụ kiện thành quá dày.

Loại này có thể được lựa chọn cho đường ống nước công nghiệp, khí, một số hệ thống xử lý chất lỏng và dây chuyền sản xuất.

Chén hàn INOX DN350 SCH40S

SCH40S là một trong những cấp độ dày phổ biến đối với phụ kiện đường ống công nghiệp. Thành phụ kiện dày hơn giúp tăng khả năng chịu áp lực và chống biến dạng.

Chén hàn inox DN350 SCH40S thường được cân nhắc cho hệ thống dầu, khí, nước công nghiệp, hơi và một số môi trường hóa chất tùy theo vật liệu inox.

Chén hàn INOX DN350 SCH80

SCH80 có thành dày hơn, phù hợp với các hệ thống có yêu cầu cao về độ bền cơ học và khả năng chịu áp lực.

Đây là lựa chọn thường gặp trong các dự án công nghiệp nặng, dầu khí, hóa chất, năng lượng và những hệ thống có điều kiện vận hành khắc nghiệt.

Phân loại theo vật liệu inox

Chén hàn inox 304 DN350

Inox 304 là lựa chọn phổ biến nhờ khả năng chống ăn mòn tốt trong nhiều môi trường và có khả năng gia công, hàn tương đối thuận lợi.

Chén hàn inox 304 DN350 phù hợp với hệ thống nước sạch, xử lý nước, thực phẩm, đồ uống, khí nén, HVAC và nhiều ứng dụng công nghiệp thông thường.

Ưu điểm lớn của inox 304 là mức chi phí hợp lý hơn inox 316 nhưng vẫn đáp ứng tốt nhu cầu chống gỉ và chống oxy hóa trong nhiều môi trường.

Chén hàn inox 316 DN350

Inox 316 có bổ sung molypden, giúp cải thiện khả năng chống ăn mòn cục bộ, đặc biệt trong một số môi trường chứa chloride.

Chén hàn inox 316 DN350 phù hợp hơn với hệ thống xử lý nước biển, hóa chất, công nghiệp hàng hải, đóng tàu, dược phẩm và các công trình có yêu cầu cao về khả năng chống ăn mòn.

Việc lựa chọn inox 316 thay cho 304 nên dựa trên thành phần lưu chất, nhiệt độ, nồng độ hóa chất và điều kiện môi trường thực tế.

Những ứng dụng nổi bật của chén hàn inox DN350

Với kích thước 14 inch, chén hàn inox DN350 chủ yếu được sử dụng trong các tuyến đường ống có đường kính lớn. Trong nhà máy xử lý nước, sản phẩm có thể được dùng để bịt đầu các tuyến ống chính, đường ống dự phòng hoặc những vị trí được thiết kế để mở rộng hệ thống.

Trong ngành hóa chất, chén hàn inox được sử dụng tại các đường ống vận chuyển dung dịch hoặc hóa chất phù hợp với mác inox được lựa chọn.

Đối với dầu khí và năng lượng, phụ kiện được sử dụng trên các tuyến ống công nghiệp có yêu cầu cao về độ kín, khả năng chịu áp lực và độ ổn định khi vận hành.

Ngoài ra, chén hàn DN350 còn được ứng dụng trong nhà máy nhiệt điện, công nghiệp đóng tàu, xử lý nước thải, nhà máy giấy, hệ thống HVAC, phòng cháy chữa cháy và các dự án cơ điện công nghiệp.

Tiêu chuẩn sản xuất và kiểm tra chất lượng

Đối với chén hàn inox DN350, tiêu chuẩn ASME B16.9 thường được sử dụng để quy định kích thước và yêu cầu đối với phụ kiện hàn đối đầu. Về vật liệu, các loại inox dùng cho phụ kiện có thể được sản xuất theo ASTM A403.

Khi nhập hàng cho dự án, ngoài kích thước DN350, khách hàng nên kiểm tra các thông tin như mác vật liệu, chiều dày, kích thước ngoài, chiều dài phụ kiện, tình trạng bề mặt và yêu cầu đầu vát hàn.

Đối với công trình yêu cầu hồ sơ vật liệu, nên yêu cầu nhà cung cấp cung cấp CO, CQ hoặc MTC theo quy định của dự án. Những chứng từ này giúp xác nhận nguồn gốc và thông số vật liệu của sản phẩm.

Kinh nghiệm chọn mua chén hàn inox DN350 D355

Khi lựa chọn chén hàn inox DN350, không nên chỉ căn cứ vào tên gọi “D355”. Cần xác định chính xác đường kính ngoài thực tế của đường ống, tiêu chuẩn áp dụng và yêu cầu kỹ thuật của dự án.

Tiếp theo là lựa chọn cấp SCH. SCH10S và SCH20 có thể phù hợp với các hệ thống áp suất thấp hoặc trung bình, trong khi SCH40S và SCH80 được lựa chọn cho những điều kiện làm việc yêu cầu độ bền cao hơn.

Về vật liệu, inox 304 là lựa chọn kinh tế cho nhiều môi trường thông thường. Nếu đường ống tiếp xúc với nước biển, chloride hoặc hóa chất có tính ăn mòn cao, inox 316 có thể là lựa chọn phù hợp hơn.

Đối với hệ thống DN350 có giá trị đầu tư lớn, việc lựa chọn phụ kiện đồng bộ với đường ống và các phụ kiện khác sẽ giúp quá trình lắp đặt thuận lợi, giảm nguy cơ sai lệch kích thước và nâng cao độ ổn định của toàn hệ thống.

Thép Hùng Phát cung cấp chén hàn inox DN350

Thép Hùng Phát chuyên nhập khẩu và phân phối chén hàn inox DN350 (D355) cùng nhiều kích thước phụ kiện inox công nghiệp khác. Sản phẩm có các lựa chọn về vật liệu inox 304, 304L, 316, 316L, nhiều cấp độ dày và tiêu chuẩn phục vụ các hệ thống đường ống có yêu cầu kỹ thuật khác nhau.

Bên cạnh chén hàn, Thép Hùng Phát còn cung cấp đồng bộ co hàn inox, tê hàn inox, bầu giảm, măng sông hàn và nhiều loại phụ kiện đường ống kích thước lớn. Sản phẩm có thể cung cấp theo yêu cầu dự án về kích thước, vật liệu, tiêu chuẩn và hồ sơ chất lượng, phù hợp với các công trình xử lý nước, hóa chất, dầu khí, nhiệt điện, đóng tàu và hệ thống công nghiệp trên toàn quốc.
