Tại sao phải khoan cọc thử trong thi công cọc khoan nhồi?

Tại sao phải khoan cọc thử (cọc thí nghiệm) trong thi công cọc khoan nhồi?

Trong thi công cọc khoan nhồi, cọc thử hay còn gọi là cọc thí nghiệm là một bước quan trọng nhằm kiểm chứng các giả thiết thiết kế, đánh giá điều kiện địa chất thực tế và kiểm tra sự phù hợp của công nghệ thi công trước khi triển khai đại trà. Đặc biệt đối với những công trình có tải trọng lớn, địa chất phức tạp hoặc yêu cầu cao về độ an toàn, việc thi công và thí nghiệm cọc thử giúp chủ đầu tư, đơn vị thiết kế và nhà thầu có thêm cơ sở thực tế để kiểm soát chất lượng móng.

Theo TCVN 9395:2012 – Cọc khoan nhồi – Thi công và nghiệm thu, trong công tác chuẩn bị, đối với điều kiện địa chất phức tạp, công trình quan trọng, cọc chịu tải trọng lớn hoặc những trường hợp cần có thêm dữ liệu phục vụ thi công cọc đại trà, nhà thầu phải thực hiện các công tác như thí nghiệm giữ thành hố khoan, thi công cọc thử và thí nghiệm cọc bằng tải trọng tĩnh theo yêu cầu của thiết kế.

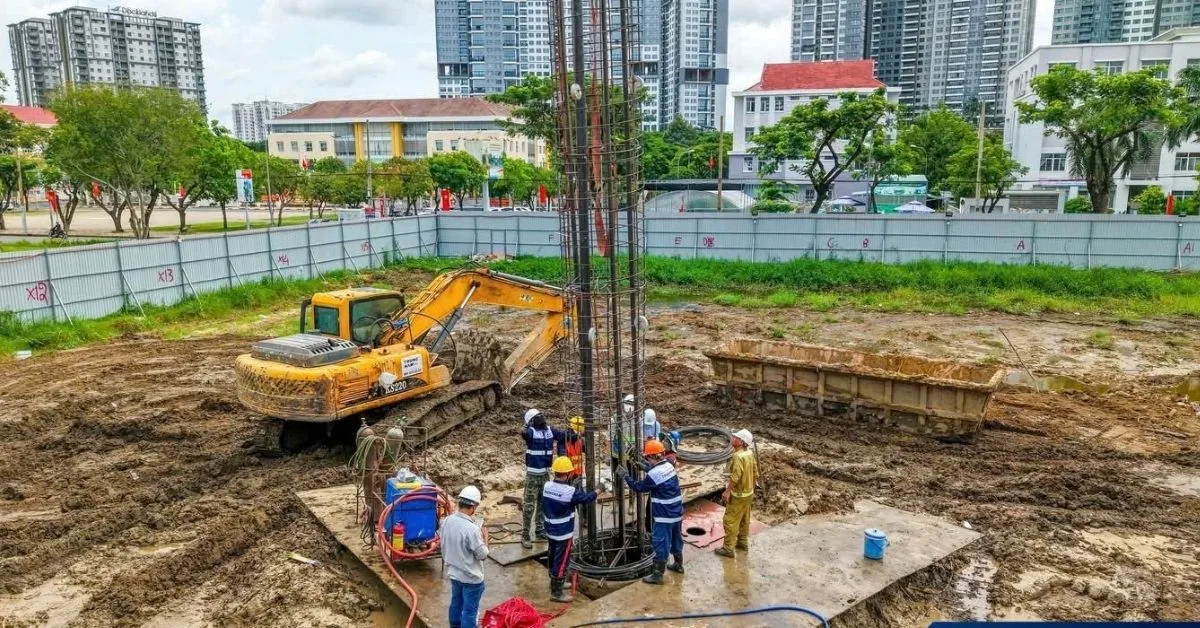

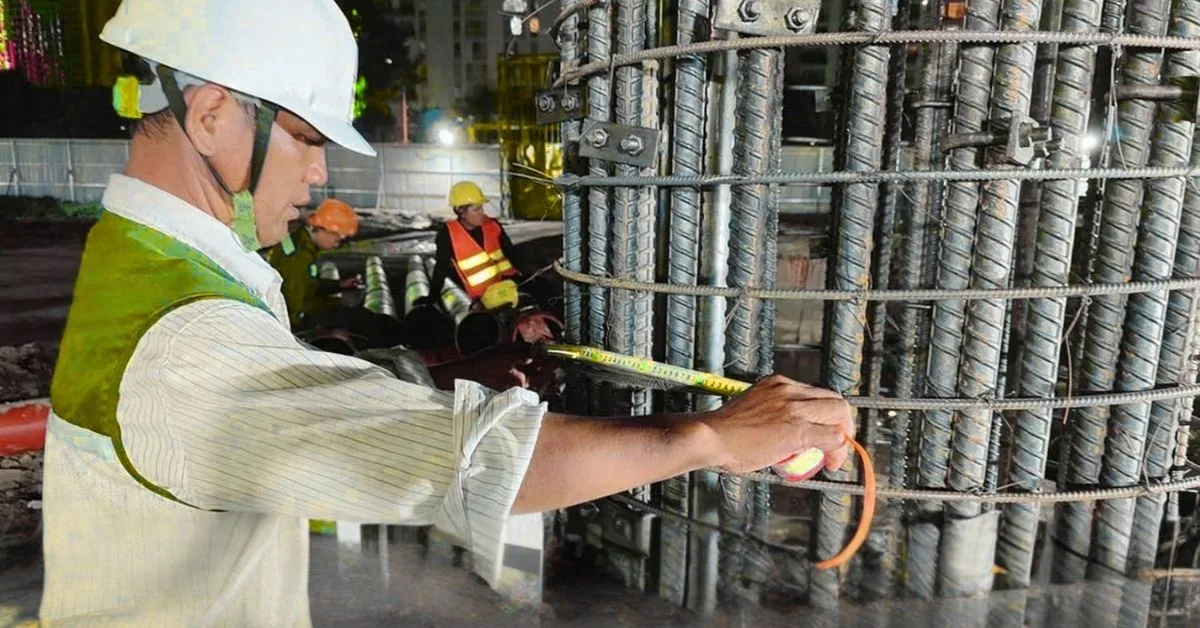

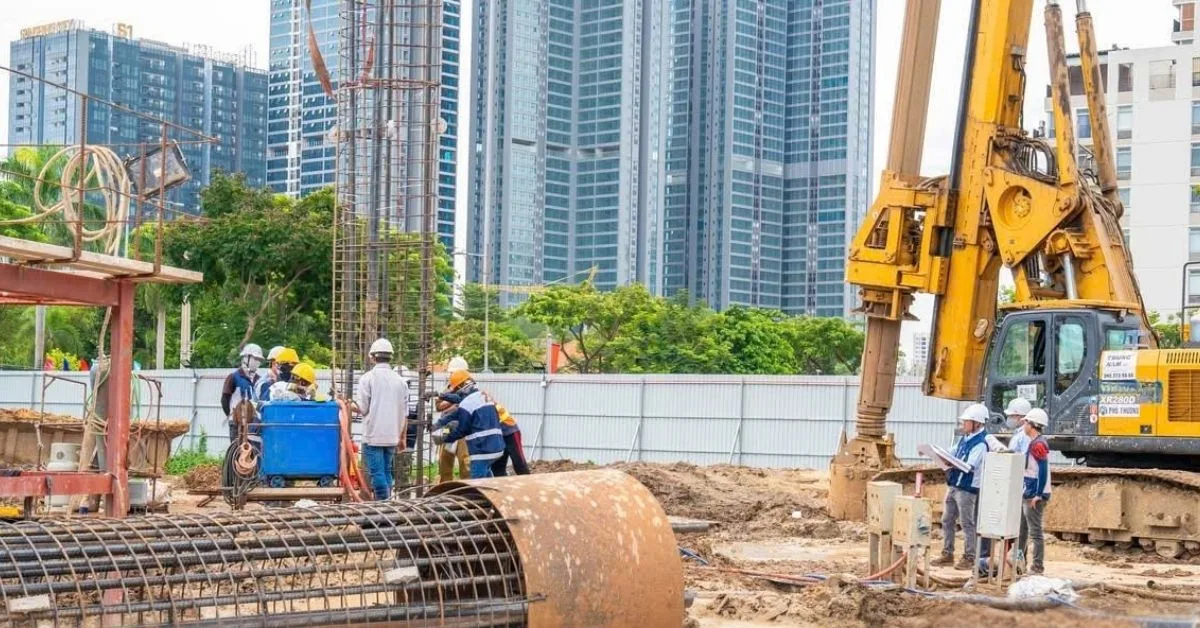

Quá trình khoan cọc thử (cọc thí nghiệm)

Khoan cọc thử trong thi công cọc khoan nhồi là gì?

Khoan cọc thử (hay còn gọi là cọc thí nghiệm) là cọc được thi công trước hoặc được lựa chọn trong số các cọc của móng để phục vụ mục đích thí nghiệm, kiểm chứng thiết kế và đánh giá công nghệ thi công.

Theo TCVN 9393:2012, cọc thí nghiệm có thể là cọc được chọn trong số các cọc của móng công trình hoặc được thi công riêng nhằm phục vụ thí nghiệm.

Cần phân biệt giữa thi công cọc thử và thí nghiệm cọc. Cọc thử là đối tượng được thi công để kiểm chứng; còn thí nghiệm có thể bao gồm nén tĩnh, kiểm tra tính đồng nhất bê tông, kiểm tra khuyết tật hoặc các phương pháp kiểm tra khác theo yêu cầu thiết kế.

Mục tiêu cuối cùng không đơn giản là xác định một cọc có “đạt” hay không, mà là thu thập dữ liệu thực tế để trả lời những câu hỏi quan trọng trước khi triển khai hàng loạt: nền đất thực tế có phù hợp với giả thiết thiết kế không, sức chịu tải của cọc đạt bao nhiêu, công nghệ khoan có ổn định không, thành hố khoan có giữ được không, chất lượng bê tông có đảm bảo không và quy trình thi công hiện tại có cần điều chỉnh hay không.

Tại sao phải khoan cọc thử trong thi công cọc khoan nhồi?

1. Kiểm chứng sức chịu tải thực tế của cọc

Đây là một trong những lý do quan trọng nhất phải thực hiện cọc thử.

Trong thiết kế móng cọc, sức chịu tải của cọc được xác định dựa trên các thông tin khảo sát địa chất, đặc trưng cơ lý của đất và các phương pháp tính toán. Tuy nhiên, điều kiện thực tế của nền đất có thể có sự biến động theo chiều sâu và theo vị trí.
Một cọc khoan nhồi có thể đi qua nhiều lớp đất khác nhau. Ma sát giữa thân cọc và đất, sức kháng ở mũi cọc cũng như biến dạng của hệ đất – cọc phụ thuộc vào điều kiện thực tế tại vị trí thi công.

Do đó, kết quả thí nghiệm thực tế có giá trị rất lớn trong việc đánh giá khả năng chịu tải.

TCVN 9393:2012 quy định phương pháp thí nghiệm hiện trường bằng tải trọng tĩnh dọc trục áp dụng cho cọc đơn, không phụ thuộc vào phương pháp thi công, trong đó bao gồm cả cọc khoan nhồi. Tiêu chuẩn cũng phân biệt thí nghiệm ở giai đoạn thăm dò thiết kế và giai đoạn kiểm tra chất lượng công trình.

Ở giai đoạn thăm dò, kết quả thí nghiệm giúp xác định mối quan hệ giữa tải trọng và chuyển vị, từ đó cung cấp dữ liệu thực tế cho thiết kế hoặc điều chỉnh thiết kế nếu cần.

2. Kiểm tra sự phù hợp của thiết kế móng

Một trong những sai lầm nguy hiểm là chỉ dựa hoàn toàn vào kết quả tính toán mà không kiểm chứng bằng thực tế khi công trình có mức độ rủi ro cao.
Cọc thử giúp kiểm tra các giả thiết mà kỹ sư đã sử dụng trong quá trình thiết kế. Nếu kết quả thực tế phù hợp với tính toán, phương án thiết kế có thêm cơ sở để được triển khai.
Ngược lại, nếu kết quả thí nghiệm cho thấy sức chịu tải, độ lún hoặc đặc tính làm việc của cọc khác đáng kể so với dự kiến, chủ đầu tư và đơn vị thiết kế có thể xem xét điều chỉnh trước khi thi công toàn bộ số lượng cọc.

Điều này đặc biệt có ý nghĩa đối với những công trình sử dụng hàng trăm hoặc hàng nghìn cọc khoan nhồi. Chi phí thực hiện một số cọc thử nhỏ hơn rất nhiều so với chi phí xử lý khi hàng loạt cọc đại trà đã được thi công nhưng phát hiện vấn đề.

3. Kiểm chứng công nghệ khoan và giữ thành hố khoan

Cọc khoan nhồi không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc rất lớn vào công nghệ thi công.

Trong quá trình khoan, thành hố có thể gặp nguy cơ sạt lở, co thắt hoặc mất ổn định, đặc biệt khi gặp lớp đất yếu, cát rời hoặc mực nước ngầm cao.

TCVN 9395:2012 yêu cầu phải xem xét điều kiện địa chất, địa chất thủy văn và lựa chọn phương pháp giữ thành hố khoan, dung dịch khoan phù hợp. Khi điều kiện địa chất có nguy cơ sụt lở, dung dịch bentonite hoặc các giải pháp giữ thành khác được sử dụng để duy trì sự ổn định của thành hố.

Thi công cọc thử giúp nhà thầu kiểm chứng thực tế:

Khả năng khoan qua từng lớp đất.
Tốc độ khoan phù hợp.
Khả năng giữ ổn định thành hố.
Mức độ tiêu hao dung dịch khoan.
Khả năng xử lý khi gặp lớp đất yếu hoặc nước ngầm.
Khả năng làm sạch đáy hố khoan.
Thời gian thi công một cọc.

Những dữ liệu này có thể được sử dụng để hoàn thiện biện pháp thi công cọc đại trà.

4. Xác định thiết bị thi công phù hợp

Không phải thiết bị khoan nào cũng phù hợp với mọi điều kiện địa chất.

Thông qua cọc thử, nhà thầu có thể đánh giá khả năng làm việc của máy khoan, gầu khoan, ống vách, thiết bị cẩu, hệ thống xử lý dung dịch và các thiết bị phụ trợ.
Ví dụ, nếu địa tầng có lớp đất cứng hơn dự kiến, thiết bị khoan ban đầu có thể không đạt năng suất yêu cầu. Khi đó, nhà thầu có thể phải thay đổi loại gầu, sử dụng thiết bị khoan có mô-men xoắn lớn hơn hoặc bổ sung giải pháp khoan phù hợp.

Việc phát hiện vấn đề ở giai đoạn cọc thử giúp giảm nguy cơ chậm tiến độ hàng loạt.

5. Kiểm tra quy trình làm sạch đáy cọc

Đáy cọc là một vị trí rất quan trọng đối với khả năng làm việc của cọc khoan nhồi.

Sau khi khoan đến cao độ thiết kế, dưới đáy hố có thể tồn tại mùn khoan hoặc lớp cặn lắng. Nếu không được xử lý đúng quy trình, lớp cặn này có thể ảnh hưởng đến sự tiếp xúc giữa mũi cọc và nền đất, từ đó tác động đến khả năng chịu tải của cọc.
Cọc thử cho phép nhà thầu kiểm tra hiệu quả của quy trình vét đáy, tuần hoàn dung dịch và kiểm soát cặn lắng trước khi áp dụng cho toàn bộ công trường.

Đây là một trong những lý do TCVN 9395:2012 yêu cầu kiểm soát dung dịch khoan và các điều kiện của hố khoan trong quá trình thi công.

6. Kiểm tra chất lượng bê tông và tính toàn khối của cọc

Một cọc khoan nhồi đạt yêu cầu không chỉ cần có sức chịu tải phù hợp mà còn phải đảm bảo chất lượng thân cọc.

Trong quá trình đổ bê tông bằng ống tremie, nếu kiểm soát không tốt có thể phát sinh các vấn đề như phân tầng, lẫn bùn, co thắt tiết diện hoặc khuyết tật cục bộ.
Cọc thử tạo điều kiện để nhà thầu kiểm tra quy trình: khoan → làm sạch đáy → hạ lồng thép → lắp ống siêu âm → đổ bê tông → kiểm tra chất lượng.

TCVN 9395:2012 viện dẫn các phương pháp kiểm tra như TCVN 9396:2012 về phương pháp xung siêu âm xác định tính đồng nhất của bê tông cọc và TCVN 9397:2012 về kiểm tra khuyết tật bằng phương pháp động biến dạng nhỏ.

Như vậy, cọc thử có thể giúp đánh giá không chỉ khả năng chịu tải mà còn cả chất lượng thực tế của thân cọc.

7. Đánh giá độ lún của cọc

Một vấn đề khác mà cọc thử có thể giúp kiểm chứng là quan hệ giữa tải trọng và chuyển vị.

Khi tiến hành thí nghiệm nén tĩnh, cọc được gia tải theo quy trình quy định và theo dõi chuyển vị. Kết quả cho phép đánh giá mức độ biến dạng của cọc dưới các cấp tải khác nhau.

Theo TCVN 9393:2012, thí nghiệm nén tĩnh ở giai đoạn thăm dò được thực hiện nhằm xác định các dữ liệu về cường độ, biến dạng và quan hệ tải trọng – chuyển vị của cọc, làm cơ sở cho thiết kế hoặc điều chỉnh thiết kế và lựa chọn công nghệ thi công.

Điều này đặc biệt quan trọng với các công trình có yêu cầu kiểm soát độ lún nghiêm ngặt.

8. Phát hiện rủi ro trước khi thi công đại trà

Giá trị lớn nhất của cọc thử nằm ở khả năng phát hiện rủi ro sớm.
Nếu không thực hiện kiểm chứng, một vấn đề trong công nghệ thi công có thể lặp lại trên hàng trăm cọc. Khi đó, việc xử lý sẽ rất phức tạp và tốn kém.

Ngược lại, nếu vấn đề được phát hiện ngay ở cọc thử, nhà thầu có thể điều chỉnh:

Thiết bị khoan;
Chiều sâu ống vách;
Loại và thông số dung dịch khoan;
Quy trình làm sạch đáy;
Phương án hạ lồng thép;
Quy trình đổ bê tông;
Thời gian thi công;
Phương án kiểm tra chất lượng.

Nhờ đó, cọc thử đóng vai trò giống như một bước chạy thử toàn bộ quy trình thi công cọc khoan nhồi.

9. Cọc thử có phải công trình nào cũng bắt buộc thực hiện?

Không nên hiểu rằng mọi công trình đều mặc nhiên phải thi công một số lượng cọc thử giống nhau.

Theo TCVN 9395:2012, việc thi công cọc thử và thí nghiệm cọc được đặt trong bối cảnh cung cấp số liệu phục vụ thi công cọc đại trà, đặc biệt đối với điều kiện địa chất phức tạp, công trình quan trọng, cọc chịu tải trọng lớn và các trường hợp theo yêu cầu thiết kế.

Số lượng cọc cần kiểm tra sức chịu tải cũng phụ thuộc vào nhiều yếu tố như mức độ hoàn thiện công nghệ của nhà thầu, mức độ rủi ro khi thi công và tầm quan trọng của công trình. TCVN 9395:2012 nêu mức tối thiểu là mỗi loại đường kính 1 cọc và tối đa 2% tổng số cọc đối với nội dung kiểm tra sức chịu tải theo quy định của tiêu chuẩn. Kết quả thí nghiệm là căn cứ để nghiệm thu móng cọc.

Do đó, số lượng và vị trí cọc thử phải được xác định theo hồ sơ thiết kế, yêu cầu kỹ thuật của dự án, điều kiện địa chất và biện pháp thi công được phê duyệt.

Khoan cọc thử giúp tiết kiệm chi phí như thế nào?

Thoạt nhìn, việc thi công thêm cọc thử và tổ chức thí nghiệm có thể làm tăng chi phí ban đầu. Tuy nhiên, xét trên toàn bộ vòng đời dự án, đây là khoản chi phí có thể giúp giảm rủi ro tài chính rất lớn.
Một cọc thử có thể giúp phát hiện vấn đề về địa chất hoặc công nghệ trước khi hàng loạt cọc được triển khai. Nếu phát hiện sớm, việc thay đổi thiết bị hoặc điều chỉnh biện pháp thi công tương đối đơn giản.
Ngược lại, nếu đã thi công hàng trăm cọc rồi mới phát hiện sức chịu tải không đạt, bê tông có khuyết tật hoặc quy trình thi công không phù hợp, chi phí xử lý có thể tăng rất lớn, đồng thời ảnh hưởng trực tiếp đến tiến độ dự án.
Vì vậy, có thể xem cọc thử là khoản đầu tư để giảm rủi ro, chứ không đơn thuần là một chi phí phát sinh.

Quy trình tổng quát khi thực hiện cọc thử

Một quy trình cọc thử có thể được triển khai theo trình tự tổng quát:

Khảo sát địa chất
→ xác định vị trí cọc thử
→ lập biện pháp thi công
→ khoan cọc thử
→ kiểm tra hố khoan
→ hạ lồng thép và ống siêu âm
→ đổ bê tông
→ kiểm tra chất lượng cọc
→ chờ đủ điều kiện thí nghiệm
→ thí nghiệm tải trọng
→ phân tích kết quả
→ hoàn thiện biện pháp thi công cọc đại trà.

Trong đó, phương pháp thí nghiệm và các chỉ tiêu cần kiểm tra phải được xác định theo thiết kế và tiêu chuẩn áp dụng.

Kết luận

Khoan cọc thử trong thi công cọc khoan nhồi không chỉ nhằm kiểm tra một cọc riêng lẻ mà còn là bước kiểm chứng toàn bộ giải pháp móng và công nghệ thi công. Thông qua cọc thử và các thí nghiệm đi kèm, chủ đầu tư và nhà thầu có thể đánh giá sức chịu tải, độ lún, chất lượng bê tông, khả năng giữ thành hố khoan, hiệu quả của thiết bị và tính phù hợp của quy trình thi công.

Đặc biệt với công trình lớn, địa chất phức tạp hoặc cọc chịu tải trọng cao, việc kiểm chứng trước khi thi công đại trà có ý nghĩa rất lớn trong việc giảm rủi ro, hạn chế chi phí xử lý, kiểm soát chất lượng và đảm bảo tiến độ.

Thép Hùng Phát cung cấp vật tư phục vụ thi công cọc khoan nhồi

Trong thi công cọc khoan nhồi, ngoài máy khoan và các thiết bị chuyên dụng, hệ thống vật tư thép phục vụ quá trình tạo lồng thép, giữ thành hố khoan, kiểm tra chất lượng cọc và liên kết các cấu kiện cũng đóng vai trò quan trọng.
Thép Hùng Phát cung cấp đa dạng vật tư phục vụ thi công cọc khoan nhồi, đáp ứng nhu cầu từ cọc thử, cọc thí nghiệm đến thi công cọc đại trà.

Cóc nối lồng thép

Cóc nối lồng thép là một trong những sản phẩm được sử dụng để liên kết các đoạn lồng thép trong quá trình hạ và lắp dựng. Sản phẩm giúp cố định các đoạn lồng, hỗ trợ quá trình nối lồng tại công trường và đảm bảo sự ổn định của hệ khung thép trong quá trình thi công.

Ống vách cọc khoan nhồi (casing)

Ống vách cọc khoan nhồi (casing) được sử dụng để giữ thành hố khoan, đặc biệt tại khu vực miệng hố hoặc những vị trí có nguy cơ mất ổn định thành vách. Tùy theo yêu cầu của dự án, ống vách có thể được gia công theo đường kính, chiều dài, chiều dày và yêu cầu kỹ thuật cụ thể. Đây là vật tư quan trọng giúp hỗ trợ quá trình khoan và kiểm soát ổn định thành hố trong điều kiện thi công phù hợp.

Ống thép siêu âm

Ống thép siêu âm được lắp đặt dọc theo lồng thép để phục vụ công tác kiểm tra chất lượng và tính đồng nhất của bê tông cọc bằng phương pháp siêu âm theo yêu cầu thiết kế. Thép Hùng Phát cung cấp ống thép siêu âm cùng các phụ kiện đi kèm như măng sông nối ống và nắp bịt ống, tạo thành bộ vật tư đồng bộ phục vụ quá trình lắp đặt. Việc chuẩn bị đầy đủ ống và phụ kiện giúp hạn chế tình trạng thiếu vật tư hoặc phải xử lý bổ sung trong quá trình thi công lồng thép.

Coupler nối thép

Coupler nối thép được sử dụng để liên kết các thanh thép trong những trường hợp thiết kế yêu cầu nối cơ khí thay cho phương pháp nối truyền thống. Tùy yêu cầu của công trình, coupler có thể được lựa chọn theo đường kính thép, cấp độ bền và tiêu chuẩn kỹ thuật tương ứng.

Cữ định vị thép

Cữ định vị hay con kê lồng thép được sử dụng để duy trì khoảng cách cần thiết giữa lồng thép và thành hố khoan, góp phần đảm bảo vị trí của lồng thép trong quá trình hạ xuống hố khoan. Việc bố trí cữ định vị phù hợp giúp kiểm soát lớp bê tông bảo vệ theo yêu cầu thiết kế và hạn chế tình trạng lồng thép bị lệch hoặc áp sát thành hố.

Bên cạnh các nhóm vật tư trên, Thép Hùng Phát còn cung cấp các vật tư thép khác phục vụ thi công cọc khoan nhồi và công trình xây dựng, có thể gia công theo quy cách, kích thước và yêu cầu thực tế của từng dự án.
