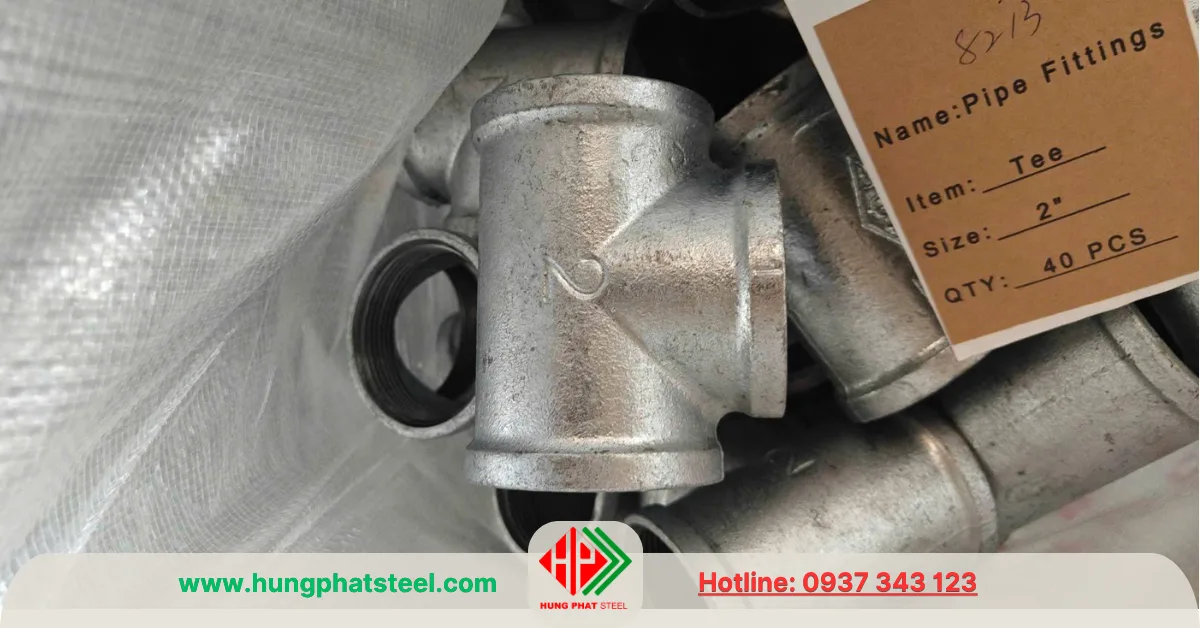

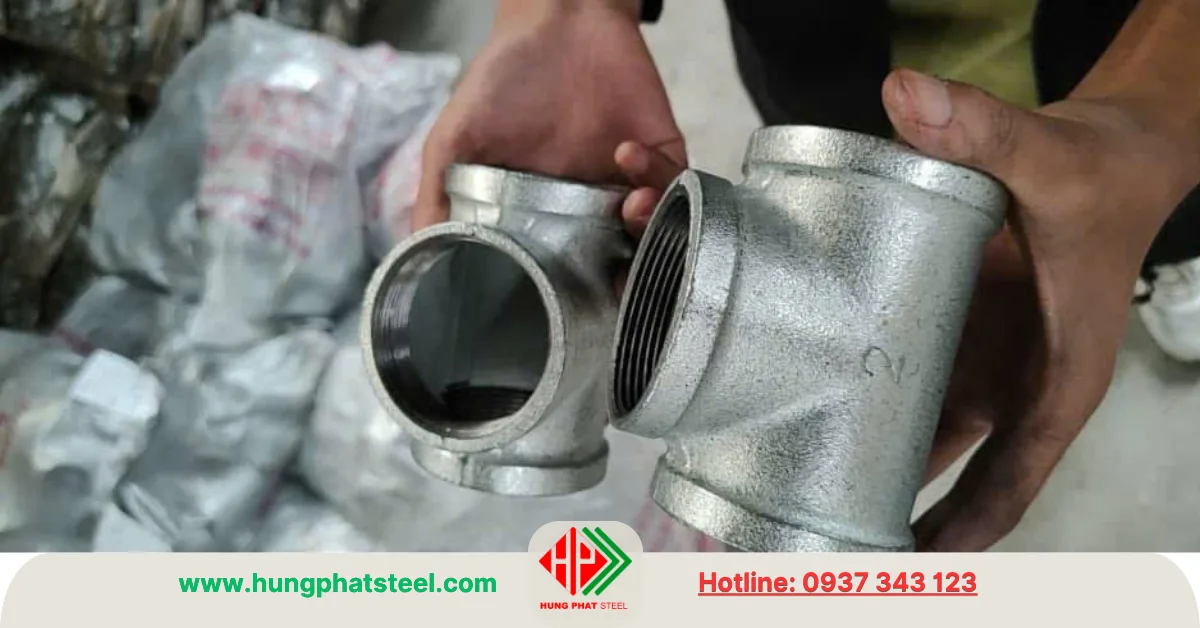

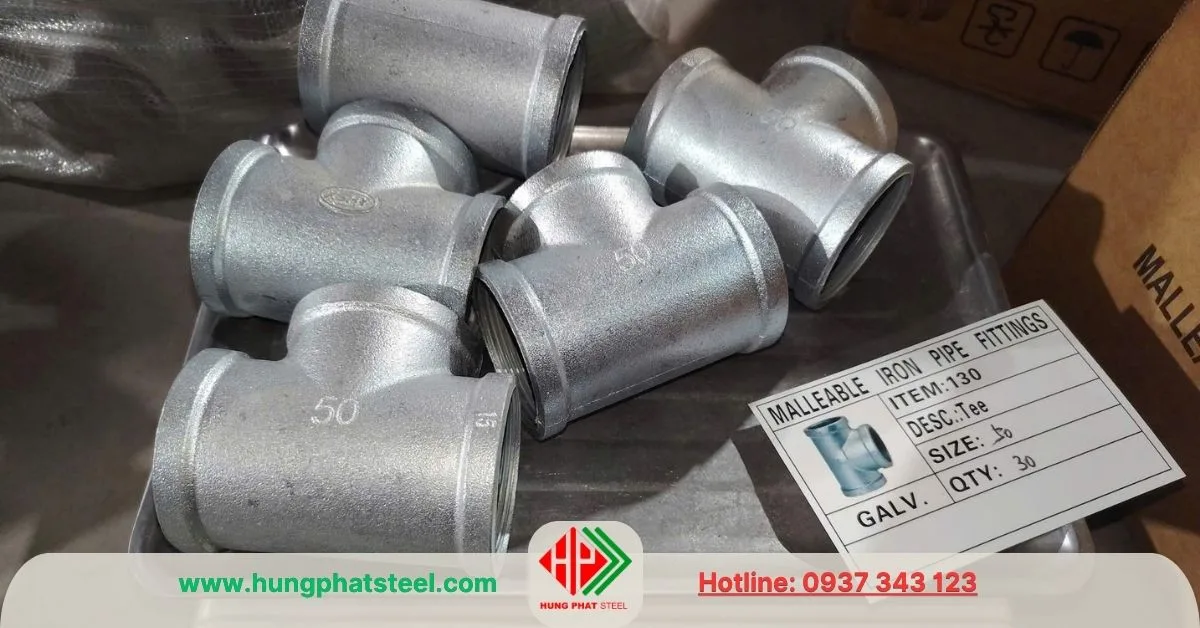

Tê Ren Mạ Kẽm DN50 (D60)

Mô tả

Tê ren mạ kẽm DN50 (D60) là phụ kiện đường ống có thiết kế dạng chữ T, được sử dụng để tạo nhánh hoặc kết nối ba hướng đường ống trong cùng một hệ thống. Sản phẩm thuộc nhóm phụ kiện ren mạ kẽm, có kích thước danh nghĩa DN50 và thường được lựa chọn để kết nối với đường ống thép quy cách D60.

Khác với tê hàn, tê ren được liên kết với đường ống thông qua các đầu ren. Phương pháp này giúp quá trình thi công thuận tiện, đặc biệt ở những hệ thống cần tháo lắp, bảo trì hoặc thay thế phụ kiện. Bề mặt mạ kẽm tạo thêm lớp bảo vệ cho thân thép, giúp hạn chế quá trình oxy hóa trong điều kiện môi trường phù hợp.

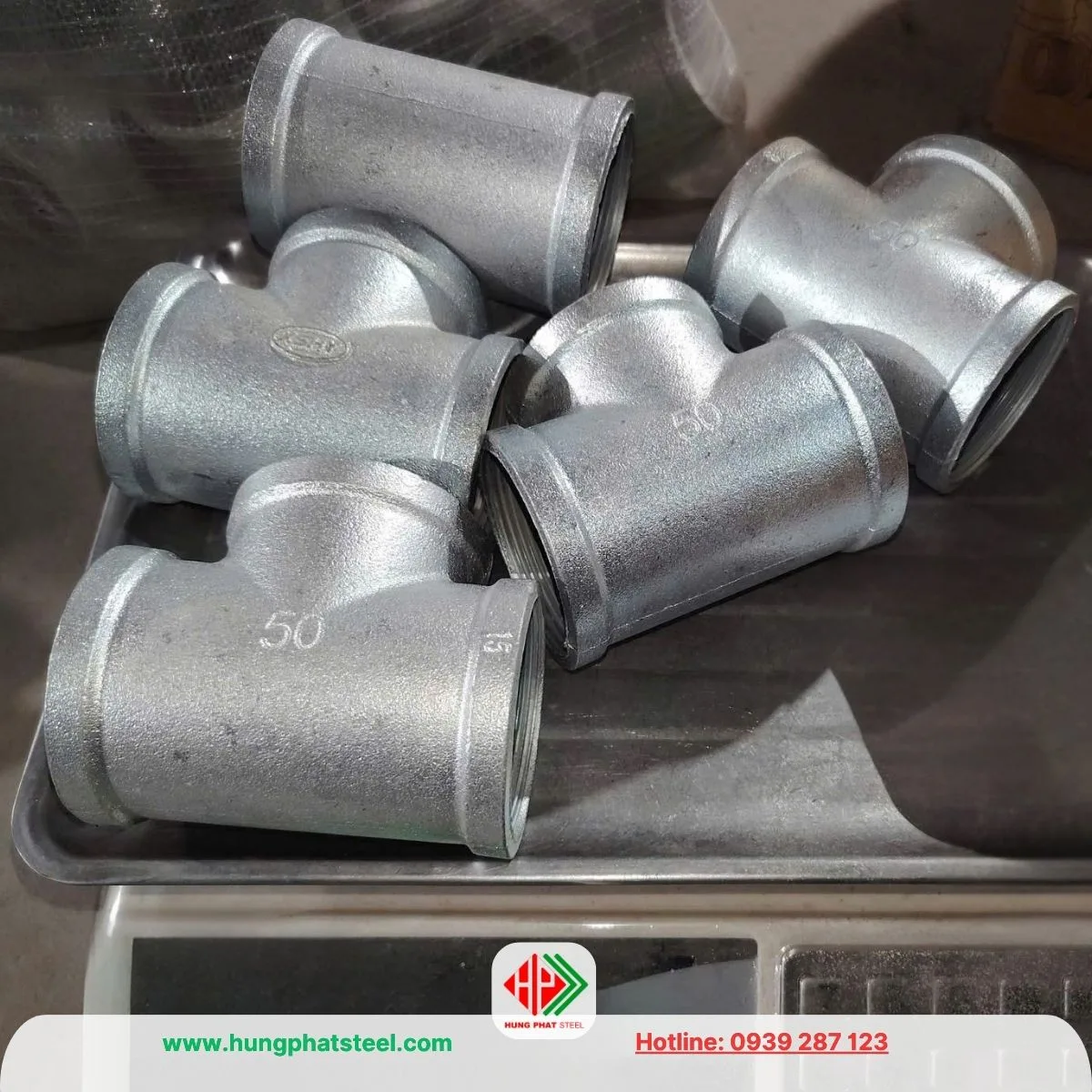

Tê Ren Mạ Kẽm DN50 (D60) – Phụ kiện ống thép

Tê ren mạ kẽm DN50 thường xuất hiện trong hệ thống cấp nước, đường ống kỹ thuật, nhà xưởng, công trình dân dụng, cơ điện và một số hệ thống công nghiệp. Khi sử dụng cho từng môi trường cụ thể, cần lựa chọn sản phẩm dựa trên áp suất, nhiệt độ, loại lưu chất và tiêu chuẩn thiết kế.

Thông số kỹ thuật sơ lược

Thông số thực tế như kích thước thân, chiều dài, bước ren, chiều dày, áp lực làm việc và tiêu chuẩn sản xuất cần được xác nhận theo từng thương hiệu hoặc nhà sản xuất.

Quy cách kích thước

Tham khảo thêm:
Tê ren mạ kẽm DN40 (D49)
Tê ren mạ kẽm các loại từ DN15-DN100
Ống thép mạ kẽm phi 60
Danh mục: Phụ Kiện Ren

Cấu tạo của tê ren mạ kẽm DN50

Tê DN50 có ba cửa kết nối được bố trí theo hình chữ T. Hai cửa nằm trên cùng một trục thường tạo thành đường ống chính, trong khi cửa còn lại được sử dụng để tạo nhánh. Tùy cấu hình, ba đầu có thể cùng kích thước hoặc có kích thước khác nhau.

Các đầu nối được gia công ren để kết nối với ống hoặc phụ kiện có ren tương ứng. Ren có thể được bố trí ở mặt trong, mặt ngoài hoặc kết hợp cả hai tùy loại sản phẩm. Chất lượng gia công ren ảnh hưởng trực tiếp đến độ chính xác khi lắp đặt cũng như khả năng tạo mối nối ổn định.

Thân tê được chế tạo từ thép và phủ lớp kẽm bên ngoài. Lớp mạ có tác dụng bảo vệ bề mặt thép trước độ ẩm và không khí, đồng thời giúp sản phẩm có màu sắc đặc trưng của phụ kiện mạ kẽm.

Cần lưu ý rằng DN50 là kích thước danh nghĩa, còn D60 là cách gọi theo đường kính ngoài phổ biến của ống thép tương ứng. Vì vậy, khi mua phụ kiện nên cung cấp cả hai thông tin để nhà cung cấp xác định đúng quy cách.

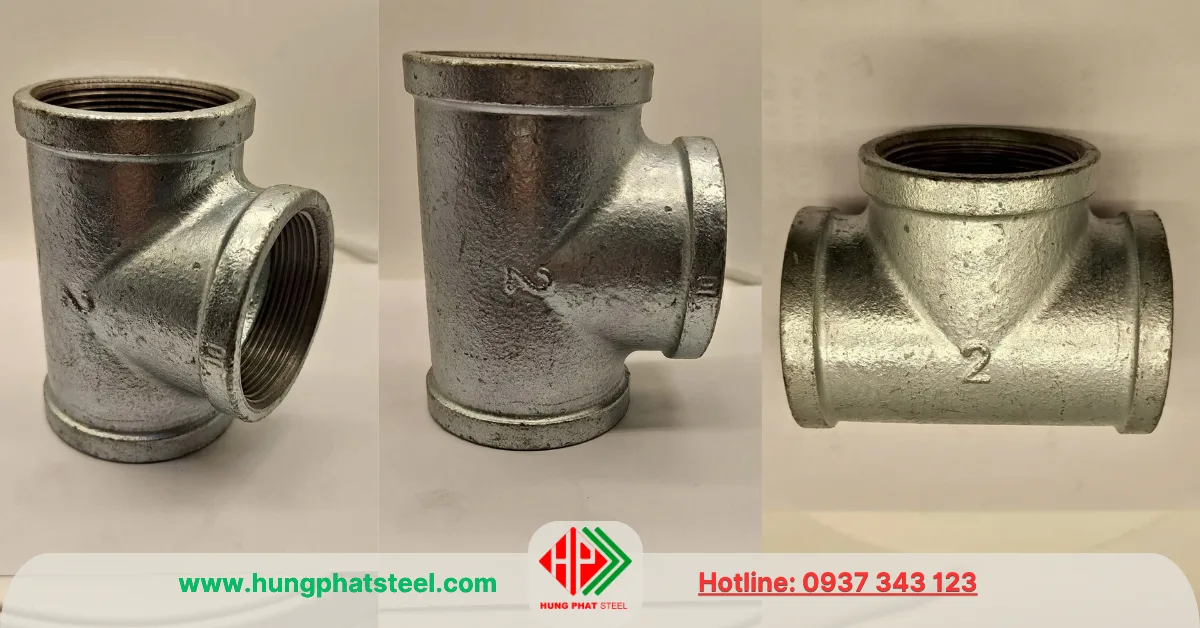

Phân loại tê ren mạ kẽm DN50 (D60)

Đây là nội dung cần đặc biệt quan tâm khi lựa chọn tê ren DN50. Trên thực tế, cùng là tê DN50 nhưng sản phẩm có thể khác nhau hoàn toàn về kích thước ba đầu, kiểu ren và cách bố trí ren. Việc phân loại đúng giúp hạn chế tình trạng mua sai phụ kiện hoặc phải sử dụng thêm chi tiết chuyển đổi trong quá trình thi công.

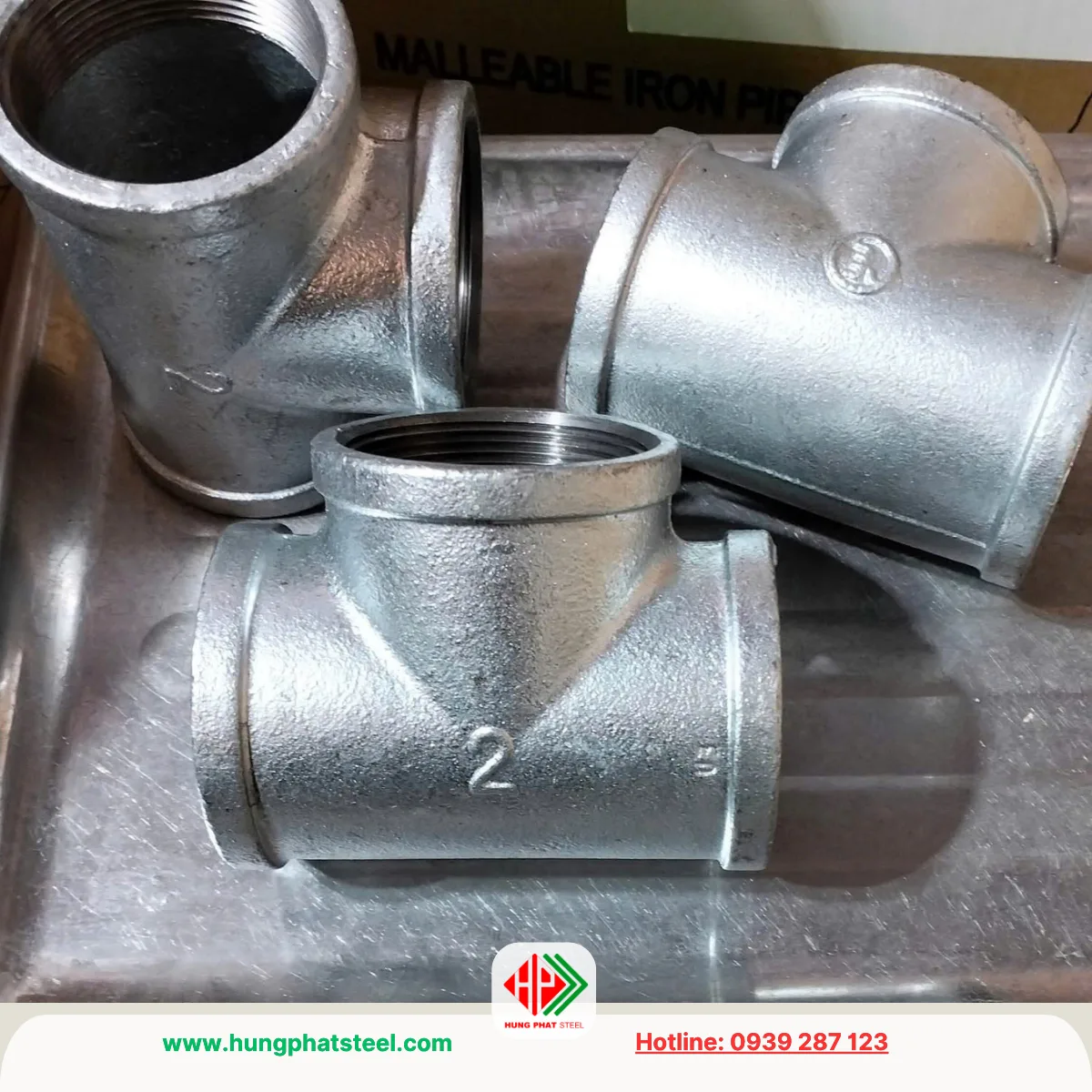

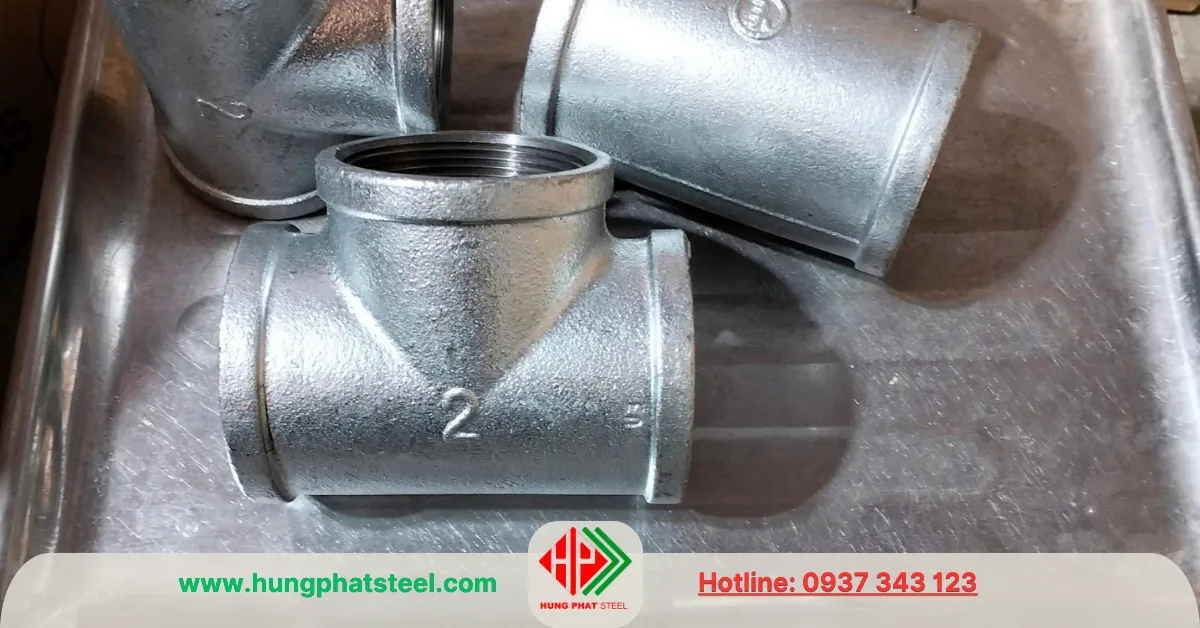

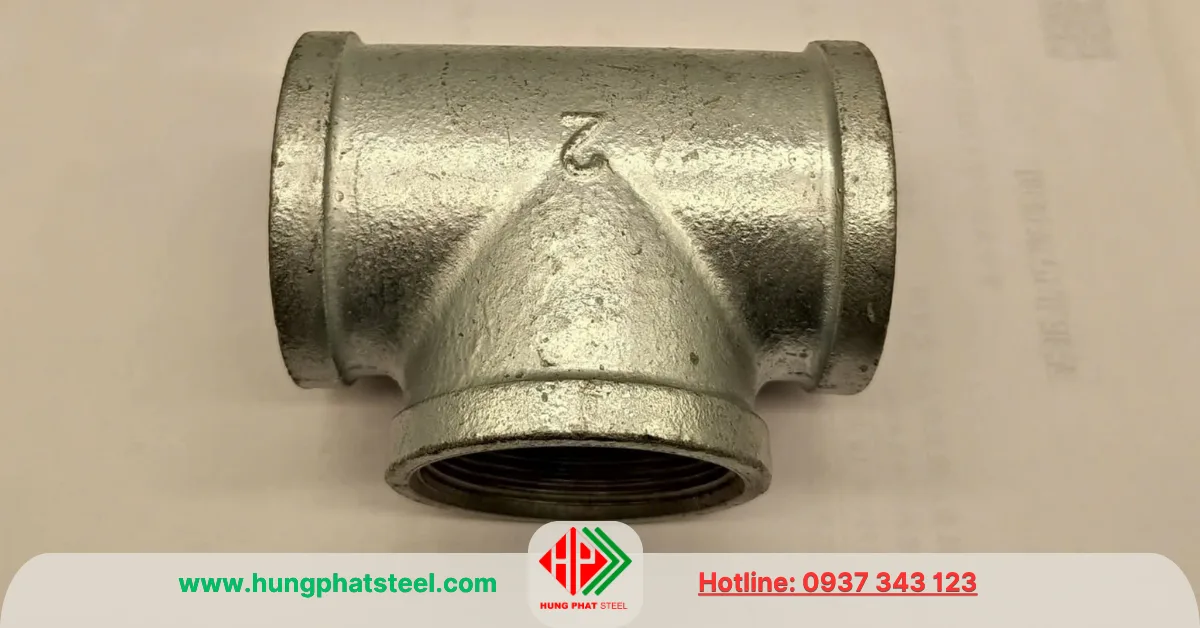

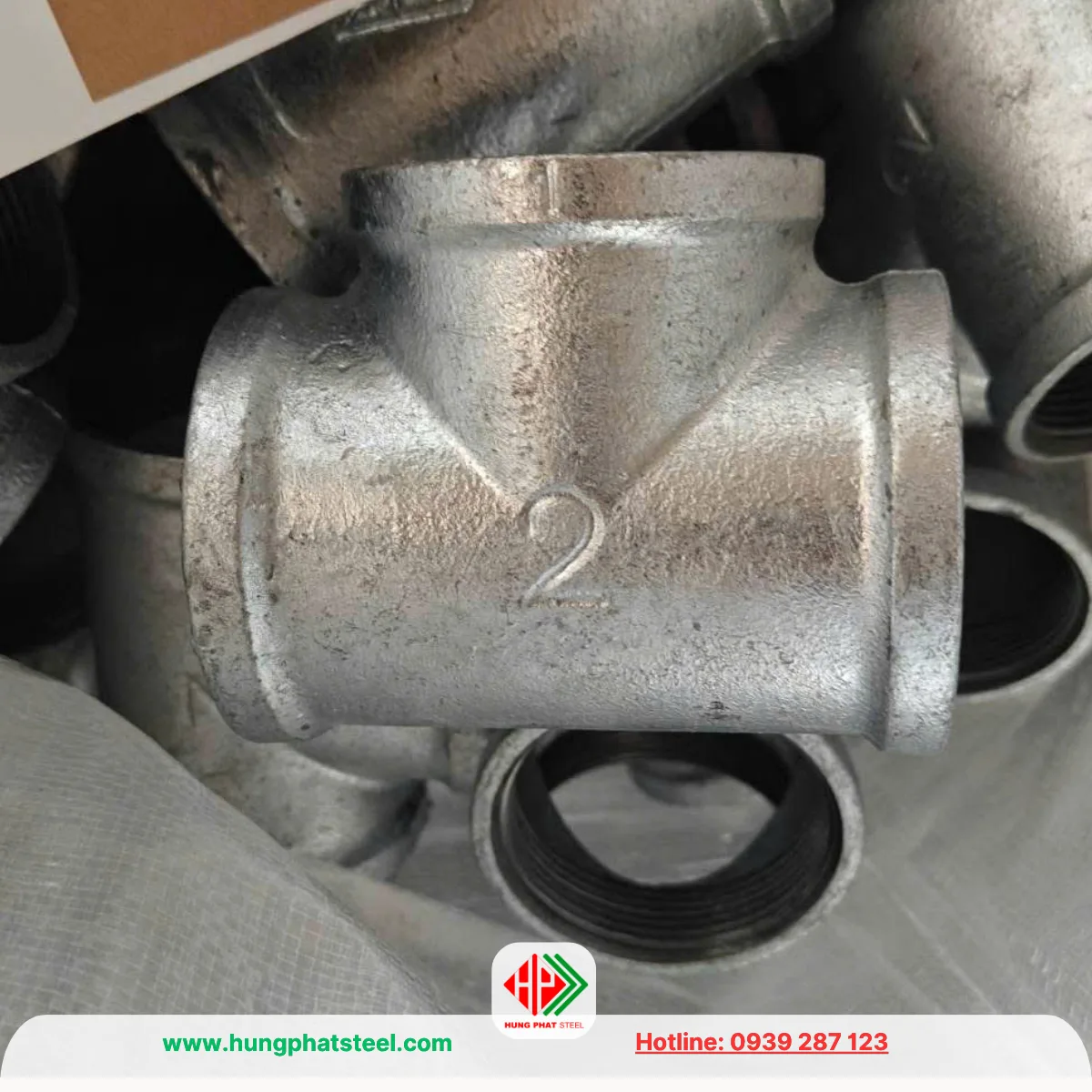

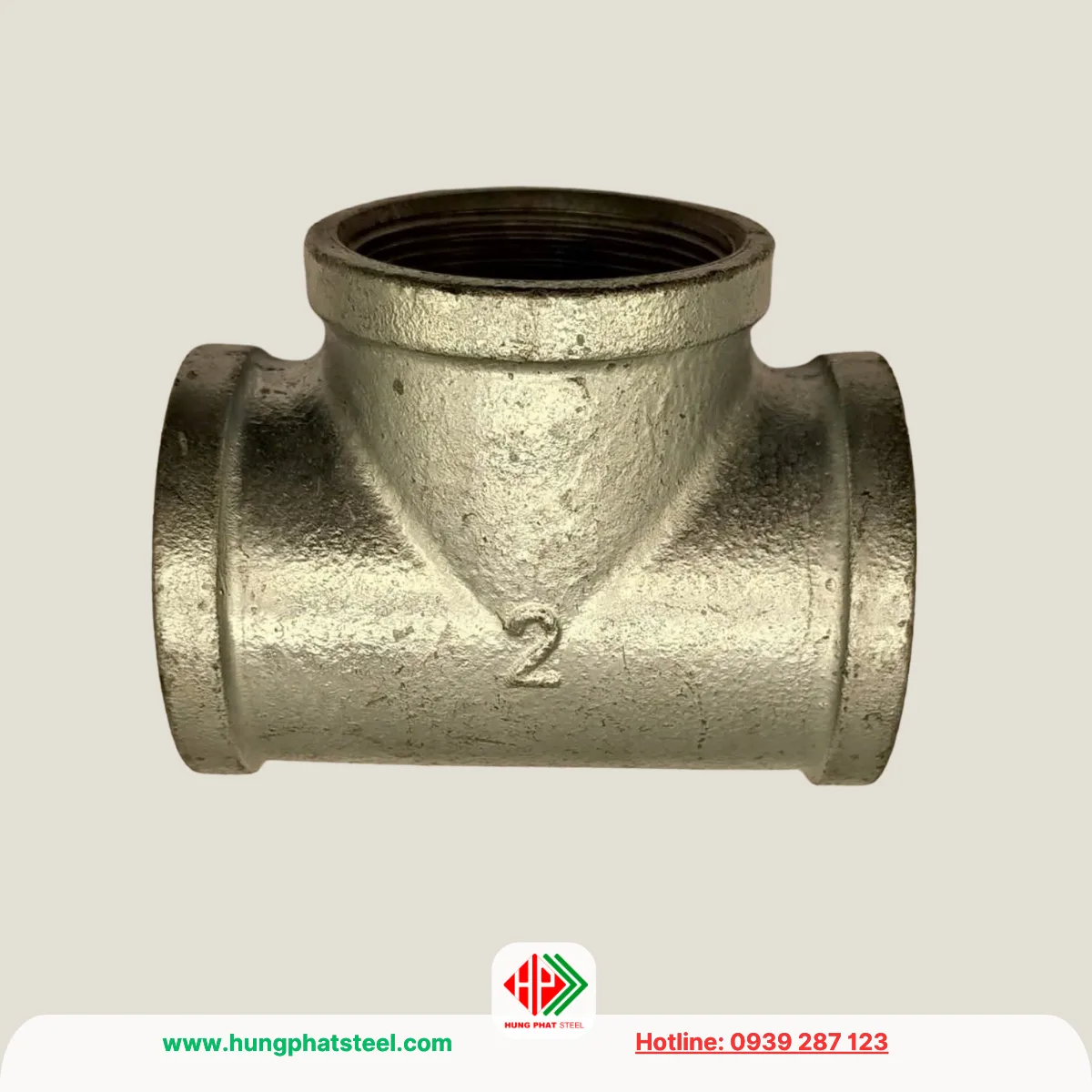

Tê ren mạ kẽm DN50 đều

Tê đều DN50 là loại có ba đầu cùng kích thước DN50. Đây là cấu hình cơ bản và dễ nhận biết nhất. Hai đầu chính kết nối với tuyến ống DN50, đầu còn lại tạo thành nhánh DN50.

Ví dụ, tê đều có quy cách DN50 x DN50 x DN50. Sản phẩm phù hợp với hệ thống mà đường ống chính và đường nhánh sử dụng cùng một kích thước.

Tê đều thường được dùng tại các vị trí cần chia một tuyến DN50 thành hai hướng hoặc đưa thêm một nhánh DN50 vào hệ thống. Do cả ba đầu cùng quy cách, việc lựa chọn phụ kiện kết nối tương đối đơn giản.

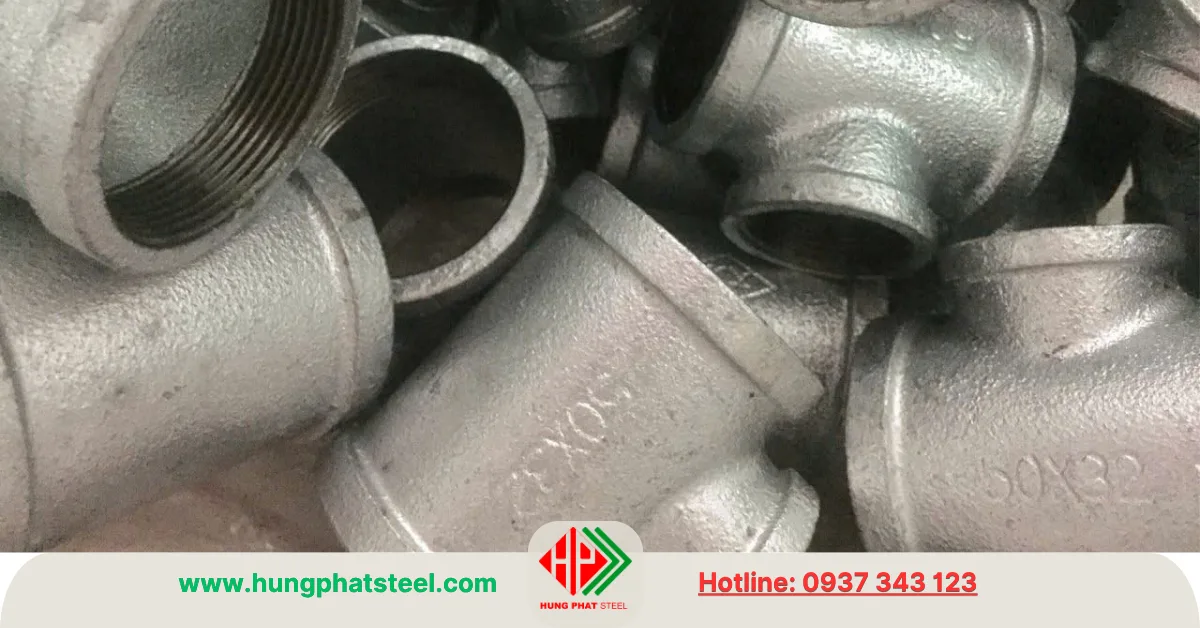

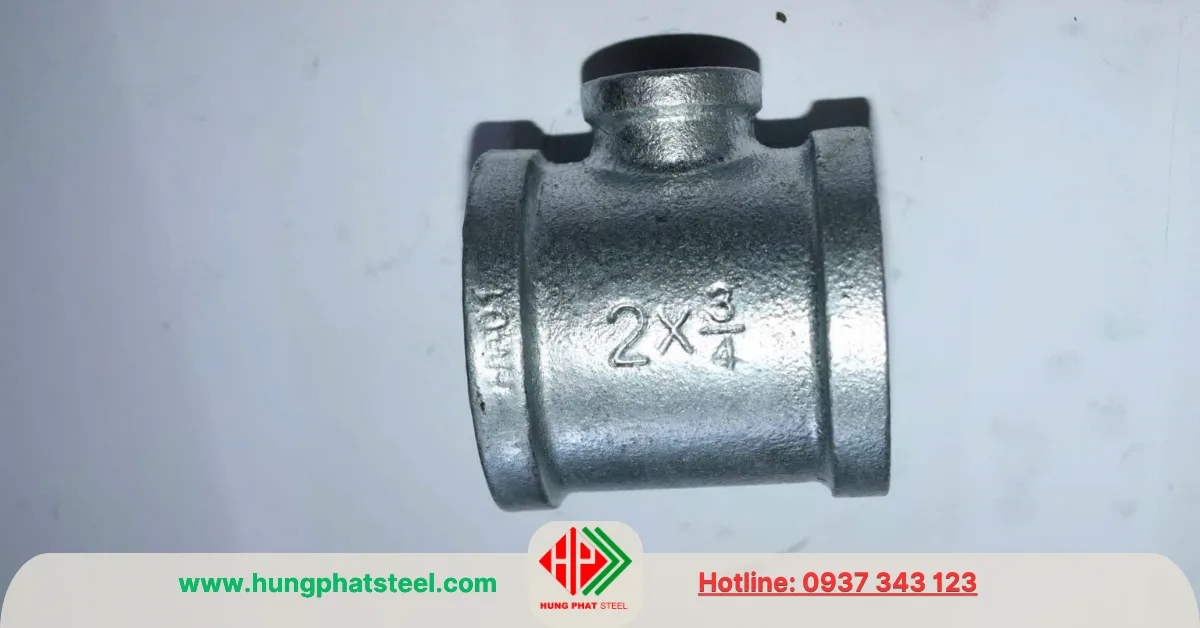

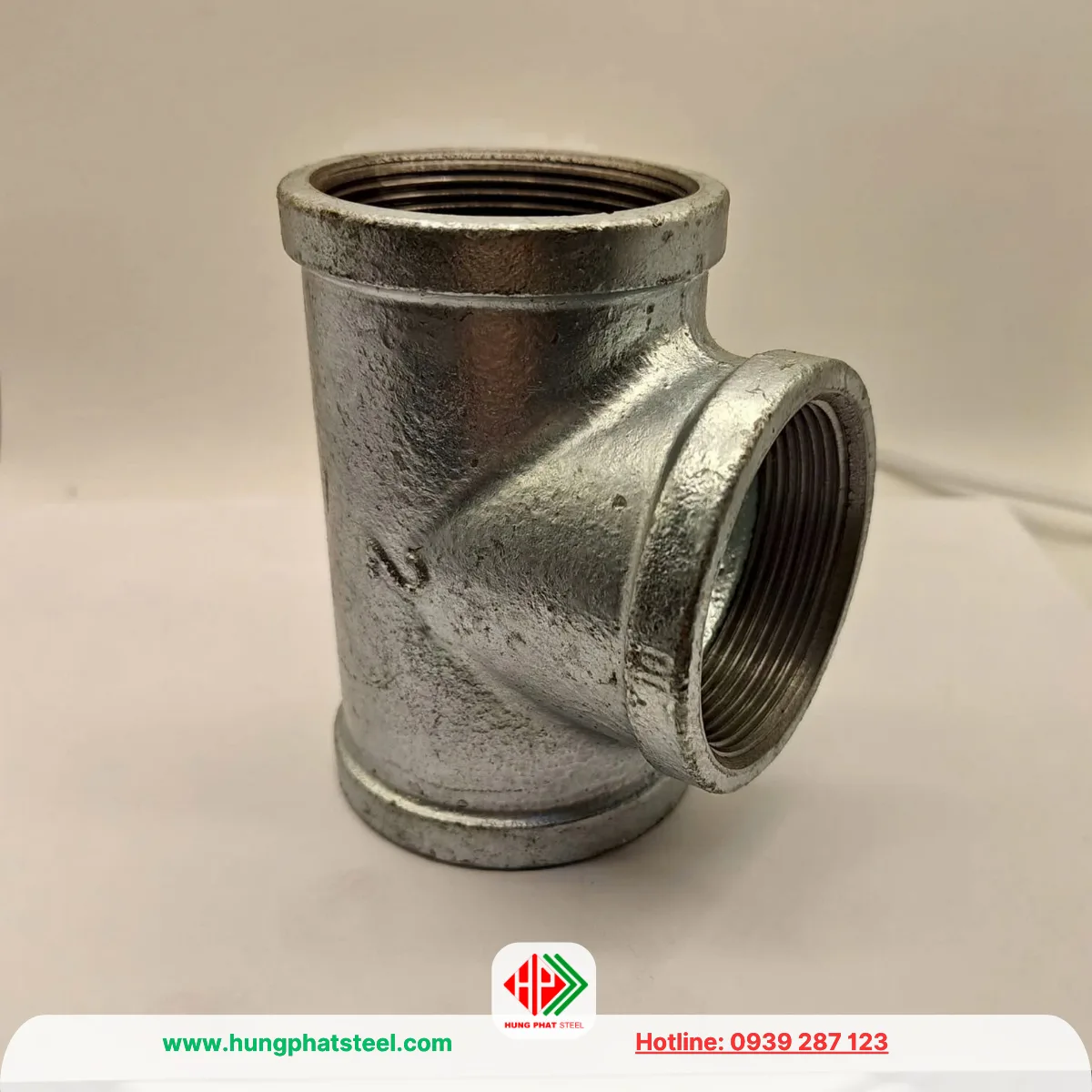

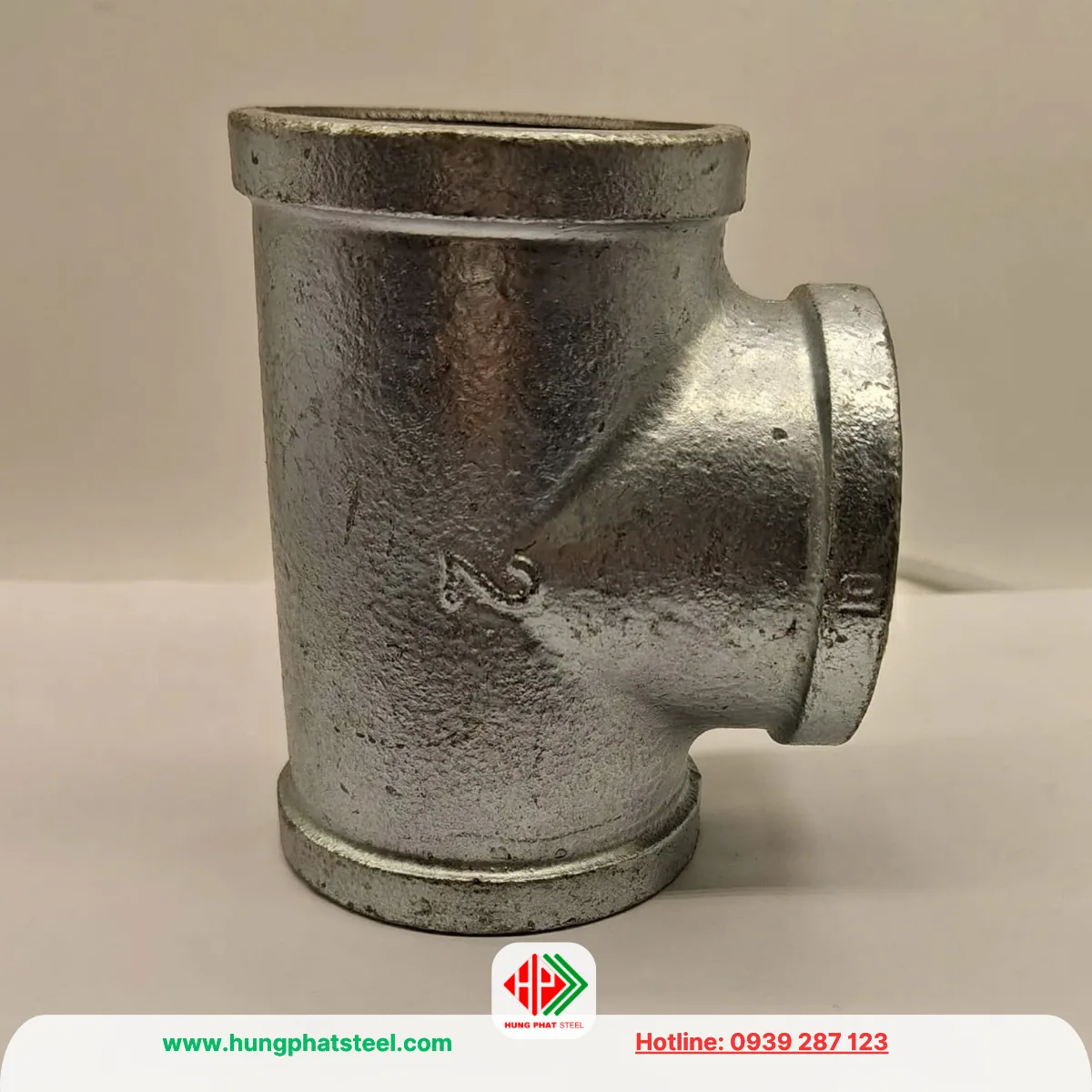

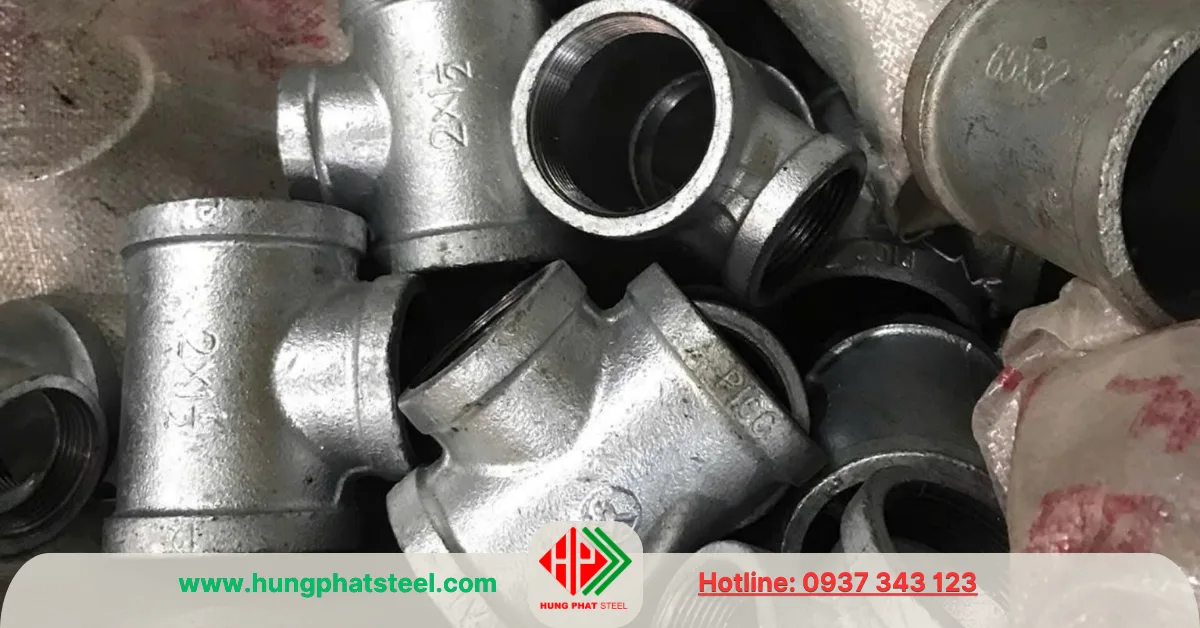

Tê ren mạ kẽm DN50 giảm

Tê giảm hay còn gọi là tê thu là loại có các đầu kết nối không cùng kích thước. Trong đó, hai đầu chính thường giữ nguyên DN50, còn đầu nhánh được giảm xuống một kích thước nhỏ hơn.

Một số cấu hình thường gặp có thể là:

• DN50 x DN40
• DN50 x DN32
• DN50 x DN25
• DN50 x DN20
• DN50 x DN15

hoặc các quy cách khác tùy hệ thống.

Ưu điểm của tê giảm là có thể tạo nhánh nhỏ trực tiếp từ đường ống DN50 mà không cần lắp thêm một phụ kiện giảm. Điều này giúp giảm số lượng mối nối và tiết kiệm không gian lắp đặt.

Khi đặt hàng tê giảm DN50, cần ghi rõ kích thước của cả ba đầu. Không nên chỉ ghi “tê giảm DN50” vì cách gọi này chưa thể hiện kích thước đầu nhánh.

Tê ren mạ kẽm DN50 ba đầu không đều

Tê ba đầu không đều là dạng mà ba cửa kết nối có thể sử dụng ba kích thước khác nhau. Đây là cấu hình linh hoạt hơn tê giảm thông thường và phù hợp với hệ thống có nhiều tuyến ống khác nhau cùng hội tụ tại một vị trí.

Ví dụ có thể gặp cấu hình DN50 x DN40 x DN25, trong đó mỗi đầu đảm nhiệm một kích thước đường ống riêng. Loại tê này giúp giảm số lượng phụ kiện chuyển đổi khi thiết kế hệ thống có nhiều đường kính.

Do có nhiều cấu hình khác nhau, khi đặt tê ba đầu không đều cần cung cấp chính xác thứ tự kích thước và vị trí đầu nhánh để tránh nhầm lẫn.

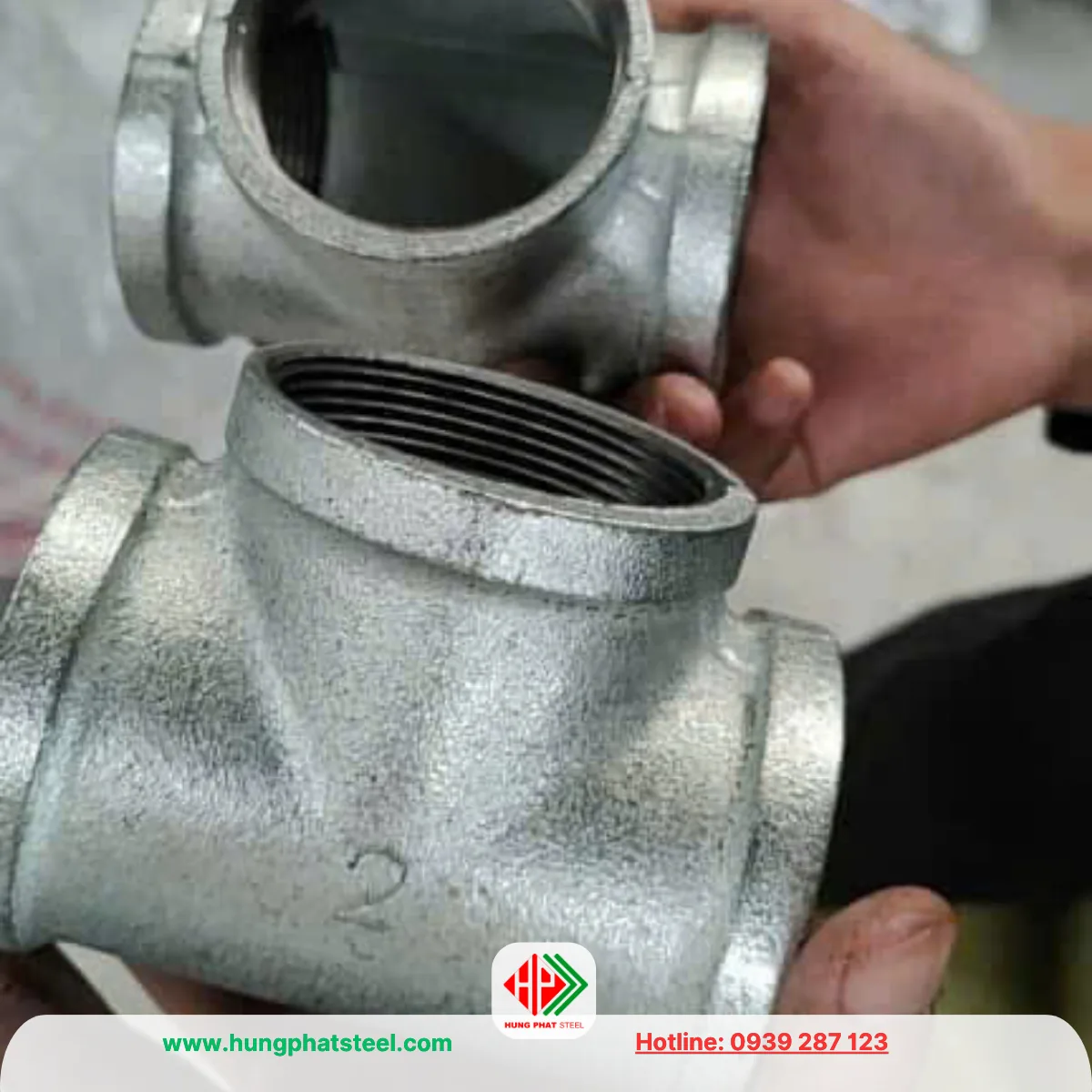

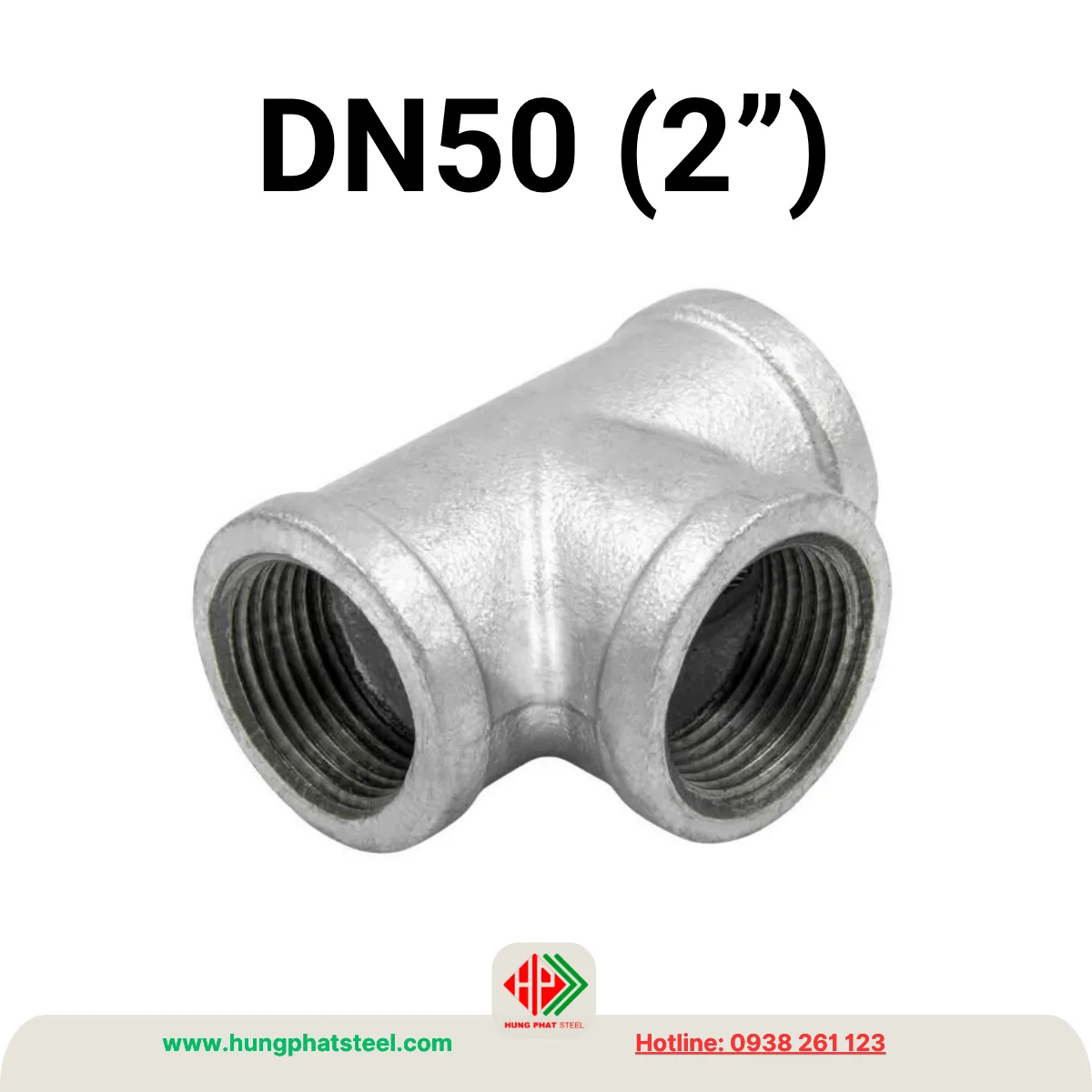

Tê ren mạ kẽm DN50 ba đầu ren trong

Tê ba đầu ren trong là loại có cả ba đầu đều được gia công ren phía bên trong. Đây là một trong những kiểu kết nối phổ biến của tê ren.

Khi lắp đặt, tê sẽ kết nối với các chi tiết có ren ngoài, chẳng hạn đầu ống được tiện ren ngoài hoặc các phụ kiện có đầu ren ngoài. Mối nối được thực hiện bằng cách đưa phần ren ngoài vào bên trong đầu tê và siết đến vị trí yêu cầu.

Loại tê này phù hợp với hệ thống sử dụng đồng bộ phụ kiện ren ngoài. Khi lựa chọn cần kiểm tra đúng kích thước và tiêu chuẩn ren để bảo đảm hai chi tiết có thể ăn khớp.

Tê ren mạ kẽm DN50 ba đầu ren ngoài

Tê ba đầu ren ngoài có cả ba đầu được tạo ren ở phía ngoài. Kiểu kết nối này sử dụng với các chi tiết có ren trong.

So với tê ba đầu ren trong, loại ren ngoài có cách lắp đặt ngược lại. Phần ren nhô ra bên ngoài đầu tê sẽ được vặn vào đầu ren trong của phụ kiện hoặc thiết bị.

Tê ba đầu ren ngoài thường được lựa chọn theo thiết kế cụ thể của đường ống. Khi sử dụng, cần bảo đảm các chi tiết kết nối có cùng kích thước và tiêu chuẩn ren.

Tê ren mạ kẽm DN50 trong – ngoài kết hợp

Tê trong – ngoài kết hợp là dòng sản phẩm có các đầu ren được bố trí khác nhau, chẳng hạn hai đầu ren trong và một đầu ren ngoài hoặc một đầu ren trong và hai đầu ren ngoài.

Cấu hình này đặc biệt hữu ích khi ba hướng kết nối của hệ thống không sử dụng cùng một kiểu ren. Thay vì phải sử dụng thêm kép ren, măng sông hoặc các phụ kiện chuyển đổi, tê kết hợp có thể đáp ứng trực tiếp yêu cầu kết nối.

Ví dụ, một cấu hình có thể gồm hai đầu ren trong để kết nối với hai đầu ống ren ngoài, trong khi đầu nhánh sử dụng ren ngoài để kết nối vào một thiết bị có ren trong.

Khi đặt hàng loại này, cần mô tả rõ đầu nào ren trong, đầu nào ren ngoài, không chỉ ghi chung là “tê DN50 trong ngoài”.

Ưu điểm của tê ren mạ kẽm DN50

1. Tê ren DN50 có ưu điểm về khả năng lắp đặt và tháo dỡ. Với phương pháp kết nối ren, người thi công có thể hoàn thiện mối nối mà không cần thực hiện công đoạn hàn tại vị trí lắp đặt. Điều này đặc biệt hữu ích đối với những hệ thống cần thi công nhanh hoặc thường xuyên bảo trì.
2. Bề mặt mạ kẽm giúp bảo vệ thân thép khỏi tác động của môi trường trong điều kiện sử dụng phù hợp. So với phụ kiện thép đen, tê mạ kẽm có khả năng chống oxy hóa bề mặt tốt hơn và phù hợp với nhiều khu vực có độ ẩm.
3. Ngoài ra, việc có nhiều cấu hình tê đều, tê giảm, ba đầu không đều và các kiểu ren khác nhau giúp sản phẩm đáp ứng nhiều phương án thiết kế đường ống.

Ứng dụng của tê ren mạ kẽm DN50

Tê DN50 được sử dụng trong các hệ thống cấp nước, đường ống kỹ thuật, nhà xưởng, công trình dân dụng và một số hệ thống công nghiệp. Sản phẩm có thể được lắp tại vị trí cần chia tuyến DN50 thành nhánh hoặc kết nối các tuyến ống có kích thước khác nhau.

Trong hệ thống cấp nước, tê có thể kết nối đường ống chính với nhánh cấp nước phụ. Trong nhà xưởng, sản phẩm được sử dụng cho các tuyến ống kỹ thuật và hệ thống phụ trợ có điều kiện làm việc phù hợp.

Tê DN50 cũng có thể xuất hiện trong hệ thống PCCC tùy thiết kế. Tuy nhiên, nếu công trình yêu cầu UL/FM thì phải lựa chọn đúng sản phẩm có chứng nhận tương ứng, không nên mặc định mọi tê ren mạ kẽm đều đạt UL/FM.

Lưu ý khi mua tê ren mạ kẽm DN50 (D60)

Khi mua tê ren DN50, cần xác định rõ bốn yếu tố gồm kích thước, cấu hình tê, kiểu ren và yêu cầu chứng nhận. Với tê đều, quy cách thường được xác định là DN50 x DN50 x DN50. Với tê giảm hoặc tê không đều, cần ghi đầy đủ kích thước từng đầu.

Phần ren cần được kiểm tra về độ sắc nét, độ đồng đều và khả năng ăn khớp với phụ kiện tương ứng. Bề mặt mạ cũng cần tương đối đồng đều, không có dấu hiệu bong tróc hoặc oxy hóa bất thường.

Nếu sử dụng cho dự án PCCC, cần kiểm tra thêm yêu cầu UL/FM và hồ sơ kỹ thuật. Nếu dùng cho hệ thống công nghiệp, cần xem xét áp suất, nhiệt độ và tính chất của lưu chất trước khi lựa chọn.

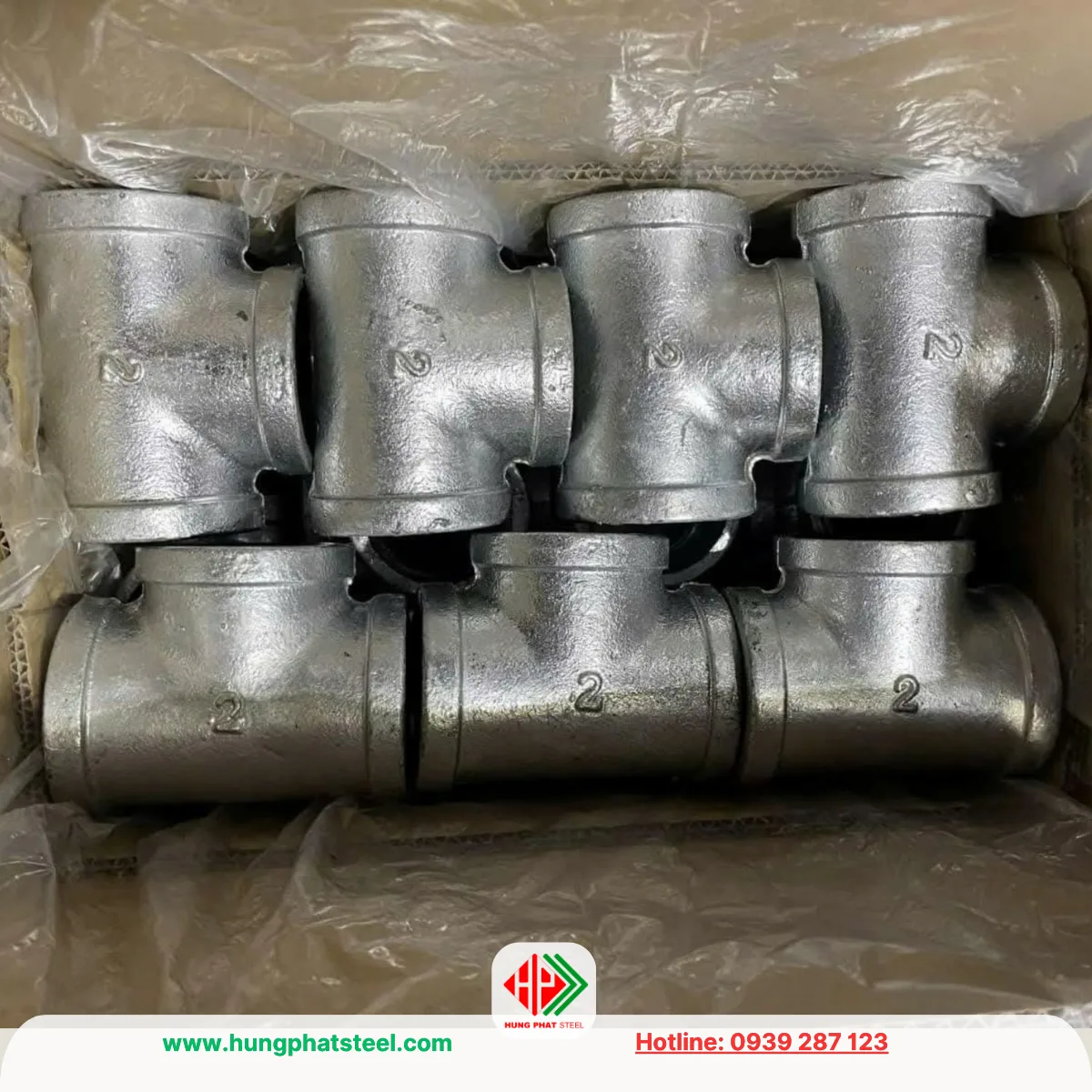

Thép Hùng Phát cung cấp tê ren mạ kẽm DN50

Thép Hùng Phát chuyên nhập khẩu và phân phối tê ren mạ kẽm DN50 (D60) với nhiều cấu hình phục vụ các nhu cầu khác nhau. Sản phẩm có thể lựa chọn theo dạng tê đều, tê giảm, tê ba đầu không đều, ba đầu ren trong, ba đầu ren ngoài hoặc loại kết hợp ren trong – ren ngoài.

Việc cung cấp đa dạng quy cách giúp khách hàng dễ dàng lựa chọn phụ kiện phù hợp với thiết kế đường ống. Tùy từng công trình, Thép Hùng Phát có thể cung cấp sản phẩm theo yêu cầu về kích thước, thương hiệu, tiêu chuẩn và chứng từ kỹ thuật.

Đây là lựa chọn phù hợp cho các đơn hàng dân dụng, nhà xưởng, hệ thống cấp nước, đường ống kỹ thuật và các dự án cần cung ứng phụ kiện với số lượng lớn.
