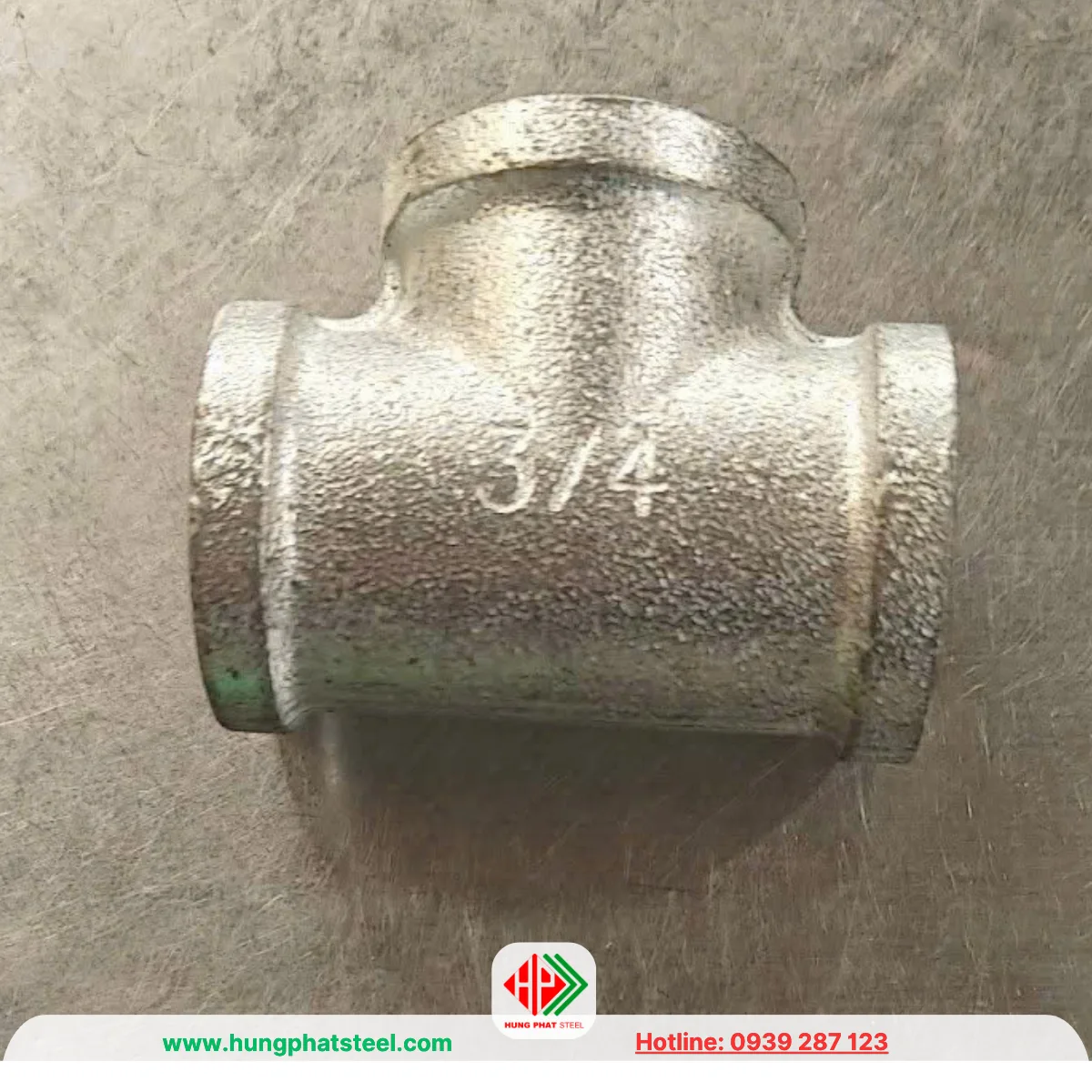

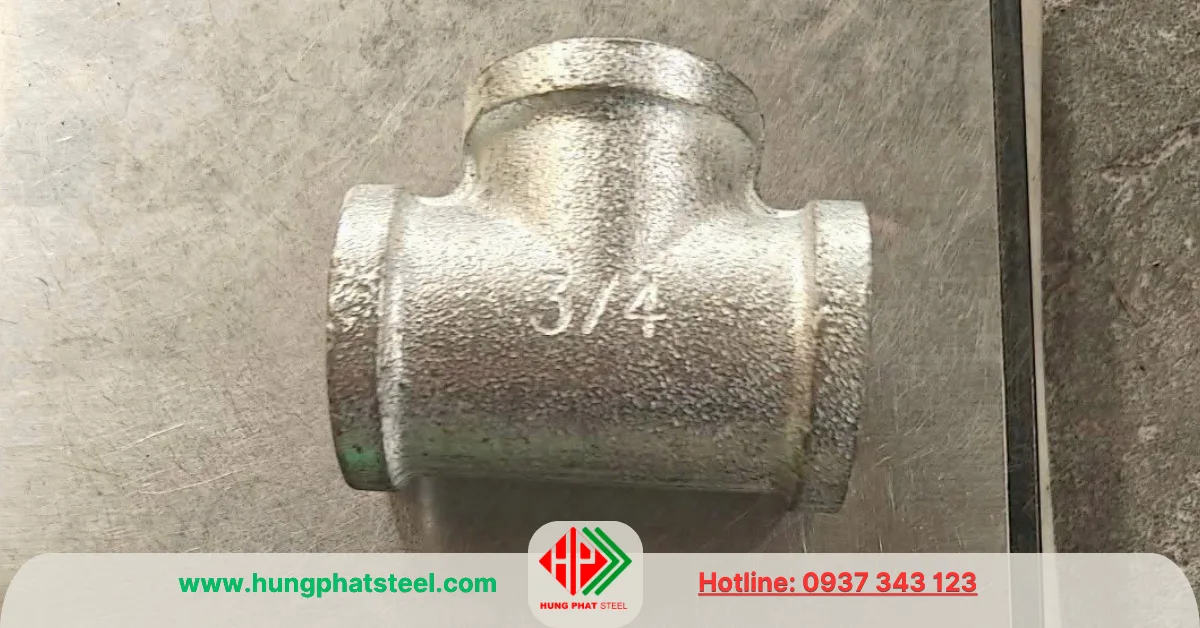

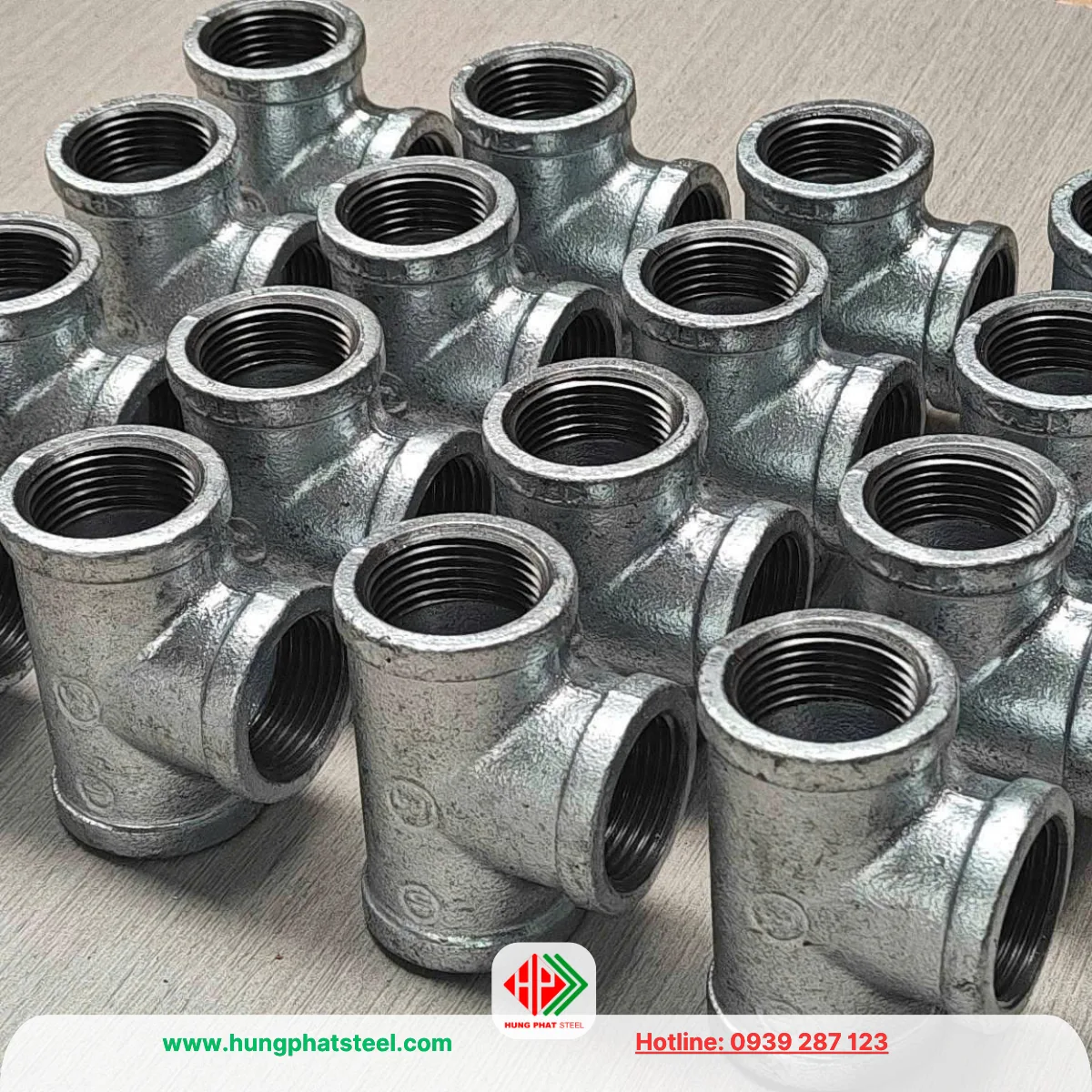

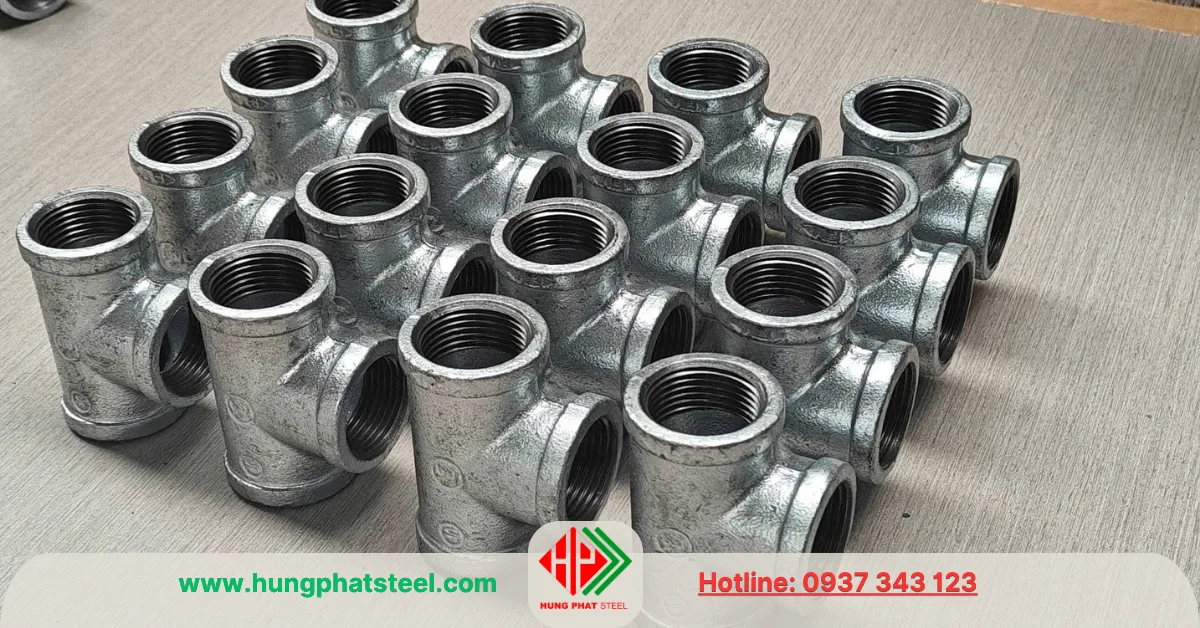

Tê Ren Mạ Kẽm DN20 (D27)

Mô tả

Tê ren mạ kẽm DN20 (D27) là phụ kiện đường ống được sử dụng để chia một tuyến ống thành hai hướng dòng chảy hoặc tạo thêm một nhánh kết nối với hệ thống. Sản phẩm có thiết kế dạng chữ T, ba đầu kết nối bằng ren và thường được sử dụng với ống thép có đường kính ngoài danh nghĩa khoảng 26.7mm (phi 27).

Nhờ kết cấu nhỏ gọn, khả năng tháo lắp thuận tiện và bề mặt được bảo vệ bằng lớp mạ kẽm, tê ren DN20 được sử dụng phổ biến trong hệ thống cấp nước, đường ống kỹ thuật, khí nén, PCCC và các hạng mục cơ điện.

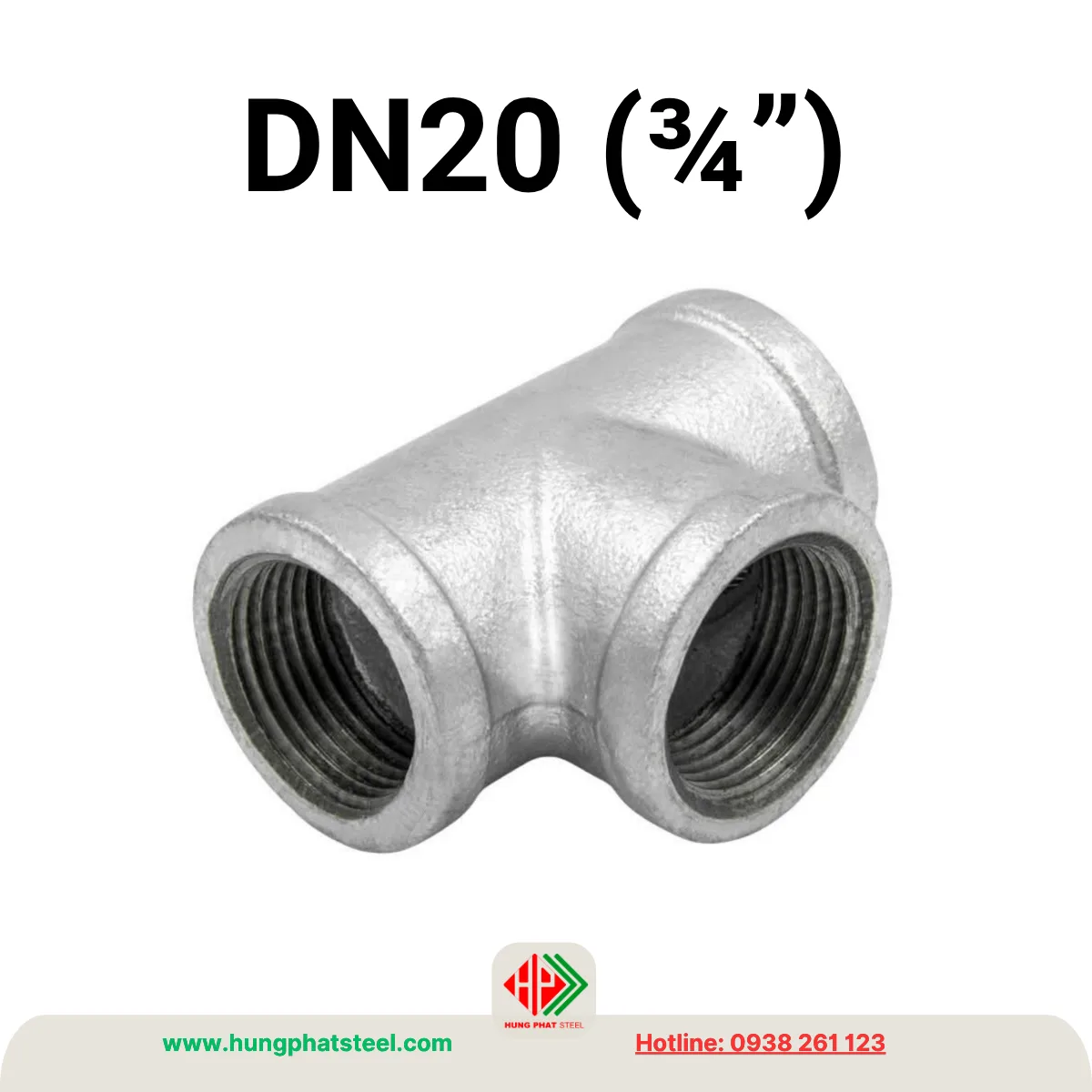

Tê ren mạ kẽm DN20 (D27, ¾”)

Trong hệ thống đường ống, không phải tất cả các tuyến ống đều chạy theo một hướng liên tục. Tại nhiều vị trí, đường ống chính cần tạo thêm một nhánh để đưa môi chất đến thiết bị, khu vực hoặc tuyến ống khác. Tê ren DN20 được sử dụng tại những vị trí như vậy.

Tê có ba cửa kết nối, trong đó hai cửa nằm trên cùng một đường thẳng và cửa còn lại tạo thành góc 90°. Với tê đều DN20, cả ba đầu đều có cùng kích thước danh nghĩa DN20. Đầu ren bên trong được gia công để kết nối với ống có ren ngoài hoặc các phụ kiện ren tương ứng.

Tên gọi D27 thường được sử dụng để nhận biết kích thước đường kính ngoài của ống thép tương ứng. Vì vậy, khi tìm mua tê ren DN20, khách hàng thường gặp các cách gọi như tê ren DN20, tê ren D27, tê mạ kẽm DN20 hoặc tê kẽm D27.

Thông số cơ bản của tê ren DN20

Các thông số chi tiết như kích thước thân, chiều dài tổng thể, tiêu chuẩn ren, khối lượng và áp suất làm việc cần được xác nhận theo từng thương hiệu hoặc lô hàng. Đối với công trình có yêu cầu nghiệm thu nghiêm ngặt, nên kiểm tra catalogue và hồ sơ kỹ thuật trước khi sử dụng.

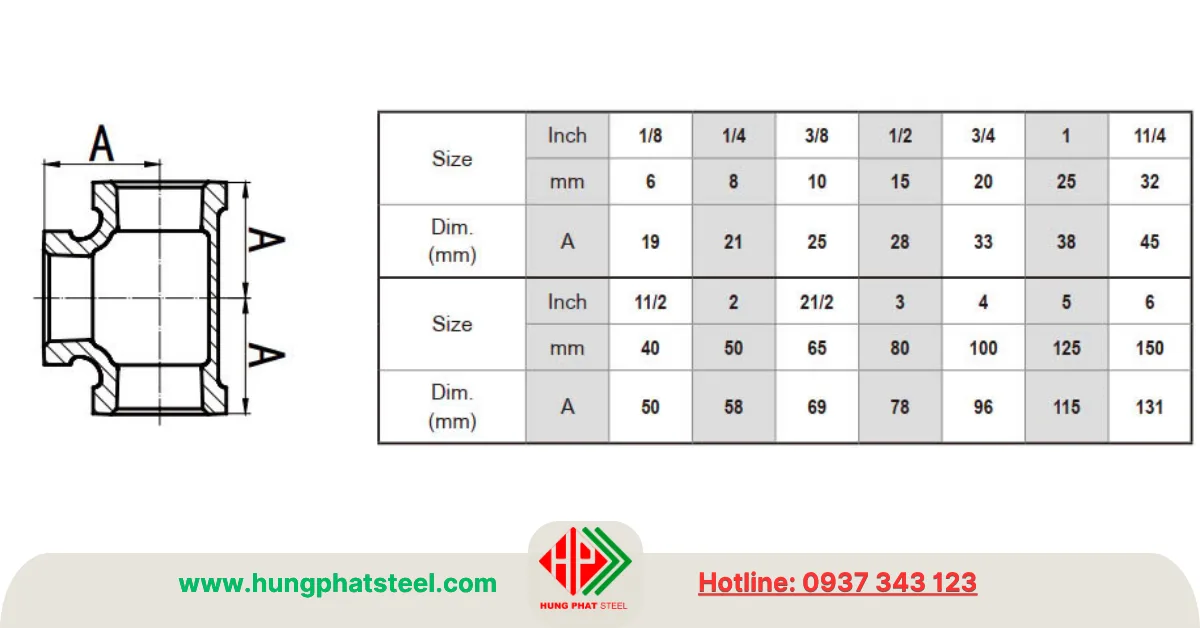

Quy cách kích thước

Tham khảo thêm:
Tê ren mạ kẽm DN15 (D21)
Tê ren mạ kẽm các loại từ DN15-DN100
Ống thép mạ kẽm phi 27
Danh mục: Phụ Kiện Ren

Đặc điểm vật liệu và lớp mạ

Tê ren mạ kẽm DN20 được sản xuất từ vật liệu kim loại có độ bền cơ học phù hợp với yêu cầu của phụ kiện đường ống. Tùy nhà sản xuất, dòng sản phẩm có thể sử dụng gang dẻo hoặc vật liệu khác theo tiêu chuẩn công bố.

Điểm nhận biết bên ngoài của sản phẩm là lớp mạ kẽm phủ trên bề mặt. Lớp kẽm có tác dụng hạn chế quá trình oxy hóa vật liệu nền khi phụ kiện tiếp xúc với hơi ẩm và môi trường bên ngoài.

So với phụ kiện thép đen không xử lý bề mặt, tê mạ kẽm có ưu thế về khả năng bảo vệ bề mặt trong điều kiện sử dụng thông thường. Đây cũng là lý do phụ kiện mạ kẽm thường được lựa chọn cho các hệ thống đường ống cần độ bền tương đối cao nhưng vẫn yêu cầu mức chi phí hợp lý.

Tuy nhiên, khi lắp đặt cần chú ý đến phần ren. Ren là khu vực trực tiếp tạo nên mối nối nên không được để lớp mạ, bụi bẩn hoặc dị vật làm ảnh hưởng đến khả năng ăn khớp giữa các chi tiết.

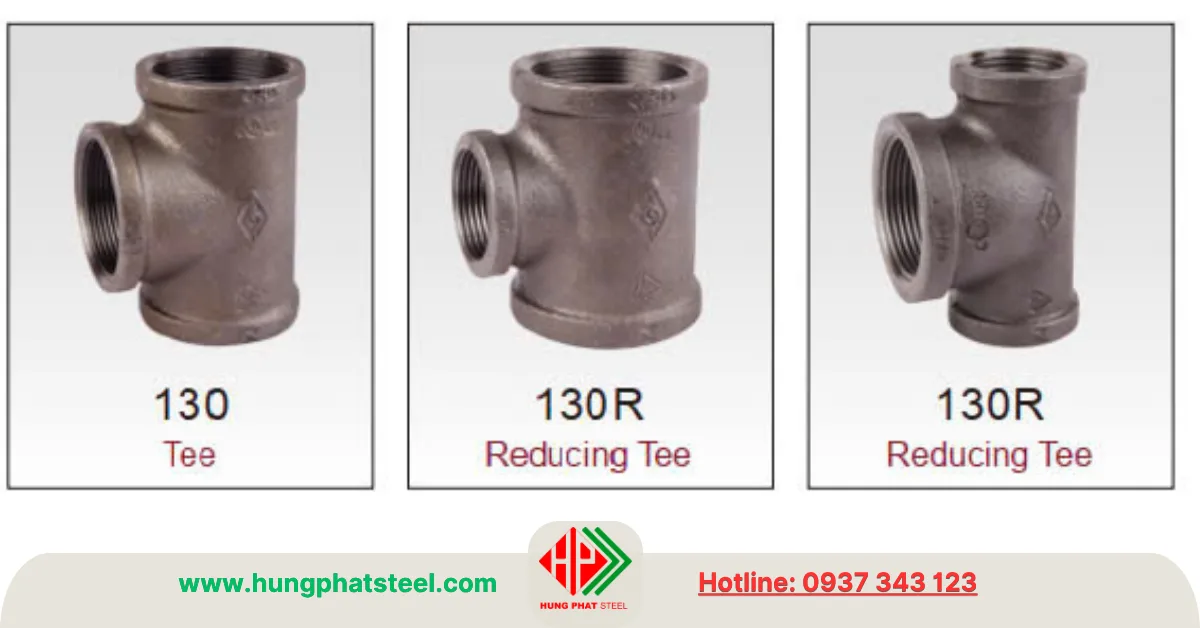

Các dạng tê ren mạ kẽm DN20 phổ biến

Không phải tất cả tê ren DN20 trên thị trường đều có cấu tạo giống nhau. Dựa vào kích thước ba đầu kết nối, sản phẩm được chia thành nhiều dạng.

Tê ren mạ kẽm DN20 đều (20×20)

Tê đều DN20 là loại phổ biến nhất. Ba đầu đều có cùng kích thước DN20. Loại này thích hợp khi đường ống chính và đường nhánh đều sử dụng ống D27. Thiết kế đơn giản giúp việc lựa chọn và thi công tương đối thuận tiện.

Tê giảm ren mạ kẽm DN20 (tê thu)

Tê giảm DN20 hay còn gọi là tê thu được sử dụng khi cần kết nối các đường ống có kích thước khác nhau. Chẳng hạn, một tuyến ống chính có kích thước lớn hơn nhưng cần tạo nhánh DN20, người thi công có thể sử dụng tê giảm có đầu nhánh DN20 thay vì phải kết hợp nhiều phụ kiện chuyển đổi.

Ví dụ:

• DN20 x 15
• DN20 x 10
• D20 x 8

Ngoài hai dạng trên còn có tê 3 đầu không đều, trong đó ba đầu kết nối có kích thước khác nhau theo yêu cầu thiết kế. Loại này thường được lựa chọn dựa trên bản vẽ đường ống và kích thước thực tế của các tuyến cần kết nối.

 Tê ren mạ kẽm DN20 có UL/FM và không có UL/FM

Đối với các công trình phòng cháy chữa cháy, chứng nhận UL/FM là một yếu tố cần được quan tâm khi lựa chọn phụ kiện.

• Tê ren mạ kẽm DN20 có UL/FM thường được sử dụng trong những dự án quy định phụ kiện phải có chứng nhận phù hợp.
• Loại không có UL/FM được sử dụng rộng rãi hơn trong các hệ thống đường ống thông thường. Tùy yêu cầu của công trình, sản phẩm có thể được sử dụng cho hệ thống cấp nước, đường ống kỹ thuật, khí nén hoặc các hạng mục cơ điện.

Không nên hiểu rằng tê không có UL/FM đồng nghĩa với chất lượng thấp. UL/FM là yêu cầu chứng nhận cụ thể, còn việc sản phẩm có phù hợp hay không phải được đánh giá dựa trên tiêu chuẩn kỹ thuật, vật liệu, áp suất làm việc và yêu cầu thiết kế của hệ thống.

Vai trò của tê ren mạ kẽm DN20 trong hệ thống đường ống

Tê là một trong những phụ kiện quan trọng giúp hệ thống đường ống có thể phân nhánh theo thiết kế. Với kích thước DN20, tê thường xuất hiện ở các tuyến ống có đường kính nhỏ và vừa, nơi cần đưa dòng chảy đến nhiều điểm sử dụng.

Trong hệ thống cấp nước, tê DN20 có thể được sử dụng để tạo nhánh đến vòi, thiết bị hoặc tuyến ống phụ. Kết nối ren giúp quá trình lắp đặt tương đối nhanh và thuận tiện khi cần thay thế.

Đối với hệ thống khí nén, tê DN20 có thể được sử dụng để chia tuyến khí chính thành các nhánh phục vụ thiết bị khác nhau. Khi sử dụng cho khí nén, cần lựa chọn sản phẩm có khả năng đáp ứng áp suất làm việc của hệ thống.

Trong hệ thống PCCC, tê DN20 được sử dụng tại các vị trí chia nhánh theo thiết kế. Với công trình yêu cầu UL/FM, sản phẩm cần được lựa chọn đúng loại có chứng nhận và hồ sơ đi kèm theo yêu cầu dự án.

Vì sao tê ren DN20 được sử dụng nhiều?

1. Một trong những nguyên nhân khiến tê ren DN20 được sử dụng phổ biến là phương pháp kết nối đơn giản. Không giống tê hàn cần thiết bị hàn và nhân công có kỹ thuật hàn, tê ren có thể lắp ghép bằng phương pháp vặn ren.
2. Kết nối ren cũng mang lại sự thuận tiện khi sửa chữa. Khi một phụ kiện hoặc đoạn ống bị hư hỏng, người dùng có thể tháo mối nối để thay thế mà không nhất thiết phải cắt bỏ toàn bộ tuyến ống.
3. Kích thước DN20 cũng nằm trong nhóm kích thước thông dụng của hệ thống đường ống, vì vậy việc tìm kiếm các phụ kiện đồng bộ như co ren, kép ren, măng sông, nút bịt và van ren tương đối thuận tiện.

Kinh nghiệm lựa chọn tê ren mạ kẽm DN20

Khi đặt mua tê ren DN20, trước tiên cần xác định chính xác kích thước và kiểu kết nối. Nếu đường ống sử dụng D27 thì cần lựa chọn phụ kiện tương thích với kích thước và tiêu chuẩn ren của ống.

Tiếp theo là xác định tê đều hay tê giảm. Nếu ba tuyến ống cùng kích thước, tê đều DN20 là lựa chọn phù hợp. Nếu cần kết nối đường ống khác kích thước, nên sử dụng tê giảm hoặc tê không đều theo đúng bản vẽ.

Đối với dự án PCCC, cần hỏi rõ ngay từ đầu về yêu cầu UL/FM. Nếu hồ sơ thiết kế yêu cầu chứng nhận, cần sử dụng đúng sản phẩm có chứng nhận tương ứng thay vì thay thế bằng loại thông thường.

Ngoài ra, cần kiểm tra ngoại quan, lớp mạ, tình trạng ren và độ hoàn thiện của thân tê. Sản phẩm nên có bề mặt tương đối đồng đều, không bị nứt, biến dạng hoặc hư hỏng ren.

Tê ren mạ kẽm DN20 tại Thép Hùng Phát

Tê ren mạ kẽm DN20 (D27) là lựa chọn phù hợp cho nhiều hệ thống đường ống cần kết nối ren và chia nhánh. Với nhiều dạng quy cách như tê đều, tê giảm, tê 3 đầu không đều, sản phẩm có thể đáp ứng các nhu cầu lắp đặt khác nhau.

Thép Hùng Phát cung cấp tê ren mạ kẽm DN20 cùng các loại phụ kiện đường ống đồng bộ như co ren, kép hai đầu ren, măng sông ren, tê giảm ren, bầu giảm ren và nút bịt ren. Tùy yêu cầu công trình, khách hàng có thể lựa chọn sản phẩm có UL/FM hoặc không có UL/FM.

Khi yêu cầu báo giá, nên cung cấp đầy đủ quy cách DN20 (D27), số lượng, loại tê, yêu cầu chứng nhận UL/FM nếu có và mục đích sử dụng. Đây là những thông tin quan trọng giúp xác định đúng sản phẩm, hạn chế nhầm lẫn giữa các loại tê có kích thước gần nhau và bảo đảm phụ kiện phù hợp với hệ thống đường ống thực tế.
