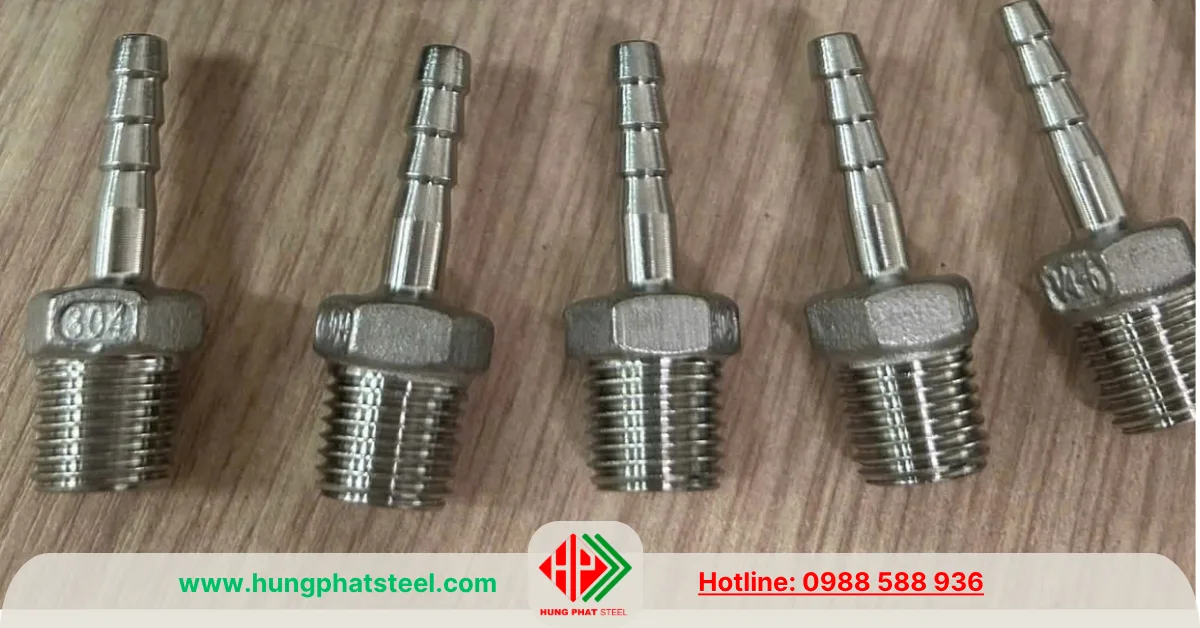

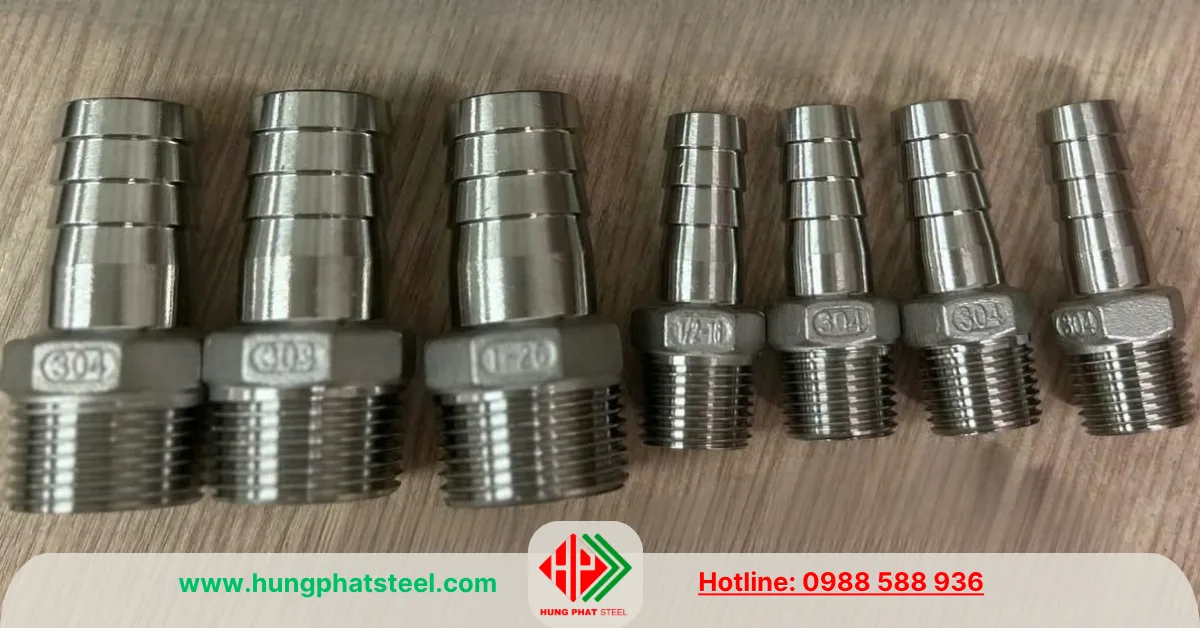

Nối Ren Đuôi Chuột INOX

Mô tả

Nối ren đuôi chuột inox 304 là phụ kiện đường ống được thiết kế với một đầu có ren và một đầu dạng đuôi chuột có các gờ hoặc khía bám, dùng để kết nối ống mềm với hệ thống đường ống, thiết bị hoặc đầu chờ có ren. Sản phẩm được chế tạo từ thép không gỉ inox 304, phù hợp với nhiều hệ thống dẫn nước, dẫn khí và các ứng dụng công nghiệp cần độ bền, khả năng chống ăn mòn.

Nối ren đuôi chuột inox 304 – Đặc điểm, quy cách

• Điểm đặc trưng của phụ kiện này nằm ở cấu tạo kết hợp giữa đầu ren và đầu nối ống mềm. Đầu ren giúp liên kết với các chi tiết có ren tương ứng, trong khi phần đuôi chuột tạo độ bám khi lắp ống mềm vào. Khi kết hợp thêm đai siết phù hợp, mối nối có thể được giữ chắc chắn hơn, hạn chế tình trạng tuột ống trong quá trình sử dụng.
• Nối ren đuôi chuột inox 304 được sử dụng tại những vị trí cần chuyển đổi từ kết nối ren sang kết nối bằng ống mềm. Nhờ thiết kế gọn, thao tác lắp đặt tương đối đơn giản và vật liệu inox có độ bền tốt, sản phẩm phù hợp cho cả hệ thống dân dụng lẫn công nghiệp.

Thông số cơ bản

• Quy cách: DN8 – DN100
• Vật liệu: SUS304
• Kiểu dáng: 1 đầu ren ngoài, 1 đầu đuôi chuột
• Áp lực: 10bar, 16bar
• Nhiệt độ: ~250 độ C
• Xuất xứ: China
• Đơn vị phân phối: Thép Hùng Phát

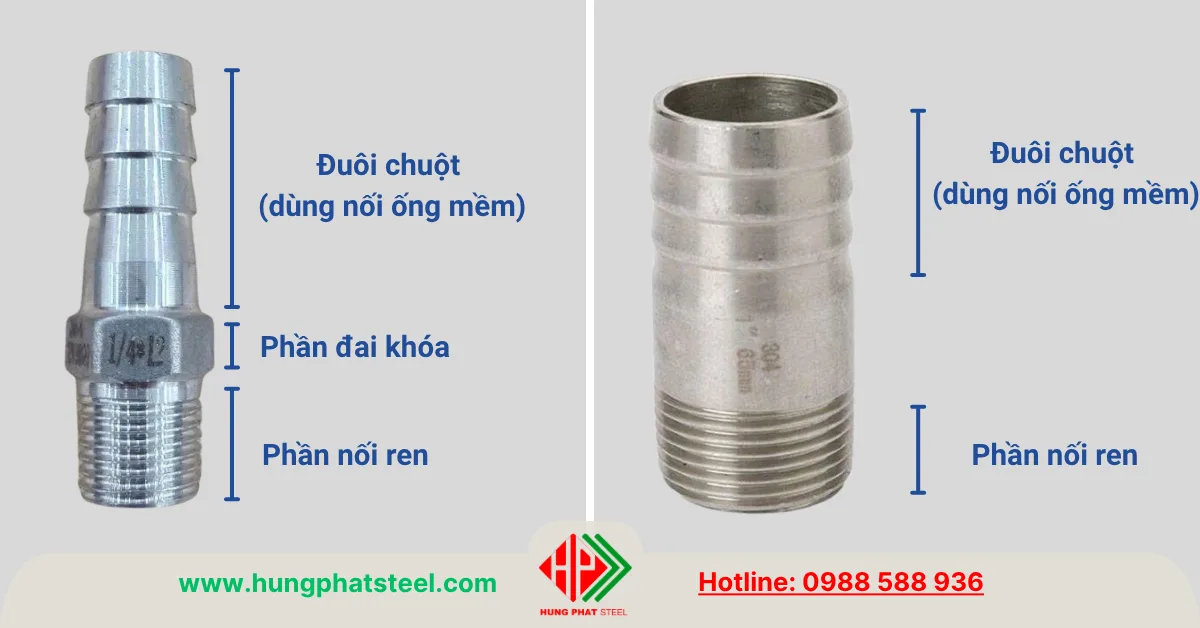

Cấu tạo sản phẩm

Quy cách kích thước

Xem tiếp:
Phụ kiện ren inox
Ống inox

Phân loại nối ren đuôi chuột inox 304

Dưới đây là những loại thông dụng trên thị trường

1/ Nối ren đuôi chuột inox 304 loại có đai lục giác

Mô tả

• Nối ren đuôi chuột inox 304 loại có đai lục giác được thiết kế với phần lục giác trên thân phụ kiện, hỗ trợ thao tác bằng cờ lê hoặc mỏ lết khi lắp đặt và tháo rời.
• Một đầu phụ kiện có ren để kết nối với van, thiết bị hoặc đường ống có ren tương ứng; đầu còn lại có dạng đuôi chuột để lắp ống mềm.
• Phần lục giác giúp tăng độ thuận tiện khi siết ren, đặc biệt tại các vị trí cần cố định phụ kiện chắc chắn. Sản phẩm phù hợp với hệ thống cấp nước, thiết bị công nghiệp và các cụm đường ống sử dụng kết nối ống mềm.

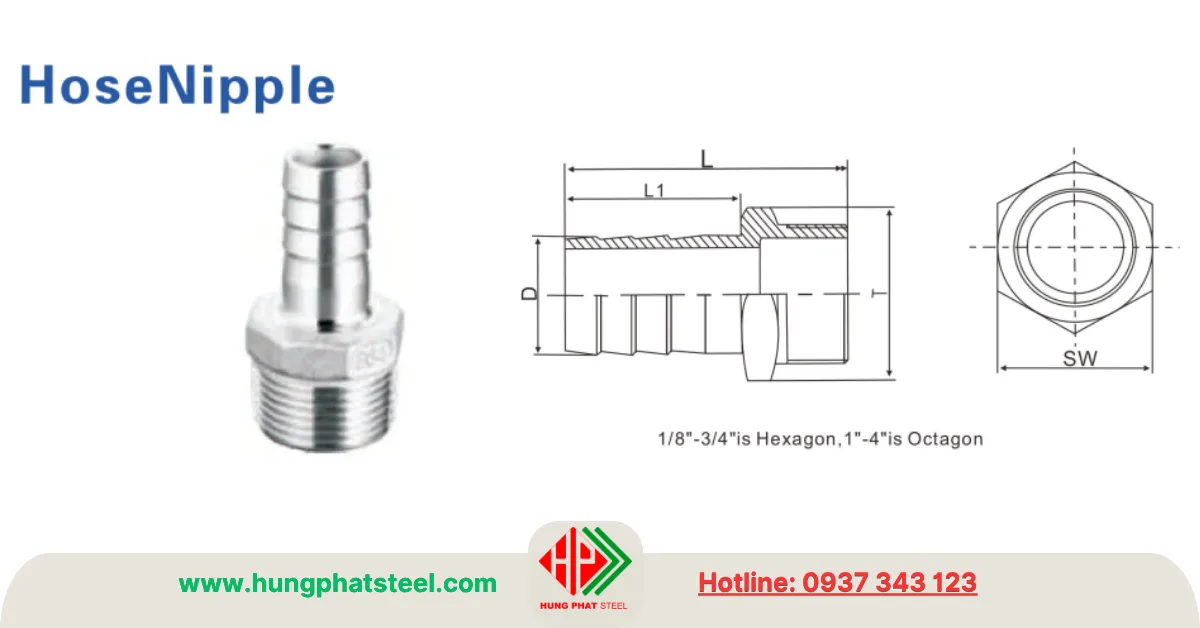

Cấu tạo

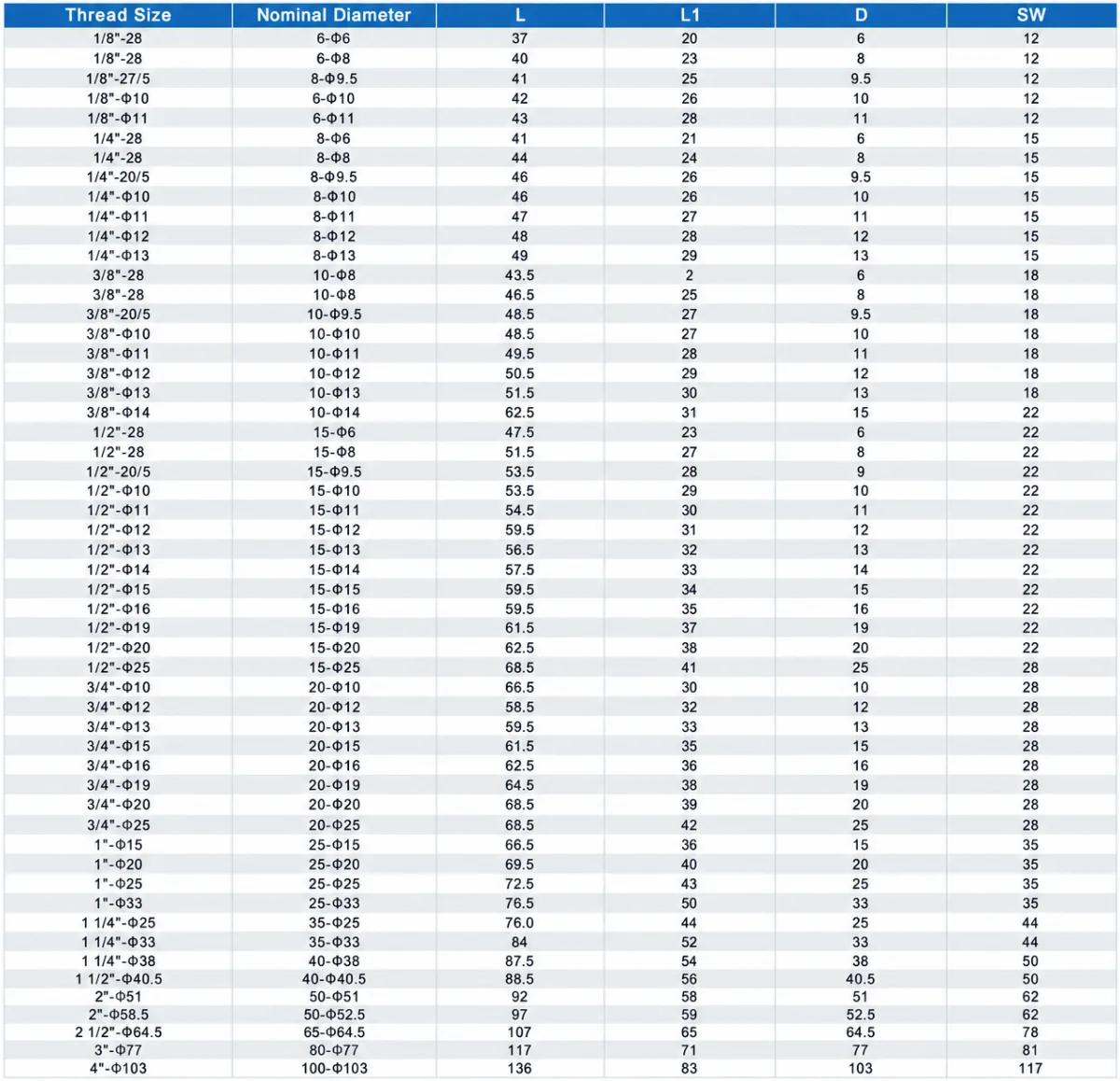

Tra thông số quy cách

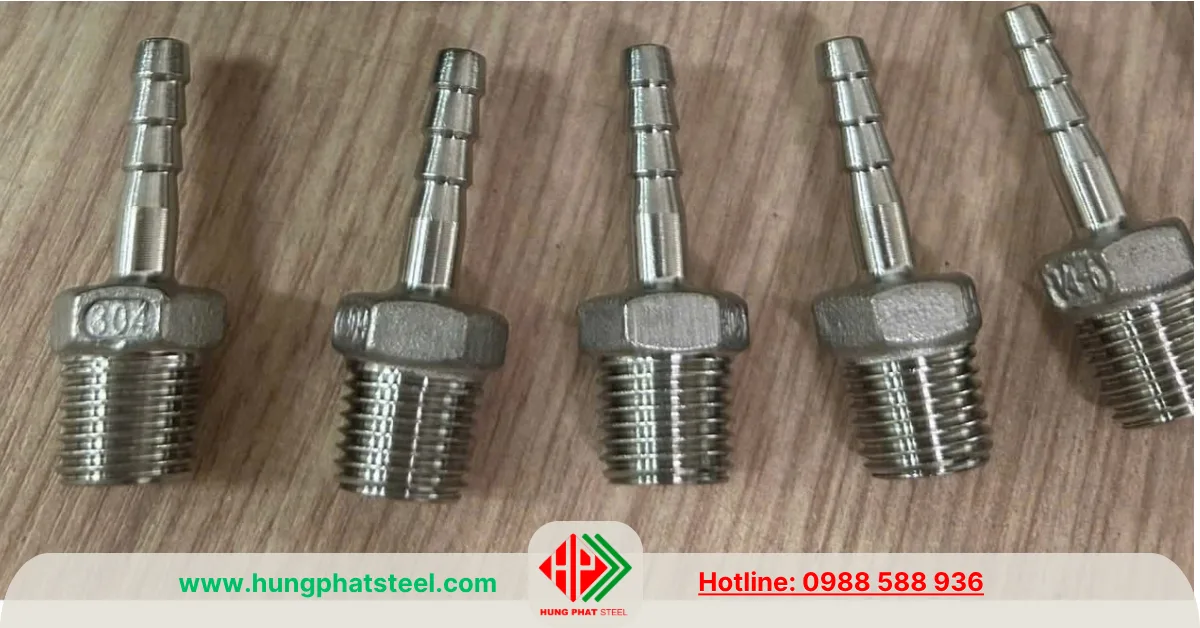

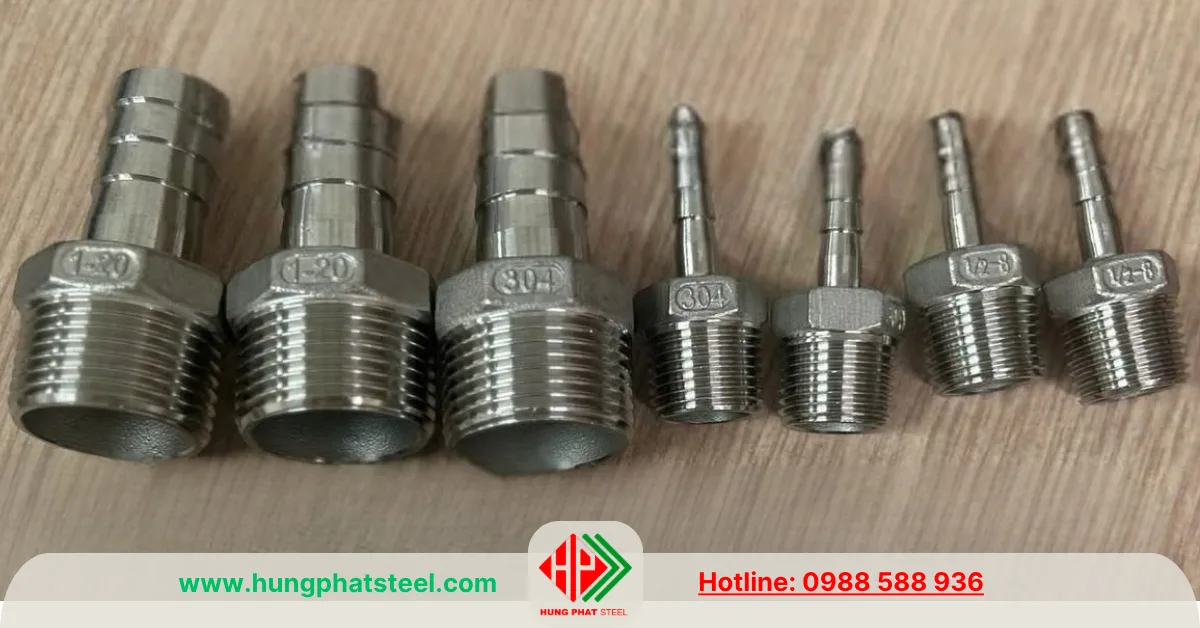

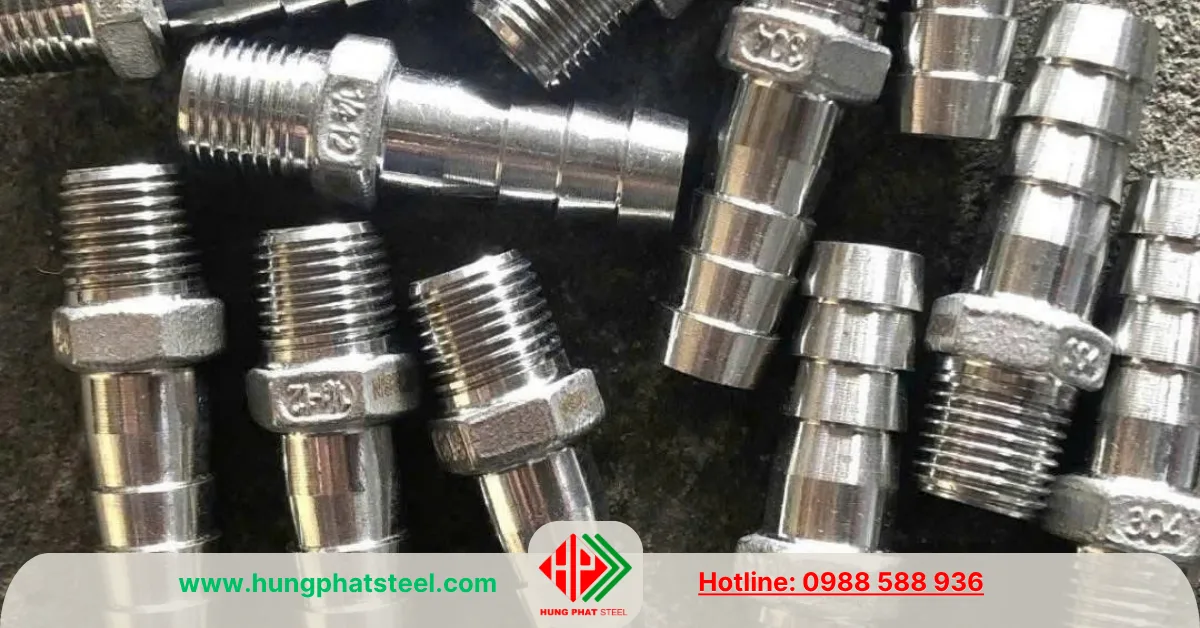

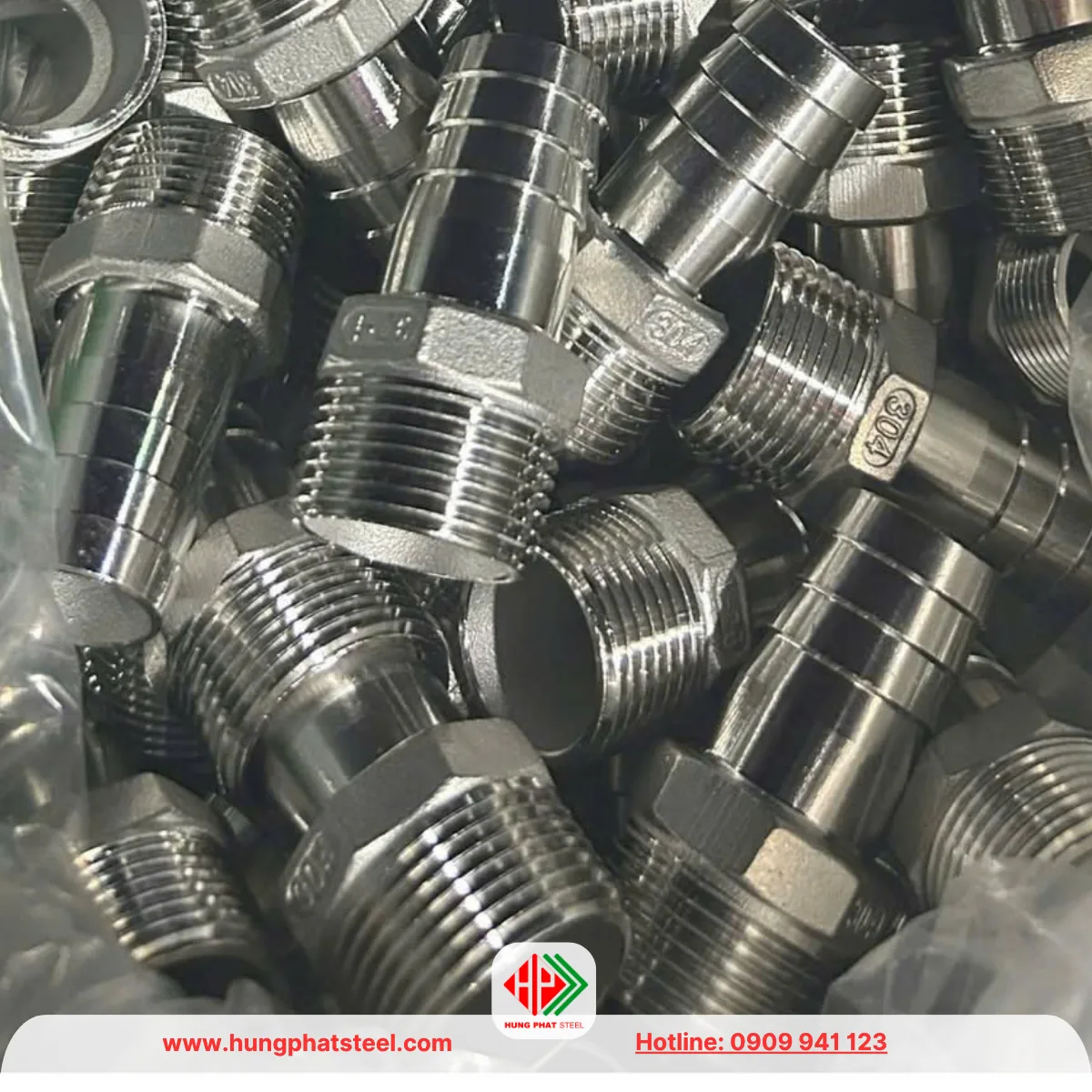

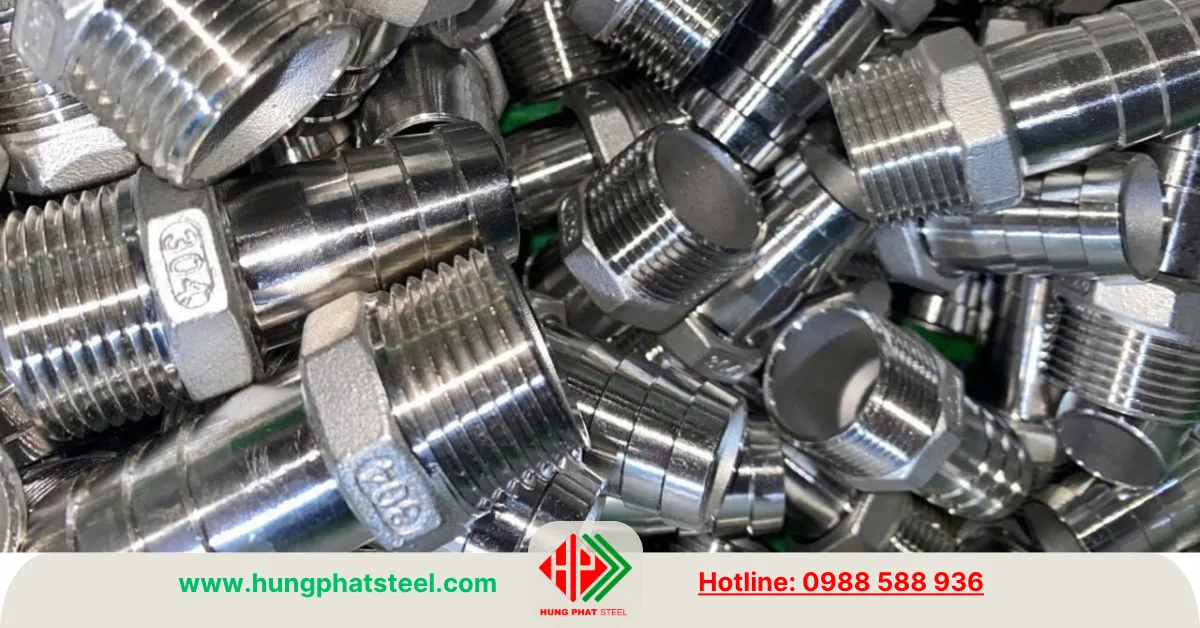

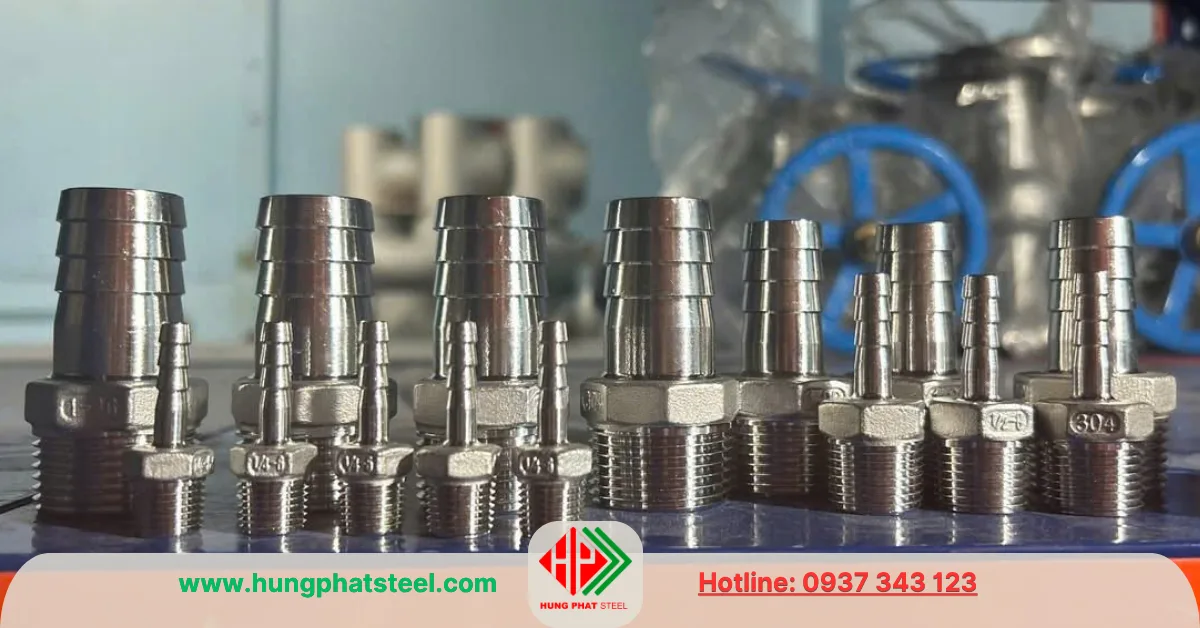

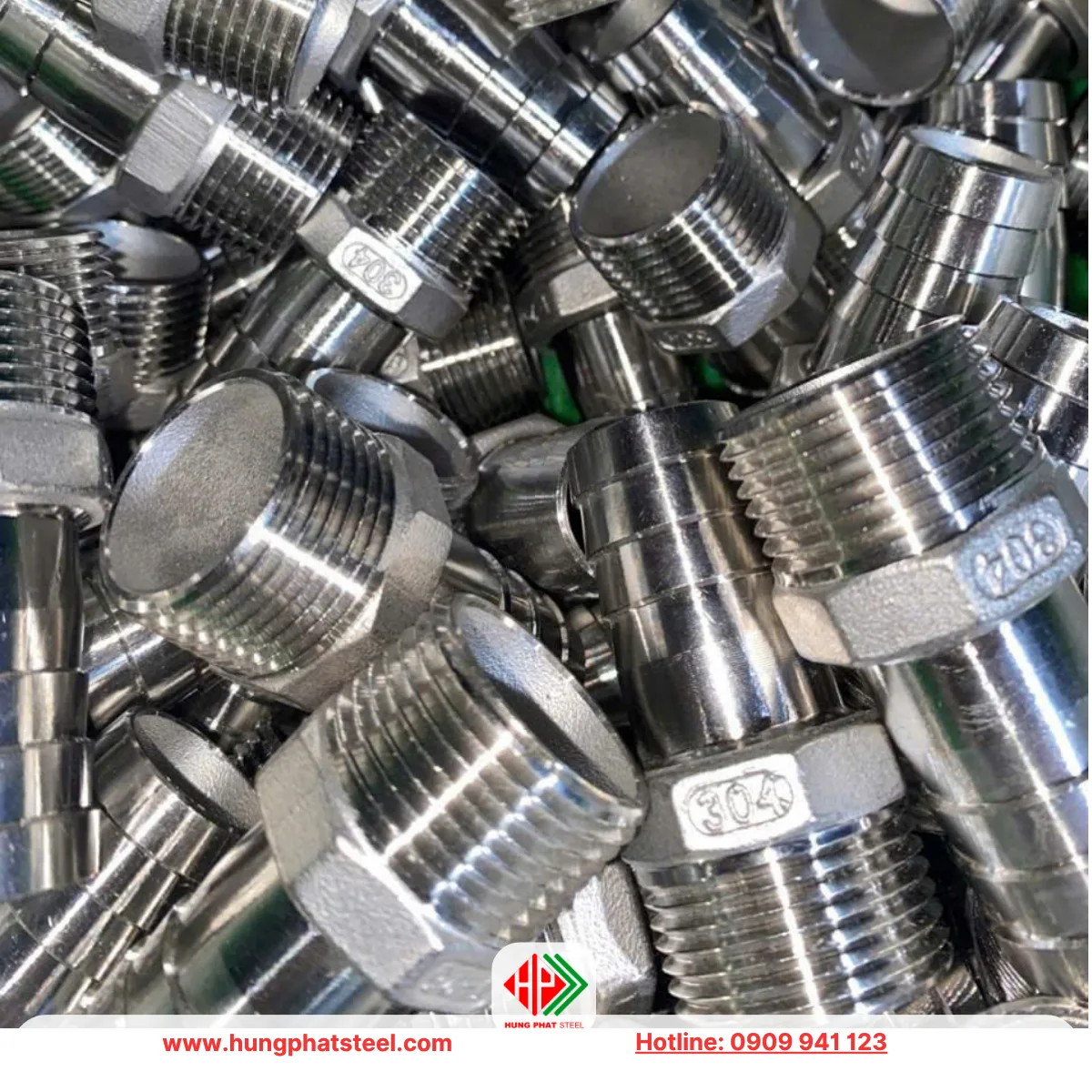

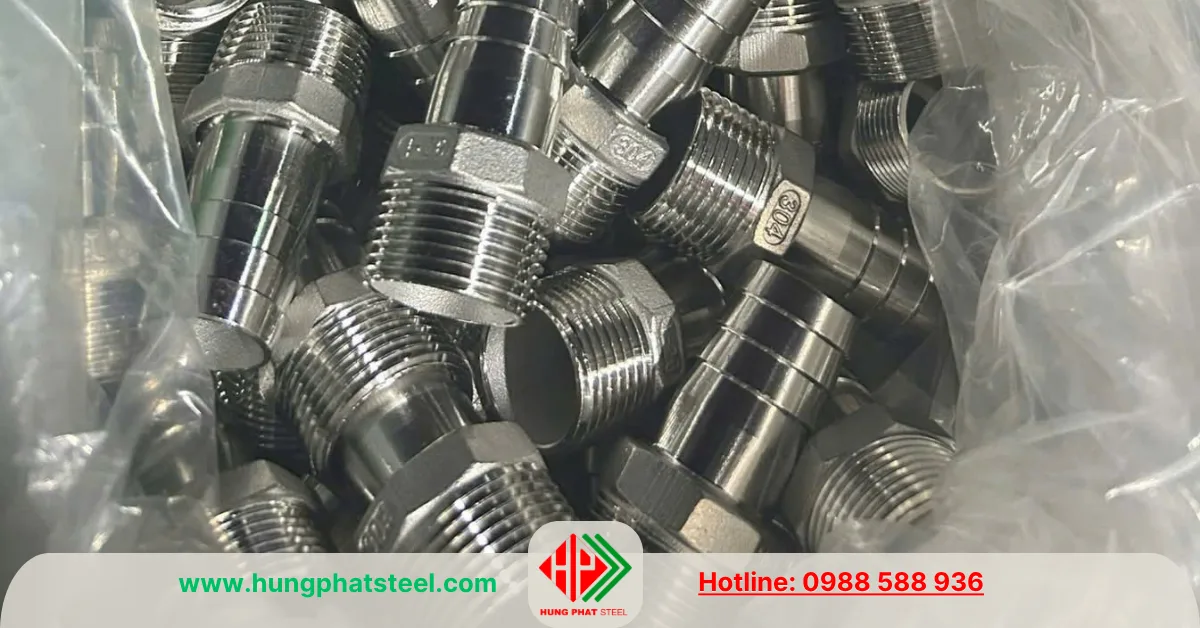

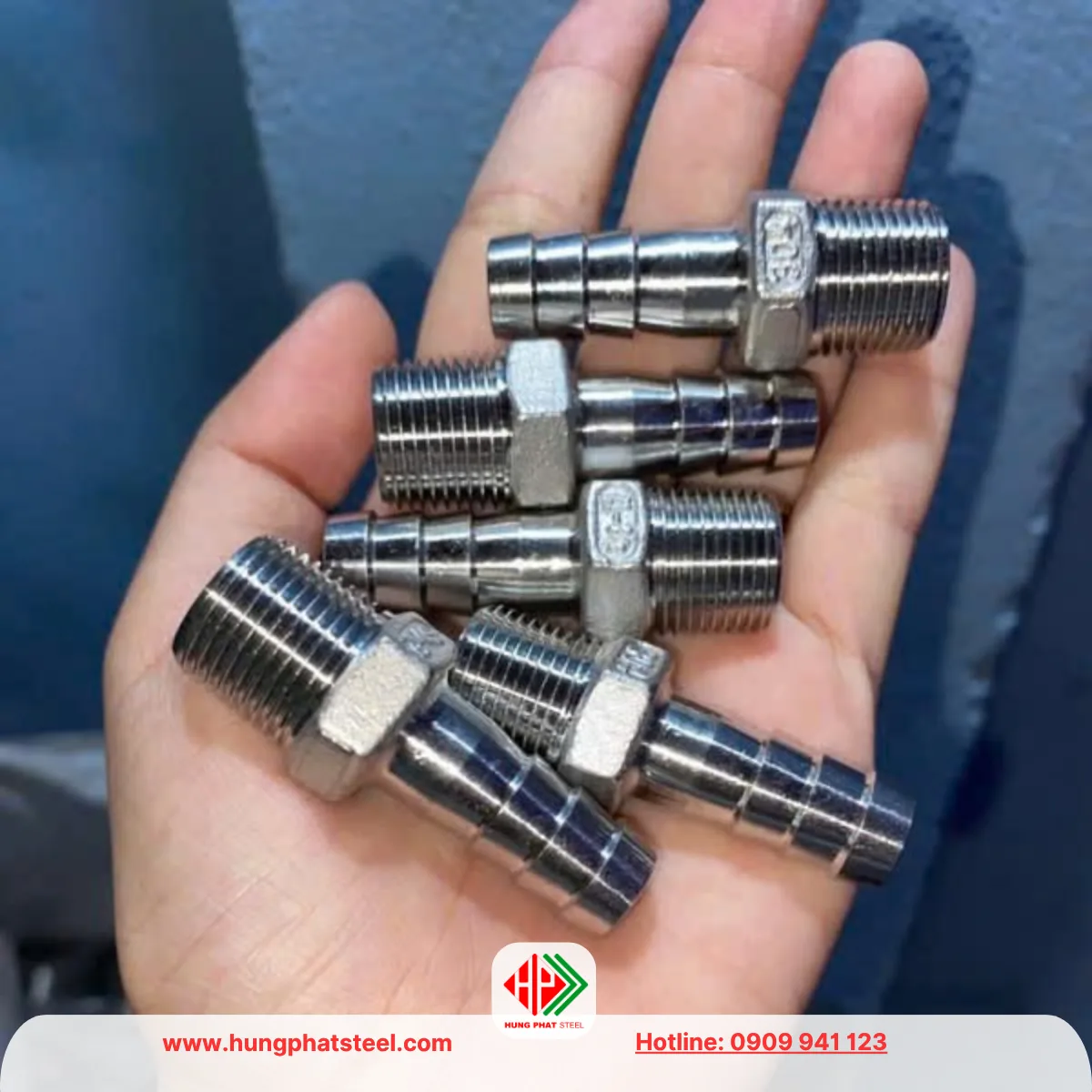

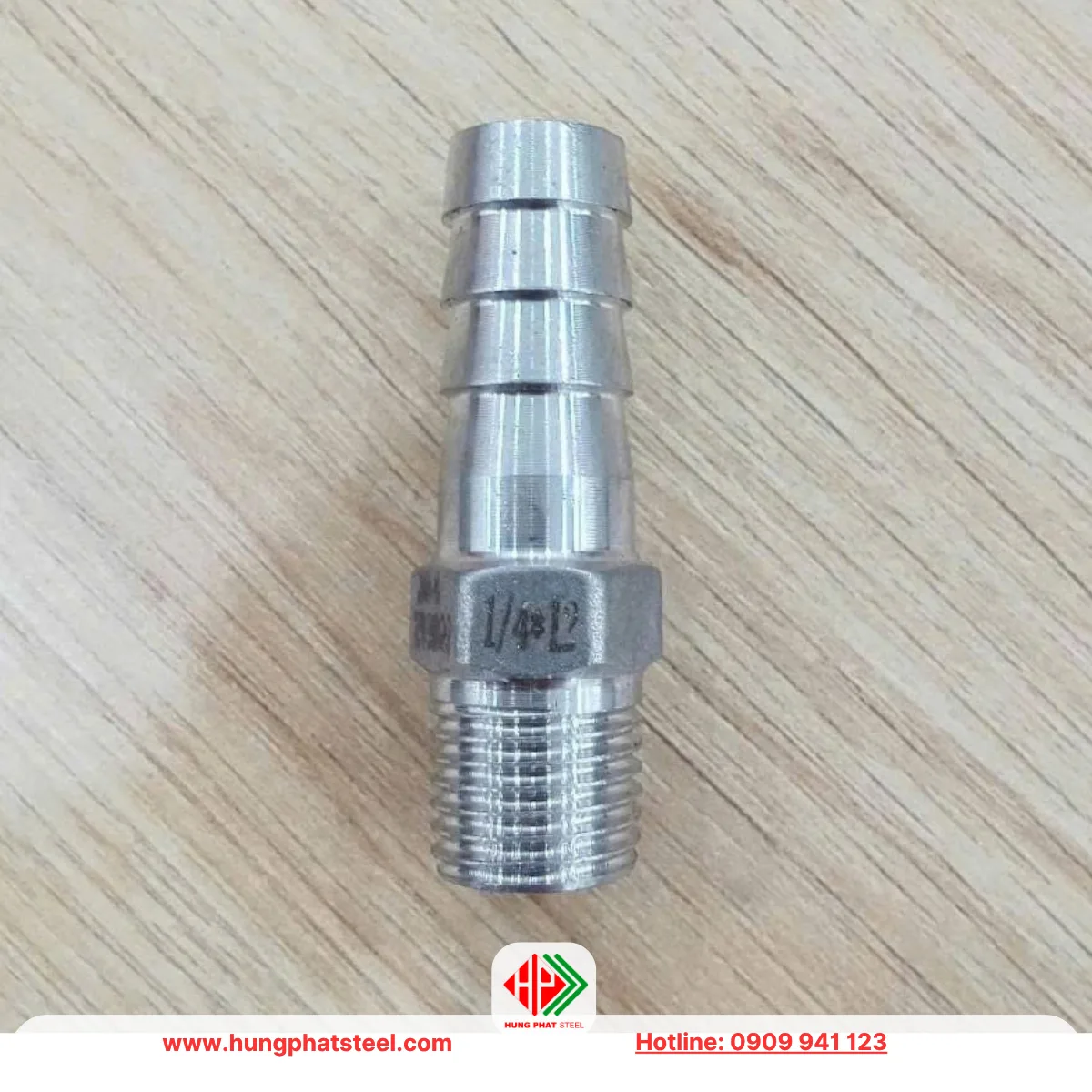

Hình ảnh nối ren đuôi chuột có đai lục giác

2/ Nối ren đuôi chuột inox 304 loại thẳng trơn đều

Mô tả

• Nối ren đuôi chuột inox 304 loại thẳng đều có thiết kế thân nối thẳng, hai phần kết nối được bố trí trên cùng một trục.
• Phụ kiện gồm đầu ren và đầu đuôi chuột có kích thước theo quy cách sản xuất, dùng để kết nối trực tiếp cổng ren với ống mềm.
• Kiểu dáng thẳng gọn giúp tiết kiệm không gian, thuận tiện khi lắp đặt tại những vị trí có hướng đường ống đi thẳng.
• Sản phẩm thường được lựa chọn cho các hệ thống dẫn nước, kết nối thiết bị và đường ống phụ trợ cần tháo lắp trong quá trình bảo trì.

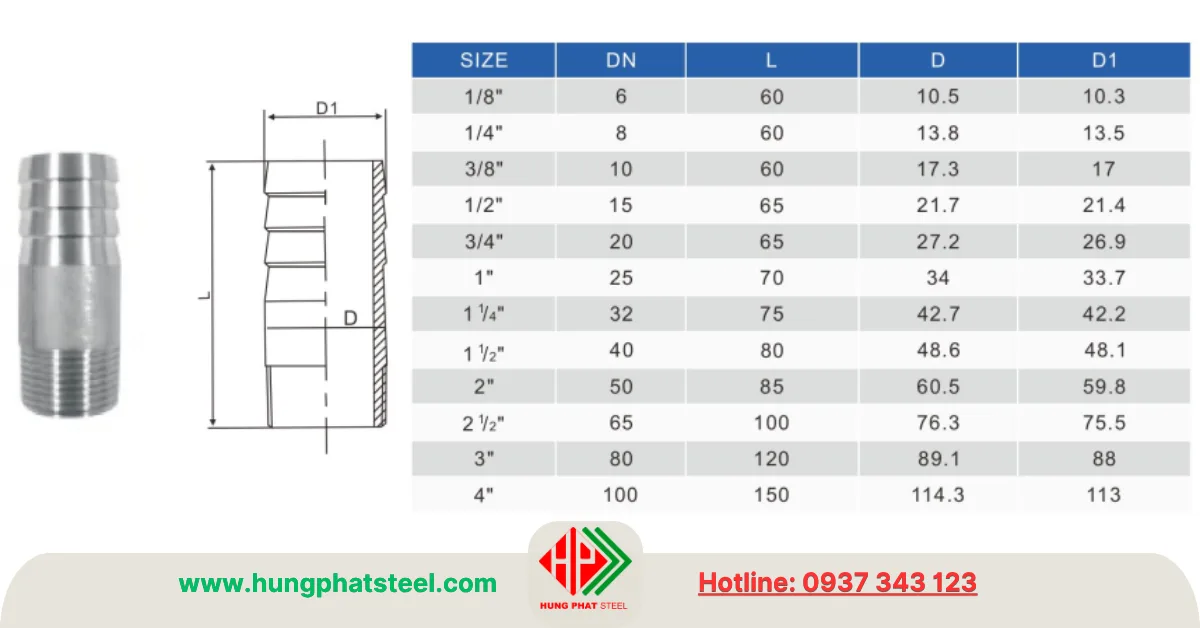

Cấu tạo và quy cách

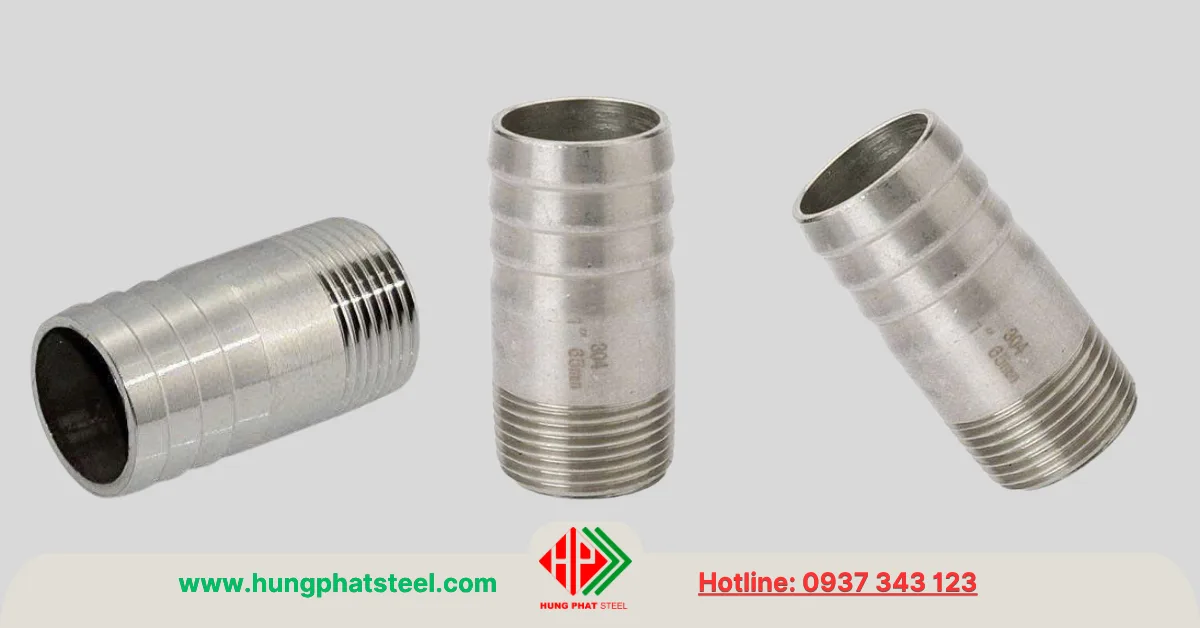

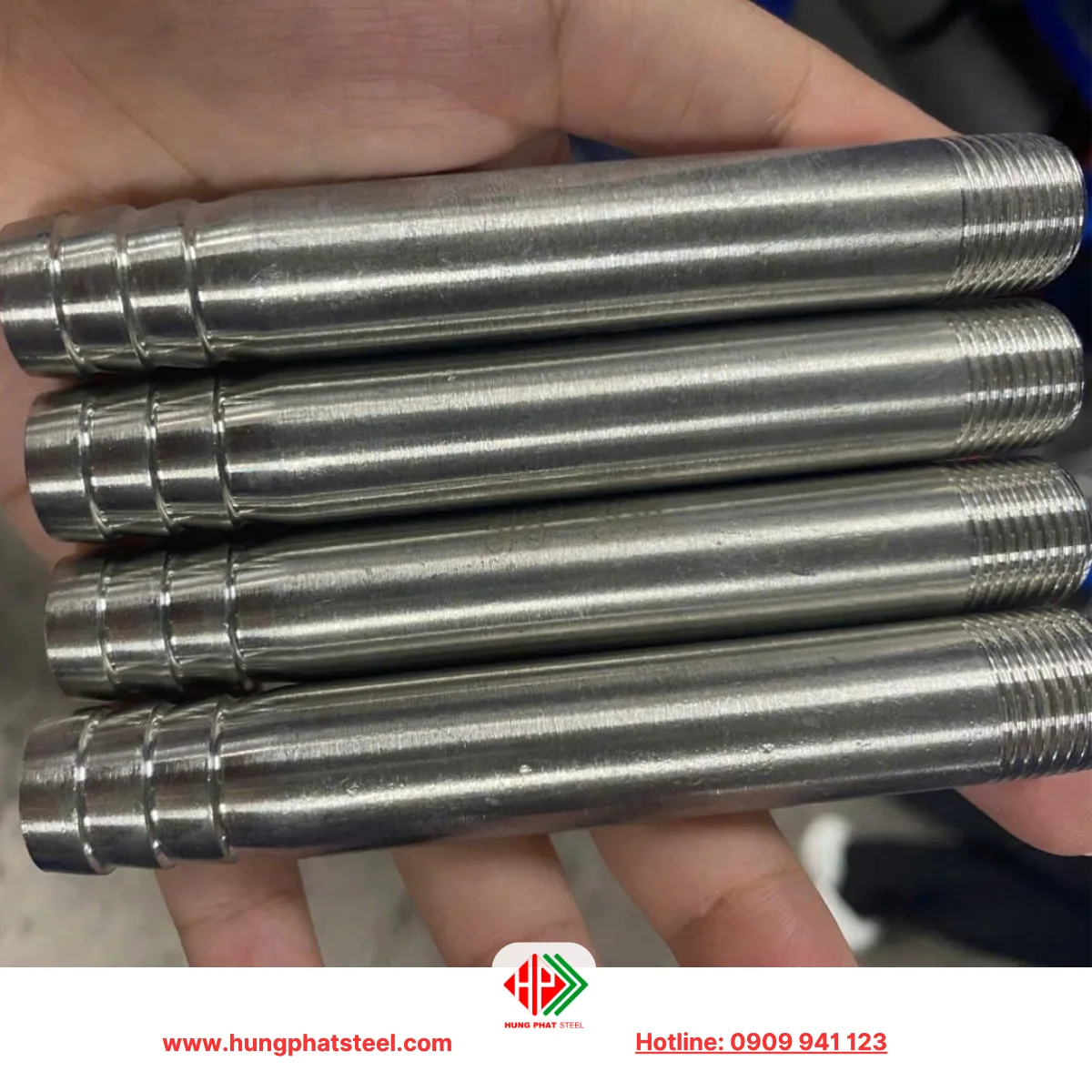

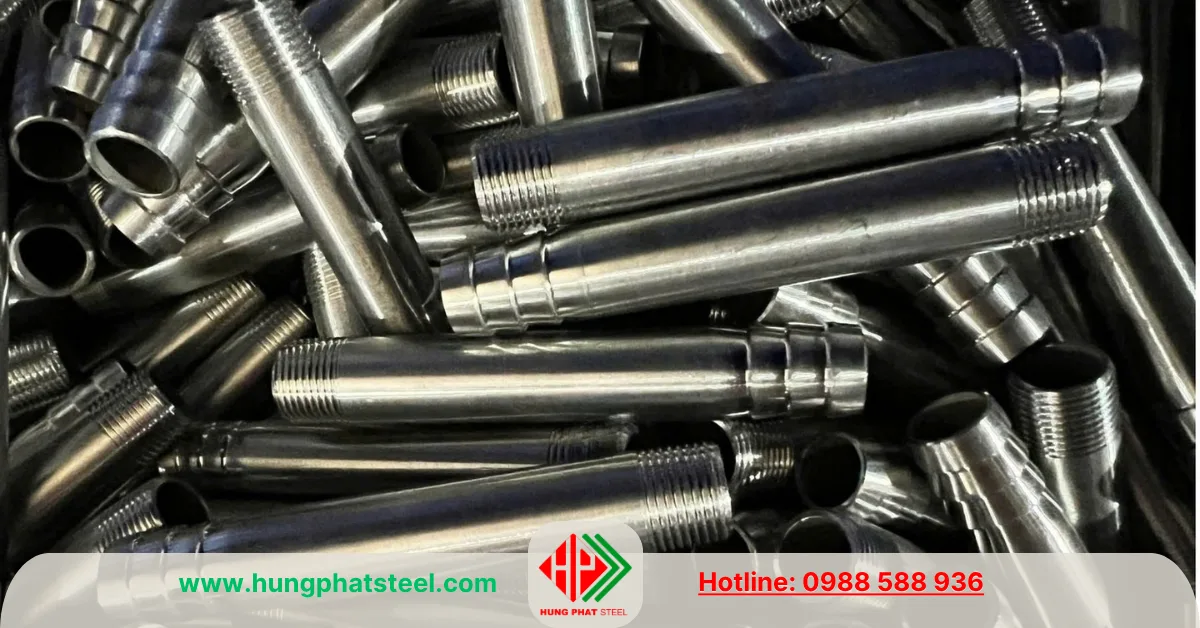

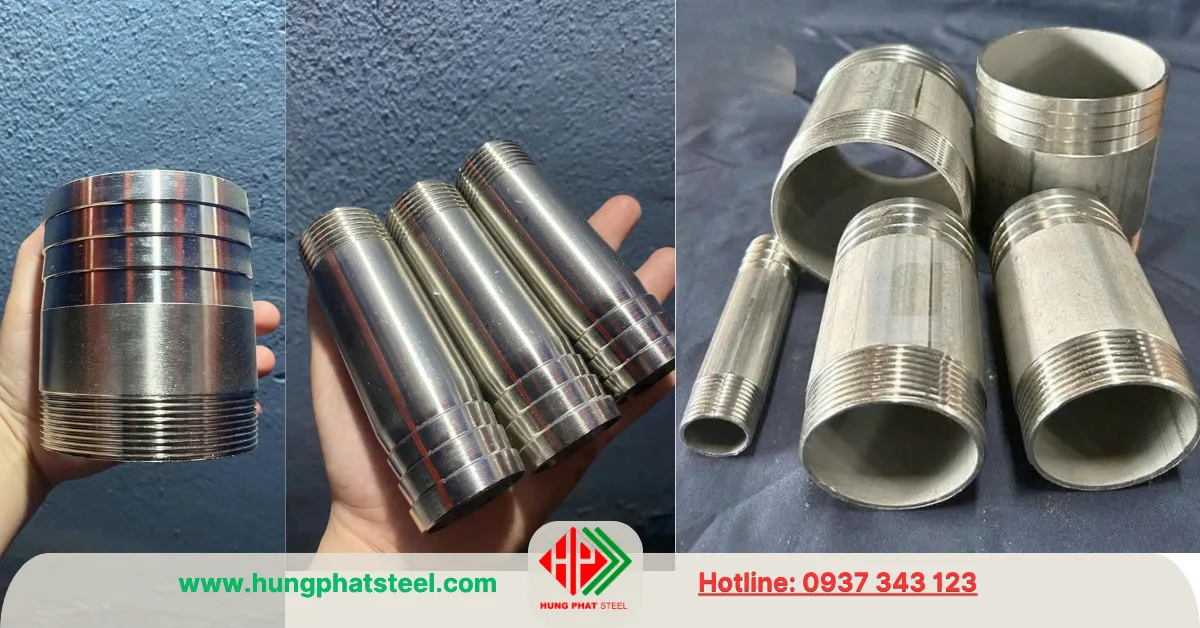

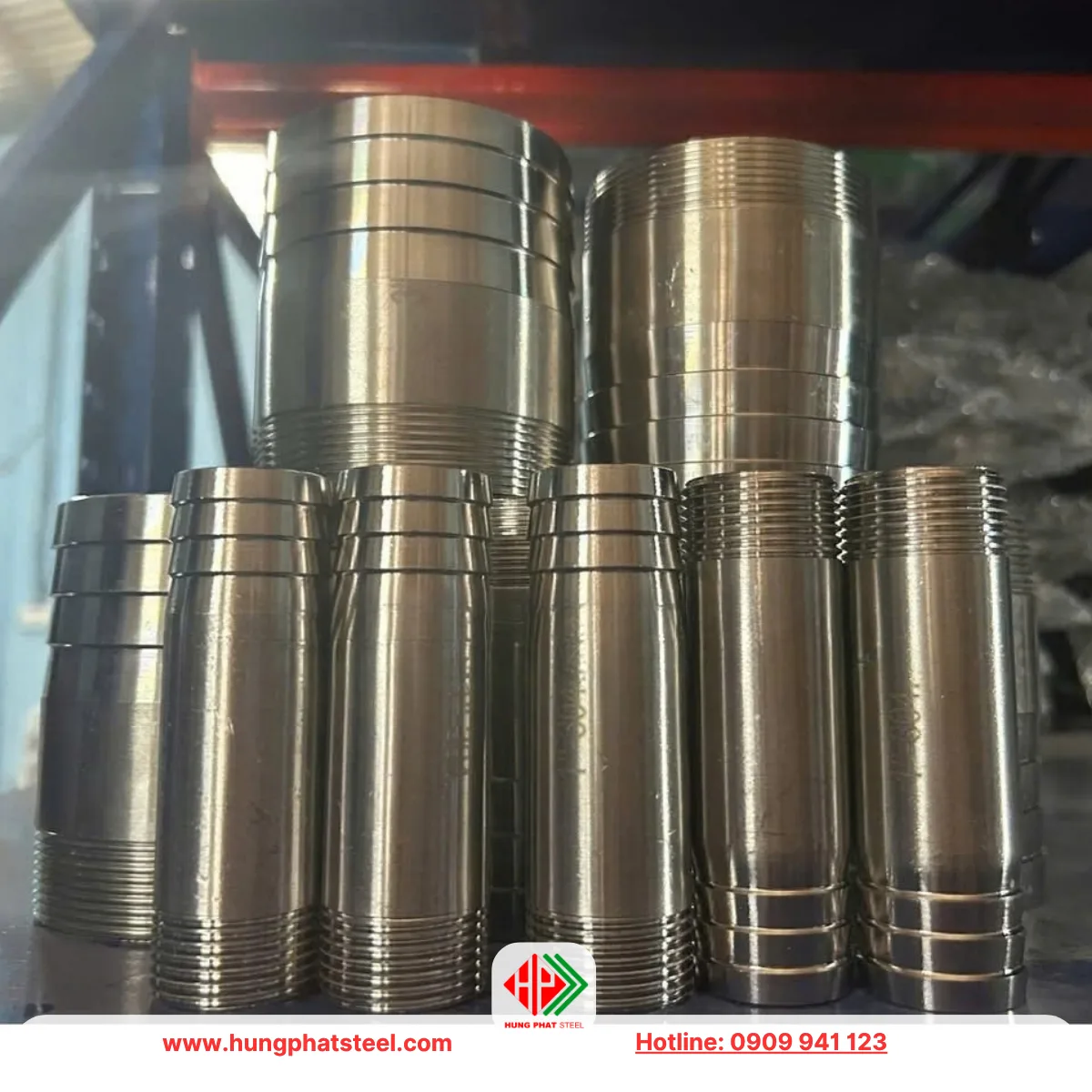

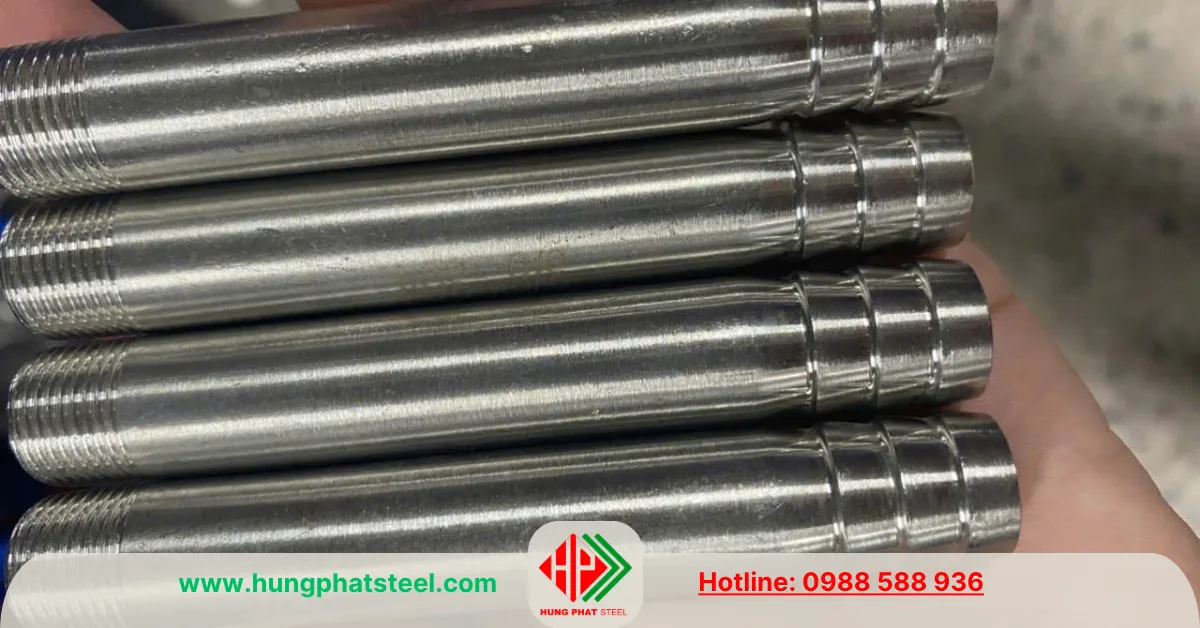

Hình ảnh nối ren đuôi chuột loại trơn thẳng đều

Khi lựa chọn hai loại nối ren đuôi chuột inox 304, cần kiểm tra kích thước ren, đường kính đầu đuôi chuột và khả năng tương thích với ống mềm. Việc chọn đúng kiểu dáng và quy cách giúp quá trình lắp đặt thuận lợi, bảo đảm mối nối phù hợp với điều kiện sử dụng thực tế.

Đặc điểm của nối ren đuôi chuột inox 304

1. Vật liệu inox 304 chống ăn mòn

• Inox 304 là thép không gỉ có thành phần chứa crom và niken, tạo khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường thông thường. So với phụ kiện thép carbon không được bảo vệ bề mặt, nối ren đuôi chuột inox 304 có ưu thế khi làm việc trong môi trường ẩm, tiếp xúc với nước hoặc thường xuyên cần vệ sinh.
• Bề mặt inox có thể được gia công tiện, đánh bóng hoặc hoàn thiện theo yêu cầu của từng dòng sản phẩm. Đặc tính này giúp phụ kiện đáp ứng tốt nhu cầu lắp đặt tại các hệ thống cần độ bền và tính thẩm mỹ.
• Tuy nhiên, inox 304 không phù hợp với mọi loại hóa chất hoặc môi trường chứa nhiều clorua. Khi sử dụng trong môi trường nước muối, hóa chất ăn mòn mạnh hoặc điều kiện nhiệt độ đặc biệt, cần đánh giá cụ thể thành phần lưu chất và điều kiện vận hành để lựa chọn vật liệu thích hợp.

Bảng thành phần hóa học

Thành phần hóa học tham khảo của inox 304 dùng để gia công nối ren đuôi chuột:

Bảng cơ tính

2. Thiết kế hai đầu kết nối khác nhau

• Đầu ren được gia công theo quy cách của sản phẩm, có thể là ren ngoài hoặc kiểu kết nối ren tương ứng với thiết kế thực tế. Khi lắp đặt, cần xác định đúng loại ren, đường kính và bước ren để bảo đảm khả năng ăn khớp với đầu nối đối diện.
• Đầu đuôi chuột có dạng thuôn với các gờ bám giúp ống mềm ôm sát thân phụ kiện. Đường kính đầu đuôi chuột phải tương thích với đường kính trong của ống mềm. Nếu kích thước không phù hợp, ống có thể khó lắp, giảm độ kín hoặc dễ tuột khi chịu lực kéo và áp lực lưu chất.

3. Kết cấu nhỏ gọn, thuận tiện lắp đặt

• Nối ren đuôi chuột inox 304 thường được sử dụng tại các vị trí cần tháo lắp, thay thế hoặc bảo trì đường ống. Cách kết nối này hạn chế nhu cầu hàn trực tiếp vào hệ thống, giúp việc thi công thuận tiện hơn trong nhiều trường hợp.
• Sản phẩm có thể kết hợp với ống mềm, đai siết và các phụ kiện ren khác để tạo thành một cụm kết nối hoàn chỉnh. Khả năng làm việc của cụm nối phụ thuộc vào chất lượng từng bộ phận, độ tương thích kích thước và cách lắp đặt thực tế.

Ứng dụng của nối ren đuôi chuột inox 304

Nối ren đuôi chuột inox 304 được sử dụng trong nhiều hệ thống có nhu cầu kết nối đường ống cứng với ống mềm.

• Trong hệ thống cấp nước, phụ kiện có thể được lắp tại các vị trí nối ống mềm vào thiết bị hoặc đường ống có đầu ren tương ứng. Khả năng chống gỉ của inox 304 giúp sản phẩm phù hợp với môi trường sử dụng thông thường, nơi phụ kiện có thể tiếp xúc thường xuyên với hơi ẩm.
• Trong lĩnh vực cơ khí và sản xuất, nối ren đuôi chuột được dùng tại các cụm thiết bị cần cấp hoặc dẫn lưu chất qua ống mềm. Thiết kế tháo lắp thuận tiện hỗ trợ công việc kiểm tra, vệ sinh và thay thế khi cần bảo trì hệ thống.
• Ở các công trình dân dụng và thương mại, phụ kiện có thể xuất hiện trong hệ thống cấp nước, thiết bị vệ sinh, đường dẫn phụ trợ hoặc các cụm kết nối thiết bị có yêu cầu sử dụng ống mềm. Trong môi trường sản xuất thực phẩm, đồ uống hoặc khu vực thường xuyên vệ sinh, inox 304 có thể là lựa chọn phù hợp nếu đáp ứng yêu cầu vật liệu, tiêu chuẩn vệ sinh và điều kiện tiếp xúc của ứng dụng cụ thể.
• Đối với hệ thống dẫn khí, dầu hoặc hóa chất, cần kiểm tra khả năng tương thích của vật liệu, loại ống mềm, gioăng làm kín và giới hạn áp suất trước khi sử dụng. Không nên mặc định mọi sản phẩm nối ren đuôi chuột inox 304 đều dùng được cho khí nén áp suất cao, nhiên liệu hoặc hóa chất mạnh.

Quy trình sản xuất nối đuôi chuột inox 304

Nối đuôi chuột inox 304 được sản xuất chủ yếu bằng phương pháp đúc, rèn hoặc gia công từ thanh inox, tùy kích thước và yêu cầu sử dụng. Với các sản phẩm phổ biến trên thị trường, vật liệu inox 304 được tạo hình thành thân nối, sau đó gia công phần ren và đuôi gân để tăng khả năng giữ ống mềm.

Quy trình cơ bản

Quy trình cơ bản gồm các bước: lựa chọn nguyên liệu inox 304, tạo phôi, gia công tiện CNC, tạo ren, gia công phần đuôi chuột, xử lý bề mặt, kiểm tra kích thước và kiểm tra độ kín.

Gia công ren

Phần ren có thể được gia công theo BSPT, BSPP hoặc NPT. Phần đuôi chuột được thiết kế dạng gân với đường kính phù hợp với ống mềm. Sau khi lắp ống, gân đuôi chuột giúp hạn chế tình trạng ống bị tuột trong quá trình sử dụng.

Khâu vệ sinh làm sạch

Sau gia công, sản phẩm thường được xử lý làm sạch bề mặt, đánh bóng hoặc thụ động hóa tùy yêu cầu. Đối với hệ thống yêu cầu độ sạch cao, công đoạn xử lý bề mặt có vai trò quan trọng nhằm loại bỏ dầu gia công và tạp chất trên bề mặt inox.

Thương hiệu nối đuôi chuột inox 304 nổi bật

Nối đuôi chuột inox 304 trên thị trường có nhiều nguồn hàng khác nhau, từ hàng sản xuất trong nước đến hàng nhập khẩu Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản và châu Âu.

Một số thương hiệu phụ kiện công nghiệp thường được biết đến trong nhóm fitting inox, hose fitting và phụ kiện đường ống gồm ChinJiu (ChengJiu), SMC, Parker, Swagelok, Camozzi và CKD. Tuy nhiên, không phải tất cả các dòng sản phẩm của những thương hiệu này đều là dạng nối đuôi chuột inox 304 thông dụng.

Đối với nhu cầu đường ống nước, khí, dầu hoặc hệ thống máy móc thông thường, người mua thường quan tâm nhiều hơn đến đúng vật liệu inox 304, kích thước, tiêu chuẩn ren và khả năng tương thích với ống mềm thay vì chỉ dựa vào thương hiệu.

Hướng dẫn lắp đặt nối đuôi chuột inox 304

1. Trước khi lắp đặt cần kiểm tra đường kính trong của ống mềm và đường kính đuôi chuột. Hai kích thước phải phù hợp để ống có thể ôm chắc phần gân của nối.
2. Đầu tiên, đưa ống mềm vào phần đuôi chuột. Với ống có độ cứng cao, có thể làm mềm đầu ống bằng phương pháp phù hợp với vật liệu trước khi lắp. Đẩy ống qua toàn bộ phần gân để tăng diện tích tiếp xúc.
3. Sau đó sử dụng cổ dê, đai siết hoặc kẹp ống phù hợp để cố định ống. Không nên chỉ dựa vào ma sát giữa ống và đuôi chuột đối với hệ thống có áp suất hoặc rung động lớn.
4. Phần ren được kết nối với van, ống hoặc phụ kiện tương ứng. Nếu sử dụng ren côn, có thể dùng vật liệu làm kín ren phù hợp để hạn chế rò rỉ. Không nên siết quá mạnh vì có thể làm hỏng ren hoặc biến dạng phụ kiện.
5. Sau khi hoàn thành, tiến hành kiểm tra rò rỉ ở áp suất làm việc phù hợp trước khi đưa hệ thống vào vận hành chính thức.

Lưu ý khi tìm mua sản phẩm này

Xác định kích thước

Khi mua nối đuôi chuột, cần xác định chính xác kích thước ren và đường kính ống mềm. Ví dụ, nối ren 1/2 inch không đồng nghĩa với đường kính đuôi chuột cũng là 1/2 inch.

Vật liệu

Tiếp theo cần kiểm tra vật liệu. Nếu yêu cầu inox 304, nên yêu cầu nhà cung cấp xác nhận rõ SS304 hoặc SUS304, đặc biệt với đơn hàng số lượng lớn.

Bước ren

Ngoài vật liệu, cần kiểm tra loại ren như BSPT, BSPP hay NPT. Hai loại ren khác tiêu chuẩn có thể không lắp ghép chính xác dù cùng kích thước danh nghĩa.

Kiểu dáng đuôi chuột

Phần đuôi chuột cũng cần được kiểm tra về đường kính, số lượng gân, chiều dài phần cắm ống và độ hoàn thiện bề mặt. Đuôi quá nhỏ có thể khiến ống dễ tuột, trong khi kích thước quá lớn gây khó khăn khi lắp đặt.

Áp suất phù hợp

Đối với hệ thống nước, khí nén, dầu, hóa chất hoặc môi trường nhiệt độ cao, cần chọn sản phẩm có áp suất và nhiệt độ làm việc phù hợp. Không nên lựa chọn chỉ dựa vào kích thước và giá bán.

Yêu cầu báo giá

Khi mua số lượng lớn, nên yêu cầu báo giá thể hiện rõ nối đuôi chuột inox 304, kích thước ren, đường kính đuôi, tiêu chuẩn ren, số lượng và xuất xứ để tránh nhầm giữa inox 201, inox 304 và các loại phụ kiện mạ hoặc thép khác.

Nối ren đuôi chuột inox 304 tại Thép Hùng Phát

• Thép Hùng Phát cung cấp các dòng phụ kiện inox phục vụ nhu cầu lắp đặt đường ống, kết nối thiết bị và thi công hệ thống công nghiệp. Đối với nối ren đuôi chuột inox 304, khách hàng nên cung cấp kích thước đầu ren, đường kính đuôi chuột, kiểu kết nối và môi trường sử dụng để được tư vấn đúng quy cách.
• Việc lựa chọn phụ kiện phù hợp ngay từ đầu giúp quá trình lắp đặt thuận tiện, hạn chế phát sinh khi thay đổi kích thước và nâng cao độ ổn định của mối nối. Với các đơn hàng phục vụ công trình hoặc sản xuất, cần xác nhận rõ vật liệu inox 304, số lượng, quy cách và yêu cầu kỹ thuật trước khi đặt mua.
