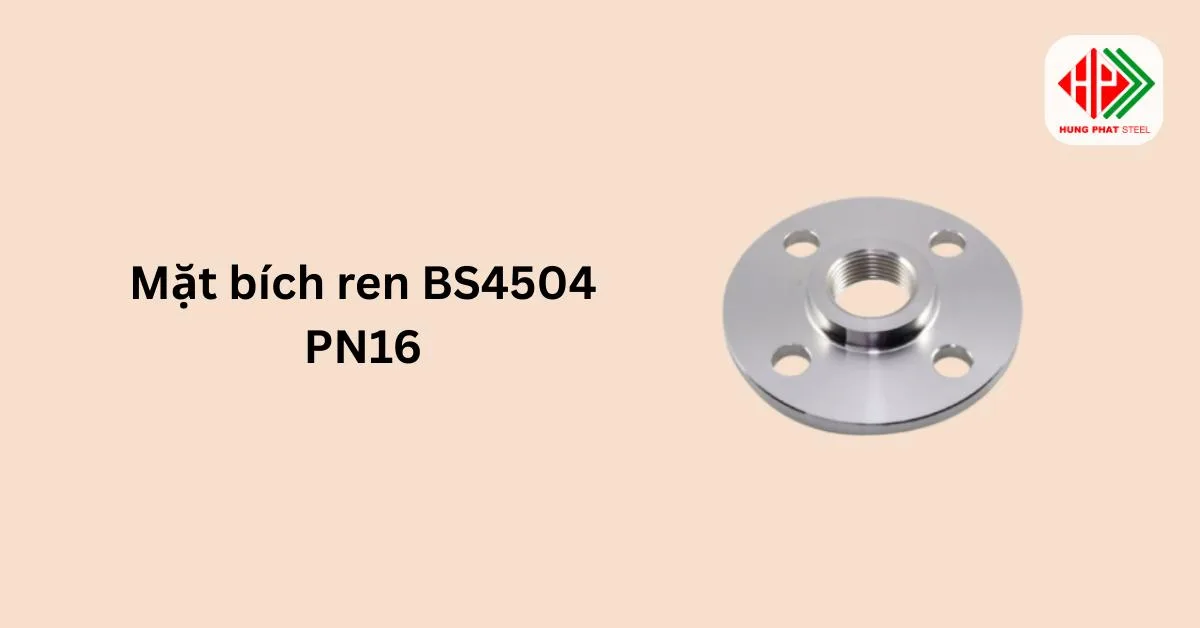

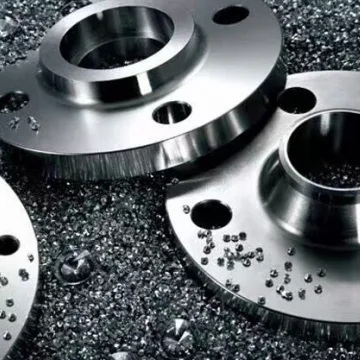

Mặt Bích Ren BS4504 PN16

Khả năng kiểm soát độ kín khít tại các điểm nối luôn là yếu tố quan trọng trong thiết kế mạng lưới đường ống áp lực, bởi đây là vị trí dễ phát sinh tổn thất lưu chất cũng như ảnh hưởng trực tiếp đến độ an toàn vận hành toàn hệ thống.

Mặt bích ren BS4504 PN16 sử dụng hệ ren tiêu chuẩn được gia công với độ chính xác cao, cho phép bề mặt tiếp xúc giữa bích và đầu ống đạt độ ăn khớp ổn định, từ đó hỗ trợ phân bổ lực siết theo phương trục một cách đồng đều.

Thông số kỹ thuật:

  • Tên sản phẩm: Mặt bích ren BS4504 PN16
  • Nhà cung cấp: Thép Hùng Phát
  • Tiêu chuẩn sản xuất: BS4504
  • Kiểu kết nối: Ren trong (Threaded Flange)
  • Cấp áp lực danh nghĩa: PN16 (16 bar)
  • Dải kích thước danh nghĩa: DN15 – DN150 (có thể cung cấp kích thước lớn hơn theo yêu cầu)
  • …
Danh mục:

Liên hệ ngay

Mô tả

Mặt bích ren BS4504 PN16 sử dụng hệ ren tiêu chuẩn được gia công với độ chính xác cao, cho phép bề mặt tiếp xúc giữa bích và đầu ống đạt độ ăn khớp ổn định, từ đó hỗ trợ phân bổ lực siết theo phương trục một cách đồng đều.

  • Cơ chế liên kết này giúp giảm hiện tượng tập trung ứng suất cục bộ – nguyên nhân thường dẫn đến biến dạng hoặc suy yếu kết cấu liên kết sau thời gian dài làm việc.
  • Ngoài ra, cấu trúc ren còn tạo điều kiện duy trì lực ép ổn định lên bề mặt làm kín khi kết hợp cùng gioăng hoặc vật liệu đệm kín phù hợp. Nhờ đó, mối nối có khả năng hạn chế rò rỉ lưu chất ngay cả khi hệ thống xuất hiện dao động áp suất hoặc thay đổi nhiệt độ trong quá trình vận hành.
  • Tiêu chuẩn BS4504 cũng quy định rõ các thông số kỹ thuật về độ dày thân bích, đường kính vòng bu lông và dung sai gia công, giúp đảm bảo sự đồng bộ khi lắp ghép với các thiết bị hoặc phụ kiện đường ống khác.

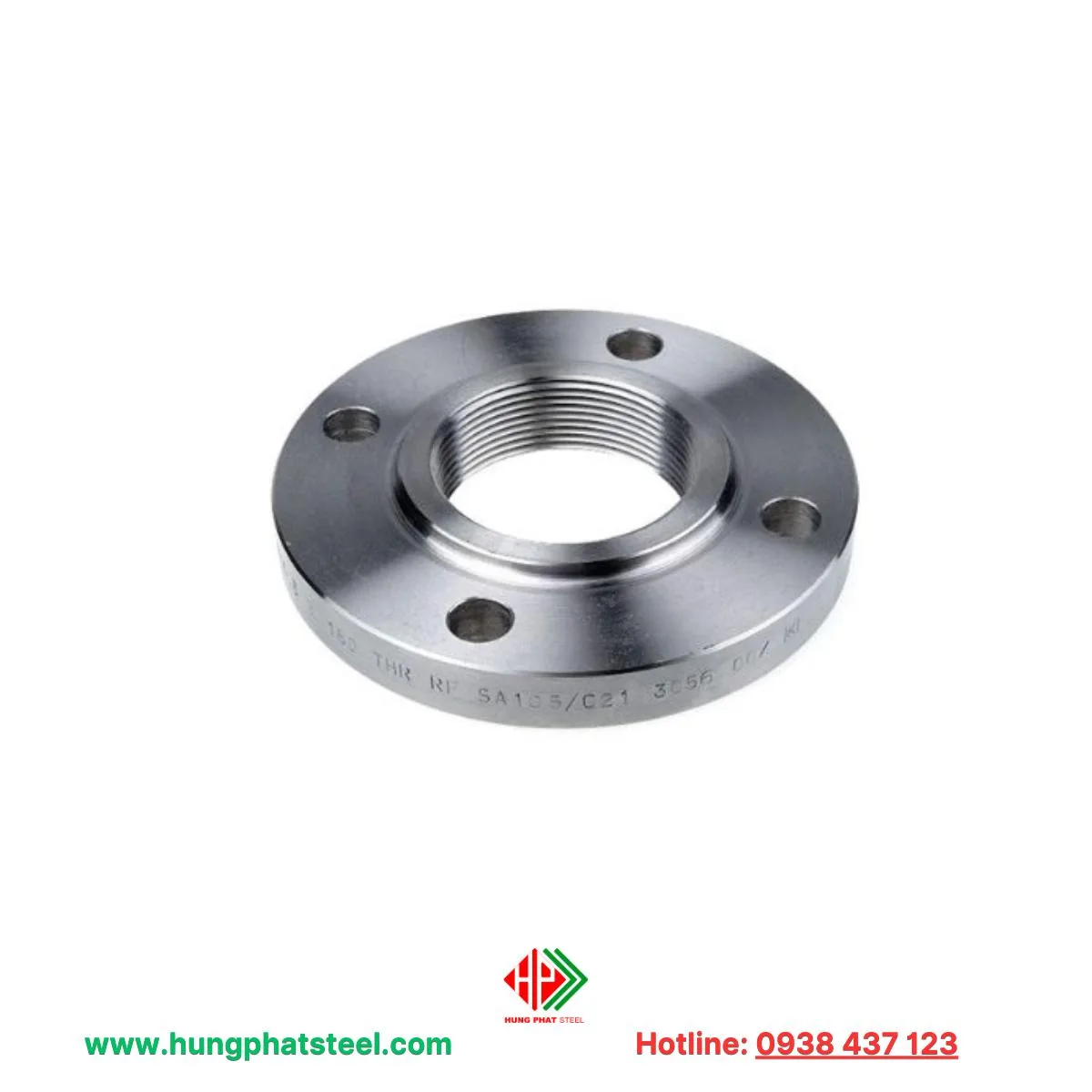

Mặt bích ren BS4504 PN16

Mặt bích ren BS4504 PN16

  • Mặt bích ren BS4504 PN16 là loại mặt bích có lỗ ren bên trong để kết nối trực tiếp với đầu ống hoặc phụ kiện có ren ngoài, được thiết kế theo hệ tiêu chuẩn BS 4504 và cấp áp lực danh nghĩa PN16.
  • Loại mặt bích này không cần hàn khi lắp đặt. Đầu ống được gia công ren ngoài, sau đó vặn trực tiếp vào phần ren trong của mặt bích. Vì vậy, mặt bích ren thường được sử dụng ở những hệ thống cần tháo lắp thuận tiện hoặc không muốn thực hiện công đoạn hàn.

Đặc điểm mặt bích ren BS4504 PN16

  • Mặt bích thường có dạng tròn, ở giữa là lỗ kết nối với đường ống. Phần lỗ trung tâm được gia công ren trong, bên ngoài bố trí các lỗ bu lông để liên kết với mặt bích đối diện. Khi lắp đặt, hai mặt bích được ép với nhau bằng bu lông, đai ốc và thường kết hợp gioăng làm kín.
  • BS4504 là hệ tiêu chuẩn Anh được sử dụng cho mặt bích và các phụ kiện đường ống. PN16 thể hiện cấp áp lực danh nghĩa của mặt bích, tương ứng nhóm 16 bar trong cách phân loại PN. Tuy nhiên, áp suất làm việc thực tế còn phụ thuộc vào vật liệu, nhiệt độ, môi chất và điều kiện vận hành của hệ thống.

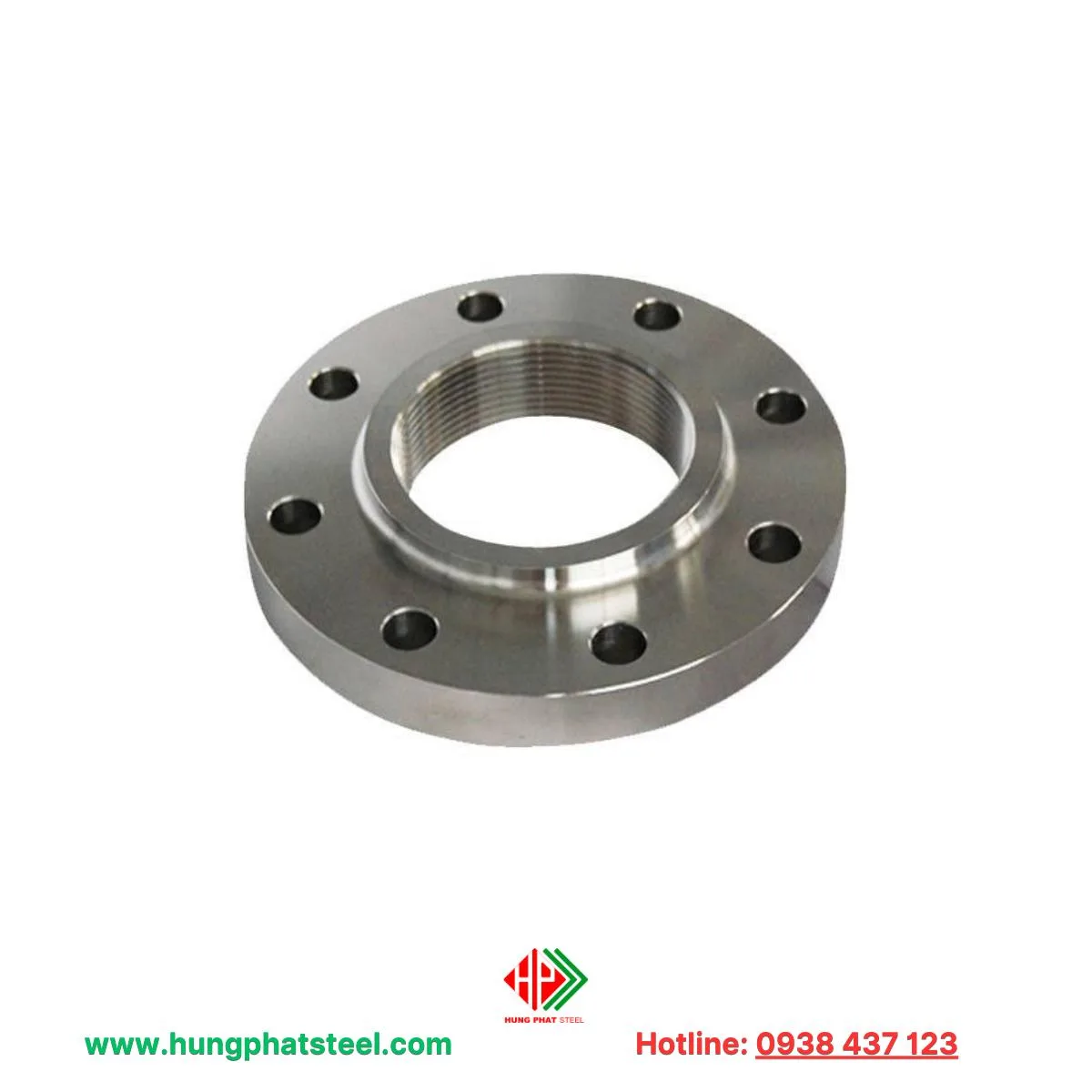

Mặt Bích Ren BS4504 PN16
Mặt Bích Ren BS4504 PN16

Thông số kỹ thuật

  • Tên sản phẩm: Mặt bích ren BS4504 PN16
  • Nhà cung cấp: Thép Hùng Phát
  • Tiêu chuẩn sản xuất: BS4504
  • Kiểu kết nối: Ren trong (Threaded Flange)
  • Cấp áp lực danh nghĩa: PN16 (16 bar)
  • Dải kích thước danh nghĩa: DN15 – DN150 (có thể cung cấp kích thước lớn hơn theo yêu cầu)
  • Vật liệu chế tạo phổ biến: Thép carbon. Thép mạ kẽm. Thép không gỉ (Inox 201, 304, 316)
  • Kiểu mặt bích: Mặt phẳng (Flat Face – FF) / Mặt lồi (Raised Face – RF) tùy theo yêu cầu lắp đặt
  • Phương pháp gia công ren: Gia công cắt ren chính xác theo tiêu chuẩn BSP hoặc NPT
  • Nhiệt độ làm việc: Phụ thuộc vật liệu chế tạo và môi trường lưu chất
  • Môi trường ứng dụng: Hệ thống cấp thoát nước. Hệ thống khí nén. Đường ống dẫn dầu, hóa chất nhẹ. Hệ thống PCCC và công nghiệp xử lý chất lỏng
  • Bề mặt xử lý: Phun cát chống oxy hóa. Sơn chống gỉ. Mạ kẽm nhúng nóng hoặc mạ kẽm điện phân
  • Phương thức lắp đặt: Kết nối ren trực tiếp với đầu ống, sử dụng bu lông – đai ốc và gioăng làm kín khi ghép nối với mặt bích đối.
Mặt Bích Ren BS4504 PN16
Mặt Bích Ren BS4504 PN16

Bảng tra quy cách

Size Độ dày Lỗ thoát Đường kính ngoài Tâm lỗ
t Do D C
Inch DN (mm) (mm) (mm) (mm)
1/2 15 14 22 95 65
3/8 20 16 27.6 105 75
1 25 16 34.4 115 85
1.1/4 32 16 43.1 140 100
1.1/2 40 16 49 150 110
2 50 18 61.1 165 125
2.1/2 65 18 77.1 185 145
3 80 20 90.3 200 160
4 100 20 115.9 220 180
5 125 22 141.6 250 210
6 150 22 170.5 285 240
8 200 24 221.8 340 295
10 250 26 276.2 395 355
12 300 28 357.6 445 410
14 350 32 372.2 505 470
16 400 36 423.7 565 525
20 500 44 513.6 670 650
24 600 52 613 780 770

Tổng hợp mức giá mặt bích ren thép theo từng quy cách

STT Quy cách (DN) Đường kính danh nghĩa Đơn giá tham khảo (VNĐ/cái)
1 DN15 21 mm (1/2″) 45.000 – 65.000
2 DN20 27 mm (3/4″) 55.000 – 75.000
3 DN25 34 mm (1″) 65.000 – 95.000
4 DN32 42 mm (1 1/4″) 95.000 – 135.000
5 DN40 49 mm (1 1/2″) 120.000 – 165.000
6 DN50 60 mm (2″) 155.000 – 210.000
7 DN65 76 mm (2 1/2″) 230.000 – 320.000
8 DN80 90 mm (3″) 320.000 – 430.000
9 DN100 114 mm (4″) 480.000 – 650.000
10 DN125 140 mm (5″) 750.000 – 980.000
11 DN150 168 mm (6″) 1.050.000 – 1.350.000

Lưu ý về giá

  • Giá trên chưa bao gồm VAT và chi phí vận chuyển.
  • Đơn giá có thể thay đổi theo số lượng đặt hàng và biến động giá vật liệu.
  • Có chính sách chiết khấu khi mua số lượng lớn hoặc hợp đồng dài hạn.
  • Hàng có thể cung cấp theo yêu cầu kích thước và vật liệu riêng.

Một số sản phẩm cùng loại:

Đặc tính kỹ thuật nổi bật của sản phẩm

Liên kết ren duy trì tính toàn vẹn vật liệu

  • Kết cấu ren trong cho phép ghép nối trực tiếp với đầu ống mà không phát sinh vùng ảnh hưởng nhiệt.
  • Điều này giúp hạn chế thay đổi cấu trúc kim loại tại vị trí liên kết, từ đó duy trì khả năng chịu tải cơ học và giảm nguy cơ phát sinh vi nứt trong điều kiện làm việc dài hạn.

Độ chính xác gia công hỗ trợ khả năng lắp ghép đồng bộ

  • Các thông số kích thước của mặt bích được kiểm soát theo tiêu chuẩn BS4504, bao gồm vòng chia bu lông, bề dày thân bích và sai số bề mặt.
  • Sự đồng nhất này giúp tăng khả năng tương thích khi kết nối với thiết bị áp lực và phụ kiện đường ống thuộc cùng hệ tiêu chuẩn.

Ổn định kết cấu khi làm việc trong dải áp suất PN16

  • Thiết kế thân bích và hệ thống lỗ bu lông được tính toán nhằm đảm bảo phân bố tải trọng đồng đều khi siết chặt.
  • Nhờ đó, mối nối duy trì trạng thái ổn định trong hệ thống có áp lực vận hành trung bình, hạn chế biến dạng cơ học tại khu vực liên kết.

Cơ chế truyền lực dọc trục giảm tập trung ứng suất

  • Khi siết ren, lực ép được phân bổ dọc theo chiều dài bề mặt ren, giúp hạn chế hiện tượng tập trung ứng suất tại một điểm.
  • Đặc tính này góp phần duy trì độ kín và giảm nguy cơ suy giảm độ bền liên kết trong quá trình vận hành liên tục.

Tính linh hoạt trong kiểm tra và thay thế thiết bị

  • Phương thức kết nối bằng ren cho phép tháo lắp từng bộ phận mà không cần cắt bỏ hoặc xử lý lại đường ống.
  • Điều này giúp tối ưu công tác bảo trì, đặc biệt tại các hệ thống yêu cầu kiểm tra kỹ thuật định kỳ.

Khả năng thích nghi với nhiều điều kiện môi trường làm việc

  • Mặt bích có thể được chế tạo từ nhiều chủng loại vật liệu khác nhau, cho phép lựa chọn giải pháp phù hợp với môi trường có độ ẩm cao, nguy cơ oxy hóa hoặc tiếp xúc với lưu chất có tính ăn mòn.

Hiệu quả duy trì độ kín khi kết hợp vật liệu làm kín chuyên dụng

  • Bề mặt tiếp xúc của bích được gia công nhằm hỗ trợ lực ép ổn định lên gioăng hoặc vòng đệm kín.
  • Điều này giúp tăng khả năng ngăn rò rỉ lưu chất khi hệ thống xuất hiện dao động áp suất hoặc thay đổi nhiệt độ vận hành.

Gia tăng độ tin cậy vận hành tổng thể của hệ thống đường ống

  • Sự kết hợp giữa tiêu chuẩn chế tạo, độ chính xác gia công và phương thức liên kết cơ học giúp mặt bích ren BS4504 PN16 duy trì hiệu suất làm việc ổn định, đồng thời góp phần kéo dài chu kỳ sử dụng của toàn bộ hệ thống dẫn lưu chất.

Phân loại mặt bích ren BS4504 PN16

  • Mặt bích ren BS4504 PN16 được phân loại chủ yếu theo vật liệu chế tạo và dạng bề mặt làm kín.
  • Trong đó, các loại thường gặp gồm mặt bích nhựa, mặt bích thép, mặt bích inox, mặt bích FF và mặt bích RF.

1/ Mặt bích ren nhựa BS4504 PN16

  • Mặt bích ren nhựa được chế tạo từ các vật liệu như PVC, PP, PPR hoặc nhựa kỹ thuật.
  • Loại này có trọng lượng nhẹ, khả năng chống ăn mòn tốt và thường sử dụng trong hệ thống đường ống nước, hóa chất hoặc các môi trường mà vật liệu thép không phù hợp.
  • Phần kết nối có thể được thiết kế dạng ren hoặc kết hợp với các chi tiết chuyển đổi ren tùy từng loại sản phẩm.

2/ Mặt bích ren thép BS4504 PN16

  • Mặt bích ren thép thường sử dụng thép carbon, có thể được gia công bề mặt hoặc mạ kẽm để tăng khả năng chống gỉ.
  • Mặt bích có phần ren trong để vặn trực tiếp với đầu ống hoặc phụ kiện có ren ngoài, không cần thực hiện công đoạn hàn.
  • Loại này được sử dụng phổ biến trong hệ thống cấp nước, PCCC, khí nén và đường ống công nghiệp.

3/ Mặt bích ren inox BS4504 PN16

  • Mặt bích ren inox thường được sản xuất từ inox 304, inox 316 hoặc inox 316L.
  • So với mặt bích thép carbon, inox có khả năng chống oxy hóa và chống ăn mòn tốt hơn, phù hợp với hệ thống nước sạch, thực phẩm, hóa chất và môi trường có độ ăn mòn cao.
  • Trong đó, inox 316/316L thường được lựa chọn khi yêu cầu khả năng chống ăn mòn cao hơn inox 304.

4/ Mặt bích ren FF BS4504 PN16

  • FF (Flat Face) là mặt bích có bề mặt làm kín phẳng, toàn bộ mặt đầu của mặt bích nằm trên cùng một mặt phẳng.
  • Khi lắp đặt, mặt bích FF thường kết hợp với mặt bích đối diện có cùng dạng mặt phẳng và sử dụng gioăng để tạo độ kín cho mối nối. Kiểu FF thường được lựa chọn trong các hệ thống đường ống có yêu cầu kết nối mặt bích phẳng.

5/ Mặt bích ren RF BS4504 PN16

  • RF (Raised Face) là mặt bích có phần bề mặt làm kín nhô cao so với phần còn lại của mặt bích.
  • Phần nhô này tạo vị trí ép gioăng khi siết bu lông, giúp hình thành mối nối kín giữa hai mặt bích. Mặt bích RF thường được sử dụng trong các hệ thống đường ống công nghiệp có yêu cầu cao về khả năng làm kín.

FF và RF là cách phân loại theo kiểu bề mặt làm kín, trong khi thép, inox và nhựa là cách phân loại theo vật liệu. Vì vậy, khi lựa chọn mặt bích ren BS4504 PN16 cần xác định đồng thời vật liệu, kích thước DN, cấp áp lực PN16, kiểu mặt FF/RF và loại ren để đảm bảo tương thích với đường ống và mặt bích đối diện.

Môi trường vận hành và lĩnh vực sử dụng của mặt bích ren

Mạng lưới cấp nước và xử lý nước kỹ thuật

  • Sản phẩm được sử dụng tại các tuyến ống cấp nước sạch, hệ thống tuần hoàn nước làm mát và khu vực xử lý nước công nghiệp.
  • Khả năng duy trì liên kết kín giúp hạn chế thất thoát lưu chất và đảm bảo áp lực phân phối ổn định trong quá trình vận hành liên tục.

Hệ thống truyền dẫn khí và khí nén kỹ thuật

  • Trong các hệ thống sử dụng khí nén hoặc khí công nghiệp, mặt bích ren hỗ trợ duy trì độ kín tại các vị trí kết nối, đồng thời cho phép tháo lắp nhanh khi cần kiểm tra hoặc thay thế thiết bị, giúp giảm thời gian gián đoạn hoạt động.

Đường ống vận chuyển nhiên liệu và chất lỏng công nghiệp

  • Mặt bích có thể được triển khai trong các tuyến ống dẫn dầu, dung môi kỹ thuật hoặc lưu chất có mức độ ăn mòn thấp.
  • Việc lựa chọn vật liệu phù hợp giúp tăng khả năng chống oxy hóa và duy trì độ bền kết cấu trong môi trường làm việc đặc thù.

Hệ thống an toàn và phòng cháy chữa cháy

  • Trong các tuyến ống dẫn nước chữa cháy và hệ thống sprinkler, mặt bích ren BS4504 PN16 đảm bảo liên kết chắc chắn, giúp hệ thống duy trì độ kín và khả năng hoạt động ổn định trong điều kiện vận hành khẩn cấp.

Dây chuyền sản xuất và khu công nghiệp

  • Sản phẩm thường được sử dụng tại các cụm đường ống cấp nguyên liệu, kết nối thiết bị công nghệ và hệ thống dẫn lưu chất trong nhà máy.
  • Thiết kế tháo lắp thuận tiện giúp tối ưu công tác bảo trì và nâng cao hiệu quả vận hành thiết bị.

Hệ thống cơ điện và hạ tầng kỹ thuật công trình

  • Mặt bích ren được ứng dụng trong các hệ thống cơ điện tòa nhà, mạng lưới đường ống kỹ thuật và các công trình hạ tầng yêu cầu kết nối linh hoạt.
  • Đặc tính liên kết cơ học giúp đảm bảo độ ổn định vận hành và hỗ trợ thi công trong nhiều điều kiện không gian khác nhau.

Mặt bích ren BS4504 PN16 chính hãng, giá tốt tại Thép Hùng Phát

Đảm bảo đồng bộ tiêu chuẩn áp lực theo BS4504 PN16

  • Sản phẩm được kiểm tra thông số kỹ thuật theo chuẩn áp lực PN16, giúp duy trì độ ổn định cơ học tại các điểm liên kết ren trong điều kiện vận hành liên tục.
  • Điều này đặc biệt quan trọng đối với hệ thống yêu cầu kiểm soát áp suất và hạn chế dao động tải trọng lên mối nối.

Độ hoàn thiện ren và sai số cơ khí được kiểm soát chặt chẽ

  • Bề mặt ren được gia công theo dung sai kỹ thuật phù hợp với hệ thống ống tiêu chuẩn, giúp giảm hiện tượng lệch tâm khi lắp đặt.
  • Nhờ đó, liên kết đạt độ kín cao hơn và hạn chế mài mòn trong quá trình vận hành lâu dài.

Khả năng thích ứng với nhiều điều kiện môi trường vận hành

  • Mặt bích có thể được cung cấp với nhiều lựa chọn vật liệu, cho phép triển khai trong môi trường nước, khí, dung môi hoặc lưu chất có tính ăn mòn ở mức trung bình.
  • Điều này giúp tăng tuổi thọ thiết bị và giảm tần suất thay thế.

Tối ưu chuỗi cung ứng vật tư kỹ thuật

  • Thép Hùng Phát duy trì hệ thống lưu kho nhiều quy cách, giúp rút ngắn thời gian cung cấp vật tư cho các dự án lắp đặt hoặc bảo trì đường ống.
  • Việc đảm bảo nguồn hàng ổn định giúp hạn chế gián đoạn tiến độ thi công.

Giải pháp chi phí phù hợp với yêu cầu vận hành thực tế

  • Sản phẩm được phân phối với mức giá cân đối giữa chất lượng vật liệu và hiệu quả khai thác sử dụng, hỗ trợ doanh nghiệp kiểm soát ngân sách đầu tư mà vẫn duy trì độ an toàn kỹ thuật cho hệ thống.

Tư vấn lựa chọn cấu hình kết nối theo thông số hệ thống

  • Khách hàng được hỗ trợ xác định quy cách mặt bích, vật liệu và điều kiện lắp đặt phù hợp với thiết kế đường ống, góp phần nâng cao hiệu quả vận hành và giảm thiểu rủi ro phát sinh trong quá trình sử dụng.
