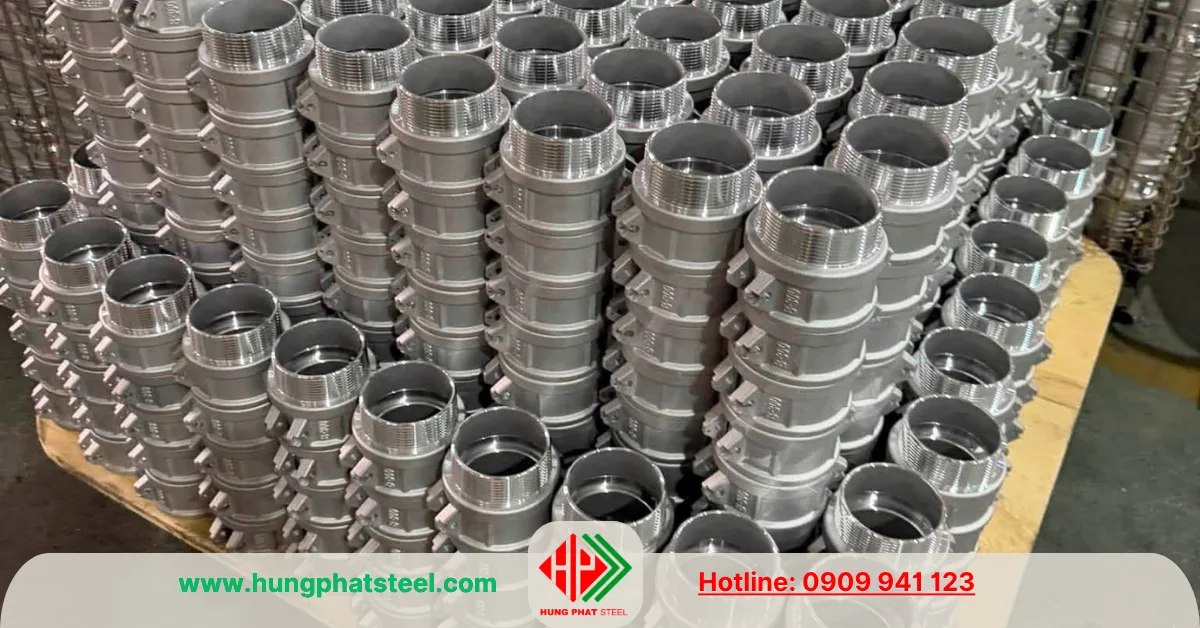

Khớp nối nhanh INOX loại B (Camlock Type B)

Mô tả

Khớp nối nhanh inox loại B (Camlock Type B) là một trong những kiểu khớp nối thuộc hệ thống Camlock (Cam and Groove Coupling) được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp.

Khớp nối nhanh loại B (Camlock Type B) có cấu tạo gồm một đầu khớp nối cái (Female Coupler) tích hợp hai tay khóa (cam lever) và một đầu ren ngoài (Male Thread). Thiết kế này cho phép kết nối nhanh với các đầu đực Camlock mà không cần sử dụng dụng cụ siết ren, giúp rút ngắn đáng kể thời gian lắp đặt và tháo rời.

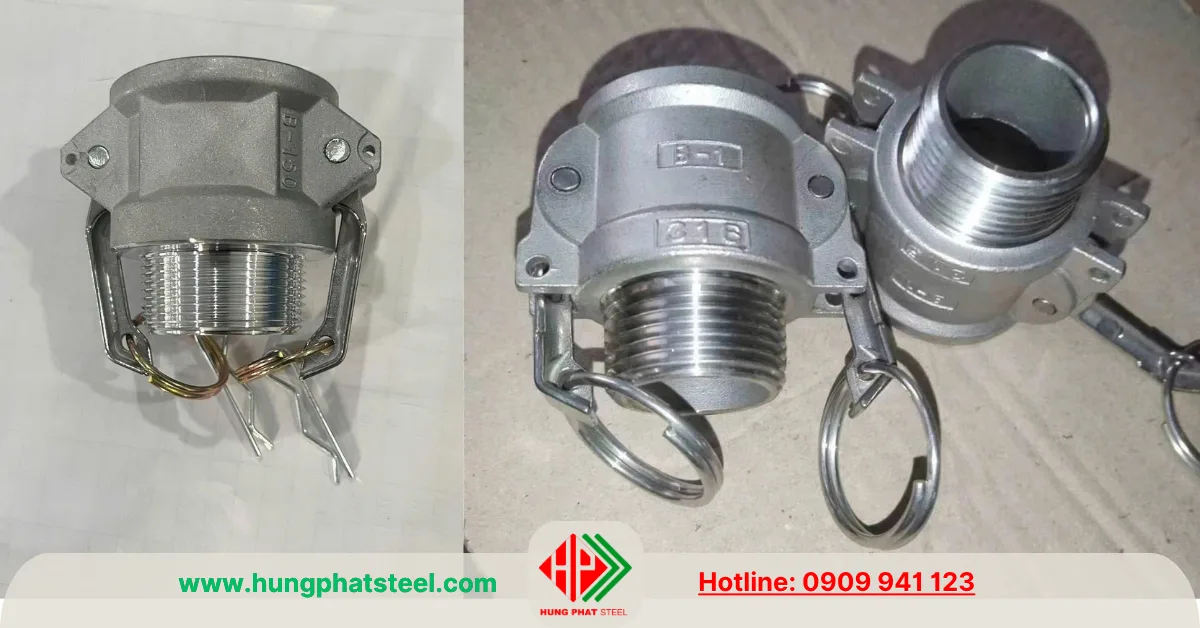

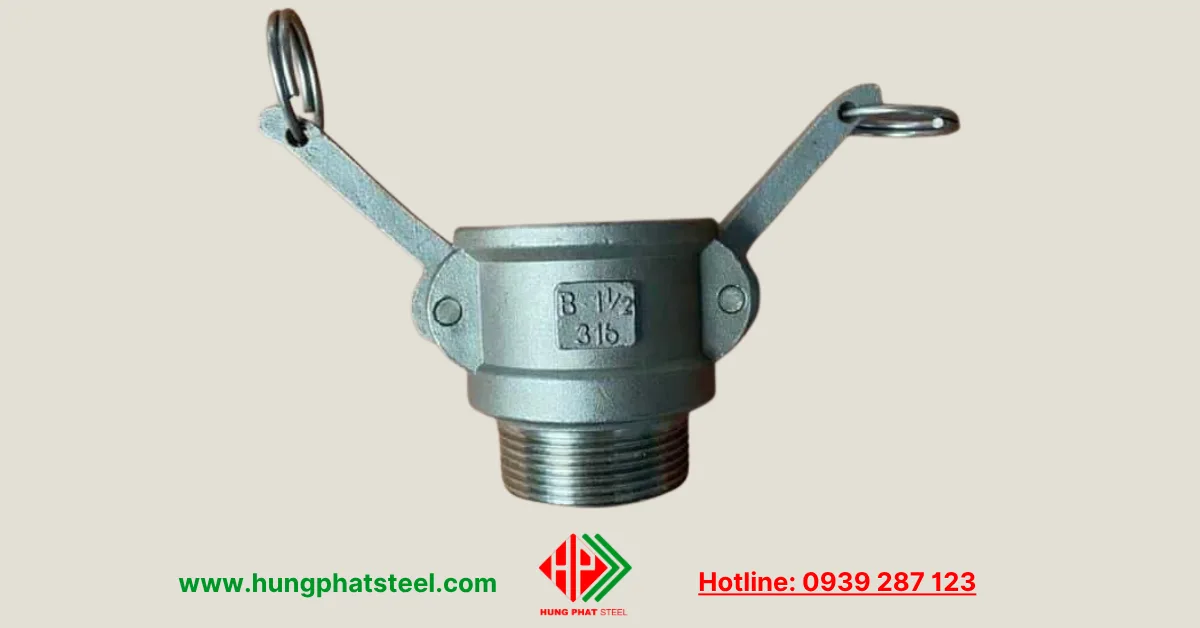

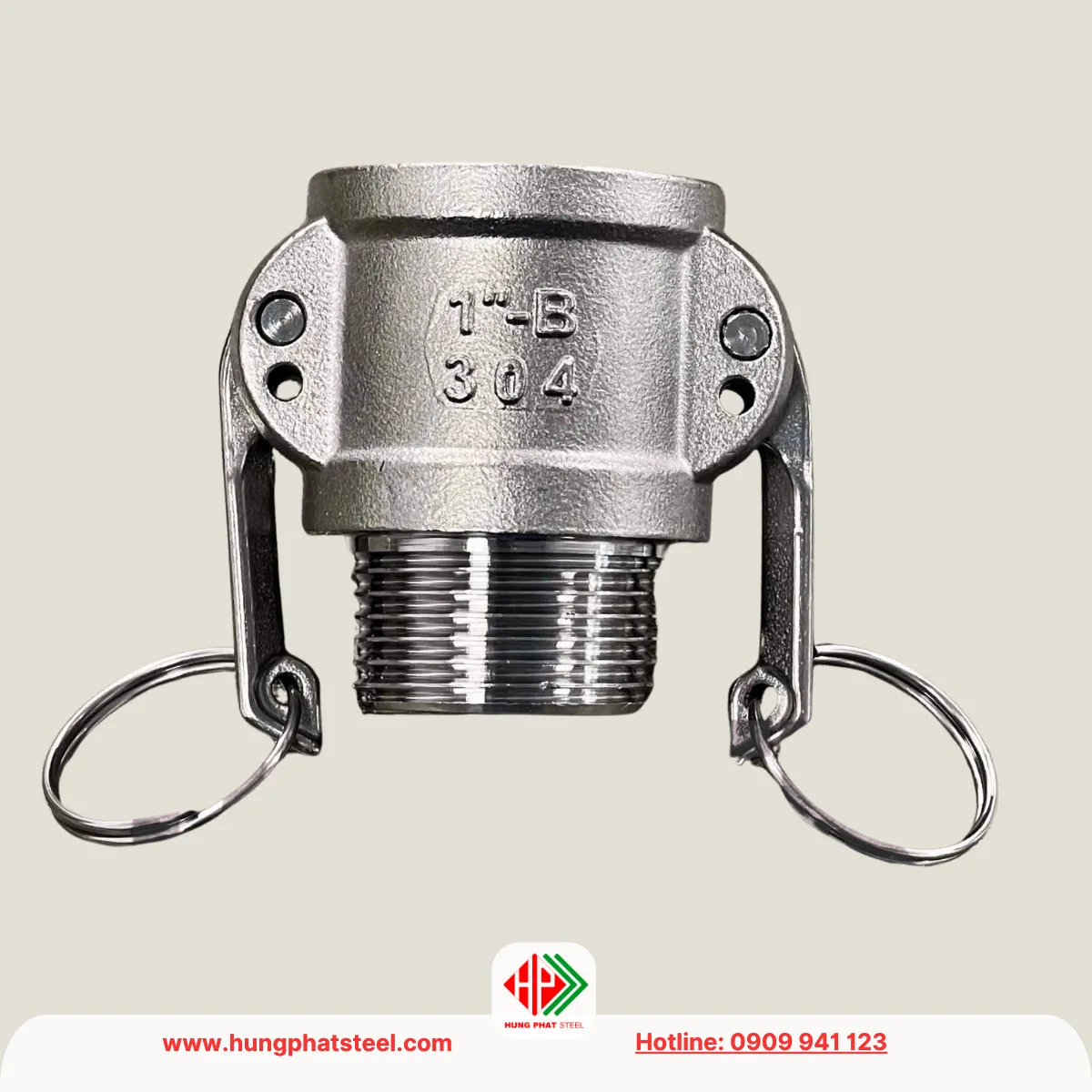

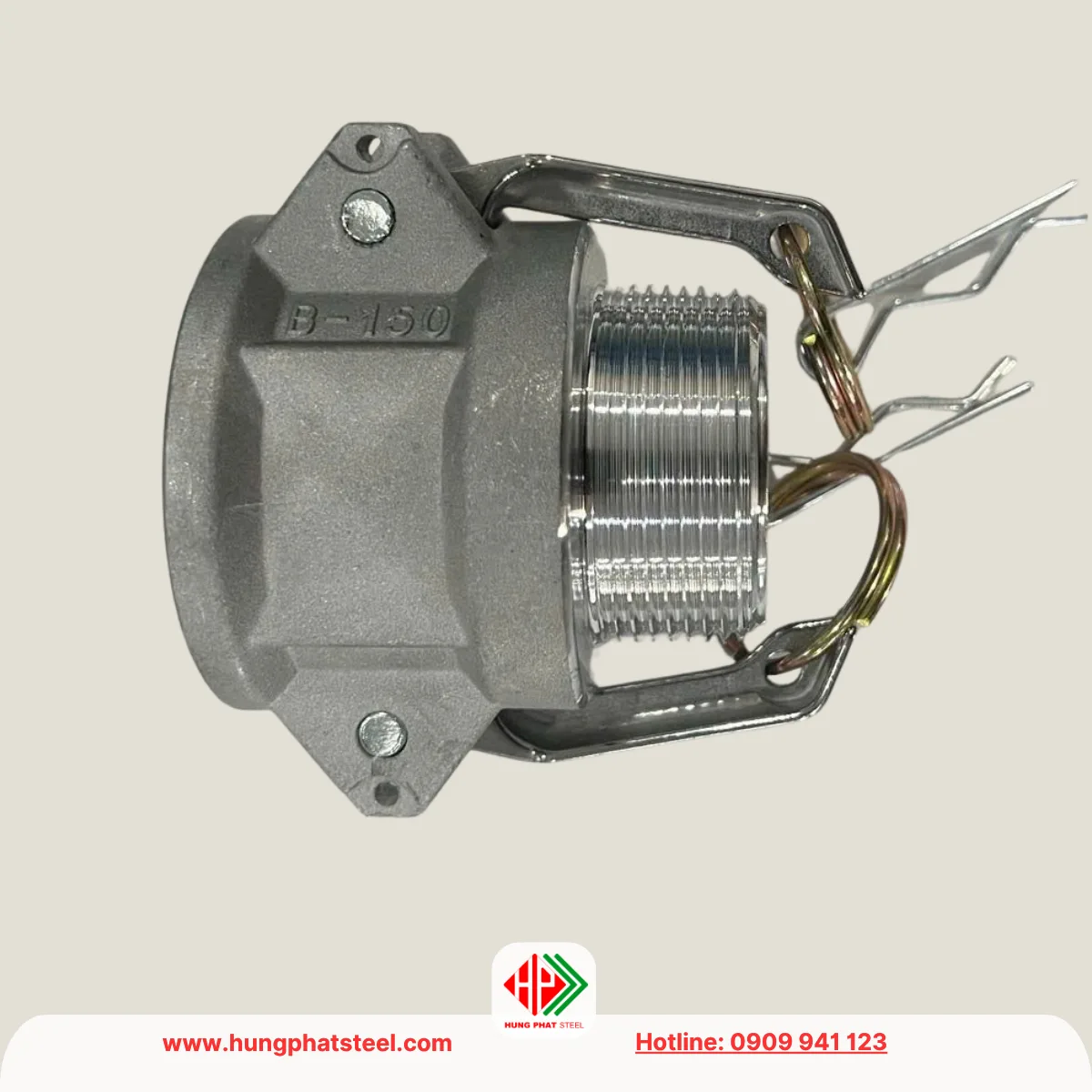

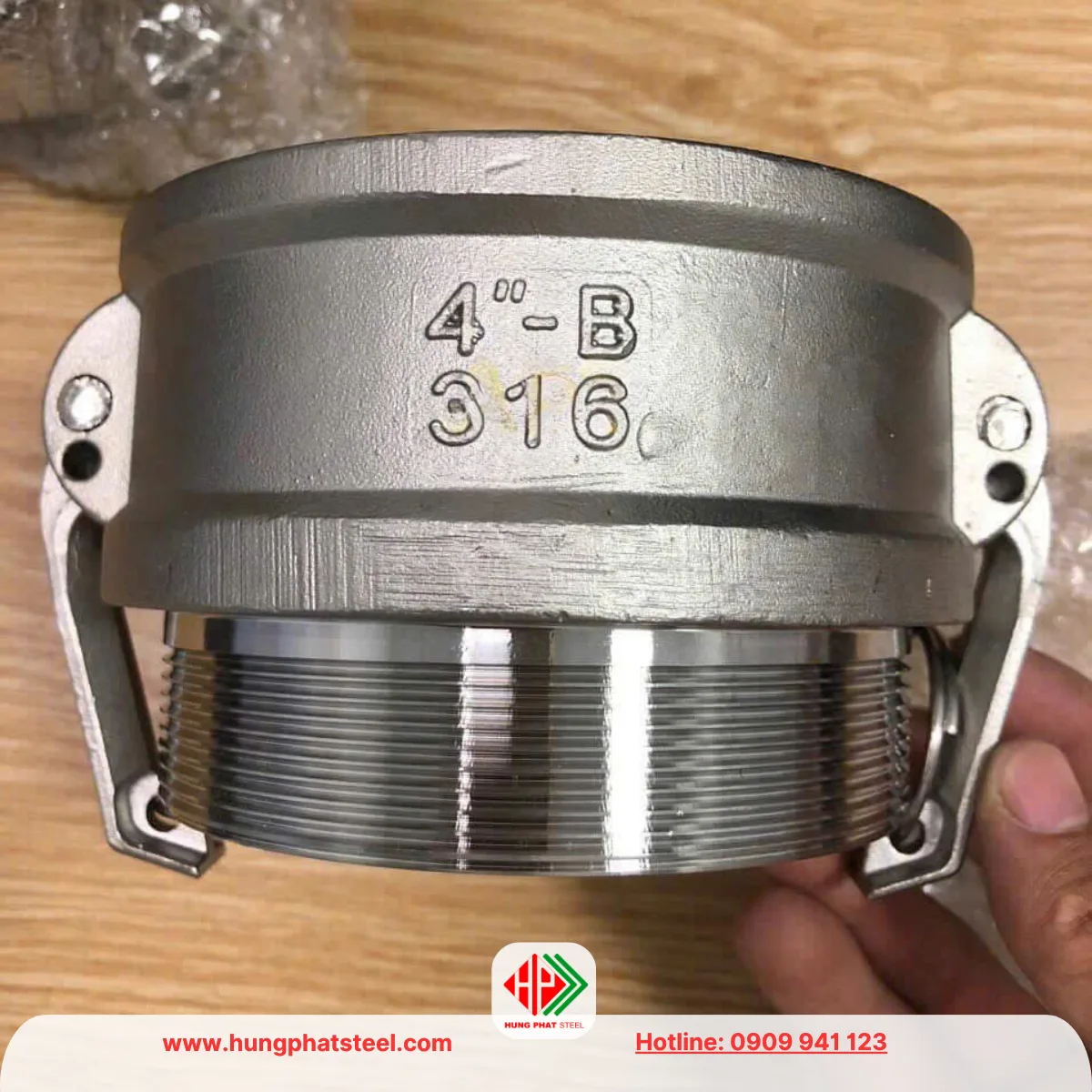

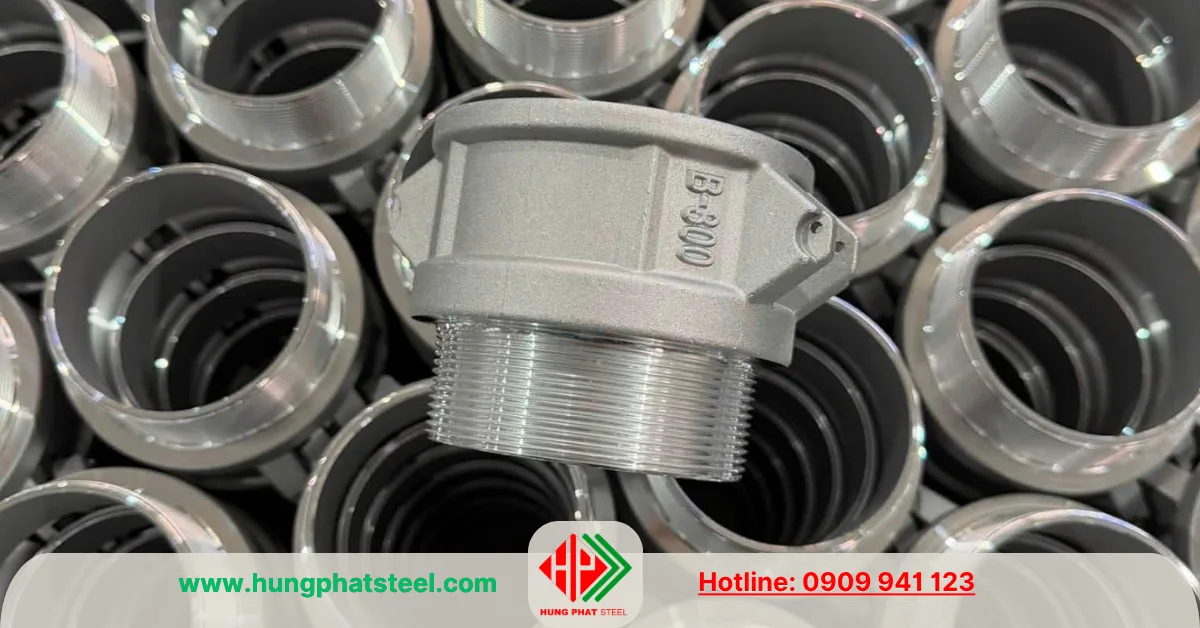

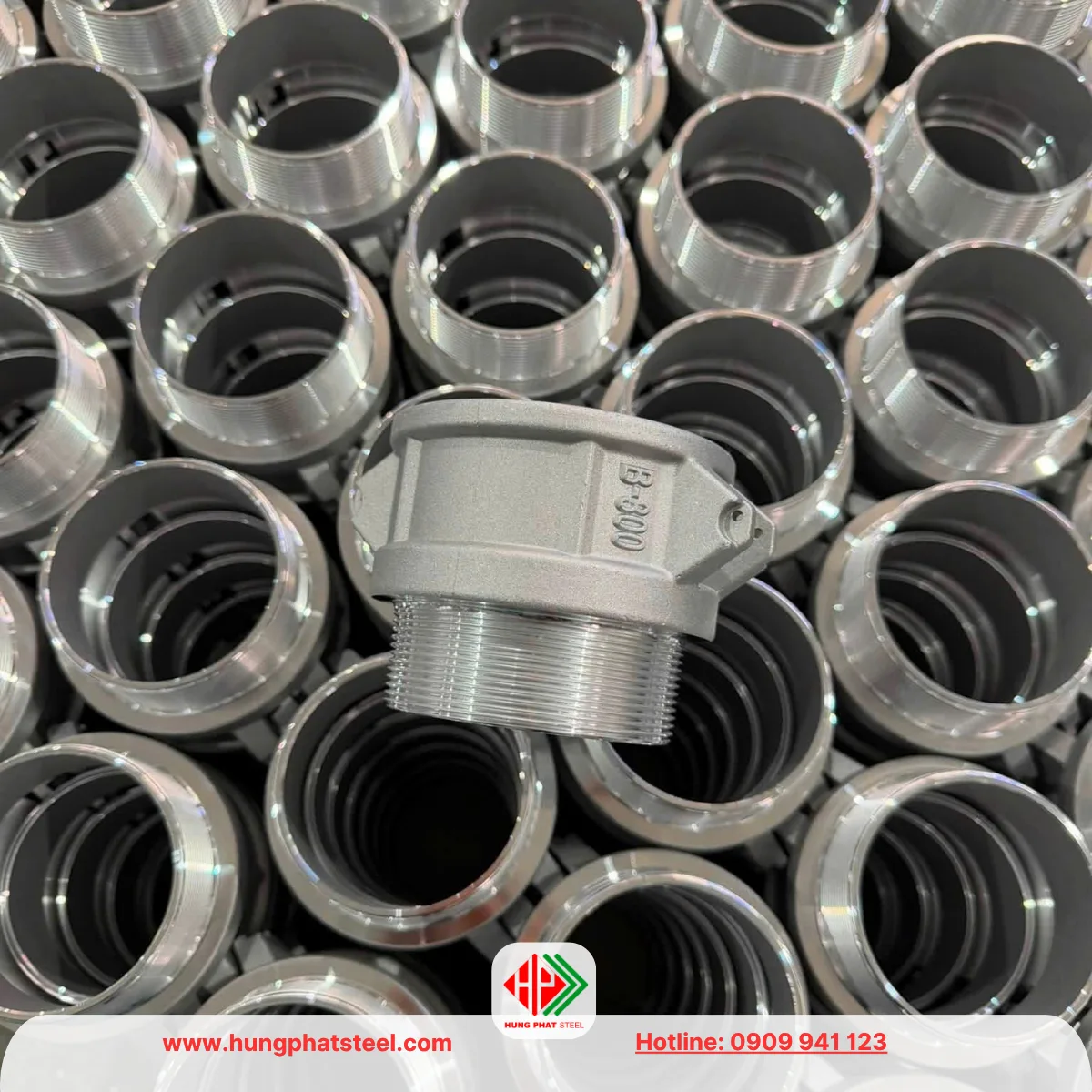

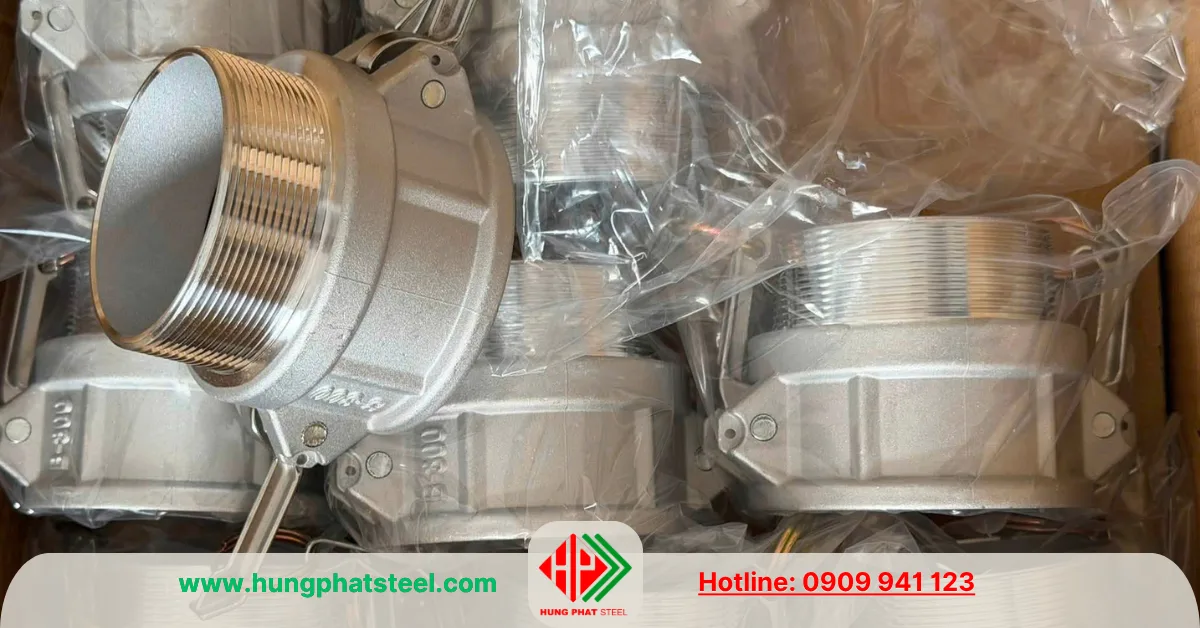

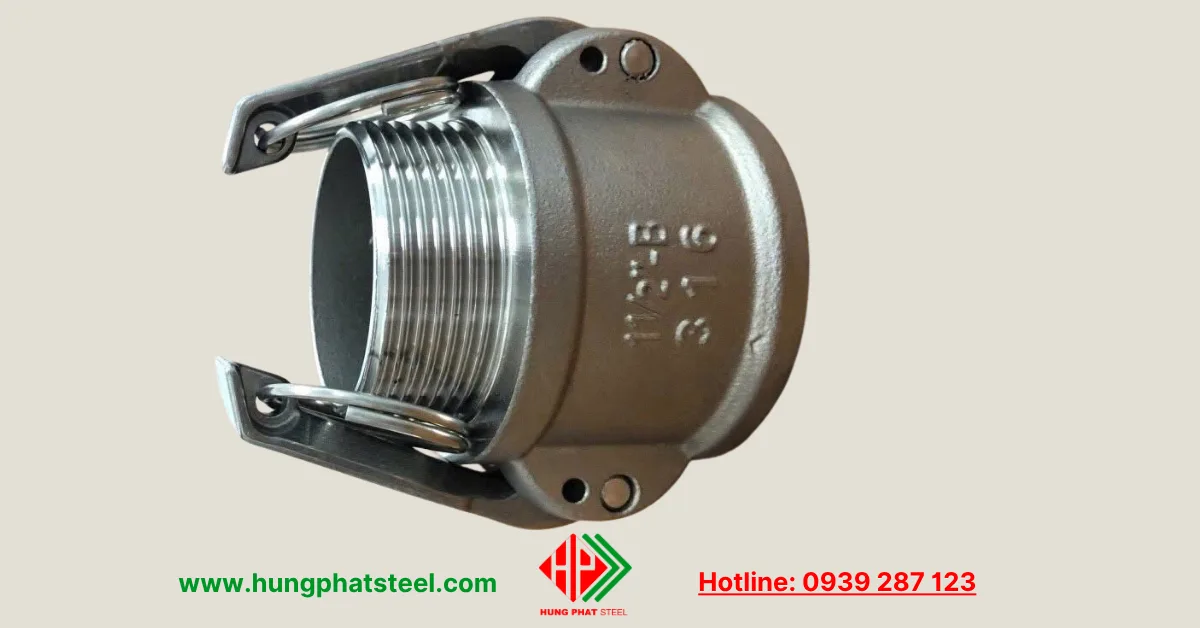

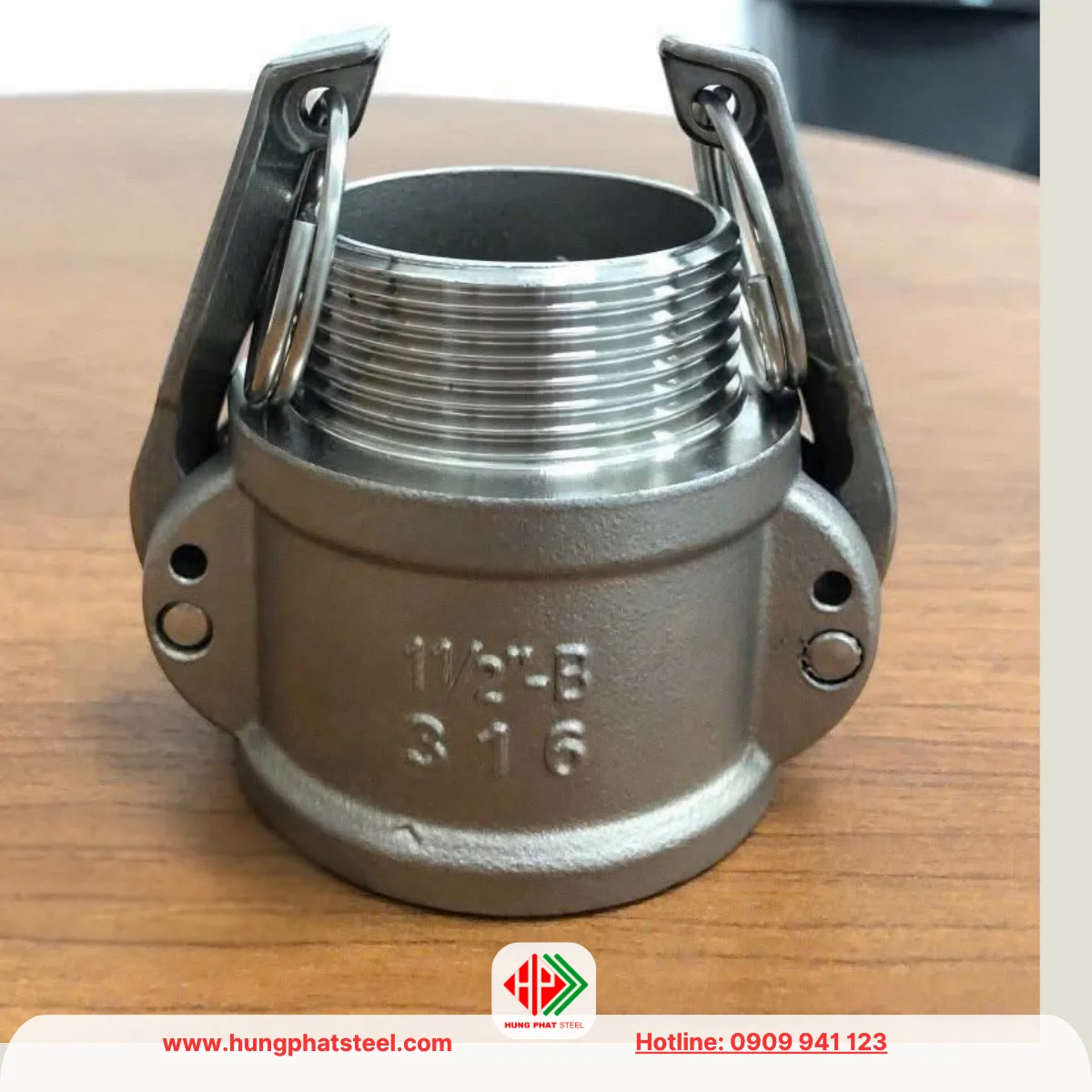

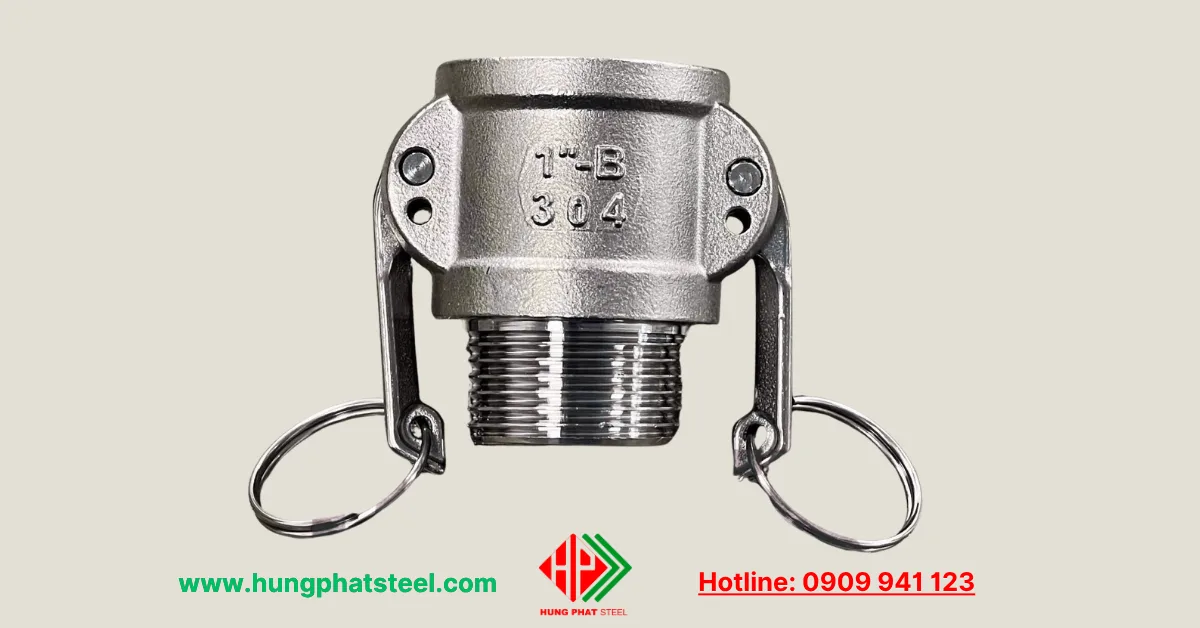

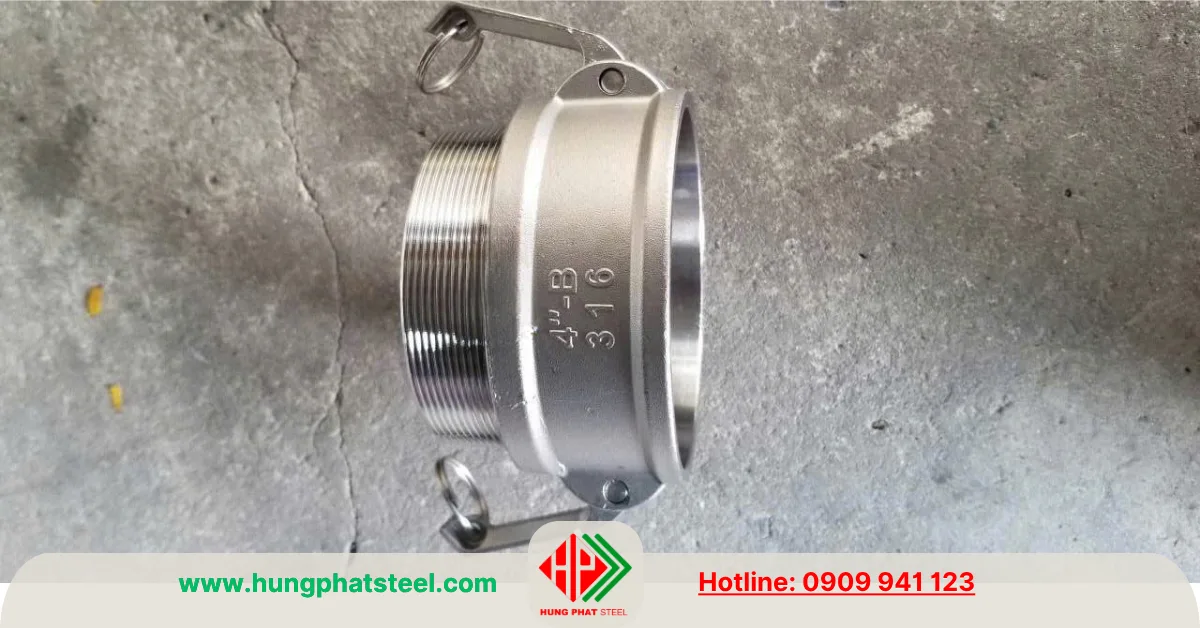

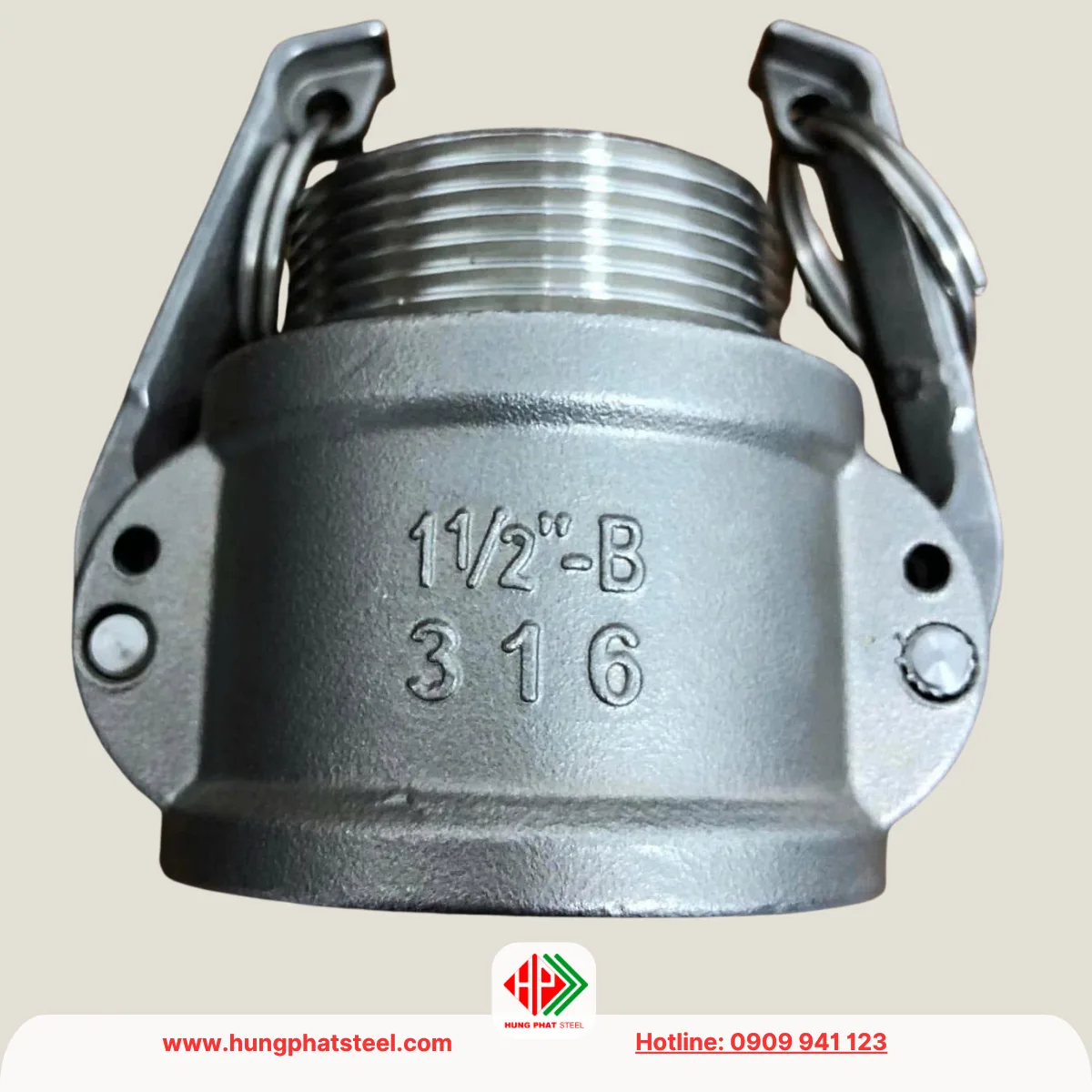

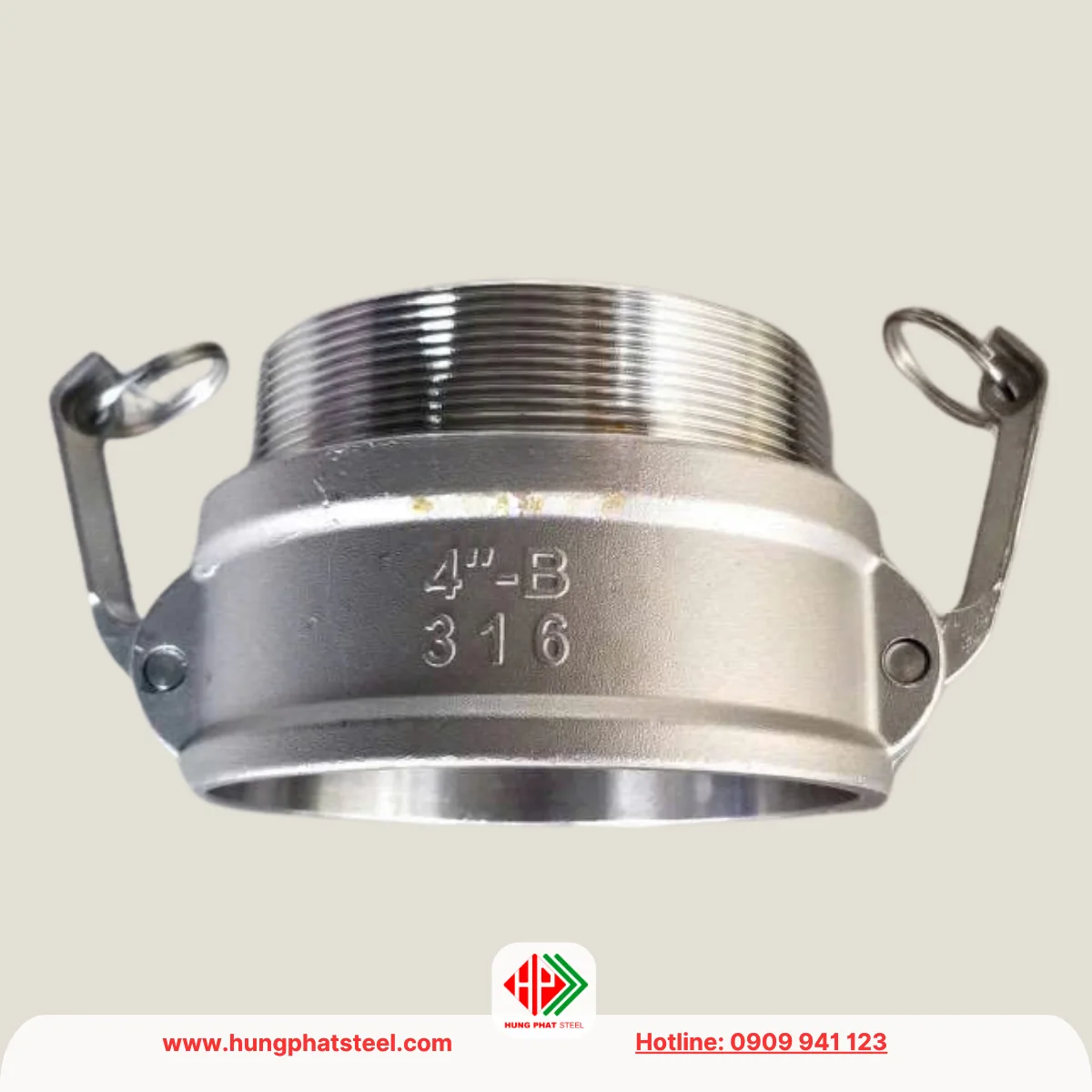

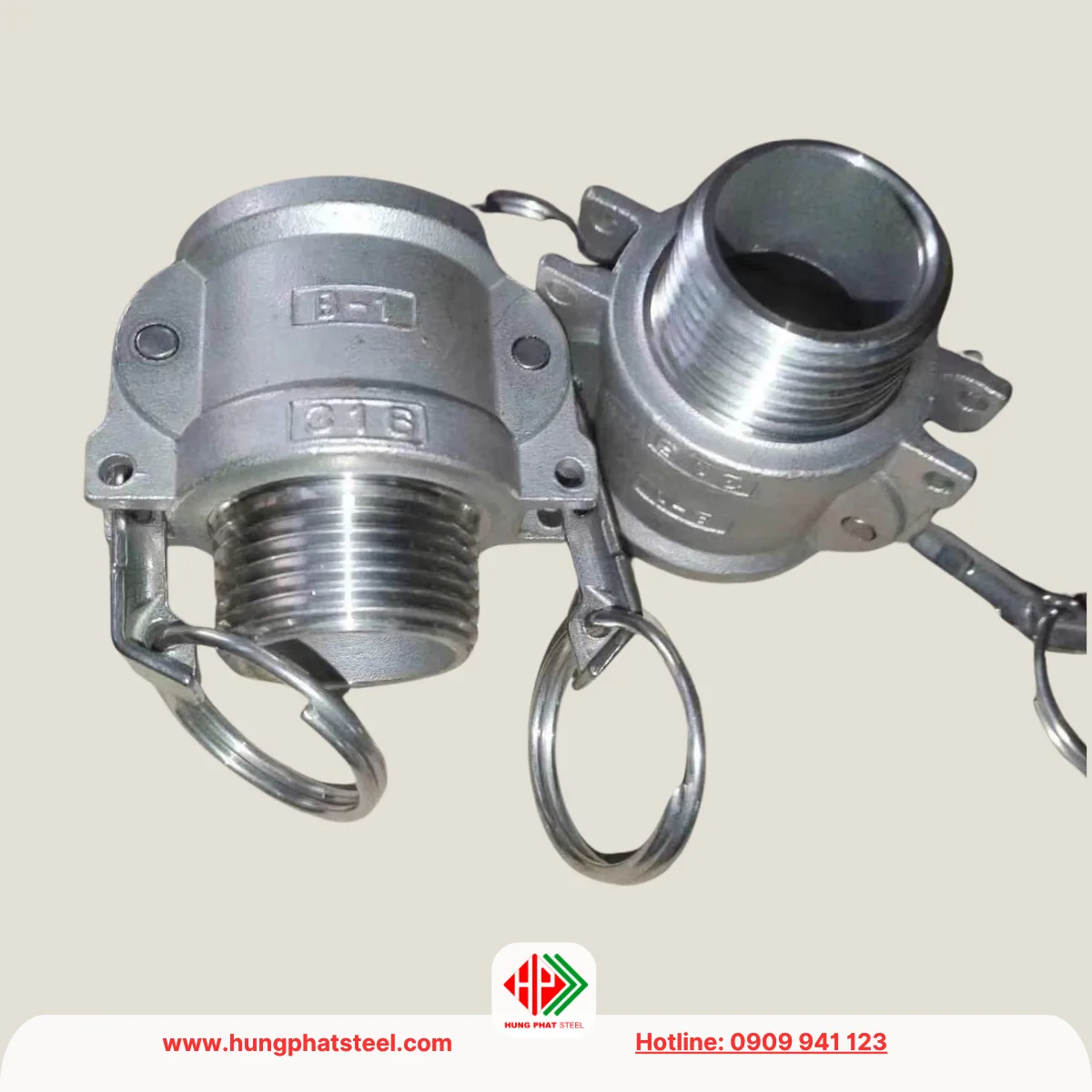

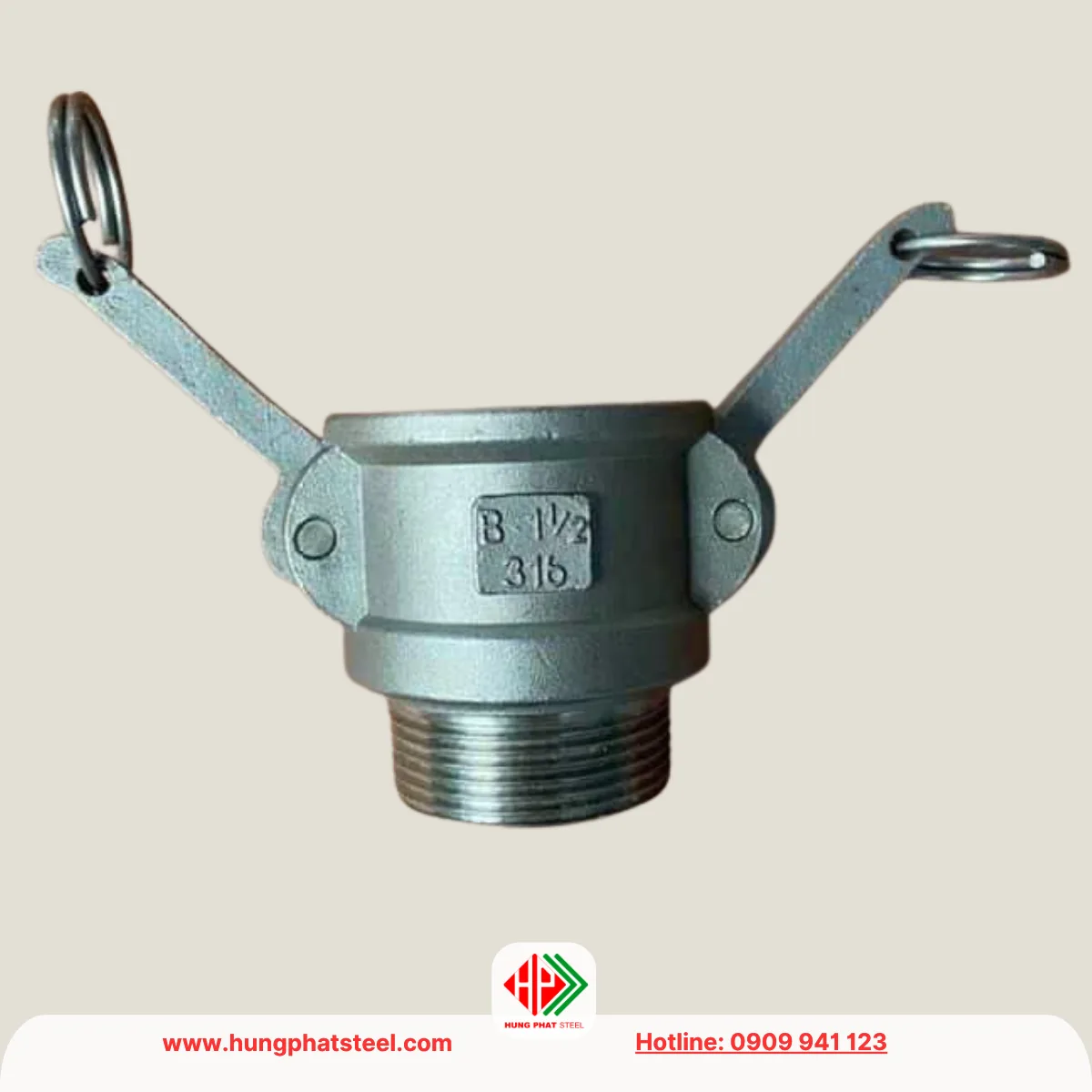

Khớp nối nhanh INOX loại B (Camlock Type B)

Camlock Type B thường được chế tạo từ inox 201, inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn, chịu áp lực và làm việc ổn định trong nhiều môi trường khác nhau như nước sạch, hóa chất, dầu khí, thực phẩm, dược phẩm và xử lý nước.

Nhờ tính linh hoạt, khả năng tái sử dụng nhiều lần và độ kín cao, đây là một trong những loại khớp nối nhanh được sử dụng phổ biến nhất hiện nay.

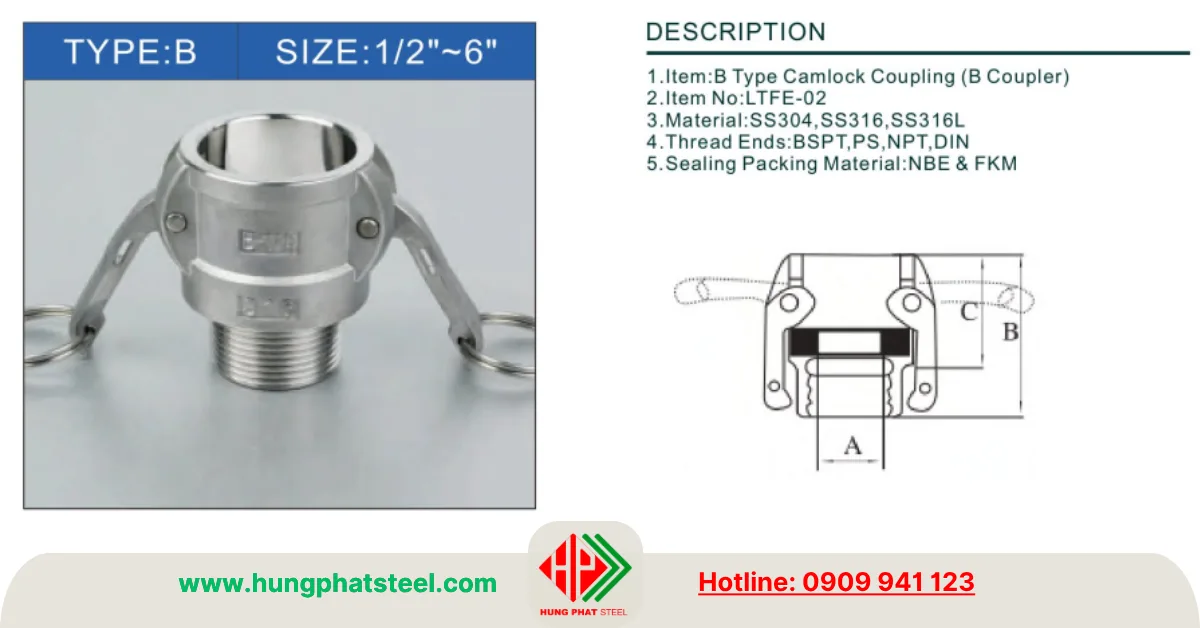

Thông số mô tả

• Loại: Type B (B Coupler)
• Kích thước: 1/2″ – 6″
• Mã sản phẩm: L1TFE-02
• Vật liệu: Inox SS304, SS316, SS316L
• Kiểu ren: BSPT, BSP, NPS, NPT, DIN
• Vật liệu gioăng làm kín: NBR hoặc FKM (Viton)
• Lắp ghép với: Type A, Type E, Type F và Type DP

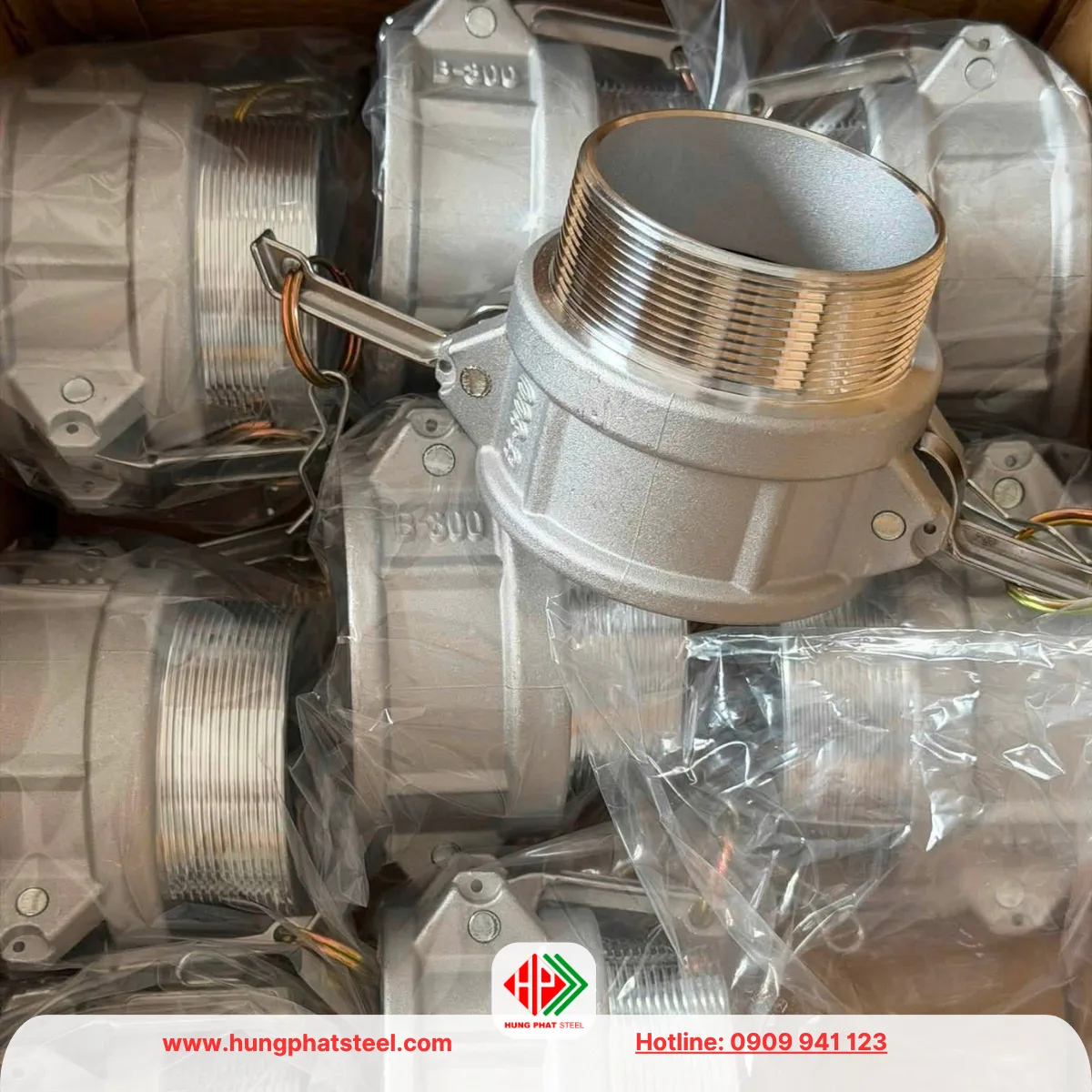

Cấu tạo của khớp nối nhanh inox loại B

Khớp nối nhanh Camlock Type B gồm các bộ phận chính:

• Thân khớp nối bằng inox.
• Đầu cái Camlock (Female Coupler).
• Hai tay khóa (Cam Arms).
• Ren ngoài (Male Thread).
• Gioăng làm kín (NBR, EPDM, FKM/Viton hoặc PTFE tùy yêu cầu).
• Chốt và vòng hãm tay khóa.

Phần đầu cái được gia công với rãnh khóa theo tiêu chuẩn Camlock, giúp kết nối chắc chắn với các đầu đực tương ứng. Khi gập hai tay khóa xuống, lực ép từ cơ cấu cam sẽ nén gioăng làm kín, tạo nên mối nối kín khít và hạn chế tối đa tình trạng rò rỉ lưu chất.

Quy cách kích thước camlock Type B

Nguyên lý hoạt động của khớp nối nhanh INOX loại B

Camlock Type B hoạt động theo nguyên lý khóa cam.

Khi lắp đặt, đầu đực Camlock (Type A, Type E hoặc Type F) được đưa vào bên trong đầu cái của Type B. Sau đó, hai tay khóa được gập xuống để các cam ép chặt đầu đực vào gioăng làm kín.

Cơ cấu này mang lại nhiều ưu điểm:

• Kết nối chỉ trong vài giây.
• Không cần cờ lê hoặc mỏ lết.
• Dễ tháo lắp và bảo trì.
• Độ kín cao.
• Có thể sử dụng nhiều lần mà không ảnh hưởng đến chất lượng kết nối.

Khả năng tương thích

Là đầu cái Camlock kết hợp ren ngoài, Type B có thể kết nối trực tiếp với:

• Camlock Type A
• Camlock Type E
• Camlock Type F
• Nắp bịt Type DP

Nhờ tuân thủ tiêu chuẩn Camlock quốc tế, các sản phẩm từ nhiều nhà sản xuất khác nhau vẫn có khả năng lắp ghép với nhau nếu cùng tiêu chuẩn và kích thước.

Vật liệu chế tạo

Camlock Type B được sản xuất từ nhiều loại inox khác nhau nhằm đáp ứng từng môi trường sử dụng.

Inox 201

Là dòng có giá thành thấp, phù hợp với hệ thống nước sạch, khí nén và các ứng dụng không có tính ăn mòn cao.

Inox 304

Đây là vật liệu phổ biến nhất nhờ khả năng chống gỉ tốt, độ bền cao và giá thành hợp lý. Inox 304 phù hợp với hầu hết các hệ thống công nghiệp, thực phẩm và xử lý nước.

Inox 316

Nhờ chứa khoảng 2–3% Molypden (Mo), inox 316 có khả năng chống ăn mòn vượt trội trong môi trường nước biển, hóa chất, dung môi và các dung dịch chứa ion clorua. Đây là lựa chọn tối ưu cho ngành hóa chất, dầu khí và dược phẩm.

Tiêu chuẩn ren

Đầu ren ngoài của Camlock Type B được sản xuất theo nhiều tiêu chuẩn khác nhau, bao gồm:

• BSP
• BSPT
• NPT
• NPS
• DIN

Việc lựa chọn đúng tiêu chuẩn ren sẽ giúp sản phẩm tương thích với đường ống, van và các thiết bị hiện có, đồng thời đảm bảo độ kín và an toàn khi vận hành.

Bảng giá khớp nối nhanh inox loại B (camlock type B)

Lưu ý giá này chỉ là giá tham khảo. Không phải giá chính thức

Kích thước	Inox 201 (VNĐ/cái)	Inox 304 (VNĐ/cái)	Inox 316 (VNĐ/cái)
DN15 (1/2″)	43.000	51.600	77.400
DN20 (3/4″)	42.000	50.400	75.600
DN25 (1″)	72.000	86.400	129.600
DN32 (1-1/4″)	94.000	112.800	169.200
DN40 (1-1/2″)	120.000	144.000	216.000
DN50 (2″)	151.000	181.200	271.800
DN65 (2-1/2″)	171.000	205.200	307.800
DN80 (3″)	275.000	330.000	495.000
DN100 (4″)	373.000	447.600	671.400

Lưu ý

• Đơn vị tính: VNĐ/cái.
• Bảng giá chỉ mang tính tham khảo, chưa bao gồm VAT và chi phí vận chuyển.
• Giá có thể thay đổi theo mác inox (201, 304, 316), kích thước, xuất xứ, số lượng đặt hàng và biến động giá nguyên liệu inox.
• Đối với các kích thước lớn từ DN125 (5″) đến DN150 (6″) hoặc đơn hàng số lượng lớn, vui lòng liên hệ để được báo giá và chính sách chiết khấu tốt nhất.

Tham khảo thêm

• Giá khớp nối nhanh inox type A
• Giá khớp nối nhanh inox type A B C D E F DP DC

Ưu điểm của khớp nối nhanh inox loại B (Type B)

Khả năng kết nối nhanh là ưu điểm lớn nhất của Camlock Type B. So với các phương pháp nối ren thông thường, sản phẩm giúp giảm đáng kể thời gian thi công và bảo trì.

Thân inox có khả năng chống oxy hóa, chống gỉ và chịu được nhiều loại hóa chất, phù hợp với cả môi trường trong nhà và ngoài trời.

Khớp nối có kết cấu chắc chắn, chịu áp lực và va đập tốt, đồng thời có thể tháo lắp nhiều lần mà không làm mòn ren hay giảm hiệu quả làm kín.

Bề mặt inox nhẵn bóng giúp hạn chế bám bẩn, dễ vệ sinh và đáp ứng các yêu cầu nghiêm ngặt về vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm.

Ngoài ra, Camlock Type B còn có tính đồng bộ cao, dễ dàng thay thế hoặc kết nối với các loại Camlock tiêu chuẩn trên thị trường.

Ứng dụng khớp nối nhanh inox loại B trong ngành nào?

Ngành thực phẩm và đồ uống

Camlock Type B được sử dụng trong hệ thống dẫn sữa, bia, nước giải khát, nước tinh khiết, dầu ăn và các loại thực phẩm dạng lỏng.

Ngành hóa chất

Sản phẩm được lắp đặt trên các đường ống vận chuyển axit nhẹ, bazơ, dung môi hữu cơ và nhiều loại hóa chất công nghiệp.

Ngành dầu khí

Khớp nối được dùng trong các hệ thống cấp nhiên liệu, đường ống dẫn dầu, xe bồn và kho chứa xăng dầu.

Ngành xử lý nước

Camlock Type B được ứng dụng trong các hệ thống cấp nước, xử lý nước thải, nước công nghiệp, nước RO và các trạm bơm.

Ngành PCCC

Nhờ khả năng tháo lắp nhanh, sản phẩm được sử dụng trong các hệ thống cấp nước chữa cháy, xe cứu hỏa và các thiết bị bơm lưu động.

Ngành hàng hải và đóng tàu

Inox 316 Type B được sử dụng rộng rãi trên tàu biển, cảng biển và các công trình ven biển nhờ khả năng chống ăn mòn nước mặn.

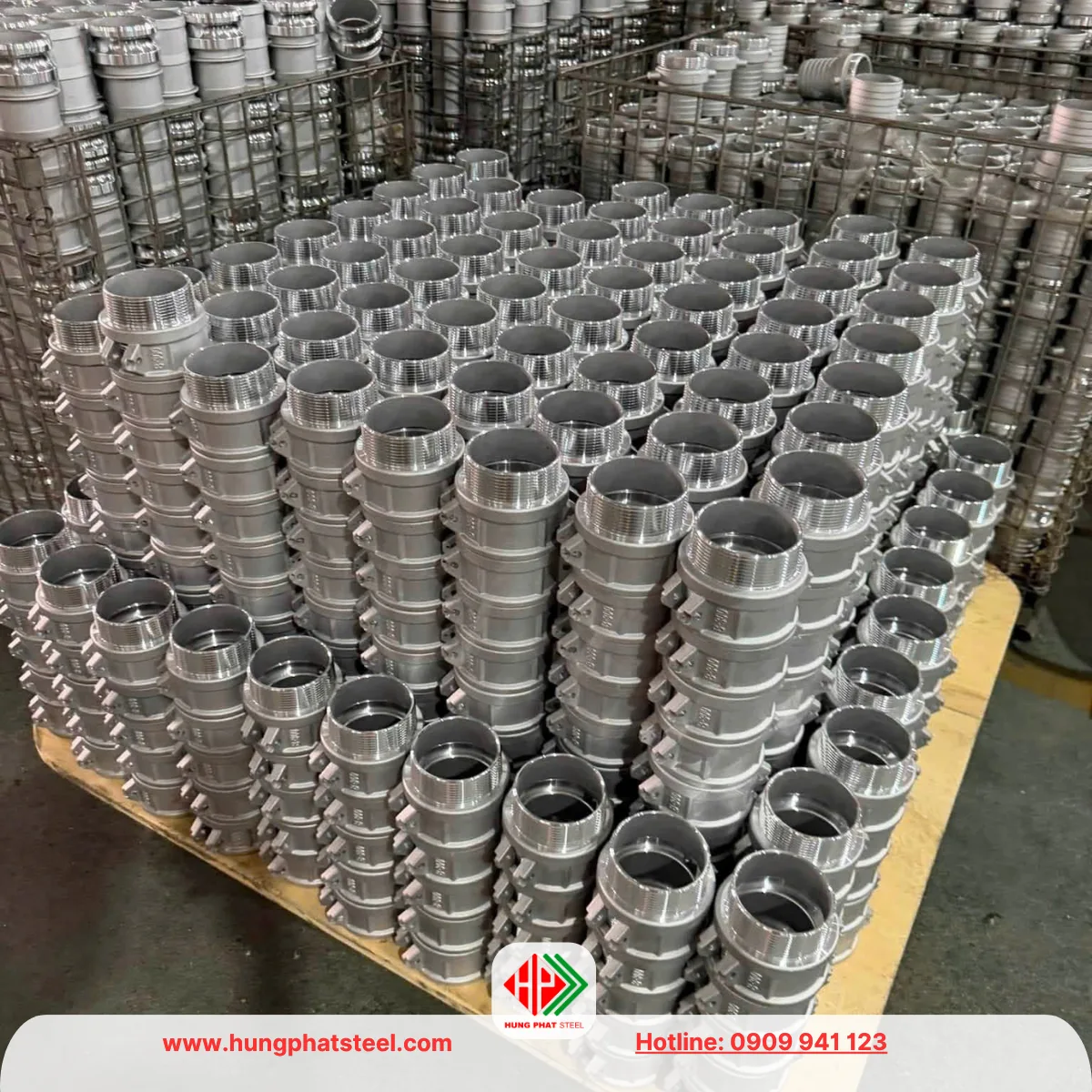

Xuất xứ khớp nối nhanh inox loại B (camlock type B)

Hiện nay, khớp nối nhanh inox Camlock Type B tại Việt Nam chủ yếu được nhập khẩu từ nhiều quốc gia.

Trung Quốc là nguồn cung lớn nhất với ưu điểm đa dạng kích thước, đầy đủ vật liệu inox 201, 304 và 316 cùng mức giá cạnh tranh.

Đài Loan nổi bật với chất lượng gia công tốt, độ hoàn thiện cao và khả năng làm việc ổn định.

Các sản phẩm đến từ Hàn Quốc và Nhật Bản thường được lựa chọn cho các dự án yêu cầu tiêu chuẩn kỹ thuật cao, độ chính xác lớn và tuổi thọ dài.

Ngoài ra còn có các dòng sản phẩm nhập khẩu từ châu Âu và Hoa Kỳ, đáp ứng các tiêu chuẩn khắt khe trong ngành hóa chất, dược phẩm và dầu khí, tuy nhiên giá thành thường cao hơn.

Hiện nay, Việt Nam chưa có nhà máy chuyên sản xuất khớp nối nhanh inox Camlock Type B với quy mô công nghiệp, vì vậy phần lớn sản phẩm trên thị trường là hàng nhập khẩu.

Hướng dẫn lựa chọn Camlock Type B

Để lựa chọn đúng Camlock Type B, cần xác định chính xác kích thước đường ống, tiêu chuẩn ren và môi trường sử dụng.

Đối với hệ thống nước sạch, khí nén hoặc các ứng dụng thông thường, inox 304 là lựa chọn phổ biến nhờ cân bằng giữa chi phí và độ bền.

Nếu hệ thống làm việc với hóa chất, nước biển hoặc môi trường có tính ăn mòn cao, nên sử dụng inox 316 để tăng tuổi thọ và giảm chi phí bảo trì.

Ngoài ra, cũng cần kiểm tra vật liệu gioăng làm kín. Gioăng NBR phù hợp với nước và dầu, trong khi EPDM, FKM (Viton) hoặc PTFE thích hợp hơn cho hóa chất và nhiệt độ cao.

Cung ứng khớp nối nhanh inox loại B (camlock type B)

Thép Hùng Phát là đơn vị chuyên nhập khẩu và phân phối khớp nối nhanh inox Camlock Type B với đầy đủ quy cách từ DN15 (1/2″) đến DN150 (6″), sử dụng các vật liệu inox 201, inox 304 và inox 316. Sản phẩm được gia công theo các tiêu chuẩn ren BSP, BSPT, NPT, NPS và DIN, tương thích với nhiều hệ thống đường ống công nghiệp.

Bên cạnh Type B, Thép Hùng Phát còn cung cấp đầy đủ các dòng Camlock Type A, Type C, Type D, Type E, Type F, Type DC và Type DP, đáp ứng nhu cầu kết nối nhanh trong các lĩnh vực thực phẩm, hóa chất, dầu khí, xử lý nước, PCCC và đóng tàu.

Với nguồn hàng ổn định, đầy đủ chứng từ CO, CQ, tư vấn kỹ thuật chuyên sâu và giao hàng trên toàn quốc, Thép Hùng Phát mang đến giải pháp kết nối đường ống an toàn, bền bỉ và hiệu quả cho nhiều công trình và dự án.
