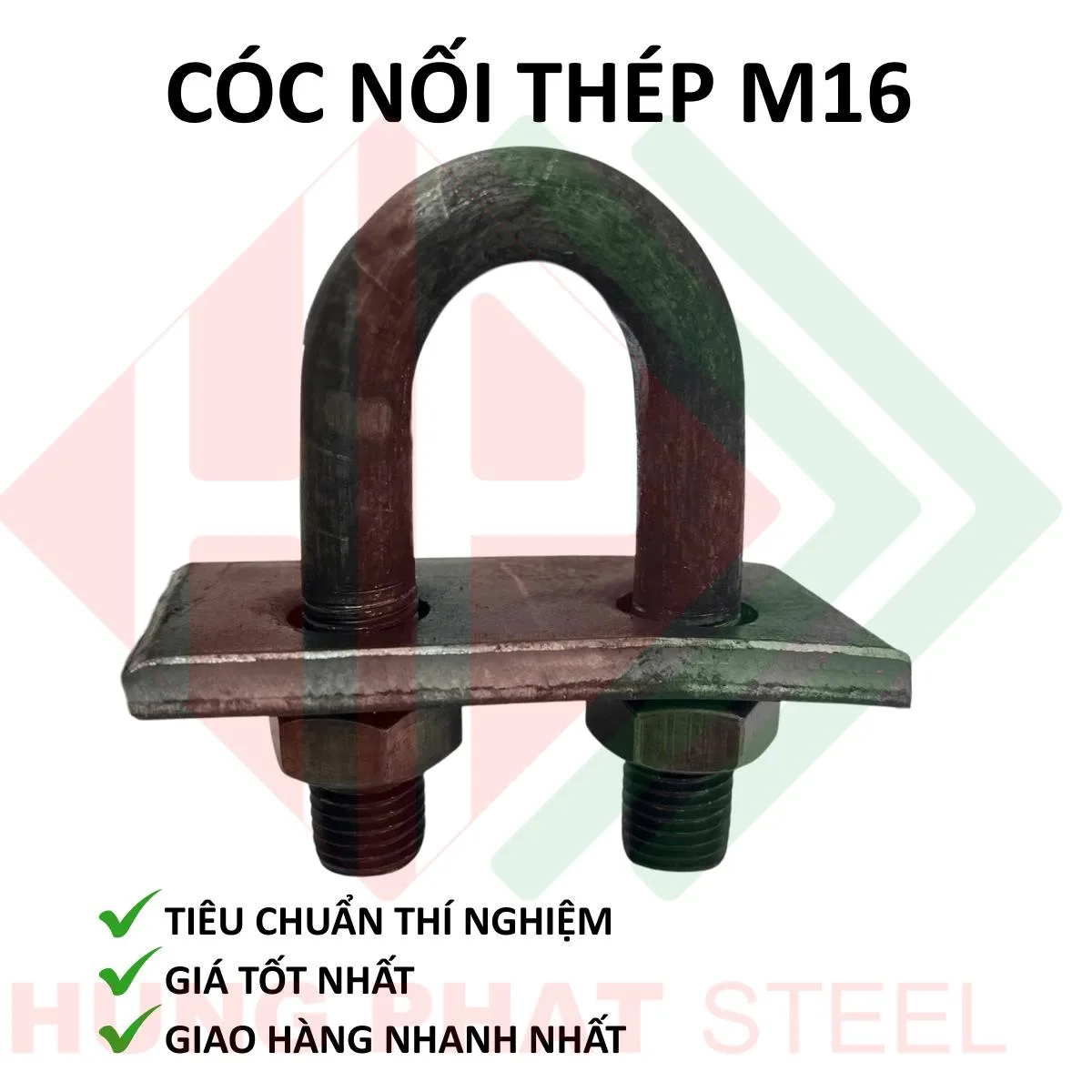

CÓC NỐI THÉP M16

Mô tả

Cóc nối thép M16 hay còn gọi là U-bolt M16. Là dòng phụ kiện cóc nối thép chuyên dùng trong ngành công nghiệp xây dựng thi công cọc khoan nhồi và tường vây. Với đường kính thép chủ (cốt chủ) là M16.

Bài viết này sẽ cung cấp góc nhìn toàn diện về cóc nối thép M16, bao gồm khái niệm, cấu tạo, thông số kỹ thuật, vật liệu sản xuất, tiêu chuẩn liên quan, ứng dụng và những lưu ý trong quá trình sử dụng.

CÓC NỐI THÉP M16 D25 D28 D32

Trong số các giải pháp kết nối, cóc nối thép M16 nổi lên như một phương án hiệu quả và thông dụng, được sử dụng rộng rãi trong nhiều công trình dân dụng và công nghiệp.

Thông số kỹ thuật cơ bản

Các thông số điển hình của cóc nối thép M16 có thể bao gồm:

• Đường kính ren: M16 (16mm)

• Bước ren: 2.0 mm

• Chiều dài ren: 25 – 50 mm (tuỳ thiết kế)

• Chiều dài tổng thể: 50 – 100 mm

• Loại ren: ren thô hoặc ren mịn (tùy yêu cầu kỹ thuật)

• Lực siết khuyến nghị: 70 – 120 Nm

• Tải trọng chịu kéo: 40 – 70 kN (tuỳ cấp bền)

Các thông số này có thể thay đổi tùy thuộc vào mục đích sử dụng, cấp bền vật liệu và tiêu chuẩn sản xuất.

Cóc nối thép M16 là gì?

Cóc nối thép M16 là một dạng phụ kiện thép dùng để liên kết các thanh thép trong lồng thép cọc khoan nhồi hoặc kết cấu bê tông cốt thép. Được thiết kế với ren trong, ren ngoài hoặc dạng u-bolt, cóc nối thép M16 cho phép cố định chắc chắn hai thanh cốt thép lại với nhau, đảm bảo yêu cầu về kỹ thuật và an toàn thi công.

Ký hiệu “M16” thể hiện đường kính danh định của ren – tức ren có kích thước danh nghĩa 16mm – phù hợp với các thanh thép D16 hoặc các kết cấu cần liên kết tương đương.

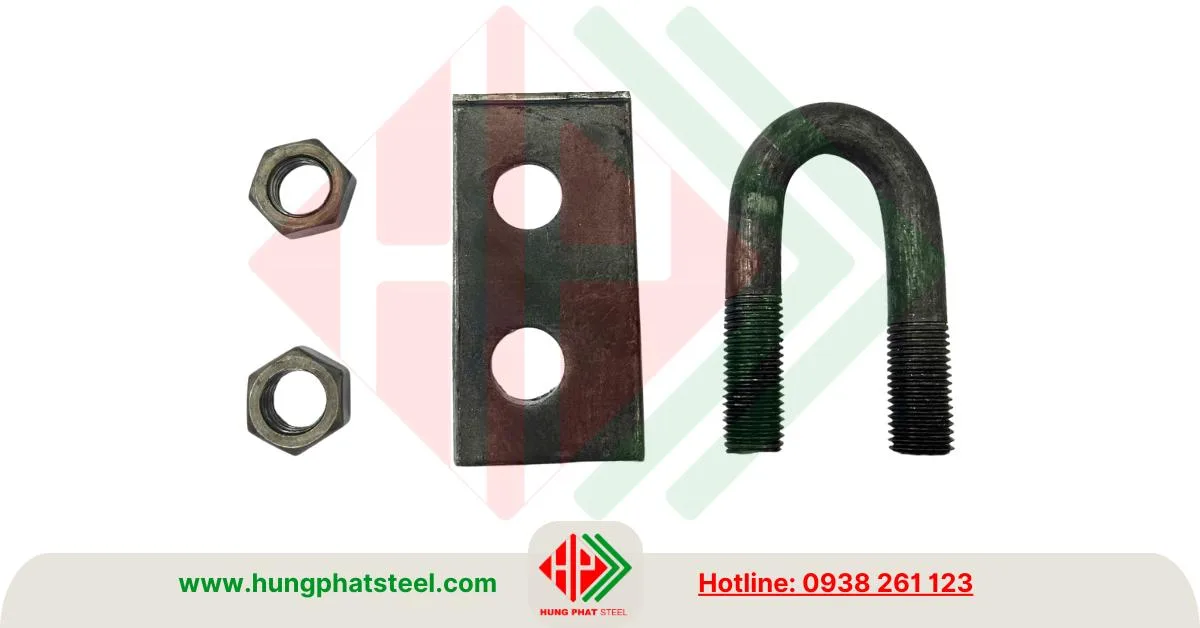

Cấu tạo cơ bản của cóc nối thép M16

Một bộ cóc nối M16 tiêu chuẩn thường gồm:

• Thân cóc nối: Được tiện ren trong (hoặc ngoài) để bắt vít hoặc thanh ren.

• Bu lông/ốc vít: Dùng để siết chặt, đảm bảo liên kết không bị trượt.

• Chốt khóa hoặc đai xiết: Tùy vào thiết kế, giúp tăng độ chắc chắn cho mối nối.

• Một số dòng có thể đi kèm long đen/vòng đệm: Giúp tăng khả năng chịu lực và giảm ma sát khi siết chặt.

Thiết kế của cóc nối Ublot M16 có thể thay đổi tùy vào công năng cụ thể, ví dụ: cóc nối dạng 2 đầu, dạng u-bolt, dạng khớp nối chịu lực cao…

Vật liệu sản xuất

Cóc nối thép M16 thường được chế tạo từ:

• Thép CT3: Loại thép carbon phổ thông, dễ gia công và có độ bền vừa phải. Phù hợp với các công trình không yêu cầu tải trọng quá cao.

• Thép S45C: Có hàm lượng carbon cao hơn, độ cứng và độ bền kéo tốt hơn, phù hợp với liên kết chịu lực lớn.

• Thép hợp kim (như SCM440): Được sử dụng trong các công trình yêu cầu khả năng chịu mỏi, chịu tải cao.

Ngoài ra, các sản phẩm cóc nối thường được xử lý bề mặt nhằm tăng tuổi thọ và khả năng chống ăn mòn:

• Mạ kẽm nhúng nóng: Phù hợp với môi trường ẩm ướt, chống rỉ sét cao.

• Xi mạ điện phân (xi trắng, xanh): Tăng thẩm mỹ và chống gỉ nhẹ.

• Sơn chống gỉ hoặc sơn epoxy: Cho các công trình ngoài trời hoặc vùng ven biển.

Giá bán cóc nối thép M16

• Giá có thể dao động từ 6.000 – 15.000 VNĐ/chiếc tùy vào số lượng, vật liệu và tiêu chuẩn kỹ thuật yêu cầu.

• Lưu ý: Giá chỉ mang tính tham khảo, có thể thay đổi theo từng thời điểm do biến động nguyên vật liệu và chi phí sản xuất.

Cấp bền của cóc nối M16

• Cóc nối thép M16 thông thường đạt cấp bền từ 5.6 đến 8.8, trong đó:

  • Cấp bền 5.6 phù hợp cho kết cấu thông thường

  • Cấp bền 8.8 trở lên dành cho yêu cầu kỹ thuật cao, truyền lực lớn

• Vật liệu sản xuất ảnh hưởng trực tiếp đến cấp bền – thường sử dụng thép tôi cứng và gia công chính xác bằng CNC.

Thí nghiệm kiểm tra chất lượng

• Các loại thí nghiệm được thực hiện để kiểm tra khả năng chịu lực và độ an toàn của cóc nối M16 gồm:

  • Thí nghiệm kéo: Kiểm tra độ chịu lực kéo trục dọc, thường thực hiện theo TCVN hoặc ASTM

  • Thí nghiệm nén hoặc xoắn (nếu yêu cầu đặc biệt trong thiết kế)

  • Kiểm tra kích thước và dung sai ren bằng dụng cụ đo chuyên dụng

  • Kiểm tra mối hàn hoặc lớp mạ kẽm để đảm bảo không bị ăn mòn

Tiêu chuẩn áp dụng

• Cóc nối M16 thường được sản xuất và kiểm soát theo một số tiêu chuẩn phổ biến sau:

  • TCVN 1916:1995 – Bulông, đai ốc – Yêu cầu kỹ thuật

  • ASTM A563/A194 – Tiêu chuẩn Mỹ về đai ốc thép hợp kim

  • BS EN ISO 898-2 – Tiêu chuẩn châu Âu về cơ tính của đai ốc

  • TCVN 7888:2014 – Cọc khoan nhồi – Yêu cầu kỹ thuật thi công và nghiệm thu

  • TCVN 9393:2012 – Thí nghiệm kiểm tra liên kết thép trong kết cấu móng

Cóc nối thép M16 là vật tư quan trọng trong thi công lồng thép cọc khoan nhồi, giúp đảm bảo liên kết an toàn, truyền lực hiệu quả. Khi chọn mua, cần lưu ý về cấp bền, độ chính xác gia công, tiêu chuẩn kiểm định và đơn vị cung cấp uy tín để đảm bảo chất lượng công trình. Trong đó, Thép Hùng Phát là một trong những đơn vị chuyên gia công và cung cấp cóc nối M16 theo yêu cầu kỹ thuật, đủ chứng chỉ chất lượng và hỗ trợ thí nghiệm kèm theo nếu cần.

Ưu điểm vượt trội của cóc nối thép M16

1. Liên kết chắc chắn: Với khả năng chịu lực tốt, cóc nối Ubolt M16 giúp đảm bảo mối nối cốt thép bền vững, không xê dịch trong quá trình đổ bê tông.

2. Dễ thi công: Cóc nối được lắp đặt bằng cơ khí đơn giản, không cần hàn hoặc thiết bị đặc biệt, tiết kiệm thời gian và nhân công.

3. Tái sử dụng: Nếu không bị rỉ hoặc biến dạng, cóc nối M16 có thể tháo ra và tái sử dụng cho nhiều công trình khác nhau.

4. Chống ăn mòn tốt: Với bề mặt được xử lý mạ kẽm hoặc sơn chống gỉ, sản phẩm có độ bền cao trong môi trường ẩm ướt, đặc biệt phù hợp với cọc khoan nhồi.

5. Tính linh hoạt cao: Có thể áp dụng cho nhiều loại thanh thép (phi 16, phi 18…) và thích hợp với nhiều phương pháp thi công khác nhau.

Ứng dụng phổ biến

Cóc nối Ubolt M16 hiện nay được ứng dụng rộng rãi trong:

• Cọc khoan nhồi: Nối các thanh cốt thép trong lồng cốt thép dọc thân cọc.

• Tường vây, hố móng: Nối thép chịu lực trong kết cấu ngầm.

• Kết cấu thép tiền chế: Liên kết các thanh giằng, thanh chống, cấu kiện chịu lực.

• Công trình dân dụng, cầu đường, nhà xưởng: Nơi yêu cầu mối nối cơ học nhanh, ổn định và kiểm soát được chất lượng.

Những lưu ý khi sử dụng cóc nối thép M16

• Chọn đúng cấp bền: Tùy vào tải trọng công trình mà chọn cóc nối có cấp bền phù hợp (ví dụ 4.6, 5.6, 8.8…).

• Kiểm tra ren: Ren phải được gia công chính xác, không bị sứt mẻ để bảo đảm lực siết ổn định.

• Không lạm dụng tái sử dụng: Nếu có dấu hiệu mài mòn hoặc gỉ sét, tuyệt đối không tái sử dụng.

• Lắp đặt đúng kỹ thuật: Cần siết đúng lực siết khuyến nghị để tránh bị trượt hoặc tuôn ren.

• Bảo quản nơi khô ráo: Tránh để cóc nối tiếp xúc trực tiếp với nước hoặc môi trường có độ ẩm cao trước khi sử dụng.

Địa chỉ cung cấp cóc nối thép M16 chất lượng

Nếu bạn đang tìm kiếm đơn vị cung cấp cóc nối Ubolt M16 uy tín, chất lượng cao, có khả năng giao hàng nhanh và giá thành cạnh tranh, hãy liên hệ với Thép Hùng Phát – đơn vị chuyên sản xuất và phân phối vật tư xây dựng, đặc biệt là cóc nối thép, cọc khoan nhồi, phụ kiện siêu âm và vật tư cơ khí theo yêu cầu.

Thép Hùng Phát cam kết:

• Sản phẩm đạt chuẩn TCVN – ASTM – ISO.

• Có đầy đủ chứng chỉ CO/CQ.

• Gia công theo bản vẽ – theo yêu cầu riêng.

• Giá cạnh tranh – giao hàng toàn quốc.

Cóc nối thép M16 là giải pháp kỹ thuật đáng tin cậy cho các công trình yêu cầu liên kết cốt thép bền chắc, dễ lắp đặt và tiết kiệm chi phí. Với những ưu điểm vượt trội, sản phẩm này đang ngày càng được sử dụng rộng rãi trong các công trình nền móng, cọc khoan nhồi và kết cấu thép công nghiệp. Việc lựa chọn đúng loại cóc nối, đảm bảo tiêu chuẩn kỹ thuật và hợp tác với Thép Hùng Phát sẽ giúp nâng cao hiệu quả và độ an toàn của toàn bộ công trình.

Một số loại cóc nối thép M16 thông dụng

1.Cóc nối thép M16-D25-D25

2.Cóc nối thép M16-4D25

Quy trình thi công lắp dựng lồng thép cọc khoan nhồi theo TCVN

1. Căn cứ tiêu chuẩn

Quy trình thi công lắp dựng lồng thép được thực hiện theo các tiêu chuẩn Việt Nam hiện hành, bao gồm:

• TCVN 4453:1995 – Kết cấu bê tông và bê tông cốt thép – Thi công và nghiệm thu.

• TCVN 10304-1:2014 – Cọc khoan nhồi – Phần 1: Thi công và nghiệm thu.

• TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.

• Các tiêu chuẩn liên quan đến vật liệu như TCVN 1651-1:2008 (thép cốt bê tông), TCVN 1916:1995 (bu lông – đai ốc – vòng đệm).

2. Chuẩn bị trước khi lắp dựng

a. Kiểm tra vật liệu:

• Kiểm tra thép (đường kính, độ dài, chủng loại) đúng thiết kế.

• Kiểm tra cóc nối UBolt M16: bề mặt sạch sẽ, không rỉ sét, ren đúng chuẩn M16, không bị mòn hoặc lệch tâm.

• Đảm bảo có đầy đủ bu lông, long đen nếu đi kèm.

b. Dụng cụ và thiết bị:

• Dụng cụ cắt – uốn thép, máy hàn (nếu cần).

• Cần cẩu hoặc palang nâng lồng thép.

• Cờ lê siết cóc nối đúng lực siết khuyến nghị (70–120 Nm cho M16).

• Thước thép, máy thủy bình kiểm tra cao độ.

3. Gia công lồng thép

a. Cắt – uốn cốt thép:

• Thép được cắt và uốn đúng thiết kế hình học (đường kính, chiều dài, bước xoắn của thép đai…).

• Thép chủ, thép đai, thép tăng cường cần được phân loại rõ ràng.

b. Hàn/ghép các đoạn thép:

• Các đoạn thép chủ có thể hàn hoặc ghép bằng cóc nối Ubolt M16.

• Trường hợp không hàn tại công trường, sử dụng cóc nối M16 để nối các đoạn thép chủ:

  • Làm sạch đầu thanh thép.

  • Luồn thanh thép vào cóc nối, đảm bảo chiều sâu ren ăn khớp tối thiểu 25 mm.

  • Siết chặt bu lông bằng cờ lê lực.

  • Đảm bảo khe hở giữa hai đầu thanh ≤ 1 mm.

  • Kiểm tra bằng tay để đảm bảo không xoay được sau khi siết.

c. Định vị cữ thép:

• Gắn các cữ định vị (spacer) đúng vị trí, đảm bảo khoảng cách đều giữa lồng thép và thành hố khoan (thường từ 7–10 cm).

• Cữ định vị có thể dùng loại bê tông đúc sẵn, nhựa hoặc con kê thép.

4. Lắp dựng lồng thép

a. Hạ lồng thép:

• Lồng thép được hạ vào hố khoan bằng cần cẩu hoặc thiết bị nâng.

• Nếu lồng quá dài, chia thành từng đoạn và dùng cóc Ubolt M16 để nối các đoạn lại trong hố khoan hoặc trước khi thả.

• Đảm bảo độ thẳng đứng của lồng bằng máy kiểm tra nghiêng hoặc dây dọi.

b. Nối các đoạn lồng bằng cóc nối M16:

• Đảm bảo các đoạn lồng thép ăn khớp đúng chiều, đúng vị trí.

• Sử dụng tối thiểu 3 cóc nối M16 mỗi mối nối, phân bố đều xung quanh chu vi thép chủ.

• Siết cóc đúng lực, không được để mối nối lỏng hoặc lệch trục.

• Kiểm tra và điều chỉnh thẳng đứng sau khi nối.

c. Cố định đầu trên:

• Sau khi lồng được thả xong, chừa thép nhô lên để đấu nối với kết cấu đài móng.

• Đảm bảo không thay đổi hình học của lồng trong suốt quá trình lắp đặt.

5. Kiểm tra và nghiệm thu

a. Kiểm tra hình học:

• Đường kính lồng, chiều dài, vị trí thép chủ – thép đai đúng thiết kế.

• Kiểm tra bằng thước thép, thước dây hoặc thước kẹp.

b. Kiểm tra vị trí cữ và cóc nối:

• Cữ định vị đặt đúng số lượng, đúng vị trí.

• Cóc nối M16 được lắp đầy đủ, siết đúng lực.

• Không có dấu hiệu lỏng, trượt, hở hoặc xoay khi kiểm tra bằng tay.

c. Ghi nhận nhật ký thi công:

• Ghi lại toàn bộ quá trình lắp dựng, kết quả kiểm tra.

• Chụp ảnh các mối nối cóc M16 và lưu trữ hồ sơ kỹ thuật.

6. Một số lưu ý khi sử dụng cóc nối M16 trong thi công

• Không sử dụng lại cóc nối đã hỏng, gỉ sét hoặc mòn ren.

• Không thay thế bằng cóc nối khác đường kính (ví dụ M12 hoặc M20).

• Nên siết cóc theo cặp chéo để phân bố lực đều.

• Không sử dụng cóc nối cho các thanh có bề mặt không tròn hoặc bị bóp méo.

Việc thi công lắp đặt lồng thép đúng quy trình theo TCVN là yếu tố then chốt giúp đảm bảo chất lượng và độ bền vững cho cọc khoan nhồi. Việc sử dụng cóc nối thép M16 không chỉ giúp tiết kiệm thời gian thi công mà còn đảm bảo khả năng liên kết chắc chắn, đặc biệt ở các đoạn nối giữa các thanh thép dài. Để đảm bảo hiệu quả, cần lựa chọn đúng loại cóc nối, lắp đặt đúng kỹ thuật và tuân thủ quy trình kiểm tra nghiêm ngặt.

Sản phẩm cóc nối M16 tại Thép Hùng Phát

Thép Hùng Phát là nhà sản xuất cóc nối thép chất lượng cao, giá cả tốt nhất thị trường hiện nay. Xem chi tiết báo giá và quy trình sản xuất cóc nối thép của Hùng Phát

• Được gia công sản xuất từ những mác thép chất lượng cao như SS440, CT3, SC45.. Với tiêu chuẩn sản xuất ASTM A53, ASTM A106
• Đội ngũ nhân viên tay nghề cao, chuyên nghiệp
• Gia công sản xuất Cóc nối thép M16 với độ hoàn thiện cao, chính xác.
• Sản lượng gia công lớn, thời gian hoàn thành nhanh chóng
• Giao hàng đúng tiến độ công trình
• Chất lượng và số lượng sản phẩm đúng như đã cam kết

Quy trình đặt hàng Ublot M16 tại Thép Hùng Phát

• B1.Liên hệ với chúng tôi qua Hotline 0971 960 496 để được tư vấn và báo giá
• B2.Chúng tôi lên kế hoạch cho bộ phận sản xuất
• B3.Đóng gói và giao ra công trình cho quý khách

Tại sao nên đặt hàng Cóc nối M16 tại Thép Hùng Phát

1. Thép Hùng Phát là đơn vị có nhiều năm trong ngành sản xuất vật tư cọc khoan nhồi, ống siêu âm…v.v.
2. Đội ngũ nhân viên tận tâm, trách nhiệm
3. Thép Hùng Phát cam kết cung cấp hóa đơn chứng từ cho khách hàng đầy đủ.
