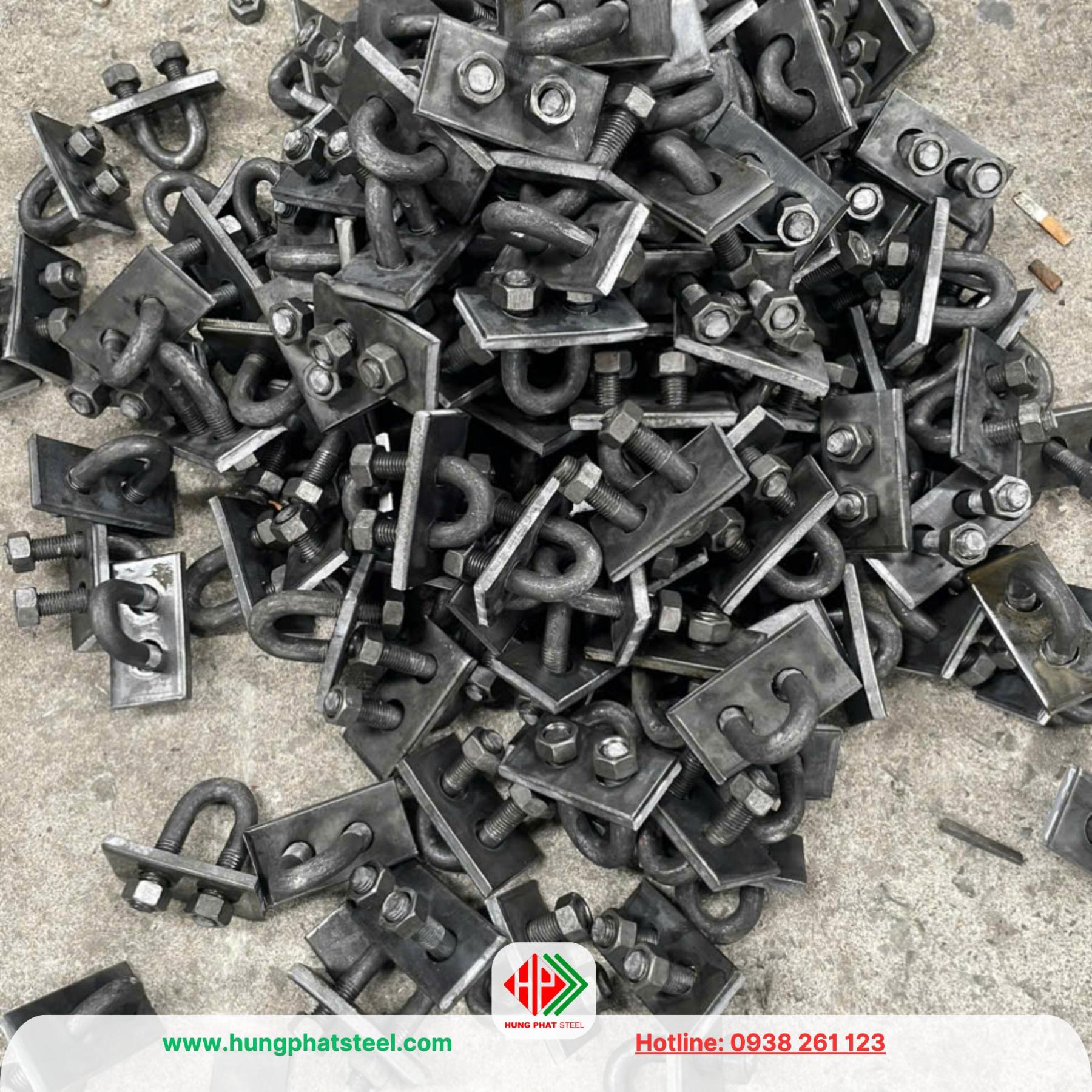

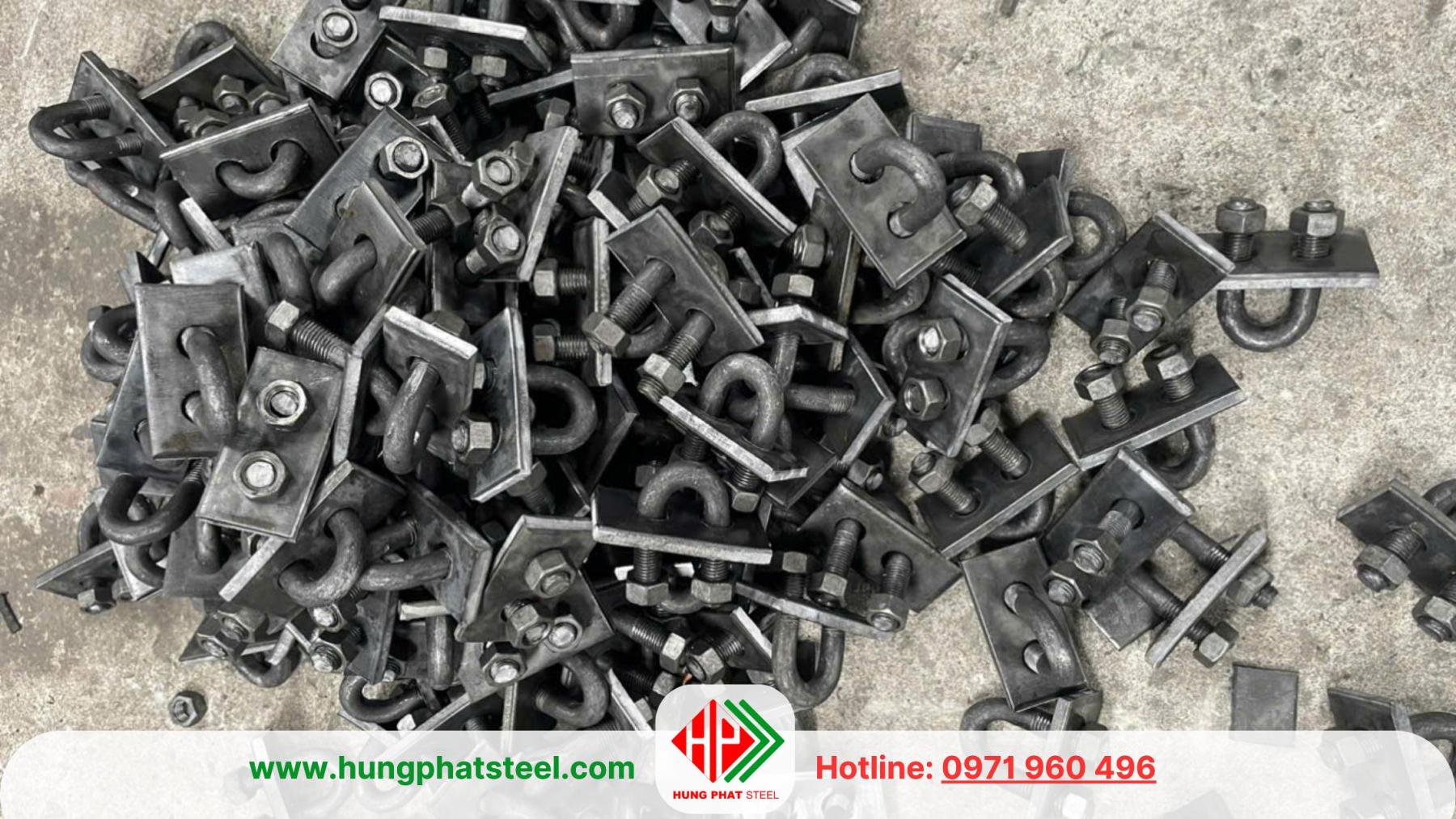

CÓC NỐI THÉP M14

Mô tả

Cóc nối thép M14 hay còn gọi là U-Bolt M14. Là sản phẩm phụ kiện chuyên dùng trong thi công cọc khoan nhồi và tường vây. Với đường kính thép chủ (cốt chủ) là M14.

• Trong lĩnh vực thi công cọc khoan nhồi – một trong những kỹ thuật nền móng phổ biến nhất hiện nay, việc liên kết các đoạn lồng thép với nhau sao cho đảm bảo chắc chắn, đúng thiết kế và an toàn thi công là yếu tố quan trọng.
• Một trong những sản phẩm đóng vai trò then chốt trong giai đoạn lắp dựng lồng thép chính là cóc nối thép, đặc biệt là cóc nối thép M14, với đường kính bulong 14mm.

Thông tin đầy đủ về cóc nối thép M14

Đây là loại phụ kiện phổ biến trong thi công các cọc khoan nhồi cỡ trung bình và lớn, mang lại nhiều lợi ích vượt trội so với phương pháp hàn truyền thống.

1. Thông số kỹ thuật cơ bản

• Thép: Carbon CT3, S45C…
• Bề mặt: thép đen, xi trắng xanh, thép mạ kẽm nhúng nóng…
• Tiêu chuẩn: tiêu chuẩn Việt Nam 1916:1995
• Quy cách: Theo bản vẽ
• Thương hiệu: Thép Hùng Phát
• Nơi sản xuất: Việt Nam. Một trong những sản phẩm cóc nối thép được sản xuất bởi Thép Hùng Phát

Lưu ý: Cóc nối M14 thường được sử dụng với lồng thép có đường kính từ 600mm đến 1200mm, sử dụng thép D22 – D32 là phổ biến.

Cấu tạo chi tiết của cóc nối thép M14

Một bộ cóc nối M14 hoàn chỉnh thường bao gồm các thành phần:

• Thân cóc (U-bolt hoặc cóc đơn/cóc đôi): Thường được dập nguội hoặc đúc theo hình dạng chữ U, có tai để siết bulong.

• Bulong M14 (đường kính 14mm): Được ren theo tiêu chuẩn, thường có chiều dài từ 40mm đến 60mm.

• Đai ốc và vòng đệm: Đi kèm để vặn chặt và chống lỏng trong quá trình rung động.

• Lỗ bắt bulong: Gia công chính xác đảm bảo bulong siết đúng tâm.

Một số loại cóc còn được thiết kế có rãnh khía hoặc ngàm nhằm tăng khả năng bám dính vào thân thép, tránh trượt.

Cóc nối M14 là gì?

• Cóc nối thép M14 là một loại phụ kiện cơ khí dạng bulong kẹp, có cấu tạo gồm thân cóc được tiện ren hoặc gia công ren theo tiêu chuẩn, kết hợp cùng bulong M14 đi kèm để siết chặt.
• Cóc được sử dụng để liên kết các đoạn lồng thép với nhau trong quá trình hạ lồng vào hố khoan, đặc biệt trong thi công cọc khoan nhồi – nơi yêu cầu việc nối nhanh, chắc chắn và đảm bảo sai số nhỏ.
• Cóc nối M14 có thể được làm từ thép thường, thép mạ kẽm hoặc gang cầu tùy yêu cầu công trình, tuy nhiên loại bằng thép cacbon mạ kẽm hoặc sơn chống gỉ là lựa chọn thông dụng nhất để đảm bảo độ bền, chống ăn mòn trong môi trường thi công ngoài trời hoặc ngập nước.

Một số mẫu cóc nối M14 thông dụng

1.Cóc nối M14-D28-D28

2.Cóc nối M14-D25-D25

3.Cóc nối M14-D22-D22

4.Cóc nối M14-D20-D20

Cấp Bền, Thí Nghiệm và Tiêu Chuẩn Cóc Nối Thép M14

1. Cấp Bền

• Cấp 4.8: Giới hạn chảy 320 MPa, cường độ kéo 400 MPa. Dùng cho công trình tải trọng thấp, môi trường khô.
• Cấp 5.8: Giới hạn chảy 420 MPa, cường độ kéo 520 MPa. Phù hợp cọc khoan nhồi, tường vây tải trung bình.
• Cấp 8.8: Giới hạn chảy 640 MPa, cường độ kéo 800 MPa. Dùng cho công trình tải cao, môi trường khắc nghiệt.
• Thép không gỉ (SUS304/SUS316): Cường độ kéo 520-700 MPa, chống ăn mòn tốt, dùng ở vùng biển hoặc đất nhiễm mặn.
• Vật liệu: Thép cacbon (CT3, Q235), thép hợp kim (40Cr), hoặc thép không gỉ.

2. Thí Nghiệm

• Thí nghiệm kéo: Kiểm tra giới hạn chảy, cường độ kéo (TCVN 7472:2005, ISO 898-1).
• Thí nghiệm cắt: Đánh giá khả năng chịu lực cắt (TCVN 1916:1995, ASTM A307).
• Thí nghiệm lớp phủ: Kiểm tra độ dày, độ bám dính mạ kẽm (ASTM A153, ASTM B633), thử phun muối chống ăn mòn.
• Đơn vị kiểm định: QUATEST 3 hoặc trung tâm uy tín.

3. Tiêu Chuẩn

• Sản xuất: TCVN 1916:1995 (bu lông), TCVN 7472:2005, ASTM A307, ISO 898-1.
• Mạ kẽm: ASTM A153 (nhúng nóng), ASTM B633 (mạ điện).
• Ứng dụng: Đảm bảo cố định lồng thép trong cọc khoan nhồi, tường vây, chịu lực và chống ăn mòn tốt.

Giá bán cóc nối thép M14 tham khảo

Vai trò của cóc nối thép M14 trong thi công cọc khoan nhồi

Trong thi công cọc khoan nhồi, việc hạ lồng thép xuống hố khoan sâu hàng chục mét phải diễn ra từng đoạn. Khi đó, việc nối các đoạn lồng thép với nhau phải đảm bảo:

• Nhanh chóng và chính xác để không làm gián đoạn thi công.

• Độ đồng trục cao để tránh lệch trục lồng, gây ảnh hưởng đến chất lượng bê tông và chịu lực.

• An toàn tuyệt đối trong quá trình thả lồng.

• Tháo lắp dễ dàng, thuận tiện tái sử dụng.

Cóc nối U-bolt M14 đáp ứng đầy đủ các yêu cầu trên. Với thao tác lắp đơn giản – chỉ cần đưa cóc vào vị trí và siết bulong bằng cờ lê – sản phẩm này giúp tiết kiệm đáng kể thời gian thi công, giảm phụ thuộc vào hàn điện và hạn chế rủi ro do thời tiết.

Lý do nên chọn cóc nối M14 thay vì hàn cố định

Trong nhiều công trình truyền thống, việc nối các đoạn lồng thép được thực hiện bằng cách hàn đối đầu hoặc hàn giáp mép. Tuy nhiên, phương pháp này tồn tại nhiều bất cập:

• Mất thời gian chuẩn bị máy hàn và thao tác lâu.

• Không an toàn trong điều kiện mưa gió hoặc công trường chật hẹp.

• Không thể tái sử dụng.

• Khó đảm bảo đồng trục.

Trong khi đó, cóc nối M14 có thể tái sử dụng nhiều lần, thi công đơn giản, và được chuẩn hóa từ nhà sản xuất nên độ chính xác cao.

Ưu thế nổi bật của cóc nối thép M14

Một số lợi thế tiêu biểu khi sử dụng cóc M14:

• Chịu lực tốt, chống rung: Thiết kế chặt chẽ, ôm khít giúp chịu tải lớn và không bị rung lắc.

• Độ bền cao: Gia công từ thép chống gỉ hoặc mạ kẽm nhúng nóng, đảm bảo không ăn mòn dù thi công trong môi trường ẩm ướt.

• Lắp đặt dễ dàng: Không cần thợ lành nghề, chỉ cần 1-2 công nhân có thể thao tác nhanh gọn.

• Tái sử dụng nhiều lần: Sau khi đổ bê tông, cóc có thể tháo ra khỏi lồng và dùng lại cho các vị trí khác.

• Tiết kiệm chi phí: Giảm chi phí nhân công, máy móc và thời gian thi công.

Các công trình sử dụng:

Cóc nối U-Bolt M14 được sử dụng rộng rãi trong các loại công trình có cọc khoan nhồi như:

• Các công trình dân dụng và nhà cao tầng.

• Cầu đường và hạ tầng giao thông.

• Dự án metro, hầm chui.

• Cảng biển, bến tàu.

• Công trình xử lý nền móng yếu, dự án ven sông, ven biển.

Ngoài ra, trong một số trường hợp đặc biệt, cóc M14 còn được sử dụng để định vị tạm thanh giằng, cừ thép hoặc trong các hệ giằng móng tạm.

Lưu ý khi chọn mua cóc nối thép M14

Khi lựa chọn cóc U-Bolt M14 cho công trình, nhà thầu nên lưu ý một số tiêu chí sau:

1. Chọn đơn vị sản xuất uy tín: Nên ưu tiên các đơn vị chuyên gia công cơ khí xây dựng, có kiểm định chất lượng đầu ra như Thép Hùng Phát, Thép Vinh Phú…

2. Kiểm tra kích thước thực tế: Đảm bảo bulong đúng chuẩn M14, thân cóc dày dặn, không cong vênh.

3. Chất lượng bề mặt: Ưu tiên loại được mạ kẽm nhúng nóng để đảm bảo chống gỉ lâu dài.

4. Hàng có sẵn số lượng lớn: Phù hợp với các công trình thi công liên tục, cần cung ứng nhanh.

5. Giá thành hợp lý: Nên so sánh giá giữa các nhà phân phối và hỏi rõ chính sách đổi trả nếu có lỗi kỹ thuật.

Cóc nối U-Bolt M14 không chỉ là một phụ kiện đơn giản, mà còn là mắt xích quan trọng giúp đảm bảo sự an toàn, chính xác và hiệu quả trong thi công cọc khoan nhồi. Việc lựa chọn loại cóc chất lượng, phù hợp với yêu cầu kỹ thuật sẽ giúp giảm thiểu rủi ro, tiết kiệm chi phí và đẩy nhanh tiến độ thi công. Nếu bạn đang tìm kiếm giải pháp kết nối lồng thép hiệu quả, an toàn và dễ thi công – cóc nối U-Bolt M14 chắc chắn là lựa chọn đáng cân nhắc.

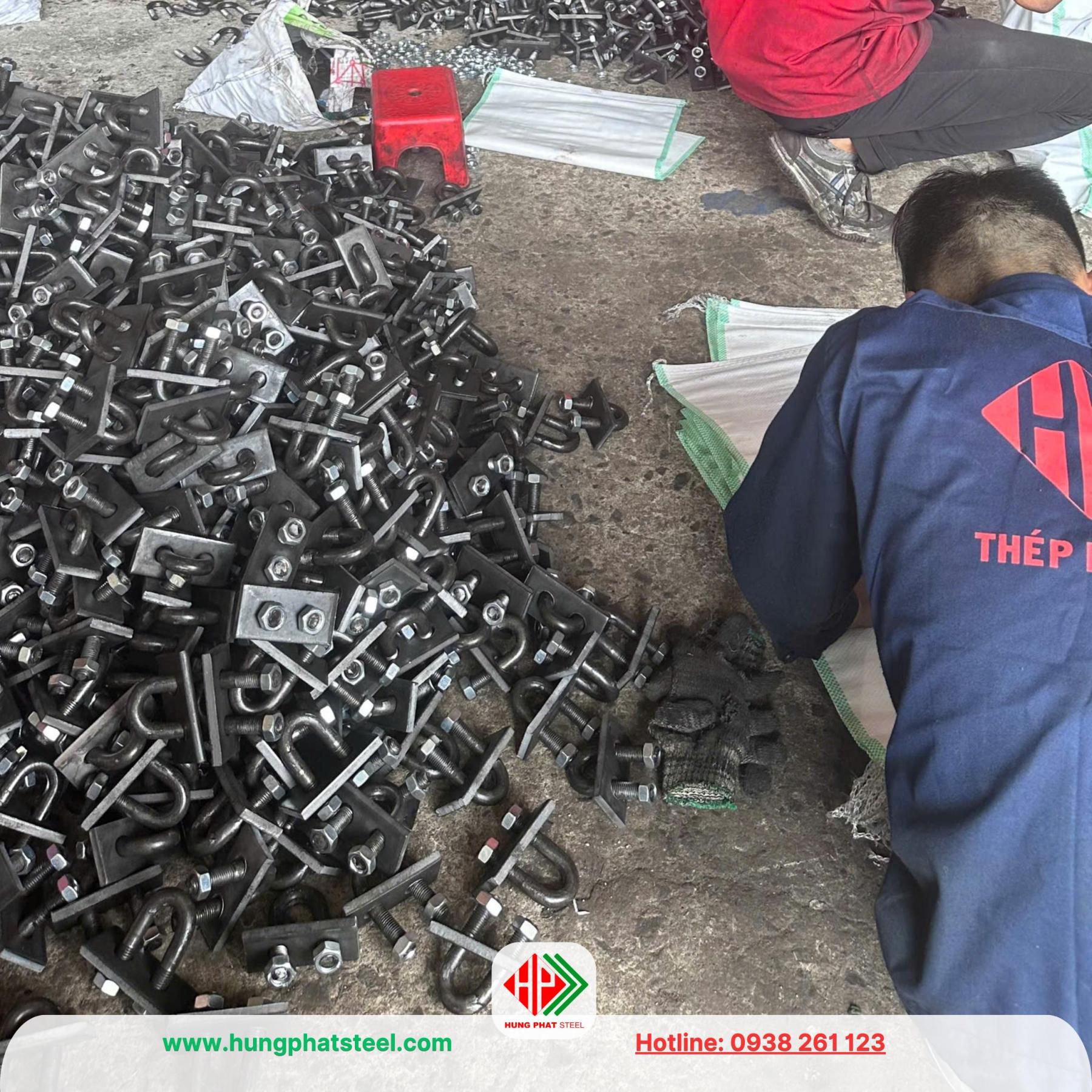

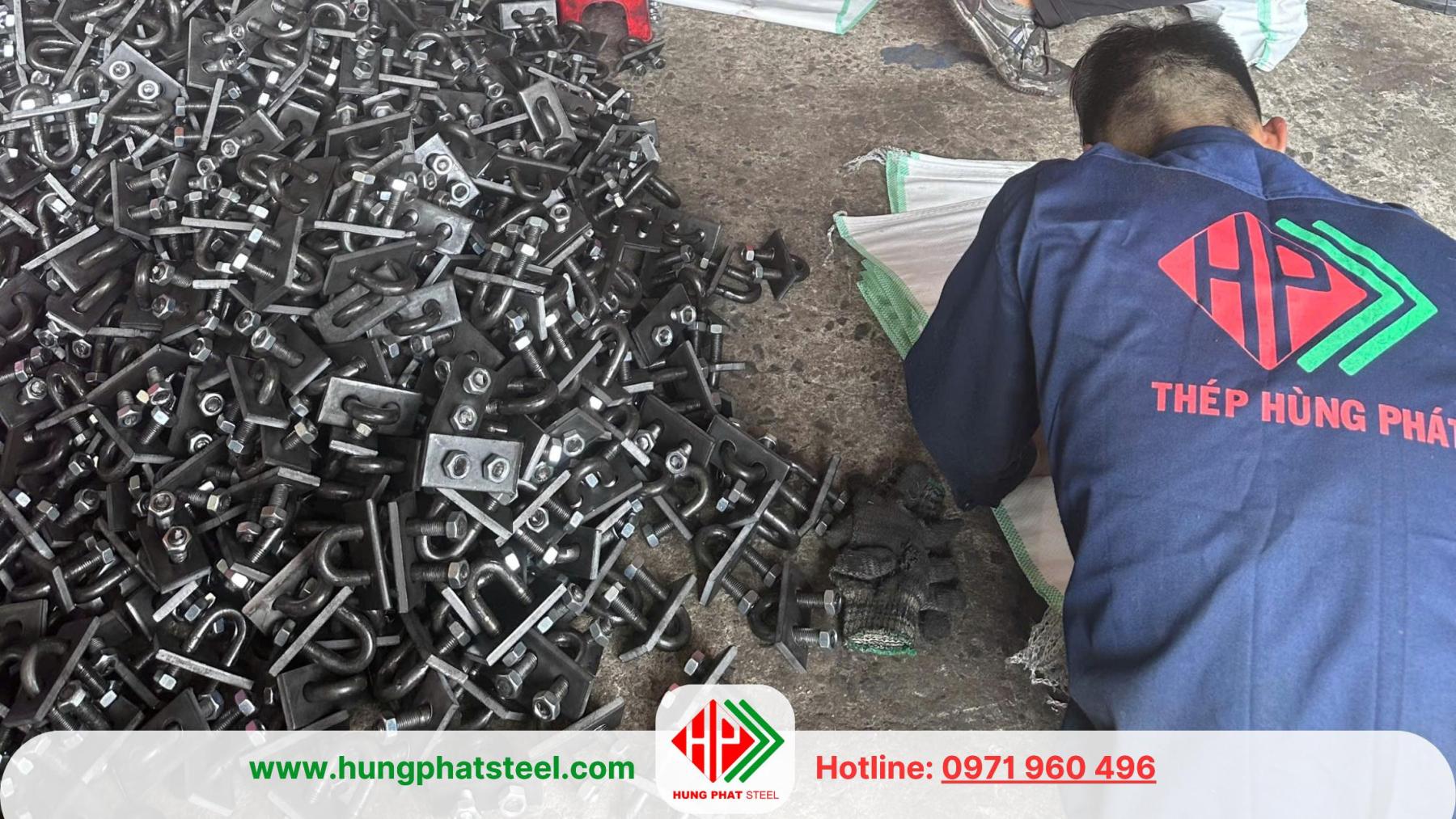

Thép Hùng Phát chuyên gia công sản xuất cóc nối M14

Thép Hùng Phát hiện là một trong những đơn vị gia công và phân phối cóc nối lồng thép M14 chất lượng cao. Sản phẩm tại đây:

• Sản xuất theo đơn đặt hàng với độ chính xác cao.

• Chất liệu thép CT3 hoặc mạ kẽm tiêu chuẩn.

• Cung cấp nhanh chóng, có sẵn hàng số lượng lớn.

• Giá cả cạnh tranh trên thị trường.

• Giao hàng toàn quốc và hỗ trợ kỹ thuật đầy đủ.

Với uy tín lâu năm trong ngành vật tư khoan nhồi, Thép Hùng Phát là đối tác tin cậy cho nhiều nhà thầu lớn nhỏ trên toàn quốc.

Tiêu chuẩn sản xuất cóc nối thép M14

Được gia công sản xuất từ những mác thép chất lượng cao như SS440, CT3, SC45.. Với tiêu chuẩn sản xuất ASTM A53, ASTM A106.

Tiêu chuẩn Việt Nam về cóc nối

Tại Việt Nam, việc sản xuất và sử dụng cóc nối thép, bao gồm loại M14, phải tuân thủ các tiêu chuẩn kỹ thuật nhằm đảm bảo chất lượng và an toàn trong thi công. Dưới đây là các tiêu chuẩn liên quan:

1. TCVN 1916:1995 – Bu lông, đai ốc, vòng đệm – Kích thước

Đây là tiêu chuẩn chính quy định về kích thước và yêu cầu kỹ thuật cho các loại bu lông, đai ốc và vòng đệm. Cóc nối thép M14, với đường kính ren 14mm, thường được sản xuất theo tiêu chuẩn này để đảm bảo độ chính xác và khả năng tương thích với các thành phần khác trong kết cấu.

2. TCVN 5575:2024 – Thiết kế kết cấu thép

Tiêu chuẩn này quy định các nguyên tắc thiết kế kết cấu thép, bao gồm cả các liên kết như bu lông, hàn và các phương pháp nối khác. Mặc dù không đề cập trực tiếp đến cóc nối thép, nhưng các yêu cầu về thiết kế và kiểm tra liên kết trong tiêu chuẩn này có thể được áp dụng để đảm bảo tính toàn vẹn và an toàn của các mối nối sử dụng cóc nối thép.

3. TCVN 4453:1995 – Kết cấu bê tông và bê tông cốt thép – Quy phạm thi công và nghiệm thu

Tiêu chuẩn này hướng dẫn về thi công và nghiệm thu kết cấu bê tông và bê tông cốt thép, bao gồm cả việc nối cốt thép. Việc sử dụng cóc nối thép để nối các thanh cốt thép trong lồng thép cọc khoan nhồi cần tuân thủ các quy định trong tiêu chuẩn này để đảm bảo chất lượng và độ bền của kết cấu.

4. TCVN 6259-6:2003 – Kết cấu bê tông và bê tông cốt thép – Thi công và nghiệm thu

Tiêu chuẩn này quy định về thi công và nghiệm thu kết cấu bê tông và bê tông cốt thép, trong đó có đề cập đến việc nối cốt thép. Việc sử dụng cóc nối thép trong thi công cần đảm bảo các yêu cầu về độ bền, độ chính xác và an toàn theo tiêu chuẩn này.

Tại sao nên đặt hàng cóc nối thép M14 tại Thép Hùng Phát

• Đội ngũ nhân viên tay nghề cao, chuyên nghiệp
• Gia công sản xuất Cóc nối M14 với độ hoàn thiện cao, chính xác.
• Sản lượng gia công lớn, thời gian hoàn thành nhanh chóng
• Giao hàng đúng tiến độ công trình
• Chất lượng và số lượng sản phẩm đúng như đã cam kết
