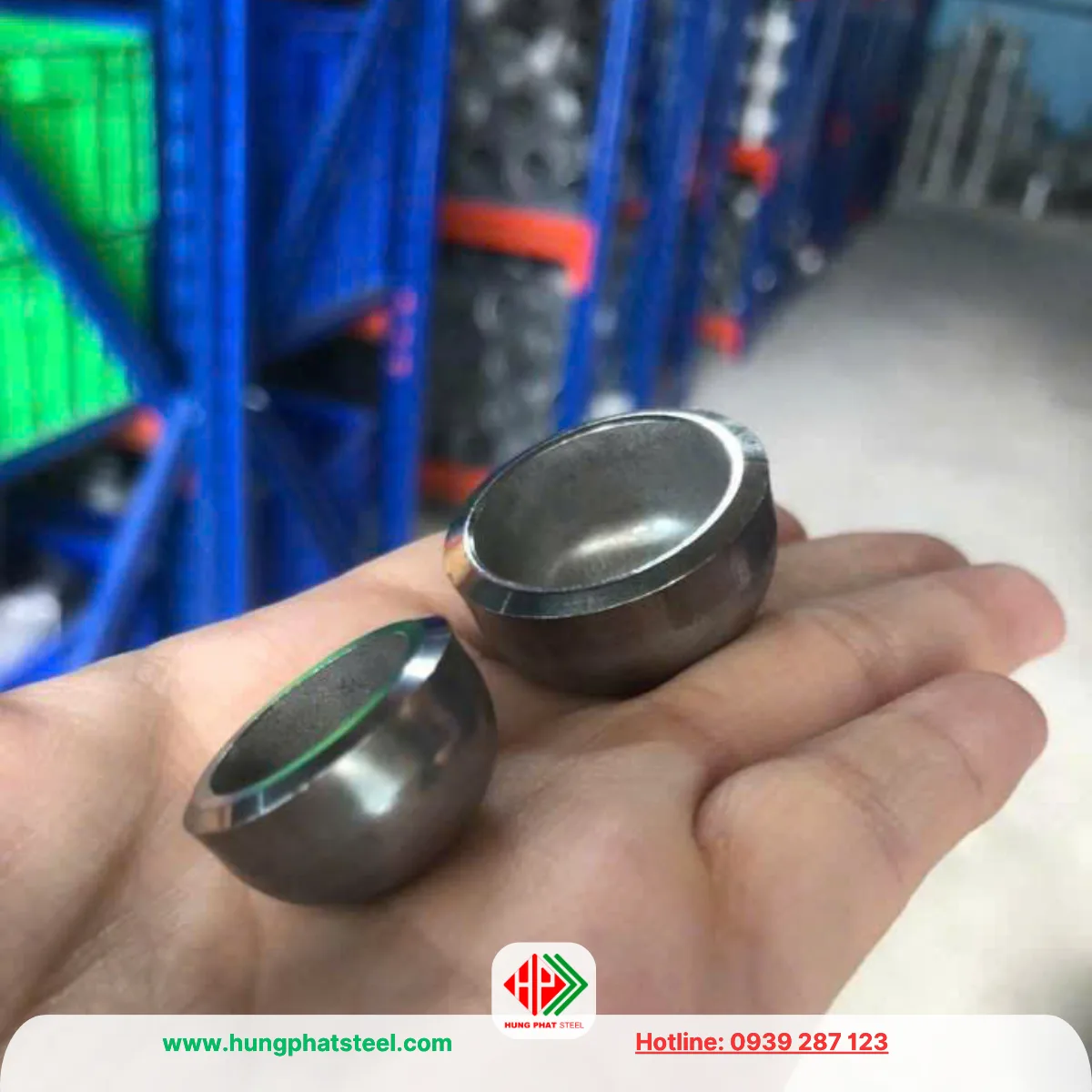

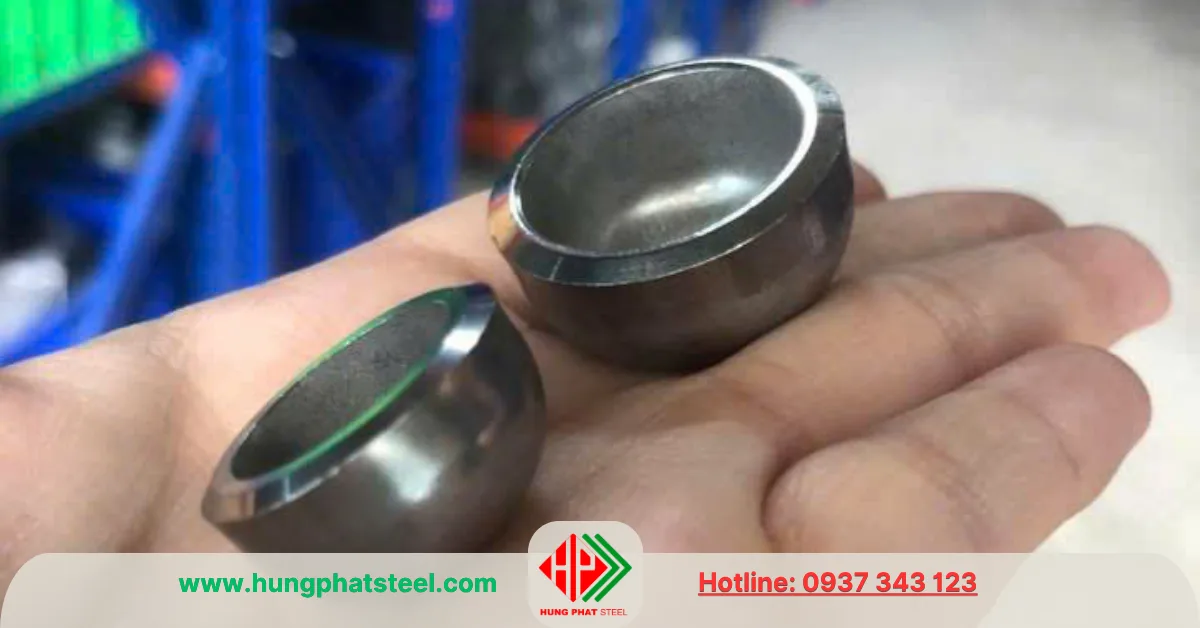

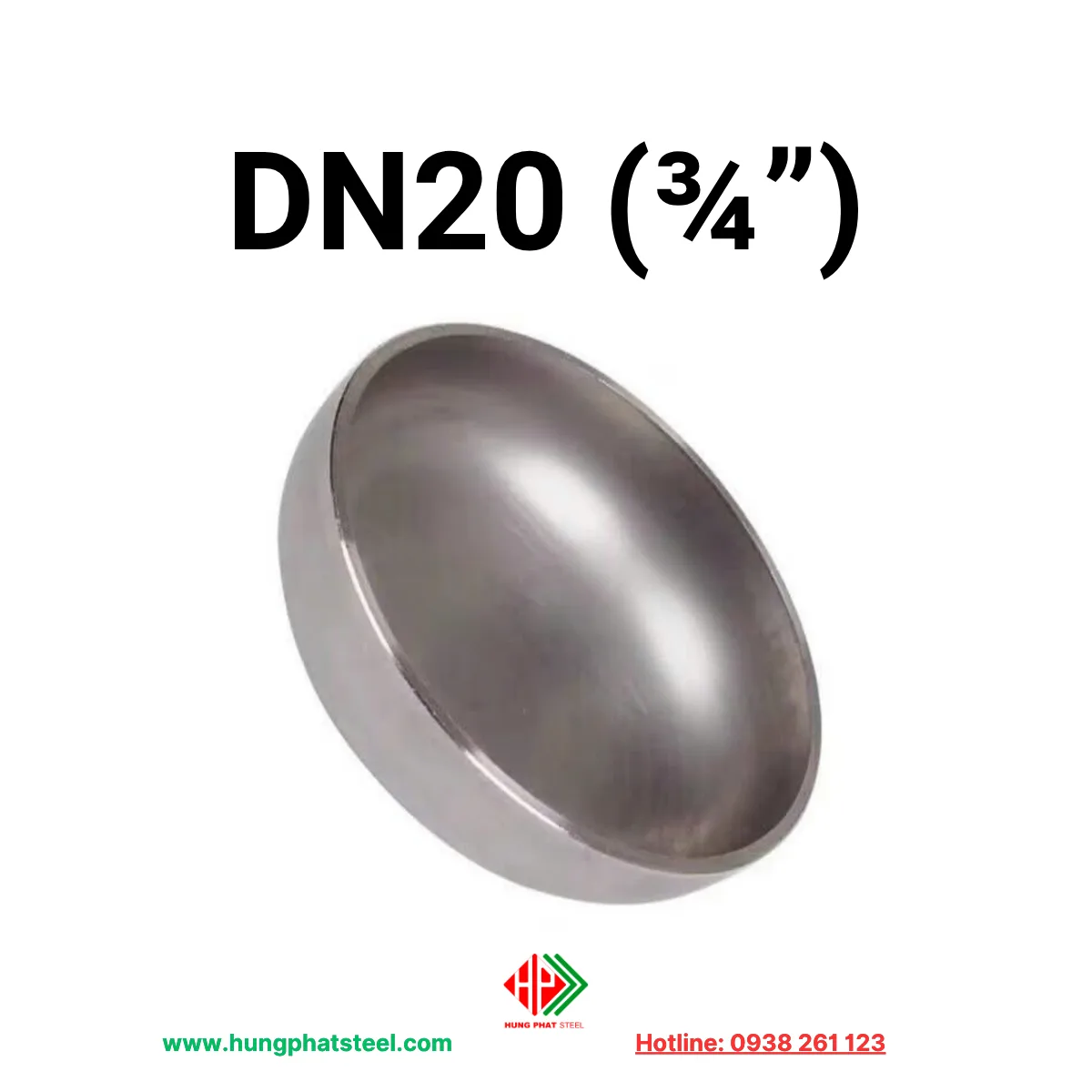

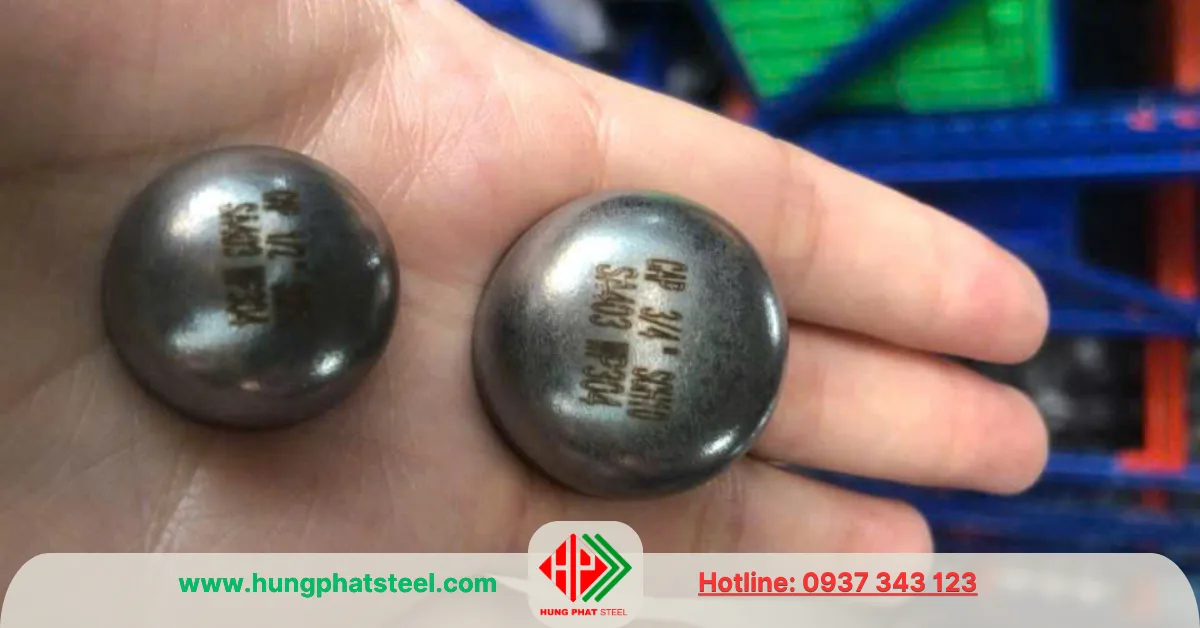

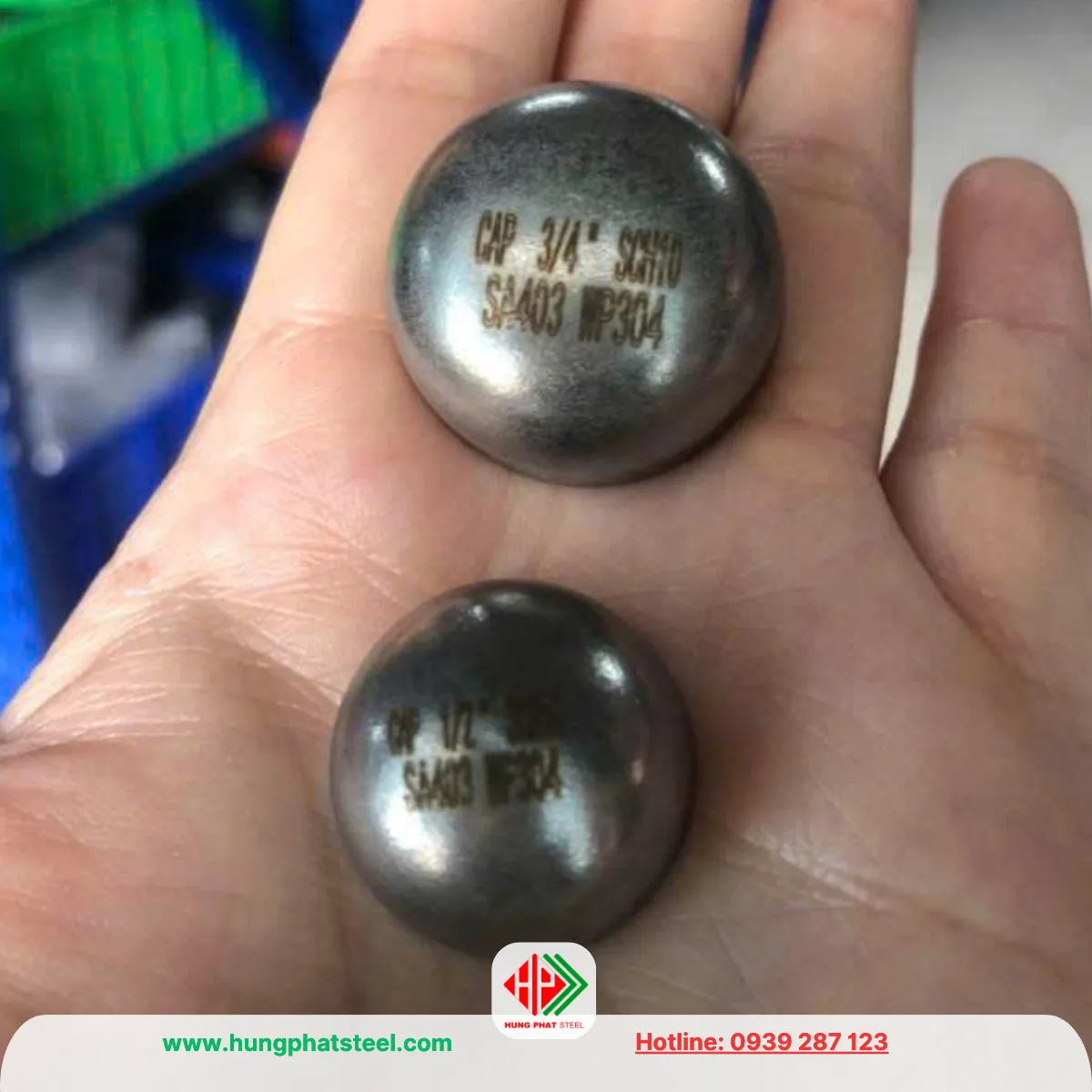

Chén Hàn INOX DN20 (D27)

Chén hàn inox DN20 là phụ kiện đường ống dùng để bịt kín đầu ống bằng phương pháp hàn đối đầu (Butt Weld). Sản phẩm có dạng chỏm cầu, được hàn trực tiếp vào đầu ống nhằm ngăn dòng lưu chất thoát ra ngoài hoặc kết thúc một nhánh đường ống theo đúng thiết kế kỹ thuật.

Theo tiêu chuẩn kích thước đường ống, DN20 tương đương 3/4 inch, sử dụng cho đường ống có đường kính ngoài 26.7 mm (D27). Nhờ được chế tạo từ thép không gỉ chất lượng cao, chén hàn inox DN20 có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt, phù hợp với nhiều hệ thống đường ống trong công nghiệp và dân dụng.

Đây là loại phụ kiện được sử dụng phổ biến trong các hệ thống cấp nước, hơi nóng, khí nén, hóa chất, thực phẩm, dược phẩm và xử lý nước, nơi yêu cầu độ kín cao và tuổi thọ lâu dài.

Cấu tạo và nguyên lý hoạt động

Chén hàn inox DN20 có kết cấu đơn giản nhưng đóng vai trò quan trọng trong hệ thống đường ống. Phần thân được thiết kế dạng bán cầu giúp phân bố áp lực đồng đều lên toàn bộ bề mặt, giảm ứng suất tập trung tại vị trí bịt kín.

Hai mép chén được gia công chính xác để hàn đối đầu với đầu ống. Sau khi hoàn thiện, mối hàn tạo thành một liên kết chắc chắn, giúp ngăn rò rỉ lưu chất ngay cả khi hệ thống hoạt động ở áp suất hoặc nhiệt độ cao.

Nhờ cấu tạo liền khối và không sử dụng gioăng làm kín, chén hàn inox DN20 có độ bền cao hơn so với các phương pháp bịt đầu bằng ren hoặc mặt bích.

Thông số kỹ thuật

Chén hàn inox DN20 được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo khả năng lắp ghép đồng bộ với hệ thống đường ống.

Tên sản phẩm: Chén hàn inox DN20
Kích thước danh nghĩa: DN20
Quy đổi: 3/4 inch
Đường kính ngoài: 26.7 mm (D27)
Kiểu kết nối: Hàn đối đầu (Butt Weld)
Độ dày: SCH10S, SCH40S, SCH80
Vật liệu: Inox 304, Inox 304L, Inox 316, Inox 316L
Tiêu chuẩn sản xuất: ASTM A403, ASME B16.9
Bề mặt: Tẩy trắng, 2B hoặc đánh bóng
Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia

Thông tin xem thêm:
Ống INOX DN20 (D27)
Chén hàn INOX các loại
Chén hàn inox DN15

Ưu điểm của chén hàn inox DN20

Chén hàn inox DN20 được đánh giá cao nhờ nhiều ưu điểm nổi bật.

Khả năng chống ăn mòn là lợi thế lớn nhất của sản phẩm. Hàm lượng Crom trong inox tạo nên lớp màng oxit bảo vệ bề mặt, giúp phụ kiện chống gỉ sét hiệu quả khi tiếp xúc với nước, hơi nước hoặc môi trường có độ ẩm cao.
Sản phẩm còn có khả năng chịu nhiệt và chịu áp lực tốt. Khi kết hợp với đường ống cùng tiêu chuẩn SCH, chén hàn có thể làm việc ổn định trong hệ thống hơi nóng, khí nén và nhiều dây chuyền công nghiệp.
Bề mặt inox nhẵn bóng giúp hạn chế bám cặn, dễ vệ sinh và không làm ảnh hưởng đến chất lượng lưu chất. Đây là yếu tố quan trọng trong ngành thực phẩm, đồ uống, dược phẩm và sản xuất nước tinh khiết.
Ngoài ra, tuổi thọ của chén hàn inox DN20 cao hơn nhiều so với phụ kiện thép carbon hoặc phụ kiện mạ kẽm, giúp giảm chi phí bảo trì và thay thế trong quá trình sử dụng.

Phân loại chén hàn inox DN20

Chén hàn inox DN20 được sản xuất với nhiều chủng loại khác nhau nhằm đáp ứng các yêu cầu kỹ thuật của từng hệ thống.

Phân loại theo độ dày SCH

Theo độ dày thành phụ kiện, sản phẩm có các tiêu chuẩn SCH10S, SCH40S và SCH80.

SCH10S thích hợp cho các hệ thống áp suất thấp như cấp nước và thực phẩm.
SCH40S là lựa chọn phổ biến trong các hệ thống công nghiệp có áp suất trung bình đến cao.
SCH80 có thành dày hơn, được sử dụng trong các hệ thống hơi nóng, hóa chất hoặc áp lực lớn.

Phân loại theo vật liệu chế tạo

Theo vật liệu, chén hàn inox DN20 được chia thành inox 304 và inox 316.

Chén hàn DN15 INOX 304

Inox 304 có khả năng chống ăn mòn tốt, giá thành hợp lý và phù hợp với phần lớn các ứng dụng thông thường.

Chén hàn DN15 INOX 316

Trong khi đó, inox 316 chứa thêm Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường nước biển, hóa chất và dung dịch có chứa muối.

Ứng dụng của chén hàn inox DN20

Chén hàn inox DN20 được sử dụng để bịt đầu đường ống trong nhiều hệ thống khác nhau.

Trong hệ thống cấp nước sạch và xử lý nước, phụ kiện giúp kết thúc các tuyến ống chờ hoặc bịt kín các nhánh không còn sử dụng.
Trong ngành thực phẩm, bia, sữa, nước giải khát và dược phẩm, chén hàn inox đảm bảo yêu cầu vệ sinh, không gây nhiễm bẩn lưu chất và dễ dàng làm sạch.
Đối với ngành hóa chất, dầu khí và năng lượng, sản phẩm có khả năng chịu áp lực và chống ăn mòn tốt, góp phần đảm bảo hệ thống vận hành ổn định và an toàn.
Ngoài ra, chén hàn inox DN20 còn được ứng dụng trong hệ thống HVAC, phòng cháy chữa cháy, khí nén, đóng tàu, nhà máy giấy, nhà máy nhiệt điện và nhiều công trình cơ điện (M&E).

Lưu ý khi lựa chọn

Để lựa chọn đúng chén hàn inox DN20, cần xác định chính xác đường kính ngoài của đường ống là 26.7 mm và lựa chọn độ dày SCH tương ứng với hệ thống.

Đối với môi trường thông thường như nước sạch hoặc thực phẩm, inox 304 là lựa chọn tối ưu về hiệu quả và chi phí. Nếu hệ thống làm việc trong môi trường có hóa chất hoặc nước biển, nên ưu tiên inox 316 để tăng tuổi thọ sử dụng.

Ngoài ra, cần kiểm tra đầy đủ chứng từ CO, CQ và lựa chọn sản phẩm được sản xuất theo tiêu chuẩn ASTM A403, ASME B16.9 để đảm bảo chất lượng và khả năng lắp đặt đồng bộ.

Đơn vị cung cấp chén hàn inox DN20 uy tín

Thép Hùng Phát chuyên nhập khẩu và phân phối chén hàn inox DN20 cùng đầy đủ các loại phụ kiện hàn inox từ DN15 đến DN600. Sản phẩm được sản xuất từ inox 304, inox 316 theo tiêu chuẩn ASTM A403 và ASME B16.9, có nhiều lựa chọn về độ dày như SCH10S, SCH40S và SCH80. Hàng hóa luôn có sẵn số lượng lớn, đầy đủ chứng từ CO, CQ, đáp ứng nhu cầu của các công trình dân dụng, nhà máy thực phẩm, hệ thống xử lý nước, hóa chất, dầu khí và nhiều dự án công nghiệp trên toàn quốc.

Với nhiều năm kinh nghiệm trong lĩnh vực vật tư đường ống, Thép Hùng Phát cam kết cung cấp sản phẩm chất lượng, giá cạnh tranh, giao hàng nhanh và hỗ trợ kỹ thuật tận tình.
