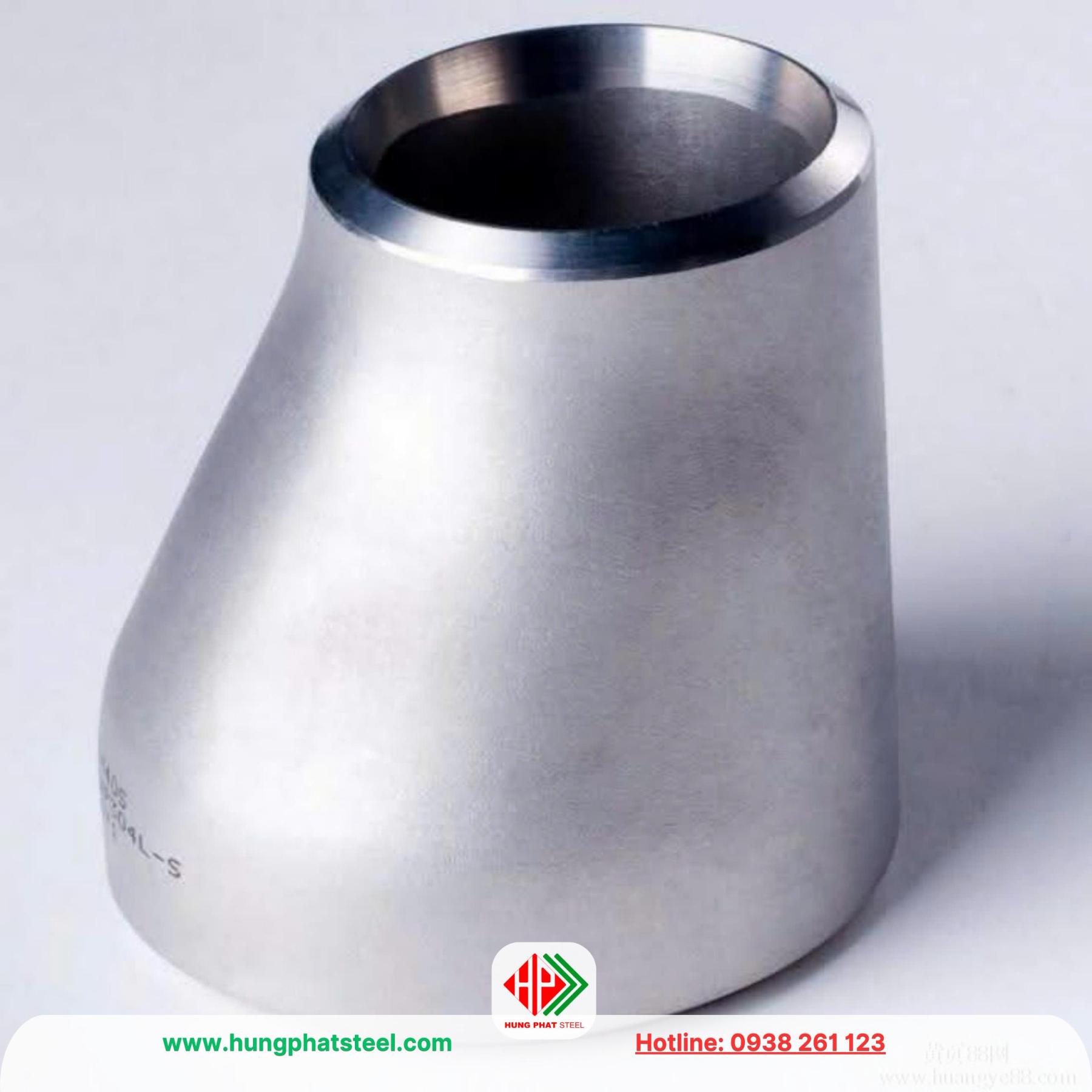

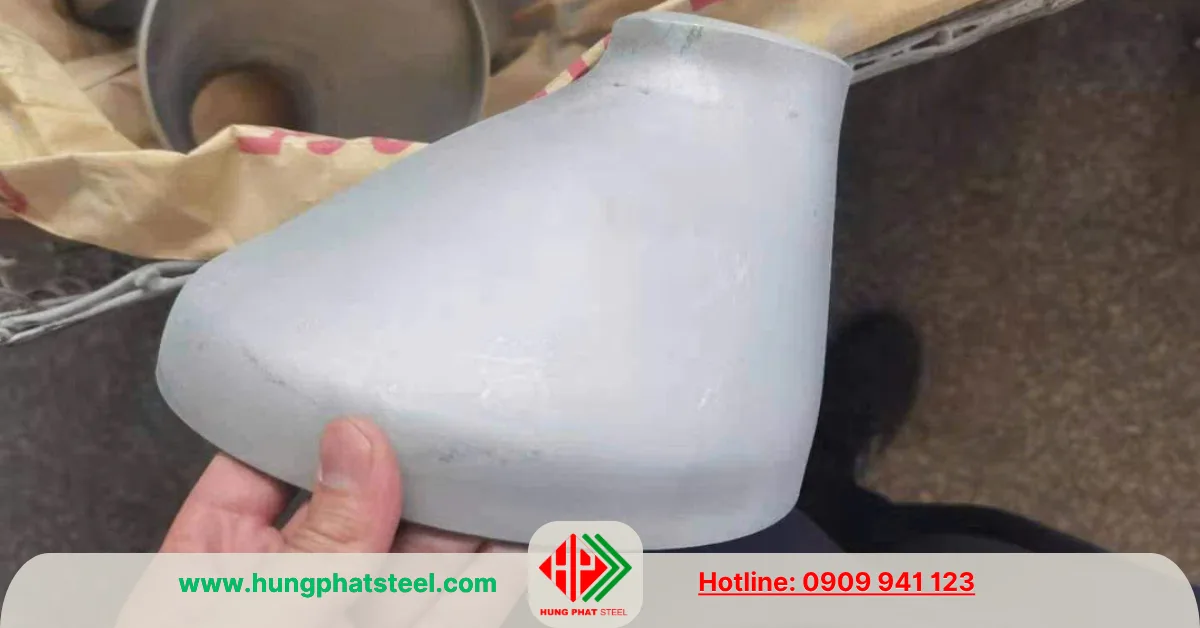

Bầu Giảm Hàn INOX Lệch Tâm (Côn Thu)

Bầu hàn inox lệch tâm là một sản phẩm nổi bật với thiết kế đặc thù, mang lại nhiều ưu điểm vượt trội trong lắp đặt hệ thống dẫn lưu chất ở những môi trường yêu cầu khắt khe. Vậy bầu hàn lệch tâm là gì? Nó khác gì so với bầu hàn đồng tâm? Hãy cùng tìm hiểu chi tiết trong bài viết này.

Mục lục

Bầu giảm hàn INOX lệch tâm 304 201 316

Sản phẩm này thường được chế tạo bằng vật liệu inox 201, 304 hoặc 316 tùy vào yêu cầu kỹ thuật, môi trường sử dụng và đặc tính chịu ăn mòn của từng công trình.

Khái niệm về bầu giảm hàn inox lệch tâm

Bầu hàn inox lệch tâm (tiếng Anh: Eccentric Reducer) là một loại phụ kiện nối ống dùng để chuyển đổi đường kính giữa hai đoạn ống inox có kích thước khác nhau với đường tâm hai đầu ống không trùng nhau – tạo nên sự “lệch tâm” giữa đầu lớn và đầu nhỏ.

Thiết kế lệch tâm giúp tạo thành một mặt phẳng ngang bên dưới (hoặc bên trên), khác với bầu hàn đồng tâm có hình nón tròn đều.

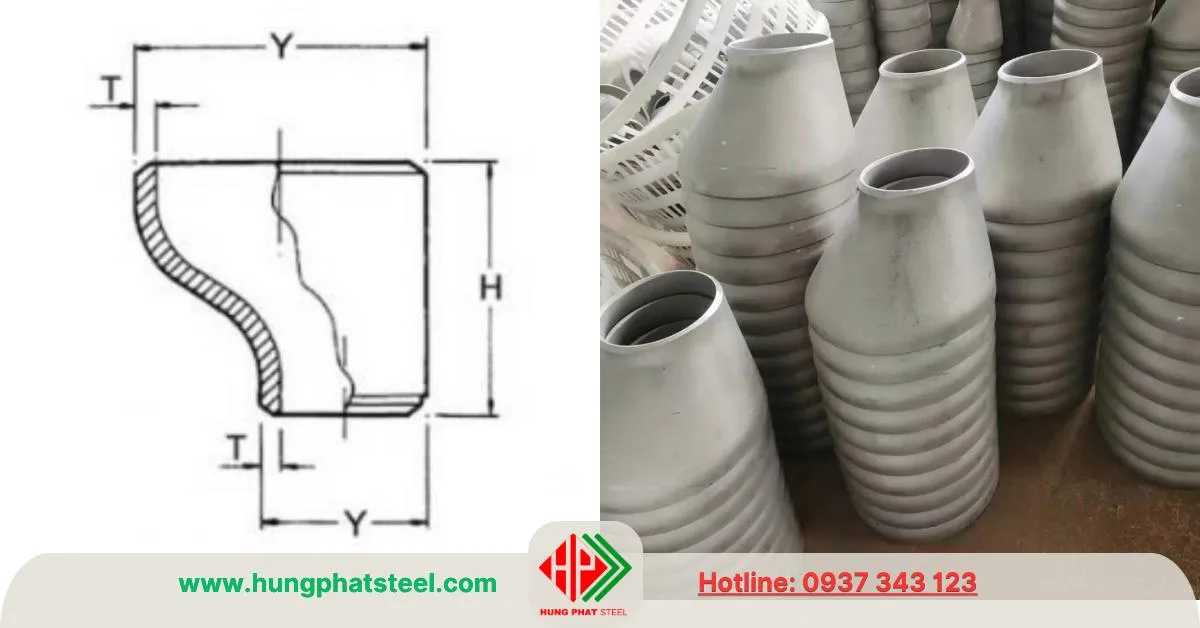

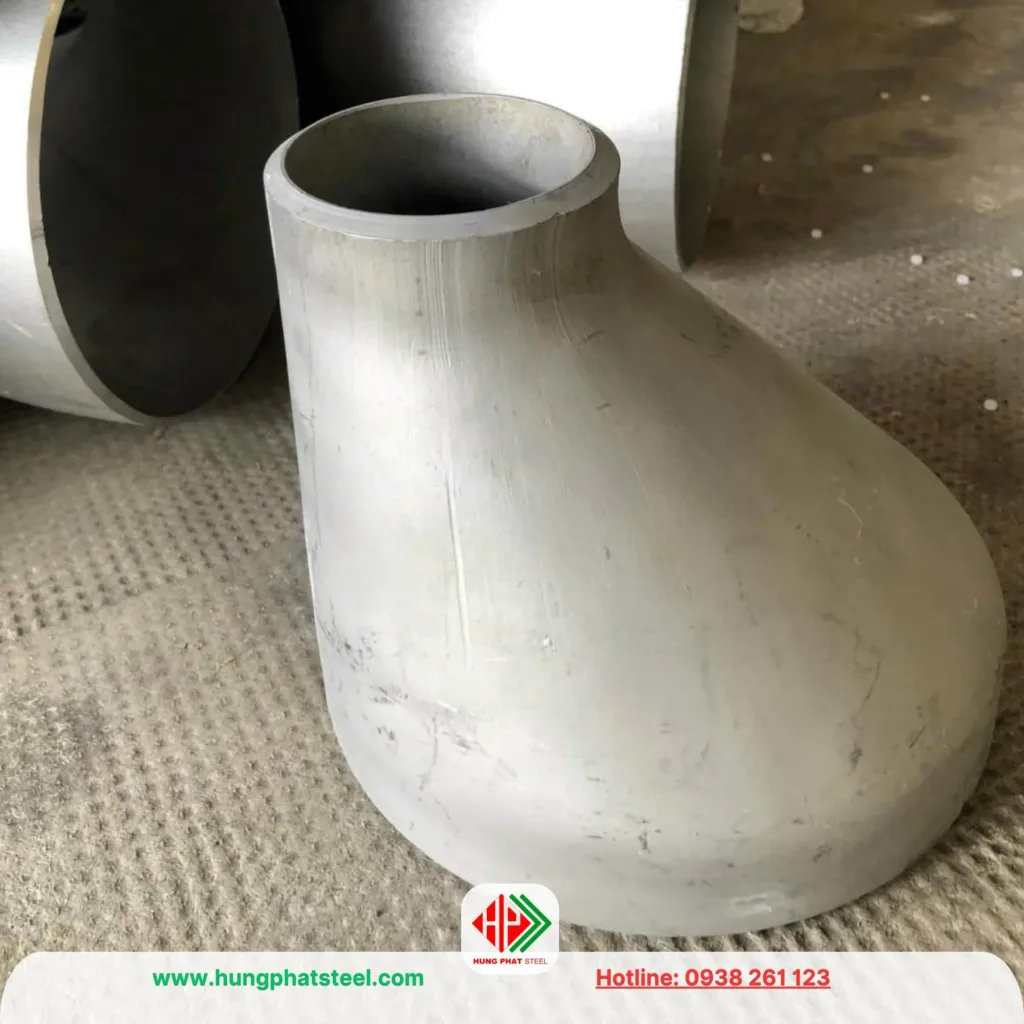

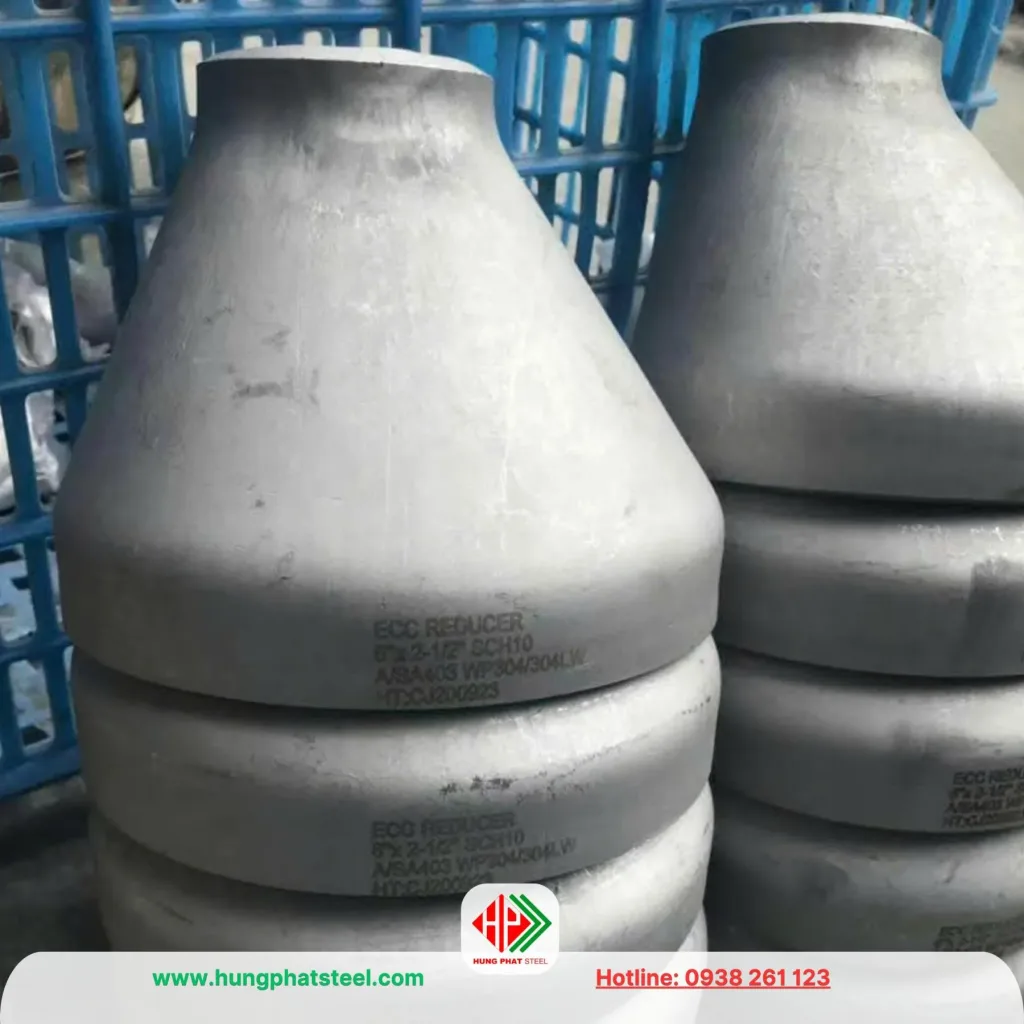

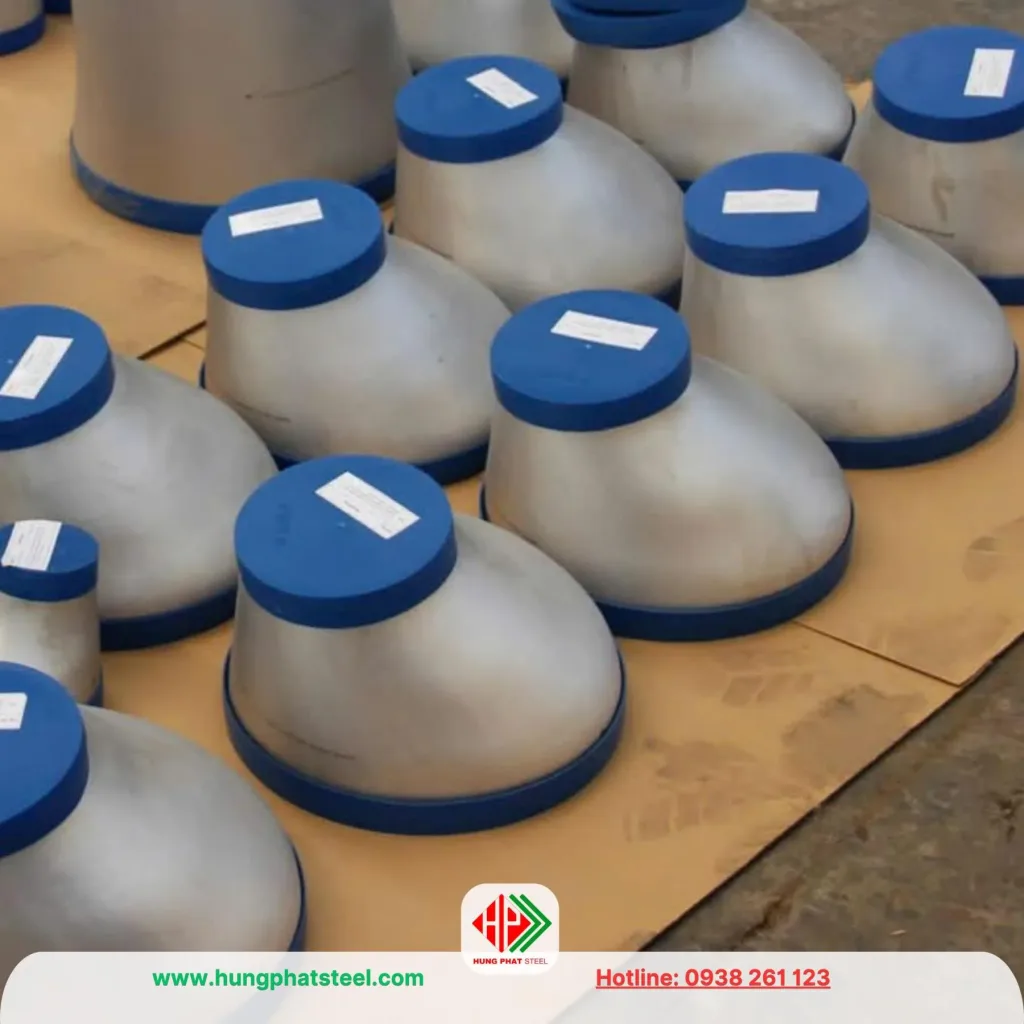

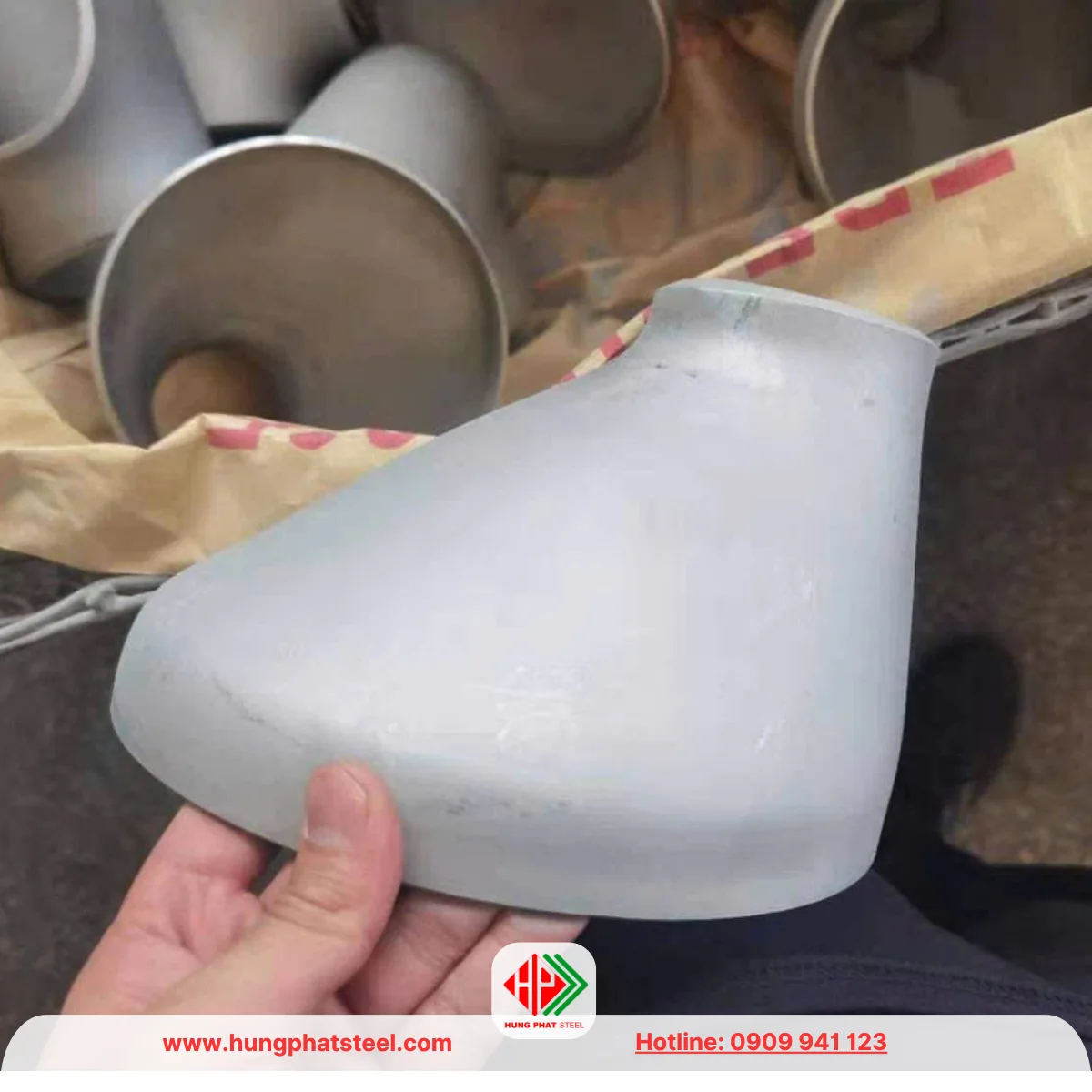

Bầu giảm lệch tâm inox (côn thu lệch tâm)

Thông số kỹ thuật

Tên sản phẩm: Bầu hàn inox lệch tâm (côn thu inox lệch tâm)
Tiêu chuẩn: ASTM SA/ A403
Vật liệu: Inox 304 201 316
Quy cách: DN15, DN20, DN50… DN300
Độ dày: SCH10, SCH20, SCH40, SCH80, SCH160…
Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản…
Đơn vị phân phối: Thép Hùng Phát

Cấu tạo cơ bản bầu giảm inox lệch tâm

Cấu tạo cơ bản của bầu hàn lệch tâm bao gồm:

Một đầu lớn để kết nối với ống có đường kính lớn hơn.
Một đầu nhỏ để nối với ống có đường kính nhỏ hơn.
Thân hình nón với trục lệch tâm – nghĩa là một bên phẳng, một bên nghiêng.

Đặc điểm nổi bật bầu giảm inox lệch tâm

Thiết kế lệch tâm giúp dòng lưu chất (chất lỏng, khí) di chuyển đều, tránh hiện tượng đọng khí hoặc tạo xoáy.
Chịu nhiệt và chịu áp lực cao nhờ vào vật liệu inox – đặc biệt là inox 316 dùng trong môi trường hóa chất ăn mòn, biển mặn.
Dễ hàn, độ bền mối hàn cao, phù hợp tiêu chuẩn ANSI, JIS, DIN…
Chống ăn mòn tốt, không bị han gỉ như thép đen, đặc biệt phù hợp trong các hệ thống cấp thoát nước sạch, thực phẩm và dược phẩm.

Quy cách kích thước bầu giảm inox lệch tâm

Lưu ý dung sai là ±%
Tùy vào độ dày SCH10 SCH20 SCH40 SCH80 SCH160….

Quy cách bầu giảm inox lệch tâm			Chiều cao (H)
Đường kính NPS (inch)	Đường kính DN	Đường kính ngoài (phi)	mm
3/4” x 1/2”	20 x 15	27 x 21	38.1
1” x 3/4”	25 x 20	34 x 27	50.8
1” x 1/2”	25 x 15	34 x 21	50.8
1. 1/4 x 1”	32 x 25	42 x 34	50.8
1. 1/4” x 3/4”	32 x 20	42 x 27	50.8
1. 1/4 x 1/2”	32 x 15	42 x 21	50.8
1.1/2” x 1. 1/4”	40 x 32	49 x 42	63.5
1.1/2” x 1”	40 x 25	49 x 34	63.5
1.1/2” x 3/4”	40 x 20	49 x 27	63.5
1. 1/2 x 1/2”	40 x 15	49 x 21	63.5
2” x 1. 1/2”	50 x 40	60 x 49	76.2
2” x 1. 1/4”	50 x 32	60 x 42	76.2
2” x 1”	50 x 25	60 x 34	76.2
2” x 3/4”	50 x 20	60 x 20	76.2
2” x 1/2”	50 x 15	60 x 21	76.2
2. 1/2” x 2”	65 x 50	76 x 60	88.9
2. 1/2” x 1. 1/2”	65 x 40	76 x 49	88.9
2. 1/2” x 1. 1/4”	65 x 32	76 x 42	88.9
2. 1/2” x 1”	65 x 25	76 x 34	88.9
3” x 2. 1/2”	80 x 65	90 x 76	88.9
3” x 2”	80 x 50	90 x 60	88.9
3” x 2. 1/2”	80 x 40	90 x 49	88.9
3” x 2. 1/4”	80 x 32	90 x 42	88.9
3” x 1”	80 x 25	90 x 34	88.9
4” x 3”	100 x 80	114 x 90	101.6
4” x 2. 1/2”	100 x 65	114 x 76	101.6
4” x 2”	100 x 50	114 x 60	101.6
4” x 1. 1/2”	100 x 40	114 x 49	101.6
4” x 1. 1/4”	100 x 32	114 x 42	101.6
5” x 4”	125 x 100	141 x 114	127.0
5” x 3”	125 x 80	141 x 90	127.0
5” x 2. 1/2”	125 x 65	141 x 76	127.0
5” x 2”	125 x 50	141 x 60	127.0
6” x 5”	150 x 125	168 x 141	140.0
6” x 4”	150 x 100	168 x 114	140.0
6” x 3”	150 x 80	168 x 90	140.0
6” x 2. 1/2”	150 x 65	168 x 76	140.0
6” x 2”	150 x 50	168 x 60	140.0
8” x 6”	200 x 150	219 x 168	152.4
8” x 5”	200 x 125	219 x 141	152.4
8” x 4”	200 x 100	219 x 114	152.4
8” x 3”	200 x 80	219 x 90	152.4
10” x 8”	250 x 200	273 x 219	178.0
10” x 6”	250 x 150	273 x 168	178.0
10” x 5”	250 x 125	273 x 141	178.0
10” x 4”	250 x 100	273 x 114	178.0
12” x 10”	300 x 250	325 x 273	203.0
12” x 8”	300 x 200	325 x 219	203.0
12” x 6”	300 x 150	325 x 168	203.0

Một số phụ kiện bạn có quan tâm thêm

Giá bầu hàn inox 304 lệch tâm SCH10

Lưu ý giá này chỉ có tính tham khảo
Cần tư vấn về giá mới nhất vui lòng liên hệ 0938437123

BẦU GIẢM LỆCH TÂM SCH10 INOX 304
QUY CÁCH	ĐƠN GIÁ VND/C	QUY CÁCH	ĐƠN GIÁ VND/C	QUY CÁCH	ĐƠN GIÁ VND/C
DN32/25	83000	DN100/40	315000	DN200/80	1420000
DN40/25	102000	DN100/50	315000	DN200/100	1420000
DN40/32	102000	DN100/32	315000	DN200/125	1420000
DN50/20	132000	DN100/65	302000	DN200/150	1395000
DN50/25	120000	DN100/80	302000	DN250/200	2000000
DN50/32	120000	DN125/50	548000	DN250/150	2000000
DN50/40	182000	DN125/65	500000	DN250/125	2000000
DN65/40	182000	DN125/80	470000	DN300/150	2350000
DN65/50	182000	DN125/100	470000	DN300/200	2350000
DN80/25	182000	DN150/65	610000	DN300/250	2350000
DN80/32	212000	DN150/80	605000
DN80/40	212000	DN150/100	605000
DN80/50	203000	DN150/125	605000
DN80/65	203000

Khi nào nên dùng bầu hàn INOX lệch tâm?

Trong nhiều hệ thống ống dẫn công nghiệp, đặc biệt là khi:

Cần tránh đọng nước, đọng khí trong đường ống (ví dụ như trong đường thoát nước, đường ống hút trong máy bơm…).
Hệ thống đòi hỏi sự chính xác cao về dòng chảy và độ bền.
Không gian lắp đặt bị hạn chế, cần sử dụng kết nối với chiều cao nhỏ hơn bầu đồng tâm.

Việc sử dụng bầu lệch tâm giúp dòng lưu chất không bị tắc nghẽn, giảm thiểu tình trạng rung lắc, giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Phân loại bầu hàn INOX lệch tâm

Tùy vào nhu cầu sử dụng, bầu hàn inox lệch tâm được phân loại như sau:

1. Bầu hàn inox lệch tâm Inox 304

Đặc điểm: Chống ăn mòn và oxy hóa rất tốt. Bền cơ học, chịu lực tốt. Dễ hàn, dễ gia công.
Ứng dụng:Được sử dụng nhiều trong ngành thực phẩm, hóa chất nhẹ, hệ thống dẫn nước sạch, khí nén, và các hệ thống chịu áp lực.
Ưu điểm:Khả năng chống gỉ sét tốt trong môi trường thông thường và hơi axit.
Nhược điểm:Giá thành cao hơn inox 201.

2. Bầu hàn inox lệch tâm Inox 201

Đặc điểm: Thành phần mangan cao, có độ cứng tương đối. Khả năng chống gỉ kém hơn inox 304. Giá thành rẻ hơn.
Ứng dụng:Dùng trong các công trình không yêu cầu cao về khả năng chống ăn mòn như hệ thống dẫn nước thải, dẫn khí thông thường, hoặc trong môi trường khô ráo.
Ưu điểm:Giá rẻ, dễ gia công.
Nhược điểm:Không phù hợp cho môi trường hóa chất, nước biển, axit mạnh.

3. Bầu hàn inox lệch tâm Inox 316

Đặc điểm: Thành phần có chứa molypden (Mo), giúp tăng khả năng chống ăn mòn đặc biệt trong môi trường nước biển, axit mạnh, clorua. Độ bền và dẻo dai cao ngay cả ở nhiệt độ thấp.
Ứng dụng:Sử dụng trong công nghiệp hóa chất, chế biến thực phẩm cao cấp, dược phẩm, môi trường biển và môi trường ăn mòn cao.
Ưu điểm:Khả năng chịu ăn mòn vượt trội.
Nhược điểm:Giá thành cao nhất trong 3 loại.

So Sánh Nhanh

Tiêu chí	Inox 201 (SUS201)	Inox 304(SUS304)	Inox 316 (SUS316)
Khả năng chống gỉ	Trung bình	Tốt	Rất tốt
Độ bền cơ học	Tốt	Rất tốt	Rất tốt
Giá thành	Rẻ nhất	Trung bình	Cao nhất
Ứng dụng môi trường	Khô ráo, ít ăn mòn	Bình thường, hơi axit	Nước biển, hóa chất mạnh
Gia công, hàn	Dễ	Dễ	Tương đối dễ

Bầu hàn INOX lệch tâm có mặt trong các hệ thống

Bầu hàn INOX lệch tâm được sử dụng rộng rãi trong nhiều hệ thống đường ống nhờ khả năng giảm đường kính ống mà vẫn duy trì đáy ống thẳng, hạn chế hiện tượng đọng lưu chất và giúp hệ thống vận hành ổn định hơn. Đặc biệt, thiết kế lệch tâm rất phù hợp cho các tuyến ống yêu cầu cao về kỹ thuật, vệ sinh và an toàn.

Bầu giảm inox lệch tâm có mặt trong nhiều hệ thống khác nhau, tiêu biểu như:

Ngành cấp thoát nước:

Được dùng để kết nối các đường ống có kích thước khác nhau, giúp dòng chảy liên tục, hạn chế tích tụ nước tại vị trí giảm đường kính, từ đó giảm nguy cơ ăn mòn và tắc nghẽn đường ống.

Ngành hóa chất – dược phẩm:

Nhờ khả năng chống ăn mòn vượt trội, đặc biệt với inox 316, bầu hàn lệch tâm đáp ứng tốt các hệ thống dẫn hóa chất, dung môi hoặc lưu chất có tính ăn mòn cao, đảm bảo độ bền và an toàn lâu dài.

Nhà máy thực phẩm, đồ uống:

Sản phẩm đáp ứng các yêu cầu khắt khe về vệ sinh và an toàn thực phẩm, bề mặt nhẵn, dễ vệ sinh, không gây ô nhiễm lưu chất trong quá trình vận hành.

Hệ thống PCCC:

Được sử dụng để kết nối các đoạn ống cứu hỏa có đường kính khác nhau, đảm bảo lưu lượng nước ổn định và hạn chế tổn thất áp suất trong quá trình chữa cháy.

Hệ thống HVAC, khí nén và xử lý nước thải:

Bầu giảm inox lệch tâm giúp tối ưu dòng chảy, giảm rung động và nâng cao hiệu quả vận hành cho các hệ thống điều hòa không khí, đường ống khí nén và các tuyến ống xử lý nước thải công nghiệp.

Sự khác biệt giữa bầu hàn đồng tâm và lệch tâm

Tiêu chí so sánh	Bầu hàn đồng tâm	Bầu hàn lệch tâm
Thiết kế trục	Hai đầu trùng tâm	Hai đầu lệch tâm
Ứng dụng chính	Dẫn chất lỏng ổn định	Tránh đọng khí/chất lỏng
Hình dạng	Hình nón tròn đều	Một mặt phẳng – một nghiêng
Ứng dụng trong máy bơm	Ít phù hợp	Rất phù hợp để giảm rung, đọng khí
Tính thẩm mỹ	Cao hơn	Kỹ thuật hơn, công năng cao

Lưu ý khi lắp đặt

Xác định đúng chiều lắp: Nếu lắp sai hướng lệch tâm có thể dẫn đến việc đọng chất lỏng thay vì thoát hết.
Kiểm tra tiêu chuẩn đầu nối: Phải tương thích với tiêu chuẩn ống để đảm bảo kín khít và an toàn.
Chọn đúng vật liệu inox: Tùy theo môi trường sử dụng mà chọn inox 201, 304 hay 316 để đảm bảo hiệu quả kinh tế lẫn kỹ thuật.

Các bước lắp đặt bầu giảm lệch tâm

Bước 1: Kiểm tra và chuẩn bị vật tư

Kiểm tra đúng kích thước bầu giảm (DN lớn → DN nhỏ), đúng vật liệu (inox 304 / 316).
Kiểm tra bề mặt bầu giảm và đầu ống: không móp méo, không nứt, không bavia.
Làm sạch dầu mỡ, bụi bẩn tại vị trí hàn.

Bước 2: Xác định đúng chiều lắp lệch tâm

Đây là bước quan trọng nhất khi lắp bầu giảm lệch tâm.

Đường ống nằm ngang: → Lắp đáy bằng (flat bottom) để tránh đọng nước hoặc lưu chất.
Đường ống bơm hút: → Bắt buộc đỉnh bằng (flat top) để tránh tích tụ khí gây xâm thực bơm.
Đường ống đứng: → Có thể lắp tương tự bầu giảm đồng tâm, nhưng vẫn cần kiểm soát hướng lệch.

👉 Tuyệt đối không lắp sai chiều, vì sẽ gây đọng khí, đọng nước hoặc tổn thất áp suất.

Bước 3: Căn chỉnh và cố định tạm

Đưa bầu giảm vào đúng vị trí giữa hai đoạn ống.
Căn chỉnh đồng trục, tránh lệch tâm ngoài thiết kế.
Dùng kẹp, gá hoặc tack weld (hàn đính) để cố định tạm, đảm bảo không xê dịch khi hàn chính thức.

Bước 4: Tiến hành hàn

Thực hiện hàn theo đúng quy trình hàn inox (TIG/Argon là phổ biến).
Hàn đều quanh chu vi, đảm bảo độ ngấu và độ kín mối hàn.
Với hệ thống áp lực cao hoặc hóa chất, nên hàn 2 lớp hoặc kiểm soát nhiệt để tránh biến dạng.

Bước 5: Làm sạch mối hàn

Làm sạch xỉ hàn, đánh bóng nhẹ nếu cần.
Với inox, có thể tẩy mối hàn để tăng khả năng chống ăn mòn và đảm bảo vệ sinh (đặc biệt trong thực phẩm – dược phẩm).

Bước 6: Kiểm tra và chạy thử

Kiểm tra độ kín mối hàn (test nước, test áp nếu cần).
Đảm bảo không rò rỉ, không nứt chân hàn.
Cho hệ thống vận hành thử trước khi đưa vào sử dụng chính thức.

Lưu ý quan trọng khi lắp đặt

Không thay bầu giảm lệch tâm bằng bầu đồng tâm trong các vị trí yêu cầu kỹ thuật cao (bơm hút, ống ngang).
Luôn tuân theo bản vẽ thiết kế và tiêu chuẩn thi công.
Với hệ thống lớn, nên có giám sát hàn hoặc kiểm tra NDT nếu yêu cầu.

Tóm lại: Lắp đặt bầu giảm lệch tâm không chỉ là hàn nối hai đường ống khác kích thước, mà cần đúng chiều – đúng vị trí – đúng kỹ thuật, nhằm đảm bảo dòng chảy ổn định, tránh sự cố và kéo dài tuổi thọ hệ thống.

Nên lựa chọn bầu hàn lệch tâm như thế nào?

Bầu hàn không gỉ kiểu dáng lệch tâm không chỉ là một phụ kiện ống nối đơn thuần mà còn là một giải pháp kỹ thuật giúp cải thiện hiệu quả hoạt động của hệ thống dẫn chất lỏng và khí.
Nhờ thiết kế thông minh, khả năng chống ăn mòn và độ bền cao, sản phẩm này ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Khi lựa chọn bầu hàn inox lệch tâm, doanh nghiệp và kỹ sư công trình nên lưu ý đến vật liệu phù hợp, tiêu chuẩn kết nối, và đặc biệt là tìm kiếm đơn vị cung cấp uy tín để đảm bảo tiến độ và chất lượng công trình.

Lựa Chọn Đơn Vị Cấp Bầu Hàn INOX Lệch Tâm Uy Tín

Một số tiêu chí để đánh giá nhà cung cấp uy tín:

Có kinh nghiệm và năng lực kho hàng lớn, sẵn sàng đáp ứng các kích thước theo yêu cầu.
Sản phẩm có chứng chỉ CO, CQ rõ ràng, cam kết inox đúng chất lượng (304, 316…).
Giá cả cạnh tranh và chính sách bán hàng minh bạch.
Tư vấn kỹ thuật chính xác, hỗ trợ lựa chọn đúng tiêu chuẩn phù hợp với công trình.
Hỗ trợ giao hàng nhanh, đúng tiến độ công trình.

Trong đó, một số đơn vị như Thép Hùng Phát được đánh giá cao nhờ khả năng cung cấp đa dạng chủng loại, nhận gia công theo yêu cầu, và đặc biệt là sản phẩm luôn đạt tiêu chuẩn kỹ thuật, sẵn có CO, CQ đầy đủ.

Nếu bạn đang cần tư vấn chuyên sâu hoặc đặt mua bầu hàn inox lệch tâm với số lượng lớn, đừng ngần ngại liên hệ với các nhà cung cấp uy tín như Thép Hùng Phát, đơn vị có kinh nghiệm lâu năm và cung cấp đa dạng các dòng phụ kiện inox chất lượng cao cho mọi loại công trình.

Đôi nét về Thép Hùng Phát

Thép Hùng Phát là đơn vị nhập khẩu và phân phối phụ kiện inox uy tín tại Việt Nam, chuyên cung cấp đa dạng các dòng phụ kiện đường ống inox phục vụ cho xây dựng, công nghiệp và hạ tầng kỹ thuật.

Trong danh mục sản phẩm, bầu giảm inox lệch tâm là một trong những mặt hàng chủ lực, được Thép Hùng Phát nhập khẩu trực tiếp với chất lượng ổn định, đầy đủ kích thước, vật liệu inox 304, 316 và đáp ứng các tiêu chuẩn kỹ thuật phổ biến.

Với nguồn hàng sẵn kho, giá cả cạnh tranh và khả năng cung ứng linh hoạt, Thép Hùng Phát là đối tác tin cậy cho các công trình cấp thoát nước, PCCC, hóa chất, thực phẩm và hệ thống công nghiệp.
