Thép Hình I Có Uốn Được Không

Thép hình I có uốn được không? Câu trả lời là có, nhưng khả năng uốn thực tế phụ thuộc vào mác thép, kích thước tiết diện, chiều dày cánh và bụng, độ dẻo của vật liệu, bán kính uốn và phương pháp gia công.

Thép hình I có thể được uốn cong để tạo thành dầm cong, khung mái, kết cấu vòm hoặc các chi tiết cơ khí có hình dạng đặc biệt. Tuy nhiên, không phải mọi loại thép hình I đều có thể uốn với cùng một bán kính hoặc cùng một phương pháp.

Đặc biệt, nếu mua thép hình I về để gia công uốn, nên ưu tiên sản phẩm của các nhà sản xuất uy tín, sử dụng thép chính phẩm, có mác thép và tiêu chuẩn rõ ràng, đồng thời có cơ tính phù hợp với yêu cầu tạo hình. Trong đó, độ giãn dài, giới hạn chảy và độ bền kéo là những thông số cần quan tâm khi đánh giá khả năng biến dạng của vật liệu.

Nhu cầu uốn thép hình I và ứng dụng của uốn thép I

Nhu cầu uốn thép hình I phát sinh khi công trình hoặc sản phẩm yêu cầu các kết cấu có dạng cong, vòm hoặc hình học đặc biệt mà thép hình I thẳng không thể đáp ứng.

Sau khi gia công uốn, thép hình I thường được sử dụng để làm dầm cong, khung mái vòm, khung nhà thép, mái che, kết cấu nhà xưởng, dầm cầu, khung cửa và các chi tiết cơ khí theo bản vẽ.
Trong lĩnh vực kiến trúc, thép I uốn còn được dùng cho các công trình có thiết kế đường cong nhằm tạo hình dáng đặc biệt nhưng vẫn đảm bảo khả năng chịu lực của kết cấu.
Đối với nhà thép tiền chế và nhà xưởng, thép I có thể được uốn theo bán kính yêu cầu để tạo dầm mái cong, khung cong hoặc kết cấu chuyển tiếp, giúp hạn chế việc phải cắt nhỏ nhiều đoạn thép rồi hàn ghép.
Trong cơ khí chế tạo, thép I uốn cũng được sử dụng cho khung máy, giá đỡ, kết cấu thiết bị và các bộ phận chịu tải có hình dạng không thẳng.

Việc uốn trực tiếp giúp tạo ra cấu kiện có hình dạng liền mạch, giảm số lượng mối nối và đáp ứng chính xác hơn yêu cầu của bản vẽ. Tuy nhiên, với thép hình I dùng để uốn, cần xác định trước kích thước tiết diện, mác thép, độ dày cánh và bụng, bán kính uốn và phương pháp gia công để hạn chế nứt, xoắn hoặc biến dạng tiết diện.

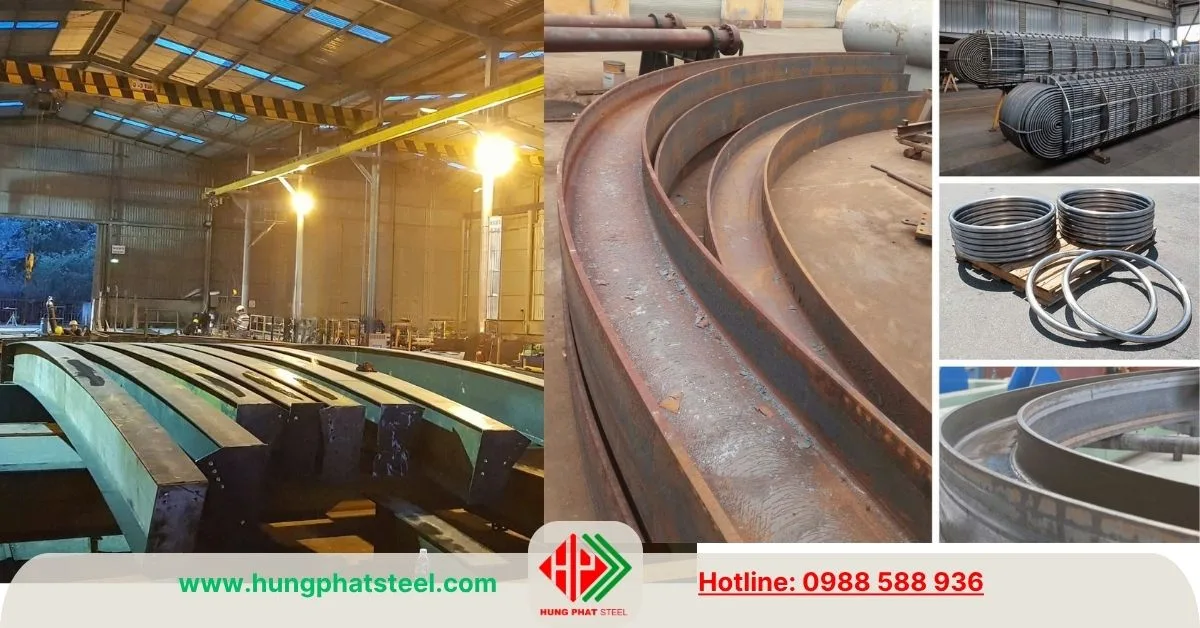

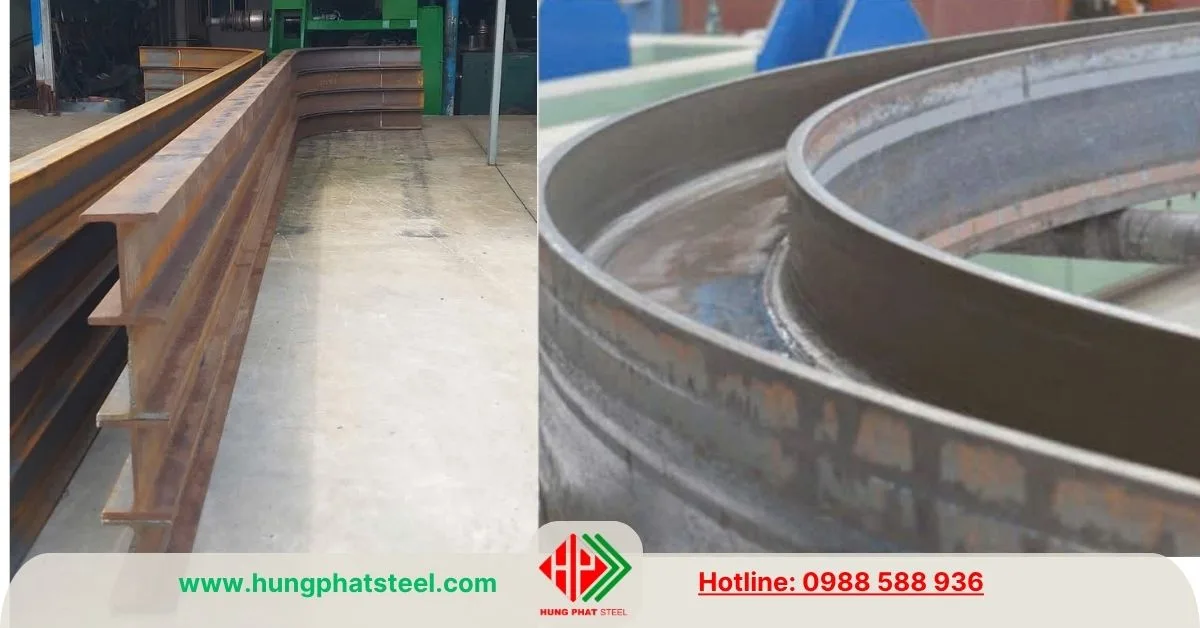

Cấu tạo và khả năng chịu uốn của thép hình I

Thép hình I được thiết kế với hai bản cánh nằm song song và bản bụng liên kết ở giữa. Hình dạng này giúp tiết diện có khả năng chịu tải và chịu mô men uốn tốt, vì phần lớn vật liệu được phân bố ở xa trục trung hòa.

Nếu chỉ xét về khả năng chịu lực uốn, thép hình I là một trong những loại thép được sử dụng phổ biến nhất cho các cấu kiện chịu uốn như dầm sàn, dầm mái, dầm nhà thép, dầm cầu trục và dầm đỡ thiết bị.

Còn nếu nói đến uốn cong cây thép I trong quá trình gia công, câu trả lời cũng là có. Thép hình I có thể được đưa qua máy uốn chuyên dụng để tạo thành đường cong theo bán kính thiết kế. Tuy nhiên, quá trình này đòi hỏi phải kiểm soát lực uốn và bán kính uốn phù hợp với đặc tính của vật liệu.

Không nên hiểu rằng một cây thép I có khả năng chịu lực uốn cao thì đương nhiên có thể uốn cong tùy ý. Khả năng chịu uốn khi làm việc và khả năng tạo hình khi gia công là hai vấn đề khác nhau.

Vì sao thép hình I có thể uốn cong?

Thép là vật liệu có khả năng biến dạng dẻo. Khi tác dụng lực vượt qua giới hạn đàn hồi, thép có thể tiếp tục biến dạng mà chưa bị phá hủy ngay lập tức.

Trong quá trình uốn thép hình I, một phía của tiết diện sẽ chịu kéo, phía đối diện chịu nén. Vùng gần trục trung hòa có mức biến dạng thấp hơn. Nếu vật liệu có độ dẻo phù hợp và lực tác động nằm trong giới hạn cho phép, tiết diện có thể thay đổi hình dạng theo bán kính uốn mà không bị nứt gãy.

Tuy nhiên, thép hình I có tiết diện phức tạp hơn thép tròn hoặc thép hộp. Hai bản cánh và bản bụng có thể biến dạng khác nhau khi chịu lực. Nếu thao tác không đúng, có thể xảy ra hiện tượng méo cánh, xoắn tiết diện, móp bụng hoặc biến dạng không đồng đều.

Đây là lý do uốn thép hình I thường cần sử dụng máy móc và khuôn chuyên dụng thay vì dùng phương pháp gia công thủ công.

Những yếu tố quyết định thép hình I có uốn được hay không

Mác thép

Mác thép là yếu tố đầu tiên cần xác định khi lựa chọn thép hình I để uốn. Các loại thép có thành phần hóa học và cơ tính khác nhau sẽ có khả năng biến dạng khác nhau.
Thép có độ dẻo tốt thường thuận lợi hơn khi tạo hình. Vì vậy, khi mua thép hình I để uốn, không nên chỉ quan tâm đến kích thước mà cần xác định rõ mác thép và tiêu chuẩn sản xuất.
Nếu nhà cung cấp có CO/CQ, người mua có thể kiểm tra các thông số như Re hoặc Rp0,2, Rm và độ giãn dài A để đánh giá cơ tính của lô thép.

Độ giãn dài

Trong quá trình uốn, vật liệu phải chịu biến dạng. Vì vậy, độ giãn dài là một chỉ tiêu rất đáng quan tâm.
Độ giãn dài càng phù hợp với yêu cầu tạo hình thì thép càng có khả năng chịu biến dạng dẻo trước khi xảy ra phá hủy. Tuy nhiên, không thể chỉ nhìn vào một giá trị độ giãn dài để xác định bán kính uốn cho thép hình I.
Khả năng uốn thực tế còn phụ thuộc vào kích thước tiết diện, chiều dày vật liệu, hướng uốn và phương pháp gia công.

Kích thước và chiều dày thép hình I

Thép hình I càng lớn thì lực cần thiết để uốn càng cao. Chiều cao thân I, chiều rộng cánh, chiều dày cánh và chiều dày bụng đều ảnh hưởng đến quá trình gia công.
Ví dụ, thép I200 và I400 không thể sử dụng cùng một thông số máy hoặc cùng một bán kính uốn chỉ vì chúng đều có dạng tiết diện chữ I.
Đối với thép I kích thước lớn, cần sử dụng thiết bị có công suất phù hợp và xác định trước bán kính uốn theo yêu cầu thiết kế.

Kích thước chuẩn (mm)				Diện tích mặt cắt ngang (CM²)	Khối lượng (KG/M)
HXB	T1	T2	R	A	W
150×75	5	7	8	17.85	14
148×100	6	9	11	26.84	21.1
175×175	8	11	12	51.2	40.4
198×99	4.5	7	11	23.18	18.2
200×100	5.5	8	11	27.16	21.3
194×150	6	9	13	39.01	30.6
200×204	12	12	13	71.5	56.2
208×202	10	16	13	83.69	65.7
248×124	5	8	12	32.68	25.7
250×125	6	9	12	37.66	29.6
244×175	7	11	16	56.2	44.1
244×252	11	11	16	82.06	64.4
248X249	8	13	16	84.7	66.5
250×255	14	14	16	104.7	82.2
298×149	6	8	13	40.8	32
300×150	7	9	13	46.78	36.7
294X200	8	12	18	72.38	56.8
298X201	9	14	18	83.36	65.4
294X302	12	12	18	107.7	84.5
298X299	9	14	18	110.8	87
300×305	15	15	18	134.8	106
304X301	11	17	18	134.8	106
310×305	15	20	18	165.3	130
310×310	20	20	18	180.8	142
346×174	6	9	14	52.68	41.4
350×175	7	11	14	63.14	49.6
354×176	8	13	14	73.68	57.8
336×249	8	12	20	88.15	69.2
340×250	9	14	20	101.5	79.7
338×351	13	13	20	135.3	106
344×348	10	16	20	146	115
344×354	16	16	20	166.6	131
350×357	19	19	20	191.4	156
396×199	7	11	16	72.16	56.6
400×200	8	13	16	84.12	66
404×201	9	15	16	96.16	75.5
386×299	9	14	22	120.1	94.3
390×300	10	16	22	136	107
388×402	15	15	22	178.5	140
394×398	11	18	22	186.8	147
394×405	18	18	22	214.4	168
400×408	21	21	22	250.7	197
406×403	16	24	22	254.9	200
414×405	18	28	22	295.4	232
428×407	20	35	22	360.7	283
458×417	30	50	22	528.6	415
498×432	45	70	22	770.1	605
446×199	8	12	18	84.3	66.2
450×200	9	14	18	96.76	76
434×299	10	15	24	135	106
440×300	11	18	24	157.4	124
496×199	9	14	20	101.3	79.5
500×200	10	16	20	114.2	89.6
506×201	11	19	20	131.3	103
482×300	11	15	26	145.5	114
488×300	11	18	26	163.5	128
596×199	10	15	22	120.5	94.6
600×200	11	17	22	134.4	106
606×201	12	20	22	152.5	120
612×202	13	23	22	170.7	134
582×300	12	17	28	174.5	137
588×300	12	20	28	192.5	151
594×302	14	23	28	222.4	175
692×300	13	20	28	211.5	166
700×300	13	24	28	235.5	185
708×302	15	28	28	273.6	215
792×300	14	22	28	243.4	191
800×300	14	26	28	267.4	210
808×302	16	30	28	307.6	241
890×299	15	23	28	270.9	213
900×300	16	28	28	309.8	243
912×302	18	34	28	364	286
918×303	19	37	28	391.3	307

Bán kính uốn

Bán kính uốn là một trong những yếu tố quan trọng nhất.

Bán kính càng nhỏ thì mức độ biến dạng tại vùng uốn càng lớn. Khi vượt quá khả năng biến dạng của vật liệu, thép có thể xuất hiện vết nứt hoặc biến dạng cục bộ.
Vì vậy, không nên yêu cầu đơn vị gia công uốn thép hình I theo một bán kính bất kỳ mà chưa kiểm tra khả năng tạo hình của tiết diện và vật liệu.
Trong thực tế, nếu yêu cầu đường cong có bán kính rất nhỏ, có thể phải lựa chọn phương pháp gia công đặc biệt hoặc xem xét phương án thiết kế khác.

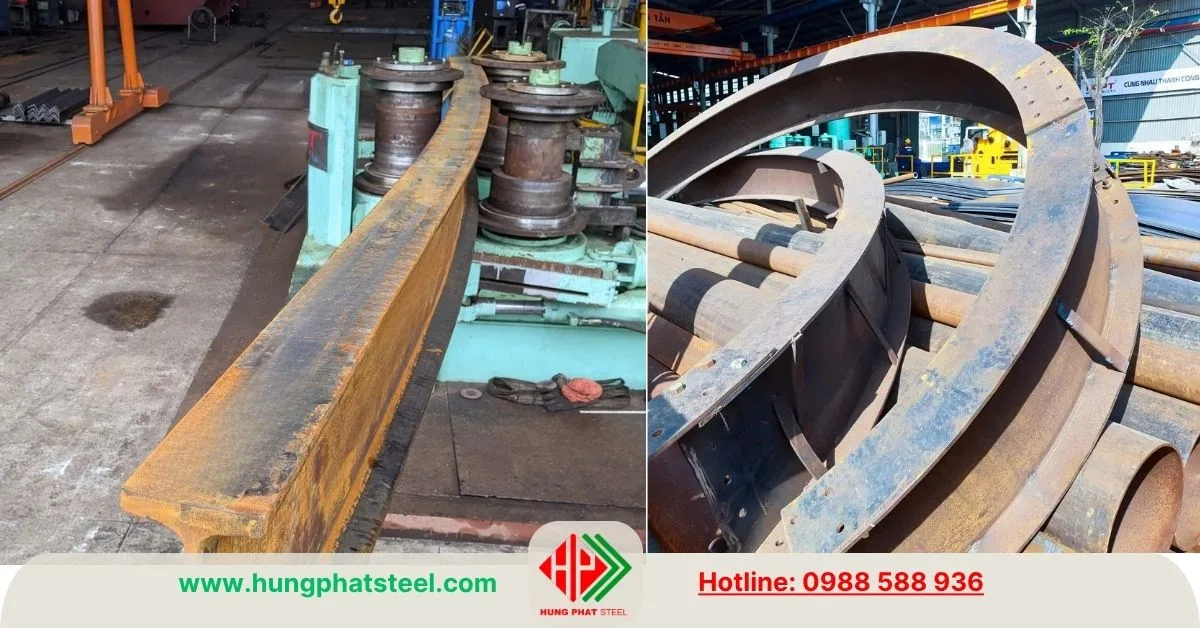

Uốn thép hình I bằng phương pháp nào?

Tùy kích thước và yêu cầu sản phẩm, thép hình I có thể được gia công bằng các phương pháp uốn khác nhau.

Uốn nguội là phương pháp sử dụng máy và con lăn để tạo lực làm thép biến dạng ở nhiệt độ môi trường. Phương pháp này phù hợp với nhiều trường hợp gia công thép hình có bán kính uốn tương đối lớn và vật liệu có cơ tính phù hợp.
Uốn nóng sử dụng nhiệt để làm vật liệu dễ biến dạng hơn. Phương pháp này có thể được áp dụng trong những trường hợp yêu cầu tạo hình lớn hoặc vật liệu có tiết diện lớn. Tuy nhiên, việc gia nhiệt phải được kiểm soát để tránh ảnh hưởng không mong muốn đến cơ tính và chất lượng vật liệu.

Với các công trình yêu cầu độ chính xác cao, phương pháp gia công cần được lựa chọn dựa trên bản vẽ, kích thước tiết diện và bán kính uốn cụ thể.

Nên chọn thép hình I như thế nào để uốn?

Nếu mục đích mua thép hình I là uốn cong, yếu tố quan trọng nhất là lựa chọn vật liệu có chất lượng ổn định.

Nên ưu tiên thép hình I của các thương hiệu và nhà máy có uy tín, sản xuất từ thép chính phẩm, có nguồn gốc rõ ràng và tiêu chuẩn sản xuất cụ thể. Khi đặt hàng, nên cung cấp đầy đủ yêu cầu về kích thước I, chiều dày, mác thép, số lượng và bán kính uốn để nhà cung cấp tư vấn chính xác.

Đối với những đơn hàng yêu cầu uốn nhiều hoặc bán kính nhỏ, nên yêu cầu kiểm tra cơ tính của vật liệu. Các chỉ tiêu như giới hạn chảy, độ bền kéo và độ giãn dài sẽ giúp đánh giá khả năng biến dạng của thép trước khi gia công.

Không nên lựa chọn thép chỉ dựa vào giá thành thấp nếu sản phẩm sẽ phải trải qua quá trình uốn phức tạp. Vật liệu không ổn định có thể làm tăng tỷ lệ phế phẩm và chi phí gia công.

Thép hình I uốn có bị yếu đi không?

Đây là vấn đề khách hàng thường quan tâm khi mua thép hình I để gia công.

Việc uốn thép tạo ra biến dạng trong vật liệu. Nếu quá trình gia công được thực hiện đúng phương pháp, với bán kính phù hợp và không làm xuất hiện khuyết tật, sản phẩm sau uốn vẫn có thể được sử dụng cho mục đích kết cấu theo thiết kế.

Ngược lại, nếu cố uốn với bán kính quá nhỏ hoặc sử dụng lực quá lớn, thép có thể xuất hiện nứt, gấp nếp, biến dạng cục bộ hoặc thay đổi hình dạng tiết diện. Những khuyết tật này có thể ảnh hưởng đến khả năng chịu lực của cấu kiện.

Do đó, sau khi uốn, đặc biệt đối với thép hình I dùng làm kết cấu chịu lực, cần kiểm tra hình dạng, kích thước và chất lượng vùng uốn trước khi đưa vào sử dụng.

Tiêu chuẩn TCVN quy định về khả năng chịu uốn của thép hình I

Đối với khả năng chịu uốn của cấu kiện thép, có thể tham khảo TCVN 5575:2024 – Thiết kế kết cấu thép. Tiêu chuẩn quy định các yêu cầu tính toán độ bền và ổn định đối với cấu kiện thép chịu uốn, trong đó có dầm tiết diện chữ I.

Về nguyên tắc, khả năng chịu uốn của tiết diện được kiểm tra bằng cách so sánh mô men uốn tính toán M với khả năng chịu mô men của tiết diện, có xét đến cường độ tính toán của thép và các hệ số liên quan. TCVN 5575:2024 cũng yêu cầu kiểm tra ổn định tổng thể trong những trường hợp áp dụng.

Khi sử dụng thép hình I cán nóng trong kết cấu, cần đồng thời xác định đúng tiêu chuẩn sản phẩm của loại thép đang sử dụng, chẳng hạn TCVN 7571-15:2019 đối với thép cán định hình chữ I.

Kích thước chuẩn (mm)	Mô men quán tính (CM4)		Bán kính quán tính (CM)		Mô đun kháng uốn mặt cắt (CM³)
HXB	LX	LY	IX	IY	ZX	ZY
150×75	666	49.5	6.11	1.66	88.8	13.2
148×100	1020	151	6.17	2.37	138	30.1
175×175	2880	984	7.5	4.4	330	112
198×99	1580	114	8.26	2.21	160	23
200×100	1840	134	8.24	2.22	184	26.8
194×150	2690	507	8.3	3.61	277	67.6
200×204	4980	1700	8.35	4.88	498	167
208×202	6530	2200	8.83	5.13	628	218
248×124	3540	255	10.4	2.79	285	41.1
250×125	4050	294	10.4	2.79	324	47
244×175	6120	984	10.4	4.18	502	113
244×252	8790	2940	10.3	5.98	720	233
248X249	9930	3350	10.8	6.29	801	269
250×255	11500	3880	10.5	6.09	919	304
298×149	6320	442	12.4	3.29	424	59.3
300×150	7210	508	12.4	3.29	481	67.7
294X200	11300	1600	12.5	4.71	771	160
298X201	13300	1900	12.6	4.77	893	189
294X302	16900	5520	12.5	7.16	1150	365
298X299	18800	6240	13	7.5	1270	417
300×305	21500	7100	12.6	7.26	1440	466
304X301	23400	7730	13.2	7.57	1540	514
310×305	28150	9460	13.2	7.6	1810	620
310×310	29390	9940	12.8	7.5	1890	642
346×174	11100	792	14.5	3.88	641	91
350×175	13600	984	14.7	3.95	775	112
354×176	16100	1180	14.8	4.01	909	134
336×249	18500	3090	14.5	5.92	1100	248
340×250	21700	3650	14.6	6	1280	292
338×351	28200	9380	14.4	8.33	1670	534
344×348	33300	11200	15.1	8.78	1940	646
344×354	35300	11800	14.6	8.43	2050	669
350×357	42800	14400	14.7	8.53	2450	809
396×199	20000	1450	16.7	4.48	1010	145
400×200	23700	1740	16.8	4.54	1190	174
404×201	27500	2030	16.9	4.6	1360	202
386×299	33700	6240	16.7	7.81	1740	418
390×300	38700	7210	16.9	7.28	1980	481
388×402	49000	16300	16.6	9.54	2520	809
394×398	56100	18900	17.3	10.1	2850	951
394×405	59700	20000	16.7	9.7	3030	985
400×408	70900	23800	16.8	9.75	3540	1170
406×403	78000	26200	17.5	10.1	3840	1300
414×405	92800	31000	17.7	10.2	4480	1530
428×407	119000	39400	18.2	10.4	5570	1930
458×417	187000	60500	18.8	10.7	8170	2900
498×432	298000	94000	19.7	11.1	12000	4370
446×199	28700	1580	18.5	4.33	1290	159
450×200	33500	1870	18.6	4.4	1490	187
434×299	46800	6690	18.6	7.04	2160	448
440×300	56100	8110	18.9	7.18	2550	541
496×199	41900	1840	20.3	4.27	1690	185
500×200	47800	2140	20.5	4.33	1910	214
506×201	56500	2580	20.7	4.443	2230	254
482×300	60400	6760	20.4	6.82	2500	451
488×300	71000	8110	20.8	7.04	2910	541
596×199	68700	1980	23.9	4.05	2310	199
600×200	77600	2280	24	4.12	2590	228
606×201	90400	2720	24.3	4.22	2980	271
612×202	103000	3180	24.6	4.31	3380	314
582×300	103000	7670	24.3	6.63	3530	511
588×300	118000	9020	24.8	6.85	4020	601
594×302	137000	10600	24.9	6.9	4620	701
692×300	172000	9020	28.6	6.53	4980	602
700×300	201000	10800	29.3	6.78	5760	722
708×302	237000	12900	29.4	6.86	6700	853
792×300	254000	9930	32.3	6.39	6410	662
800×300	292000	11700	33	6.62	7290	782
808×302	339000	13800	33.2	6.7	8400	915
890×299	345000	10300	35.7	6.16	7760	688
900×300	411000	12600	36.4	6.39	9140	843
912×302	498000	15700	37	6.56	10900	1040
918×303	542178	17222	37.2	6.63	11800	1140

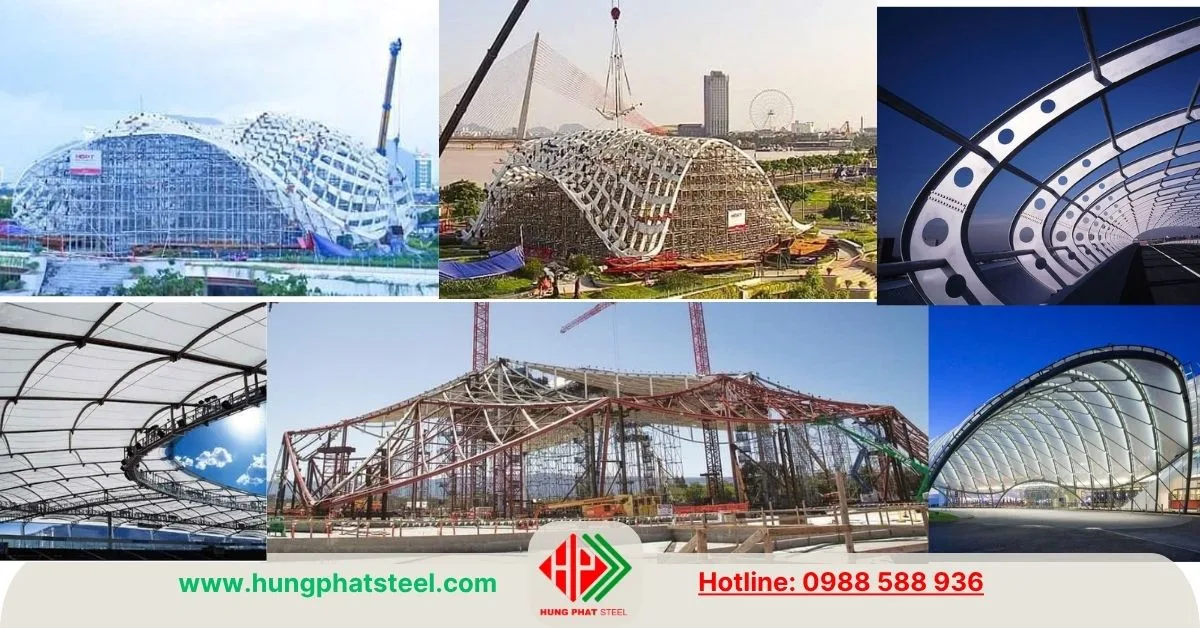

Thép hình I có uốn được để làm mái vòm, dầm cong không?

Có. Đây là một trong những ứng dụng phổ biến của thép hình I sau khi được gia công uốn.

Thép hình I có thể được tạo thành các dầm cong, khung mái vòm, kết cấu nhà thép có đường cong, khung nhà xưởng, kết cấu kiến trúc và các chi tiết cơ khí đặc biệt.

Việc sử dụng thép hình I uốn giúp tạo ra kết cấu có hình dạng theo thiết kế mà không cần phải ghép quá nhiều đoạn thép thẳng bằng phương pháp cắt và hàn.

Đối với các công trình kiến trúc, phương pháp này còn giúp tạo ra những đường cong liên tục, tăng tính đồng nhất cho kết cấu.

Kết luận: Thép hình I có uốn được không?

Thép hình I có thể uốn được, cả về khả năng chịu mô men uốn trong kết cấu và khả năng gia công tạo hình. Tuy nhiên, nếu mua thép hình I để uốn cong, cần đánh giá riêng khả năng tạo hình của vật liệu thay vì chỉ dựa vào khả năng chịu lực của tiết diện.

Một cây thép I phù hợp để uốn cần đáp ứng đồng thời nhiều yếu tố: mác thép phù hợp, độ dẻo đáp ứng yêu cầu, kích thước và chiều dày phù hợp, bán kính uốn nằm trong khả năng gia công và phương pháp uốn được lựa chọn đúng.

Đặc biệt, nên ưu tiên thép hình I có nguồn gốc rõ ràng, sản xuất từ thép chính phẩm, có CO/CQ và cơ tính được kiểm soát. Đây là cơ sở quan trọng để hạn chế nứt, biến dạng cánh, xoắn tiết diện và các khuyết tật có thể xảy ra trong quá trình uốn.

Với thép hình I sử dụng làm kết cấu chịu lực, sau khi uốn vẫn cần được kiểm tra và tính toán theo yêu cầu thiết kế. Khả năng uốn được không đồng nghĩa với việc mọi bán kính uốn đều an toàn hoặc mọi tiết diện sau uốn đều đủ khả năng chịu tải.

Mua thép hình I về uốn thì mua ở đâu?

Thép Hùng Phát cung ứng thép hình I cán nóng chuyên dùng cho các nhu cầu gia công uốn, tạo hình và chế tạo kết cấu, với nguồn hàng trong nước và nhập khẩu từ nhiều quốc gia.

Xuất xứ	Thương hiệu/nhà máy nổi bật	Ghi chú
Việt Nam	POSCO Yamato Vina, VinaOne, Đại Việt, Thép An Khánh, Thép Á Châu, Vinakyoei…	Hàng sản xuất trong nước, dễ kiểm tra nguồn gốc và CO/CQ
Nhật Bản	Nippon Steel, JFE Steel, Tokyo Steel, Osaka Steel, Yamato Steel	Thép hình chất lượng cao, cơ tính ổn định, phù hợp các yêu cầu gia công
Hàn Quốc	POSCO, Hyundai Steel, Dongkuk Steel	Nguồn hàng phổ biến, nhiều quy cách và mác thép
Thái Lan	Siam Yamato Steel (SYS)	Thương hiệu thép hình nổi bật tại khu vực Đông Nam Á
Trung Quốc	Jinxi, Rizhao Steel, Shougang, Tangshan, Maanshan (Masteel)	Nguồn hàng đa dạng về quy cách, mác thép và giá thành

Links tham khảo:
Thép hình I Posco
Thép hình I An Khánh
Thép hình I Á Châu
Thép hình I Vinaone
Thép hình I Trung Quốc
Thép hình I Nhật Bản

Với thép hình I dùng để uốn, Thép Hùng Phát ưu tiên tư vấn dựa trên mác thép, cơ tính, kích thước tiết diện, chiều dày cánh – bụng và bán kính uốn yêu cầu, thay vì chỉ lựa chọn theo thương hiệu; qua đó giúp khách hàng chọn đúng vật liệu và hạn chế nứt, xoắn hoặc biến dạng tiết diện trong quá trình gia công.
