Ống Thép Mềm Là Gì? Phân Loại, Cấu Tạo, Tiêu Chuẩn Và Ứng Dụng

Ống thép mềm luồn dây điện — hay còn gọi là ống ruột gà thép — là loại ống bảo vệ dây dẫn được chế tạo từ dải thép mạ kẽm cuộn xoắn theo cấu trúc Interlock hoặc Squarelock. Cấu trúc cuộn xoắn này cho phép ống uốn cong linh hoạt bằng tay, không cần máy bẻ ống như ống cứng (EMT, IMC, RSC), trong khi vẫn giữ được khả năng bảo vệ dây điện khỏi va đập cơ học.

Đây là nhóm sản phẩm gồm nhiều biến thể khác nhau, không chỉ có một loại duy nhất. Ống thép mềm trần (FMC), ống thép mềm bọc nhựa PVC (LFMC) và ống ruột gà inox đều thuộc nhóm này, mỗi loại phù hợp với một nhóm điều kiện lắp đặt riêng. Bài viết dưới đây trình bày đầy đủ cấu tạo, phân loại, tiêu chuẩn và ứng dụng của toàn bộ nhóm sản phẩm, giúp kỹ sư M&E và nhà thầu điện chọn đúng loại cho từng hạng mục công trình.

Ống thép mềm là gì

Ống thép mềm là hệ thống ống luồn dây điện có khả năng uốn cong linh hoạt, dùng để bảo vệ cáp và dây dẫn điện khỏi va đập cơ học, ẩm ướt hoặc ăn mòn tùy loại. Về bản chất kỹ thuật, đây chính là nhóm sản phẩm mà tiêu chuẩn quốc tế gọi là Flexible Metal Conduit (FMC) và các biến thể của nó.

Khác với ống cứng phải cắt góc, dùng máy bẻ ống hoặc co nối tại mỗi điểm chuyển hướng, ống thép mềm uốn cong trực tiếp bằng tay tại vị trí cần thiết. Điều này giúp giảm số lượng phụ kiện co nối, rút ngắn thời gian thi công tại các khu vực có nhiều góc chuyển hướng hoặc khó tiếp cận.

Ống thép mềm được dùng phổ biến để đấu nối vào động cơ, tủ điện, thiết bị có rung động, nơi ống cứng dễ bị mỏi kim loại và nứt gãy theo thời gian do không hấp thụ được rung động cơ học.

Cấu tạo ống thép mềm

Lõi thép: nền tảng quyết định độ bền cơ học

Lõi ống thép mềm được chế tạo từ dải thép mạ kẽm cuộn xoắn theo một trong hai kiểu cấu trúc:

• Interlock: các vòng thép cài khóa vào nhau theo kiểu móc nối, cho độ linh hoạt cao, phổ biến nhất trong ống ruột gà dân dụng và công nghiệp nhẹ.
• Squarelock: biên dạng vuông giúp tăng độ cứng vững và khả năng chịu lực nén dọc trục tốt hơn Interlock, thường dùng cho ứng dụng công nghiệp nặng hơn.

Lớp mạ kẽm trên dải thép giúp chống ăn mòn cơ bản, nhưng mức độ bảo vệ còn phụ thuộc vào lớp ngoài của từng loại ống.

Lớp ngoài: yếu tố phân biệt các loại ống thép mềm

Lớp ngoài là yếu tố quyết định ống thuộc loại nào trong nhóm ống thép mềm:

• Không bọc (FMC): giữ nguyên bề mặt kim loại, giá thấp nhất, chỉ phù hợp môi trường khô ráo trong nhà.
• Bọc PVC (LFMC): thêm lớp nhựa PVC bên ngoài lõi thép, chống nước và chống dầu, phù hợp môi trường ẩm ướt hoặc ngoài trời.
• Inox 304: lõi làm từ thép không gỉ 304, chống ăn mòn tốt hơn thép mạ kẽm, dùng trong môi trường có độ ẩm cao hoặc hóa chất nhẹ.
• Inox 316: bổ sung molypden trong thành phần hợp kim, chống ăn mòn vượt trội trong môi trường hóa chất mạnh hoặc ven biển có nồng độ muối cao.

Việc chọn lớp ngoài phù hợp quan trọng không kém việc chọn cấu trúc lõi, vì đây là yếu tố quyết định tuổi thọ thực tế của ống trong môi trường lắp đặt.

Phân loại ống thép mềm luồn dây điện

Ống ruột gà thép trần (FMC)

FMC là dạng cơ bản nhất trong nhóm ống thép mềm — không có lớp bọc bảo vệ bên ngoài, chỉ có lớp mạ kẽm trên dải thép. Đặc điểm nổi bật gồm:

• Giá thành thấp nhất trong nhóm ống thép mềm.
• Độ linh hoạt cao, dễ luồn qua các khu vực chật hẹp.
• Chỉ phù hợp lắp đặt trong nhà, môi trường khô ráo, ít tiếp xúc hóa chất hoặc độ ẩm cao.

Ống ruột gà bọc nhựa (LFMC)

LFMC (Liquid-Tight Flexible Metal Conduit) là FMC được bổ sung lớp bọc nhựa PVC bên ngoài lõi thép. Lớp PVC này mang lại:

• Khả năng chống nước, chống dầu và chống bụi ở mức cao hơn đáng kể so với FMC.
• Chỉ số bảo vệ IP cao hơn, phù hợp lắp đặt ngoài trời hoặc khu vực ẩm ướt.
• Khả năng chôn ngầm hoặc đặt trong bê tông ở một số ứng dụng, tùy khuyến nghị của nhà sản xuất.

Ống ruột gà inox

Ống ruột gà inox dùng lõi thép không gỉ thay cho thép mạ kẽm, có hai cấp phổ biến:

• Inox 304: chống ăn mòn tốt, phù hợp nhà máy thực phẩm, dược phẩm — nơi yêu cầu vệ sinh công nghiệp cao.
• Inox 316: chống ăn mòn vượt trội trong môi trường hóa chất hoặc ven biển, nhờ khả năng kháng clorua tốt hơn 304.

Loại này có giá thành cao nhất trong nhóm, nhưng là lựa chọn bắt buộc khi môi trường lắp đặt có tính ăn mòn cao mà FMC hay LFMC không đáp ứng đủ tuổi thọ yêu cầu.

FMC và LFMC khác nhau ở đâu

Nhầm lẫn phổ biến nhất khi nói về “ống thép mềm” là đồng nhất nó với LFMC (ống ruột gà bọc nhựa) — trong khi LFMC chỉ là một trong ba nhóm sản phẩm chính. Bảng dưới đây so sánh trực tiếp hai loại phổ biến nhất:

Ống thép mềm khác ống EMT như thế nào

EMT (Electrical Metallic Tubing) là ống cứng thành mỏng, khác biệt căn bản với ống thép mềm về độ cứng và cách thi công:

Trong thực tế, nhiều công trình dùng kết hợp cả hai — EMT cho các tuyến chính đi thẳng dài, ống thép mềm cho đoạn đấu nối cuối vào thiết bị có rung động hoặc vị trí khó lắp đặt ống cứng.

Ưu điểm của ống thép mềm

• Chống va đập cơ học tốt hơn ống nhựa cùng mục đích sử dụng.
• Bảo vệ dây điện khỏi tác động môi trường và côn trùng gặm nhấm, đặc biệt hiệu quả chống chuột so với ống nhựa mềm.
• Vật liệu kim loại không bắt lửa, phù hợp yêu cầu phòng cháy trong nhiều loại công trình.
• Giảm nhiễu điện từ (EMI) nhờ lớp vỏ kim loại có tác dụng chắn từ trường phần nào, dù mức độ giảm nhiễu cụ thể phụ thuộc vào tần số và cấu hình hệ thống.
• Thi công nhanh hơn ống cứng tại khu vực nhiều góc chuyển hướng, giảm số lượng co nối cần dùng.
• Độ linh hoạt cao giúp lắp đặt dễ dàng ở không gian chật hẹp hoặc khó tiếp cận.

Nhược điểm và giới hạn sử dụng

Ống thép mềm không phải giải pháp thay thế hoàn toàn cho ống cứng. Cần lưu ý các giới hạn sau khi thiết kế hệ thống:

• Khả năng chịu lực cơ học không bằng EMT, IMC hay RSC — không phù hợp làm tuyến trục chính chịu tải trọng va đập lớn hoặc chôn trực tiếp không bảo vệ (trừ một số LFMC đạt chuẩn cho phép chôn ngầm theo khuyến nghị nhà sản xuất).
• Không thích hợp chạy nổi khoảng cách dài mà không có giá đỡ, vì độ mềm dẻo khiến ống dễ võng, ảnh hưởng thẩm mỹ và độ bền cơ học theo thời gian.
• Cần dùng đúng phụ kiện chuyên dụng cho ống mềm (đầu nối, cút nối) — không thể dùng lẫn phụ kiện của ống cứng.
• Giá thành cao hơn ống luồn dây bằng nhựa (PVC conduit) thông thường, dù thấp hơn ống inox cùng mục đích.

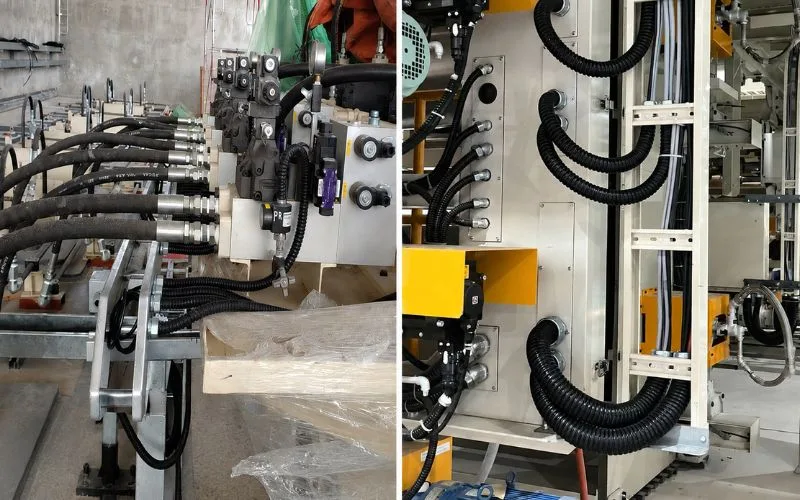

Ứng dụng thực tế theo từng loại công trình

Ống thép mềm được ứng dụng rộng rãi trong hệ thống M&E (Mechanical & Electrical) của nhiều loại công trình:

• Nhà máy, nhà xưởng: đấu nối động cơ, máy CNC, robot công nghiệp — nơi thiết bị có rung động liên tục cần điểm nối linh hoạt để tránh mỏi kim loại tại đầu ống cứng.
• Cao ốc, trung tâm thương mại: đi dây trong trần giả, tủ điện tầng, khu vực có nhiều đường ống kỹ thuật khác chồng chéo cần độ linh hoạt khi luồn dây.
• Bệnh viện: hệ thống điện cho thiết bị y tế cần độ tin cậy cao và khả năng thi công gọn trong không gian kỹ thuật hạn chế.
• Data Center: đấu nối tủ rack, hệ thống làm mát, nơi yêu cầu quản lý cáp gọn gàng và giảm nhiễu điện từ giữa các tuyến cáp.
• Hệ thống PCCC: đấu nối dây tín hiệu báo cháy, bơm chữa cháy — ưu tiên vật liệu không bắt lửa.
• Điện mặt trời: đấu nối inverter, tủ combiner box ngoài trời — thường dùng LFMC hoặc ống ruột gà inox nhờ khả năng chống nước, chống tia UV tốt hơn FMC trần.
• HVAC: đấu nối motor quạt, damper điều khiển — khu vực có rung động cơ học từ thiết bị.
• Tủ điện, động cơ: ứng dụng phổ biến nhất, đấu nối đoạn cuối từ máng cáp hoặc ống cứng vào thiết bị đầu cuối.

Không nên nhầm lẫn nhóm ứng dụng này với ống dẫn khí, dẫn nước hay ống thủy lực. Ống thép mềm luồn dây điện chỉ phục vụ mục đích bảo vệ dây dẫn điện, không dùng để dẫn lưu chất.

Tiêu chuẩn áp dụng cho ống thép mềm

IEC 61386 — tiêu chuẩn quốc tế cho hệ thống ống luồn dây điện

IEC 61386 là bộ tiêu chuẩn do Ủy ban Kỹ thuật Điện Quốc tế (IEC) ban hành, quy định yêu cầu kỹ thuật chung và yêu cầu cụ thể cho các hệ thống ống dùng lắp đặt cáp, áp dụng cho cả ống kim loại, phi kim loại và hỗn hợp. Tiêu chuẩn này được chia thành nhiều phần, trong đó phần liên quan trực tiếp đến ống thép mềm quy định về hệ thống ống uốn được (flexible conduit systems).

TCVN 7417 — phiên bản tương đương tại Việt Nam

TCVN 7417 là tiêu chuẩn quốc gia Việt Nam, tương đương trực tiếp với IEC 61386 (TCVN 7417-1 tương đương IEC 61386-1 về yêu cầu chung). Đây là tiêu chuẩn thường được viện dẫn trong hồ sơ nghiệm thu công trình tại Việt Nam khi kiểm tra hệ thống ống luồn dây điện.

BS 731 — tiêu chuẩn Anh cho ống ruột gà kim loại

BS 731 là tiêu chuẩn của Anh (British Standard) quy định riêng cho ống ruột gà kim loại (flexible steel conduit), thường được viện dẫn song song với IEC 61386 trên catalogue của một số nhà sản xuất, đặc biệt với dòng sản phẩm có nguồn gốc từ thị trường sử dụng hệ tiêu chuẩn Anh.

Khi lựa chọn sản phẩm, nên yêu cầu nhà cung cấp xuất trình chứng chỉ hợp chuẩn cụ thể (CO/CQ, chứng nhận hợp chuẩn IEC 61386 hoặc TCVN 7417) thay vì chỉ dựa vào tên gọi thương mại trên catalogue.

Kích thước phổ biến

Lưu ý: quy cách đường kính trong/ngoài cụ thể và dung sai có thể khác nhau giữa các nhà sản xuất, ngay cả khi cùng ghi nhận một kích thước danh nghĩa. Nên đối chiếu catalogue của từng nhà sản xuất cụ thể trước khi đặt hàng số lượng lớn.

Câu hỏi thường gặp về ống thép mềm

Ống ruột gà có phải ống thép mềm không? Đúng, “ống ruột gà” là tên gọi dân dã phổ biến tại Việt Nam cho ống thép mềm. Do hình dáng bên ngoài có các vòng xoắn giống xương sống con gà.

FMC là gì? Ống thép mềm dạng cơ bản, lõi thép mạ kẽm cuộn xoắn, không có lớp bọc bảo vệ bên ngoài.

LFMC là gì? LFMC (Liquid-Tight Flexible Metal Conduit) là FMC được bổ sung lớp bọc nhựa PVC bên ngoài, có khả năng chống nước và chống dầu.

Ống thép mềm có dùng ngoài trời được không? FMC trần không phù hợp ngoài trời lâu dài do không có lớp chống nước. LFMC hoặc ống ruột gà inox là lựa chọn phù hợp hơn cho ứng dụng ngoài trời.

Ống thép mềm có chống nước không? FMC trần không chống nước. LFMC có lớp PVC chống nước, phù hợp môi trường ẩm ướt hoặc ngoài trời.

Ống thép mềm có cần nối đất không? Cần, đặc biệt với các đoạn nối dài. FMC không phải lúc nào cũng đảm bảo đường tiếp địa liên tục đáng tin cậy qua các vòng xoắn. Do đó, tiêu chuẩn lắp đặt thường yêu cầu dây tiếp địa riêng (bonding conductor) đi kèm bên trong hoặc ngoài ống.

Ống thép mềm có chống chuột không? Có, nhờ vật liệu kim loại cứng hơn nhiều so với ống nhựa mềm. Đây là một trong những lý do được dùng tại khu vực có nguy cơ côn trùng, gặm nhấm cao.

Khi nào nên dùng EMT thay vì ống thép mềm? Nên dùng cho các tuyến trục chính thẳng, dài, cần độ cứng vững cao và ít điểm chuyển hướng.
