Trong các công trình yêu cầu khả năng bảo vệ hệ thống điện cao, ống IMC là một trong những lựa chọn được sử dụng phổ biến. So với ống EMT, loại ống này có thành dày hơn, chịu va đập tốt hơn nhưng vẫn nhẹ hơn ống RSC, giúp cân bằng giữa độ bền và chi phí đầu tư.
Việc hiểu rõ cấu tạo, đặc điểm và ứng dụng của ống thép luồn dây điện IMC sẽ giúp chủ đầu tư, nhà thầu và kỹ thuật viên lựa chọn đúng vật tư cho từng hạng mục, từ đó nâng cao tuổi thọ hệ thống điện và giảm chi phí bảo trì.
Ống IMC là gì?
Ống IMC là tên viết tắt của Intermediate Metal Conduit, hay còn gọi là ống thép luồn dây điện IMC. Đây là loại ống thép có độ dày thành trung bình, được phát triển từ những năm 1970 nhằm thay thế dần ống RSC truyền thống.
Khác với ống EMT có thành mỏng và không ren, ống IMC được gia công ren ở hai đầu. Nhờ vậy, việc kết nối với phụ kiện chắc chắn hơn và phù hợp với những khu vực có rung động hoặc chịu tác động cơ học lớn.
Hiện nay, ống IMC được sử dụng trong cả công trình dân dụng và công nghiệp như:
- Nhà máy
- Nhà xưởng
- Trung tâm thương mại
- Chung cư
- Cao ốc văn phòng
- Hệ thống điện ngoài trời
- Khu vực chống cháy nổ

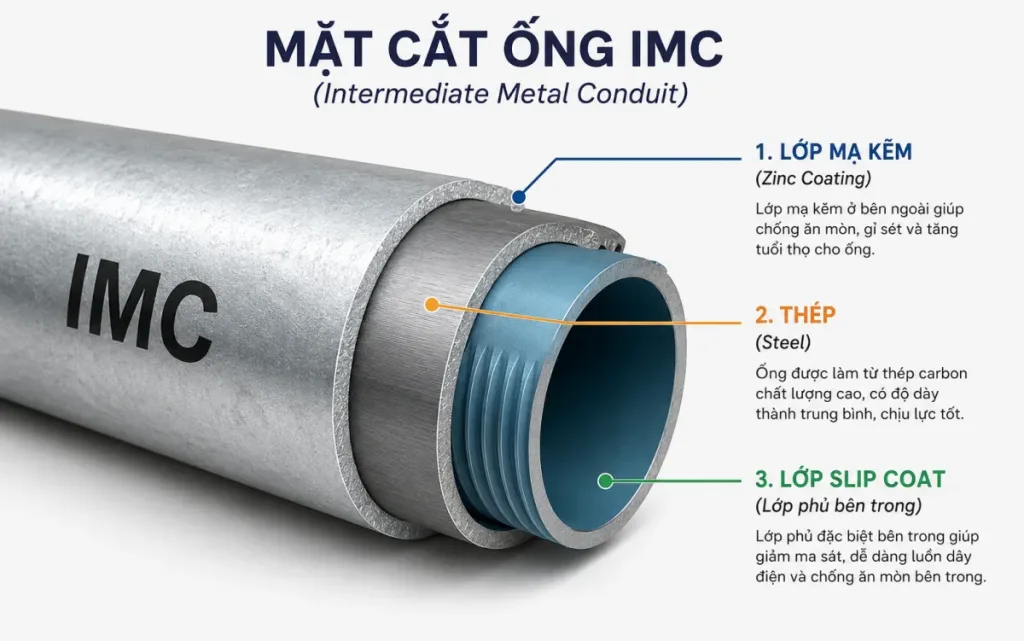

Cấu tạo của ống thép luồn dây điện IMC
Ống IMC được thiết kế để vừa bảo vệ dây dẫn, vừa tăng tuổi thọ cho toàn bộ hệ thống điện.
Thân ống thép
Thân ống được sản xuất từ thép carbon chất lượng cao với độ dày lớn hơn EMT nhưng nhỏ hơn RSC.
Nhờ đó, sản phẩm chịu va đập tốt mà vẫn giảm đáng kể trọng lượng khi vận chuyển và lắp đặt.
Lớp mạ kẽm bên ngoài
Bề mặt được xử lý bằng một trong hai phương pháp:
- Mạ kẽm điện phân (Pre-galvanized Steel)
- Mạ kẽm nhúng nóng (Hot-dip Galvanized Steel)
Trong đó, mạ kẽm nhúng nóng phù hợp hơn với môi trường ngoài trời hoặc khu vực có độ ẩm cao.
Lớp Slip Coat bên trong
Bên trong lòng ống có lớp phủ hữu cơ gọi là Slip Coat.
Lớp phủ này giúp:
- Giảm ma sát khi kéo dây điện
- Hạn chế làm trầy lớp cách điện
- Tăng khả năng chống ăn mòn từ bên trong
Hai đầu có ren
Điểm khác biệt lớn của IMC là hai đầu đều được tiện ren theo tiêu chuẩn.
Điều này giúp ống liên kết chắc chắn với:
- Khớp nối
- Đầu nối
- Co ren
- Hộp điện
Đồng thời, phụ kiện của IMC có thể sử dụng chung với RSC do cùng chuẩn ren.
Đặc điểm nổi bật của ống IMC
Chịu lực tốt
Độ dày thành ống lớn giúp IMC chống va đập hiệu quả.
Đây là lựa chọn phù hợp tại khu vực có nguy cơ tác động cơ học như nhà xưởng hoặc tầng hầm.
Chống ăn mòn
Lớp mạ kẽm giúp bảo vệ bề mặt khỏi gỉ sét.
Nếu công trình ở gần biển hoặc nơi thường xuyên ẩm ướt, nên ưu tiên loại mạ kẽm nhúng nóng để tăng tuổi thọ.
Chống cháy
Ống thép không bắt lửa và không sinh khói độc.
Ngoài ra, sản phẩm đáp ứng các yêu cầu về an toàn phòng cháy trong nhiều công trình hiện đại.
Chống nhiễu điện từ
Thép hoạt động như một lớp chắn điện từ tự nhiên.
Nhờ đó, hệ thống điện và mạng tín hiệu giảm ảnh hưởng từ EMI, đặc biệt trong các tòa nhà có nhiều thiết bị điện tử.
Có thể làm đường nối đất
Một ưu điểm của ống thép luồn dây điện IMC là bản thân hệ thống ống có thể đóng vai trò là đường dẫn nối đất nếu được thi công đúng tiêu chuẩn.
Điều này góp phần nâng cao mức độ an toàn cho hệ thống điện.

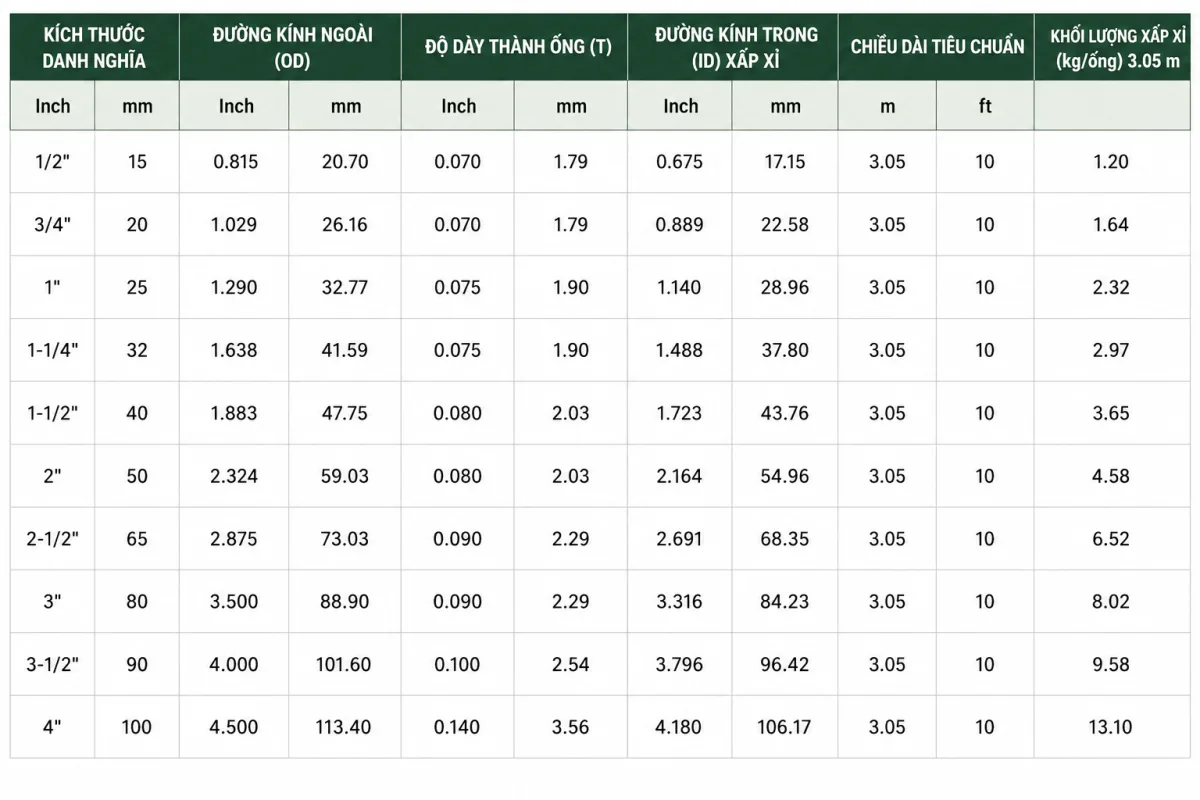

Kích thước tiêu chuẩn của ống IMC
Ống IMC thường được sản xuất với kích thước từ 1/2 inch đến 4 inch.
Chiều dài tiêu chuẩn:
- 3 m
- 3.03 m
- 3.05 m (10 ft)
Một số kích thước phổ biến:
| Kích thước | Đường kính ngoài (mm) |
|---|---|
| 1/2″ | 20.7 |
| 3/4″ | 26.2 |
| 1″ | 32.8 |
| 1-1/4″ | 41.9 |
| 1-1/2″ | 47.8 |
| 2″ | 59.0 |
| 2-1/2″ | 73.0 |
| 3″ | 88.9 |
| 4″ | 113.4 |
So sánh ống IMC với EMT và RSC
Đây là ba dòng ống thép luồn dây điện phổ biến nhất hiện nay.
| Tiêu chí | EMT | IMC | RSC |
|---|---|---|---|
| Độ dày thành | Mỏng | Trung bình | Dày |
| Có ren | Không | Có | Có |
| Trọng lượng | Nhẹ | Trung bình | Nặng |
| Chịu va đập | Tốt | Rất tốt | Cao nhất |
| Thi công | Nhanh | Trung bình | Khó hơn |
| Giá thành | Thấp | Trung bình | Cao |
Nếu ống thép EMT phù hợp cho những môi trường ít va đập với chi phí thấp hơn, thì ống IMC lại là lựa chọn cân bằng giữa độ bền và hiệu quả kinh tế. Ống IMC cung cấp khả năng bảo vệ tốt hơn EMT nhưng lại nhẹ và dễ lắp đặt hơn RSC, đồng thời có chi phí hợp lý hơn cho nhiều ứng dụng. Đối với các dự án đòi hỏi sự bảo vệ vượt trội trong môi trường cực kỳ khắc nghiệt, RSC vẫn là lựa chọn không thể thay thế.
Ứng dụng của ống IMC trong thực tế
Nhờ khả năng bảo vệ tốt, ống IMC được sử dụng trong nhiều hạng mục khác nhau.
- Công trình dân dụng: Lắp đặt âm tường, âm sàn bê tông, hoặc đi nổi trên trần trong các tòa nhà cao tầng, chung cư, siêu thị, trung tâm thương mại để bảo vệ hệ thống điện khỏi ẩm ướt và va đập.
- Khu công nghiệp và nhà xưởng: Đây là môi trường lý tưởng cho ống IMC, nơi có nhiều máy móc hoạt động, nguy cơ va đập cơ khí cao, và yêu cầu nghiêm ngặt về phòng chống cháy nổ. Ống IMC giúp bảo vệ dây dẫn khỏi hư hại, đảm bảo an toàn vận hành.
- Khu chế xuất và nhà máy: Trong các nhà máy sản xuất, việc bảo vệ dây điện khỏi hóa chất, dầu mỡ, và nhiệt độ cao là rất quan trọng. Ống IMC mạ kẽm nhúng nóng cung cấp khả năng chống ăn mòn vượt trội trong những điều kiện này.
- Hệ thống PCCC và M&E: Ống IMC đóng vai trò quan trọng trong việc bảo vệ các đường dây tín hiệu, dây nguồn của hệ thống phòng cháy chữa cháy và cơ điện (M&E), đảm bảo chúng hoạt động ổn định trong mọi tình huống. Ngoài ống IMC, Thép Hùng Phát còn cung cấp nhiều giải pháp ống thép chuyên dụng khác như ống thép siêu âm cho các công trình cọc khoan nhồi, đảm bảo chất lượng và an toàn tối đa.
- Làm đường dẫn nối đất: Vỏ thép của ống IMC còn có chức năng cung cấp đường dẫn nối đất an toàn cho các thiết bị điện, giảm thiểu nguy cơ giật điện và bảo vệ thiết bị khỏi sự cố quá tải.
Ngoài ra, sản phẩm cũng phù hợp với những công trình yêu cầu tuổi thọ dài và ít bảo trì.
Cách chọn ống IMC phù hợp
Chọn đúng loại lớp mạ
Đây là yếu tố quan trọng nhưng nhiều người thường bỏ qua.
- Công trình trong nhà: Có thể sử dụng mạ kẽm điện phân.
- Công trình ngoài trời hoặc gần biển: Nên sử dụng mạ kẽm nhúng nóng.
Mặc dù chi phí ban đầu cao hơn, tuổi thọ lại dài hơn đáng kể.
Chọn đúng kích thước
Đường kính ống cần phù hợp với số lượng và tiết diện dây dẫn.
Không nên tận dụng tối đa diện tích trong lòng ống vì sẽ gây khó khăn khi kéo dây và bảo trì.
Kiểm tra tiêu chuẩn
Ưu tiên sản phẩm đạt:
- UL 1242
- ANSI C80.6
- NEC Article 342
Các tiêu chuẩn này đảm bảo chất lượng, khả năng chịu lực và độ an toàn khi sử dụng.
Chọn phụ kiện đồng bộ
Nên sử dụng:
- Khớp nối ren
- Đầu nối ren
- Co ren
- Hộp nối
- Kẹp treo
Phụ kiện đồng bộ giúp hệ thống kín khít, chắc chắn và tăng tuổi thọ.
Câu hỏi thường gặp
Ống IMC có dùng ngoài trời được không?
Có. Tuy nhiên, nếu công trình thường xuyên tiếp xúc nước hoặc hơi muối, nên chọn loại mạ kẽm nhúng nóng.
IMC có nặng hơn EMT không?
Có.
IMC nặng hơn EMT do thành ống dày hơn, nhưng vẫn nhẹ hơn khoảng một phần ba so với RSC.
IMC có thể thay thế RSC không?
Trong nhiều công trình, hoàn toàn có thể.
Tuy nhiên, với môi trường chịu tác động cơ học rất lớn hoặc yêu cầu đặc biệt, RSC vẫn là lựa chọn phù hợp hơn.
Giá ống IMC khoảng bao nhiêu?
Tùy kích thước và thương hiệu, giá tham khảo trên thị trường dao động khoảng 75.000 đến gần 1.000.000 đồng mỗi ống.
Kết luận
Ống IMC là giải pháp cân bằng giữa độ bền, khả năng bảo vệ và chi phí đầu tư. So với EMT, sản phẩm chịu lực tốt hơn. So với RSC, trọng lượng nhẹ hơn nên thi công thuận tiện hơn. Vì vậy, đây là lựa chọn phù hợp cho nhiều công trình dân dụng và công nghiệp.
Ngoài ra, bạn có thể xem đầy đủ phân loại, thông số kỹ thuật và ứng dụng của các loại ống thép khác tại danh mục Thép ống.
