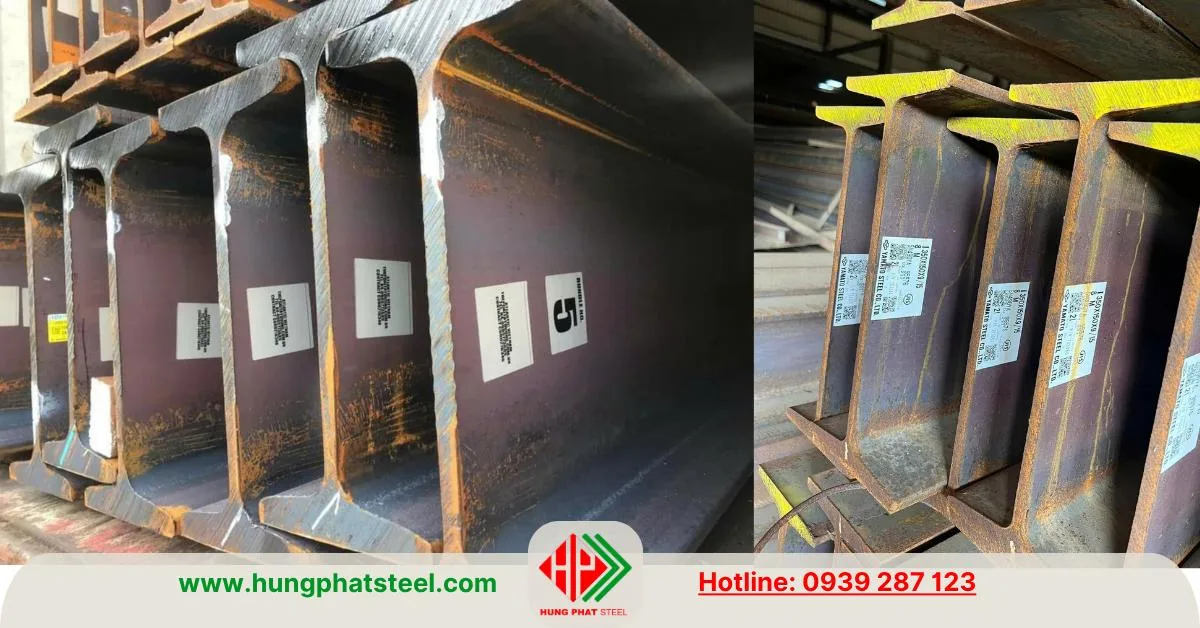

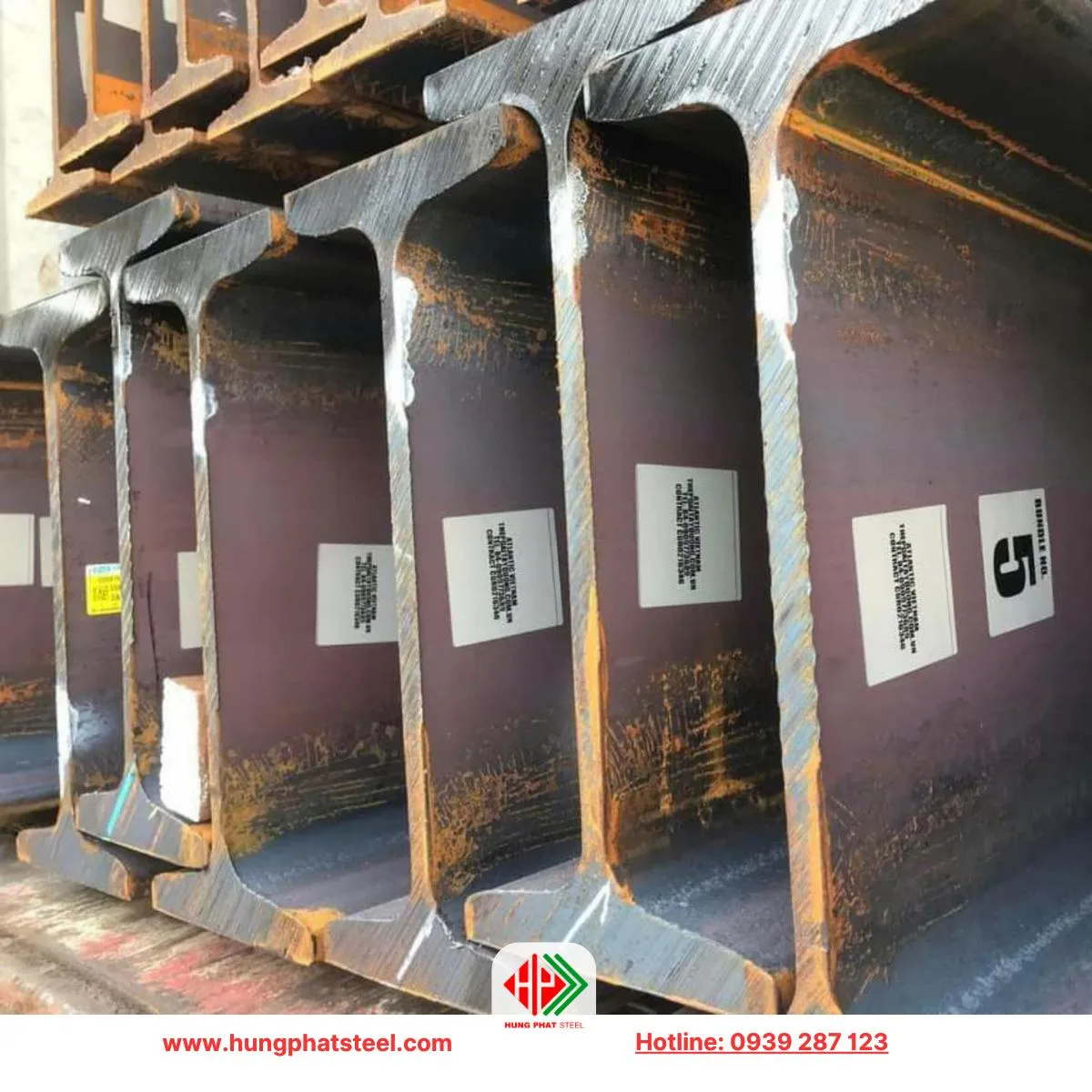

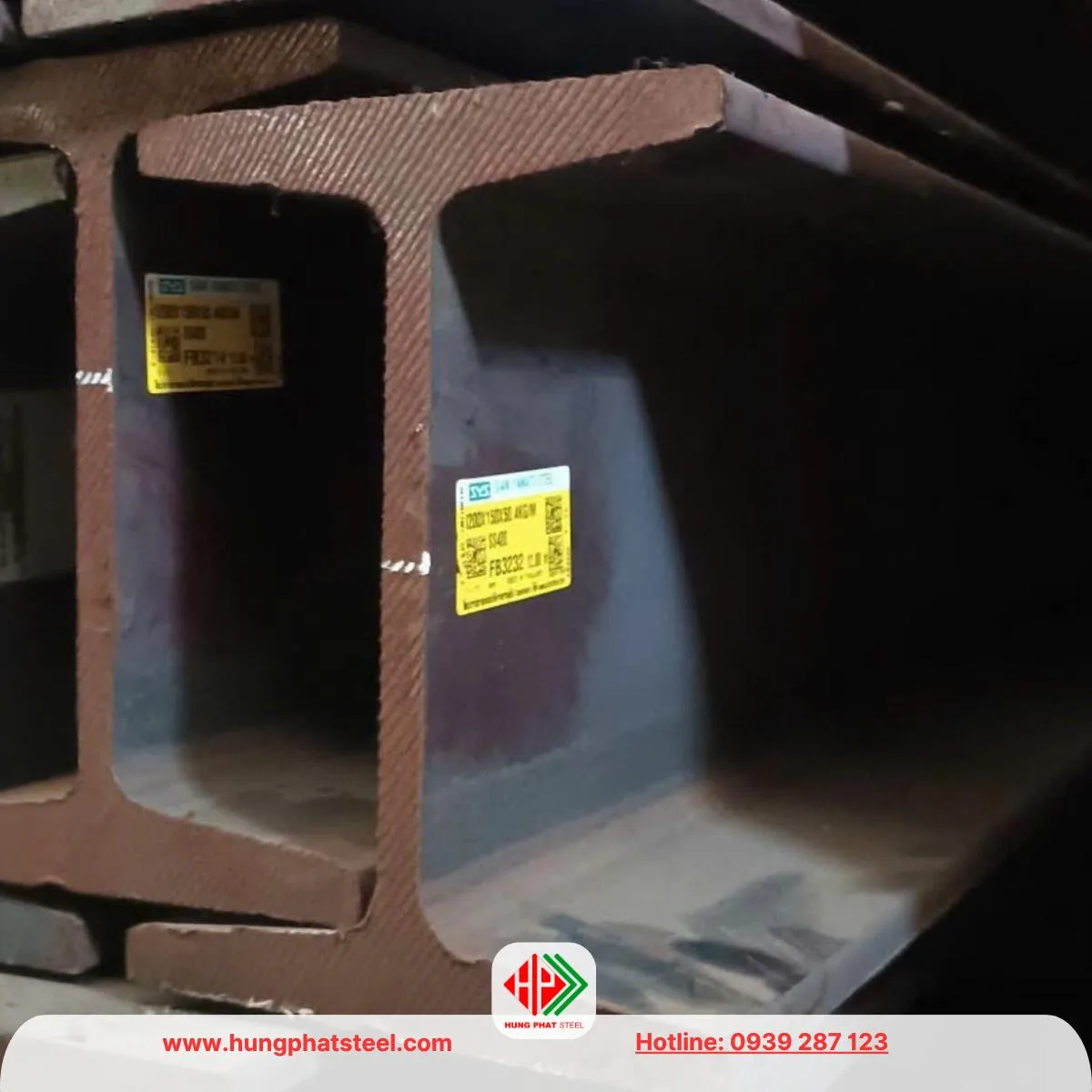

Thép hình I cánh côn (I cầu trục)

Thép hình I cánh côn (I cầu trục) – Giải pháp tối ưu cho hệ dầm chịu tải nặng

Trong các công trình công nghiệp hiện đại, đặc biệt là nhà xưởng, nhà máy sản xuất, việc sử dụng hệ thống cầu trục để nâng hạ hàng hóa là điều không thể thiếu.

Để đảm bảo khả năng chịu tải lớn, hoạt động ổn định và an toàn lâu dài, loại vật liệu được lựa chọn phổ biến chính là thép hình I cánh côn (I cầu trục). Đây là dòng thép chuyên dụng, được thiết kế đặc biệt để tối ưu cho dầm chạy cầu trục – nơi chịu tải trọng động liên tục và áp lực lớn.

Admin Thép Hùng Phát sẽ giúp bạn hiểu rõ toàn diện về cấu tạo, đặc điểm, tiêu chuẩn, ứng dụng và ưu điểm của dòng thép I cánh côn.

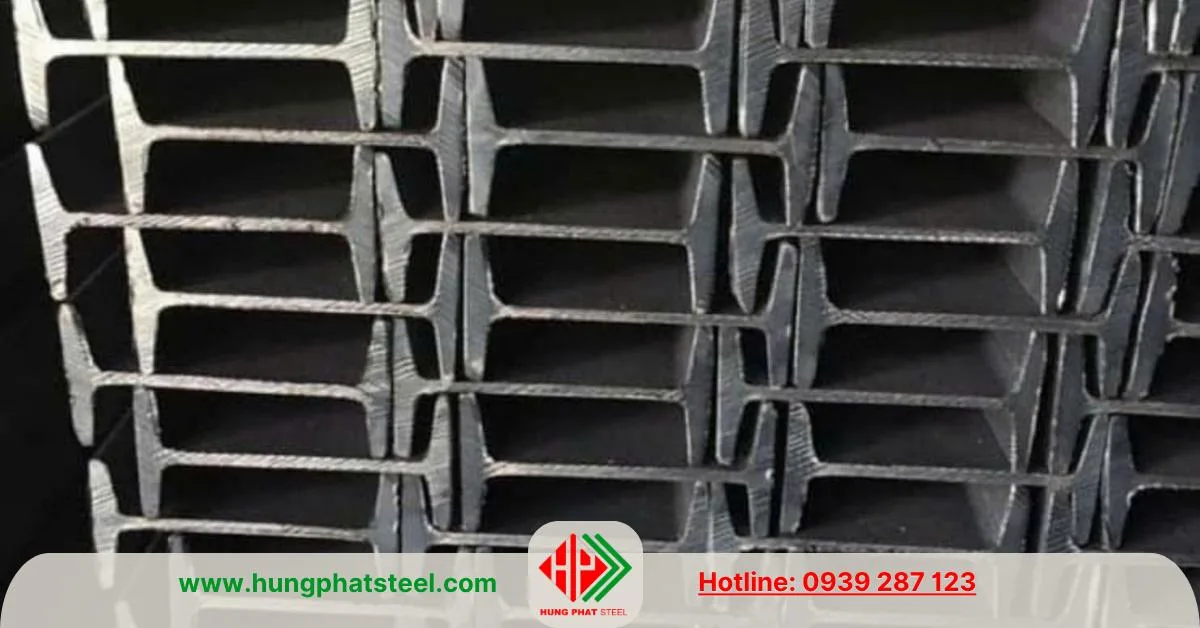

Thép hình I cánh côn là gì?

Thép hình I cánh côn (hay còn gọi là I beam cánh nghiêng, I cầu trục) là loại thép hình có mặt cắt giống chữ “I”, nhưng phần cánh (flange) không vuông góc mà có độ bầu nghiêng (côn).

Khác với thép I thông thường (cánh song song), loại này được thiết kế chuyên biệt để:

• Phù hợp với bánh xe cầu trục
• Giảm mài mòn tiếp xúc
• Tăng khả năng phân bổ tải trọng

👉 Chính vì vậy, nó thường được gọi là dầm cầu trục (crane beam) trong các bản vẽ kỹ thuật.

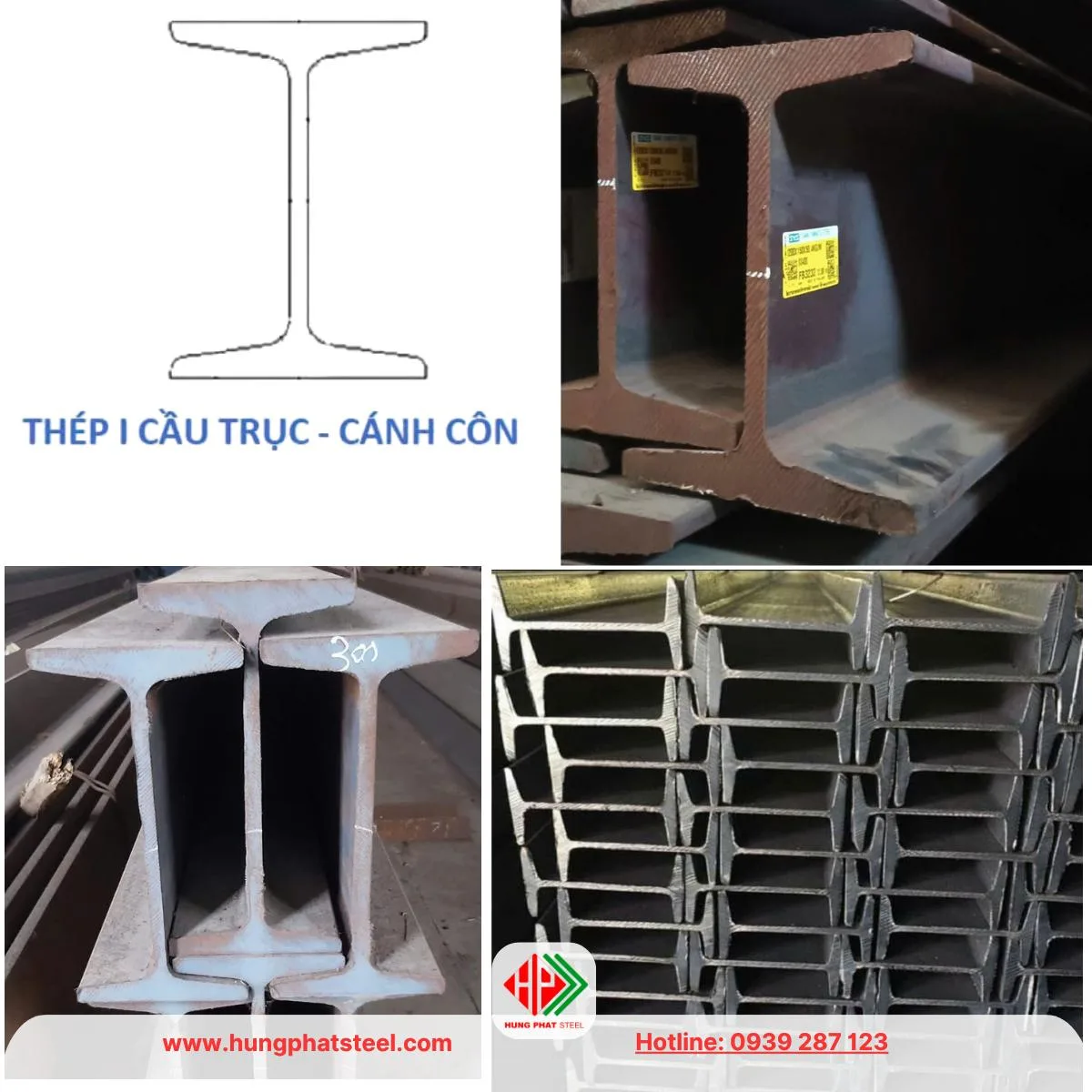

Cấu tạo của thép I cánh côn

Một thanh thép I cánh côn gồm 3 phần chính:

Bản bụng (Web)

• Là phần đứng ở giữa
• Chịu lực cắt chính
• Quyết định khả năng chịu tải dọc

Cánh trên (Top flange)

• Có độ nghiêng (côn) nhất định
• Là nơi tiếp xúc trực tiếp với bánh xe cầu trục

Cánh dưới (Bottom flange)

• Đỡ toàn bộ kết cấu
• Truyền tải trọng xuống hệ cột

Đặc điểm quan trọng

• Cánh có độ nghiêng thường từ 1:6 đến 1:10
• Thiết kế này giúp: Giảm ứng suất tập trung. Tăng tuổi thọ dầm

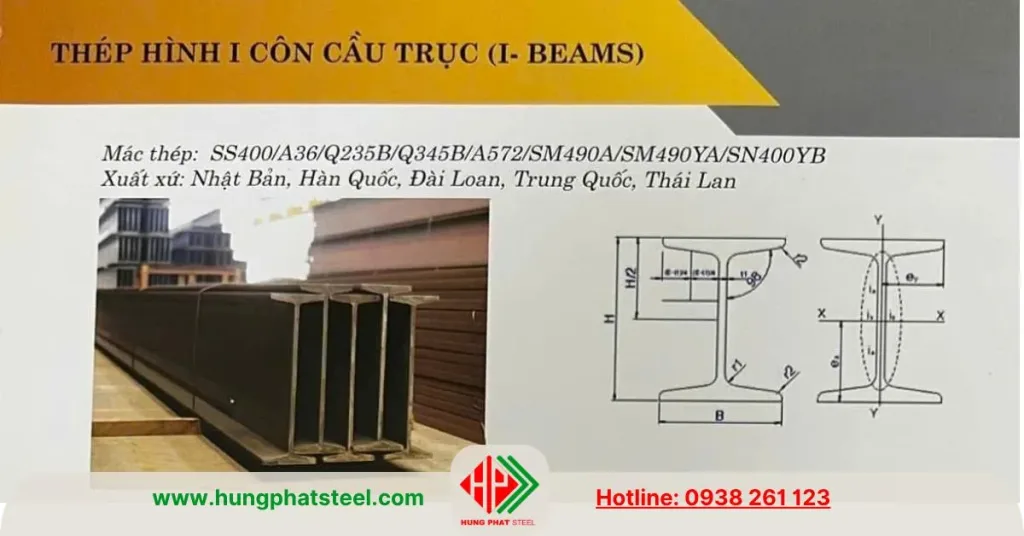

Quy cách và kích thước phổ biến

Thép I cánh côn có nhiều quy cách khác nhau, tùy theo tải trọng cầu trục:

• Chiều cao (H): 150 – 900 mm
• Bề rộng cánh (B): 75 – 300 mm
• Độ dày bụng: 5 – 16 mm
• Độ dày cánh: 7 – 28 mm
• Chiều dài: 6m – 12m hoặc cắt theo yêu cầu

Một số quy cách phổ biến:

• I200, I300, I400, I500
• Dầm cầu trục tải trọng 3 tấn – 50 tấn

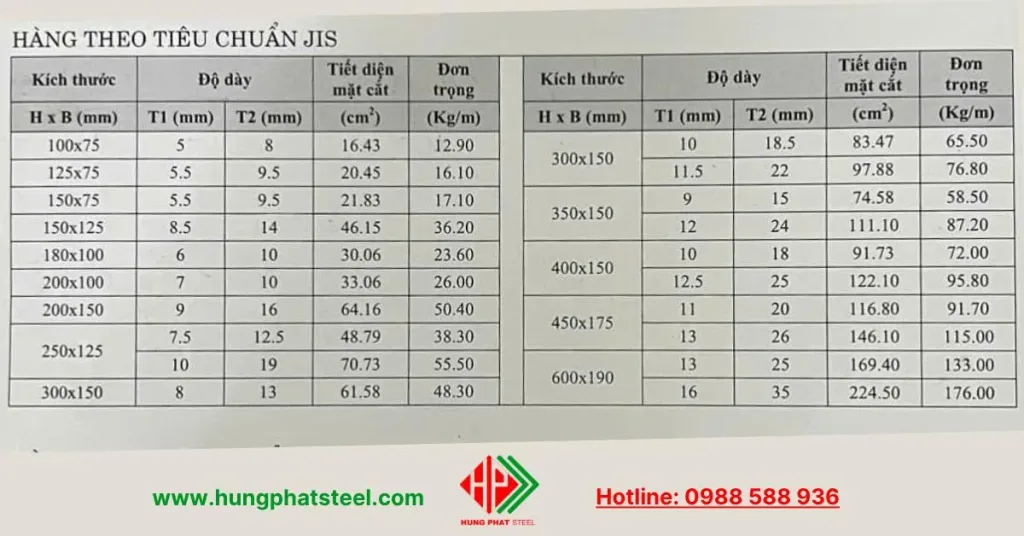

Bảng tra quy cách thép hình I cánh côn

Số đo bụng cánh (mm)	Chiều cao bụng H (mm)	Chiều rộn cánh B(mm)	Độ dày bụng d(mm)	Độ dày cánh t(mm)	Chiều dài (m)	Barem (kg/m)
I150*75*5.5*9.5	150	75	5.5	9.5	12	17.1
I200*100*7*10	200	100	7	10	12	26.0
I200*50*9*16m	200	150	9	16	12	50.4
I250*125*7.5*12.5	250	125	6	9	12	38.3
I250*125*10*19	250	125	10	19	12	55.5
I300*150*8*13	300	150	8	13	12	48.3
I300*150*10*18.5	300	150	10	18.5	12	65.5
I300*150*11.5*22	300	150	11.5	22	12	76.8
I350*150*9*15	350	150	9	15	12	58.5
I350*150*12*24	350	150	12	24	12	87.2
I400*150*10*18	400	150	10	18	12	72
I400*150*12.5*25	400	150	12.5	25	12	95.8
I450*175*11*20	450	175	11	20	12	91.7
I450*175*13*26	450	175	13	26	12	115
I600*190*13*25	600	190	13	25	12	133
I600*190*16*35	600	190	16	35	12	176

Một số dòng thép khác liên quan

• Thép hình H các loại
• Thép hình I200x150 cánh côn

Thép hình I các loại

Giá thép hình I cánh côn tham khảo

Giá thị trường dao động: Khoảng 15.000 – 22.000 VNĐ/kg

Phụ thuộc vào

• Kích thước
• Xuất xứ (Trung Quốc, Nhật, Hàn…)
• Số lượng đặt hàng

Tiêu chuẩn sản xuất

Thép I cánh côn được sản xuất theo nhiều tiêu chuẩn quốc tế:

• JIS G3101 / JIS G3192 (Nhật Bản)
• GB/T 11263 (Trung Quốc)
• EN 10025 (Châu Âu)
• ASTM A36 / ASTM A572 (Mỹ)

Các tiêu chuẩn này đảm bảo:

• Độ bền kéo cao
• Khả năng chịu tải động
• Độ dẻo và khả năng hàn tốt

Ưu điểm nổi bật của thép I cầu trục

Chịu tải trọng lớn

Đây là ưu điểm quan trọng nhất:

• Chịu tải trọng tĩnh và động
• Phù hợp hệ cầu trục nâng hạ liên tục

Giảm mài mòn bánh xe cầu trục

Nhờ thiết kế cánh côn:

• Tiếp xúc tốt hơn
• Giảm hao mòn ray và bánh xe

Tăng tuổi thọ công trình

• Phân bố lực đều
• Giảm nứt gãy kết cấu

Tối ưu chi phí

• Giảm chi phí bảo trì
• Ít phải thay thế

Dễ thi công

• Dễ hàn, liên kết
• Phù hợp nhiều loại kết cấu

Ứng dụng thực tế của thép hình I cầu trục

Hệ dầm cầu trục

Ứng dụng chính:

• Dầm chạy cầu trục trong nhà xưởng
• Nhà máy cơ khí, luyện kim

Nhà xưởng công nghiệp

• Nhà thép tiền chế
• Kết cấu chịu tải lớn

Công trình hạ tầng

• Cầu thép
• Kết cấu công nghiệp nặng

Ngành logistics

• Kho bãi có hệ thống nâng hạ
• Trung tâm phân phối

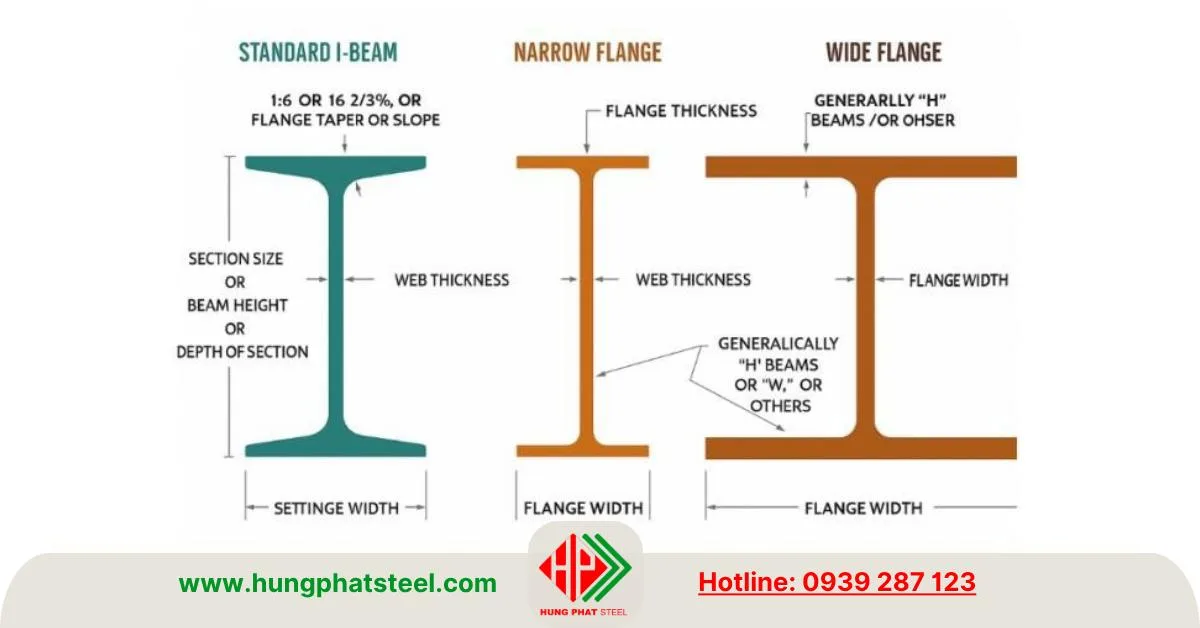

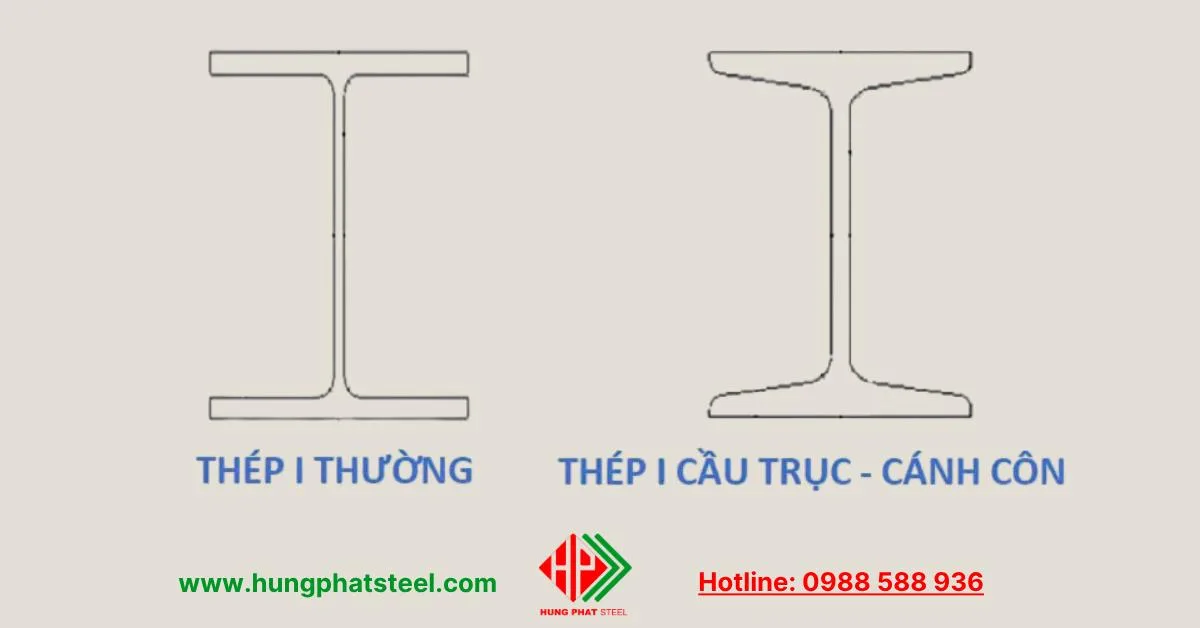

So sánh thép I cánh côn và I thường

Nếu dùng sai loại (dùng I thường cho cầu trục) có thể:

• Gây mài mòn nhanh
• Giảm tuổi thọ hệ thống

Lưu ý khi lựa chọn

Khi chọn thép I cầu trục cần chú ý:

• Tải trọng cầu trục (tấn)
• Nhịp dầm (span)
• Tần suất hoạt động
• Tiêu chuẩn thiết kế

Ngoài ra:

• Nên chọn nhà cung cấp uy tín
• Có đầy đủ CO-CQ
• Kiểm tra độ cong, vênh

Phân Loại Thép Hình I Cánh Côn

Thép hình I cánh côn là dòng thép kết cấu được ứng dụng rộng rãi trong xây dựng công nghiệp, cầu đường, nhà thép tiền chế và chế tạo cơ khí nhờ khả năng chịu tải vượt trội. Dựa vào bề mặt hoàn thiện và phương pháp xử lý chống ăn mòn, thép I cánh côn hiện nay được chia thành 3 nhóm phổ biến gồm: I cánh côn đen, I cánh côn xi kẽm và I cánh côn mạ kẽm nhúng nóng.

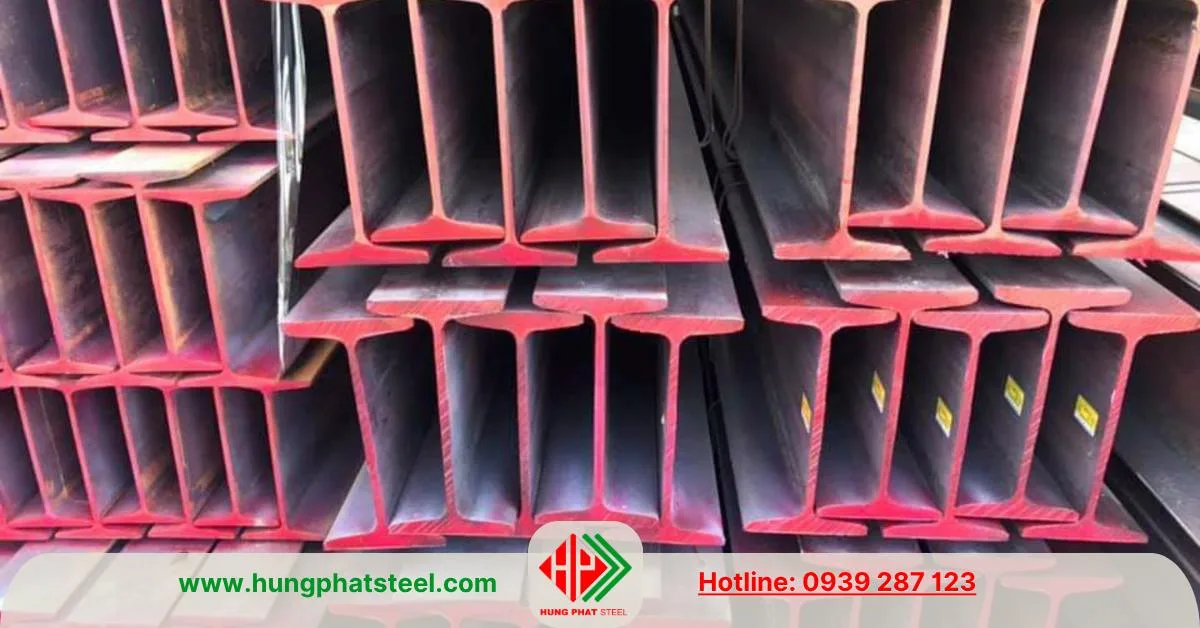

1. Thép I Cánh Côn Đen

Đặc điểm

Đây là loại thép giữ nguyên màu sắc nguyên bản sau quá trình cán nóng, bề mặt có màu xanh đen hoặc xám đen đặc trưng của thép chưa qua xử lý mạ phủ.

Ưu điểm

• Giá thành thấp nhất trong 3 loại.
• Dễ gia công, cắt, hàn, khoan.
• Phù hợp với đa dạng công trình dân dụng và công nghiệp.
• Có thể sơn phủ chống gỉ theo yêu cầu sau khi lắp đặt.

Nhược điểm

• Khả năng chống oxy hóa thấp.
• Dễ bị gỉ sét nếu sử dụng ngoài trời hoặc trong môi trường ẩm ướt.

Ứng dụng

• Kết cấu nhà xưởng trong nhà.
• Gia công khung sườn cơ khí.
• Làm dầm chịu lực, xà gồ, cột thép.
• Công trình không yêu cầu cao về chống ăn mòn.

2. Thép I Cánh Côn Xi Kẽm

Đặc điểm

Là thép I cánh côn được phủ một lớp kẽm mỏng bằng phương pháp mạ điện phân (xi kẽm) sau khi gia công hoàn thiện.

Ưu điểm

• Bề mặt sáng bóng, thẩm mỹ cao.
• Khả năng chống gỉ tốt hơn thép đen.
• Giá thành hợp lý, không quá cao.
• Phù hợp với các chi tiết yêu cầu hình thức đẹp.

Nhược điểm

• Lớp mạ mỏng nên khả năng chống ăn mòn ở mức trung bình.
• Không phù hợp môi trường hóa chất mạnh hoặc ven biển.

Ứng dụng

• Nội thất công nghiệp.
• Kết cấu trang trí kim loại.
• Nhà thép dân dụng.
• Hệ khung cơ khí trong môi trường khô ráo.

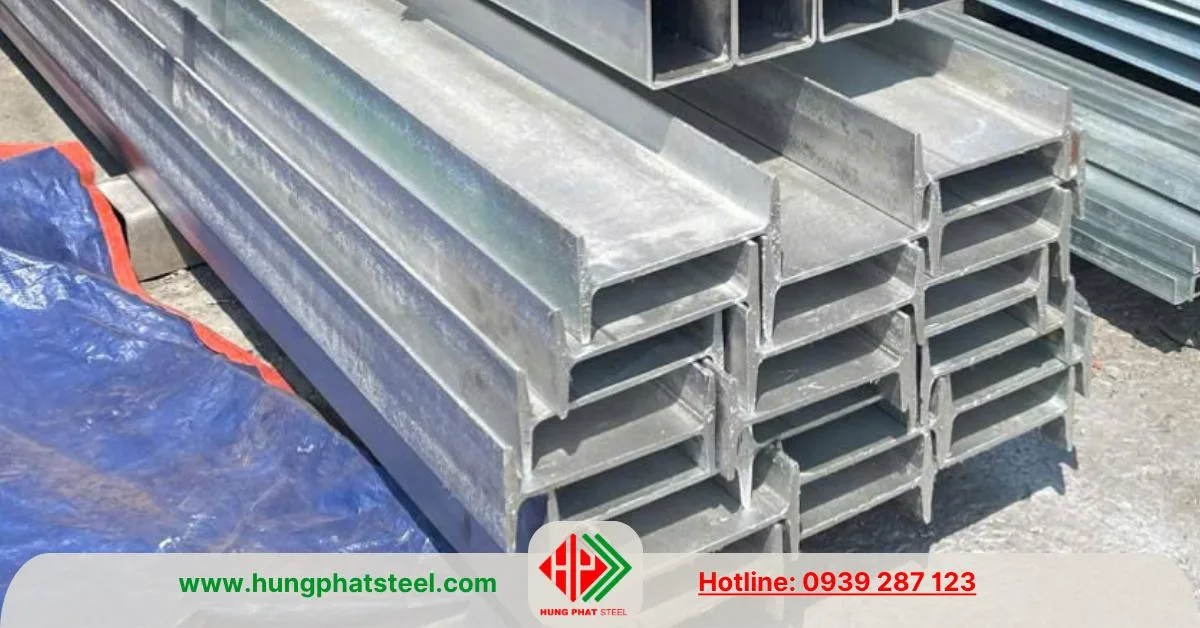

3. Thép I Cánh Côn Mạ Kẽm Nhúng Nóng

Đặc điểm

Là thép được nhúng trực tiếp vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C, tạo lớp phủ kẽm dày bám chắc lên toàn bộ bề mặt.

Ưu điểm

• Khả năng chống ăn mòn cực tốt.
• Tuổi thọ cao từ 20–50 năm tùy môi trường.
• Chịu được thời tiết khắc nghiệt, môi trường biển, hóa chất nhẹ.
• Hạn chế tối đa chi phí bảo trì.

Nhược điểm

• Giá thành cao nhất.
• Bề mặt thẩm mỹ không bóng đẹp bằng xi kẽm.
• Trọng lượng tăng nhẹ do lớp mạ dày.

Ứng dụng

• Công trình ngoài trời.
• Kết cấu nhà thép ven biển.
• Trụ điện, cầu đường, nhà máy hóa chất.
• Dự án yêu cầu tuổi thọ cao.

Xuất Xứ Và Thương Hiệu Thép Hình I Cánh Côn

Trên thị trường hiện nay, thép hình I cánh côn được phân phối với hai nhóm nguồn gốc chính gồm hàng sản xuất trong nước và hàng nhập khẩu. Mỗi nhóm có đặc điểm riêng về giá thành, tiêu chuẩn kỹ thuật, độ đa dạng quy cách và phạm vi ứng dụng.

1. Thép Hình I Cánh Côn Hàng Việt Nam

Đây là dòng thép được sản xuất bởi các nhà máy trong nước, phù hợp với phần lớn nhu cầu xây dựng dân dụng và công nghiệp tại Việt Nam.

Một số đơn vị trong nước hiện cung cấp thép hình/thép I trên thị trường gồm các thương hiệu như An Khánh, Vina One, Nhà Bè, Đại Việt… theo tổng hợp từ các nhà phân phối thép hình tại Việt Nam.

Ưu điểm

• Giá thành cạnh tranh, tối ưu chi phí đầu tư.
• Nguồn hàng ổn định, dễ đặt theo tiến độ công trình.
• Thời gian giao hàng nhanh.
• Phù hợp tiêu chuẩn xây dựng nội địa.

Nhược điểm

• Quy cách lớn/special size có thể hạn chế hơn hàng nhập khẩu.
• Một số dự án đặc thù vẫn ưu tiên thép ngoại theo hồ sơ thiết kế.

2. Thép Hình I Cánh Côn Hàng Nhập Khẩu

Đây là dòng thép được nhập từ các quốc gia có ngành luyện kim phát triển như Nhật Bản, Hàn Quốc, Trung Quốc, Malaysia, Thái Lan; các nhà phân phối trong nước thường ghi nhận nguồn nhập khẩu từ các thị trường này.

Ưu điểm

• Đa dạng kích thước và quy cách lớn.
• Độ đồng đều cơ tính cao.
• Đáp ứng tốt các tiêu chuẩn quốc tế như JIS, ASTM, EN.
• Phù hợp cho công trình yêu cầu tải trọng lớn.

Nhược điểm

• Giá thành cao hơn thép nội địa.
• Phụ thuộc lịch nhập khẩu và tồn kho.

Một Số Thương Hiệu Thép I Cánh Côn Phổ Biến

Thương hiệu trong nước

• Vina One
• An Khánh
• Nhà Bè Steel
• Đại Việt Steel

Các sản phẩm thép hình I với CO/CQ đầy đủ từ nhà máy.

Thương hiệu nhập khẩu

• Posco / Hyundai Steel (Hàn Quốc)
• Nippon Steel / JFE Steel / Osaka Steel (Nhật Bản) – là các hãng thép Nhật nổi tiếng được nhắc đến trong danh sách nhà sản xuất thép I Nhật.
• Jinxi/ Ma Steel / Tangshan (Trung Quốc)
• Eastern Steel / Malaysia Steel

Nên Chọn Hàng Việt Nam Hay Hàng Nhập Khẩu?

Việc lựa chọn đúng loại thép không chỉ giúp công trình bền vững mà còn giảm chi phí bảo trì đáng kể. Nếu bạn đang triển khai hệ thống cầu trục, đây chắc chắn là giải pháp tối ưu mà bạn nên cân nhắc.

Sản Xuất Thép Hình I Cánh Côn Đúc Cán Nóng

Thép hình I cánh côn chủ yếu được sản xuất bằng phương pháp cán nóng từ phôi thép nguyên khối, giúp tạo ra sản phẩm có độ bền cao, kết cấu đồng nhất và khả năng chịu lực vượt trội.

Quy trình này được áp dụng rộng rãi tại các nhà máy luyện kim trong và ngoài nước nhằm đáp ứng tiêu chuẩn kỹ thuật cho các công trình xây dựng, cơ khí và công nghiệp nặng. Dưới đây là các bước cơ bản trong quá trình sản xuất thép hình I cánh côn đúc cán nóng:

1. Chuẩn Bị Nguyên Liệu Phôi Thép

Nguyên liệu đầu vào là phôi thép billet hoặc bloom có thành phần hóa học đạt tiêu chuẩn như:

• Carbon (C)
• Mangan (Mn)
• Silic (Si)
• Lưu huỳnh (S)
• Photpho (P)

Phôi thép được lựa chọn kỹ lưỡng nhằm đảm bảo:

• Độ cứng phù hợp
• Khả năng chịu tải tốt
• Độ dẻo dai cao sau cán

2. Gia Nhiệt Phôi Trong Lò Nung

Phôi thép được đưa vào lò nung chuyên dụng và gia nhiệt đến khoảng: 1.100 – 1.250°C

Mục đích:

• Làm mềm thép trước khi cán
• Tăng độ dẻo cho kim loại
• Giúp thép dễ tạo hình hơn

Việc kiểm soát nhiệt độ là yếu tố quan trọng để tránh:

• Cháy thép
• Giòn thép
• Sai lệch cơ tính sản phẩm

3. Cán Thô Tạo Phôi Định Hình

Sau khi nung nóng, phôi được đưa qua hệ thống trục cán sơ bộ để:

• Giảm tiết diện phôi
• Kéo dài chiều dài thép
• Tạo hình dạng sơ khai ban đầu

Giai đoạn này giúp biến phôi vuông thành dạng gần giống chữ I.

4. Cán Tinh Tạo Biên Dạng I Cánh Côn

Phôi tiếp tục đi qua nhiều cụm trục cán định hình chuyên dụng để tạo thành tiết diện chuẩn của thép I.

Quá trình này hình thành:

• Phần bụng thép (web)
• Hai cánh thép (flange)
• Độ nghiêng đặc trưng của cánh côn

Đây là công đoạn quyết định đến:

• Độ chuẩn kích thước
• Độ cân đối hình học
• Sai số kỹ thuật của sản phẩm

5. Làm Nguội Tự Nhiên

Sau khi cán xong, thép được đưa ra băng tải làm nguội.

Phương pháp làm nguội thường là:

• Làm nguội bằng không khí tự nhiên
• Hoặc quạt công nghiệp hỗ trợ

Mục đích:

• Ổn định cấu trúc tinh thể thép
• Giảm ứng suất nội
• Tăng độ bền vật liệu

6. Nắn Thẳng Và Hiệu Chỉnh

Thanh thép sau khi nguội sẽ được đưa qua máy nắn để:

• Chỉnh độ cong vênh
• Cân chỉnh thẳng tuyệt đối
• Đảm bảo sai số nằm trong giới hạn tiêu chuẩn

7. Cắt Theo Chiều Dài Quy Cách

Thép được cắt thành các cây tiêu chuẩn:

• 6 mét
• 9 mét
• 12 mét
• Hoặc cắt theo yêu cầu đặt hàng

8. Kiểm Tra Chất Lượng Thành Phẩm

Mỗi lô thép sẽ được kiểm định về:

• Kích thước hình học
• Độ dày bụng/cánh
• Trọng lượng lý thuyết
• Giới hạn chảy/yield strength
• Độ bền kéo tensile strength

9. Đóng Bó Và Xuất Xưởng

Sau khi đạt tiêu chuẩn, thép sẽ:

• Đóng bó theo lô
• Dán tem nhãn/mác thép
• Cấp chứng chỉ CO/CQ
• Xuất kho giao đại lý/công trình

Ưu Điểm Của Phương Pháp Cán Nóng
