Tê Ren Mạ Kẽm DN65

Mô tả

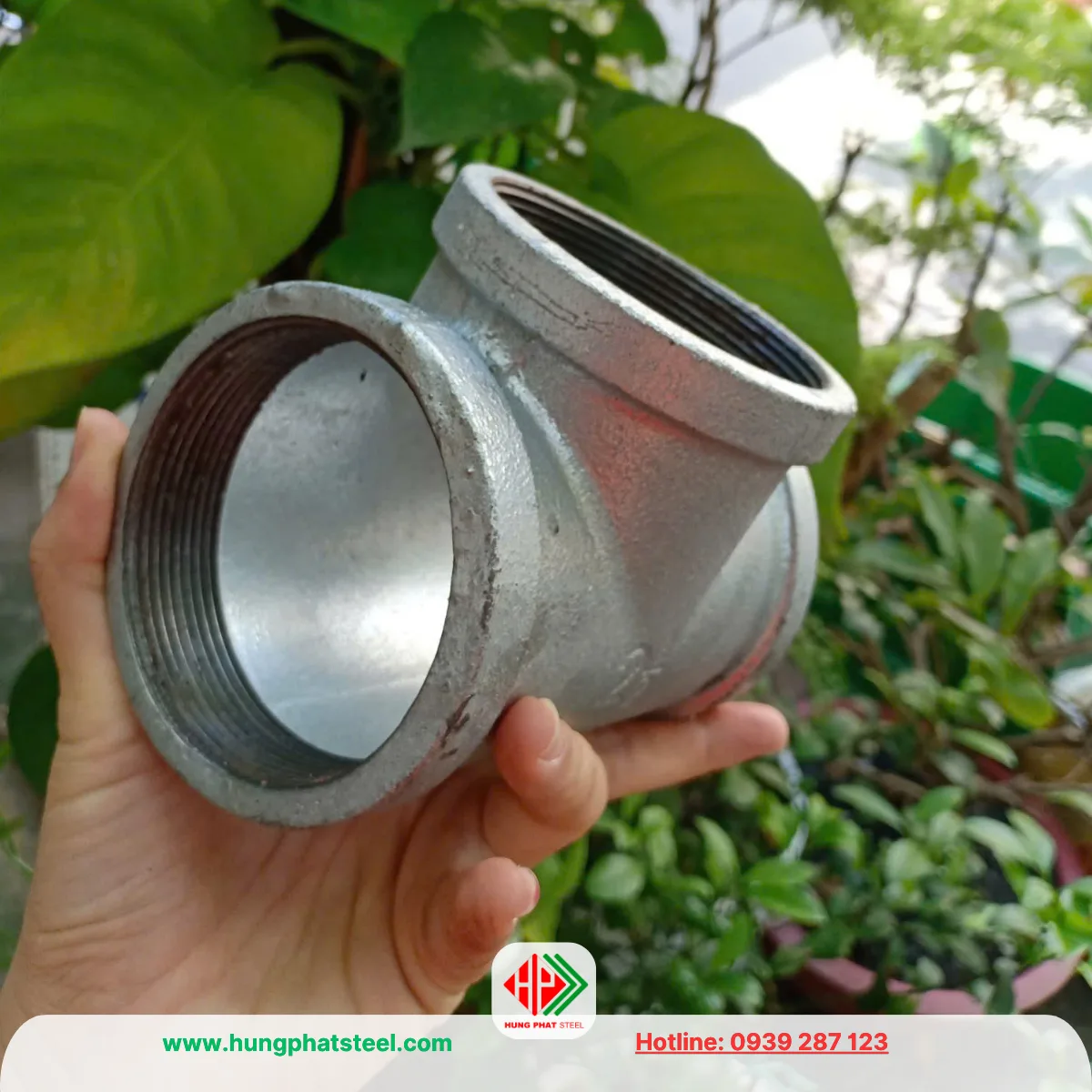

Tê ren mạ kẽm DN65 là phụ kiện dùng để phân nhánh đường ống, kết nối ba tuyến theo dạng chữ T và tạo ra sự liên kết giữa đường ống chính với đường ống nhánh. Đây là quy cách có kích thước lớn hơn các dòng tê ren DN25, DN32, DN40, DN50 và thường được lựa chọn cho những hệ thống cần lưu lượng đường ống cao hơn.

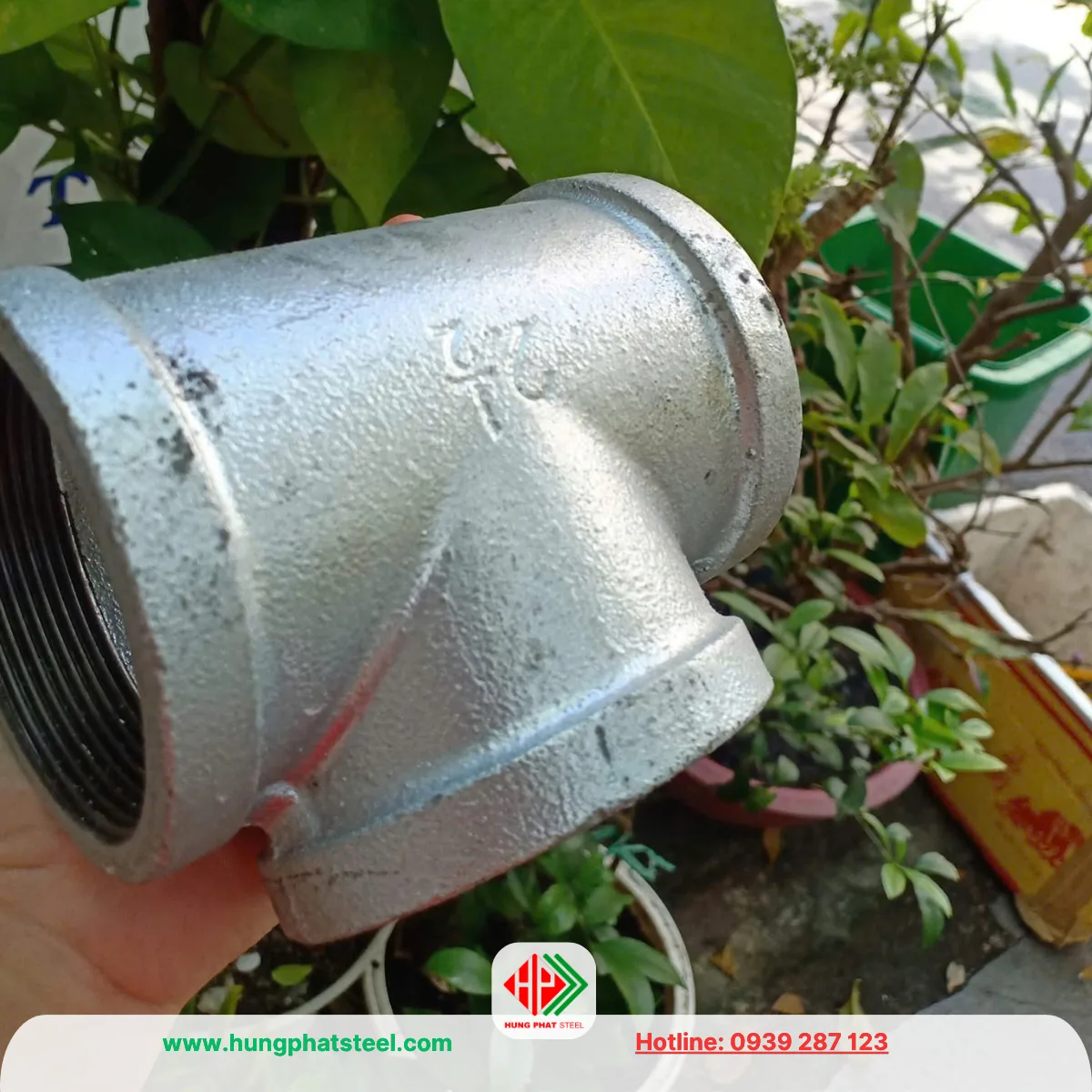

Tê Ren Mạ Kẽm DN65 – phụ kiện đường ống

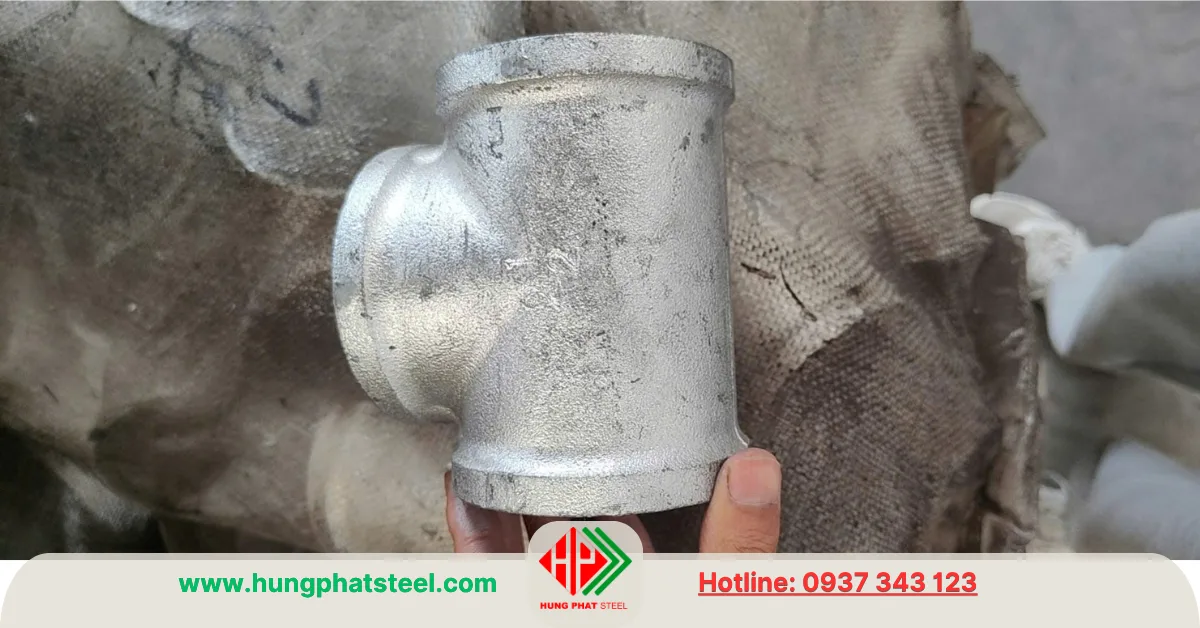

Tê DN65 được sản xuất từ malleable Iron với các đầu kết nối được gia công ren để lắp ghép với đường ống hoặc phụ kiện ren tương ứng. Bên ngoài sản phẩm được mạ kẽm nhằm tạo lớp bảo vệ cho bề mặt thép, hạn chế tác động của độ ẩm và môi trường trong điều kiện sử dụng phù hợp.

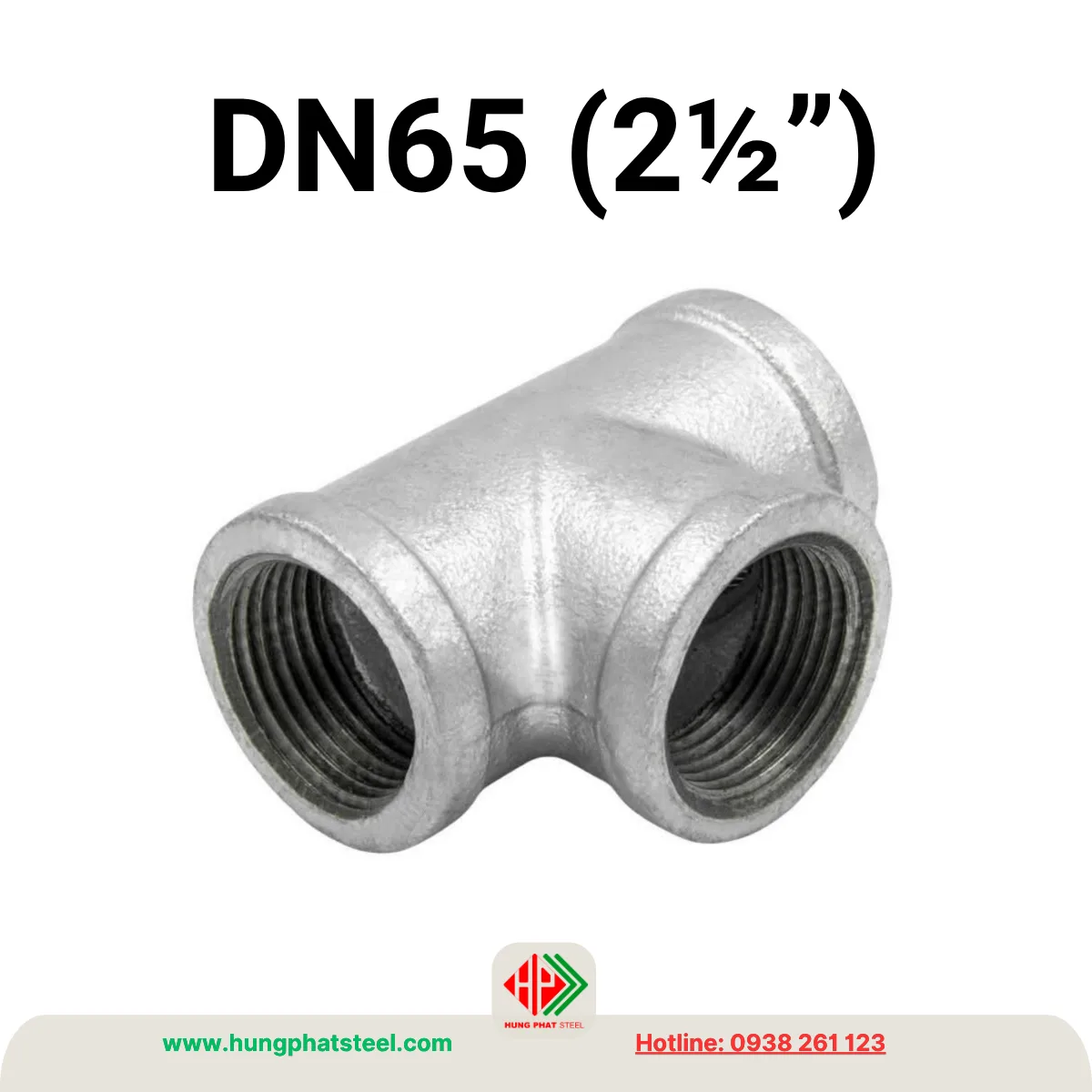

Trong cách gọi phổ biến trên thị trường, DN65 thường được sử dụng cho đường ống có đường kính ngoài khoảng 76 mm. Tuy nhiên, khi đặt hàng cần xác định chính xác quy cách thực tế của ống, tiêu chuẩn áp dụng và loại ren để tránh nhầm lẫn giữa các hệ tiêu chuẩn khác nhau.

Thông số kỹ thuật tham khảo

Các thông số như chiều dài tổng thể, kích thước từng đầu, tiêu chuẩn ren, chiều dày thân và áp suất làm việc cần được xác định theo catalogue của từng nhà sản xuất. Không nên dùng một bảng kích thước chung cho tất cả thương hiệu vì thiết kế sản phẩm có thể khác nhau.

Quy cách kích thước

Tham khảo thêm:
Tê ren mạ kẽm DN50 (D60)
Tê ren mạ kẽm các loại từ DN15-DN100
Ống thép mạ kẽm phi 76
Danh mục: Phụ Kiện Ren

Đặc điểm kết cấu

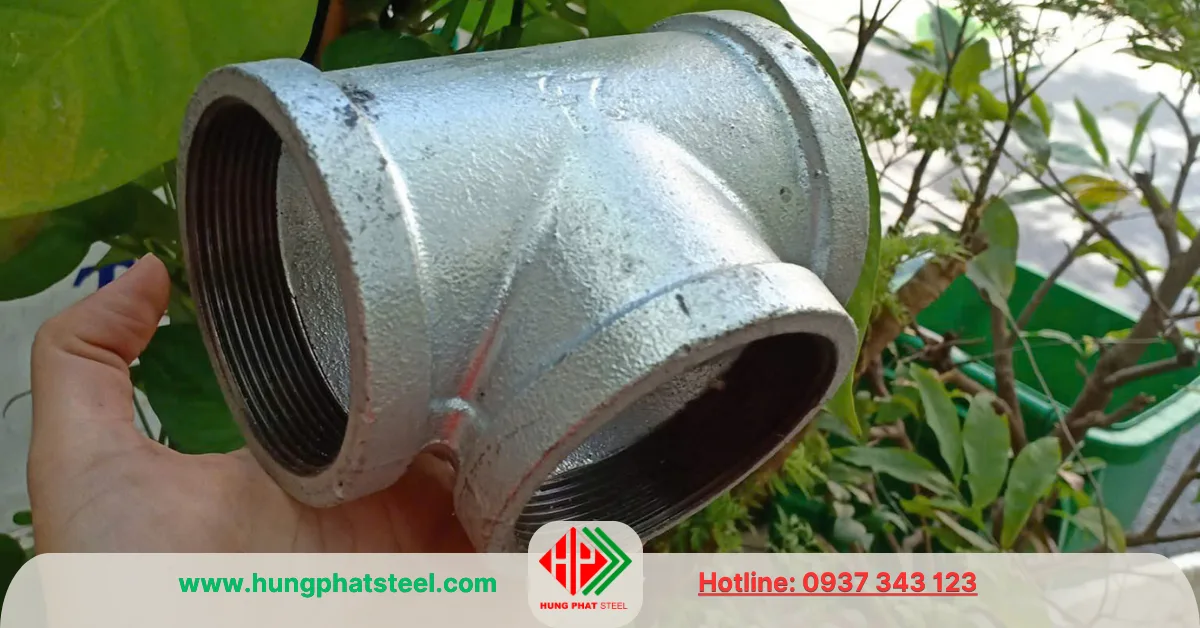

Tê ren DN65 có ba cửa kết nối. Hai cửa chính nằm trên cùng một trục và cửa còn lại tạo góc 90 độ với tuyến chính. Thiết kế này cho phép chia đường ống thành hai hướng hoặc đưa thêm một tuyến phụ vào hệ thống.

Điểm khác biệt của tê ren so với tê hàn nằm ở phương pháp kết nối. Tê ren không cần hàn trực tiếp vào đường ống mà sử dụng mối ghép ren. Điều này giúp giảm công đoạn gia công tại công trường và thuận tiện hơn khi cần tháo phụ kiện để kiểm tra hoặc thay thế.

Phần ren được gia công tại các đầu tê. Tùy sản phẩm, ren có thể nằm phía trong, phía ngoài hoặc bố trí kết hợp. Phần thân được xử lý mạ kẽm, giúp tăng khả năng bảo vệ bề mặt thép trước quá trình oxy hóa.

Các kiểu tê ren mạ kẽm DN65 thường gặp

Thay vì chỉ phân loại theo kích thước, tê ren mạ kẽm DN65 còn được chia theo cấu tạo và cách kết nối.

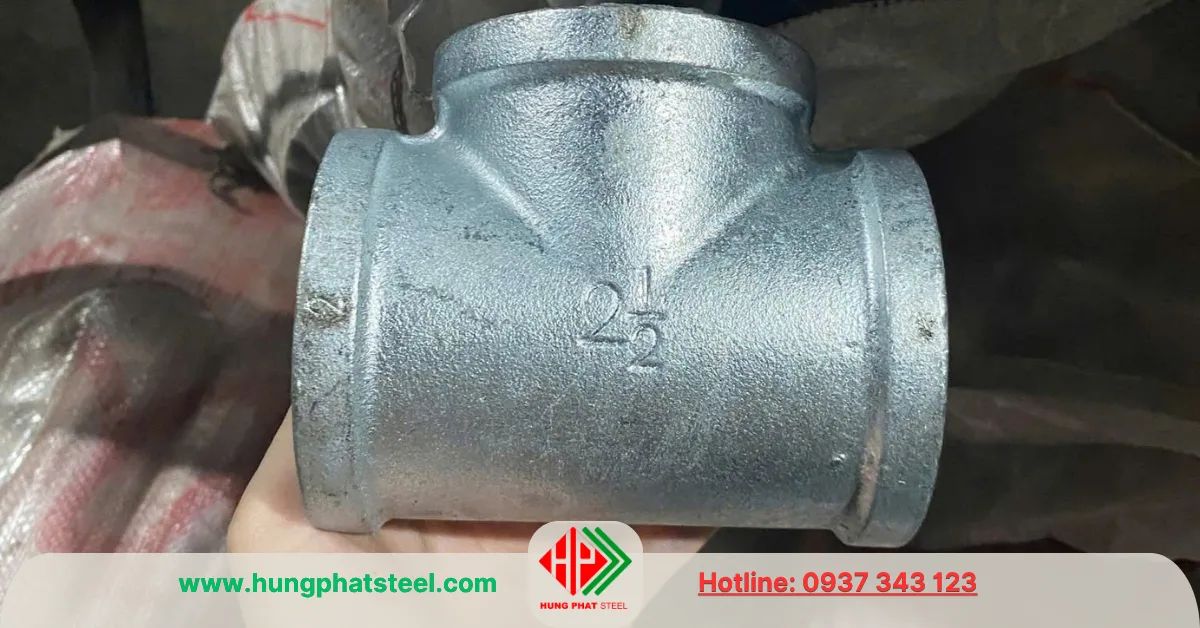

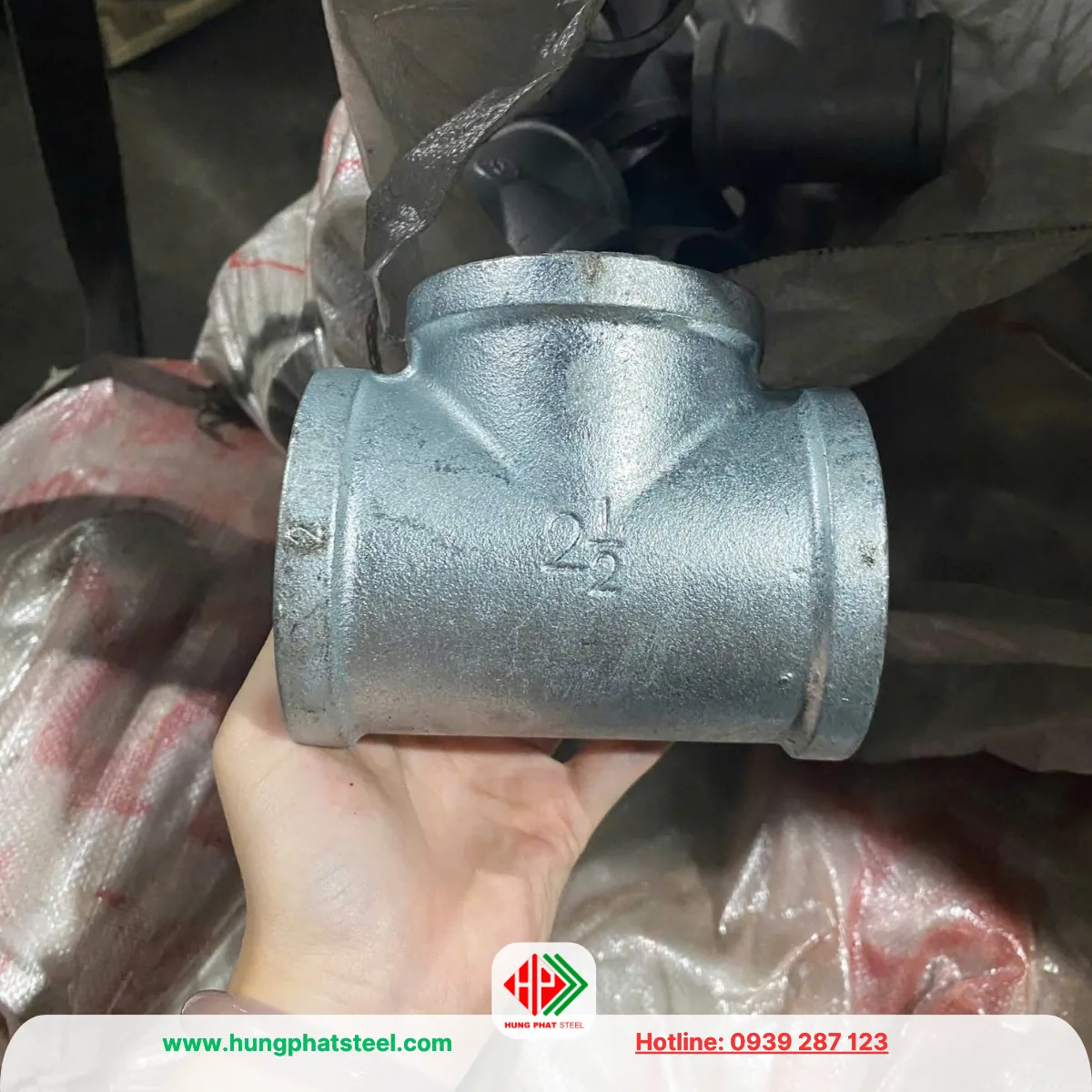

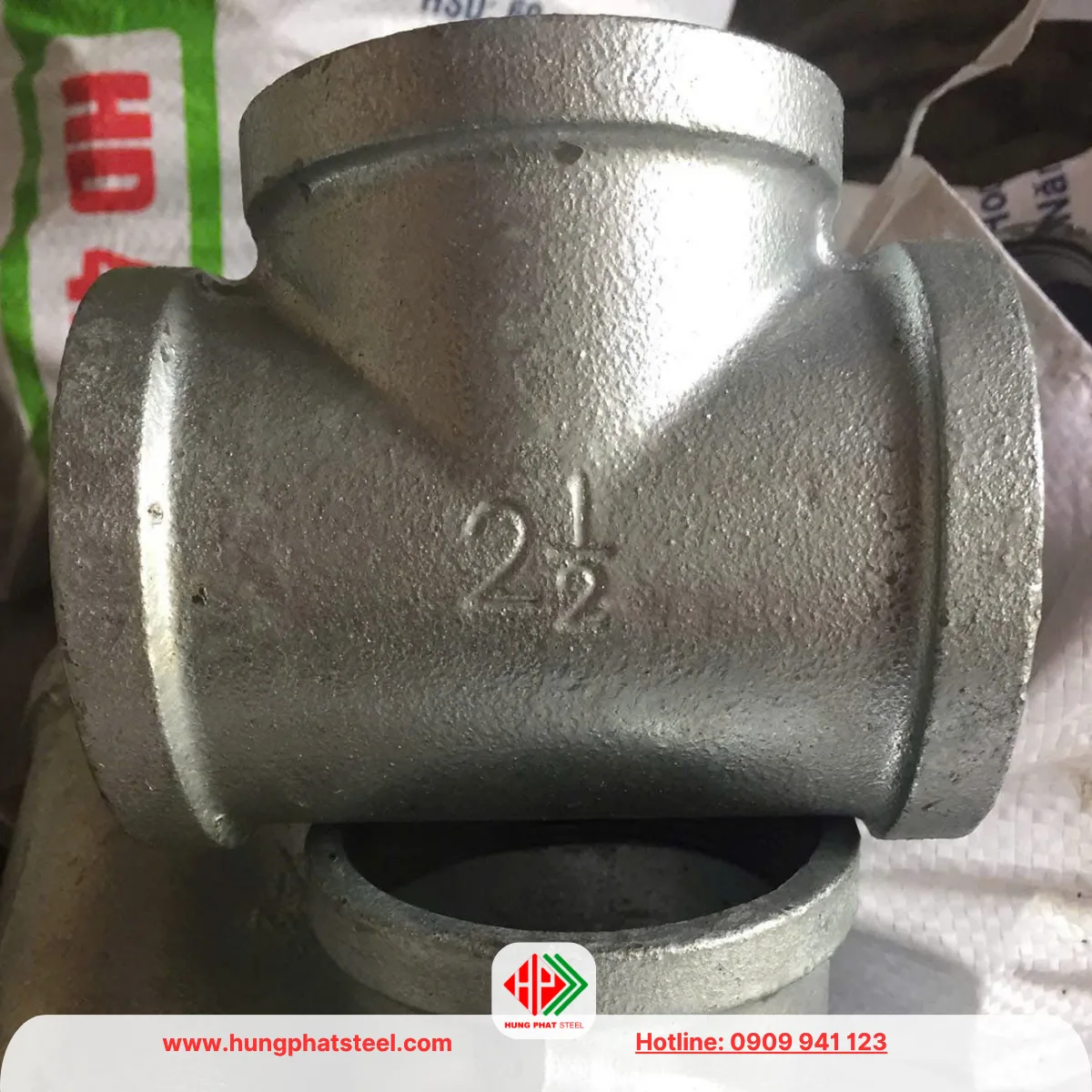

Tê ren đều mạ kẽm DN65

Tê đều DN65 có ba đầu cùng kích thước. Đây là lựa chọn phù hợp khi tuyến ống chính và đường nhánh đều sử dụng DN65. Cấu hình này thường được sử dụng tại những vị trí cần phân chia một tuyến ống thành hai nhánh có cùng quy cách.

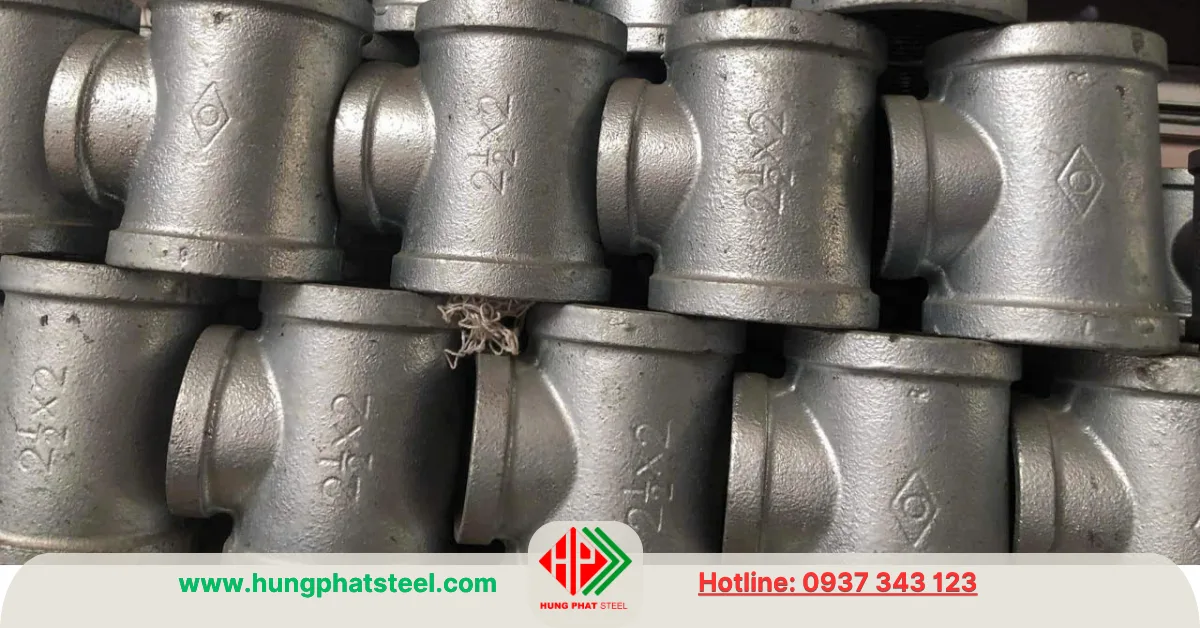

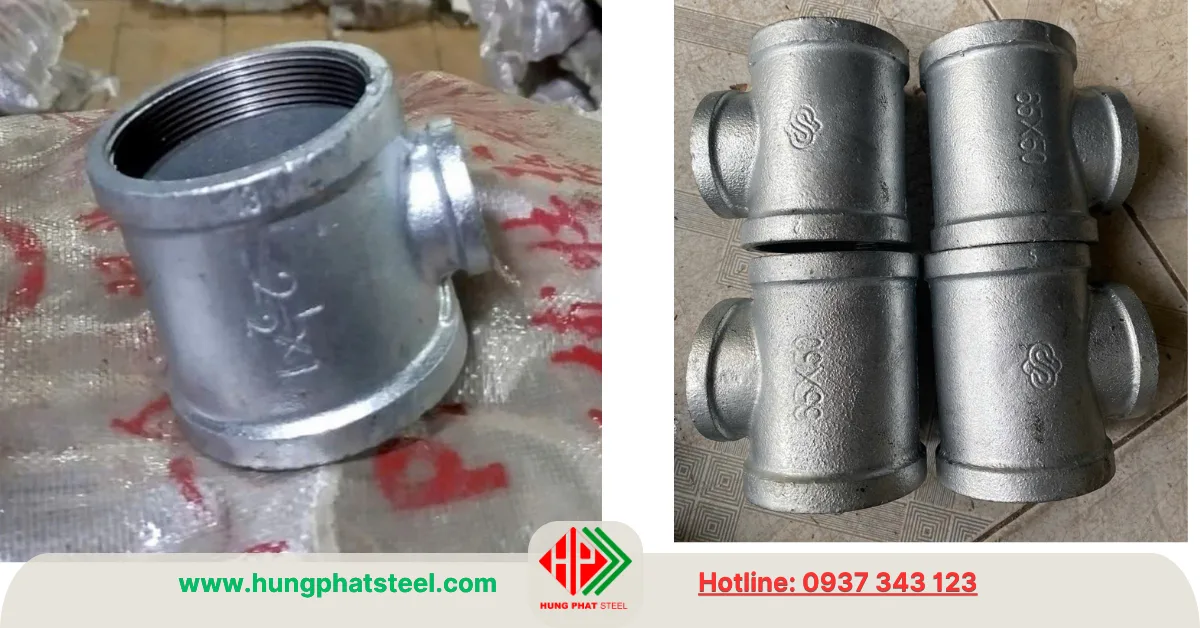

Tê ren giảm mạ kẽm DN65

Tê giảm DN65 có các đầu kết nối khác nhau về kích thước. Hai đầu chính có thể là DN65 trong khi đầu nhánh giảm xuống DN50, DN40, DN32 hoặc kích thước khác theo thiết kế. Ưu điểm của loại này là có thể chuyển trực tiếp từ đường ống chính sang nhánh nhỏ hơn mà không phải ghép thêm một phụ kiện giảm.

Các dòng Tê ren mạ kẽm DN65 khác

• Tê ba đầu không đều được sử dụng khi cả ba hướng đường ống có kích thước khác nhau. Đây là lựa chọn phù hợp với những hệ thống có nhiều tuyến ống hội tụ tại cùng một vị trí.
• Tê 3 đầu ren ngoài
• Tê 3 đầu ren trong ngoài linh hoạt

Nếu xét theo kiểu ren, có thể gặp tê ba đầu ren trong, tê ba đầu ren ngoài và tê ren trong – ngoài kết hợp. Với tê ba đầu ren trong, các đầu tê được kết nối với đầu ren ngoài của ống hoặc phụ kiện. Ngược lại, tê ba đầu ren ngoài được sử dụng cùng các chi tiết có ren trong. Loại kết hợp cho phép một tê có nhiều kiểu đầu nối khác nhau, phù hợp với hệ thống có cấu tạo phức tạp.

Phân loại tê ren mạ kẽm DN65 theo UL/FM

Nếu phân loại tê ren mạ kẽm theo chứng nhận UL/FM, sản phẩm có thể chia thành 2 nhóm chính: loại có UL/FM và loại không có UL/FM. Cách phân loại này đặc biệt quan trọng khi tê được sử dụng trong hệ thống phòng cháy chữa cháy, sprinkler hoặc các dự án có yêu cầu kiểm soát vật tư theo hồ sơ thiết kế.

Tê ren mạ kẽm DN65 có UL/FM

Tê ren mạ kẽm có UL/FM là sản phẩm được sử dụng khi dự án yêu cầu phụ kiện đường ống có chứng nhận phục vụ hệ thống PCCC. Tuy nhiên, cần hiểu rằng UL Listed và FM Approved là hai hệ thống chứng nhận khác nhau. Một sản phẩm có thể có UL, FM hoặc đồng thời cả hai tùy theo nhà sản xuất và dòng sản phẩm.

Đối với tê DN65, việc sản phẩm có bề mặt mạ kẽm không đủ để xác định sản phẩm có UL/FM. Khi mua hàng, cần kiểm tra tên nhà sản xuất, mã sản phẩm, kích thước, cấu hình đầu nối và chứng chỉ tương ứng.

Đặc biệt, chứng nhận phải phù hợp với đúng model và phạm vi sử dụng. Không nên lấy chứng chỉ của một dòng tê khác để áp dụng cho tê DN65 nếu tài liệu chứng nhận không bao gồm sản phẩm đang sử dụng.

Tê ren mạ kẽm DN65 không có UL/FM

Tê ren mạ kẽm không UL/FM là dòng phụ kiện thông dụng, không có chứng nhận UL Listed hoặc FM Approved cho model sản phẩm. Loại này vẫn có thể đáp ứng tốt các nhu cầu kết nối đường ống nếu phù hợp về vật liệu, kích thước, kiểu ren, áp lực và tiêu chuẩn kỹ thuật.

Tê không UL/FM thường được sử dụng trong hệ thống cấp nước, đường ống kỹ thuật, nhà xưởng, công trình dân dụng và các hệ thống công nghiệp không quy định bắt buộc sử dụng phụ kiện UL/FM.

Lợi thế khi sử dụng tê ren mạ kẽm DN65

Một ưu điểm đáng chú ý của tê ren DN65 là khả năng lắp đặt tương đối nhanh. Các đầu ren cho phép kết nối với đường ống và phụ kiện mà không cần thực hiện mối hàn tại vị trí lắp đặt. Với những công trình có yêu cầu thi công gọn hoặc cần hạn chế công việc hàn, phương án kết nối ren có thể mang lại sự thuận tiện.

Khả năng tháo lắp cũng giúp việc bảo trì dễ dàng hơn. Khi cần thay thế tê hoặc điều chỉnh tuyến ống, phụ kiện có thể được tháo khỏi hệ thống mà không nhất thiết phải cắt bỏ như mối nối hàn.

Lớp mạ kẽm trên bề mặt giúp bảo vệ thân thép trong môi trường phù hợp. Tuy nhiên, mức độ chống ăn mòn thực tế phụ thuộc vào chất lượng lớp mạ và điều kiện sử dụng.

Ứng dụng trong hệ thống đường ống

Tê ren DN65 được sử dụng tại những vị trí cần phân nhánh đường ống có kích thước tương đối lớn. Trong hệ thống cấp nước, sản phẩm có thể được dùng để chia tuyến chính thành đường nhánh hoặc kết nối với một tuyến kỹ thuật khác.

Trong nhà xưởng và công trình công nghiệp, tê DN65 có thể phục vụ các tuyến ống kỹ thuật, đường cấp nước hoặc hệ thống phụ trợ. Tùy loại lưu chất, áp suất và nhiệt độ, cần lựa chọn đúng loại vật liệu và tiêu chuẩn.

Đối với hệ thống PCCC, tê DN65 chỉ nên sử dụng khi phù hợp với thiết kế và yêu cầu vật tư của dự án. Nếu hồ sơ yêu cầu UL Listed hoặc FM Approved, cần kiểm tra chứng nhận của đúng nhà sản xuất và model sản phẩm. Không nên đồng nhất khái niệm “mạ kẽm” với “có chứng nhận UL/FM”.

Những điểm cần kiểm tra khi đặt mua

Khi đặt tê ren mạ kẽm DN65, trước hết cần xác định kích thước đường ống thực tế và cấu hình của ba đầu. Nếu là tê đều, ba đầu cùng DN65; nếu là tê giảm, phải ghi đầy đủ kích thước đầu nhánh.

Kiểu ren cũng cần được xác định rõ. Tê ba đầu ren trong, ren ngoài và trong – ngoài kết hợp có cách lắp đặt hoàn toàn khác nhau. Việc ghi rõ cấu hình ngay từ khi báo giá sẽ giúp tránh nhầm hàng.

Ngoài ra, cần kiểm tra chất lượng thân tê, bề mặt mạ và phần ren. Với đơn hàng dự án, nên yêu cầu thông tin về xuất xứ, tiêu chuẩn sản xuất, catalogue hoặc chứng từ kỹ thuật nếu hồ sơ công trình có yêu cầu.

Thép Hùng Phát cung cấp tê ren mạ kẽm DN65

Thép Hùng Phát chuyên nhập khẩu và phân phối tê ren mạ kẽm DN65, phục vụ các nhu cầu sử dụng trong đường ống cấp nước, công nghiệp, xây dựng và hệ thống kỹ thuật. Sản phẩm có thể lựa chọn theo nhiều cấu hình như tê đều, tê giảm, tê ba đầu không đều, tê ba đầu ren trong, ren ngoài hoặc kiểu kết hợp.

Với các đơn hàng dự án, việc lựa chọn đúng kích thước, kiểu ren và yêu cầu chứng nhận là yếu tố quan trọng để bảo đảm phụ kiện phù hợp với thiết kế. Khách hàng nên cung cấp quy cách đường ống, cấu hình đầu nối và tiêu chuẩn yêu cầu để lựa chọn đúng tê ren DN65 ngay từ đầu.
