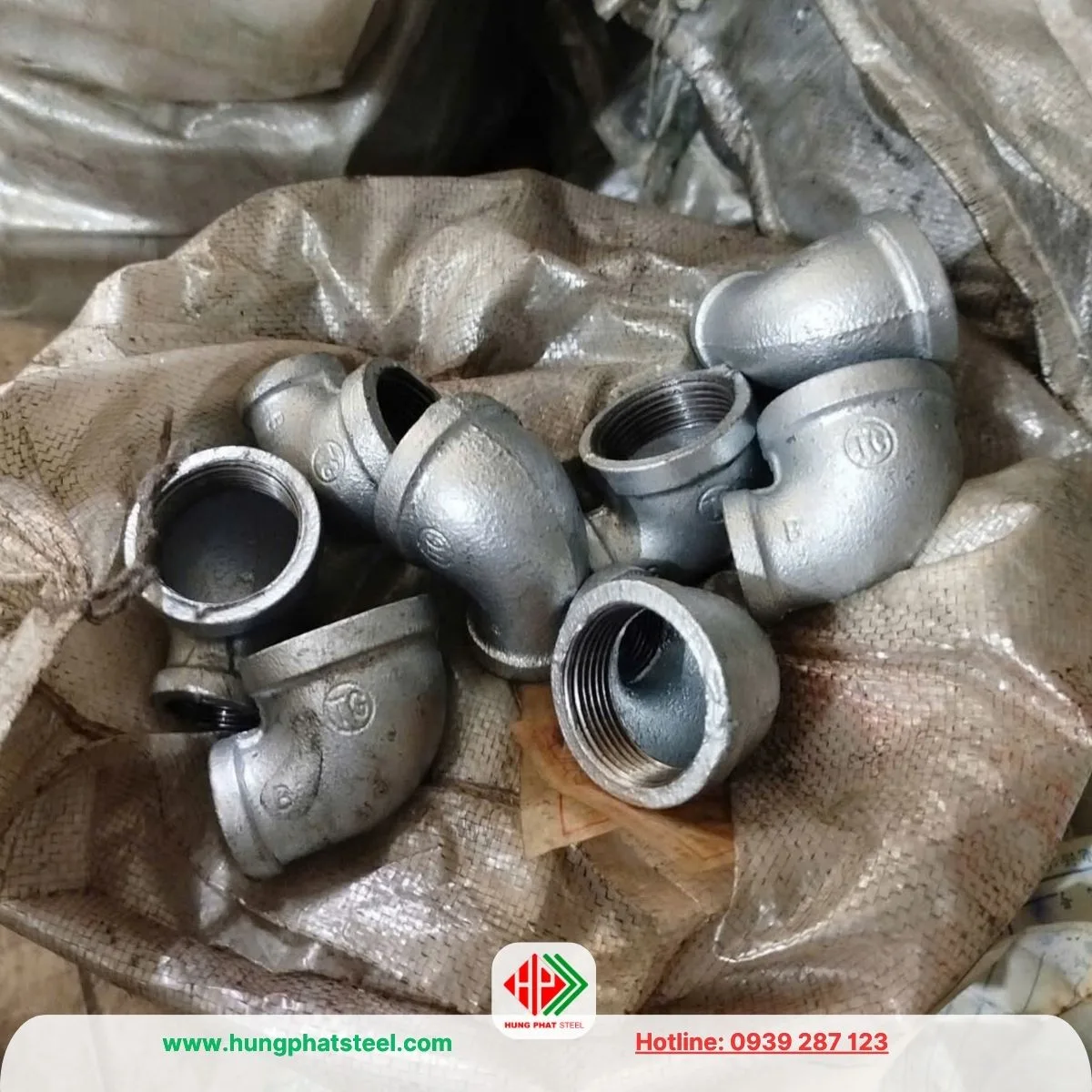

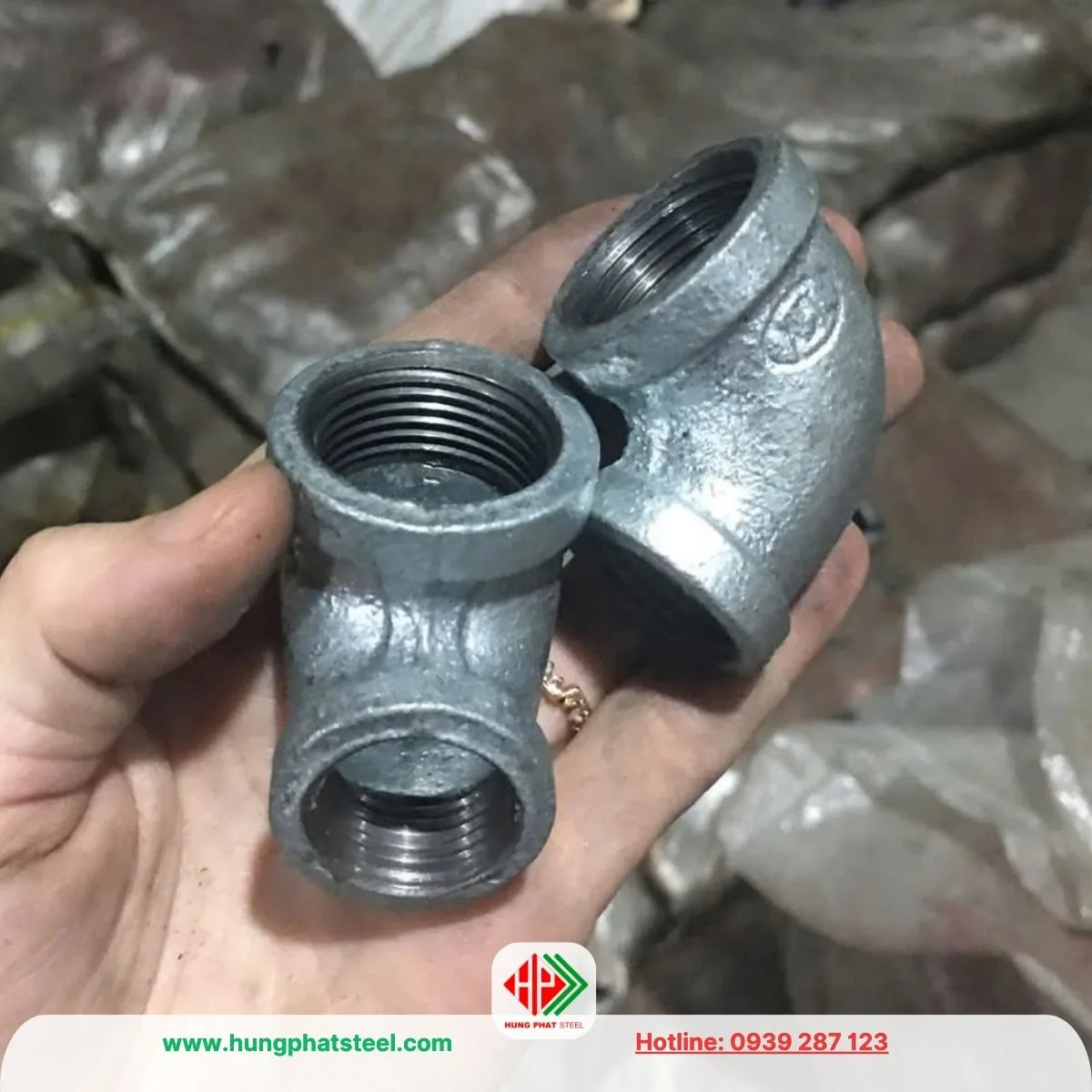

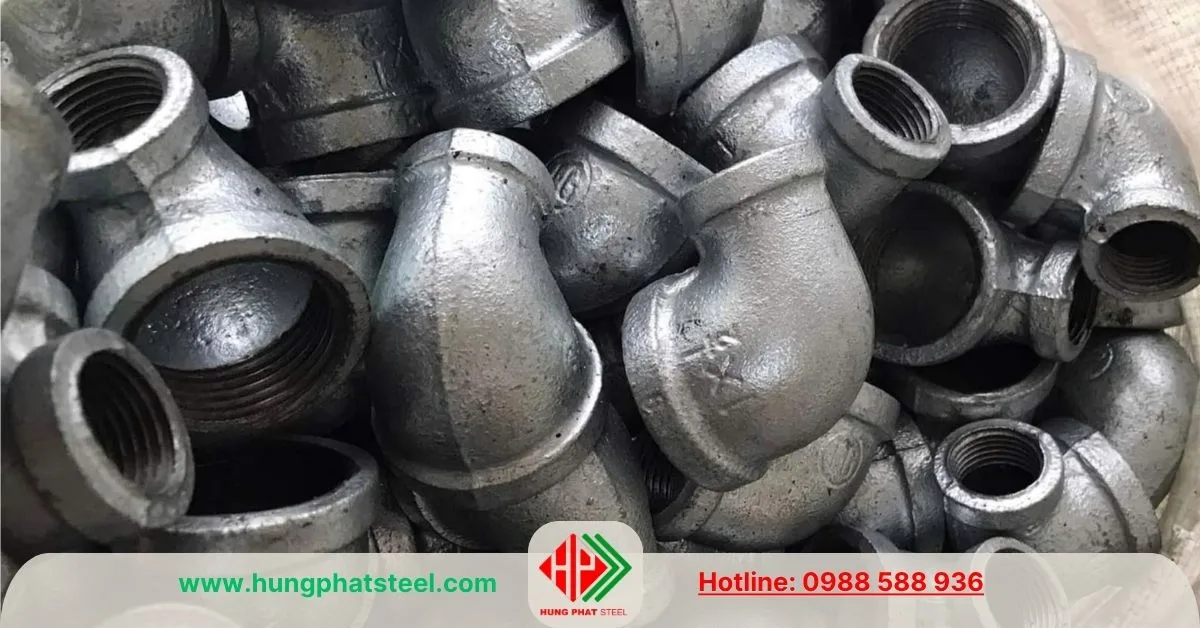

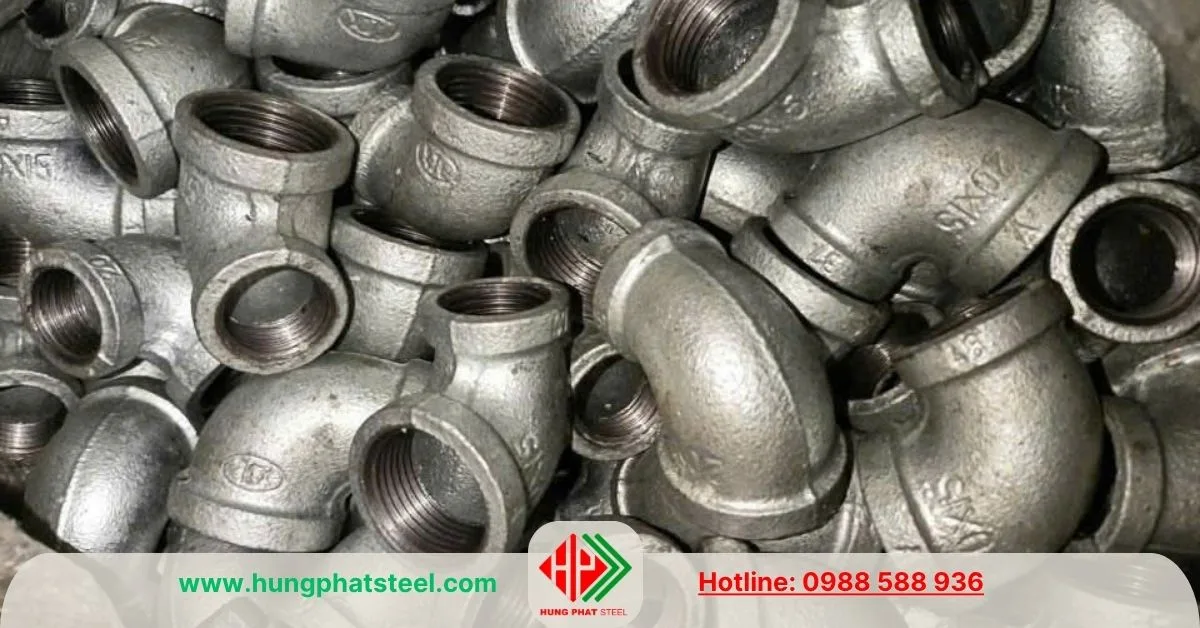

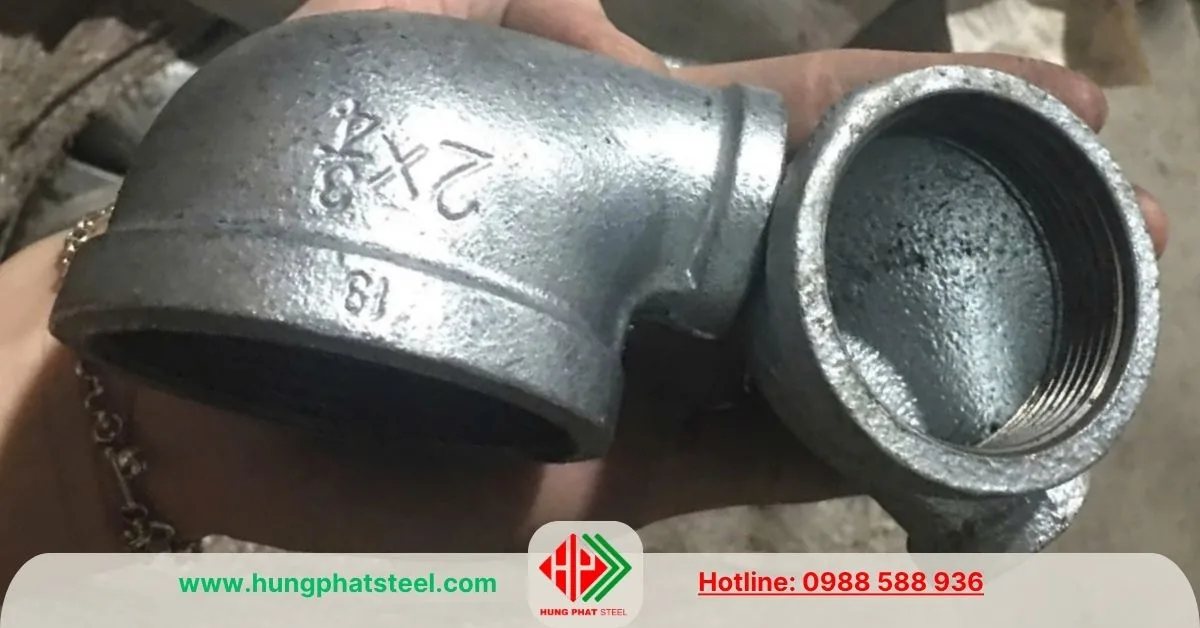

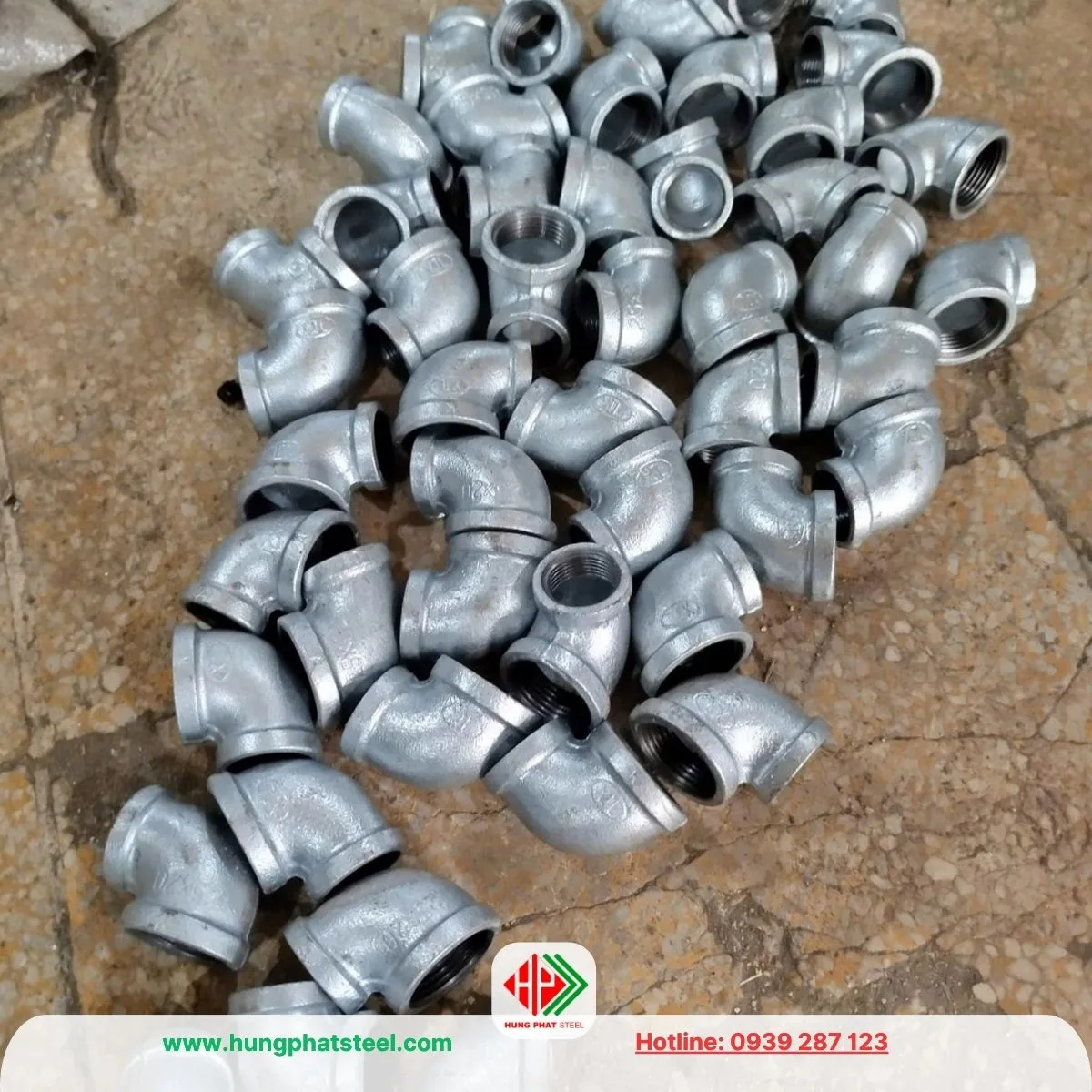

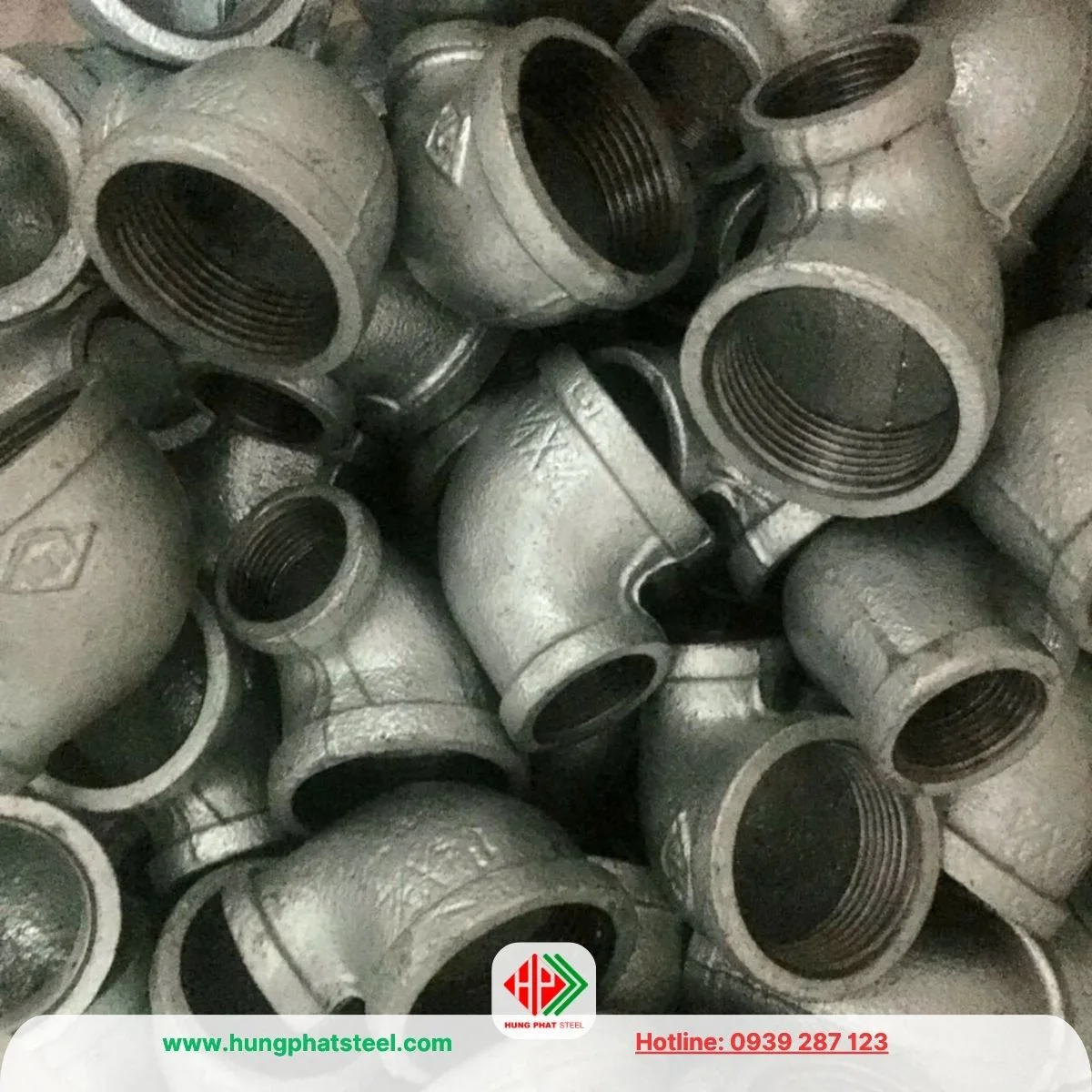

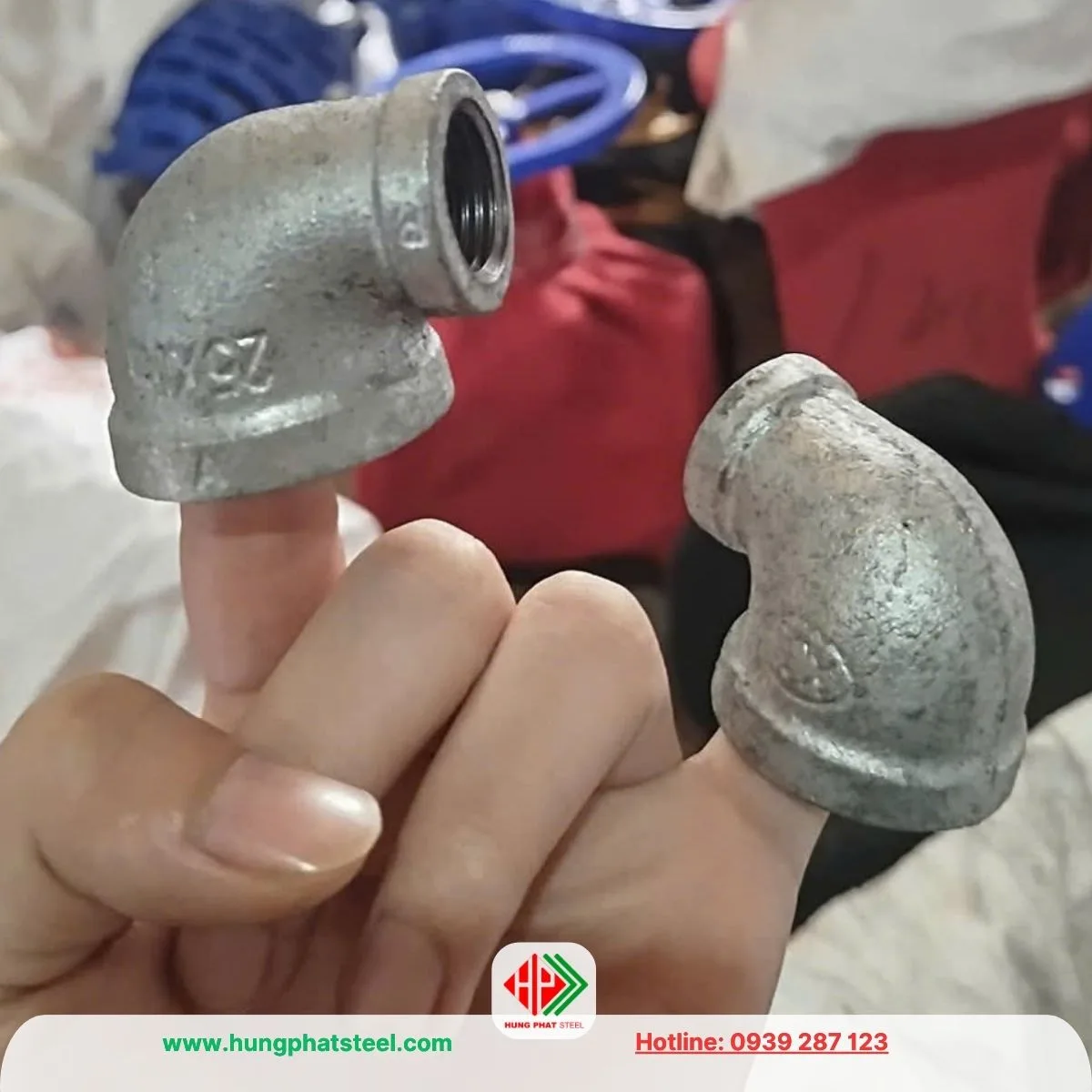

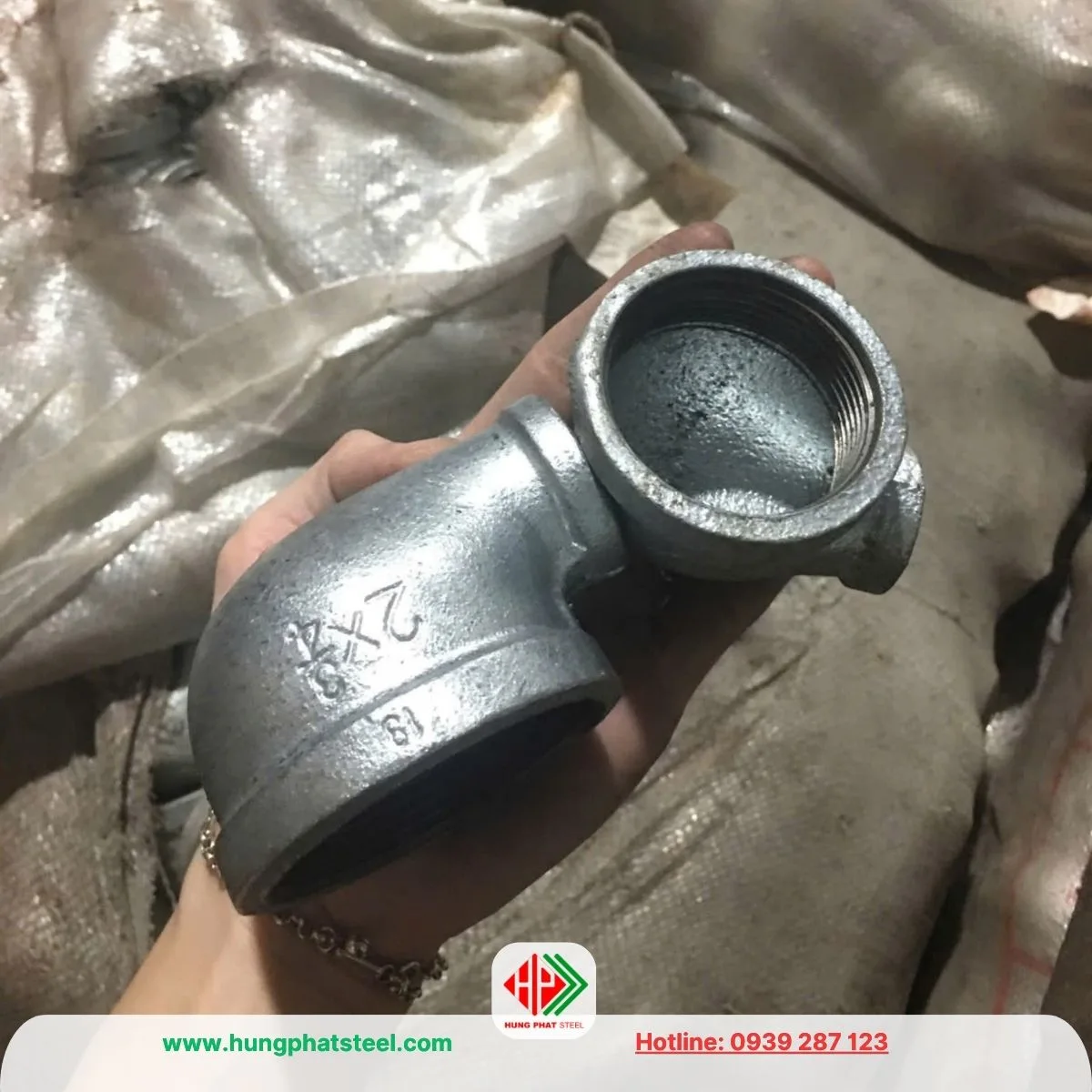

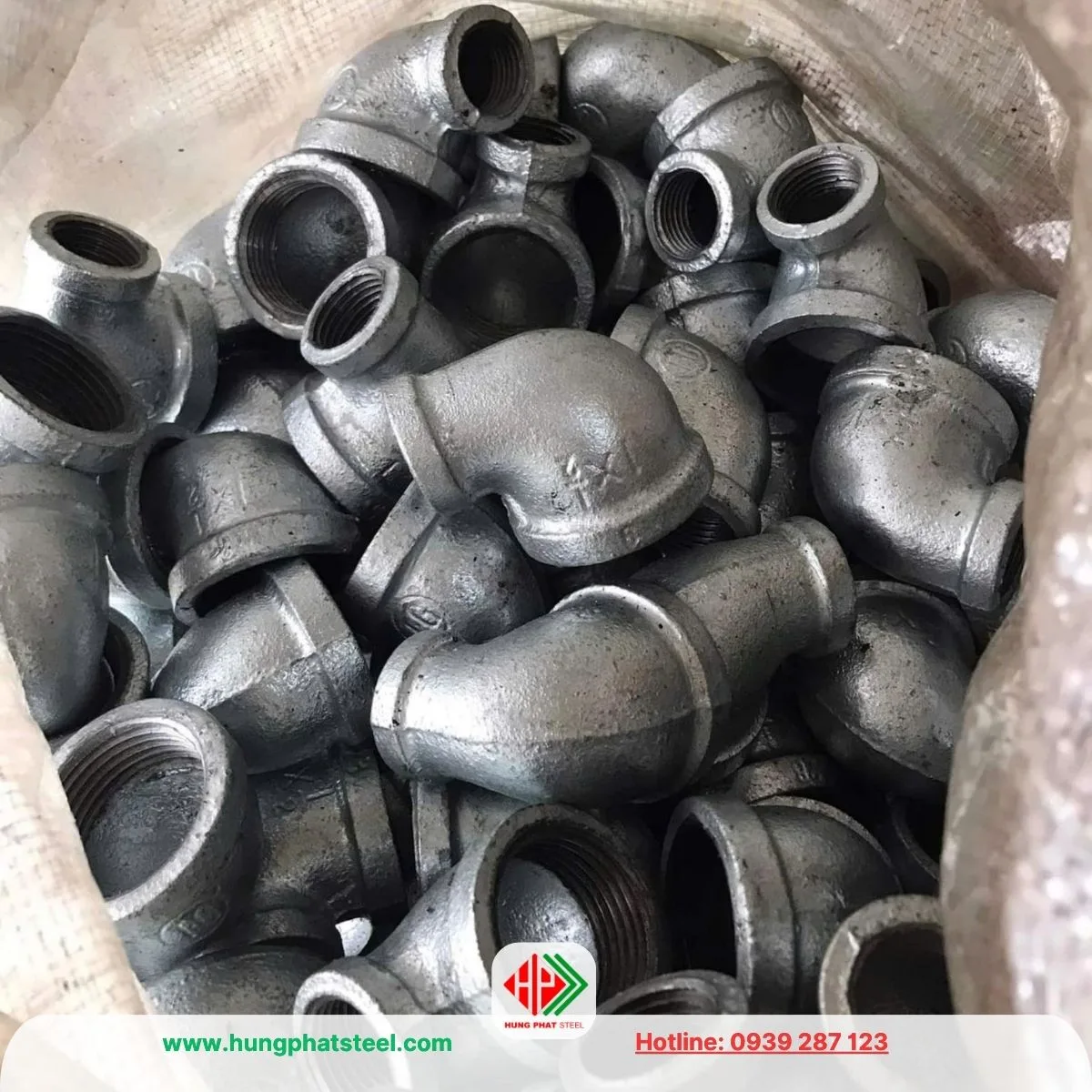

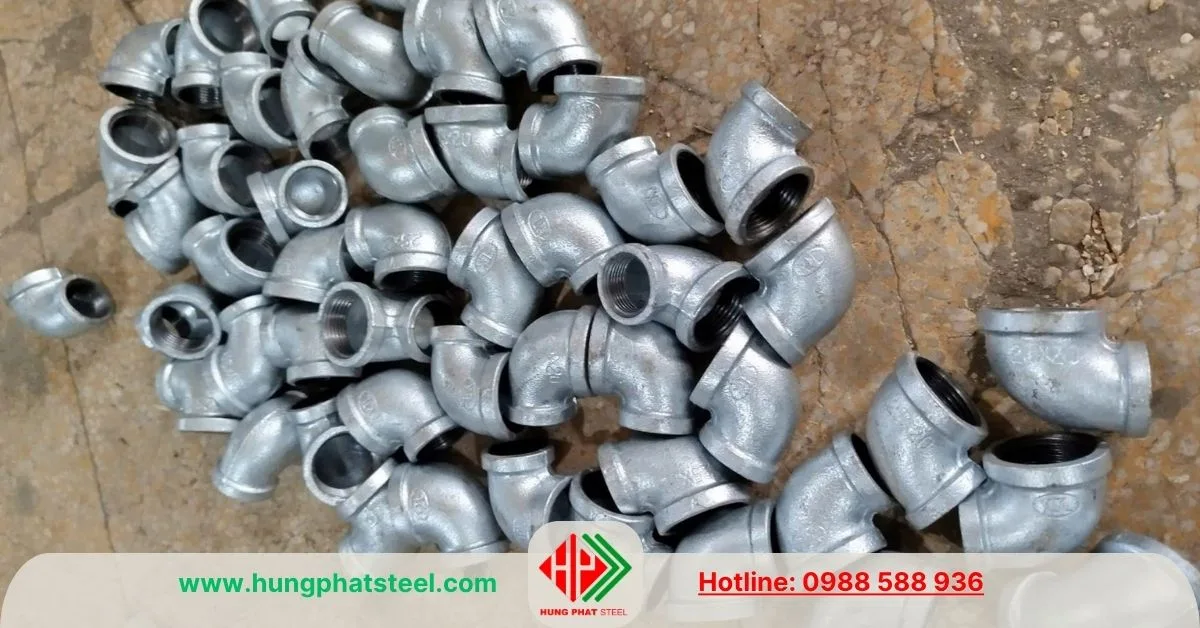

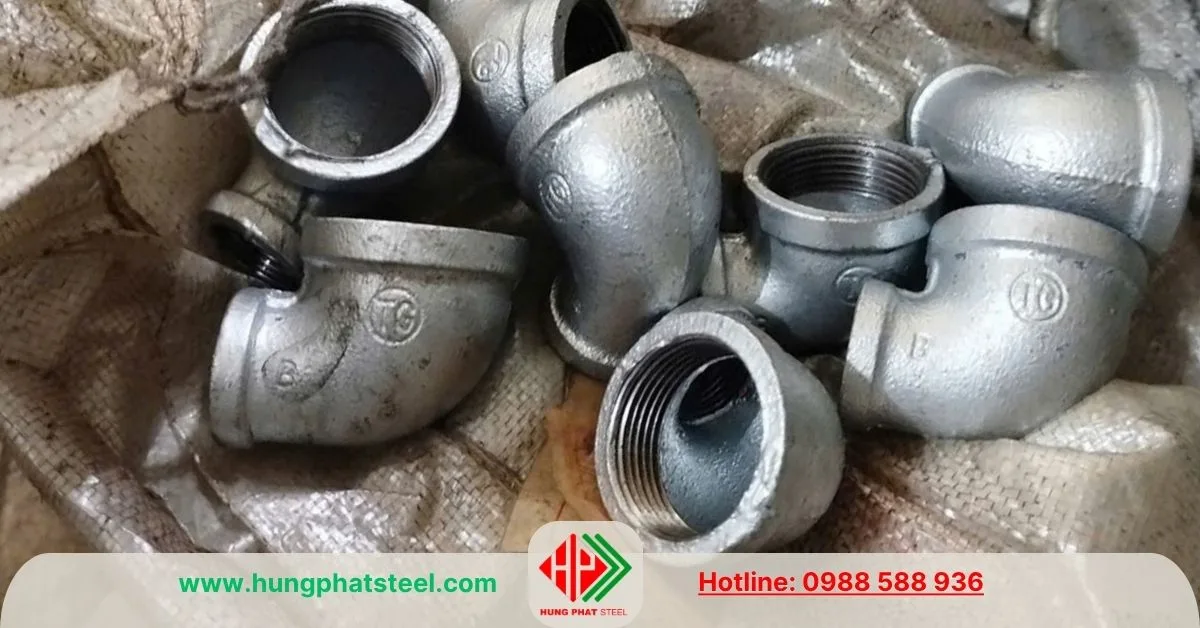

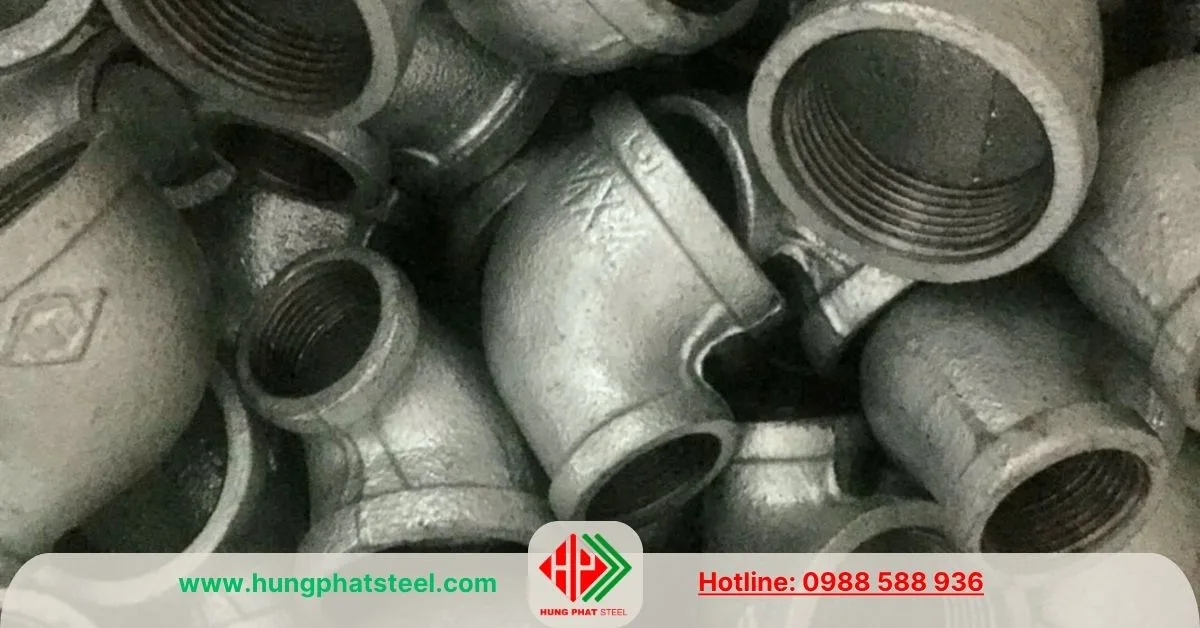

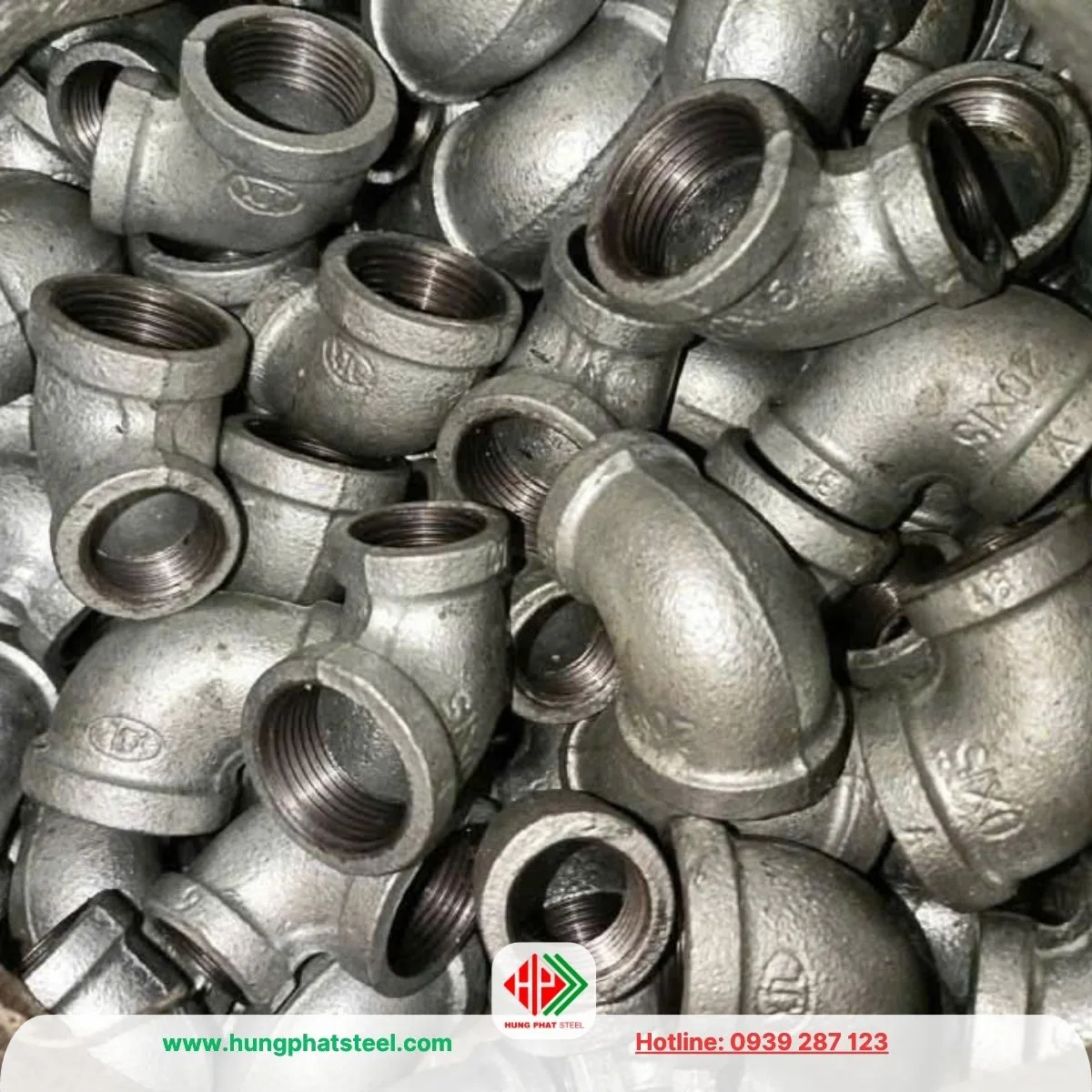

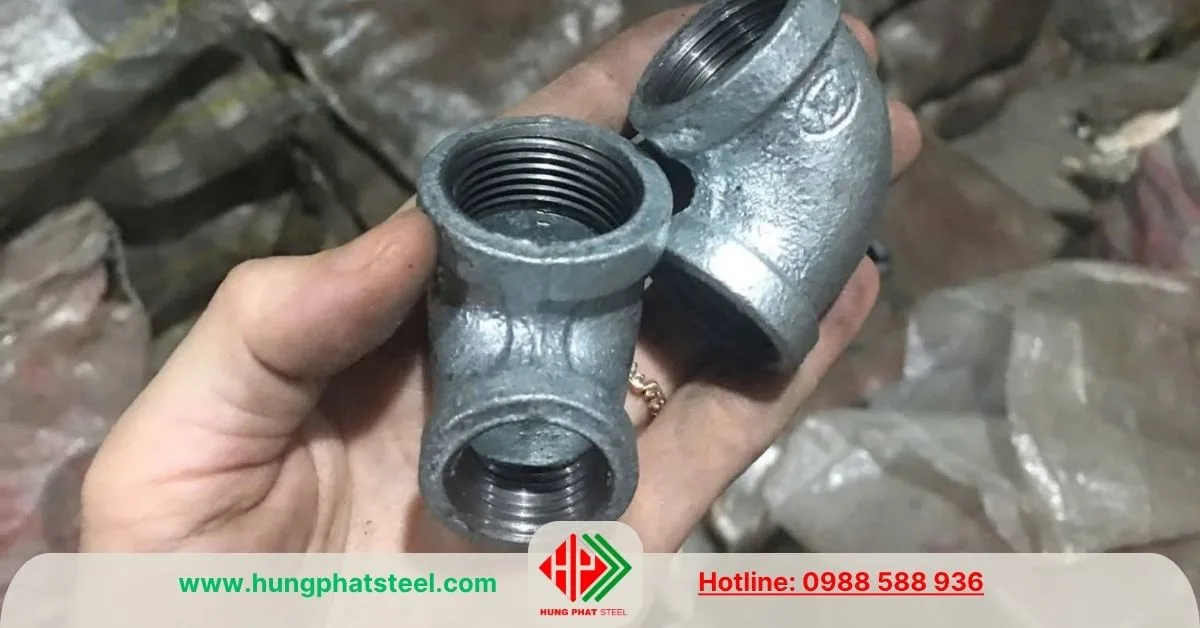

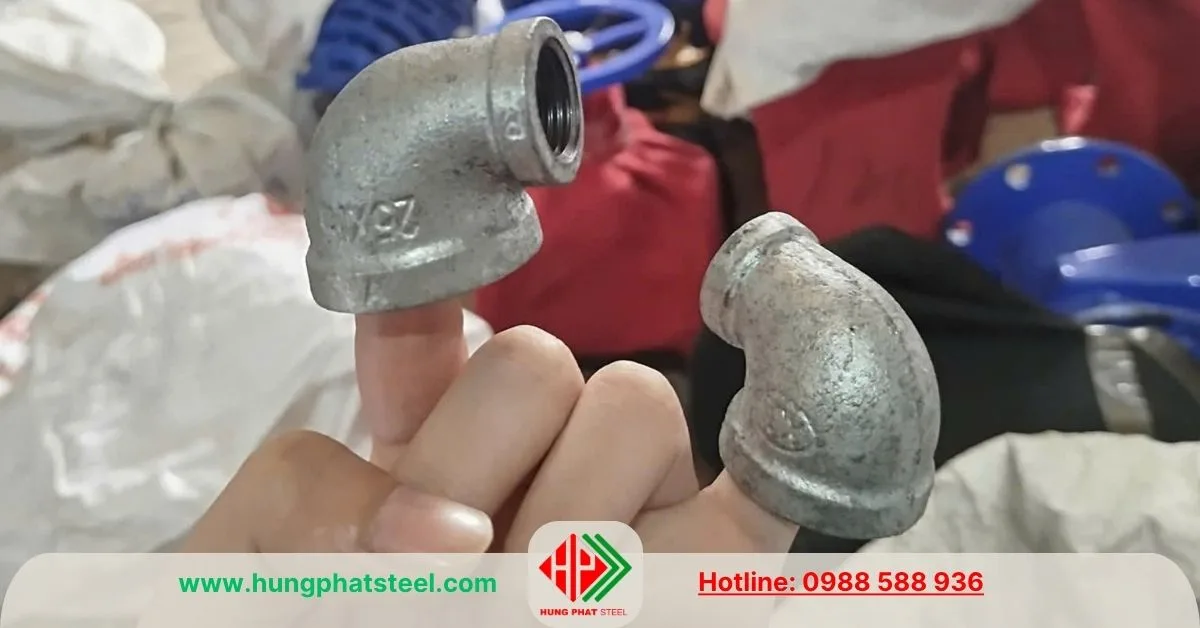

Co giảm ren mạ kẽm (Co thu)

Mô tả

Co giảm ren mạ kẽm (co thu) là một trong những phụ kiện ren được sử dụng phổ biến trong hệ thống đường ống thép.

Sản phẩm có chức năng chính là thay đổi hướng đường ống đồng thời kết nối hai đầu ống có kích thước khác nhau. Nhờ thiết kế một đầu ren có kích thước lớn và một đầu ren nhỏ hơn, co giảm ren mạ kẽm cho phép chuyển tiếp đường ống mà không cần sử dụng thêm nhiều phụ kiện trung gian.

Với lớp mạ kẽm bên ngoài, phụ kiện có khả năng chống oxy hóa và hạn chế hiện tượng gỉ sét tốt hơn so với co thép đen thông thường. Đây là lý do co thu ren mạ kẽm được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, khí nén, đường ống kỹ thuật và nhiều công trình dân dụng, công nghiệp.

Co giảm ren mạ kẽm là gì?

Co giảm ren mạ kẽm còn được gọi là co thu ren mạ kẽm, co ren giảm mạ kẽm hoặc co ren thu. Đây là loại phụ kiện có dạng cong, thông thường với góc chuyển hướng 90 độ, hai đầu được gia công ren để liên kết với đường ống hoặc các phụ kiện ren khác.

Điểm khác biệt của co thu so với co ren đều nằm ở kích thước hai đầu kết nối. Với co ren đều, hai đầu có cùng kích thước danh nghĩa. Trong khi đó, co giảm ren có hai đầu khác kích thước, chẳng hạn như DN25 x DN15, DN32 x DN20, DN40 x DN25 hoặc DN50 x DN32.

Cấu tạo này giúp co thu vừa thực hiện nhiệm vụ chuyển hướng dòng chảy vừa giảm kích thước đường ống tại vị trí lắp đặt. Đây là giải pháp khá thuận tiện khi hệ thống đường ống cần thay đổi đường kính nhưng không muốn bố trí thêm một đoạn ống chuyển tiếp.

Thông số cơ bản

• Đường kính: DN15 – DN100
• Tiêu chuẩn: JIS, BS, ASTM
• Áp lực làm việc: 10 – 16 Kg/cm2
• Kết nối: Ren trong BSPT
• Nhiệt độ: 100 – 180 độC
• Vật liệu chế tạo: Malleable Iron Cast
• Xuất xứ: China
• Ứng dụng: hệ thống dẫn nước sạch , nước thải, cấp thoát nước, đường ống dẫn khí gas, xăng dầu, hóa chất, PCCC…

Cấu tạo của co giảm ren mạ kẽm

• Co giảm ren mạ kẽm thường được chế tạo từ thép carbon hoặc gang dẻo, tùy từng dòng sản phẩm. Phần thân được tạo hình cong để tạo hướng chuyển dòng, hai đầu được gia công ren theo kích thước yêu cầu.
• Bên ngoài phụ kiện được phủ lớp kẽm nhằm tăng khả năng bảo vệ vật liệu nền khỏi tác động của hơi ẩm và môi trường. Tùy công nghệ sản xuất, lớp kẽm có thể là mạ điện hoặc mạ kẽm nhúng nóng. Đối với phụ kiện ren, cần đặc biệt chú ý đến chất lượng phần ren vì lớp phủ quá dày có thể ảnh hưởng đến khả năng lắp ghép.
• Phần ren của co thu có thể là ren trong – ren trong, tùy thiết kế sản phẩm. Khi lắp đặt, co thường được kết nối với ống thép ren ngoài, kép ren, đầu nối hoặc các phụ kiện có ren tương ứng. Để tăng độ kín, kỹ thuật viên thường sử dụng băng tan PTFE, keo làm kín ren hoặc vật liệu làm kín chuyên dụng.

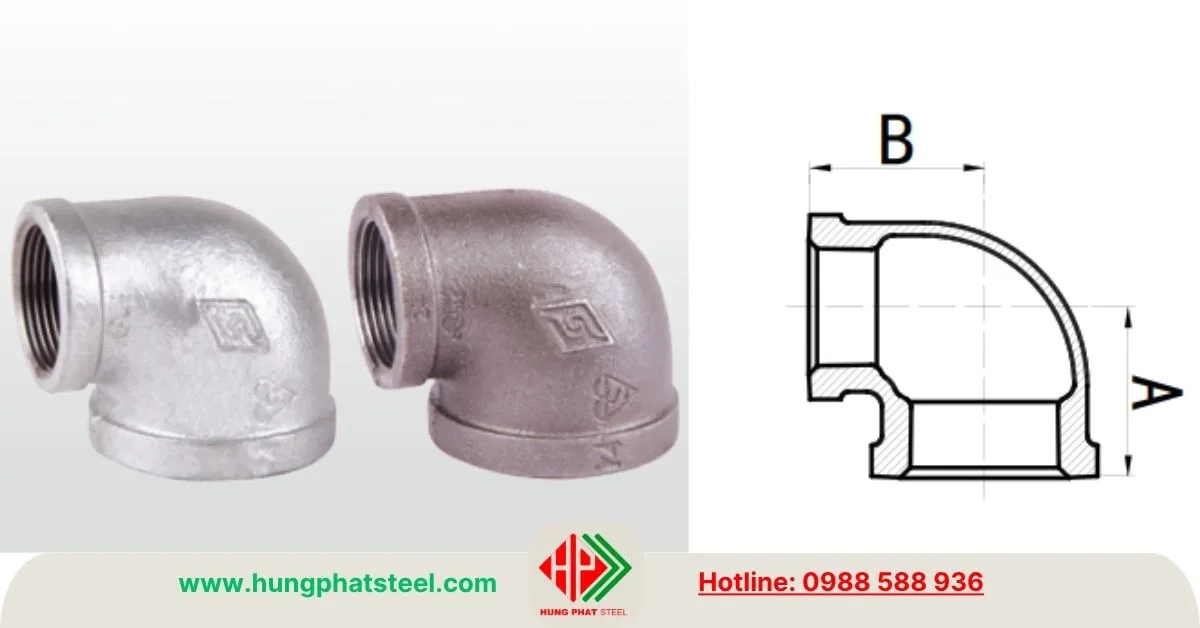

Bảng tra quy cách kích thước

• Dung sai 3-10%

Các sản phẩm liên quan:
– Ống thép mạ kẽm
– Co ren mạ kẽm các loại
– Phụ kiện ren mạ kẽm MECH

Các kiểu dáng co giảm ren mạ kẽm

Co giảm ren mạ kẽm được sản xuất với nhiều kiểu kết nối khác nhau, trong đó phổ biến nhất là co giảm 2 đầu ren trong, co giảm 2 đầu ren ngoài và co giảm điếu 1 đầu ren trong – 1 đầu ren ngoài. Mỗi kiểu dáng phù hợp với một cách bố trí đường ống khác nhau.

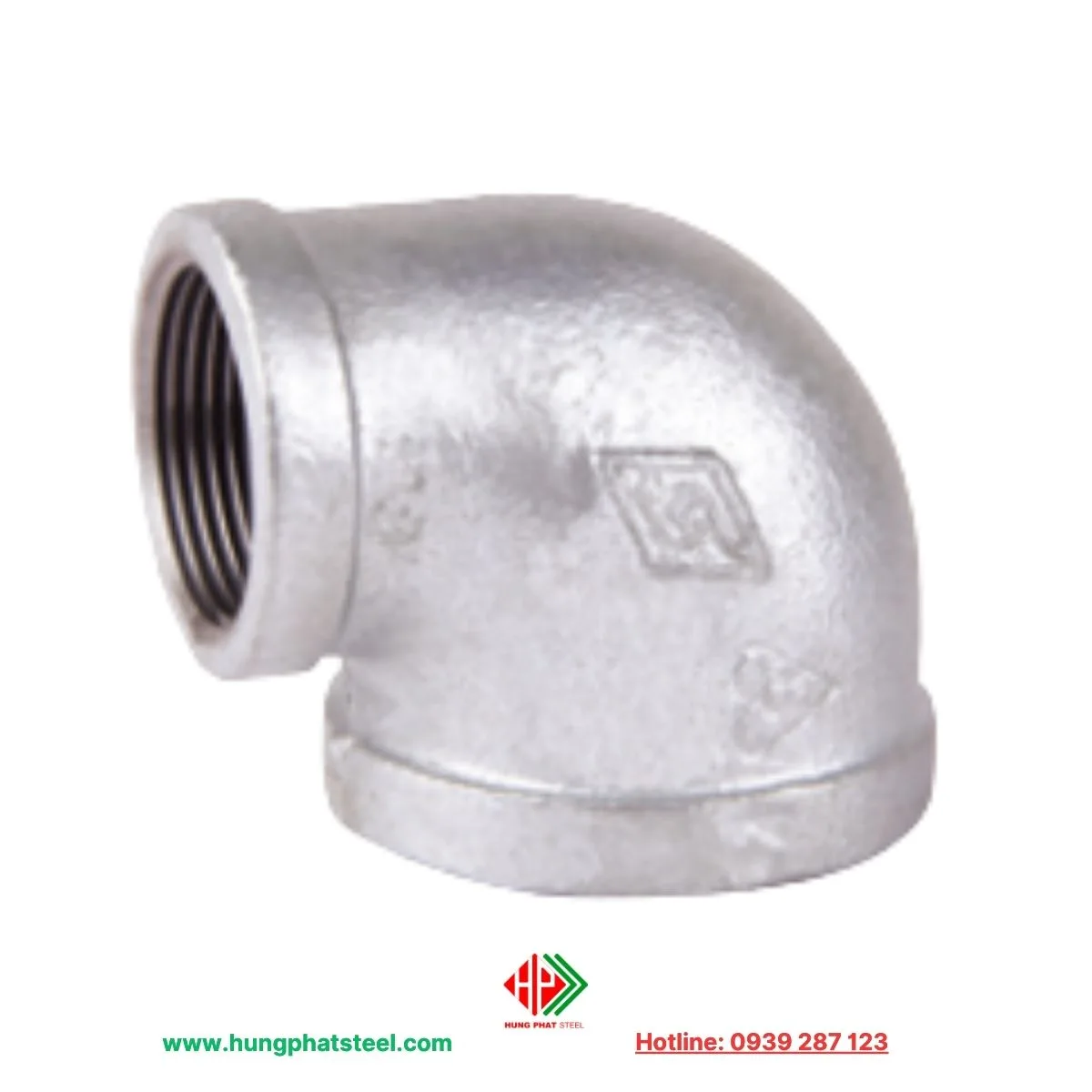

1/ Co giảm ren mạ kẽm 2 đầu ren trong

• Co giảm 2 đầu ren trong có cả hai đầu được gia công ren trong, nhưng đường kính hai đầu không giống nhau.
• Đây là kiểu co thu được sử dụng khá phổ biến khi cần kết nối hai đoạn ống hoặc phụ kiện có kích thước khác nhau.
• Ví dụ như co giảm DN25 x DN15, DN32 x DN20, DN40 x DN25, DN50 x DN32. Khi lắp đặt, hai đầu ren trong sẽ kết nối với đầu ren ngoài của ống hoặc phụ kiện.

2/ Co giảm 2 đầu ren ngoài (ít dùng)

• Co giảm 2 đầu ren ngoài có hai đầu đều là ren ngoài và được thiết kế với hai kích thước khác nhau.
• Loại này thường được sử dụng khi cần kết nối trực tiếp vào các phụ kiện có ren trong, chẳng hạn như van, măng sông, tê hoặc các đầu nối ren trong.
• So với co giảm 2 đầu ren trong, kiểu co này có cách lắp đặt ngược lại về vị trí ren kết nối.

3/ Co điếu giảm 1 đầu ren trong 1 đầu ren ngoài

• Co giảm điếu 1 đầu ren trong – 1 đầu ren ngoài là kiểu co có một đầu ren trong và một đầu ren ngoài, đồng thời hai đầu có kích thước khác nhau.
• Thiết kế này đặc biệt thuận tiện khi hệ thống có hai kiểu kết nối đối lập tại cùng một vị trí. Ví dụ, một đầu có thể kết nối với ống ren ngoài, trong khi đầu còn lại lắp trực tiếp vào phụ kiện ren trong.
• Kiểu co này giúp giảm số lượng phụ kiện trung gian và tạo sự linh hoạt trong quá trình thi công.

Khi lựa chọn co giảm ren mạ kẽm, ngoài kích thước như DN25 x DN15 hay DN40 x DN25, cần xác định chính xác kiểu ren ở hai đầu để đảm bảo tương thích với hệ thống. Với các công trình cấp nước, PCCC và đường ống kỹ thuật, việc chọn đúng kiểu ren giúp quá trình lắp đặt nhanh hơn, hạn chế rò rỉ và thuận tiện cho việc bảo trì sau này.

Tiêu chuẩn áp dụng cho co giảm ren mạ kẽm

• Tùy loại co thu và nhà sản xuất, sản phẩm có thể được sản xuất theo các tiêu chuẩn khác nhau. Đối với phụ kiện ren bằng gang dẻo, một tiêu chuẩn thường được sử dụng là ASTM A197/A197M về gang dẻo dùng cho phụ kiện đường ống.
• Đối với kích thước và ren, có thể gặp các tiêu chuẩn như ASME B16.3 đối với phụ kiện ren bằng gang dẻo và một số tiêu chuẩn ren đường ống như ASME B1.20.1 đối với ren NPT. Ngoài ra, các sản phẩm sản xuất theo tiêu chuẩn châu Âu, Nhật Bản hoặc Trung Quốc có thể áp dụng hệ tiêu chuẩn tương ứng.
• Do đó, khi mua co giảm ren mạ kẽm cho công trình, nên yêu cầu nhà cung cấp xác nhận rõ tiêu chuẩn vật liệu, tiêu chuẩn kích thước và tiêu chuẩn ren thay vì chỉ ghi chung là “co thu mạ kẽm đạt tiêu chuẩn”.

Ứng dụng của co giảm ren mạ kẽm

Co thu ren mạ kẽm được sử dụng trong nhiều hệ thống đường ống khác nhau. Trong hệ thống cấp nước, sản phẩm giúp kết nối các tuyến ống có đường kính khác nhau và thay đổi hướng đường ống tại các vị trí góc.

• Trong hệ thống PCCC, co thu có thể được sử dụng tại các tuyến nhánh, đường ống sprinkler hoặc các vị trí cần chuyển hướng kết hợp giảm đường kính. Tuy nhiên, sản phẩm phải đáp ứng đúng yêu cầu về áp suất và tiêu chuẩn của hệ thống PCCC.
• Trong hệ thống khí nén, co thu ren mạ kẽm được dùng để kết nối các đường ống và thiết bị có kích thước khác nhau. Ngoài ra, sản phẩm còn được sử dụng trong đường ống kỹ thuật của nhà xưởng, hệ thống cấp nước nhà máy, đường ống tưới và các công trình dân dụng.
• Một ưu điểm đáng chú ý là kết nối ren không yêu cầu thiết bị hàn tại vị trí lắp đặt. Điều này giúp quá trình thi công nhanh hơn, thuận tiện cho việc tháo lắp và bảo trì hệ thống.

Ưu điểm của co thu ren mạ kẽm

1. Co giảm ren mạ kẽm có nhiều ưu điểm nổi bật. Trước hết là khả năng kết nối linh hoạt, cho phép thay đổi kích thước đường ống ngay tại vị trí chuyển hướng.
2. Lớp mạ kẽm giúp sản phẩm có khả năng chống gỉ tốt hơn phụ kiện thép đen trong môi trường thông thường. Kết nối ren cũng giúp việc thi công tương đối nhanh, không cần thực hiện công đoạn hàn và xử lý mối hàn.
3. Bên cạnh đó, sản phẩm có nhiều quy cách, dễ tìm mua và có thể kết hợp với nhiều loại phụ kiện ren khác như kép ren, măng sông ren, tê ren, van ren và nút bịt ren.

Các thương hiệu sản xuất co giảm ren mạ kẽm

Trên thị trường hiện nay, co giảm ren mạ kẽm chủ yếu là phụ kiện ren bằng gang dẻo hoặc gang malleable iron, được sản xuất theo nhiều tiêu chuẩn và cấp áp lực khác nhau. Khi lựa chọn thương hiệu, nên ưu tiên sản phẩm có thông tin rõ ràng về vật liệu, tiêu chuẩn kích thước ren, cấp áp lực, lớp mạ và chứng từ chất lượng.

Một số thương hiệu đáng chú ý gồm:

MECH thuộc Meide Group là thương hiệu phụ kiện gang dẻo của Trung Quốc. Dòng phụ kiện ren MECH có cả bề mặt đen và mạ kẽm, MECH có sản phẩm 90° Reducing Elbow, tức co giảm ren có cả dòng có ULFM và không có ULFM (Chỉ có ISO)

Shanxi bao gồm các nhà máy như: Taigu, Bote, Haili, Junteng, Tianhe….., tập trung vào các dòng phụ kiện gang dẻo có nguồn gốc quốc tế. Các nhà máy tại Shanxi có phụ kiện gang dẻo Class 150 và Class 300, bao gồm cả sản phẩm mạ kẽm; một số dòng được UL Listed và FM Approved.

Ngoài các thương hiệu trên, co giảm ren mạ kẽm trên thị trường Việt Nam còn rất phổ biến ở phân khúc rẻ hơn như: Jianzhi, K1, OEM. Các nhà máy này sản xuất phụ kiện gang dẻo theo các tiêu chuẩn như GB/T, BS, EN hoặc ASME tùy dòng sản phẩm.

Đối với công trình PCCC, nên ưu tiên loại co giảm có UL/FM khi hồ sơ thiết kế yêu cầu. Không nên mặc định mọi co giảm mạ kẽm đều có UL/FM; chứng nhận phải thuộc đúng nhà sản xuất, dòng sản phẩm và quy cách đang sử dụng.

Hướng dẫn lắp đặt co giảm ren mạ kẽm

Co giảm ren mạ kẽm được lắp đặt bằng phương pháp kết nối ren, trong đó hai đầu co có kích thước khác nhau để chuyển từ đường ống lớn sang đường ống nhỏ. Trước khi lắp, cần kiểm tra kích thước hai đầu ren, loại ren và tình trạng bề mặt ren của cả co và đường ống.

Đầu tiên

Đầu tiên, làm sạch phần ren trên đường ống bằng bàn chải hoặc dụng cụ phù hợp để loại bỏ bụi bẩn, dầu mỡ, ba via và các tạp chất. Kiểm tra ren của co giảm, đảm bảo không bị móp, dập hoặc hư hỏng trong quá trình vận chuyển.

Sau đó

Sau đó, sử dụng vật liệu làm kín ren phù hợp với môi chất và áp suất của hệ thống. Tùy thiết kế có thể sử dụng băng PTFE hoặc keo làm kín ren chuyên dụng. Vật liệu làm kín nên được sử dụng đúng kỹ thuật, tránh để phần vật liệu thừa đi sâu vào lòng đường ống gây ảnh hưởng đến dòng chảy hoặc thiết bị phía sau.

Bước vặn siết

Đưa co giảm vào đầu ống và vặn bằng tay trước để kiểm tra ren có ăn khớp chính xác hay không. Nếu cảm thấy ren bị lệch hoặc vặn quá khó ngay từ những vòng đầu tiên, cần tháo ra kiểm tra lại thay vì cố siết bằng dụng cụ. Việc siết chéo ren có thể làm hỏng cả ren của ống và ren bên trong phụ kiện.

Bước siết chặt

Khi ren đã ăn khớp đúng, sử dụng cờ lê phù hợp để siết chặt co. Cần giữ đường ống hoặc phụ kiện đối diện để tránh truyền lực xoắn quá lớn vào hệ thống. Không nên dùng lực quá mạnh hoặc nối dài tay cờ lê để tăng lực siết, vì có thể làm nứt phụ kiện gang dẻo, hỏng ren hoặc làm biến dạng mối nối.

Bước kiểm tra

Sau khi lắp đặt xong, cần kiểm tra vị trí kết nối và thực hiện thử kín hoặc thử áp lực theo yêu cầu của hệ thống trước khi đưa vào vận hành. Nếu phát hiện rò rỉ, cần giảm/xả áp trước khi tháo và xử lý lại mối nối; không nên tiếp tục siết phụ kiện khi đường ống đang có áp suất.

Một số lưu ý khi lắp co giảm ren mạ kẽm

Lưu ý quan trọng: với phụ kiện gang dẻo, không nên dùng lực siết quá mức chỉ để cố đưa co về đúng hướng. Nếu hướng lắp không phù hợp sau khi đã siết đến vị trí làm kín, nên xem xét phương án bố trí lại đường ống hoặc sử dụng phụ kiện thích hợp thay vì cố xoay ngược/siết quá lực.

Lưu ý khi lựa chọn co thu ren mạ kẽm

1. Khi lựa chọn co giảm ren mạ kẽm, cần kiểm tra chính xác kích thước hai đầu ren, ví dụ DN40 x DN25, tránh nhầm với co đều. Đồng thời cần xác định loại ren phù hợp với đường ống và phụ kiện đang sử dụng.
2. Đối với công trình yêu cầu độ bền cao, nên kiểm tra vật liệu, áp suất làm việc, tiêu chuẩn sản xuất và nguồn gốc sản phẩm. Với môi trường ngoài trời hoặc có độ ẩm cao, nên ưu tiên sản phẩm có lớp mạ đồng đều, bám chắc và không bị bong tróc.
3. Ngoài ra, phần ren cần được gia công chính xác, không bị méo, thiếu ren hoặc có ba via. Khi lắp đặt không nên siết quá mạnh vì có thể làm hư ren hoặc gây nứt thân phụ kiện.

Co giảm ren mạ kẽm tại Thép Hùng Phát

Thép Hùng Phát là đơn vị nhập khẩu và phân phối co giảm ren mạ kẽm với nhiều kích thước, phục vụ hệ thống cấp nước, PCCC, khí nén, nhà xưởng và các công trình dân dụng – công nghiệp. Sản phẩm có nhiều lựa chọn về quy cách, nguồn gốc và vật liệu, giúp khách hàng dễ dàng lựa chọn theo yêu cầu kỹ thuật và ngân sách.

Khi đặt hàng, Thép Hùng Phát có thể hỗ trợ tư vấn kích thước co thu, loại ren, vật liệu, tiêu chuẩn và số lượng phù hợp với từng hệ thống.

Đối với các đơn hàng công trình, khách hàng có thể yêu cầu thông tin về xuất xứ, CO/CQ và hồ sơ kỹ thuật tùy theo từng dòng sản phẩm.
