Tấm đan grating là gì? Cấu tạo, phân loại và cách chọn cho công trình

Tấm đan grating là tấm lưới thép hở, ghép từ các thanh chịu lực đặt đứng và thanh giằng đặt ngang, dùng làm sàn đi, nắp mương và bậc thang ở nơi cần thoát nước, thoát bụi và nhìn xuyên qua. Khả năng chịu tải của tấm phụ thuộc chủ yếu vào chiều cao thanh chịu lực và nhịp gác, không phải vào bề mặt trông có dày hay không. Bài này giải thích cấu tạo, các loại, cách đọc ký hiệu và cách chọn tấm theo tải thực tế.

1. Tấm đan grating gồm những bộ phận nào?

Nhìn từ trên xuống, tấm grating là một ô lưới đều. Nhìn ngang mép tấm mới thấy cấu tạo thật: các thanh dẹt đứng song song, cách nhau một khoảng cố định, và những thanh nhỏ hơn chạy vuông góc bên trên hoặc xuyên qua chúng. Hai loại thanh này làm hai việc hoàn toàn khác nhau, nên khi đọc báo giá hay bản vẽ cần tách riêng.

• Thanh chịu lực: thanh thép dẹt đặt đứng, chạy theo hướng nhịp. Toàn bộ tải của người, xe đẩy, thiết bị truyền qua các thanh này xuống gối đỡ.
• Thanh giằng: thanh ngang, thường là thanh xoắn hoặc thanh tròn, giữ các thanh chịu lực thẳng hàng và chia tải sang thanh bên cạnh.
• Thanh viền: thanh dẹt hàn kín bốn cạnh, giữ form tấm và che mặt cắt để không bị kẹt chân hay móc quần áo.
• Phụ kiện cố định: kẹp, bulông hoặc hàn điểm vào khung đỡ, đảm bảo tấm không xê dịch khi có tải động.

Vì tải đi qua thanh chịu lực, hai tấm cùng kích thước ngoài nhưng khác chiều cao thanh sẽ có sức chịu tải rất khác nhau. Đây là lý do nhiều đơn hàng chọn sai: người mua so tấm theo trọng lượng hoặc theo mặt ngoài mà bỏ qua kích thước thanh.

2. Có những loại tấm đan grating nào và khác nhau ở đâu?

Có ba cách phân loại hay gặp: theo cách chế tạo, theo bề mặt thanh và theo vật liệu. Trong ba cách này, cách chế tạo ảnh hưởng nhiều nhất đến giá và độ bền của mối nối, còn bề mặt thanh quyết định độ chống trượt.

Nguồn: cách phân loại thông dụng của các nhà sản xuất grating, đọc ngày 22/10/2026.

Trong cùng một công trình, đừng dùng lẫn hai kiểu chế tạo cho cùng một lối đi: độ võng và độ ồn khi bước lên khác nhau, người vận hành sẽ cảm nhận được ngay.

Với khách của chúng tôi là xưởng cơ khí và thầu phụ, đơn hàng đa số rơi vào hàn điện trở bằng thép carbon mạ kẽm, vì mối hàn chịu rung tốt và giá dễ kiểm soát. Inox chỉ nên chọn khi môi trường thật sự đòi hỏi, vì chi phí vật liệu tăng rõ rệt.

3. Nên chọn grating mạ kẽm nhúng nóng hay thép đen sơn?

Câu hỏi này thường quyết định tuổi thọ của cả hệ sàn. Thép đen sơn rẻ hơn lúc mua, nhưng lớp sơn bị mài mòn ngay trên mép thanh, nơi giày và bánh xe chà qua nhiều nhất. Mạ kẽm nhúng nóng phủ cả mặt trong lẫn mặt ngoài thanh, kể cả các góc hẹp giữa thanh giằng và thanh chịu lực mà sơn khó vào tới.

Khi yêu cầu mạ kẽm, hãy ghi rõ tiêu chuẩn lớp mạ trong đơn đặt hàng, thường dẫn theo ASTM A123 hoặc ISO 1461, và nói rõ đơn vị mạ có cấp chứng từ hay không. Lớp mạ là thứ khó kiểm tra bằng mắt, nên giấy tờ đi kèm có giá trị thực.

4. Ký hiệu và thông số của tấm đan grating đọc thế nào?

Nhà sản xuất thường ghi một chuỗi ký hiệu gồm ba phần: kích thước thanh chịu lực, bước thanh chịu lực và bước thanh giằng. Nắm được ba phần này là đủ để so sánh hai báo giá với nhau mà không bị lẫn.

Nguồn: quy ước ghi ký hiệu thông dụng của ngành grating, đọc ngày 22/10/2026.

Các nhà máy khác nhau có thể dùng cách viết khác nhau, vì vậy hãy hỏi lại nhà cung cấp từng ký tự nghĩa là gì thay vì đoán. Khi cần bản vẽ, nên ghi riêng ba thông số trên thành ba dòng, không gộp chung vào một chuỗi mã.

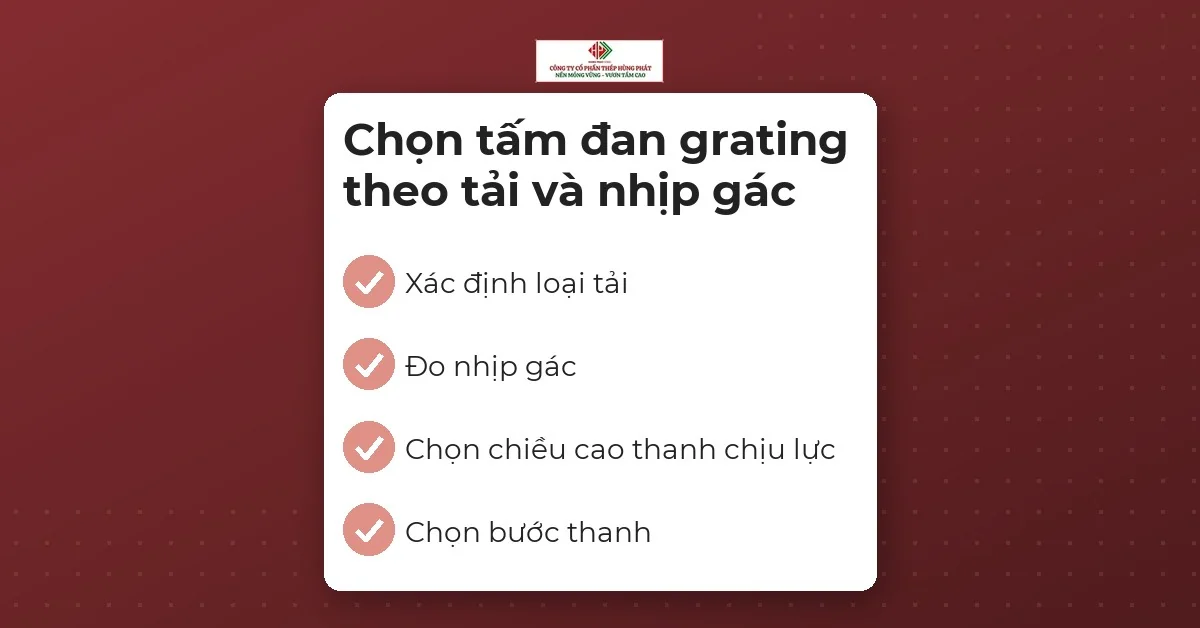

5. Chọn tấm đan grating theo tải và nhịp gác như thế nào?

Hai yếu tố cần biết trước khi hỏi báo giá là tải sử dụng và nhịp gác, tức khoảng cách giữa hai gối đỡ mà tấm bắc qua. Nhịp càng dài, thanh chịu lực phải càng cao mới giữ được độ võng cho phép. Đây là quan hệ rất nhạy: kéo dài nhịp một chút có thể buộc đổi sang thanh cao hơn hẳn.

1. Xác định loại tải: chỉ người đi bộ, có xe đẩy tay, có xe nâng, hay có bánh xe tải. Mỗi loại có mức tải rất khác.
2. Đo nhịp gác theo hướng thanh chịu lực chạy, tính từ mép trong gối đỡ này đến mép trong gối đỡ kia.
3. Chọn chiều cao thanh chịu lực theo bảng tải của nhà sản xuất ứng với nhịp đã đo, rồi cộng thêm biên an toàn cho tải động.
4. Chọn bước thanh theo vật rơi qua lỗ: nơi có bu lông, ốc, vật nhỏ thì cần lỗ hẹp hơn.
5. Chọn bề mặt và lớp mạ theo môi trường, rồi chốt kích thước tấm và cách cố định vào khung.

Hướng thanh chịu lực là chi tiết hay bị sót khi đặt hàng. Tấm lắp ngược hướng, tức thanh chịu lực chạy dọc theo gối đỡ thay vì bắc ngang qua nhịp, sẽ gần như không chịu được tải thiết kế. Hãy ghi hướng này lên bản vẽ cắt tấm.

Sàn xe nâng hoặc xe tải qua lại cần tính riêng theo tải bánh xe tập trung, không dùng bảng tải phân bố đều của người đi bộ. Với những vị trí này, nên gửi bản vẽ nhịp và loại xe để bên cung cấp tư vấn thanh phù hợp.

6. Tấm đan grating được dùng ở những vị trí nào?

Đặc điểm hở của grating phù hợp với những nơi cần thoát nước, cần thông gió hoặc cần ánh sáng đi xuyên qua sàn. Các vị trí điển hình trong công trình công nghiệp và dân dụng:

• Sàn thao tác và sàn bảo trì quanh máy, bồn, đường ống trong nhà máy.
• Nắp mương và nắp hố ga thoát nước mưa, nước thải sản xuất, cần cho nước chảy xuống nhưng chịu được xe qua.
• Bậc cầu thang và chiếu nghỉ ngoài trời, nơi nước đọng và bụi bẩn làm sàn đặc dễ trơn.
• Hành lang kỹ thuật, sàn cầu trục cần ánh sáng và khí lưu thông qua lại.
• Trạm bơm, nhà máy xử lý nước nơi sàn thường xuyên ẩm ướt.

Trong nhà xưởng, kỹ sư thường dùng song song nhiều loại tấm sàn: grating cho khu cần thoát nước, thép tấm cho khu cần kín, tấm chống trượt cho lối đi chính. Mỗi loại một nhiệm vụ, không loại nào thay hoàn toàn được các loại còn lại.

7. Tấm đan grating khác tấm thép đục lỗ và thép tấm chống trượt ở điểm nào?

Ba loại này dễ bị nhầm vì cùng làm sàn đi, nhưng cách chịu tải và mục đích khác nhau. Grating chịu tải bằng thanh đứng; tấm đục lỗ và thép tấm chịu tải bằng chính độ dày của tấm.

Nguồn: so sánh theo cách làm việc của từng loại tấm, tổng hợp ngày 22/10/2026.

Với khung và bản mã đỡ tấm grating, nhiều công trình dùng thép tấm cắt theo bản vẽ, ví dụ loại thép tấm bản mã. Khu vực băng tải, phễu cấp liệu mài mòn mạnh thì phải xét vật liệu khác hẳn, chẳng hạn thép tấm Hardox chịu mài mòn, thay vì dùng grating.

8. Giá tấm đan grating được tính thế nào?

Giá tấm grating thường tính theo kilôgam hoặc theo mét vuông, tuỳ nhà cung cấp, nên hai báo giá chỉ so sánh được khi cùng đơn vị tính. Con số cuối cùng chịu ảnh hưởng của nhiều yếu tố hơn người mua thường nghĩ, trong đó lớp mạ và công gia công thường làm giá tăng nhiều hơn khác biệt về vật liệu nền.

• Kích thước thanh chịu lực: thanh cao và dày hơn nghĩa là nhiều thép hơn trên mỗi mét vuông.
• Bước thanh: bước nhỏ thì số thanh nhiều hơn, tấm nặng hơn.
• Lớp hoàn thiện: thép đen, sơn, mạ kẽm nhúng nóng hay inox.
• Gia công: cắt theo bản vẽ, khoét lỗ, hàn viền, làm bậc thang có mũi chống trượt.
• Số lượng và nơi giao: lô lớn thường có đơn giá thấp hơn, giao liên tỉnh tính thêm cước.

Một ví dụ cách ghi yêu cầu dễ báo giá: «tấm grating hàn điện trở, thép carbon mạ kẽm nhúng nóng, thanh răng cưa, theo bản vẽ đính kèm, giao tới công trình». Cách ghi này cho phép bên bán trả lời ngay bằng một con số cụ thể thay vì hỏi lại nhiều vòng.

9. Lắp đặt và bảo trì tấm đan grating cần lưu ý gì?

Tấm grating nằm trên gối đỡ với chiều dài tựa đủ rộng ở mỗi đầu, và cố định bằng kẹp hoặc hàn điểm để không bị xô khi có tải. Mặt gối đỡ phải phẳng; gối vênh làm tấm chỉ tựa ở vài điểm và dồn tải lên vài thanh.

Về bảo trì, môi trường nhiều bụi, dầu hoặc bùn dễ bít lỗ grating, làm mất tác dụng thoát nước. Cần xả rửa định kỳ, và kiểm tra các điểm cố định sau những đợt rung mạnh hoặc xe tải nặng qua lại. Tấm có thanh bị cong, mối hàn nứt hay lớp mạ bong thành mảng thì nên thay chứ không nên vá tạm.

Với tấm nắp mương, cần bố trí đủ mặt tựa quanh miệng mương và khoét đường cho ống, cáp đi qua trước khi mạ, không khoét sau. Thêm một bước kiểm tra kích thước hiện trường trước khi đặt hàng giúp tránh phải cắt sửa tại chỗ.

10. Câu hỏi thường gặp về tấm đan grating

Tấm đan grating có chịu được xe nâng không?

Có, nếu chọn thanh chịu lực đủ cao cho nhịp gác và tính theo tải bánh xe tập trung. Sàn chỉ dành cho người đi bộ không dùng được cho xe nâng. Gửi cho nhà cung cấp loại xe, tải và nhịp để nhận ký hiệu thanh phù hợp.

Grating mạ kẽm có cần sơn thêm không?

Thường không cần. Lớp mạ nhúng nóng tự bảo vệ thép nền trong nhiều năm ở môi trường thông thường. Chỉ cần sơn phủ khi muốn đổi màu để nhận diện hoặc khi môi trường hoá chất đặc biệt, và khi đó nên hỏi đơn vị mạ về loại sơn tương thích.

Có đặt được tấm grating cắt theo kích thước riêng không?

Được. Nhà máy thường cắt theo bản vẽ, khoét lỗ cho ống, cột và làm viền theo yêu cầu. Nên gửi bản vẽ có kích thước hiện trường, hướng thanh chịu lực và vị trí khoét để tránh cắt sửa lại sau khi lắp.

Chọn bước thanh nhỏ hay lớn?

Bước nhỏ cho tấm chắc hơn và lỗ hẹp hơn, phù hợp lối đi có người mang giày mũi nhọn hoặc nơi hay làm rơi vật nhỏ. Bước lớn nhẹ và rẻ hơn, hợp khu vực chỉ cần thoát nước và bảo trì không thường xuyên. Quyết định cuối nên dựa trên tải và quy định an toàn của chính công trình.

Grating khác lưới thép hàn thông thường ở điểm nào?

Lưới thép hàn làm từ sợi thép tròn mảnh, dùng để đổ bê tông hay làm hàng rào, không chịu được người hay xe đi trực tiếp lên. Grating dùng thanh dẹt đứng nên chịu tải sàn, và thường được chế tạo theo bảng tải của nhà sản xuất.

Cập nhật 22/10/2026 bởi Thép Hùng Phát.
